机械加工通用公差要求

机械加工公差配合表
1.线性尺寸的极限偏差数值（GB/T1804-2000）（mm）
2.倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm
3.角度尺寸的极限偏差数值（GB/T1804-2000）
4.未注形位公差按GB/T1184-K
4.1直线度和平面度未注公差值（GB/T1184-1996）（mm）
4.2垂直度未注公差值（GB/T1184-1996）（mm）
4.3对称度未注公差值（GB/T1184-1996）（mm）
4.4圆跳动的未注公差值（GB/T1184-1996）（mm）
3.表面粗糙度
零件的表面都应该注明粗糙度的等级。

如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余”字样。

粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等级。

1)取样长度和评定长度的选用值（GB/T1031-1995）。

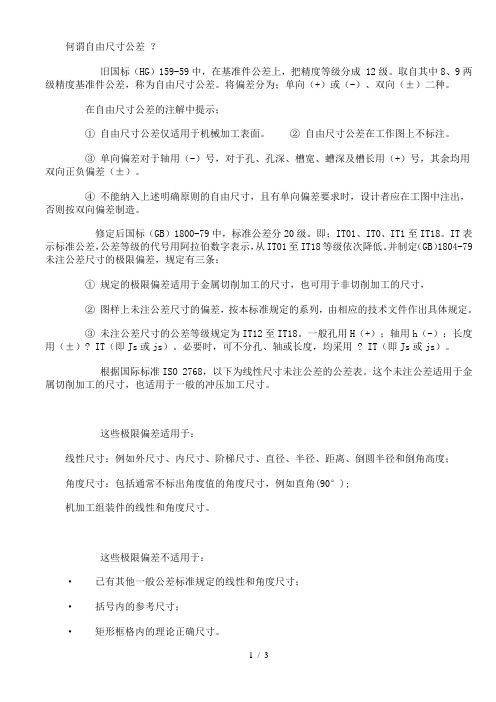

何谓自由尺寸公差？旧国标（HG）159-59中，在基准件公差上，把精度等级分成 12级。

取自其中8、9两级精度基准件公差，称为自由尺寸公差。

将偏差分为；单向（+）或（-）、双向（±）二种。

在自由尺寸公差的注解中提示；① 自由尺寸公差仅适用于机械加工表面。

② 自由尺寸公差在工作图上不标注。

③ 单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。

④ 不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。

修定后国标（GB）1800-79中，标准公差分20级。

即；IT01、IT0、IT1至IT18。

IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。

并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条：① 规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，② 图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。

③ 未注公差尺寸的公差等级规定为IT12至IT18。

一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。

必要时，可不分孔、轴或长度，均采用 ? IT（即Js或js）。

根据国际标准ISO 2768，以下为线性尺寸未注公差的公差表。

这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。

这些极限偏差适用于：线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);机加工组装件的线性和角度尺寸。

这些极限偏差不适用于：·已有其他一般公差标准规定的线性和角度尺寸；·括号内的参考尺寸；·矩形框格内的理论正确尺寸。

表1 线性尺寸的极限偏差数值公差等级尺寸分段0.5～3 >3～6 >6～30 >30～120>120～400>400～1000>1000～2000>2000～4000f(精密级)±0.05±0.05±0.1±0.15±0.2±0.3±0.5- m(中等级)±0.1±0.1±0.2±0.3±0.5±0.8±1.2±2 c(粗糙级)±0.2±0.3 ±0.5±0.8±1.2±2±3±4 v(最粗级)- ±0.5±1±1.5±2.5±4±6±8表2倒圆半径与倒角高度尺寸的极限偏差数值公差等级尺寸分段0.5～3 >3～6 >6～30 >30f(精密级)±0.2±0.5±1±2 m(中等级)c(粗糙级)±0.4±1±2±4 v(最粗级)表3角度尺寸的极限偏差数值公差等级长度分段≤10>10～50>50～120>120～400>400f(精密级)±1°±30'±20'±10'±5'm(中等级)c(粗糙级)±1°30'±1°±30'±15'±10'v(最粗级)±3°±2°±1°±30'±20'角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。

何谓自由尺寸公差？旧国标（HG）159-59中，在基准件公差上，把精度等级分成 12级。

取自其中8、9两级精度基准件公差，称为自由尺寸公差。

将偏差分为；单向（+）或（-）、双向（±）二种。

在自由尺寸公差的注解中提示；① 自由尺寸公差仅适用于机械加工表面。

② 自由尺寸公差在工作图上不标注。

③ 单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。

④ 不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。

修定后国标（GB）1800-79中，标准公差分20级。

即；IT01、IT0、IT1至IT18。

IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。

并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条：① 规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，② 图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。

③ 未注公差尺寸的公差等级规定为IT12至IT18。

一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。

必要时，可不分孔、轴或长度，均采用 ? IT（即Js或js）。

根据国际标准ISO 2768，以下为线性尺寸未注公差的公差表。

这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。

这些极限偏差适用于：线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);机加工组装件的线性和角度尺寸。

这些极限偏差不适用于：·已有其他一般公差标准规定的线性和角度尺寸；·括号内的参考尺寸；·矩形框格内的理论正确尺寸。

表1 线性尺寸的极限偏差数值公差等级尺寸分段0.5～3 >3～6 >6～30 >30～120>120～400>400～1000>1000～2000>2000～4000f(精密级)±0.05±0.05±0.1±0.15±0.2±0.3±0.5- m(中等级)±0.1±0.1±0.2±0.3±0.5±0.8±1.2±2 c(粗糙级)±0.2±0.3 ±0.5±0.8±1.2±2±3±4 v(最粗级)- ±0.5±1±1.5±2.5±4±6±8表2倒圆半径与倒角高度尺寸的极限偏差数值公差等级尺寸分段0.5～3 >3～6 >6～30 >30f(精密级)±0.2±0.5±1±2 m(中等级)c(粗糙级)±0.4±1±2±4 v(最粗级)表3角度尺寸的极限偏差数值公差等级长度分段≤10>10～50>50～120>120～400>400f(精密级)±1°±30'±20'±10'±5' m(中等级)c(粗糙级)±1°30'±1°±30'±15'±10' v(最粗级)±3°±2°±1°±30'±20'角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。

机械加工一般公差标准机械加工一般公差标准是指在机械加工过程中，零件的尺寸和形状所允许的偏差范围。

这些公差标准的制定可以确保零件的互换性和可靠性，并满足产品的功能需求。

机械加工一般公差标准的制定是根据国家标准和行业经验总结而来的。

下面介绍一些常见的机械加工一般公差标准。

1. 尺寸公差：尺寸公差是指零件的尺寸允许的上下偏差。

尺寸公差分为基本公差和限制公差。

基本公差适用于所有尺寸，而限制公差适用于特殊尺寸。

基本公差分为三个等级：IT级别、CT级别和CTK级别。

IT级别适用于一般要求不高的零件，CT级别适用于一般要求较高的零件，CTK级别适用于精密要求较高的零件。

2. 形状公差：形状公差是指零件形状和轮廓的允许偏差。

常见的形状公差包括直线度、平面度、圆度、圆柱度、全角度等。

直线度是指零件直线的偏差范围，平面度是指零件平面的偏差范围，圆度是指零件圆形的偏差范围，圆柱度是指零件圆柱的偏差范围，全角度是指零件表面的角度的偏差范围。

3. 表面粗糙度：表面粗糙度是指零件表面的纹理和不平整度。

表面粗糙度可以通过不同的数值来表示，如Ra、Rz等。

Ra是指表面的平均粗糙度值，Rz是指表面的最大粗糙度值。

表面粗糙度的标准取决于零件的材料和使用环境要求。

机械加工一般公差标准还需考虑以下因素：1. 材料和工艺的影响：不同材料和工艺对加工精度和公差要求不同。

金属材料的加工精度要求比塑料材料高；精密加工工艺的公差要求比普通加工工艺高。

2. 使用环境的要求：零件所使用的环境和所需功能要求的不同，决定了公差的大小。

高速旋转机械的零件需要更高的公差要求，以确保安全和性能。

3. 零件的功能要求：不同零件的功能要求不同，公差标准也会有所不同。

连接件的公差要求较高，以确保连接的牢固性；密封件的公差要求较高，以确保密封的可靠性。

机械加工一般公差标准是确保零件工作性能和质量的重要指标。

在制定公差标准时，需要考虑材料、工艺、使用环境和功能要求等因素，以保证零件的稳定性和可靠性。

机械加工公差表及公差的标注一、自由公差表4.未注形位公差按GB/T1184-K4.1直线度和平面度未注公差值（GB/T1184-1996）（mm）2)轮廓算术平均偏差Ra的数值（GB/T1031-1995）（μm）第1系列0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100第2系列0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80注：尽量选择第1系列3)轮廓最大高度Rz的数值（GB/T1031-1995）（μm）第1系列0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100，200，400，800，1600，第2系列0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80，125，160，250，320，500，630二、形位公差标注：三、公差标注详解：1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

机械加工技术要求标准是什么一般机械加工技术要求是按照图纸或者样品的要求，如果没有特殊说明的，通用机械加工技术要求是怎样的呢？一般机械加工技术要求1.零件去除氧化皮。

2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。

3.去除毛刺飞边。

机械加工热处理要求1.经调质处理，HRC50〜55。

2.零件进行高频淬火，350〜370℃回火，HRC40〜45。

3.渗碳深度0.3mm。

4. 进行高温时效处理。

机械加工公差要求1.未注形状公差应符合GB1184-80的要求。

2.未注长度尺寸允许偏差±0.5mm。

3. 铸件公差带对称于毛坯铸件基本尺寸配置。

机械加工零件棱角1.未注圆角半径R5。

2.未注倒角均为2X453. 锐角/尖角/锐边倒钝。

机械加工装配要求1.各密封件装配前必须浸透油。

2.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。

3.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。

4.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。

5.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。

6.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。

7.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。

8.装配过程中零件不允许磕、碰、划伤和锈蚀。

9.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。

紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。

10.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。

11.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。

12.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。

13.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。

14.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。

加工精度公差等级标准# 加工精度公差等级标准## 一、前言嘿，朋友们！在现代工业的大舞台上，加工精度那可是相当重要的角色呢。

就好比我们搭积木，每个小积木块的尺寸精确程度都会影响到整个积木大厦的稳固和美观。

在机械制造、电子设备生产等众多领域，加工精度公差等级标准就像是一把神奇的尺子，它衡量着零件加工的精确程度，确保各个零件能够完美地配合在一起，就像拼图一样严丝合缝。

这个标准可是工业生产的“交通规则”，大家都遵守它，生产出来的产品质量才有保障，咱们今天就来好好唠唠这个加工精度公差等级标准。

## 二、适用范围1. 机械制造领域- 在汽车制造中，发动机里的各种零件，像活塞、曲轴等，它们的加工精度必须要符合公差等级标准。

比如说活塞的直径，如果加工精度不够，活塞和气缸壁之间的间隙就可能不合适。

间隙太大，发动机动力会下降，还可能烧机油；间隙太小呢，活塞就容易卡死在气缸里，整个发动机就报废了。

你可以想象一下，这就好比你的鞋子太大或者太小，走路都会很不舒服，甚至走不了路。

- 机床制造也离不开这个标准。

机床的各个部件，如导轨、丝杆等，其加工精度直接影响到机床的加工精度。

如果导轨的直线度公差等级不达标，加工出来的零件就可能是歪的，就像在弯弯曲曲的路上开车，车子肯定跑不直。

2. 电子设备生产领域- 在手机制造中，电路板上的各种芯片、电容、电阻等元件的安装位置精度是有要求的。

如果某个元件的安装孔位置公差太大，元件就可能安装不上，或者安装后接触不良。

这就好比你给手机充电，插头插不进充电口或者插进去了但是充电断断续续，多让人头疼啊。

- 电脑硬盘的磁头和盘片之间的间隙也需要精确控制，这就需要遵循加工精度公差等级标准。

如果间隙不符合标准，要么磁头容易划伤盘片，导致数据丢失；要么读写数据的效率低下，电脑运行就会变得很慢。

3. 模具制造领域- 制造注塑模具时，模具型腔的尺寸精度至关重要。

如果型腔尺寸的公差太大，注塑出来的塑料制品就会尺寸不合格，可能会出现装配不上的情况。

机械加工通用技术规范1.目的1.1 对机加工产品质量控制，以确保满足公司的标准和客户的要求。

1.2 本标准规定了各种机械加工应共同遵守的基本规则。

2.范围适用所有机加工产品，和对供应商机加工产品的要求及产品的检验。

3.定义A级表面：产品非常重要的装饰表面，即产品使用时始终可以看到的表面。

B级表面：产品的内表面或产品不翻动时客户偶尔能看到的表面。

C级表面：仅在产品翻动时才可见的表面，或产品的内部零件。

4.规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 3-1997 普通螺纹收尾、肩距、退刀槽和倒角GB/T 145-2001 中心孔GB/T 197-2003 普通螺纹公差GB/T 1031-2009 产品几何技术规范（GPS) 表面结构轮廓法表面粗糙度参数及其数值GB/T 1182-2008 产品几何技术规范（GPS) 几何公差形状、方向、位置和跳动公差标注GB/T 1184-1996 形状和位置公差未注公差值GB/T 1568-2008 键技术条件GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 4249-2009 产品几何技术规范（GPS) 公差原则GB/T 5796.4-2005 梯形螺纹第4部分：公差Q/JS Jxx.xx-2012 不合格品控制程序Q/JS Jxx.xx-2012 机柜半成品钣金件下料技术要求5.术语和定义GB/T 1182-2008给出的术语和定义及下列术语和定义适用于本文件。

5.1切削加工用切削工具（包括刀具、磨具和磨料）把坯料或工件上多余的材料层切去成为切屑，使工件获得规定的几何形状、尺寸和表面质量的加工方法。

常用加工方法可以达到的标准公差等级范围在制造业中，加工是非常常见的工艺环节。

无论是机械加工、模具制造还是电子元件加工，都需要依靠各种加工方法来实现产品的加工和制造。

在加工过程中，为了保证产品的质量和精度，通常会参考一定的标准公差等级范围。

本文将从简单到复杂，由表面到内部，逐步探讨常用加工方法可以达到的标准公差等级范围，在文章的结尾，我将共享对这个主题的个人观点和理解。

1. 表面加工：在传统的机械加工中，例如铣削、磨削、切削等加工方法中，通常需要对工件表面进行加工。

根据加工方法和工艺要求，可以达到的标准公差等级范围也会有所不同。

采用车削加工方法可以达到的标准公差等级范围为IT6-IT7级别，而采用磨削加工方法可以达到的标准公差等级范围为IT5-IT6级别。

2. 内部加工：除了表面加工外，一些工件还需要进行内部加工，例如钻孔、镗削、铰削等。

这些内部加工方法在实现产品精度和质量控制方面也有着不同的标准公差等级范围。

采用铰削加工方法可以达到的标准公差等级范围为IT9-IT10级别，而采用镗削加工方法可以达到的标准公差等级范围为IT7-IT8级别。

3. 精密加工：除了常规的机械加工外，一些精密加工方法，如电火花加工、激光切割、激光焊接等，对产品精度和表面质量要求更高。

这些精密加工方法可以达到的标准公差等级范围也相应更高。

采用激光切割加工方法可以达到的标准公差等级范围为IT2-IT3级别，而采用激光焊接加工方法可以达到的标准公差等级范围为IT4-IT5级别。

总结回顾：从以上的探讨可以看出，不同的加工方法在实现产品精度和质量控制方面有着不同的标准公差等级范围。

在实际加工生产中，需要根据具体工件的加工要求和工艺特点，选择合适的加工方法和标准公差等级范围，以确保产品的质量和精度。

个人观点和理解：在实际工程项目中，我认为了解各种加工方法可以达到的标准公差等级范围，有助于工程师和技术人员更好地选择合适的加工方法，合理设置公差等级，从而提高产品的质量和精度。
