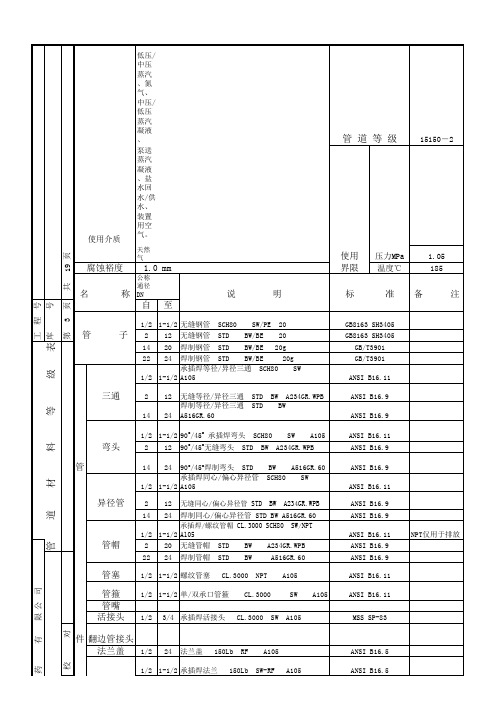

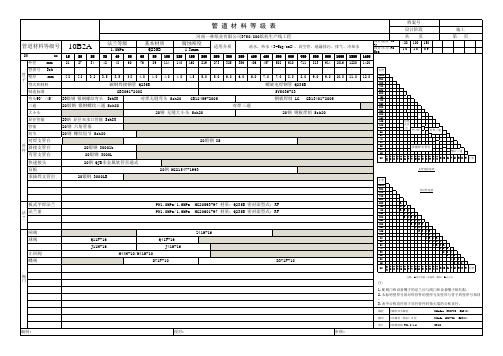

工业管道的分类和分级工业管道通常按照介质的压力、温度、性质分类，亦可按管道材质、温度和压力分类。

一、按介质压力分类根据《工业管道工程施工及验收规范金属管道篇》GB 235-82 的规定，分为真空管道、低压管道、中压管道、高压管道四级，见表1-1。

表1 – 1 管道的压力分级亦可将真空管道与低压管道合并，分为低压、中压、高压、超高压管道四种，见表1-2。

表1 – 2 工业管道按介质压力分类管道在介质压力作用下，应满足以下主要要求：①具有足够的机械强度，管道所用管材和管路附件，以及接头构造，在介质压力作用下均须安全可靠。

特别是高压管道，还会产生振动。

所以高压管道还必须处理好防震加固问题。

②具有可靠的密封性，保证管道和管路附件以及连接接头在介质压力作用下严密不漏，这就必须正确地选择连接方法和密封材料，合理地进行施工安装。

二、按介质温度分类根据管道工作温度的不同分为常温、低温、中温、高温管道，见表1-3。

管道在介质温度作用下，应满足以下主要要求：①管材耐热的稳定性。

管材在介质温度的作用下必须稳定可靠。

对于同时承受介质温度和压力作用的管道，必须从耐热性和机械强度两个方面满足工作条件的要求。

②管道热应变的补偿。

管道在介质温度和外界温度变化作用下，将产生热变形，并使管道承受热应力的作用。

所以输送热介质的管道应设计补偿器，以便吸收管道的热变形，减少管道的热应力。

③管道的绝热保温。

为了减少管道热交换和温差应力，输送热介质和冷介质的管道，管道外壁应设绝热层。

按介质性质分类按介质的性质如腐蚀性、化学危险性、凝固性的不同，共分五类，见表1-4。

表1-4工业管道按介质性质分类三、按管道材质、温度、压力综合分类这种分类方法是基于对管道工作状态的可靠性和介质的危险性的一种分类方法，共分为五类，见表1-5。

表1-5管道材质、介质温度和压力分类（GBJ235-82）四、按工业用水使用程度分类根据环境保护法和水资源法，工业用水应按规定尽可能提高重复使用程度，以节约水资源和能源并保护环境。

目次1 总则1.1适用范围1.2引用标准1.3替代标准2 金属管道级别划分2.1一般级别划分2.2用在炼油装置中的金属管道分级2.3用在公用工程中的级别划分3 施工及验收附录A用于常用有毒介质的管道级别划分附录B用于常用可燃气体的管道级别划分附录C用于常用液化烃、可燃液体的管道级别划分1 总则1.1 适用范围本标准适用于以下炼油装置及公用工程的金属管道分级：常减压蒸馏催化裂化（包括吸收稳定、脱硫醇）气体分馏、叠合氢氟酸烷基化硫酸烷基化甲基叔丁基醚加氢精制和加氢裂化制氢催化重整和芳烃抽提焦化减粘裂化润滑油装置脱硫及硫回收含硫污水汽提及氨回收1.2 引用标准在使用本标准时，尚应符合下列标准的规定：a)GB 50235 《工业金属管道工程施工及验收规范》b)SH 3501 《石油化工剧毒、可燃介质管道工程施工及验收规范》1.3 替代标准本标准替代BA-2-2-8-92《部分炼油化工装置工业管道级别和类别划分规定》。

2 金属管道级别划分2.1 一般级别划分依据炼油装置及公用工程金属管道所输送介质的性质，将管道划分为A、B、C、D四个级别。

输送介质为有毒、可燃介质的管道规定为A和B级；输送介质为无毒、非可燃介质的管道规定为C和D级。

工业金属管道级别划分及适用范围见表2.1。

2.2 用在炼油装置中的金属管道级别划分2.2.1按照具体的炼油装置及输送介质的特点，对单个装置中的管道进行级别划分，见表2.2-1至表2.2-14。

2.2.2对SHBⅡ级介质，当介质温度大于或等于闪点温度时，应提高一级（SHBⅠ）。

2.3 用在公用工程中的级别划分公用工程中的管道级别划分见表2.3。

表2.1工业金属管道级别划分表表2.2-1 常减压蒸馏表2.2-2 催化裂化（包括吸收稳定、脱硫醇）表2.2-3 气体分馏、迭合表2.2-4 氢氟酸烷基化表2.2-5 硫酸烷基化表2.2-6 甲基叔丁基醚表2.2-7 加氢精制和加氢裂化表2.2-8 制氢表2.2-9 催化重整和芳烃抽提表2.2-10 焦化表2.2-11 减粘裂化表2.2-12 润滑油装置（包括糠醛、酮苯、白土、丙、丁烷脱沥青）表2.2-13 脱硫及硫回收表2.2-14 含硫污水汽提及氨回收表2.3公用工程管道分级3 施工及验收3.1A级和B级管道的施工和验收应按照SH3501、GB50235中的有关规定执行。

注：输送同时具有毒性和可燃特性介质的管道，应按本规范中的高级别管道处理；输送混合介质的管道，应以主导介质作为管道分级的依据。

在用工业管道按设计压力、设计温度、介质等因素分为GC1、GC2、GC3级
1符合下列条件之一的工业管道为GC1级：
a 输送现行国家标准《职业接触毒物危害程度分级》GB5044中规定的毒性程度为极度危害介质的管道；
b 输送现行国家标准《石油化工企业设计防火规范》GB 50160及《建筑防火规范》GBJ 16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力≥4.0MPa的管道；c输送可燃液体介质、有毒流体介质，设计压力≥4.0MPa，并且设计温度≥400℃的管道d 输送流体介质，并且设计压力≥10.0MPa，的管道。

2符合下列条件之一的工业管道为GC2级：
a 输送现行国家标准《石油化工企业设计防火规范》GB 50160及《建筑防火规范》GBJ 16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力＜4.0MPa的管道；
b 输送可燃液体介质、有毒流体介质，设计压力＜4.0MPa，并且设计温度≥400℃的管道；
c 输送可燃流体介质、无毒流体介质，设计压力＜10.0MPa，并且设计温度≥400℃的管道；
d 输送流体介质，设计压力＜10.0MPa，并且设计温度＜400℃的管道。

3符合下列条件之一的GC2级工业管道划分为GC3级：
a 输送可燃流体介质、无毒流体介质，设计压力＜1.0MPa，并且设计温度＜400℃的管道；
b 输送非可燃流体介质、无毒流体介质，设计压力＜4.0MPa，并且设计温度＜400℃的管道。
