双金属带锯条切削仿真研究及其结构优化

切削仿真研究报告总结
本次切削仿真研究报告总结了我们的研究结果和结论。

研究旨在使用切削仿真技术来评估刀具的性能和切削过程的效果，以指导实际加工过程的优化。

首先，我们使用了一种广泛应用的切削仿真软件来模拟不同切削参数下的加工过程。

我们采用了工业常见的均匀负荷法来计算切削力，并使用有限元分析方法来计算切削过程中的应力和变形。

通过调整切削速度、进给速度和切削深度，我们考察了不同参数对切削力、切削温度和切削表面质量的影响。

通过仿真实验，我们得出了以下几点结论。

首先，切削速度对切削力和切削温度有显著影响。

随着切削速度的增加，切削力和切削温度逐渐下降。

这是由于高切削速度下刀具与工件之间的滑动减少，产生的摩擦热也随之降低。

其次，进给速度对切削力和切削温度也有显著影响。

随着进给速度的增加，切削力和切削温度呈现出上升的趋势。

较高的进给速度导致切削力的增加，同时也增加了切削区域的摩擦热。

最后，切削深度对切削力和切削温度的影响相对较小。

我们观察到，切削深度的增加并没有明显改变切削力和切削温度的趋势。

这表明，在适当的范围内增加切削深度对切削过程的效果影响较小。

综上所述，本次切削仿真研究通过使用切削仿真技术，深入分析了切削参数对切削过程的影响。

我们发现切削速度和进给速
度对切削力和切削温度具有显著影响，而切削深度的影响相对较小。

这些结论为优化切削参数提供了指导，能够帮助提高切削效率和加工质量。

在实际应用中，我们可以根据具体工件材料和切削条件，通过合理调整切削参数来优化加工过程，并达到更好的加工效果。

两种典型金属高速切削过程有限元模拟与分析的开题报告题目：两种典型金属高速切削过程有限元模拟与分析的研究一、研究背景金属加工是现代工业生产的重要组成部分，其中高速切削技术是一种重要的金属加工技术。

通过高速旋转的刀具对金属进行切削，可以快速地制造出各种形状的金属零件。

然而，在高速切削过程中，由于切削力、热量等因素的影响，会导致切削质量下降、加工精度降低、设备寿命缩短等问题，因此需要进行优化和控制。

有限元模拟是一种重要的工程仿真方法，已经广泛应用于金属加工领域。

通过建立相应的有限元模型，可以对金属加工过程中的力、温度、应变等参数进行预测和分析，为工艺的优化和控制提供理论依据。

因此，对于金属高速切削过程的有限元模拟和分析研究，具有重要的理论和实际意义。

二、研究内容本研究将以两种典型的金属高速切削过程——铣削和车削为研究对象，开展有限元模拟与分析研究，探讨切削参数对加工质量的影响，为优化和控制金属高速切削过程提供参考。

1. 铣削过程有限元模拟与分析铣削是一种常见的金属加工技术，其加工过程包括切入、切削和切出三个阶段。

在铣削过程中，切入阶段和切出阶段的切削角度较小，切削阶段的切削角度较大，因此这三个阶段对应的切削力和切削温度分布规律也不同。

本研究将建立铣削过程有限元模型，对切入、切削和切出三个过程的切削力、切削温度等参数进行模拟和分析，揭示不同切削参数对切削力和切削温度的影响规律。

2. 车削过程有限元模拟与分析车削是一种高效的金属加工技术，可以用于加工圆形、柱形等各种形状的零件。

在车削过程中，刀具切入工件后，与之接触的区域产生高温，导致金属发生塑性变形。

本研究将建立车削过程有限元模型，对切削力、切削温度等参数进行模拟和分析，揭示不同切削参数对加工质量的影响规律。

三、研究意义通过本研究，可以深入了解金属高速切削过程中的力学、热学和材料学等基本规律，为优化和控制切削过程提供理论依据。

此外，通过对不同切削参数对切削力、切削温度等参数的影响规律的分析，可以为金属加工工艺的优化和改进提供实用的建议和方法。

金属切削原理中切削力效果的仿真模拟研究随着工业技术的快速发展，金属切削加工在各个领域中都扮演着重要的角色。

而在金属切削加工过程中，切削力效果的研究对于提高切削加工的效率和质量具有重要的影响。

本文将以金属切削原理中切削力效果的仿真模拟研究为题，探讨金属切削过程中切削力的影响因素以及仿真模拟的方法。

首先，我们需要了解金属切削加工中切削力的概念和作用。

切削力是指在金属切削过程中刀具对工件产生的力。

它是通过与工件表面接触形成的摩擦力和切削力的合力，用于克服金属材料的强度和硬度，从而将金属材料切削成预定形状和尺寸的零件。

切削力直接影响着切削加工的效率、切削工具的寿命以及加工表面质量等方面。

在金属切削过程中，切削力的大小和方向受到多种因素的影响。

首先是刀具的几何形状和刀具材料的选择。

刀具的刃角、刃宽以及刀具材料的硬度和耐磨性等因素都会直接影响切削力的大小。

其次是被切削材料的性质。

材料的硬度、塑性和热导率等特性都会对切削力产生影响。

此外，切削速度、进给量和切削深度等工艺参数也会对切削力产生影响。

因此，研究这些影响因素对切削力的影响是非常必要的。

为了研究金属切削过程中切削力效果，研究人员常常采用仿真模拟的方法。

仿真模拟可以通过建立切削力的数学模型和计算机模拟技术，准确预测切削过程中的切削力大小和方向，并分析各种影响因素对切削力的影响。

其中，有限元法是一种常用的仿真模拟方法。

有限元法是一种数值计算方法，广泛应用于工程领域中的结构力学和材料力学问题。

在金属切削过程中，有限元法可以通过将切削区域划分成许多小块，建立小块上的切削力模型，并通过求解数学方程组来计算切削力的大小和方向。

通过调整模型中的参数，如刀具几何形状、工件材料特性、切削速度等，可以得到不同情况下的切削力效果。

此外，还可以使用商业仿真软件来进行金属切削过程中切削力效果的仿真模拟研究。

这些软件通过提供各种切削过程的模型和计算工具，能够更加方便地进行切削力的预测和分析。

金属切削中的切削力分析及优化方法切削力是在金属切削过程中重要的参数之一，对于切削过程的稳定性、切削效率和工件表面质量都有着直接的影响。

准确分析和优化切削力可以提高切削性能，并减少切削过程中的问题和损伤。

本文将介绍金属切削中切削力的分析方法和优化策略。

切削力的分析是研究切削过程中不同参数对切削力的影响，并找出其相应的关系。

常用的分析方法主要包括实验测量、建模仿真和力学分析。

实验测量是获取切削力的直接方法，通过使用力传感器来测量切削过程中的力信号。

建模仿真则是通过建立数学模型，利用计算机软件对切削过程进行模拟，并输出切削力的数值结果。

力学分析是将切削过程的力学原理应用于实际问题，通过解析解或数值解的方法计算切削力。

这些方法可以相互验证，提高结果的可信度。

在切削力分析中，常涉及到的参数包括刀具几何形状、切削速度、进给速度、切削深度等。

刀具几何形状对切削力的影响是直接的，包括主偏角、前角、侧倾角等。

切削速度会影响切削力的大小和方向。

较高的切削速度会产生较大的切削力，而较低的切削速度则会产生较小的切削力。

进给速度对切削力的影响比较复杂，一般情况下，较低的进给速度会降低切削力，而较高的进给速度则会增加切削力。

切削深度是指刀具在切削过程中进入工件的深度，它与切削力成正比。

优化切削力的方法包括刀具优化、工艺优化和参数优化。

刀具优化是指通过改变刀具的几何形状和材料，来降低切削力。

例如，增大刀具的主偏角和前角，可以降低切削力，提高切削效率。

工艺优化是指通过改变切削速度、进给速度和切削深度等工艺参数，来优化切削力。

例如，在合适的切削速度和进给速度范围内选择合适的参数值，可以实现切削力的最小化。

参数优化是指通过优化算法和数学模型，来寻找切削过程中最优的参数组合，使得切削力达到最小。

常用的优化算法包括遗传算法、模拟退火算法和粒子群算法等。

总结起来，金属切削中切削力的分析和优化是提高切削性能的重要手段。

通过准确分析切削力的影响因素和特点，选择合适的分析方法和优化策略，可以有效降低切削力，提高切削效率和工件表面质量。

二维金属切削过程计算机仿真及刀具几何参数优化摘要本文在虚拟设计思想的指导下，将自由直角切削的切削过程（从刀具与工件刚刚接触到剪切角形成），通过数值仿真技术，基于国际通用大型有限元软件ＡＮＳＹＳ平台之上的，精确而生动地模拟出来。

并在此基础上分析了金属切削过程中剪切区的形成过程，应力和应变场的变化过程，从而得出刀具本身在切削过程中所受接触载荷的分布情况，并依此对刀具的应力分布进行了研究。

借助于这一虚拟设计方法，通过改变刀具几何参数进行了一系列的仿真实验，实现了对刀具几何参数的优化及其它方面的研究，并以我校研制的纳米ＴｉＮ、ＡＩＮ改陛ＴｉＣ基金属陶瓷刀具为研究对象，重点研究了该刀具的几何参数优化问题。

ｉ４－，４－／、，ｉ、一一ｊ／关键词：金属切削数值仿真有限元』虚拟设计ＣｏｍｐｕｔｅｒｓｉｍｕｌａｔｉｏｎｏｆｔｈｅｐｒｏｃｅｓｓｏｆＴｗｏ——ｄｉｍｅｎｓｉｏｎｍｅｔａｌｃｕｔｔｉｎｇａｎｄｔｈｅｏｐｔｉｍｉｚａｔｉｏｎｏｆｔｈｅｇｅｏｍｅｔｒｙｐａｒａｍｅｔｅｒｏｆｃｕｔｔｉｎｇｔｏｏｌＡｂｓｔｒａｃｔＴｈｅｐａｐｅｒｂａｓｅｄｏｎｔｈｅｉｄｅａｏｆｔｈｅｖｉｒｔｕａｌｄｅｓｉｇｎ，ｓｉｍｕｌａｔｅｄｔｈｅｐｒｏｃｅｓｓｏｆｔｈｅｏｒｔｈｏｄｏｘｙｍｅｔａｌｃｕｔｔｉｎｇｔｈｒｏｕｇｈｔｈｅｔｅｃｈｎｏｌｏｇｙｏｆｎｕｍｂｅｒｉｍｉｔａｔｉｏｎｗｈｉｃｈｂａｓｅｄｏｎｔｈｅｇｅｎｅｒａｌｉｎｔｅｒｎ８ｔｉｏｎａｌｌａｒｇｅｓｏｆｔｗａｒｅＡＮＳＹＳｐｒｅｃｉｓｅｌｙａｎｄｖｉｖｉｄｌｙ．Ｗｉｔｈｔｈｉｓｍｅｔｈｏｄ，ｔｈｉｓｐａｐｅｒａｎａｌｙｓｉｓｅｄｔｈｅｆｏｒｍｏｆｔｈｅｓｈｅａｒｉｎｇａｒｅａａｎｄｔｈｅｃｈａｎｇｅｐｒｏｃｅｓｓｏｆｔｈｅｓｔｒｅｓｓａｎｄｓｔｒａｉｎ，ａｎｄａｃｑｕｉｒｅｄｔｈｅｄｉｓｔｒｉｂｕｔｉｏｎｏｆｔｈｅｃｏｎｔａｃｔｌｏａｄｏｆｔｈｅｃｕｔｔｉｎｇｔｏｏｌｗｉｔｈｗｈｉｃｈｗｅｓｔｕｄｉｅｄｔｈｅｄｉｓｔｒｉｂｕｔｉｏｎｏｆｔｈｅｓｔｒｅｓｓｏｆｔｈｅｃｕｔｔｉｎｇｔ００１．Ｗｅｃａｒｒｉｅｄｔｈｒｏｕｇｈｓｏｍｅｉｍｉｔａｔｉｏｎｔｅｓｔｓｗｉｔｈｔｈｅｖａｒｙｉｎｇｐａｒａｍｅｔｅｒｓｏｆｔｈｅｃｕｔｔｉｎｇｔｏｏｌ，ｔｈｒｏｕｇｈｗｈｉｃｈｗｅｏｐｔｉｍｉｚｅｄｔｈｅｇｅｏｍｅｔｒｙｐａｒａｍｅｔｅｒｏｆｃｕｔｔｉｎｇｔｏｏｌａｎｄｃａｒｒｉｅｄｏｕｔｓｏｍｅｓｔｕｄｉｅｓｏｆｏｔｈｅｒｒｅｓｐｅｃｔｓ．Ｔｈｒｏｕｇｈｔｈｉｓｗａｙｏｆｔｈｅｖｉｒｔｕａｌｄｅｓｉｇｎ，ｗｅｓｔｕｄｉｅｄｔｈｅｃｕｔｔｉｎｇｔｏｏｌｏｆｔｈｅｎａｎｏ—ＴｉＮｍｏｄｉｆｉｅｄｃｅｒｍｅｔｓｍａｔｅｒｉａｌｗｈｉｃｈｗａｓｍａｎｕｆａｃｔｕｒｅｄｂｙｔｈｅＨｅｆｅｉｕｎｉｖｅｒｓｉｔｙｏｆｔｅｃｈｎｏｌｏｇｙ，ｗｉｔｈｔｈｅｐｒｏｂｌｅｍｏｆｇｅｏｍｅｔｒｙｐａｒａｍｅｔｅｒｏｆｃｕｒｔｉｎｇｔｏｏｌａｓｔｈｅｅｍｐｈａｓｅｓ．Ｋｅｙｗｏｒｄｓ：ＭｅｔａｌｃｕｔｔｉｎｇＮｕｍｂｅｒｉｍｉｔａｔｉｏｎＦＥＭＶｉｒｔｕａｌｄｅｓｉｇｎ致谢作者衷心地感谢尊敬的导师谢峰副教授，感谢他把我引入这一领域，感谢他在作者论文工作的每一个阶段所给予的关键性的、启发性的和鼓励性的指导。

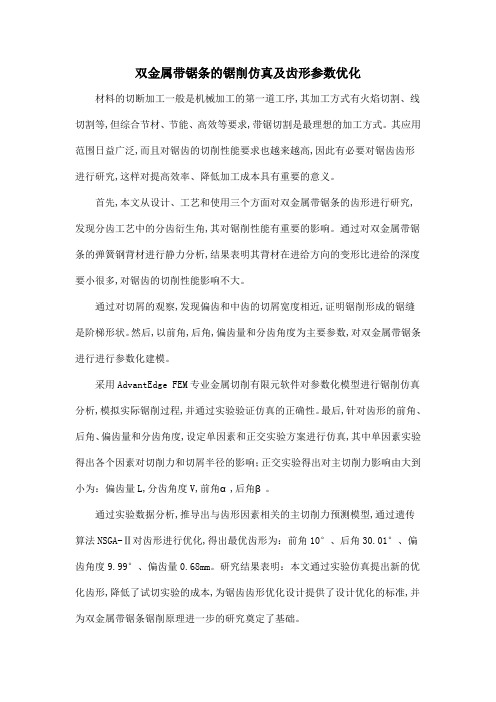

双金属带锯条的锯削仿真及齿形参数优化材料的切断加工一般是机械加工的第一道工序,其加工方式有火焰切割、线切割等,但综合节材、节能、高效等要求,带锯切割是最理想的加工方式。

其应用范围日益广泛,而且对锯齿的切削性能要求也越来越高,因此有必要对锯齿齿形进行研究,这样对提高效率、降低加工成本具有重要的意义。

首先,本文从设计、工艺和使用三个方面对双金属带锯条的齿形进行研究,发现分齿工艺中的分齿衍生角,其对锯削性能有重要的影响。

通过对双金属带锯条的弹簧钢背材进行静力分析,结果表明其背材在进给方向的变形比进给的深度要小很多,对锯齿的切削性能影响不大。

通过对切屑的观察,发现偏齿和中齿的切屑宽度相近,证明锯削形成的锯缝是阶梯形状。

然后,以前角,后角,偏齿量和分齿角度为主要参数,对双金属带锯条进行进行参数化建模。

采用AdvantEdge FEM专业金属切削有限元软件对参数化模型进行锯削仿真分析,模拟实际锯削过程,并通过实验验证仿真的正确性。

最后,针对齿形的前角、后角、偏齿量和分齿角度,设定单因素和正交实验方案进行仿真,其中单因素实验得出各个因素对切削力和切屑半径的影响；正交实验得出对主切削力影响由大到小为：偏齿量L,分齿角度V,前角α,后角β。

通过实验数据分析,推导出与齿形因素相关的主切削力预测模型,通过遗传算法NSGA-Ⅱ对齿形进行优化,得出最优齿形为：前角10°、后角30.01°、偏齿角度9.99°、偏齿量0.68mm。

研究结果表明：本文通过实验仿真提出新的优化齿形,降低了试切实验的成本,为锯齿齿形优化设计提供了设计优化的标准,并为双金属带锯条锯削原理进一步的研究奠定了基础。

基于仿真切削参数的正交试验设计及优化赵帅;李震;毕雅萱【摘要】本文利用DEFORM-3D软件模拟了转盘零件在不同切削参数条件下切削力、形变量的变化值,并将这些数值通过正交试验得到最优化的切削工艺参数,后经切削试验,零件各孔误差均在合理范围内,该方法为以后零件切削工艺参数的选择起到了一定的借鉴作用.【期刊名称】《金属加工：冷加工》【年(卷),期】2015(000)023【总页数】3页(P61-63)【作者】赵帅;李震;毕雅萱【作者单位】鹤壁汽车工程职业学院河南458030;鹤壁汽车工程职业学院河南458030;鹤壁汽车工程职业学院河南458030【正文语种】中文高精度多工位机床的关键核心部件包括转动圆盘、上下动力头座，俗称“三明治”机构。

如图1所示，转动圆盘是机床的分度回转工作台，台面上安装有夹具和工件；上下动力头座分别位于转动圆盘的上下两侧，起到支撑动力头的作用。

如图2所示，“三明治”机构零件属于精密多孔盘类结构件，外沿孔径的尺寸精度要求在±5μm，圆度精度要求在8μm。

因此，零件孔的制造精度要求格外严格，台面上孔的加工量占整个零件加工量的一半以上。

现以转动圆盘孔的加工为例，对其工艺参数的选择进行分析研究。

图1 “三明治”机构图2 “三明治”机构零件结构Deform—3D是一套基于工艺模拟系统的有限元仿真软件，其强大的模拟引擎，能够分析金属成形过程中多个关联对象耦合作用的大变形和热特性。

与传统的直接试验法相比，使用软件仿真费用低、耗时短，在考虑多因素时其优势尤为显著。

因此，本文以Deform—3D软件为平台，针对转盘镗孔过程进行模拟仿真，并通过正交试验得出最优化切削参数组合。

1.Deform—3D有限元仿真平台（1）建立有限元模型。

由于Deform—3D分析软件不具备三维造型功能，所以本文选择在Solidworks软件中建立模型。

在Solidworks中建立的镗刀装配模型如图3所示，其中镗刀前角γo=8°，后角αo=10°，刀尖圆弧半径rε=0.2mm。

金属微切削过程的有限元仿真及实验研究(一)金属微切削过程的有限元仿真及实验研究研究背景•金属微切削是一种重要的金属加工方法，在现代制造业中得到广泛应用。

•有限元仿真技术可以为金属微切削过程提供可靠的数值模拟方法。

研究目的•通过有限元仿真分析，探究金属微切削过程中的关键参数及影响因素。

•结合实验研究，验证仿真结果的准确性，并提出优化方案。

研究方法1.设计并搭建金属微切削的有限元模型。

2.定义仿真中所需的材料参数、切削参数等。

3.使用商业有限元软件进行仿真分析。

4.对仿真结果进行数据处理、统计及可视化分析。

5.设计并进行实验验证，采集实验数据。

6.对比仿真结果与实验结果，验证仿真模型的准确性。

研究结果与讨论1.通过有限元仿真，得到了金属微切削过程中切削力、切削温度、表面质量等关键参数的变化规律。

2.实验结果与仿真结果一致，验证了有限元仿真模型的准确性和可靠性。

3.对比不同切削参数下的仿真结果与实验结果，发现切削速率、进给量等参数对金属微切削过程有显著影响。

4.提出了优化金属微切削过程的建议，例如调整切削参数，优化刀具设计等。

研究结论•通过有限元仿真及实验研究，我们深入了解了金属微切削过程的相关参数及影响因素。

•我们验证了有限元仿真模型的准确性，并提出了优化金属微切削过程的建议。

•本研究为金属微切削过程的优化与改进提供了重要的理论依据和实验支持。

研究展望•本研究在金属微切削过程的有限元仿真及实验研究方面取得了一定成果，但仍存在一些局限性。

•今后，可以进一步扩大研究样本和范围，优化有限元模型，提高仿真精度。

•进一步研究金属微切削过程中的机理，探索更有效的优化方法。

以上是关于”金属微切削过程的有限元仿真及实验研究”的相关研究报告。

122研究与探索Research and Exploration ·工艺与技术中国设备工程 2019.09 (下)双金属带锯条自问世以来，根据自身具备的优势受到了全世界人民的青睐，从而带动带锯条工业的发展，它既满足了锯齿锯背不同方面的需求，也实现了齿尖强大的耐磨性和坚硬度，让双金属带锯条拥有精准的切削度，以提升工作效率，促进锯切行业的蓬勃发展。

我国双金属带锯条水平仍有待提高，因此需要对双金属带锯条齿形设计和切削性能进行细致的模拟分析，以便提高我国双金属市场的发展水平。

1 双金属带锯条的齿形设计1.1 双金属带锯条的齿形分类双金属带锯条是指齿尖材料为高速钢或者其他高性能钢材，一般利用低合金弹簧钢的金属切割带锯条作为锯带材料。

它具有高耐磨性高、高红性、锯齿不易断裂、使用寿命长久等优势。

双金属带锯条的分类根据依托的标准不同具有以下双金属带锯条齿形设计及切削性能模拟分析林健（福建恒而达新材料股份有限公司，福建 莆田 351142）摘要：制造业的加速发展，双金属带锯条这种高性能的钢材逐渐进入大众视野。

本文简要分析了双金属带锯条的齿形设计和切削性能，并通过双金属带锯条齿形设计的工艺参数和齿形参数的模拟分析以及切削有限元软件的推广，促进了新型建材的发展，推动了我国社会进步。

关键词：双金属带锯条；齿形设计；切削性能；模拟分析中图分类号：TG717 文献标识码：A 文章编号：1671-0711（2019）09（下）-0122-02分类：（1）按照前角区分，前角0°的为标准齿、前角3°到10°之间且具有正前角的为钩齿。

（2）按照齿槽底部形状区分，齿槽底部为圆弧的称为圆弧齿槽，齿槽底部为直线的称为直齿槽。

（3）按照齿距区分，齿数固定的是等齿距，非固定的为变齿距。

（4）按照齿背形状区分，前角0°到10°，齿背为直线的是直背齿，而齿尖角为58°到60°，齿背为龟背状的是龟背齿。
