钢的热处理温度Ac1、Ac3、Ar1具体温度钢的热处理温度A1、A3与Ac1、Ac3、Ar1 Acm铁碳合金，可以查阅Fe-C相图。
(铁碳相图有几条温度线---727度，1148度，1495度)如果是合金钢，只能根据具体牌号查阅有关资料。
1. A1:在平衡状态下，奥氏体、铁素体、渗碳体或碳化物共存的温度，用A1表示。
2. A3亚共析钢在平衡状态下，奥氏体和铁素体共存的最高温度。
用A3表示。
3.Ac1:钢加热时～开始形成奥氏体的温度,4.Ac3:亚共析钢加热时～所有铁素体均转变为奥氏体的温度;5.Ar1:钢高温奥氏体化后冷却时～奥氏体分解为铁素体和珠光体的温度,6.Acm:过共析钢在平衡状态下～奥氏体和渗碳体或碳化物共存的最高温度～即过共析钢的上临界点。
即一般所说的下转变温度是A1或Ac1，上转变温度是A3或Ac3或Acm。
不同化学成分，有不同的临界点这些都是一个温度范围，根据冷却速度的不同范围可能不一样，如果缓慢加热冷却的话会接近理论值。
但是理论值也根据不同的材料，C含量不同这温度都不一样。
合金含量的不同，Ac1、Ac3、Ar1......等的温度是不同，在铁碳相图你可以根据C含量找到一个大致的温度，但这个温度只能作为参考，具体的温度要经过试验才能确定下来。
可以采用膨胀法测定或者根据经验公式计算，当然经验公式可能有偏差。
不同钢材受其成分影响，临界温度不同。
根据铁碳相图查找，不同种类的钢有不同的合金元素含量，也就有不同的奥氏体转变温度，大体上说是钢在加热或冷却时奥氏体转变的温度，各种钢各自的具体温度不一样。
Q245R钢:Ac1是735、Ac3是855、Ar1是680、Ar3是855.Q345R钢:Ac1是735、Ac3是863、Ar1是685、Ar3是840.45钢为: Ac1是740、Ac3是850、Ar1是735、Ar3是785.在完整的Fe-C和Fe-Fe3C的合金相图中，有三套曲线，以平衡状态下的相图为基点，相同材料在加热和冷却两个不同的过程中，相同相变点发生的温度是不同的，有一个滞后的作用，这是由于相变的过程都需要足够的驱动力。

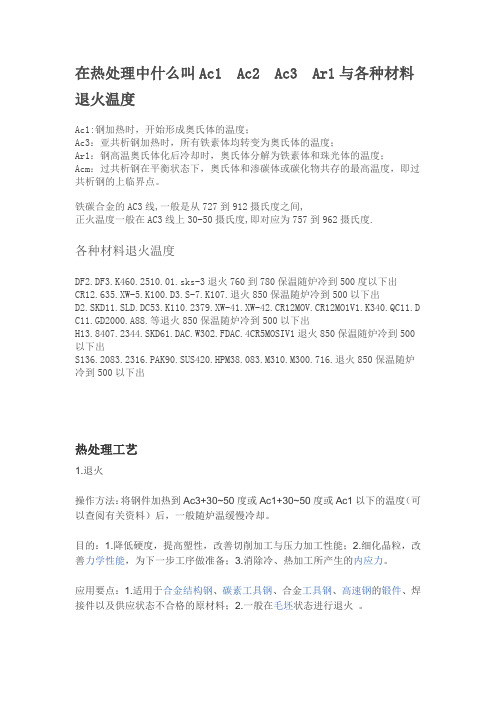

在热处理中什么叫Ac1 Ac2 Ac3 Ar1与各种材料退火温度Ac1:钢加热时，开始形成奥氏体的温度；Ac3：亚共析钢加热时，所有铁素体均转变为奥氏体的温度；Ar1：钢高温奥氏体化后冷却时，奥氏体分解为铁素体和珠光体的温度；Acm：过共析钢在平衡状态下，奥氏体和渗碳体或碳化物共存的最高温度，即过共析钢的上临界点。
铁碳合金的AC3线,一般是从727到912摄氏度之间,正火温度一般在AC3线上30-50摄氏度,即对应为757到962摄氏度.各种材料退火温度DF2.DF3.K460.2510.01.sks-3退火760到780保温随炉冷到500度以下出CR12.635.XW-5.K100.D3.S-7.K107.退火850保温随炉冷到500以下出D2.SKD11.SLD.DC53.K110.2379.XW-41.XW-42.CR12MOV.CR12MO1V1.K340.QC11.D C11.GD2000.A88.等退火850保温随炉冷到500以下出H13.8407.2344.SKD61.DAC.W302.FDAC.4CR5MOSIV1退火850保温随炉冷到500以下出S136.2083.2316.PAK90.SUS420.HPM38.083.M310.M300.716.退火850保温随炉冷到500以下出热处理工艺1.退火操作方法：将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度（可以查阅有关资料）后，一般随炉温缓慢冷却。
目的：1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。
应用要点：1.适用于合金结构钢、碳素工具钢、合金工具钢、高速钢的锻件、焊接件以及供应状态不合格的原材料；2.一般在毛坯状态进行退火。
2.正火操作方法：将钢件加热到Ac3或Accm 以上30~50度，保温后以稍大于退火的冷却速度冷却。
目录一、程设计的任务与性质 (3)二、课程设计的目的 (3)三、设计内容与基本要求 (3)四、设计步骤 (3)4、1 方案确定 (3)4、2 热加工 (6)4、3 热处理工艺设计 (7)五、实验设备 (16)六、参考文献 (16)一、程设计的任务与性质《金属热处理原理与工艺》课程是一门重要的专业课程，金属材料热处理工艺设计级实验操作时一种重要的教学环节，通过金属材料热处理工艺金相组织分析、性能检测等实验，可以培养学生掌握热处理实验方法、原理及相关设备，运用热处理的基本原理和一般规律对实验结果进行分析讨论，有助于强化学生解决问题、分析问题的能力。
二、课程设计的目的1、课程设计属于《金属热处理原理与工艺》课程的延续，通过设计实践，进一步学习掌握金属热处理工艺设计的一般规律和方法。
2、培养综合运用金属学、材料性能学、金属工艺学、金属材料热处理及结构工艺等相关知识，进行工程设计的能力。
3、培养使用手册、图册、有关资料及设计标准规范的能力。
4、提高技术总结及编制技术的能力。
5、是金属材料工程专业毕业设计教学环节实施的技术准备。
三、设计内容与基本要求设计内容：独立完成38CrMoAl钢的热处理工艺设计，包括工艺方法、路线、参数的确定，热处理设备及操作，金相组织分析，材料性能检测等。
基本要求：1、课程设计必须独立进行，每人必须完成不同的某一种钢材热处理工艺设计，能够较清楚地表达所采用热处理工艺的基本原理和一般规律。
2、合理地确定工艺方法、路线、参数，合理选择热处理设备并正确操作。
3、正确利用TTT、CCT图等设计工具，认真进行方案分析。
4、正确运用现代材料性能检测手段，进行金相组织分析和材料性能检测等。
5、课程设计说明书力求用工程术语，文字通顺简练，字迹工整，图像清晰。
四、设计步骤4、1 方案确定1、38CrMoAl 高铝合金结构钢介绍牌号：38CrMoAl38CrMoAl 是合结钢的其中一种, 国内执行标准GB/T3077- 1999。
热处理中的Acl和Ac3表示什么？钢的退火正火淬火回火的含义是什么?2010-01-15 09:51:37| 分类：默认分类| 标签：|举报|字号大中小订阅每种金属的都不同，我们通常指的是铁。
根据Fe-Fe3C相图，碳钢在缓慢加热或冷却过程中，在PSK线、GS线和ES线上都要发生组织转变，通常把PSK线称为A1线，GS线称为A3线，ES称为Acm线，而该线上的相变点，相应地用A1点、A3点及Acm点来表示。
A1、A3和Acm都是平衡状态下的相变点。
在实际生产中，钢的加热和冷却速度都比较快，故其相变点在加热时要高于平衡相变点，冷却时要低于平衡相变点，且加热和冷却速度越大，其相变点偏离平衡相变点也越多。
通常将实际加热时的各相变点温度用Ac1、Ac3和Accm表示，冷却时的各相变点温度用Ar1、Ar3和Arcm表示。
注意，实际的相变临界温度不是固定的，一般手册中给出的数据仅供参考。
退火：把钢加热到临界点Ac1以上或以下的一定温度，保温一段时间，随后在炉中或埋入炉中或导热性较差的介质中，使其缓慢冷却以获得接近平衡状态的稳定的组织。
正火：将钢加热到Ac3或Accm以上30-50℃，适当保温后，从炉中取出在静止的空气中冷却至室温。
回火：将淬火后的钢加热到Ac1线以下的某一温度，在该温度下保温一定时间（2-4小时），然后取出在空气或油中冷却。
淬火：将钢加热到Ac3或Ac1线以上30-50℃，保温一定时间后，在水或油中快速冷却，以获得马氏体组织。
◆表面淬火钢的表面淬火有些零件在工件时在受扭转和弯曲等交变负荷、冲击负荷的作用下，它的表面层承受着比心部更高的应力。
在受摩擦的场合，表面层还不断地被磨损，因此对一些零件表面层提出高强度、高硬度、高耐磨性和高疲劳极限等要求，只有表面强化才能满足上述要求。
由于表面淬火具有变形小、生产率高等优点，因此在生产中应用极为广泛。
根据供热方式不同，表面淬火主要有感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火等。
１．３钢的热处理钢的热处理是指将钢在固态下进行加热、保温和冷却，以改变其内部组织，从而获得所需要性能的一种工艺方法。
热处理的目的是提高工件的使用性能和寿命。
还可以作为消除毛坯〔如铸件、锻件等〕中缺陷，改善其工艺性能，为后续工序作组织准备。
钢的热处理种类很多，根据加热和冷却方法不同，大致分类如下：钢在加热时的组织转变在Ｆｅ－Ｆｅ３Ｃ相图中，共析钢加热超过ＰＳＫ线〔Ａ１〕时，其组织完全转变为奥氏体。
亚共析钢和过共析钢必须加热到ＧＳ线〔Ａ３〕和ＥＳ线〔Ａｃｍ〕以上才能全部转变为奥氏体。
相图中的平衡临界点Ａ１、Ａ３、Ａｃｍ是碳钢在极缓慢地加热或冷却情况下测定的。
但在实际生产中，加热和冷却并不是极其缓慢的。
加热转变在平衡临界点以上进行，冷却转变在平衡临界点以下进行。
加热和冷却速度越大，其偏离平衡临界点也越大。
为了区别于平衡临界点，通常将实际加热时各临界点标为Ａｃ１、Ａｃ３、Ａｃｃｍ；实际冷却时各临界点标为Ａｒ１、Ａｒ３、Ａｒｃｍ，任何成分的碳钢加热到相变点Ａｃ１以上都会发生珠光体向奥氏体转变，通常把这种转变过程称为奥氏体化。
１．奥氏体的形成共析钢加热到Ａｃ１以上由珠光体全部转变为奥氏体第一阶段是奥氏体的形核与长大，第二阶段是剩余渗碳体的溶解，第三阶段是奥氏体成分均匀化。
亚共析钢和过共析钢的奥氏体形成过程与共析钢根本相同，不同处在于亚共析钢、过共析钢在Ａｃ１稍上温度时，还分别有铁素体、二次渗碳体未变化。
所以，它们的完全奥氏体化温度应分别为Ａｃ３、Ａｃｃｍ以上。
２．奥氏体晶粒的长大及影响因素钢在加热时，奥氏体的晶粒大小直接影响到热处理后钢的性能。
加热时奥氏体晶粒细小，冷却后组织也细小；反之，组织那么粗大。
钢材晶粒细化，既能有效地提高强度，又能明显提高塑性和韧性，这是其它强化方法所不及的。
〔１〕奥氏体晶粒度晶粒度是表示晶粒大小的一种量度。
（2〕、影响奥氏体晶粒度的因素1〕加热温度和保温时间：加热温度高、保温时间长，A晶粒粗大。
钢的热处理温度Ac1、Ac3、Ar1具体温度钢的热处理温度A1、A3与Ac1、Ac3、Ar1 Acm
铁碳合金，可以查阅Fe-C相图。
(铁碳相图有几条温度线---727度，1148
度，1495度)如果是合金钢，只能根据具体牌号查阅有关资料。
1. A1:在平衡状态下，奥氏体、铁素体、渗碳体或碳化物共存的温度，用A1
表示。
2. A3亚共析钢在平衡状态下，奥氏体和铁素体共存的最高温度。
用A3表示。
3.Ac1:钢加热时～开始形成奥氏体的温度,
4.Ac3:亚共析钢加热时～所有铁素体均转变为奥氏体的温度;
5.Ar1:钢高温奥氏体化后冷却时～奥氏体分解为铁素体和珠光体的温度,
6.Acm:过共析钢在平衡状态下～奥氏体和渗碳体或碳化物共存的最高温度～即过共析钢的上临界点。
即一般所说的下转变温度是A1或Ac1，上转变温度是A3或Ac3或Acm。
不同化学成分，有不同的临界点
这些都是一个温度范围，根据冷却速度的不同范围可能不一样，如果缓慢加热冷却的话会接近理论值。
但是理论值也根据不同的材料，C含量不同这温度都不一样。
合金含量的不同，Ac1、Ac3、Ar1......等的温度是不同，在铁碳相图你可以根据C含量找到一个大致的温度，但这个温度只能作为参考，具体的温度要经过试验才能确定下来。
可以采用膨胀法测定或者根据经验公式计算，当然经验公式可能有偏差。
不同钢材受其成分影响，临界温度不同。
根据铁碳相图查找，不同种类的钢有不同的合金元素含量，也就有不同的奥氏体转变温度，大体上说是钢在加热或冷却时奥氏体转变的温度，各种钢各自的具体温度不一样。
Q245R钢:Ac1是735、Ac3是855、Ar1是680、Ar3是855.
Q345R钢:Ac1是735、Ac3是863、Ar1是685、Ar3是840.
45钢为: Ac1是740、Ac3是850、Ar1是735、Ar3是785.
在完整的Fe-C和Fe-Fe3C的合金相图中，有三套曲线，以平衡状态下的相图为基点，相同材料在加热和冷却两个不同的过程中，相同相变点发生的温度是不同的，有一个滞后的作用，这是由于相变的过程都需要足够的驱动力。
(比如，钢液
冷却时，发生相变需要过冷度;)因此，实际产生相变的温度都不在平衡点，所以才有了Ac1、Ac3、Ar1等之说.
(热处理手册第四册)
几种常见热处理概念
1( 正火:将钢材或钢件加热到临界点AC3或ACM以上的适当温度保持一定时间后在空气中冷却，得到珠光体类组织的热处理工艺。
2( 退火annealing:将亚共析钢工件加热至AC3以上20—40度，保温一段时间后，随炉缓慢冷却(或埋在砂中或石灰中冷却)至500度以下在空气中冷却的热处理工艺
3( 固溶热处理:将合金加热至高温单相区恒温保持，使过剩相充分溶解到固溶体中，然后快速冷却，以得到过饱和固溶体的热处理工艺
4( 时效:合金经固溶热处理或冷塑性形变后，在室温放置或稍高于室温保持时，其性能随时间而变化的现象。
5( 固溶处理:使合金中各种相充分溶解，强化固溶体并提高韧性及抗蚀性能，消除应力与软化，以便继续加工成型
6( 时效处理:在强化相析出的温度加热并保温，使强化相沉淀析出，得以硬化，提高强度
7( 淬火:将钢奥氏体化后以适当的冷却速度冷却，使工件在横截面内全部或一定的范围内发生马氏体等不稳定组织结构转变的热处理工艺
8( 回火:将经过淬火的工件加热到临界点AC1以下的适当温度保持一定时间，随后用符合要求的方法冷却，以获得所需要的组织和性能的热处理工艺 9( 钢的碳氮共渗:碳氮共渗是向钢的表层同时渗入碳和氮的过程。
习惯上碳氮共渗又称为氰化，目前以中温气体碳氮共渗和低温气体碳氮共渗(即气体软氮化)应用较为广泛。
中温气体碳氮共渗的主要目的是提高钢的硬度，耐磨性和疲劳强度。
低温气体碳氮
共渗以渗氮为主，其主要目的是提高钢的耐磨性和抗咬合性。
10( 调质处理quenching and tempering:一般习惯将淬火加高温回火相结合的热处理称为调质处理。
调质处理广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。
调质处理后得到回火索氏体组织，它的机械性能均比相同硬度的正火索氏体组织为优。
它的硬度取决于高温回火温度并与钢的回火稳定性和工件截面尺寸有关，一般在HB200—350之间。
11. 稳定化处理含Ti,Nb等稳定化元素的奥氏体不锈钢,为了提高其晶间腐蚀性能.(其原理在于将晶间碳化物充分的固溶,以减少贫Cr区的存在),一般温度为850-950?保温2小时后水淬即可\焊接标准\GBT 16923-2008 钢件的正火与退火.pdf。
