浅谈某工程钢结构旋转楼梯施工工艺

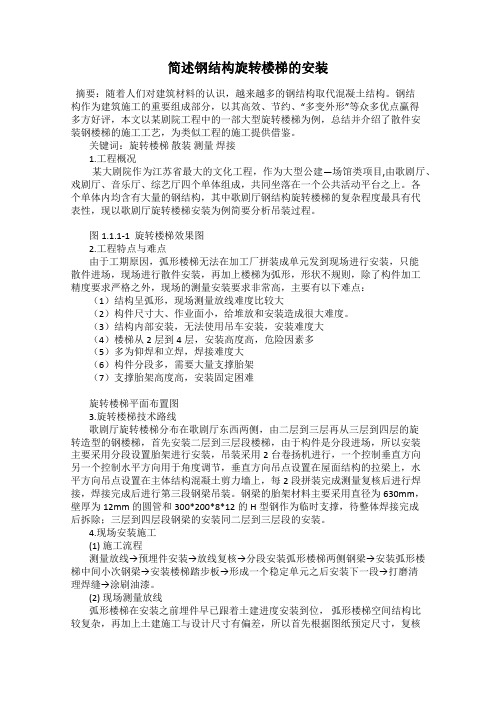

简述钢结构旋转楼梯的安装摘要：随着人们对建筑材料的认识，越来越多的钢结构取代混凝土结构。

钢结构作为建筑施工的重要组成部分，以其高效、节约、“多变外形”等众多优点赢得多方好评，本文以某剧院工程中的一部大型旋转楼梯为例，总结并介绍了散件安装钢楼梯的施工工艺，为类似工程的施工提供借鉴。

关键词：旋转楼梯散装测量焊接1.工程概况某大剧院作为江苏省最大的文化工程，作为大型公建—场馆类项目,由歌剧厅、戏剧厅、音乐厅、综艺厅四个单体组成，共同坐落在一个公共活动平台之上。

各个单体内均含有大量的钢结构，其中歌剧厅钢结构旋转楼梯的复杂程度最具有代表性，现以歌剧厅旋转楼梯安装为例简要分析吊装过程。

图1.1.1-1 旋转楼梯效果图2.工程特点与难点由于工期原因，弧形楼梯无法在加工厂拼装成单元发到现场进行安装，只能散件进场，现场进行散件安装，再加上楼梯为弧形，形状不规则，除了构件加工精度要求严格之外，现场的测量安装要求非常高，主要有以下难点：（1）结构呈弧形，现场测量放线难度比较大（2）构件尺寸大、作业面小，给堆放和安装造成很大难度。

（3）结构内部安装，无法使用吊车安装，安装难度大（4）楼梯从2层到4层，安装高度高，危险因素多（5）多为仰焊和立焊，焊接难度大（6）构件分段多，需要大量支撑胎架（7）支撑胎架高度高，安装固定困难旋转楼梯平面布置图3.旋转楼梯技术路线歌剧厅旋转楼梯分布在歌剧厅东西两侧，由二层到三层再从三层到四层的旋转造型的钢楼梯，首先安装二层到三层段楼梯，由于构件是分段进场，所以安装主要采用分段设置胎架进行安装，吊装采用2台卷扬机进行，一个控制垂直方向另一个控制水平方向用于角度调节，垂直方向吊点设置在屋面结构的拉梁上，水平方向吊点设置在主体结构混凝土剪力墙上，每2段拼装完成测量复核后进行焊接，焊接完成后进行第三段钢梁吊装。

钢梁的胎架材料主要采用直径为630mm，壁厚为12mm的圆管和300*200*8*12的H型钢作为临时支撑，待整体焊接完成后拆除；三层到四层段钢梁的安装同二层到三层段的安装。

钢制旋转楼梯的施工做法钢制旋转楼梯作为一种现代化且具有特色的建筑设计，已经在许多建筑项目中得到广泛应用。

它的独特造型和优雅的曲线赋予了建筑空间更多的艺术感和设计感，成为建筑物内部的亮点之一。

下面将介绍一下钢制旋转楼梯的施工做法，以帮助读者更好地了解和应用这一技术。

首先，在施工前需要进行详细的规划和设计。

根据实际需求和建筑布局，确定楼梯的位置、形状和尺寸等关键参数。

同时，还需要根据楼梯的承重要求和安全要求，选择合适的钢材和梁柱结构等材料，确保楼梯的安全性和稳定性。

其次，在施工过程中，需要进行准确的测量和标注。

根据设计图纸，确定楼梯的位置和形状，然后使用激光测量仪和其他测量工具，精确标定楼梯梁柱的位置和高度。

这一步骤非常重要，因为它直接影响到楼梯的安装和使用效果。

接下来，开始制作和安装楼梯的基础结构。

先进行开挖和土方工程，确保基础坚实和稳定。

然后，根据需要进行钢筋混凝土浇筑，增加楼梯的承重能力和稳定性。

在这一步骤中，需要注意施工进度和质量控制，确保基础结构的可靠性和耐久性。

然后，是制作和安装楼梯的钢制结构。

首先，根据设计图纸，在工厂或制作现场进行钢材的预制和加工，制作出楼梯的主体结构。

这一步骤的关键是精确的加工和组装，以确保结构的稳定性和准确度。

然后，将制作好的钢制结构运输到施工现场，进行安装和调整，使其与基础结构完美配合。

最后，是楼梯的修饰和装饰工作。

根据实际需求和设计要求，对楼梯进行表面处理和装饰。

可以使用喷涂、喷砂等方法进行表面涂装，使楼梯的外观更加美观和光滑。

同时，还可以根据设计要求，进行楼梯扶手、楼梯踏面和楼梯踏步等部件的安装和装饰。

综上所述，钢制旋转楼梯的施工做法包括规划设计、测量标注、基础结构制作与安装、钢制结构制作与安装以及修饰装饰工作等步骤。

每一步都需要精确而细致的操作和控制，以确保楼梯的安全性、稳定性和美观性。

通过合理的施工流程和严格的质量控制，钢制旋转楼梯将能够成功地融入建筑空间，为用户带来便利和舒适的使用体验。

钢结构异型双曲面旋转楼梯制作施工工法一、前言钢结构异型双曲面旋转楼梯制作施工工法是一种采用先进的钢结构制造技术，利用双曲面构型设计制作楼梯的工法。

相比于传统混凝土、木质楼梯，该工法具有材料耐久、施工周期短、造型美观等优点。

本文将对该工法进行详细介绍。

二、工法特点1.制作难度低：该工法采用了现场加工钢结构的方式，可以根据需要进行设计和制作，具有灵活性。

2.人工成本低：施工过程中只需要一定的技术人员和较少的工人即可完成。

3.稳定性高：钢结构具有较高的耐久性和强度，能够确保楼梯在使用过程中的稳定性和安全性。

4.造型美观：采用双曲面构型设计楼梯，具有流畅的曲线和美观的外观，能够提升建筑物的整体质感和档次。

三、适应范围该工法适用于各类建筑的楼梯制作，特别适用于高端商业中心、五星级酒店、公共文化设施等高档建筑中。

四、工艺原理该工法的理论依据是利用双曲面构型进行设计和制作楼梯。

具体采取的技术措施有：1.确定设计：根据建筑设计图纸和现场实际情况确定楼梯的设计，包括楼梯宽度、曲线形状、角度等。

2.制作系统方案：确定制作方案，包括拼装方式、焊接方式、喷漆方式等。

3.制作钢结构：将设计好的构件进行制作，包括切割、成型、加工等工序。

4.现场拼装：将制作好的构件进行现场组装、固定、焊接等工序。

5.表面处理：对已拼装好的楼梯进行表面喷漆、打磨等处理，保证其美观。

五、施工工艺1.制定施工方案：根据设计图纸和现场实际情况，制定施工方案，包括施工的工序、作业顺序、使用机械设备等。

2.预留隔离区域：施工前必须建立隔离区域，以防止现场人员误入施工区域。

3.制作构件：根据设计图纸制作楼梯的各个零部件，包括立柱、扶手、平台等。

4.现场焊接：将制作好的构件进行现场组装、固定、焊接等工序。

5.喷漆：工程完成后，对楼梯进行表面喷漆，增强其美观性。

六、劳动组织1.组织管理：合理制定工作计划，利用现代科技手段进行监控和管理，确保施工进度和质量。

2.人员组成：设立施工现场负责人、现场技术人员、操作工人等。

钢结构旋转楼梯建模制图及制造工艺钢结构旋转楼梯建模制图及制造工艺一前言随着钢结构在国内的广泛应用,建筑造型对钢结构的制造提出了更高的要求,特别是高档会展中心、大型宾馆酒店、休闲中心常常会碰到旋转楼梯,其中钢结构旋转楼梯结构轻巧,流线性强、更能表现轻快气氛,为广大用户所青睐,而日常生活中遇到的旋转楼梯大多数都是混凝土结构,现场支模、现浇即可,但没有钢结构楼梯轻巧、美观。

如果采用钢结构旋转楼梯,因旋转楼梯的梯梁是空间立体结构,为螺线型,车间很难控制梯梁的空间立体形位公差,因此钢结构旋转楼梯的车间制造工艺一直成为制造中的难点,本文以新皖西宾馆内的钢结构旋转楼梯制造工艺,提出一套简便可靠的方法。

二钢结构旋转楼梯的工程特性和实体放样。

该钢结构旋转楼梯的主要结构尺寸如下:内径r = 2100 mm;外径R = 3600 mm;楼梯角度平面投影角度=218度：踏步高共计27 级;梯高H = 4800 mm;踏步高177.8mm；两侧梯梁为400X200X18箱梁;踏步板厚5 mm 花纹钢板,上铺石材装饰板, ,钢材均为Q235。

钢旋转楼梯的平面和立面结构形式如图1。

A．根据楼梯主要结构尺寸计算螺旋楼梯基本数据（以内侧梯梁为例进行计算）螺旋线高度h=4800÷218×360=7926.606mm梯梁内侧上边线螺旋半径r1=2100mm梯梁外侧上边线螺旋半径r2=2100+200=2300mm螺旋线上点坐标：X=r×cos（θ÷180×π）Y=r×sin（θ÷180×π）Z=r×（θ÷360）把螺旋线分成360个点计算坐标应用Excel电子表格计算梯梁内侧上边线螺旋坐标半径R 螺距高H 角度θX Y Z CAD座标。

目录第一章工程概况 (2)第二章施工部署 (2)第三章施工准备 (3)第四章主要施工方案及技术措施 (3)第五章质量保证措施 (6)第六章施工进度保证措施 (6)第七章安全生产文明施工保证措施 (6)第八章降低成本措施 (7)工程概况1.1基本情况本工程为中国人民解放军301医院研究生公寓楼，位于301医院北门东侧，土建工程已进入装修阶段。

旋转钢楼梯位于该楼西段的墙外侧。

楼梯总高度11.5米，总重量29吨。

1.2施工现场难点本工程位于长安街沿线，地处闹市区，施工场地窄小，材料运输受时间的限制。

我们考虑将大部分构件放在加工场预制，以减少汽车运输的频率和施工现场的压力。

施工部署2.1工程质量目标：旋转楼梯分部工程验收一次合格率100%。

2.2现场文明安全管理目标：施工期间杜绝一切重大安全事故，认真做好施工区域内的安全保证工作。

2.3施工组织管理机构：为确保工程质量达标，我们将选择有经验、有责任心的管理人员，按照管理层和作业层分开设置，统一指挥的原则，建立现场管理班子，设置质量管理机构，互相配合，协调与甲方、设计等各方关系，实现质量目标。

2.4劳动力配备计划：根据本工程的特点，分为加工场和施工现场两部分，全部劳动力由生产技术负责人统一调配。

2.6施工中执行的规范、规定钢结构工程施工质量验收规范GB50205-2001建筑钢结构焊接规程 JGJ81-91建筑安装工程质量评定统一标准GB50300-2001北京市建设工程现场管理环境保护工作基本标准第126号京建施（1991）南通四建质量手册、环保手册、程序文件、管理标准。

施工准备3.1技术准备3.1.1图纸、图集、规范、规程等。

3.1.2人员准备：按北京市规定，配备持证人员上岗。

3.1.3组织有关人员熟悉图纸，进行图纸会审和交底，落实设计存在的问题和解决方法。

3.1.4编制分项施工方案3.2生产准备3.2.1与甲方现场代表协调，解决好现场用电、用水等问题。

科技创新成果研究应用报告：钢结构旋转楼梯施工工艺赵昱摘要：目前，高档会所、星级酒店大堂、展厅等跨层装饰工程常常采用旋转楼梯。

如果旋转楼梯在土建施工时完成，往往采用混凝土支模现浇结构，则容易出现厚重笨拙、外观不完美等问题，装饰效果不佳。

钢结构旋转楼梯以其制作轻巧、安装简便、流线性强、更能表现轻快的气氛等优点受到青睐，本文探究了钢结构旋转楼梯施工工艺的施工技术，对建筑施工技术的革新有重大帮助。

关键词：科技创新；钢结构；旋转楼梯；施工一、工程简介陕西信息大厦观光会所坐落于陕西省西安市南二环中段，位于素有“陕西省第一高楼”之称的陕西信息大厦最高三层（49~51层），大厦整体定位为高端国际酒店连锁品牌——皇冠假日酒店。

本工程装饰施工面积为4450㎡，定位为超五星级豪华会所。

会所内设豪华套间、视听室、中餐包间、西餐包间、特色餐厅及酒吧，可俯瞰西安全景，是集休闲、娱乐、餐饮为一体的多功能场所。

陕西信息大厦外景二、创新成果简述目前，高档会所、星级酒店大堂、展厅等跨层装饰工程常常采用旋转楼梯。

如果旋转楼梯在土建施工时完成，往往采用混凝土支模现浇结构，则容易出现厚重笨拙、外观不完美等问题，装饰效果不佳。

而钢结构旋转楼梯以其制作轻巧、安装简便、流线性强、更能表现轻快的气氛等优点，得到了诸多设计师的青睐。

本工程的钢结构旋转楼梯位于观光会所第50层接待大厅西南角，从50层通往51层。

楼梯高度4500毫米，共计28踏，踏步高度161毫米，梯宽1750毫米。

钢结构梯梁是空间立体结构，为螺旋形，因此，控制梯梁的空间立体行位公差成为施工难点。

且由于楼梯起点与终点基本上在一条直线上，整段楼梯悬挑于空中，扭曲力度较大。

为保证装饰效果，楼梯厚度需严格控制。

我司采用箱梁式钢结构工艺，使楼梯钢结构完成厚度控制在最小范围内，做到整体完成效果美观、轻盈。

三、设计计算我们对楼梯整体重量进行验算，包括自重、栏杆、饰面，合计114.1kN （标准值），结果如下图。

目录第一章工程简况1第二章施工部署1第三章施工准备3第四章主要施工方案及技术措施3第五章质量保证措施9第六章施工进度保证措施9第七章安全生产文明施工保证措施10第八章降低成本措施10工程简况1.1基本情况本工程为中国人民解放军301医院研究生公寓楼，位于301医院北门东侧，土建工程已进入装修阶段。

旋转钢楼梯位于该楼西段的墙外侧。

楼梯总高度11.5M，总重量29吨。

b5E2RGbCAP1.2施工现场难点本工程位于长安街沿线，地处闹市区，施工场地窄小，材料运输受时间的限制。

我们考虑将大部分构件放在加工场预制，以减少汽车运输的频率和施工现场的压力。

p1EanqFDPw施工部署2.1工程质量目标：旋转楼梯分部工程验收一次合格率100%。

2.2现场文明安全管理目标：施工期间杜绝一切重大安全事故，认真做好施工区域内的安全保证工作。

2.3施工组织管理机构：为确保工程质量达标，我们将选择有经验、有责任心的管理人员，按照管理层和作业层分开设置，统一指挥的原则，建立现场管理班子，设置质量管理机构，互相配合，协调与甲方、设计等各方关系，实现质量目标。

DXDiTa9E3d2.5机械设备配备2.6施工中执行的规范、规定钢结构工程施工质量验收规范GB50205-2001建筑钢结构焊接规程 JGJ81-91建筑安装工程质量评定统一标准GB50300-2001北京市建设工程现场管理环境保护工作基本标准第126号京建施(1991>南通四建质量手册、环保手册、程序文件、管理标准。

施工准备3.1技术准备3.1.1图纸、图集、规范、规程等。

3.1.2人员准备：按北京市规定，配备持证人员上岗。

3.1.3组织有关人员熟悉图纸，进行图纸会审和交底，落实设计存在的问题和解决方法。

3.1.4编制分项施工方案3.2生产准备3.2.1与甲方现场代表协调，解决好现场用电、用水等问题。

3.2.2准备一切施工用机具、工具。

主要施工方案及技术措施4.1工程特点:4.1.1地脚螺栓的预埋精度(标高、轴线位移>直接关系到钢楼梯的精度定位和节点处理。

钢制旋转楼梯的施工做法
钢制旋转楼梯的施工做法一般包括以下步骤：
1.设计和规划：确定楼梯的尺寸、形状和材料，根据建筑设计和安全要求完成楼梯的设计和规划。

2.准备工作：确定安装楼梯的位置和楼层，清理和准备施工区域，确保安全和施工顺利进行。

3.制作楼梯构架：根据设计图纸和尺寸，在工厂或现场制作楼梯的扶手、栏杆、脚踏等构架部件，一般采用钢材进行制作。

4.安装楼梯基座：根据设计要求，在楼梯安装位置处进行地面的准备工作，安装楼梯的基座或基础。

5.安装楼梯构架：将事先制作好的楼梯构架部件逐步安装到基座上，确保每个部件都牢固安装，可使用螺栓或焊接等方式进行连接。

6.安装脚踏和楼梯踏步：根据设计要求和安全规范，在楼梯的踏步部分安装脚踏和楼梯踏步，确保楼梯的使用平稳和安全。

7.安装扶手和栏杆：根据设计要求和安全规范，安装楼梯的扶手和栏杆，确保使用者在楼梯上行走时有足够的支持和保护。

8.完成收尾工作：检查楼梯的安装质量和安全性能，进行必要的调整和修正，清理施工现场，确保楼梯的整体美观和安全。

请注意，钢制旋转楼梯的施工过程可能因具体项目要求而有所不同，以上步骤仅供参考。

在实际施工过程中，应根据具体情况进行合理调整。

此外，为确保安全，请务必按照相关法规和建筑安全标准进行施工。

钢构旋转楼梯施工方案1. 引言本文档旨在介绍钢构旋转楼梯的施工方案。

钢构旋转楼梯具有造型美观、结构稳定等优点，广泛应用于各类建筑项目中。

为保证施工过程顺利进行，本文将详细描述钢构旋转楼梯的材料准备、施工流程和质量控制等方面的内容。

2. 材料准备在进行钢构旋转楼梯的施工之前，需要做好以下材料准备工作：•钢构件：包括楼梯踏步、扶手、支撑等构件，使用高强度钢材制作。

•楼梯踏步饰面：根据设计要求选择合适的楼梯踏步饰面材料，如木板、石材等。

•钢构焊接材料：包括焊条、焊剂等。

•其他辅助材料：如螺丝、螺栓等。

3. 施工流程3.1 楼梯结构搭建按照设计图纸和工程要求，首先搭建楼梯的结构，包括支撑结构、扶手结构等。

具体步骤如下：1.根据楼梯的尺寸和形状，在施工现场搭建支撑结构，确保支撑结构牢固稳定。

2.按照设计要求安装扶手结构，并进行调整，确保扶手的位置与楼梯踏步的高度和角度相匹配。

3.2 钢构焊接完成楼梯结构搭建后，进行钢构焊接工作。

具体步骤如下：1.对钢构件进行清洗和除锈处理，确保焊接接头的质量。

2.根据设计要求，将焊接接头进行标记和定位，以确保焊接接头的准确度。

3.运用适当的焊接方法和技术，进行钢构件的焊接。

焊接过程需要保证焊接接头的质量，同时避免过热、氧化等问题。

3.3 饰面安装完成钢构焊接后，进行楼梯踏步饰面的安装。

具体步骤如下：1.根据设计要求选择合适的楼梯踏步饰面材料，并进行切割和加工。

2.将楼梯踏步饰面固定在钢构踏步上，使用适当的固定方法，确保饰面与踏步之间的紧密连接。

3.如有需要，进行相关饰面材料的装饰和涂漆等工作，以增加楼梯的美观性。

4. 质量控制在钢构旋转楼梯的施工过程中，需要进行严格的质量控制，以确保施工质量和安全性。

具体控制措施如下：1.材料在线检测：对所有使用的材料进行检测，确保材料的质量达到标准要求。

2.焊接质量控制：对焊缝进行质量检查，包括焊缝的缺陷、强度等方面。

3.结构安全性检查：对已完成的钢构楼梯结构进行安全性检查，确保结构牢固稳定。

大型预制钢结构旋转楼梯安装施工工法大型预制钢结构旋转楼梯安装施工工法一、前言大型预制钢结构旋转楼梯是现代建筑中常见的一种楼梯类型，其独特的结构和造型给建筑赋予了美感和艺术性。

为了确保施工质量和效率，采用科学合理的施工工法非常重要。

本文将详细介绍一种大型预制钢结构旋转楼梯安装施工工法，包含工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等内容。

二、工法特点大型预制钢结构旋转楼梯安装施工工法具有以下几个特点：1. 高效快速：采用预制钢结构，可以在工厂预制楼梯主体，减少现场加工时间，提高施工效率。

2. 质量可靠：预制过程中经过严格的质量控制，确保楼梯的质量稳定，施工过程中不易发生问题。

3. 环保节能：预制过程中可减少现场的噪音、粉尘等对环境的影响，施工过程更加清洁、整洁。

4. 灵活多样：可根据不同建筑需求进行设计和定制，满足不同风格和形状的旋转楼梯需求。

5. 经济优势：相比传统施工，预制钢结构旋转楼梯安装施工周期短，成本相对较低。

三、适应范围大型预制钢结构旋转楼梯安装施工工法适用于各种建筑类型，如商业建筑、办公楼、公共设施等。

同时，适用于各种设计要求，如高度、弯曲度和形状等。

四、工艺原理大型预制钢结构旋转楼梯安装施工工法采用以下技术措施：1. 施工工法与实际工程之间的联系：根据楼梯的设计和实际工程要求，确定预制钢结构的尺寸和形状，确保工程的整体一致性。

2. 技术措施：采用模块化设计和预制加工，减少现场加工和安装时间；通过现代化施工设备和工艺手段，确保楼梯的精确度、稳定性和安全性。

五、施工工艺大型预制钢结构旋转楼梯安装的施工工艺包括以下几个阶段：1. 楼梯设计和制造：根据实际工程要求，进行楼梯的设计和制造，包括预制钢结构的制造和加工。

2.运输和吊装：将预制好的楼梯组件运输至施工现场，并利用吊装设备进行楼梯的安装。

3. 安装调整：根据楼梯和建筑之间的关系，进行楼梯的位置调整和安装，确保楼梯的稳定性和整体一致性。
