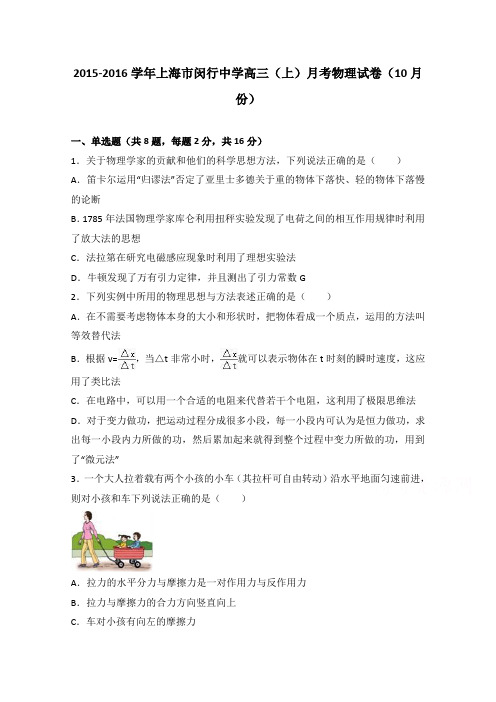

2015-2016学年上海市闵行中学高三（上）月考物理试卷（10月份）一、单选题（共8题，每题2分，共16分）1．关于物理学家的贡献和他们的科学思想方法，下列说法正确的是（）A．笛卡尔运用“归谬法”否定了亚里士多德关于重的物体下落快、轻的物体下落慢的论断B．1785年法国物理学家库仑利用扭秤实验发现了电荷之间的相互作用规律时利用了放大法的思想C．法拉第在研究电磁感应现象时利用了理想实验法D．牛顿发现了万有引力定律，并且测出了引力常数G2．下列实例中所用的物理思想与方法表述正确的是（）A．在不需要考虑物体本身的大小和形状时，把物体看成一个质点，运用的方法叫等效替代法B．根据v=，当△t非常小时，就可以表示物体在t时刻的瞬时速度，这应用了类比法C．在电路中，可以用一个合适的电阻来代替若干个电阻，这利用了极限思维法D．对于变力做功，把运动过程分成很多小段，每一小段内可认为是恒力做功，求出每一小段内力所做的功，然后累加起来就得到整个过程中变力所做的功，用到了“微元法”3．一个大人拉着载有两个小孩的小车（其拉杆可自由转动）沿水平地面匀速前进，则对小孩和车下列说法正确的是（）A．拉力的水平分力与摩擦力是一对作用力与反作用力B．拉力与摩擦力的合力方向竖直向上C．车对小孩有向左的摩擦力D．小孩和车所受的合力不为零4．一只蜗牛从半球形小碗内的最低点沿碗壁向上缓慢爬行，在其滑落之前的爬行过程中受力情况是（）A．碗对蜗牛的摩擦力变大B．碗对蜗牛的支持力变大C．碗对蜗牛的作用力变小D．地面对碗的摩擦力逐渐变小5．下图为速度传感器记录的质点的速度随时间变化的图象，针对该质点的运动过程，下列分析正确的是（）A．质点运动过程加速度方向不变B．质点运动过程加速度大小一直减小C．质点通过的位移一定大于7mD．质点经过的位移先增大后减小6．如图所示，一根木棒AB在O点被悬挂起来，AO＜OC，在A、C两点分别挂有二个和三个砝码，木棒处于平衡状态．如在木棒的A、C点各增加一个同样的砝码，则木棒（）A．绕O点顺时针方向转动B．绕O点逆时针方向转动C．平衡可能被破坏，转动方向不定D．仍能保持平衡状态7．如图所示，一木箱放在水平面上，木箱重G1，人重G2，人站在木箱里用力F 向上推木箱，则（）A．人对木箱底的压力大小为G2+FB．木箱对人的作用力大小为G2C．木箱对地面的压力大小为G1+G2﹣FD．地面对木箱的支持力大小为G1+G28．如图所示，两小球A、B用劲度系数为k1的轻质弹簧相连，球B用长为L的细绳悬于O点，球A固定在O点正下方．OA之间的距离也为L，系统平衡时绳子所受的拉力为F1，现把A、B间的弹簧换成劲度系数为k2的轻弹簧，系统再次平衡时，绳子所受的拉力为F2，则F1与F2的大小关系为（）A．F1＞F2B．F1=F2C．F1＜F2D．无法确定二、单选题（共8题，每题3分，共24分）9．如图示是α粒子（氦原子核）被重金属原子核散射的运动轨迹，M、N、P、Q 是轨迹上的四点，在散射过程中可以认为重金属原子核静止不动．图中所标出的α粒子在各点处的加速度方向正确的是（）A．M点B．N点C．P点 D．Q点10．在竖直墙壁间有质量分别是m和2m的半圆球A和圆球B，其中B球球面光滑，半球A与左侧墙壁之间存在摩擦．两球心之间连线与水平方向成30°的夹角，两球恰好不下滑，设最大静摩擦力等于滑动摩擦力，（g为重力加速度），则半球A与左侧墙壁之间的动摩擦因数为（）A．B．C．D．11．一铁球通过三段轻绳OA、OB、OC悬挂在天花板上的A点，轻绳OC拴接在轻质弹簧秤上．第一次，保持结点O位置不变，某人拉着轻质弹簧秤从竖直位置缓慢转动到水平位置，如图1所示，弹簧秤的示数记为F1．第二次，保持轻绳OC垂直于OA，缓慢释放轻绳，使轻绳OA转动到竖直位置，如图2所示，弹簧秤的示数记为F2．则（）A．F1恒定不变，F2逐渐增大B．F1、F2均逐渐增大C．F1先减小后增大，F2逐渐减小D．F1逐渐增大，F2先减小后增大12．如图所示，人用手托着质量为m的苹果，从静止开始以加速度a水平向右做匀加速直线运动，前进距离l后，速度为v，然后以速度v继续向前做匀速直线运动（苹果与手始终相对静止）．已知苹果与手掌之间的动摩擦因数为μ，则下列说法正确的是（）A．苹果一直受到水平向右的摩擦力B．手对苹果的作用力的方向始终竖直向上C．在加速阶段手对苹果的作用力等于D．手对苹果做的功为μmgl13．如图所示，a、b两点位于同一条竖直线上，从a、b两点分别以速度v1、v2水平抛出两个相同的小球，可视为质点，它们在水平地面上方的P点相遇．假设在相遇过程中两球的运动没有受到影响，空气阻力忽略不计，则下列说法正确的是（）A．两个小球从a、b两点同时抛出B．两小球抛出的初速度v1＞v2C．从b点抛出的小球着地时水平射程较小D．从a点抛出的小球着地时重力的瞬时功率较大14．在沿斜面方向的拉力F作用下，物体沿倾斜角度θ的斜面运动向上；以沿斜面向上为正方向，0﹣7S内拉力F和物体速度v随时间的变化规律如下图所示，则下列说法中错误的是（）A．物体的质量m=1kgB．物体与斜面之间的动摩擦因μ＞tanθC．斜面倾斜角sinθ=D．7s后若撤去力F，物体将会做匀速直线运动15．如下图所示，a和b两个小物块通过细线跨过不计质量的定滑轮连接在一起，动滑轮通过细线悬挂于竖直墙壁上．现将物块b匀速向右移动到c点后静止，不计滑轮摩擦．下列说法中正确的是（）A．b匀速向右运动过程，物块a匀速上升B．b匀速向右运动过程，物块a所受细线拉力小于a自身重力C．静止于c点后，相对于初始静止状态，悬于墙上的细线所受拉力增大D．无论在什么位置静止，都有α=β=θ16．近年来，智能手机的普及使“低头族”应运而生．近日研究发现，玩手机时，就有可能让颈椎承受多达60磅（约270N）的重量，相当于给颈椎挂俩大西瓜，比一个7岁小孩还重．不当的姿势与一系列健康问题存在关联，如背痛，体重增加、胃痛、偏头痛的呼吸道疾病等．当人体直立时，颈椎所承受的压力等于头部的重量；但当低头时，颈椎受到的压力会随之变化．现将人体头颈部简化为如图的模型；重心在P点的头部，在可绕O转动的颈椎OP（轻杆）的支持力和沿PQ方向肌肉拉力的作用下处于静止．当低头时，颈椎与竖直方向的夹角为45°，PQ与竖直方向的夹角为60°，此时，颈椎受到的压力约为直立时颈椎受到压力的（）A．4.2倍B．3.3倍C．2.8倍D．2.0倍三、多选题（共4题，每题4分，共16分）17．关于物体所受合外力的方向，下列说法正确的是（）A．物体做速率逐渐增加的直线运动时，其所受合外力的方向一定与速度方向相同B．物体做变速率曲线运动时，其所受合外力的方向一定改变C．物体做变速率圆周运动时，其所受合外力的方向一定指向圆心D．物体做匀速率曲线运动时，其所受合外力的方向总是与速度方向垂直18．如图所示，质量为m的物体放在倾角为θ的光滑斜面上，随斜面体一起沿水平方向运动，要使物体相对于斜面保持静止，斜面体的运动情况以及物体对斜面压力F的大小可能是（）A．斜面体以某一加速度向右加速运动，F小于mgB．斜面体以某一加速度向右加速运动，F大于mgC．斜面体以某一加速度向左加速运动，F大于mgD．斜面体以某一加速度向左加速运动，F小于mg19．如图所示，倾角为37°的斜面长L=1.9m，在斜面底端正上方的O点将一小球以速度v0=3m/s的速度水平抛出，与此同时静止释放在顶端的滑块，经过一段时间后小球恰好能够以垂直斜面的方向击中滑块．已知小球和滑块均视为质点，重力加速度g=10m/s2，sin37°=0.6，cos37°=0.8，下列说法正确的是（）A．抛出点O离斜面底端的高度为1.7mB．小球从抛出点O落到斜面上的P点经过时间0.4sC．斜面上的P点到底端的距离为1.2mD．滑块与斜面间的动摩擦因数μ=0.12520．如图所示，有一斜面倾角为θ、质量为M的斜面体置于水平面上，A是最高点，B是最低点，C是AB的中点，其中AC段光滑、CB段粗糙．一质量为m的小滑块由A点静止释放，经过时间t滑至C点，又经过时间t到达B点．斜面体始终处于静止状态，取重力加速度为g，则（）A．A到C与C到B过程中，滑块运动的加速度相同B．A到C与C到B过程中，滑块运动的平均速度相等C．C到B过程地面对斜面体的摩擦力水平向右D．C到B过程地面对斜面体的支持力等于（M+m）g四、填空题（共5题，每空2分，共20分）21．物块P静止在水平放置的固定木板上．若分别对P施加相互垂直的两个水平拉力F1和F2时（F1＞F2），P将分别沿F l和F2的方向匀加速滑动，其受到的滑动摩擦力大小分别为f1和f2，其加速度大小分别为a1和a2若从静止开始同时对P施加上述二力，其受到的滑动摩擦力大小为f3，其加速度大小为a3．则这三个摩擦力的大小关系为；这三个加速度的大小关系为．22．如图，滑块A置于水平地面上，一质量为m的滑块B在一水平力作用下紧靠滑块A（A、B接触面竖直），此时A恰好不滑动，B刚好不下滑．已知A与B间的动摩擦因数为μ1，A与地面间的动摩擦因数为μ2，最大静摩擦力等于滑动摩擦力．则滑块B受到的静摩擦力f=；A与B的质量之比为．23．一质量为1×103kg的汽车行驶在平直路面上，其速度v不同事，对应的最大输出功率P不同，P﹣v关系如图所示．汽车从静止开始，以恒定加速度1m/s2做匀加速直线运动时，受到的阻力恒为1×103N．则汽车牵引力大小为N，该匀加速过程持续时间大约为s．24．如图，宽为L的竖直障碍物上开有间距d=0.6m的矩形孔，其下沿离地高h=1.2m，离地高H=2m的质点与障碍物相距x．在障碍物以v0=4m/s匀速向左运动的同时，质点自由下落．为使质点能穿过该孔，L的最大值为m；若L=0.6m，x的取值范围是m．（取g=10m/s2）25．如图，位于竖直平面内的光滑轨道由四分之一圆弧ab和抛物线bc组成，圆弧半径Oa水平，b点为抛物线顶点．已知h=2m，s=m．取重力加速度大小g=10m/s2．（1）一小环套在轨道上从a点由静止滑下，当其在bc段轨道运动时，与轨道之间无相互作用力，求圆弧轨道的半径；（2）若环从b点由静止因微小扰动而开始滑下，求环到达c点时速度的水平分量的大小．五、实验题（共4题，24分）26．如图是伽利略1604年做斜面实验时的一页手稿照片，照片左上角的三列数据如下表．表中第二列是时间，第三列是物体沿斜面运动的距离，第一列是伽利略在分析实验数据时添加的．根据表中的数据，伽利略可以得出的结论是（）A．物体具有惯性B．斜面倾角一定时，加速度与质量无关C．物体运动的距离与时间的平方成正比D．物体运动的加速度与重力加速度成正比27．如图所示，气垫导轨上滑块经过光电门时，其上的遮光条将光遮住，电子计时器可自动记录遮光时间△t，测得遮光条的宽度为△x，用近似代表滑块通过光电门时的瞬时速度，为使更接近瞬时速度，正确的措施是（）A．换用宽度更窄的遮光条B．提高测量遮光条宽度的精确度C．使滑片的释放点更靠近光电门D．增大气垫导轨与水平面的夹角28．在“探究求合力的方法”的实验中，实验方案如下图所示：（1）下列措施中，为了保证力的作用效果相同的措施是．A．每次将橡皮条拉到同样的位置B．每次把橡皮条拉直C．每次准确读出弹簧秤的示数D．每次记准细绳方向（2）结合图1和图2中的钩码数量，可判断α=．（3）若把支柱B水平向右稍微偏移，而不改变左侧的钩码数量，同时把支柱C稍微向左偏移，那么右侧钩码的数量该如何改变？．29．如图，研究平抛运动规律的实验装置放置在水平桌面上，利用光电门传感器和碰撞传感器可测得小球的水平初速度和飞行时间，底板上的标尺可以测得水平位移．保持水平槽口距底板高度h=0.420m不变．改变小球在斜槽导轨上下滑的起始位置，测出小球做平抛运动的初速度v0、飞行时间t和水平位移d，记录在表中．（1）由表中数据可知，在h一定时，小球水平位移d与其初速度v0成关系，与无关．（2）一位同学计算出小球飞行时间的理论值t m===1889.8ms，发现理论值与测量值之差约为3ms．经检查，实验及测量无误，其原因是．（3）另一位同学分析并纠正了上述偏差后，另做了这个实验，竞发现测量值t′依然大于自己得到的理论值t′m，但二者之差在3﹣7ms之间，且初速度越大差值越小．对实验装置的安装进行检查，确认斜槽槽口与底座均水平，则导致偏差的原因是．五、计算题（共4题，50分）30．低空跳伞是一种极限运动，一般在高楼、悬崖、高塔等固定物上起跳．人在空中降落过程中所受空气阻力随下落速度的增大而增大，而且速度越大空气阻力增大得越快．因低空跳伞下落的高度有限，导致在空中调整姿态、打开伞包的时间较短，所以其危险性比高空跳伞还要高．一名质量为70kg的跳伞运动员背有质量为10kg的伞包从某高层建筑顶层跳下，且一直沿竖直方向下落，其整个运动过程的v﹣t图象如图所示．已知2.0s末的速度为18m/s，10s末拉开绳索开启降落伞，16.2s时安全落地，并稳稳地站立在地面上．g 取10m/s2，请根据此图象估算：（1）起跳后2s内运动员（包括其随身携带的全部装备）所受平均阻力的大小；（2）运动员从脚触地到最后速度减为零的过程中，若不计伞的质量及此过程中的空气阻力，则运动员所需承受地面的平均冲击力多大；（3）开伞前空气阻力对跳伞运动员（包括其随身携带的全部装备）所做的功（结果保留三位有效数字）．31．如图所示，在粗糙水平台阶上静止放置一质量m=1.0kg的小物块，它与水平台阶表面的动摩擦因数μ=0.25，且与台阶边缘O点的距离s=5m．在台阶右侧固定了一个圆弧挡板，圆弧半径R=m，今以O点为原点建立平面直角坐标系．现用F=5N的水平恒力拉动小物块，已知重力加速度g=10m/s2．（1）为使小物块不能击中挡板，求拉力F作用的最长时间；（2）若小物块在水平台阶上运动时，水平恒力一直作用在小物块上，当小物块过O点时撤去拉力，求小物块击中挡板上的位置的坐标．32．如图所示，在冰面上将质量m=1kg的滑块从A点以初速度v0推出，滑块与冰面的动摩擦因数为μ=0.1，滑块滑行L=18m后到达B点时速度为v1=8m/s．现将其间的一段CD用铁刷划擦，使该段的动摩擦因数变为μ=0.45，再使滑块从A以v0初速度推出后，到达B点的速度为v2=6m/s．g取10m/s2，求：（1）初速度v0的大小；（2）CD段的长度l；（3）若AB间用铁刷划擦的CD段的长度不变，要使滑块从A到B的运动时间最长，问铁刷划擦的CD段位于何位置？并求滑块滑行的最长时间．（结果保留三位有效数字）33．如图所示，用一块长L1=1.0m的木板在墙和桌面间架设斜面，桌子高H=0.8m，长L2=1.5m，斜面与水平桌面的倾角θ可在0～60°间调节后固定，将质量m=0.2kg 的小物块从斜面顶端静止释放，物块与斜面间的动摩擦因数μ1=0.05，物块与桌面间的动摩擦因数为μ2，忽略物块在斜面与桌面交接处的能量损失（重力加速度取g=10m/s2，最大静止摩擦力等于滑动摩擦力）（1）求θ角增大到多少时，物块能从斜面开始下滑（用正切值表示）（2）当θ角增大到37°时，物块恰能停在桌面边缘，求物块与桌面间的动摩擦因数μ2（已知sin37°=0.6，cos37°=0.8）（3）继续增大θ角，发现θ=53°时物块落地点与墙面的距离最大，求此最大距离x．2015-2016学年上海市闵行中学高三（上）月考物理试卷（10月份）参考答案与试题解析一、单选题（共8题，每题2分，共16分）1．关于物理学家的贡献和他们的科学思想方法，下列说法正确的是（）A．笛卡尔运用“归谬法”否定了亚里士多德关于重的物体下落快、轻的物体下落慢的论断B．1785年法国物理学家库仑利用扭秤实验发现了电荷之间的相互作用规律时利用了放大法的思想C．法拉第在研究电磁感应现象时利用了理想实验法D．牛顿发现了万有引力定律，并且测出了引力常数G【考点】物理学史．【分析】根据物理学史和常识解答，记住著名物理学家的主要贡献即可．【解答】解：A、伽利略运用“归谬法“否定了亚里士多德关于重的物体下落快，轻的物体下落慢的论断，故A错误；B、法国物理学家库仑利用扭秤实验发现了电荷之间的相互作用规律时利用了放大法的思想，故B正确；C、法拉第在研究电磁感应现象时利用了归纳法，故C错误；D、牛顿发现了万有引力定律，卡文迪许测出了引力常数G，故D错误．故选：B2．下列实例中所用的物理思想与方法表述正确的是（）A．在不需要考虑物体本身的大小和形状时，把物体看成一个质点，运用的方法叫等效替代法B．根据v=，当△t非常小时，就可以表示物体在t时刻的瞬时速度，这应用了类比法C．在电路中，可以用一个合适的电阻来代替若干个电阻，这利用了极限思维法D．对于变力做功，把运动过程分成很多小段，每一小段内可认为是恒力做功，求出每一小段内力所做的功，然后累加起来就得到整个过程中变力所做的功，用到了“微元法”【考点】物理学史．【分析】质点采用的科学方法为建立理想化的物理模型法，当时间非常小时，我们认为此时的平均速度可看作某一时刻的速度即称之为瞬时速度，采用的是极限思维法，在研究曲线运动或者加速运动时，常常采用微元法，将曲线运动变成直线运动，或将变化的速度变成不变的速度．【解答】解：A、质点采用的科学方法为建立理想化的物理模型法，故A错误；B、为研究某一时刻或某一位置时的速度，我们采用了取时间非常小，即让时间趋向无穷小时的平均速度作为瞬时速度，即采用了极限思维法，故B错误；C、用一个合适的电阻代替若干电阻，就是等效替代法，故C错误．D、对于变力做功，把运动过程分成很多小段，每一小段内可认为是恒力做功，求出每一小段内力所做的功，然后累加起来就得到整个过程中变力所做的功，用到了“微元法”；故D正确；故选：D．3．一个大人拉着载有两个小孩的小车（其拉杆可自由转动）沿水平地面匀速前进，则对小孩和车下列说法正确的是（）A．拉力的水平分力与摩擦力是一对作用力与反作用力B．拉力与摩擦力的合力方向竖直向上C．车对小孩有向左的摩擦力D．小孩和车所受的合力不为零【考点】共点力平衡的条件及其应用；力的合成与分解的运用．【分析】对小孩和车整体受力分析，根据共点力平衡条件分析拉力和摩擦力的合力以及整体受到合力情况，小孩做匀速运动，受力平衡，水平方向不受摩擦力．【解答】解：A、小孩和车整体受重力、支持力、拉力和摩擦力，根据共点力平衡条件，拉力的水平分力等于小孩和车所受的摩擦力，但不能说拉力的水平分力与摩擦力是一对作用力与反作用力，故A错误；B、小孩和车整体受重力、支持力、拉力和摩擦力，根据共点力平衡条件，拉力、摩擦力的合力与重力、支持力的合力平衡，重力、支持力的合力竖直，故拉力与摩擦力的合力方向竖直向上，故B正确；C、小孩做匀速运动，受力平衡，水平方向不受摩擦力，故C错误；D、小孩和车做匀速直线运动，故所受的合力为零，故D错误；故选：B4．一只蜗牛从半球形小碗内的最低点沿碗壁向上缓慢爬行，在其滑落之前的爬行过程中受力情况是（）A．碗对蜗牛的摩擦力变大B．碗对蜗牛的支持力变大C．碗对蜗牛的作用力变小D．地面对碗的摩擦力逐渐变小【考点】共点力平衡的条件及其应用；力的合成与分解的运用．【分析】对蜗牛进行受力分析，作出力图，蜗牛缓慢爬行处于动态平衡状态之中，合力为零，由平衡条件分析各力的变化情况．把碗和蜗牛看成一个整体，整体受力平衡，水平方向不受地面对碗的摩擦力．【解答】解：A、蜗牛缓慢爬行受到重力mg、弹力N和摩擦力f，如图．设蜗牛所在处碗边的切线与水平方向的夹角为θ，由平衡条件则有：N=mgcosθ，f=mgsinθ蜗牛从半球形小碗内的最低点沿碗壁向上缓缓爬行的过程中，θ逐渐增大，cosθ减小，sinθ增大，则N减小，f增大，故A正确，B错误；C、碗对蜗牛的作用是N和f的合力，大小与重力mg相等，保持不变，故C错误；D、把碗和蜗牛看成一个整体，整体受力平衡，水平方向不受地面对碗的摩擦力，故D错误．故选：A5．下图为速度传感器记录的质点的速度随时间变化的图象，针对该质点的运动过程，下列分析正确的是（）A．质点运动过程加速度方向不变B．质点运动过程加速度大小一直减小C．质点通过的位移一定大于7mD．质点经过的位移先增大后减小【考点】匀变速直线运动的图像．【分析】在速度时间图象中，图线的斜率表示加速度，图线与时间轴围成的面积表示位移，速度的正负表示物体的运动方向，由图可直接读出速度的大小．【解答】解：A、根据图象的斜率等于加速度，斜率的正负表示加速度的方向，则知质点的加速度先正后负，说明加速度发生了改变，故A错误．B、由图知，图象的斜率先减小后增大，则质点运动过程加速度大小先减小后增大，故B错误．C、图中每一方格面积为0.1m2．图线与时间轴所围的范围约有88格（大于等于半格的算一格，小于半格的舍去），而图线与时间轴围成的面积表示位移，所以质点通过的位移为x=88×0.1=8.8m．故C正确．D、质点一直沿正方向运动，则质点的位移不断增大，故D错误．故选：C6．如图所示，一根木棒AB在O点被悬挂起来，AO＜OC，在A、C两点分别挂有二个和三个砝码，木棒处于平衡状态．如在木棒的A、C点各增加一个同样的砝码，则木棒（）A．绕O点顺时针方向转动B．绕O点逆时针方向转动C．平衡可能被破坏，转动方向不定D．仍能保持平衡状态【考点】力矩的平衡条件．【分析】由原状态，得到两边力矩大小相等．再比较各增加一个同样砝码后，右边力矩增加的多，故绕O点顺时针方向转动【解答】解：由题意木棒处于平衡状态时，M A×AO=M c×OC两边各增加同样的砝码m时，因为：AO＜OC所以：m×AO＜m×OC故右边力矩增加的多，故绕O点顺时针方向转动故选：A7．如图所示，一木箱放在水平面上，木箱重G1，人重G2，人站在木箱里用力F 向上推木箱，则（）A．人对木箱底的压力大小为G2+FB．木箱对人的作用力大小为G2C．木箱对地面的压力大小为G1+G2﹣FD．地面对木箱的支持力大小为G1+G2【考点】共点力平衡的条件及其应用；物体的弹性和弹力．【分析】分别对人和整体分析，根据共点力平衡求出人对木箱的压力和木箱对地面的压力．【解答】解：A、对人分析，人受到重力、箱子对人的支持力，箱顶对人的压力，根据平衡有：N=G2+F．故A正确；B、对人分析，人受到重力和木箱的作用力（箱底对人的支持力和箱顶对人的压力的合力），根据平衡条件，故木箱的作用力大小为G2．故B正确；C、D、对整体分析，受总重力和支持力，有：N′=G1+G2．则压力与支持力的大小相等，为G1+G2．故C错误，D正确．故选：ABD．8．如图所示，两小球A、B用劲度系数为k1的轻质弹簧相连，球B用长为L的细绳悬于O点，球A固定在O点正下方．OA之间的距离也为L，系统平衡时绳子所受的拉力为F1，现把A、B间的弹簧换成劲度系数为k2的轻弹簧，系统再次平衡时，绳子所受的拉力为F2，则F1与F2的大小关系为（）A．F1＞F2B．F1=F2C．F1＜F2D．无法确定【考点】共点力平衡的条件及其应用；物体的弹性和弹力；胡克定律．【分析】研究任意一种情况下，绳子拉力与重力的关系．以小球B为研究对象，分析受力情况，根据三角形相似法，得出绳子的拉力与小球B的重力的关系，再研究F1和F2的大小关系．【解答】解：以小球B为研究对象，分析受力情况，由平衡条件可知，弹簧的弹力N和绳子的拉力F的合力F合与重力mg大小相等，方向相反，即F合=mg，作出力的合成如图，由三角形相似得：=又由题，OA=OB=L，得，F=F合=mg，可见，绳子的拉力F只与小球B的重力有关，与弹簧的劲度系数K无关，所以得到F1=F2．故选：B．。

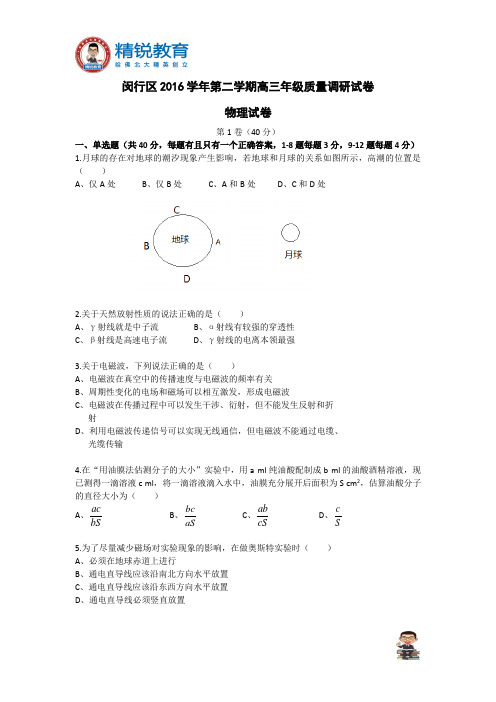

闵行区2016学年第二学期高三年级质量调研试卷物理试卷第1卷（40分）一、单选题（共40分，每题有且只有一个正确答案，1-8题每题3分，9-12题每题4分）1.月球的存在对地球的潮汐现象产生影响，若地球和月球的关系如图所示，高潮的位置是（）A、仅A处B、仅B处C、A和B处D、C和D处2.关于天然放射性质的说法正确的是（）A、γ射线就是中子流B、α射线有较强的穿透性C、β射线是高速电子流D、γ射线的电离本领最强3.关于电磁波，下列说法正确的是（）A、电磁波在真空中的传播速度与电磁波的频率有关B、周期性变化的电场和磁场可以相互激发，形成电磁波C、电磁波在传播过程中可以发生干涉、衍射，但不能发生反射和折射D、利用电磁波传递信号可以实现无线通信，但电磁波不能通过电缆、光缆传输4.在“用油膜法估测分子的大小”实验中，用a ml纯油酸配制成b ml的油酸酒精溶液，现已测得一滴溶液c ml，将一滴溶液滴入水中，油膜充分展开后面积为S cm2，估算油酸分子的直径大小为（）A、acbSB、bcaSC、abcSD、cS5.为了尽量减少磁场对实验现象的影响，在做奥斯特实验时（）A、必须在地球赤道上进行B、通电直导线应该沿南北方向水平放置C、通电直导线应该沿东西方向水平放置D、通电直导线必须竖直放置6.质点以加速度a做匀变速直线运动，经过一段时间t，质点的速度为v t，速度的改变量为Δv，则（）A、a越大v t也越大B、a越大Δv可能越小C、a与Δv方向一定相同D、a与Δv方向一定相反7.如图所示，一个闭合导体圆环固定在水平面上，一根条形磁铁沿圆环的轴线运动，使圆环产生了感应电流。
下列四幅图中，产生的感应电流方向与条形磁铁的运动情况相吻合的是（）8.如图所示为一列沿Ｘ轴负方向传播的简谐横波在t=0时的波形图。
经过时间t1，Q点振动状态传到P点，则t1时刻（）A、Q点正在波谷位置，速度沿y轴的正方向B、Q点正在波谷位置，加速度沿y轴的正方向C、P点正在平衡位置且向y轴的负方向运动D、位于1cm＜x＜3cm内的所有质点正在向y轴的负方向运动9.如图所示，质量为m的带电滑块，沿绝缘斜面匀速下滑。
2016高考+联考模拟物理试题分项解析专题01 直线运动1．【2016·上海卷】物体做匀加速直线运动，相继经过两段距离为16 m 的路程,第一段用时4 s ，第二段用时2 s,则物体的加速度是A ．22m/s 3B ．24m/s 3C ．28m/s 9D ．216m/s 92．【2016·全国新课标Ⅲ卷】一质点做速度逐渐增大的匀加速直线运动,在时间间隔t 内位移为s ，动能变为原来的9倍。
该质点的加速度为A ．2s tB ．232s tC ．24s tD ．28s t 3．【2016·江苏卷】小球从一定高度处由静止下落，与地面碰撞后回到原高度再次下落,重复上述运动，取小球的落地点为原点建立坐标系,竖直向上为正方向，下列速度v 和位置x 的关系图象中,能描述该过程的是4．【2016·全国新课标Ⅰ卷】甲、乙两车在平直公路上同向行驶，其v –t 图像如图所示。
已知两车在t =3 s 时并排行驶，则A．在t=1 s时,甲车在乙车后B．在t=0时，甲车在乙车前7。
5 mC．两车另一次并排行驶的时刻是t=2 sD．甲、乙两车两次并排行驶的位置之间沿公路方向的距离为40 m一、选择题1．【2016·开封市5月质检（最后一卷)】伽利略曾说过：“科学是在不断改变思维角度的探索中前进的”．他在著名的斜面实验中，让小球分别沿倾角不同、阻力很小的斜面上从静止开始滚下,他通过实验观察和逻辑推理,得到的正确结论有A．倾角一定时，小球在斜面上的速度与时间的平方成正比B．倾角一定时，小球在斜面上的位移与时间的平方成正比C．斜面长度一定时,小球从顶端滚到底端时的速度与倾角无关D．斜面长度一定时,小球从顶端滚到底端所需的时间与倾角无关2．【2016·淄博市、莱芜市5月二模(最后一卷）】伽利略在研究自由落体运动时,做了如下实验.他让一个铜球从阻力很小（可忽略不计）的斜面上由静止开始滚下，并且重复做了上百次实验。
2016年高考上海卷物理试题一.单项选择题（共16分，每小题2分。
每小题只有一个正确选项。
1.卢瑟福通过对α粒子散射实验结果的分析，提出了原子内部存在（A）电子（B）中子（C）质子（D）原子核2.一束单色光由空气进入水中，则该光在空气和水中传播时（A）速度相同，波长相同（B）速度不同，波长相同（C）速度相同，频率相同（D）速度不同，频率相同3.各种不同频率范围的电磁波按频率由大到小的排列顺序是（A）γ射线、紫外线、可见光、红外线（B）γ射线、红外线、紫外线、可见光（C）紫外线、可见光、红外线、γ射线（D）红外线、可见光、紫外线、γ射线4.如图，顶端固定着小球的直杆固定在小车上，当小车向右做匀加速运动时，球所受合外力的方向沿图中的（A）OA方向（B）OB方向（C）OC方向（D）OD方向5.磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，则磁铁（A）向上运动（B）向下运动（C）向左运动（D）向右运动6.放射性元素A经过2次α衰变和1次β衰变后生成一新元素B，则元素B在元素周期表中的位置较元素A的位置向前移动了（A）1位（B）2位（C）3位（D）4位7.在今年上海的某活动中引入了全国首个户外风洞飞行体验装置，体验者在风力作用下漂浮在半空。
若减小风力，体验者在加速下落过程中（A）失重且机械能增加（B）失重且机械能减少（C）超重且机械能增加（D）超重且机械能减少8.如图，一束电子沿z轴正向流动，则在图中y轴上A点的磁场方向是（A）+x方向（B）-x方向（C）+y方向（D）-y方向二.单项选择题（共24分，每小题3分。
每小题只有一个正确选项。
）9.在双缝干涉实验中，屏上出现了明暗相间的条纹，则（A）中间条纹间距较两侧更宽（B）不同色光形成的条纹完全重合（C）双缝间距离越大条纹间距离也越大（D）遮住一条缝后屏上仍有明暗相间的条纹10.研究放射性元素射线性质的实验装置如图所示。
两块平行放置的金属板A、B 分别于电源的两极a、b连接，放射源发出的射线从其上方小孔向外射出。
闵行区年高三物理一模试卷HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】闵行区2016学年第一学期高三质量调研考试物 理 试 卷考生注意：1．第I 卷（1—12题）由机器阅卷，答案必须全部涂写在答题纸上。
考生应将代表正确答案的小方格用2B 铅笔涂黑。
注意试题题号和答题纸上编号一一对应，不能错位。
答案涂写在试卷上一律不给分。
2．第II 卷（13—20题）由人工网上阅卷。
考生应用蓝色或黑色的钢笔或圆珠笔将第II 卷所有试题的答案写在答题纸上，（作图可用铅笔）。
3．第18、19、20题要求写出必要的文字说明、方程式和重要的演算步骤。
只写出最后答案，而未写出主要演算过程的，不能得分。
有关物理量的数值计算问题，答案中必须明确写出数值和单位。
4．全卷共6页。
满分100分。
考试时间60分钟。
第I 卷（共40分）一、单选题（共40分，每题有且只有一个正确答案，1-8题每题3分，9-12题每题4分）1．教科书中这样表述牛顿第一定律：一切物体总保持匀速直线运动状态或静止状态，直到有外力迫使它改变这种状态为止。
其中“改变这种状态”指的是改变物体的（ ）（A ）加速度 （B ）速度 （C ）位置 （D ）受力 2．如图所示是一个玩具陀螺，a 、b 和c 是陀螺表面上的三个点. 当陀螺绕垂直于地面的轴线以角速度 稳定旋转时，下列表述正确的是（ ） （A ）a 、b 和c 三点的线速度大小相等（B ）a 、b 两点的线速度始终相同 （C ）a 、b 两点的角速度比c 的角速度大 （D ）a 、b 两点的加速度比c 点的加速度大3．如图所示，欲使在粗糙斜面上匀速下滑的木块A 停下，可采用的方法是（ ） （A ）增大斜面的倾角（B ）对木块A 施加一个垂直于斜面向下的力 （C ）对木块A 施加一个竖直向下的力 （D ）在木块A 上再叠放一个重物4．下列实验中不属于．．．用模拟法进行实验的是（ ）（A ）用导电纸描绘静电场中平面上的等势线 （B ）用铁屑显示通电导线周围的磁感线分布（C ）将一桶钢珠连续倒在一台秤上，以台秤上显示持续的压力来说明气体压强的成因 （D ）用油膜法估测分子直径5．如图，开口向下的玻璃管竖直插在水银槽中，管内封闭了一定质量的气体，管内液面高于水银槽中液面。
上海市闵行区高考物理一模试卷详细信息1.难度：中等下列说法中正确的是（）A．伽利略首先推导出了单摆的周期公式B．牛顿用实验测出了万有引力恒量GC．库仑发现了真空中两个静止点电荷之间相互作用的规律D．奥斯特发现了电磁感应定律详细信息2.难度：中等如图为节日里悬挂灯笼的一种方式，A、B点等高，O为结点，轻绳AO、BO长度相等，拉力分别为FA 、FB，灯笼受到的重力为G．下列表述正确的是（）A．FA一定小于GB．FA 与FB大小相等C．FA 与FB是一对平衡力D．FA 与FB大小之和等于G详细信息3.难度：中等下列哪个措施是为了防止静电产生的危害（）A．静电复印B．在高大的烟囱中安装静电除尘器C．静电喷漆D．在高大的建筑物顶端装上避雷针详细信息4.难度：中等关于电磁感应现象，下列说法正确的是（）A．只要穿过电路中的磁通量发生变化，电路中就一定产生感应电流B．只要导体相对于磁场运动，导体内一定会产生感应电流C．只要闭合电路在磁场中切割磁感线运动，电路中一定会产生感应电流D．只要穿过闭合电路的磁通量发生变化，电路中一定会产生感应电流详细信息5.难度：中等如图所示是一个网球沿竖直方向运动时的频闪照片，由照片可知（）A．网球正在上升B．网球正在下降C．网球的加速度向上D．网球的加速度向下详细信息6.难度：中等一列沿x轴正方向传播的简谐横波，在t=0时的波形如图所示，质点A和C处于平衡位置，质点B处于波峰位置．已知该波周期为4s，则（）A．质点A此时振动速度为零B．质点B此时振动速度不为零且方向向下C．t=2s时，质点C向下运动D．t=2s时，质点A到达x=2m处详细信息7.难度：中等由于地球自转，地球表面处的物体都随地球一起作匀速圆周运动，将地球视为圆球体，如图所示，比较a、b处物体的运动，下列说法正确的是（）A．a、b两处物体的角速度不同B．a、b两处物体的角速度相同C．a、b两处物体的线速度不同，且va ＞vbD．a、b两处物体绕自转轴的向心加速度相同详细信息8.难度：中等导热性能良好的气缸和活塞，密封一定质量的理想气体，气缸固定不动，保持环境温度不变．现在将活塞向左缓慢压一段距离，稳定后（）A．单位时间内撞击到器壁上单位面积上的分子数增多B．气体向外界放出热量，内能减少C．气体从外界吸收热量，内能增加D．每个气体分子的动能均保持不变详细信息9.难度：中等某电场的电场线分布如图所示，以下说法正确的是（）A．c点场强大于b点场强B．a点电势小于b点电势C．若将一试探电荷+q由a点释放，它将沿电场线运动到b点D．若在d点再固定一点电荷-Q，然后将一试探电荷+q由a移至b的过程中，电势能减小详细信息10.难度：中等在雷雨云下沿竖直方向的电场强度为104V/m，已知一半径为1mm的雨滴在此电场中不会下落，取重力加速度大小为10m/s2，水的密度为103kg/m3．这雨滴携带的电荷量的最小值约为（）A．2×10-9CB．4×10-9CC．6×10-9CD．8×10-9C详细信息11.难度：中等用隔板将一绝热容器隔成A和B两部分，A中盛有一定质量的理想气体，B为真空（如图①），现把隔板抽去，A中的气体自动充满整个容器（如图②），这个过程称为气体的自由膨胀，下列说法正确的是（）A．自由膨胀过程中，气体分子只做定向运动B．自由膨胀前后，气体的压强不变C．自由膨胀前后，气体的温度不变D．容器中的气体在足够长的时间内，还能全部自动回到A部分详细信息12.难度：中等图示为高速摄影机拍摄到的子弹穿透苹果瞬间的照片．该照片经放大后分辨出，在曝光时间内，子弹影象前后错开的距离约为子弹长度的1%～2%．已知子弹飞行速度约为500m/s，由此可估算出这幅照片的曝光时间最接近（）A．10-3sB．10-6sC．10-9sD．10-12s详细信息13.难度：中等如图所示，一半径为R、质量为M的光滑圆弧槽D，放在光滑的水平面上，有一质量为m的小球由A点静止释放，在球沿圆弧下滑到B点的过程中，下述说法正确的是（）A．小球的机械能守恒B．小球和槽组成的系统机械能守恒C．小球、槽和地球组成的系统机械能守恒D．小球、槽和地球组成的系统机械能不守恒详细信息14.难度：中等如图所示，质量分布均匀的直角三角板ABC重为20N，可绕过C点、垂直于板面的水平转动轴自由转动，A点用竖直线AD拉住，当BC处于水平平衡位置时AD线上的拉力大小为F．后将一块凹槽口朝下、重为4N的物块卡在斜边AC上，物块沿斜边AC匀加速下滑，当物块经过AC的中点时细线的拉力大小变为F+△F，则下述结论中正确的是（）A．F=10NB．F＜10NC．△F＞2ND．△F=2N详细信息15.难度：中等作用于原点O的三力平衡，已知三力均位于xOy平面内，其中一个力的大小为F1，沿y轴负方向；力F2的大小未知，与x轴正方向的夹角为θ，如图所示．下列关于第三个力F3的判断，正确的是（）A．力F3的最小值为F1cosθB．力F3与F2夹角越小，则F2与F3的合力越小C．力F3只能在第二象限D．力F3可能在第三象限的任意区域详细信息16.难度：中等如图所示，AOC是光滑的直角金属导轨，AO沿竖直方向，OC 沿水平方向，ab是一根金属直棒，如图立在导轨上，b端靠近0点．它从静止开始在重力作用下运动，运动过程中b端始终在OC上，a端始终在A0上，直到ab完全落在OC上．整个装置放在一匀强磁场中，磁场方向垂直纸面向里，则ab棒在运动过程中（）A．感应电流方向始终是b→aB．感应电流方向先是b→a，后变为a→bC．棒受磁场力方向与ab垂直，如图中箭头所示方向D．棒受磁场力方向与ab垂直，开始如图中箭头所示方向，后来变为与箭头所示方向相反详细信息17.难度：中等如图所示，气缸内封闭一定质量的理想气体．不计活塞与缸壁间的摩擦，保持温度不变，当外界大气压增大时，下列哪项判断正确（）A．密封气体体积增大B．密封气体压强增大C．气体内能增大D．弹簧的弹力不变详细信息18.难度：中等如图，电源内阻不能忽略，电流表和电压表均为理想电表，R 1=R2＜R3＜R4，下列说法中正确的是（）A．若R2短路，电流表示数变小，电压表示数变大B．若R2断路，电流表示数变大，电压表示数为零C．若R1断路，电流表示数变小，电压表示数变小D．若R4断路，电流表示数变小，电压表示数变大详细信息19.难度：中等如图所示，A、B、O、C为在同一竖直平面内的四点，其中A、B、O 沿同一竖直线，B、C同在以O为圆心的圆周（用虚线表示）上，沿AC方向固定有一光滑绝缘细杆L，在O点固定放置一带负电的小球．现有两个质量和电荷量都相同的带正电的小球a、b，先将小球a穿在细杆上，让其从A点由静止开始沿杆下滑，后使b从A点由静止开始沿竖直方向下落．各带电小球均可视为点电荷，则下列说法中正确的是（）A．从A点到C点，小球a做匀加速运动B．小球a在C点的动能大于小球b在B点的动能C．从A点到C点，小球a的机械能先增加后减小，但机械能与电势能之和不变D．小球a从A点到C点的过程中电场力做的功大于小球b从A点到B点的过程中电场力做的功详细信息20.难度：中等在空气阻力不计时竖直向上抛出一物体上升时间为t1，下降时间为t2，如果有空气阻力且大小不变时，用同样的初速度竖直向上抛出一物体上升时间为t3，下降时间为t4，则下列说法中正确的是（）A．t1大于t3B．t2大于t4C．t1+t2小于t3+t4D．t1+t2可能等于t3+t4二、填空题详细信息21.难度：中等如图所示，abcd为单匝矩形线圈，边长ab=10cm，ad=20cm．该线圈的一半位于具有理想边界、磁感应强度为0.1T的匀强磁场中，磁场方向与线圈平面垂直．若线圈绕通过ab边的轴以100πrad/s的角速度匀速旋转，当线圈由图示位置转过180°的过程中，感应电动势的平均值为 V；当线圈由图示位置转过90°时的瞬间感应电动势大小为 V．详细信息22.难度：中等电动机的自动控制电路如图所示，其中RH 为热敏电阻，RL为光敏电阻，当温度升高时，RH 的阻值远小于R1；当光照射RL时，其阻值远小于R2，为使电动机在温度升高或受到光照时能自动启动，电路中虚线框内应选门逻辑电路；若要提高光照时电动机启动的灵敏度．可以R2的阻值（填“增大”或“减小”）．详细信息23.难度：中等已知地球半径为R，地球表面重力加速度为g，不考虑地球自转的影响．（1）推导第一宇宙速度v1的表达式；（2）若卫星绕地球做匀速圆周运动，运行轨道距离地面高度为h，求卫星的运行周期T．详细信息24.难度：中等如图所示电路，M、N是一对间距为d的平行金属板，且将N板接地．已知电源电动势E=36伏，内阻不计，R=200Ω为定值电阻，R1、R2均为0-999.9Ω的可调电阻箱，用两根绝缘细线将质量为m、带少量负电的小球悬于平行金属板内部．已知细线s水平，线长s=．闭合电键k，若仅将R1从200Ω调到400Ω，则两状态小球电势能之比为；若仅将R2从200Ω调到400Ω，则两状态小球电势能之比为．详细信息25.难度：中等在距离地面某高处，将小球以速度v沿水平方向抛出，抛出时小球的动能与重力势能相等（以地面为参考面）．小球在空中飞行到某一位置A时相对抛出点的位移与水平方向的夹角为α（不计空气阻力），则小球在A点的速度大小为，A点离地面高度为．详细信息26.难度：中等关于用“油膜法”估测分子大小的实验，下列说法正确的是 ______A．单分子油膜的厚度被认为是油分子的直径B．测量结果表明，分子直径的数量级是10-10mC．实验时先将痱子粉均匀洒在水面上，再把一滴油酸酒精溶液滴在水面上D．处理数据时将一滴油酸酒精溶液的体积除以油膜面积就算得油酸分子的直径．详细信息27.难度：中等“研究共点力的合成”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳，图乙是在白纸上根据实验结果画出的图示．（1）图乙中的F与F′两力中，方向一定沿AO方向的是力 ______ ．（2）（单选题）本实验采用的主要科学方法是 ______A．理想实验法B．等效替代法C．控制变量法D．建立物理模型法（3）（多选题）实验中可减小误差的措施有 ______A．两个分力F1、F2的大小要尽量大些B．两个分力F1、F2间夹角要尽量大些C．拉橡皮筋时，弹簧秤、橡皮条、细绳应贴近木板且与木板平面平行D．拉橡皮条的细绳要长些，标记同一细绳方向的两点要远些．详细信息28.难度：中等用如图所示装置做“研究有固定转动轴物体平衡条件”的实验，力矩盘上各同心圆的间距相等．（1）（多选题）在用细线悬挂钩码前，以下措施中必要的是 ______A．判断力矩盘是否处在竖直平面B．判断横杆MN是否严格保持水平C．判断力矩盘与转轴间的摩擦是否足够小D．判断力矩盘的重心是否位于盘中心（2）在A、B二点分别用细线悬挂钩码，M、C两点用弹簧秤连接后，力矩盘平衡（如图所示），已知每个钩码所受的重力为0.50N，则由力矩平衡条件可推算出弹簧秤的示数为 ______ N（已知弹簧秤的最小刻度是0.1N）．（3）在实验装置装配时，经检验发现，质量为m，半径为R的力矩盘的重心在圆盘上的C点，且重心C与盘心O的距离为r．因此，甲认为可通过在A位置粘适量橡皮泥的方法来调整重心到O上，乙认为可通过在BC之间挖掉一点木屑的方法来调整重心到O上；而丙认为还有一种不需调整力矩盘重心的位置也能进行实验的方法，就是在实验时 ______ ．详细信息29.难度：中等某同学通过查找资料自己动手制作了一个电池．该同学想测量一下这个电池的电动势E 和内电阻r，但是从实验室只借到一个开关、一个电阻箱（最大阻值为9.999Ω，可当标准电阻用）、一只电流表（量程IR =0.6A，内阻rg=0.1Ω）和若干导线．①请根据测定电动势E、内电阻r的要求，设计图1中器件的连接方式，并画线把它们连接起来．②接通开关，逐次改变电阻箱的阻值R，同时读出与R对应的电流表的示数I，并作记录．．处理实验数据时首先计算出每个电流值I的倒数；再制作R-坐标图，如图2所示．图中已标注出了（）的几个与测量对应的坐标点，请你在图2上把标注出的坐标点描绘成实验图线．③根据图2描绘出的图线可得出这个电池的电动势E= ______ V，内电阻r= ______ Ω详细信息30.难度：中等2010年2月13日在加拿大温哥华冬奥会上，瑞士选手西蒙•阿曼在男子90米跳台滑雪项目上摘取首枚金牌．如图，西蒙•阿曼经过一段加速滑行后从O点水平飞出，落到斜坡上的A点距O点的最远距离为108米．已知O点是斜坡的起点，假设斜坡与水平面的夹角θ=37°，西蒙•阿曼的质量m=60kg．不计空气阻力．（取sin37°=0.60，cos37°=0.80；g=10m/s2）求在最远的这一跳中（1）西蒙•阿曼在空中飞行的时间；（2）西蒙•阿曼离开O点时的速度大小；（3）西蒙•阿曼落到A点时的动能．详细信息31.难度：中等如图所示，一根粗细均匀的玻璃管长为80cm，一端开口，一端封闭．管内有一段25cm长的汞柱将一段空气柱封闭于管中，当玻璃管水平放置时，空气柱长为40cm．问当玻璃管开口向下竖直放置时，管内空气柱长为多少？（假设温度保持不变，外界大气压为75cmHg）某同学解法为：始、末两状态的压强分别为：P1=75cmHg，P2=75-25=50cmHg此过程为等温变化，根据玻意耳定律有：P1V1=P2V2即：L2==75×=60cm你认为他的解法是否正确？若正确，请说明理由；若错误，也请说明理由，并且写出正确解的步骤和结果．详细信息32.难度：中等当前，高楼遇险逃生措施及训练引起高度关注．有人设想在消防云梯上再伸出轻便的滑竿解救受困人员，解决云梯高度不够高的问题．如图所示，在一次消防演习中模拟解救被困人员，为了安全，被困人员使用安全带上挂钩挂在滑竿上从高楼A点沿滑杆下滑逃生．滑杆由AO、OB两段直杆通过光滑转轴在O处连接，将被困人员和挂钩理想化为质点，且通过O点的瞬间没有机械能的损失．AO长为L1=5m，OB长为L2=10m．竖直墙与云梯上端点B的间距d=11m．滑杆A端用挂钩钩在高楼的固定物上，可自由转动．B端用铰链固定在云梯上端．挂钩与两段滑杆间动摩擦因数均为μ=0.8．（g=10m/s2）（1）若测得OB与竖直方向夹角为53°，求被困人员在滑杆AO上下滑时加速度的大小及方向？（sin37°=0.6，cos37°=0.8）（2）为了安全，被困人员到达云梯顶端B点的速度大小不能超过6m/s，若A 点高度可调，竖直墙与云梯上端点B的间距d=11m不变，求滑杆两端点A、B间的最大竖直距离？详细信息33.难度：中等用密度为d、电阻率为ρ、横截面积为A的薄金属条制成边长为L的闭合正方形框abb′a′．如图所示，金属方框水平放在磁极的狭缝间，方框平面与磁场方向平行．设匀强磁场仅存在于相对磁极之间，其他地方的磁场忽略不计．可认为方框的aa′边和bb′边都处在磁极间，极间磁感应强度大小为B．方框从静止开始释放，其平面在下落过程中保持水平（不计空气阻力）．（1）求方框下落的最大速度vm（设磁场区域在竖直方向足够长）；（2）当方框下落的加速度为时，求方框的发热功率P；（3）已知方框下落的时间为t时，下落的高度为h，其速度为vt （vt＜v）．若在同一时间t内，方框内产生的热与一恒定电流I在该框内产生的热m相同，求恒定电流I的表达式．。
10．如图所示为汽车发动机的冷却风扇设计的一个控制电路．要求发动机的点火开关开启，并且温度过高时，风扇才自动闭合．其中K为点火开关，R′为热敏电阻（温度升高电阻减小）．关于该电路的自动控制工作过程，以下判断正确的是( )A．虚线框内的门电路是“非”门B．虚线框内的门电路是“或”门C．增加R2的阻值可以使风扇启动的温度降低D．减小R2的阻值可以使风扇启动的温度降低考点：串联电路和并联电路．专题：恒定电流专题．分析：与门的特点：当事件的条件全部满足，事件才能发生．要使冷却扇的启动温度降低，可将热敏电阻相对变小，使得分担的电压小，输入门电路的电势高，可以将R2阻值增大．解答：解：A、由电路图可知闭合开关K，门电路一个输入端输入高电势，刚闭合K时，温度较低，R′阻值较大，门电路的另一个输入端输入低电势，风扇不启动，说明门电路输出低电势；当温度升高时R′电阻减小，门电路的另一个输入端输入高电势，此时风扇启动，门电路输出高电势，即门电路的两个输入端都输入高电势时，门电路输出高电势，输入端有一个输入低电势时，门电路输出低电势，由此可知，门电路为“与”门，故AB 错误；C、增加R2的阻值，可以使电阻R′阻值较大，即温度较低时，即可输入高电势，启动风扇，由此可知，增大R2的阻值可以使风扇启动的温度降低，故C正确；D、减小R2的阻值，只有当温度更高时，才可输入高电势，因此使风扇启动的温度升高，故D错误；故选C．点评：解决本题的关键掌握与逻辑关系的特点：当事件的几个条件都满足，事件才能发生．19．如图所示，R1为定值电阻，R2为最大阻值为2R1的可变电阻．E为电源电动势，r为电源内阻，大小为r=R1．当R2的滑动臂P从a滑向b的过程中，下列说法正确的是( )A．电阻R2的功率先增大后减小B．电源的输出功率先增大后减小C．电压表示数和电流表示数之比逐渐增大D．电压表示数的变化量和电流表示数的变化量之比保持不变考点：闭合电路的欧姆定律；电功、电功率．专题：恒定电流专题．分析：由实物图看出：R1与变阻器并联．开关闭合后，电压表测量R2两端电压，电流表测量通过R2的电流．当滑动变阻器的滑片P由a端向b端滑动过程中，分析接入电路的电阻的变化，即可分析电流和路端电压的变化，将R1看成电源的内阻，分析滑动变阻器消耗功率的变化．R1是定值电阻，根据电流的变化，分析其功率的变化．解答：解：A、将R1看成电源的内阻，则新电源的内阻为，开关闭合后，当滑动变阻器的滑片P由a端向b端滑动过程中，接入电路的电阻渐渐增大，根据外电阻等于内电阻时，电源消耗的功率达到最大，则电源消耗的功率先增大后减小，那么电阻R2的功率先增大后减小，故A正确；B、同理，只有当电源内阻R1在R1与R2并联的电阻阻值之间时，才会出现电源的输出功率先增大后减小，而R1与R2并联的电阻最大阻值为，因此不在此范围之内，故B错误；C、将R1看成电源的内阻时，则电压表示数和电流表示数之比，即为滑动变阻器的阻值，随着R2的滑动臂P 从a滑向b的过程中，比值在增大，故C正确；D、当将R1看成电源的内阻，对于新电源来说，电压表示数的变化量和电流表示数的变化量之比，即为新电源的内阻，则比值不变，故D正确．故选：ACD．点评：对于功率问题，要分定值电阻还是可变电阻，定值电阻功率的变化只看电流或电压的变化，而可变电阻可采用等效法进行分析，是解题的突破口．3．关于基元电荷，正确的说法是（）A．基元电荷就是点电荷B．1C电量叫基元电荷C．基元电荷就是质子D．基元电荷目前被认为是自然界中电荷的最小单元【考点】元电荷、点电荷．【分析】电子的带电量最小，质子的带电量与电子相等，但电性相反，故物体的带电量只能是电子电量的整数倍，人们把这个最小的带电量叫做叫做元电荷．带电体看作点电荷的条件，当一个带电体的形状及大小对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷，是由研究问题的性质决定，与自身大小形状无具体关系．【解答】解：A、元电荷是指最小的电荷量，带电体看作点电荷的条件，当一个带电体的形状及大小对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷，是由研究问题的性质决定，与自身大小形状无具体关系．故A错误B、元电荷是指电子或质子所带的电荷量，数值为e=1.60×10﹣19C，故B错误C、元电荷是指最小的电荷量，不是指质子或者是电子，故C错误D、基元电荷目前被认为是自然界中电荷的最小单元，故D正确．15．在闭合电路中，以下说法中正确的是（）A．在外电路和电源内部，电荷都受非静电力作用B．在电源内部电荷从负极到正极过程中只受非静电力而不存在静电力C．静电力与非静电力对电荷做功都使电荷的电势能减少D．静电力对电荷做功电势能减少，非静电力对电荷做功电势能增加【考点】闭合电路的欧姆定律．【分析】在电源的内部电荷既受非静电力作用，也受静电力作用．在电源的外部只受静电力作用．静电力做功，电势能减小．非静电力做功电势能增大．根据功能关系分析即可．【解答】解：A、在外电路中，电荷只受静电力作用，不受非静电力作用，故A错误．B、在电源的内部电荷既受非静电力作用，也受静电力作用．故B错误．CD、静电力对电荷做功使电荷的电势能减少，非静电力对电荷做功，其他能转化为电势能，使电荷的电势能增加，故C错误，D正确．20．如图所示的电路中，电源内阻不能忽略，电流表和电压表均为理想电表，下述正确的是（）A．若R2短路，电流表示数变小，电压表示数变大B．若R2短路，电流表示数变大，电压表示数变小C．若R4断路，电流表示数变大，电压表示数变小D．若R4断路，电流表示数变大，电压表示数变大【考点】闭合电路的欧姆定律．【分析】若R2短路，外电阻减小．若R4断路，外电阻增大．根据闭合电路欧姆定律分析路端电压和总电流的变化，再分析两个电表读数的变化．【解答】解：AB、若R2短路，外电阻减小，则总电流增大，内电压增大，路端电压减小，通过R3的电流减小，则电流表示数变小．设电阻R1和R3的总电流为I13，总电流增大，通过R4的电流减小，则I13增大，而通过R3的电流减小，故通过R1的电流增大，电压表示数变大．故A正确，B错误．CD、若R4断路，外电阻增大，路端电压增大，则电流表和电压表读数均增大．故C错误，D正确．故选：AD25．如图电路中，电源的内电阻为r，R2、R3、R4均为定值电阻，电表均为理想电表．闭合开关S，当滑动变阻器R1的滑动触头P向右滑动时，电压表示数变大（选填“变大”、“变小”或“不变”），若电流表和电压表的示数变化量的大小分别为△I、△U则小于r（选填“大于”、“小于”或“等于”）．【考点】闭合电路的欧姆定律．【分析】本题电路的结构是：图中R1、R2并联后再与R4串联，与R3并联，电压表测量路端电压，其读数等于R3电压．根据R1接入电路的电阻变化，根据欧姆定律及串并关系，分析电流表和电压表示数变化量的大小．根据闭合电路欧姆定律分析与r的大小关系．【解答】解：当滑动变阻器R1的滑动触头P向右滑动时，其接入电路的电阻变大，外电路总电阻变大，则总电流变小，内电压变小，因此路端电压变大，而电压表测量路端电压，所以电压表示数变大．设R1、R2、R3、R4的电流分别为I1、I2、I3、I4，电压分别为U1、U2、U3、U4．干路电流为I干．路端电压U变大，则I3变大，I干变小，由I4=I干﹣I3变小，U4变小，而U2=U﹣U4，U变大，则U2变大，I2变大，I4=I+I2，I变小．=r．由I干=I+I2+I3，I变小，I2变大，I3变大，I干变小，则由闭合电路欧姆定律U=E﹣I干r，得，即有＜．故＜r△I＞△I干故答案为：变大，小于．5．一个门电路的两个输入端A、B与输出端Z的波形如图所示，则可知该门电路是( )A．与门B．或门C．非门D．与非门考点：简单的逻辑电路．分析：与门的特点：事件的所有条件满足，事件才能发生．或门的特点：只要有一个条件满足，事件就能发生．非门的特点：输入状态和输出状态完全相反．解答：解：将A、B、C、D四个门电路分别代入，与门输入端全为“1”，输出端才为“1”，或门输入端只要有“1”，输出端就为“1”．非门输入端为“1”，输出端为“0”．故可知，该门电路应为与非门；[来源:学|科|网Z|X|X|K]故选：D点评：解决本题的关键掌握门电路的特点，与门的特点：事件的所有条件满足，事件才能发生．或门的特点：只要有一个条件满足，事件就能发生．非门的特点：输入状态和输出状态完全相反．8．一个用半导体材料制成的电阻器D，其电流I随它两端电压U的关系图象如图（a）所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源两端，三个用电器消耗的电功率相同，现将它们连接成如图（b）所示的电路，仍接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别是P D、P1、P2，它们之间的大小关系是( )A．P1=4P2B．P1＞4P2C．P D＞P2D．P D＜P2考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：根据半导体材料的伏安特性曲线可知，随着电压增大，电阻器D的电阻减小，电压减小，电阻增大．电阻器D与两个标准电阻R1、R2并联后接在电压恒为U的电源两端，三个用电器消耗的电功率均为P，此时三个电阻的阻值相等；当将它们连接成如图（b）所示的电路，接在该电源的两端时，电阻器D的电压小于电源的电压，电阻增大，根据并联电路的特点分析其电流与R1、R2电流的关系，再研究功率关系．解答：解：由题，电阻器D与两个标准电阻R1、R2并联后接在电压恒为U的电源两端，三个用电器消耗的电功率均为P，此时三个电阻的阻值相等；当将它们连接成如图（b）所示的电路，接在该电源的两端时，电阻器D的电压小于电源的电压，由（a）图象可知，电阻器D的电阻增大，则有R D＞R1=R2．而R D与R2并联，电压相等，根据欧姆定律得知，电流I D＜I2，又I1=I2+I D，得到I1＜2I2，I1＞2I D．P1=R1，P D=RD，P2=，所以得到P1＜4P2，P D＜P2．故ABC 错误，D正确．故选D点评：本题首先要读懂半导体材料的伏安特性曲线，其次要抓住串并联电路的特点进行分析．15．如图所示电路中，电源的内电阻为r，R2、R3、R4均为定值电阻，电表均为理想电表．闭合电键S，当滑动变阻器R1的滑动触头P向右滑动时，电流表、和电压表的示数变化量的大小分别为△I1、△I 2和△U，下列说法不正确的是( )A．△I1＞△I 2B．电流表示数变大C．电流表示数变大D．＜r考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：图中R1、R2并联后与R4串联，再与R3并联，电压表测量路端电压，等于R3电压．当滑动变阻器R1的滑动触头P向右滑动时，由R1接入电路的电阻变化，根据欧姆定律及串并关系，分析电流表示数的变化，由闭合电路欧姆定律分析两电表示数变化量的比值．解答：解：设R1、R2、R3、R4的电流分别为I1、I2、I3、I4，电压分别为U1、U2、U3、U4．干路电流为I干，路端电压为U．ABC、当滑动变阻器R1的滑动触头P向右滑动时，R1变大，外电路总电阻变大，I干变小，由U=E﹣I干r知，U变大，U3变大，则I3变大．因I干变小，则由I4=I干﹣I3知I4变小，U4变小，而U2=U﹣U4，U变大，则U2变大，I2变大，根据I4=I1+I2，知I1变小，即电流表A1示数变小．电流表A2示数变大．根据I4=I1+I2，I1变小，I2变大，而I4变小，则有△I1＞△I2．故B错误，AC正确．D、由欧姆定律U=E﹣I干r，得=r．由I干=I1+I2+I3，I1变小，I2变大，I3变大，I干变小，则△I1＞△I干，=r．故＜r 故D正确．故选：B．点评：本题是电路的动态变化分析问题，首先要搞清电路的结构，其次要按局部到整体，再回到局部的思路分析．在确定电流表示数变化量与干路电流变化的大小，采用总量法，这是常用方法要学会．13．某一导体的伏安特性曲线如图中AB段所示，关于导体的电阻，下列说法正确的是（）A．电阻变化了5ΩB．电阻变化了15ΩC．电阻变化了20ΩD．电阻变化了30Ω【考点】欧姆定律．【专题】定性思想；方程法；恒定电流专题．【分析】由于伏安特性曲线为曲线时不能用斜率来表示电阻，故在求各点电阻时应采用欧姆定律求解．【解答】解：两点的电阻为：R A=Ω；R B==Ω；故两点间的电阻改变了20﹣15=5Ω；故A正确，BCD错误故选：A【点评】本题考查对伏安特性曲线的了解，要注意明确各点的电阻应通过欧姆定律求解，同时要注意各点的电阻值是该点与坐标原点连线的斜率，不能用曲线的斜率来表示电阻．4．在如图所示的逻辑电路中，其真值表的“输出”这一列数据从上到下依次为（）输入输出0 00 11 01 1A．0，0，0，1 B．1，0，0，0 C．0，1，0，1 D．1，0，1，0【考点】简单的逻辑电路．【分析】图示电路为或非门，当AB输入经或门输出再经非门输出．【解答】解：当AB输入00经或门输出0再经非门输出1，当AB输入01经或门输出1再经非门输出0；当AB输入10经或门输出1再经非门输出0；当AB输入11经或门输出1再经非门输出0；故输出1，0，0，0，故B正确【点评】考查了基本门电路的基本逻辑输入输出关系，理解组合门的输入输出．20．如图所示，电路中定值电阻阻值R大于电源内阻阻值r．闭合电键后，将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3示数变化量的绝对值分别为△U1、△U2、△U3，理想电流表A示数变化量的绝对值为△I，则（）A．△U1大于△U2B．=R+rC．V2的示数增大D．+保持不变【考点】闭合电路的欧姆定律．【专题】比较思想；方程法；恒定电流专题．【分析】理想电压表内阻无穷大，相当于断路．理想电流表内阻为零，相当短路．分析电路的连接关系，根据欧姆定律和闭合电路欧姆定律进行分析．【解答】解：A、根据闭合电路欧姆定律得：U2=E﹣Ir，则得：=r；=R，据题：R＞r，则得△U1＞△U2．故A正确．B、根据闭合电路欧姆定律得：U3=E﹣I（R+r），则得：=R+r，故B正确．C、理想电压表内阻无穷大，相当于断路．理想电流表内阻为零，相当短路，所以R与变阻器串联，电压表V1、V2、V3分别测量R、路端电压和变阻器两端的电压．当滑动变阻器滑片向下滑动时，接入电路的电阻减小，电路中电流增大，则A的示数增大，电路中电流增大，电源的内电压增大，则路端电压减小，所以V2的示数减小，故C错误；D、由上知，+=R+r，保持不变，故D正确．故选：ABD【点评】本题是电路的动态分析问题，关键要理解理想电表的作用，搞清电路的结构，明确电表各测量哪部分电路的电压或电流，根据闭合电路欧姆定律进行分析．19．如图所示，电源电动势为E、内阻为r，R1是滑动变阻器，R2=0.5r，当滑片P处于中点时，电源的效率是50%．当滑片由a端向b端移动的过程中（）A．电源效率增大B．电源输出功率增大C．电压表V1和V的示数比值增大D．电压表V1和V示数变化量△U1、△U的比值始终等于【考点】闭合电路的欧姆定律．【分析】由图可知R2与R1串联，电压表V测路端电压，电压表V1测R1的电压，滑片向b端移动时，滑动变阻器接入电阻增大，则由闭合电路的欧姆定律可知电路中干路电流的变化及路端电压的变化，根据=判断电源效率，当外电路电阻等于内阻时，电源的输出功率最大，根据闭合电路欧姆定律分析电压表示数变化量的比值．【解答】解：A、滑片由a端向b端移动的过程中，R1是逐渐增大，总电阻增大，总电流减小，内阻所占电压减小，路端电压增大，电源的效率=增大，故A正确；B、当外电路电阻等于内阻时，电源的输出功率最大，滑片处于a端时，外电路电阻为R2=0.5r＜r，当滑片P处于中点时，电源的效率是50%，此时路端电压等于内电压，即外电路电阻等于内阻，此时输出功率最大，所以当滑片由a端向b端移动的过程中，电源输出功率先增大后减小，故B错误；C、串联电路电流相等，则=，当滑片由a端向b端移动的过程中，R1增大，增大，故C正确；D、根据闭合电路欧姆定律得：U1=E﹣I（R2+r），U=E﹣Ir，则有：，，则，故D正确．故选：ACD26．如图甲所示电路图中，R是滑动变阻器，电键闭合后，将滑片从A端滑到B端，电源的输出功率和电流表读数作出的图象如图乙所示，则该电源的电动势为16V，滑动变阻器总阻值为224Ω．【考点】路端电压与负载的关系；电功、电功率．【分析】当电源的内外电阻相等时，电源的输出功率最大，由P=I2R列式．当P=0时外电路短路，有E=Ir．联立可求得电源的电动势和内阻．再根据电路中最小电流求滑动变阻器总阻值．【解答】解：当电源的内外电阻相等时，电源的输出功率最大，最大的输出功率为：P m=I2R=r=由图知，P m=8W，即有：8=由图看出：P=0时I=2A，有：E=Ir=2r联立解得：E=16V，r=8Ω当滑片滑至AB的中点时电路中电阻最大，电流最小，设变阻器总电阻为R，则有：0.25=解得：R=224Ω故答案为：16，224．33．如图所示金属小球A和B固定在弯成直角的绝缘轻杆两端，A球质量为2m，不带电，B球质量为m，带正电，电量为q．OA=2L，OB=L，轻杆可绕过O点且与纸面垂直的水平轴无摩擦转动，在过O点的竖直虚线右侧区域存在着水平向左的匀强电场，此时轻杆处于静止状态，且OA与竖直方向夹角为37°．重力加速度为g．（1）求匀强电场的电场强度大小E；（2）若不改变场强大小，将方向变为竖直向上，则由图示位置无初速释放轻杆后，求A球刚进入电场时的速度大小v．【考点】匀强电场中电势差和电场强度的关系；动能定理的应用；电势差与电场强度的关系．【分析】（1）对A、B组成的系统，根据力矩平衡求出匀强电场的场强；（2）对系统运用动能定理，即可求出A球刚进入电场的速度；【解答】解：（1）轻杆处于静止状态时，根据力矩平衡M逆=M顺m A g2Lsin37°=qELcos53°+m B gLsin53°m A=2m，m B=mE=（2）A、B球角速度相等，根据v=ωr，A球线速度是B球线速度的2倍，A球线速度为v，B球线速度为无初速释放轻杆后，直至A球刚进入电场过程中，根据系统动能定理．W合=△E KW GA+W GB+W电B=△E Km A g2L（1﹣cos37°）+（qE﹣m B g）Lsin37°=+m A=2m，m B=m；v A=v，v B=v=答：（1）匀强电场的电场强度大小E为；（2）若不改变场强大小，将方向变为竖直向上，则由图示位置无初速释放轻杆后，A球刚进入电场时的速度大小v为34．如图所示，两平行金属导轨间的距离L=0.4m ，金属导轨所在的平面与水平面夹角θ=37°，在导轨所在平面内，分布着磁感应强度B=0.5T 、方向垂直于导轨所在平面的局部匀强磁场．金属导轨的一端接有电动势E=4.5V 、内阻r=0.5Ω的直流电源．现把一个质量m=0.04kg 的导体棒ab 放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直、且接触良好，导体棒与金属导轨接触的两点间的电阻R 0=2.5Ω，金属导轨电阻不计．（已知最大静摩擦力等于滑动摩擦力．局部匀强磁场全部覆盖导体棒ab ，但未覆盖电源．）（1）求静止时导体棒受到的安培力F 安大小和摩擦力f 大小；（2）若将导体棒质量增加为原来两倍，而磁场则以恒定速度v 1=30m/s 沿轨道向上运动，恰能使得导体棒匀速上滑．（局部匀强磁场向上运动过程中始终覆盖导体棒ab ，但未覆盖电源．）求导体棒上滑速度v 2；（3）在问题（2）中导体棒匀速上滑的过程，求安培力的功率P 安和全电路中的电功率P 电．【考点】安培力；电功、电功率．【分析】（1）根据闭合电路的欧姆定律求得电流，根据F=BIL 求得安培力大小，根据受力分析求得摩擦力大小；（2）导体棒相对于磁场运动，会产生感应电动势，求得回路中的感应电动势，求得电流，根据共点力平衡求得速度；（3）根据P=Fv 求得安培力的功率，根据求得电功率【解答】解：（1）导体棒、金属导轨和直流电源构成闭合电路，根据闭合电路欧姆定律有： I= F 安=BIL=0.30N导体棒所受重力沿斜面向下的分力为：F 1=mg sin37°=0.24N由于F 1小于安培力，故导体棒受沿斜面向下的摩擦力f ，根据共点力平衡条件有：mg sin37°+f=F 安 解得：f=0.06N（2）当导体棒质量加倍后，使其匀速运动需要的安培力也应该加倍F 安′=0.60N 设导体棒匀速速度为v 2E′=BL （v 1﹣v 2）+E I′= F 安′=BI′L 代入数据得：v 2=7.5 m/s（3）P 安=F 安′×v 2=0.6×7.5=4.5WE′=BL （v 1﹣v 2）+E=9V P 电==27W答：（1）静止时导体棒受到的安培力F 安大小为0.3N ，摩擦力f 大小为0.06N ；（2）导体棒上滑速度v 2为7.5m/s（3）安培力的功率P 安为4.5W ，全电路中的电功率P 电为27W。
2016年上海市奉贤区高考物理一模试卷一、单项选择题（共16分，每小题2分．每小题只有一个正确选项．）1．（2分）下列研究采用理想模型方法的是（）A．奥斯特研究电流磁效应B．研究实际带电体时用点电荷代替C．研究合力和两个分力的关系D．布朗研究花粉颗粒的无规则运动2．（2分）如图为一水平弹簧振子做简谐运动的图象，则0.3s末最大值是（）A．振动能量B．振子的加速度C．弹力的功率D．振子的动能3．（2分）理想气体在容积固定的密闭容器中，当温度升高时，则增大的是（）A．分子间的距离B．分子的平均动能C．分子的势能D．分子的速率4．（2分）下列机械能一定减少的情况是（）A．雨点在空中下落B．汽车沿斜坡向上减速行驶C．小铁球做单摆简谐振动D．热气球匀速向上运动5．（2分）A和B两物体在同一直线上运动的v﹣t图线如图，已知在第3s末两个物体相遇，则此过程中两物相同的是（）A．加速度B．出发地C．速度方向D．合外力6．（2分）如图，某时刻振幅、频率均相同的两列波相遇，实线表示波峰，虚线表示波谷．则再过半个周期，在波谷的质点是（）A．O质点B．P质点C．N质点D．M质点7．（2分）一物体自空中的A点以一定的初速度竖直向上抛出，1s后物体的速率变为10m/s，此时物体的位置和速度方向是（不计空气阻力，重力加速度g=10m/s2）（）A．在A点上方，向上B．在A点下方，向下C．在A点上方，向下D．在A点下方，向上8．（2分）如图所示，斜面小车M静止在光滑水平面上，一边紧贴墙壁．若再在斜面上加一物体m，且M、m相对静止，则此时小车受力个数为（）A．6B．5C．4D．3二、单项选择题Ⅱ（共24分，每小题3分．每小题只有一个正确选项．）9．（3分）如图所示，为自行车的传动机构，行驶时与地面不打滑．a、c为与车轴等高的轮胎上的两点，d为轮胎与地面的接触点，b为轮胎上的最高点．行驶过程中（）A．c处角速度最大B．a处速度方向竖直向下C．b处向心加速度指向dD．a、b、c、d四处对地速度大小相等10．（3分）如图甲，一定质量的理想气体的状态变化过程的V﹣T图象。
上海市闵行区高考物理一模试卷一、单项选择题Ⅰ（每题3分，共24分）1．1960年第11届国际计量大会通过了国际单位制（SI），下列属于国际单位制规定的力学基本物理量的是（）A．加速度B．速度C．质量D．重力2．做匀速圆周运动的物体（）A．一定是受力平衡的B．一定是受力不平衡的C．视情况而定，有可能平衡，有可能不平衡D．所受的向心力一定与其他外力平衡3．下列关于摩擦力的说法中正确的是（）A．静止的物体不可能受到滑动摩擦力B．相对静止的两个物体之间，也可能有摩擦力C．有相对运动的两物体之间一定存在着摩擦力D．运动物体受到的摩擦力的方向总是与它的运动方向相反4．下列关于热学规律的说法中正确的是（）A．温度低的物体内能小B．物体吸收热量，其温度一定升高C．自然界中自发进行的与热现象有关的宏观物理过程都具有方向性D．悬浮在液体中的固体颗粒越大，周围液体分子撞击的机会越多，布朗运动越明显5．下列关于静电场的说法中正确的是（）A．电场强度大的地方电势高，电场强度小的地方电势低B．电场中任意两点之间的电势差与零电势点的选取有关C．单位正电荷在电场中某点具有的电势能越大，该点的电势越高D．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功一定为零6．物体在三个共点恒力F1、F2、F3的作用下做匀速直线运动，若突然撤去F2，则该物体（）A．可能做匀加速直线运动B．可能继续做匀速直线运动C．可能做变减速直线运动D．可能做变加速曲线运动7．如图所示，小球P连接着轻质弹簧，放在光滑水平面上，弹簧的另一端固定在墙上，O点为它的平衡位置，把P拉到A点，使OA=1cm，轻轻释放，经0.4s 小球运动到O点．如果把P拉到A′点，使OA′=2cm，则释放后小球这一次运动到O点所需的时间为（）A．0.2s B．0.4s C．0.6s D．0.8s8．如图所示，劈a放在光滑水平桌面上，物体b放在劈a的光滑斜面顶端，b 由静止开始沿斜面自由滑下的过程中，a对b做的功为W1，b对a做的功为W2，则下列关系中正确的是（）A．W1=0，W2=0 B．W1＞0，W2＞0 C．W1＜0，W2＞0 D．W1＞0，W2＜0二、单项选择题Ⅱ（每题4分，共16分）9．如图所示，在水平桌面上的A点，有一个质量为m的物体，以初速度v0被抛出，不计空气阻力，当它到达B点时，其动能为（）A．mv02+mgH B．mv02+mgh C．mgH+mgh D．mv02+mg（H﹣h）10．如图所示，水平面上，橡皮绳一端固定，另一端连接两根弹簧，连接点P在F1、F2和F3三力作用下保持静止，下列判断正确的是（）A．F1＞F2＞F3B．F3＞F1＞F2C．F2＞F1＞F3D．F3＞F2＞F111．如图所示，A为电磁铁，C为胶木秤盘，A和C（包括支架）的总重量M，B 为铁片，质量为m，整个装置用轻绳悬于O点，当电磁铁通电，铁片被吸引上升的过程中，轻绳上拉力（）A．F=mg B．Mg＜F＜（M+m）g C．F=（M+m）g D．F＞（M+m）g 12．如图，a、b、c、d是均匀介质中x轴上的四个质点，相邻两点的间距依次为2m、4m和6m．一列简谐横波以2m/s的波速沿x轴正向传播，在t=0时刻到达质点a处，质点a由平衡位置开始竖直向下运动，t=3s时质点a第一次到达最高点．下列说法中正确的是（）A．在t=3s时刻波恰好传到质点d处B．在t=5s时刻质点c恰好到达最高点C．在4s＜t＜6s的时间间隔内质点c向下运动D．质点b开始振动后，经过2秒，其振动形式传递到了C处三、填空题（每题4分，共20分）13．如图所示，放在粗糙水平面上的物体，同时受到两个方向相反的水平力F1=6N 和F2=2N作用下处于静止状态．则所受摩擦力方向是；若撤去力F1，则物体所受的合力大小为N．14．某行星和地球绕太阳公转的轨道均可视为圆．每过N年，该行星会运行到日地连线的延长线上，如图所示．地球和行星做圆周运动所需的向心力来源于，该行星与地球的公转半径比为．15．如图，O是一固定的点电荷，另一点电荷P从很远处以初速度v0射入点电荷O的电场，在电场力作用下的运动轨迹是曲线MN．a、b、c是以O为中心，分别以R a、R b、R c为半径画出的三个圆，且R c﹣R b=R b﹣R a．1、2、3、4为轨迹MN与三个圆的一些交点．以|W12|表示点电荷P由1到2的过程中电场力做功的大小，|W34|表示由3到4的过程中电场力做功的大小，则P、O两点电荷（选填“同号”、“异号”）；|W12| 2|W34|（选填“＞”、“＜”或“=”）．16．如图所示，竖直放置的弯曲管a管封闭，d管开口，b、c管连接处有一关闭的阀门K．液体将两段空气封闭在管内，管内各液面间高度差是h3＞h1＞h2，且h3＜2h2．现将阀门K打开，则会出现的情况是h1（选填“增大”、“减小”）；（选填“h2”、“h3”或“h2和h3”）为零．17．如图（a）所示，一圆盘可绕过其圆心的水平轴在竖直平面内转动，在圆盘的边缘上绕有足够长的细线，细线上A点处有一标记（图中的黑点）．沿水平方向匀加速拉动细线的一端使圆盘转动，细线与圆轮边缘无相对滑动，同时用频闪照相技术将细线上标记的运动拍摄下来，照片如图（b）所示，A1、A2、A3、A4表示不同时刻黑点的位置．已知照片背景为厘米刻度尺，光源的频闪周期为T．要由图（b）照片提供的信息求出A3标记时圆轮转动的角速度，还需直接测量的物理量是；从拍摄到A3的标记起（此时圆盘角速度为ω）再经过3个频闪周期，圆盘的角速度ω′=．四、综合题（共40分）18．回答下列问题：（1）图（a）是用力传感器对单摆振动过程进行测量的装置图，图（b）是力传感器连接的计算机屏幕所显示的F﹣t图象，根据图（b）的信息可得，摆球摆到最低点的时刻为s，摆长为m （取π2=10）．（2）单摆振动的回复力是A．摆球所受的重力B．摆球重力在垂直悬线方向上的分力C．悬线对摆球的拉力D．摆球所受重力和悬线对摆球拉力的合力（3）某同学的操作步骤如下，其中正确的是A．取一根细线，下端系住直径为d的金属小球，上端缠绕在铁架台上B．用米尺量得细线长度l，测得摆长为l+d/2C．在摆线偏离竖直方向5°位置释放小球D．让小球在水平面内做圆周运动，测得摆动周期，再根据公式计算重力加速度．19．一根粗细均匀的玻璃管长为80cm，一端开口，一端封闭．管内有一段25cm 长的汞柱将一段空气柱封闭于管中，当玻璃管水平放置时，空气柱长为40cm．问当玻璃管开口向下竖直放置时，管内空气柱长为多少？（假设温度保持不变，外界大气压为76cmHg）某同学解法为：p1=76cmHg p2=76﹣25=51cmHg此过程为等温变化p1V1=p2V2L2==76×=60.8cm你认为他的解法是否正确？若正确，请说明理由；若错误，也请说明理由，并且解出正确的结果．20．光滑绝缘水平面上有一水平向右的匀强电场，其场强大小分布如图（a）所示．两个质量均为m的带电小球A和B由长为2L的轻杆相连，组成一带电系统，球A带电量为+2q，球B带电量为﹣q．t=0时刻，带电系统由如图（b）所示位置从静止开始运动．若视小球为质点，不计轻杆的质量，求：（1）当球B刚进入电场时，带电系统速度v1的大小；（2）当球A刚离开电场时，带电系统速度v2的大小；（3）通过分析、计算、推理，描述带电系统中的球B从x=0到x=5L的运动状态，并作出对应的v﹣t图．上海市闵行区高考物理一模试卷参考答案与试题解析一、单项选择题Ⅰ（每题3分，共24分）1．1960年第11届国际计量大会通过了国际单位制（SI），下列属于国际单位制规定的力学基本物理量的是（）A．加速度B．速度C．质量D．重力【考点】力学单位制．【分析】国际单位制由基本单位和导出单位组成，国际单位制在力学中规定了三个基本物理量，分别为长度、质量、时间，它们在国际单位制中的单位称为力学基本单位．【解答】解：国际单位制由基本单位和导出单位组成，力学中的基本物理量有三个，它们分别是长度、质量、时间，它们的单位分别为米、千克、秒．故ABD 错误，C正确．故选：C2．做匀速圆周运动的物体（）A．一定是受力平衡的B．一定是受力不平衡的C．视情况而定，有可能平衡，有可能不平衡D．所受的向心力一定与其他外力平衡【考点】匀速圆周运动．【分析】匀速圆周运动速度大小不变，方向变化，是变速运动．做匀速圆周运动的物体受到的合外力的方向始终指向圆心．【解答】解：A、匀速圆周运动速度大小不变，方向变化，是变速运动，不可能处于平衡状态，故AC错误，B正确．D、做匀速圆周运动的物体受到的合外力提供向心力，不能说做匀速圆周运动的物体受到向心力．故D错误．故选：B3．下列关于摩擦力的说法中正确的是（）A．静止的物体不可能受到滑动摩擦力B．相对静止的两个物体之间，也可能有摩擦力C．有相对运动的两物体之间一定存在着摩擦力D．运动物体受到的摩擦力的方向总是与它的运动方向相反【考点】摩擦力的判断与计算．【分析】摩擦力产生的条件是接触、挤压、相对运动或有相对运动的趋势；而摩擦力的方向总是阻碍物体之间的相对运动的，故一定与相对运动或相对运动趋势的方向相反．【解答】解：A、静止的物体可以受到滑动摩擦力的作用，如在地面上滑行的物体，地面受到是滑动摩擦力．故A错误；B、相对静止的两个物体之间，也可能有摩擦力，比如：正在沿着斜向上运动皮带上的物体，故B正确；C、摩擦力产生的条件：接触面粗糙；相互接触挤压；有相对运动或相对运动趋势，而有相对运动的两物体之间，接触面不一定粗糙，因此不一定存在着摩擦力，故C错误；D、摩擦力的方向可能与运动方向相同，也可能与运动的方向相反，但总是和物体之间的相对运动的方向或相对运动趋势的方向相反．故D错误．故选：B．4．下列关于热学规律的说法中正确的是（）A．温度低的物体内能小B．物体吸收热量，其温度一定升高C．自然界中自发进行的与热现象有关的宏观物理过程都具有方向性D．悬浮在液体中的固体颗粒越大，周围液体分子撞击的机会越多，布朗运动越明显【考点】热力学第二定律；温度是分子平均动能的标志；物体的内能．【分析】物体的内能取决于物体的温度、体积和物质的量；根据热力学第一定律可知，做功和热传递均可以改变物体的内能；热力学第二定律说明了自然界中自发进行的与热现象有关的宏观物理过程都具有方向性；能根据分子运动解释布朗运动的性质，知道温度越高、颗粒越小，布朗运动越明显．【解答】解：A、内能取决于温度、体积以及物质的量，温度低的物体内能不一定小，故A错误；B、物体吸收热量的同时如果对外做功，则内能可能减小，温度也可能减小，故B错误；C、根据热力学第二定律可知，自然界中自发进行的与热现象有关的宏观物理过程都具有方向性，故C正确；D、悬浮在液体中的固体颗粒越小，周围液体分子撞击越不平衡，布朗运动越明显，故D错误．故选：C．5．下列关于静电场的说法中正确的是（）A．电场强度大的地方电势高，电场强度小的地方电势低B．电场中任意两点之间的电势差与零电势点的选取有关C．单位正电荷在电场中某点具有的电势能越大，该点的电势越高D．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功一定为零【考点】电场；电势．【分析】电场强度大小反映电场的强弱，电势高低反映试探电荷在该位置电势能的高低，两者并无直接关系．【解答】解：A、电场强度大小和电势高低无直接关系；如在正电荷的电场中，离正电荷近，电场强度大，电势高，离正电荷远，电场强度小，电势低；而在负电荷的电场中，离负电荷近，电场强度大，电势低，离负电荷远，电场强度小，电势高；故A错误；B、电势是相对的，是相对于零电势点而言的，电场中某点电势与零电势点的选取有关，而电场中某两点间的电势差与零电势点选取无关，故B错误；C、根据公式φ=，单位正电荷在电场中某点具有的电势能越大，该点的电势越高，故C正确；D、将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功不一定为零，因为中间过程中电场力不一定为零，故D错误；故选：C．6．物体在三个共点恒力F1、F2、F3的作用下做匀速直线运动，若突然撤去F2，则该物体（）A．可能做匀加速直线运动B．可能继续做匀速直线运动C．可能做变减速直线运动D．可能做变加速曲线运动【考点】曲线运动．【分析】物体受到三个力的作用，物体做匀速直线运动，这三个力是平衡力，如果其中一个力突然消失，剩余的两个力的合力与撤去的力等值、反向、共线，是非平衡力，物体在非平衡力的作用下一定改变了物体的运动状态；曲线运动的条件是合力与速度不共线．【解答】解：有一个作匀速直线运动的物体受到三个力的作用，这三个力一定是平衡力，如果突然撤去F2，剩余的两个力的合力与撤去的力等值、反向、共线，这个合力恒定不变．若物体的速度方向与此合力方向相同，则物体将匀加速直线运动，若剩余的两个力的合力与物体的速度方向相反，则物体做匀减速直线运动．曲线运动的条件是合力与速度不共线，当其余两个力的合力与速度不共线时，物体做曲线运动；若由于合力恒定，故加速度恒定，即物体做匀变速曲线运动，剩余的两个力的合力方向与原来速度方向垂直，则物体做类似于平抛运动，故A 正确，BCD错误；故选：A7．如图所示，小球P连接着轻质弹簧，放在光滑水平面上，弹簧的另一端固定在墙上，O点为它的平衡位置，把P拉到A点，使OA=1cm，轻轻释放，经0.4s 小球运动到O点．如果把P拉到A′点，使OA′=2cm，则释放后小球这一次运动到O点所需的时间为（）A．0.2s B．0.4s C．0.6s D．0.8s【考点】简谐运动的振幅、周期和频率．【分析】根据弹簧振子的周期公式，知弹簧振子的周期与振幅无关，小球第一次运动到O点的时间为四分之一周期．【解答】解：将弹簧振子的振幅从1cm增大到2cm．由于弹簧振子的周期与振幅无关，所以周期不变，释放后小球第一次运动到O点所需的时间为四分之一周期，还是0.4s．故B正确，A、C、D错误．故选B．8．如图所示，劈a放在光滑水平桌面上，物体b放在劈a的光滑斜面顶端，b 由静止开始沿斜面自由滑下的过程中，a对b做的功为W1，b对a做的功为W2，则下列关系中正确的是（）A．W1=0，W2=0 B．W1＞0，W2＞0 C．W1＜0，W2＞0 D．W1＞0，W2＜0【考点】动量守恒定律；功的计算．【分析】根据动量守恒分析两物体的运动情况，再根据力与位移方向的夹角来判断力是否做功，当力与位移的夹角为90°时，力对物体不做功．斜面对小物体的弹力做的功不为零．【解答】解：滑块和斜面体系统机械能守恒，总动量也守恒；根据动量守恒可知，b向左下滑时，a具有向右的速度，向右运动，物体的位移如图所示；滑块受重力、支持力，斜面受重力、支持力和压力；对斜面体a，受到的压力垂直斜面向下，水平向右方向有分力，a向右有位移，由W=FScosθ知．压力做正功，故W2＞0；滑块和斜面体系统机械能守恒，故斜面体a增加的机械能等于滑块b减小的机械能，故支持力对滑块b做负功，即W1＜0；故C正确，ABD错误．故选：C．二、单项选择题Ⅱ（每题4分，共16分）9．如图所示，在水平桌面上的A点，有一个质量为m的物体，以初速度v0被抛出，不计空气阻力，当它到达B点时，其动能为（）A．mv02+mgH B．mv02+mgh C．mgH+mgh D．mv02+mg（H﹣h）【考点】平抛运动．【分析】小球做平抛运动，只受重力，机械能守恒，根据机械能守恒定律列式求解即可．【解答】解：小球做平抛运动，只受重力，机械能守恒，其减小的重力势能等于增加的动能，即mgh=E KB﹣解得：E KB=mgh+故选：B．10．如图所示，水平面上，橡皮绳一端固定，另一端连接两根弹簧，连接点P 在F1、F2和F3三力作用下保持静止，下列判断正确的是（）A．F1＞F2＞F3B．F3＞F1＞F2C．F2＞F1＞F3D．F3＞F2＞F1【考点】共点力平衡的条件及其应用；物体的弹性和弹力．【分析】如果一个物体受到三个力的作用也能处于平衡状态，叫做三力平衡．很显然这三个力的合力应该为零．而这三个力可能互成角度，也可能在一条直线上；对于三力平衡，一般根据“任意两个力的合力与第三个力等大反向”的关系，借助三角函数、相似三角形等手段求解；或将某一个力分解到另外两个力的反方向上，得到的这两个分力势必与另外两个力等大、反向；对于多个力的平衡，利用先分解再合成的正交分解法．本题对P点受力分析，可以运用合成法、分解法、正交分解法求解．【解答】解：对P点受力分析，如图，根据共点力平衡条件有：F1=F3cos30°=F3F2=F3sin30°=F3因而F3＞F1＞F2故选：B．11．如图所示，A为电磁铁，C为胶木秤盘，A和C（包括支架）的总重量M，B 为铁片，质量为m，整个装置用轻绳悬于O点，当电磁铁通电，铁片被吸引上升的过程中，轻绳上拉力（）A．F=mg B．Mg＜F＜（M+m）g C．F=（M+m）g D．F＞（M+m）g【考点】牛顿运动定律的应用-超重和失重．【分析】通电后，铁片被吸引上升．常识告诉我们，铁片被吸引，向电磁体运动靠近，其运动情况是变加速运动，即越靠近电磁铁，吸力越大，加速度越大，根据F=ma可知，此过程中超重．【解答】解：当电磁铁通电前，绳的拉力应为（M+m）g；当电磁铁通电后，铁片被吸引上升．常识告诉我们，铁片被吸引，向电磁体运动靠近，其运动情况是变加速运动，即越靠近电磁铁，吸力越大，加速度越大．根据F=ma可知，此过程中超重，吸引力大于铁片重力．由于磁力，将整个电磁铁装置与铁片联系到一起．因为电磁铁吸引铁片的吸引力大于铁片的重力，则根据作用力与反作用力原理，铁片吸引电磁铁的力F'为F的反作用力，大小相等、方向相反，且作用在两个不同的物体上．所以，绳的拉力大于（M+m）g．所以选项D正确，ABC错误．故选D12．如图，a、b、c、d是均匀介质中x轴上的四个质点，相邻两点的间距依次为2m、4m和6m．一列简谐横波以2m/s的波速沿x轴正向传播，在t=0时刻到达质点a处，质点a由平衡位置开始竖直向下运动，t=3s时质点a第一次到达最高点．下列说法中正确的是（）A．在t=3s时刻波恰好传到质点d处B．在t=5s时刻质点c恰好到达最高点C．在4s＜t＜6s的时间间隔内质点c向下运动D．质点b开始振动后，经过2秒，其振动形式传递到了C处【考点】波长、频率和波速的关系；横波的图象．【分析】由题“在t=0时刻到达质点a处，质点a由平衡位置开始竖直向下运动，t=3s时a第一次到达最高点”可确定出该波的周期．根据a与c间的距离，由t=求出波从a传到c的时间．根据时间t=5s与周期的关系，分析质点c的状态．【解答】解：A、ac间距离为x=6m，波在同一介质中匀速传播，x=vt=2×3=6m，即在t=3s时刻波恰好传到质点c处．故A错误．B、设该波的周期为T，由题可得，T=3s，得T=4s．波从a传到c的时间为t==3s，则在t=5s时刻质点c已振动了2s，而c起振方向向下，故在t=5s时刻质点c恰好经过平衡位置向上．故B错误．C、根据题意有，得T=4s，在4s＜t＜6s的时间间隔内，质点c已振动了1s＜t＜3s，质点c正从波谷向波峰运动，即向上运动．故C错误D、bc间的距离x=4m，波在同一介质中匀速传播，则波从b传到c的时间为．故D正确．故选：D．三、填空题（每题4分，共20分）13．如图所示，放在粗糙水平面上的物体，同时受到两个方向相反的水平力F1=6N 和F2=2N作用下处于静止状态．则所受摩擦力方向是水平向右；若撤去力F1，则物体所受的合力大小为0N．【考点】共点力平衡的条件及其应用；摩擦力的判断与计算．【分析】由平衡条件求出物体受到的静摩擦力，然后确定最大静摩擦力的大小，再根据题意求出物体受到的合力．【解答】解：物体在水平方向受到：F1=6N、F2=2N与摩擦力作用而静止，处于平衡状态，由平衡条件得：F1=F2+f，静摩擦力f=F1﹣F2=6﹣2=4N，方向水平向右；最大静摩擦力一定大于等于4N．若撤去力F1=6N，物体受到推力F2=2N作用，由于最大静摩擦力大于等于4N，则F2小于最大静摩擦力，物体静止不动，所受合力为零；故答案为：水平向右，0．14．某行星和地球绕太阳公转的轨道均可视为圆．每过N年，该行星会运行到日地连线的延长线上，如图所示．地球和行星做圆周运动所需的向心力来源于万有引力，该行星与地球的公转半径比为．【考点】万有引力定律及其应用．【分析】由图可知行星的轨道半径大，那么由开普勒第三定律知其周期长，其绕太阳转的慢．每过N年，该行星会运行到日地连线的延长线上，说明N年地球比行星多转1圈，即行星转了N﹣1圈，从而再次在日地连线的延长线上，那么，可以求出行星的周期是年，接着再由开普勒第三定律求解该行星与地球的公转半径比．【解答】解：地球和行星做圆周运动所需的向心力来源于地球和行星受到的万有引力；由图可知行星的轨道半径大，那么由开普勒第三定律知其周期长．每过N年，该行星会运行到日地连线的延长线上，说明从最初在日地连线的延长线上开始，每一年地球都在行星的前面比行星多转圆周的N分之一，N年后地球转了N圈，比行星多转1圈，即行星转了N﹣1圈，从而再次在日地连线的延长线上．所以行星的周期是年，根据开普勒第三定律有，即：==故答案为：万有引力，15．如图，O是一固定的点电荷，另一点电荷P从很远处以初速度v0射入点电荷O的电场，在电场力作用下的运动轨迹是曲线MN．a、b、c是以O为中心，分别以R a、R b、R c为半径画出的三个圆，且R c﹣R b=R b﹣R a．1、2、3、4为轨迹MN与三个圆的一些交点．以|W12|表示点电荷P由1到2的过程中电场力做功的大小，|W34|表示由3到4的过程中电场力做功的大小，则P、O两点电荷异号（选填“同号”、“异号”）；|W12| ＞2|W34|（选填“＞”、“＜”或“=”）．【考点】电势差与电场强度的关系；电势能．【分析】根据2、3间和3、4间电场强度的大小关系，由公式U=Ed分析它们间电势差的关系，再分析电场力做功的大小．由轨迹可判定P、Q必定是异号．若P的初速度方向的延长线与O之间的距为零，点电荷将做直线运动．【解答】解：根据电场线的分布情况可知，2、3间的场强大于3、4间场强，由公式U=Ed分析得知，2、3间的电势差大于3、4间的电势差，所以1、2间的电势差大于3、4间电势差的2倍，即有|U12|＞2|U34|，由电场力做功公式W=qU 得，|W12|＞2|W34|．由轨迹的弯曲方向可判定两电荷间存在引力，是异号电荷．故答案为：异号，＞．16．如图所示，竖直放置的弯曲管a管封闭，d管开口，b、c管连接处有一关闭的阀门K．液体将两段空气封闭在管内，管内各液面间高度差是h3＞h1＞h2，且h3＜2h2．现将阀门K打开，则会出现的情况是h1增大（选填“增大”、“减小”）；h3（选填“h2”、“h3”或“h2和h3”）为零．【考点】理想气体的状态方程．【分析】抓住打开阀门前后各部分封闭气体压强的变化，灵活运用已知条件：h3＞h1＞h2．【解答】解：d管开口与空气连通，则其压强为一个大气压，可以判断a管及b、c管内气体压强小于一个大气压．打开阀门K，由b、c管处与大气相通，则压强会变为一个大气压，又P c=P0﹣ρgh3，由此判断，一定有：h3=0；说明阀门K打开后，bc部分气体压强从小于P0变成等于大气压强P0，b、c的压强增大了，假设h1不变，则a部分气体气体要缩小，水银柱h1要上升，所以h1增大故答案为：增大，h317．如图（a）所示，一圆盘可绕过其圆心的水平轴在竖直平面内转动，在圆盘的边缘上绕有足够长的细线，细线上A点处有一标记（图中的黑点）．沿水平方向匀加速拉动细线的一端使圆盘转动，细线与圆轮边缘无相对滑动，同时用频闪照相技术将细线上标记的运动拍摄下来，照片如图（b）所示，A1、A2、A3、A4表示不同时刻黑点的位置．已知照片背景为厘米刻度尺，光源的频闪周期为T．要由图（b）照片提供的信息求出A3标记时圆轮转动的角速度，还需直接测量的物理量是圆盘半径；从拍摄到A3的标记起（此时圆盘角速度为ω）再经过3个频闪周期，圆盘的角速度ω′=．【考点】线速度、角速度和周期、转速．。
