模具图上零件明细表及物料钉单填写的标准化一、模具图零件明细表的格式及填写方法BOM表采用东江标准格式，根据模具规格书、客户资料、定案评审记录及模具实际设计情况填写；并尽量采用技术部UG二次开发的“BOM表自动生成功能”来完成填写。
从左至右分别填写：零件编序号(ITEM)、零件名称（DESCRIPTION）、数量（QTY）、材料/供应商（MATERIAL/SUPPLIER）、尺寸/牌号（SIZE/CAT．NO．）、备注内容（HEAT TREATMENT）。
1、其中零件编序一般依照以下顺序：模胚组板——成型件——浇注系统相关零件——脱模构件——限位、管位零件——热流道系统相关零件——运水系统相关零件——辅助装置——紧固件。
2、零件的命名零件命名时必须从《模具零件的中英文标准命名》标准中去选取合适的名称，中英文都必须填写正确（国内客户<模号为1字头>）；若确实在标准中未有恰当的名称，需要使用超出标准规定的名称，也应该先填写《新增模具零件中英文标准名称申请表》，获得技术部标准化组批准后才可使用。
3、“数量”的填写即为模具中用到此相同零件的准确数量，若要为客户提供备件，则应采用“a+b”的形式。
例：某“下模镶件”在模具中使用到的数量为8个，准备为客户提供2个备用件，其数量应填写为“8+2”。
4、“材料/供应商”栏的填写1）、若零件为非标准件，则应填写所选用的正确的材料代号。
比如钢材类的：S50C、1050、01、738、P20、1.2344、GS2344、2083等。
2）、若零件为标准件，则应填写此标准件的品牌名称。
如：STD、DAIDO、DME、HASCO、MOLDMASTER、RABOUDIN、正钢、司达行等。
3）、若零件为购买某标准件的相同尺寸规格，则应填写为“品牌EQV”的形式。
如：DME EQV、HASCO EQV等。
4）、若此零件为客供，且无从知道其具体材料，则可填写客户公司名称或不填，并在备注栏填写“客供”。

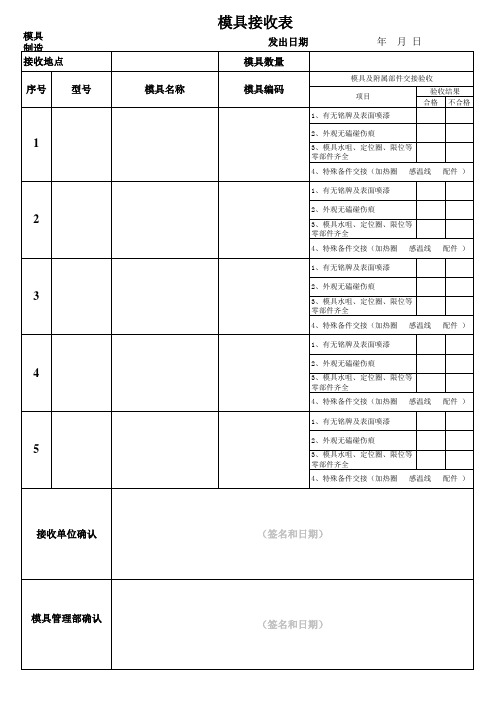

四F01 工、模具登记表保管部门：页次：登记人：四F02 个人工具借用卡No.说明：1．此卡由工具保管部门保管；2．保管部门应定期清点。
四F03 机器设备卡No.审核：制卡：四F04 机器设备预防保养卡月份：说明：1．每日由一级保养责任者保养；2．二级责任者不定期检查；3．符号：√良，△尚可，⨯不良。
四F06 机器设备使用说明书No.说明：1．每一部机器设备应附有操作使用说明书；2．作为教育新手使用。
四F07 机器设备性能及消耗动力表四F08 空气压缩机定期查检表月份说明：检查符号√良△尚可⨯不良四F09 计量仪器校验记录卡No.说明：1．计量仪器应定期校验；2．下次检验时间应明示于计量仪器明显位置。
四F10 机器设备消费性部件资料表四F13 设备故障检修表 No.日期：检修验收主管/日期：记录：四F14 设备检修履历卡部门： No.检修记录：记录人：四F15 协作厂商资料卡共2页第1页一、组织及状况1.名称2.类型：□国营 □私营 □外资3.地址：（1）公司： （2）工厂：4.业务范围：5.登记资本：6.登记情形：（1）公司登记证： （2）营业登记证：二、员工状况三、生产设备共2页 第2页1. 2.建筑物：①工厂面积 ④建厂日期 ②办公室面积 ⑤建筑结构 ③仓库面积 五、工作环境①照明 ②通风 ③通路标示 ④清洁状况 ⑤防火设备 六、目前承制能力及转包情形七、往来厂商八、往来银行九、经办者意见（本公司填写）：四F16 设备突发故障处理报告四F18 设备维修申请单No.四F19 设备请购报告No.日期：。
模具类零件名称中英⽂及标识⼀览表类别中⽂名称英⽂名称 (DESCR)标识(SORT)类别中⽂名称英⽂名称 (DESCR)标识(SORT)模胚MOLDBASE M000上模运⽔零件CAV WATER PART AW**上码模板FIX CLAMP PLATE MA09下模运⽔零件COR WATER PART BW**顶针底板(加)EJ BOTTOM PLATE ADD MA-8喉塞PIPLE PLUG WG**顶针底板EJ BOTTOM PLATE MA08堵头COPPER PLUG WT**顶针⾯板(加)EJ UP PLATE ADD MA-7快速接头CONNECTORS WL**顶针⾯板EJ UP PLATE MA07喉通EXTENSION PLUGS WP**热流道模板HOT RUNNER PLATEMA06管接头NIPPLE WC**⽀承板SPACE PLATE MA05隔⽚BAFFLES WS**⾯板TOP CLAMP PLATE MA04螺旋柱HELIX PILLAR WH**⽔⼝推板PUSH PLATE MA03胶圈"O" RING WO**A板托板(加)SUP PLATE A ADD MA-2中间喉塞SEAL PLUGWB**A 板托板SUP PLATE A MA02集⽔器CATCHMENT UTENSIL WJ**A 板 A PLATE MA01三通接头 3 CHANNELS NIPPLE WD**推板PUSH PLATE MB01直通接头DIRECT NIPPLE WE**推板(加)PUSH PLATE ADD MB-1弯管接头FLEX TUBE WF**B 板 B PLATE MB02铜管COPPER TUBE WI**B 板托板SUP PLATE B MB03软管SOFT TUBEWK**B 板托板(加)SUP PLATE B ADD MB-3C 板SPACE PLATE MB04回针RETURN PIN GR**顶针⾯板EJ UP PLATE MB05弹簧柱SPRING PILLAR GB**顶针⾯板(加)EJ UP PLATE ADD MB-5直⾝边钉GUIDE PINGP**顶针底板EJ BOTTOM PLATE MB06有托边钉SHOULD GUIDE PIN GS**顶针底板(加)EJ BOTTOM PLATE ADD MB-6中托边MIDDLE GUIDE GN**底板BOTTOM PLATE MB07定位司CENTER BUSH GC**底板(加)BOTTOM PLATE ADD MB-7中托司MIDDLE GUIDE BUSH GM**下码模板MOVE CLAMP PLATEMB09直司STRAIGHT BUSH GH**托司GUIDE BUSHGT**定位圈LOCATING RING LC**直⾝边锁STRAIGHT INTERLOCKS GK**整体唧嘴WHOLE SPRUE LW**⽅形互锁TEC TAP INTERLOCKS GA**延伸唧嘴EXTENDED SPRUE LE**圆形互锁ROU TAP INTERLOCKSGD**唧嘴SPRUE LS**唧嘴套SPRUE BUSH LB**垃圾钉STOP PIN XS**⽔⼝司RUNNER BUSH LR**管钉DOWEL PIN XP**热唧嘴HOT SPRUE LH**斜边ANGLE PIN XA**热嘴套HOT SPRUE BUSH LV**齿轮GEAR WHEEL XG**导热套DISTRIBUTOR TUBE LA**轴承BEARINGXB**发热管TUBE HEATER LN**马达HYDRAULIC MOTOR XM**热电偶PROBE HEATERLJ**键KEY XY**探针PROBE LM**垫圈WASHERXW**分流探针DISTRIBUTOR PROBE LD**开⼝介⼦RINGENT WASHER XX**定位件END CAP LF**⽀承柱SUPPORT PILLAR XU**发热圈NOZZLE HEATER LO**锁模块LOCK BLOCK XK**喷嘴NOZZLE CORE LG**⽓阀开关VALVE SWITH XV**间隔套NOZZLE SPACER LI**电源插坐POWER CONNECTOR XT**探针套PROBE BUSH LT**温控插坐THERMO CONNECTOR XC**调节环ADJUSTMENT RING LP**接线盒MOUNTING BOX XO**定位环REGISTER RING LQ**油缸HTDRAULIC CYLINDER XH**六⾓螺丝SIX HORN SCREWLL**K.O镶件K.O INSERTXI**模板类 (M )流道系统类（L ）模具类零件名称中英⽂及标识⼀览表命名：模号 +“_"+ 标识命名：模号 +“_"+标识命名：模号 +“_"+标识命名：模号+“_"+标识命名：模号+“_"+标识冷却（ W ）回针 边钉 边司（G ）功能件（X ）限位司STOP SLEEVE LU**⽇期镶件DATE INSERT XD**中⼼柱CEN SUP PADS LX**材料镶件MATERIAL INSERT XE**挡料环DROOL RING LY**感应开关LIMIT SWITCH XL**热流道板HOT MANIFOLD LK**计数器COUNTER VIEW XF**隔热板INSULATOR SHEETS LZ**⾏位定位器SLIDE RETAINER XR**单个针阀热嘴SINGLE VALVE GATE LH-V 接线开关MOUNTING SWITCH XN**分流锥SPRUE SPREADER L1**⽓缸AIR CYLINDER XZ**针阀系统VALVE GATE SYS L2**传感器SENSORXQ**隔离环INSULATING RING L3**喷嘴头NOZZLE TIP L4**上内模CAVITY AI**密封帽SEALING CAP L5**下内模COREBI**限位螺丝STOP SCREWUR**上内模镶件CAVITY INSERT AD**下内模镶件CORE INSERT BD**杯头螺丝SHCS VS**⾏位滑块SLIDE SI**平头螺丝FHCS VF**⾏位块SLIDE BLOCK SD**⽆头螺丝SHSSVN**⾏位镶件SLIDE INSERT SS**波⼦螺丝BALL VB**斜顶杆LIFTER FP**六⾓螺丝Six Horn Screw VX**斜顶镶件LIFTER INSERT FD**⾏程螺丝SHSB VT**直顶STRAIGHT EJ EB**圆头螺丝IHCSVR**直顶块STRAIGHT EJ BLOCK EC**活动镶件FLOAT INSERTII**直⾝顶针EJECTOR PIN EP**直⾝顶针EJECTOR PIN E***⼀般铜公COPPERCU***有托顶针SHOULDER EJ PIN EH**枕位铜公PILLOW COPPERCU***-P扁顶针FLAT EJ PIN EF**直⾝司筒EJ SLEEVEES**左压条STRIP L SL**有托司筒SHOULDER EJ SLEEVE EE**右压条STRIP R SR**司筒针EJ SLEEVE PIN ED**斜鸡WEDGE SB**镶针CORE PIN PI**勾腿CAMSA**弹针SPRING PIN EI**⾏位油板SLIDE WEAR PLATE SP**勾针HITCH PINEJ**斜鸡油板WEDGE WEAR PLATE SW**⽓顶AIR POPPET VALVEEA**⾏位导轨块SLIDE GUIDE BLOCK SG**⾏位挡板SLIDE STOP PLATEST**标准预复位机构EARLY RETURN RW**复位杆RETRUN POLE RP**斜顶导滑板LIFTER GUIDE PLATE FL**摆臂FLIRT ARM RM**斜顶滑块LIFTER SLIDE BLOCK FH**固定块FIX BLOCK RF**斜顶导轨块LIFTER GUIDE BLOCK FG**挡块LOCATE BLOCKRL**斜顶油板LIFTER WEAR PLATEFW**标准扣机LATCH LOCK KW**杯司BUSH UB**尼龙扣钉NYLON LATCH LOCK KN**⽔⼝镶件GATE INSERT UG**扣鸡滑块LOCK BARKH**轴SHAFTUS**扣鸡锁块LOCK CONTROL BLOCK KB**定位块LOCATE BLOCK UL**扣鸡定位块LOCK HOUSINGKC**板PLATEUP**垫板SUPPORT PLATE UE**蓝弹⼸FLAT SPRING NF**顶杆EJECTOR POLE UD**黄弹⼸FLAT SPRING NB**导滑块GUIDE BLOCK UC**圆形弹⼸CIRCLE SPRING NL**楔紧块WEDGE BLOCKUX**弹性胶ELASTOMER NP**碟形弹⼸DISK SPRINGND**弹⼸（N ）顶针/镶针（E /P ）扣鸡（K ）预复位机构（R ）命名：模号+“_"+标识命名：模号+“_"+标识命名：模号+“_"+标识命名：模号+“_"+标识命名：模号+“_"+标识命名：模号+“_"+铜公所打⼯件号+"-"+铜公标识号螺丝类（V )命名：模号+“_"+标识命名：模号+“_"+标识命名：模号+“_"+标识命名：模号+“_"+标识铜公⾏位（S ）斜顶（F）其它加⼯件（U ）成型件。
