15.电学复习专题

九年级物理电学专题专题1电路电流电压电阻基础题一、选择题1.实践小组的同学们到工厂参观，看到车间里摆放着如图所示的高凳，工人师傅告诉大家这是电力作业安全登高凳．下列可用来制作这种高凳的材料是()第1题图A. 不锈钢B. 铁C. 铝合金D. 木头2.如图所示，闭合开关后，下列说法不正确．．．的是()第2题图A. 电铃利用电流热效应工作B. 电源用来提供电能C. 导线用来连接电路元件D. 开关用来控制电流通断3.按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转．电路中仅有一处故障，故障可能是()第3题图A. 电阻R1断路B. 电阻R1短路C. 滑动变阻器R断路D. 滑动变阻器R短路4. 过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯．要求红、绿、黄灯可独立发光，他设计了如图所示的电路图．其中符合题意的是()5.某同学利用表格中的几种导体探究影响导体电阻大小的因素．下列说法正确的是()A. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②B. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C. 为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④D. 为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④二、填空题6. 如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电，这种现象叫做________，当与毛皮摩擦过的橡胶棒靠近吸管带电一端时，吸管被排斥，则在摩擦过程中吸管________(选填“得到”或“失去”)电子．第6题图7.如图所示是一个玩具电动车的简化电路图．第7题图(1)只闭合开关S1，电路为________的简单电路；电动车运动，将电能主要转化为________能．(2)要使得小灯泡L和电动机并联，则电路中的开关闭合情况为________________．(3)给电动车的电池充电时，电池相当于电路中的________.三、识图、作图题8.如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接．要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉．第8题图9. 根据图甲的实物电路，在虚线框内画出对应的电路图．第9题图拔高题10. 在“探究并联电路电流特点”的实验中，小华设计了如图甲所示的电路进行实验．第10题图(1)连接电路时，开关应处于______状态.(2)实验中，在A、B、C三处各接入一个电流表，并选择合适的量程．闭合开关，测得A、B、C三处的电流分别为I A、I B、I C，更换多组________(选填“相同”或“不同”)规格的灯泡重复实验，部分实验数据如表所示．(3)分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是___________________(写出关系式).(4)小华在某次实验时，测得C处电流I C为0.30 A，观察到A处电流表指针位置如图乙所示，则A处电流大小为________A．(5)小华先将电流表接在灯泡L1所在的支路上，闭合开关，观察到灯泡L2发光，但灯泡L1不亮，电流表的示数为零，电路可能存在的故障是______________(选填“灯泡L1断路”或“灯泡L1短路”).11. 如图所示，电源电压不变，闭合开关S，电压表的示数为6 V，电压表的示数为2 V．下列说法中正确的是()第11题图A. L1两端电压为2 VB. 电源两端电压为4 VC. 断开开关，只将电压表换成电流表，则L1与L2串联D. 断开开关，将两个电压表都换成电流表，则L1与L2并联12. 如图所示，两只气球自由地悬挂在空中，为了使两只气球靠拢，你所采用的方法是_______________________________，其中用到的物理知识是________________________________．第12题图13. 如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是_______片. 用水果电池给电路供电时，将_______能转化为电能．14. 如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数．下列关于电路的分析不正确．．．的是（）A. 灯L1与灯L2并联B. 电压表测量灯L1两端的电压C. 只断开开关S1，灯L2正常发光D. 电流表测量电路总电流专题2欧姆定律1. 图示为电阻R1和R2的I－U图像，由图可知()第1题图A. R1的阻值为5 ΩB. R1的阻值小于R2的阻值C. 将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D. 将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流2. 如图所示，电源电压恒定，灯丝电阻不变，闭合开关S，当滑片P向右滑动时，下列说法错误．．的是________(选填序号).第2题图A. 电流表的示数变大B. 电压的示数变大C. 电压表的示数与电流表的示数之比变小D. 电压表的示数与电流表的示数之比变大E. 电压表的示数与电流表的示数乘积变大F. 当滑片滑到最右端时，电压表的示数接近电源电压3. 如图甲，电源电压保持不变，闭合开关S，变阻器滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示．以下分析错误．．的是()甲乙第3题图A. 电源电压是3 VB. R1的电阻值是10 ΩC. R2的最大电阻值是20 ΩD. 当滑片P移到中点时，电阻R1工作10 s消耗4 J的电能4. 一只灯泡的额定电压是6 V，额定电流是0.4 A，若将该灯泡接在10 V的电源上，为使其正常发光，应______联一个________Ω的定值电阻．5. 如图所示电路，电阻R1为3 Ω，R2为1 Ω.当开关S闭合后，通过电阻R1、R2的电流之比为________，电压表、的示数之比为________．第5题图6. 如图所示，电源电压为12 V保持不变，R1＝10 Ω.只闭合开关S时，电流表的示数为0.3 A，则R1两端的电压U1＝________V，R2＝________Ω；当断开开关S，闭合S1、S2时，则电流表的示数为________A．第6题图7. 课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻阅资料了解到N型气敏元件阻值随气体浓度的增大而减小．如图是小明设计的电路图，其中R为N型气敏元件，R0为定值电阻．闭合开关S，当气体浓度越高时，会出现（）A. 电流表示数增大，电压表示数增大B. 电流表示数增大，电压表示数变小C. 电流表示数变小，电压表示数增大D. 电流表、电压表示数均不变专题3电能电功电功率焦耳定律基础题一、选择题1. 下列家用电器中利用电热工作的是()A. 电风扇B. 洗衣机C. 电饭锅D. 吸油烟机2. 下列家用电器的有关数据，最符合实际的是()A. 电视遥控器的工作电流为1 AB. 洗衣机的工作电压为220 VC. 电冰箱的工作电压为380 VD. 空调的待机功率为0.01 W3. 额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图所示．关于这三个用电器，下列判断正确的是()第3题图A. 正常工作时，电热水壶比电烤箱产生的热量少B. 正常工作时，电热水壶比电饭锅的功率大C. 正常工作时，通过电饭锅的电流最大D. 在一个月内，电热水壶消耗的电能一定最多4. 如图所示，电路中电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动时，下列说法正确的是()第4题图A. 电流表示数变小B. 电压表示数变大C. 小灯泡变得更亮D. 电路的总功率变大5. 如图是额定电压均为220 V的灯泡L1和L2的U－I图像．下列分析不正确．．．的是()第5题图A. 当L1两端的电压为100 V时，其实际功率为20 WB. 当通过L2的电流为0.45 A时，其1 min消耗的电能为4 320 JC. 将L1、L2串联，若L1两端的电压为40 V，则L2的功率为8 WD. 将L1、L2并联，若通过L2的电流为0.5 A，则L1的功率为66 W二、填空题6. 某教室共有20盏“220 V40 W”的普通照明灯泡，一盏灯泡的电阻为________Ω；如果改用20盏“220 V13 W”的LED灯，不仅亮度相当，而且可以省电，若该教室平均每天用电5 h，则一天可节约________度电．7. 某同学家中有一台电热饮水机，铭牌上部分信息如图所示，饮水机加热电阻不受温度影响．关闭家中其他用电器，只让该饮水机单独工作，电能表转盘转了50转用时60 s，电能表参数如图所示，则该饮水机在这段时间内消耗的电能为________J，此时家中的实际电压为________V．第7题图8. 如图所示，甲、乙两个透明容器中密封着等量的空气，通电一段时间后________(选填“甲”或“乙”)容器连接的U形管液面高度差较大，实验表明：电流通过导体产生的热量跟________(选填“电流”或“电阻”)的大小有关；当电流为0.2 A时，通电10 s甲容器中的电阻产生的热量是________J.第8题图9. 如图所示，R1＝10 Ω，R2＝5 Ω，闭合开关，电压表的示数为3 V，R1的电功率P1＝________W，通电10 s后，R2消耗的电能W2＝________J.第9题图10. 如图所示是一个家用电热水器的内部简化电路图，旋转开关可以接通对应的电路，实现高、中和低温三挡位切换．R1、R2为电热丝，高温挡功率为3 kW，R2的阻值为48.4 Ω，R1的阻值为________Ω；电热水器在中温挡工作1 min消耗的电能为________J.第10题图三、计算题11. 如图所示电路，电源电压保持不变，灯泡L标有“6 V 6 W”．闭合开关S，灯泡正常发光，定值电阻R两端的电压是12 V．求：第11题图(1)灯丝的电阻R L；(2)电路中的电流I；(3)电路消耗的总功率P.(4)通电1 min电路消耗的电能．12. (2022海南)如图甲电路中，电源电压保持不变．闭合开关后，调节电阻箱的阻值，记录多组数据，得到电流随电阻箱阻值变化的图像如图乙所示，电源电压为________V；当电流I＝0.5 A时，通电10 s电阻箱消耗的电能为________J.第12题图13.如图所示：电能表示数为________kW·h.某兴趣小组利用该电能表和秒表检测一只标识为“220 V10 W”节能灯的实际功率．关闭其他用电器，将该节能灯接入家庭电路，分别设计出两种测量方案：方案一：测量出1 min时间内电能表转盘转过的圈数n；方案二：测量出电能表转盘转过1圈所用时间t；比较两种方案，最可行的是______ ．14.如图所示，电源电压6 V不变，电阻R1＝10 Ω，R2＝20 Ω，当开关S接2时，电压表示数为____V；当开关S接1时，通过R1的电流10 s内所做的功为________J.专题4家用电器相关计算(含铭牌、多挡位电路)练习一基础题1. (2021齐齐哈尔)父亲节到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热系统和按摩系统两部分组成．加热系统的加热电阻额定电压为220 V，额定功率为605 W．求：第1题图(1)该电热足浴盆加热系统是利用电流的________工作的．(2)小明帮爷爷泡脚前，向足浴盆中加入6 kg初温为20 ℃的水，加热系统的加热电阻正常工作15 min将水加热到40 ℃，则此加热过程中水吸收的热量是多少？[水的比热容c水＝4.2×103 J/(kg·℃)](3)加热系统的加热电阻正常工作15 min消耗的电能是多少？(4)当小明家的实际电压是200 V时，加热电阻工作的实际电功率是多少？(忽略温度对电阻的影响)2. 一题多设问(2022安徽改编)图甲为某电火锅的铭牌，其内部简化电路如图乙所示，R1、R2为阻值一定的电热丝，且R1<R2.通过控制开关S1、S2的断开或闭合状态，可以让电火锅在不同挡位工作．甲乙第2题图(1)电火锅在低温挡工作时，开关S1、S2分别处于什么状态？(2)若家庭电路的电压是220 V，某插座的额定电流是5 A，用该插座仅给电火锅供电，从安全用电和加热快这两个角度综合考虑，应选择哪个挡位？说明理由．(3)电热丝R1、R2的阻值．拓展设问(4)电火锅正常工作时，用高温挡给质量为2 kg、水温为40 ℃的水加热，经过一段时间水温升高到90 ℃，已知该电火锅高温挡的热效率为80%.则加热时间是多少秒？[水的比热容为4.2×103 J/(kg·℃)]3. 如图甲是小明家某型号电热加湿器的原理图．R1、R2都是发热电阻，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的切换，某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水的质量为2 kg，其工作30 min过程中的加热功率与时间图像如图乙所示．求：甲乙第3题图(1)该电热加湿器处于“高挡”时，旋转开关S与哪些触点相连；(2)已知“高挡”加热产生热量的84%被水吸收，则“高挡”加热过程中可以使注水仓中冷水的温度升高多少℃？[c水＝4.2×103 J/(kg·℃)](3)电阻R2的阻值；(4)用电高峰期，小明断开家中其他所有用电器，只接通加湿器在“低挡”加热，发现家中标有3 000re v s/(kW·h)的电能表转盘在400 s内转过27转，则此时“低挡”的实际功率是多少？练习二拔高题1. [新考法](2022河池)如图所示为某智能烘干机的简化电路原理图，其工作电路由电压为220 V的电源、阻值为55 Ω的电热丝R、红灯L和蜂鸣器组成；控制电路由电源U、电磁铁(线圈电阻忽略不计)、开关S、热敏电阻R1和滑动变阻器R2组成；R1的阻值随温度变化的关系如下表所示．当控制电路电流I≥0.05 A时，衔铁被吸合，电热丝R停止工作，同时红灯亮，蜂鸣器响发出报警信号，表明烘干机内温度过高．第1题图(1)电热丝R工作时的电流为多少？(2)电热丝R通电10 s产生的热量为多少？(3)已知控制电路的电源电压U＝6 V，当调节滑动变阻器R2＝70 Ω时，烘干机内温度至少多高会发出报警信号．2. [模型建构](2022山西)善于动手动脑的小明研究了汽车座椅加热原理后，计划自制具有加热和保温两挡功能且方便携带的加热坐垫送给爷爷．他在网上购买了电压为5 V的电源，两个阻值为2.5 Ω的加热电阻片，若干导线和开关．(1)请你帮助小明设计电路，并画在虚线框内；(2)求自制加热坐垫的加热和保温功率．易错强化(2018西宁) 小明家买了一台电烤箱，有低、中、高三个挡位的发热功率，如图是其内部简化电路图，开关S1可分别与接触点a、b接触．(已知：R1＝48.4 Ω，R2＝96.8 Ω，且电源电压保持不变)(1)当开关S1置于b端、S2断开时，此电路的连接方式是______联．(2)当开关S1置于b端、S2闭合时，此电路消耗的电功率是__________W.(3)电烤箱在高挡位正常工作100 s消耗的电能是____________ J．专题5横向实验对比复习——探究电流与电压、电阻的关系1. 一题多设问(2021陕西改编)在探究通过导体的电流与导体两端电压的关系时，小明设计了如图甲所示电路．电源电压为3 V且保持不变，R为定值电阻．第1题图(1)连接电路时，闭合开关前滑动变阻器的滑片P应处于________处．(2)正确连接电路后，闭合开关S，发现电压表示数接近3 V，电流表指针几乎不偏转，移动滑片P的过程中，两电表示数均无变化．已知导线、仪表均完好，且接触良好，则故障原因是________________.(3)排除故障后，闭合开关S，小明改变电阻R两端的电压，进行了多次实验，实验数据记录如下表：①请根据表中数据，在图乙中用描点法画出通过导体的电流I与导体两端电压U的关系图像；②分析数据可得：当导体电阻一定时，____________________________.(4)在此实验中改变电阻R两端的电压是通过改变__________________来实现的．拓展设问(5)分析数据可知，本实验所用滑动变阻器的最大阻值应该不小于________Ω.2. (2022重庆B卷改编)小亮和同学们分组探究“电流与电压、电阻的关系”，提供的实验器材有：稳压电源(电压恒为4.5 V)、开关、电流表2只、电压表2只、规格为“20 Ω 2 A”的滑动变阻器、电阻箱(阻值可调节)、导线若干．(1)小亮他们用图甲的器材先探究“电流与电压的关系”，请你用笔画线代替导线，帮助小亮将图甲中的电路连接完整(要求：滑片P向左端移动时，电路中的电流变大，且导线不能交叉).甲乙第2题图(2)在连接电路的过程中，开关应处于________状态．连接好电路后，小亮他们进行实验，电压表示数为2.4 V时，电流表指针如图乙所示，其示数为____________A.则实验中电阻箱接入电路的阻值为________Ω.(3)小亮他们继续用该电路探究“电流与电阻的关系”．他们多次改变电阻箱接入电路的电阻值，移动滑动变阻器的滑片P，保持电压表示数为2.5 V，记录下每次电流表的示数．为完成该实验，电阻箱接入电路的阻值不能超过________Ω.专题6横向实验对比复习——用电流表和电压表测量电阻、电功率1. (2022烟台)在“测量电阻的阻值”实验中：甲乙第1题图(1)请用笔画线代替导线，将图甲所示实验电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大．(2)连接完电路后，闭合开关S，发现电流表、电压表有示数均很小，但无论怎样移动滑片P都不能改变两只电表的示数．出现这个问题的原因是____________.(3)解决问题后，闭合开关S，移动滑动变阻器的滑片P，进行多次测量并记录数据．当电压表示数为2 V时，电流表示数如图乙所示为________A，则电阻R的阻值为________Ω.第1题图丙(4)把图甲的电阻R换成小灯泡L，重复上述实验，测量小灯泡的电阻．图丙是根据两次实验数据绘制的I －U图像，其中表示小灯泡电阻的图像是________(选填“a”或“b”)，判断的依据是__________________. 2. (2022牡丹江)小冰在测量小灯泡电阻的实验中，用标有“20 Ω 2 A”的滑动变阻器、电压表、电流表、开关、导线、3节干电池和额定电压为2.5 V的小灯泡，进行实验.(1)根据电路图甲，请用笔画线代替导线，将图乙中的实物电路补充完整．甲乙第2题图(2)小冰连接好最后一根导线，小灯泡立即发光，请你指出实验中操作的不当之处_________________．(3)排除电路故障后，闭合开关，移动滑片，先后测量得到2组数据如下表所示．小冰要继续测量小灯泡正常发光时的电阻，接下来的操作是__________________．第2题图丙当电压表示数为2.5 V时，记录电流表示数如图丙所示，为______A，此时小灯泡的电阻值为______Ω(保留1位小数).(4)根据测得的数据，小冰发现小灯泡在不同电压下的电阻值不相等，其原因是_____________________. 3. 一题多设问(2022河南改编)在测量额定电压为2.5 V小灯泡的电功率实验中，电源是三节新干电池．(1)请用笔画线代替导线，将图甲的电路连接完整．(2)闭合开关前，滑动变阻器的滑片应置于________(选填“左”或“右”)端．(3)闭合开关，移动滑片，当电压表的示数为________V时，小灯泡正常发光，读出电流表示数，可测得额定功率．甲乙第3题图(4)继续移动滑片，电压表示数如图乙所示，为________V，此时电流表示数为0.24 A，小灯泡的实际功率为________W.为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是________.拓展设问(5)分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率________.第3题图丙(6)完成上述实验后，某小组设计了如图丙所示的电路，用原来的电源和电压表测量原小灯泡的额定功率．方案如下：①把定值电阻R0接入电路，调节滑动变阻器使小灯泡正常发光；②保持滑片位置不变，将电压表改接在R0两端，读出电压表示数；③算出小灯泡的额定功率．现有阻值为5 Ω、10 Ω、20 Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻R0应选________Ω的．4. (2022甘肃黑白卷改编)如图所示，小明在做“测量小灯泡电功率”的实验．器材有：四节新干电池、小灯泡(额定电压为2.5 V，灯丝的电阻约为10 Ω)、电流表、电压表、开关、规格分别为R1“10 Ω 2 A”和R2“30 Ω 1 A”的滑动变阻器各一个、导线等．甲乙丙丁第4题图(1)连接电路时，小明应选用滑动变阻器________(选填“R1”或“R2”).(2)如图甲所示的电路未连接完整，请你用笔画线代替导线将电路连接完整．(3)连接好电路，将滑动变阻器滑片移到适当位置后闭合开关，发现小灯泡不亮，电压表无示数，电流表有示数，则故障原因可能是__________.(4)排除故障后，闭合开关，移动滑片P到某位置时，电压表的示数如图乙所示，若想测量小灯泡的额定功率，应将滑片P向______(选填“A”或“B”)端移动；小明根据实验数据画出了小灯泡的U－I图像如图丙所示，则小灯泡的额定功率为____________W.(5)小明去掉电压表，添加了一个电流表和阻值为R0的定值电阻也测出了小灯泡的额定功率(小灯泡的额定电压为U额).他设计的电路如图丁所示，实验步骤如下：A. 闭合开关S，移动滑片，使电流表的示数为________；B. 读出电流表的示数为I；C. 小灯泡额定功率的表达式为P额＝________(用已知量和测量量表示).。

初三物理电学复习资料初三物理电学复习资料电学是物理学中的一个重要分支，它研究电荷、电流、电势等与电有关的现象和规律。

对于初三学生来说，学习电学是一项必修内容，因此掌握电学的基本知识和概念对于他们的学习至关重要。

本文将为初三学生提供一些电学复习资料，帮助他们更好地理解和掌握电学知识。

1. 电荷和电流电荷是物质中基本的物理量，它分为正电荷和负电荷。

同种电荷相互排斥，异种电荷相互吸引。

电流是电荷在导体中的流动，单位是安培(A)。

电流的大小与电荷的多少和流动的速度有关。

2. 电路和电阻电路是电流在导体中的闭合路径。

电路中有许多元件，其中最基本的是电源、导线和负载。

电阻是导体对电流的阻碍作用，单位是欧姆(Ω)。

电阻的大小与导体的材料、长度和截面积有关。

3. 电压和电功率电压是电势差的单位，它表示电荷在电场中移动的能力。

电压的大小与电源的电势差有关，单位是伏特(V)。

电功率表示单位时间内电能的转化速率，单位是瓦特(W)。

电功率的大小与电压和电流的乘积有关。

4. 并联电路和串联电路并联电路是指多个电器设备的正负极分别相连，电流在各个设备之间分流的电路。

串联电路是指多个电器设备的正负极依次相连，电流依次通过各个设备的电路。

在并联电路中，电流在各个支路之间分流，电压相同；在串联电路中，电流在各个元件之间依次通过，电压分配。

5. 电磁感应和电动势电磁感应是指导体中的磁通量发生变化时，会在导体中产生感应电动势和感应电流。

电动势是电源产生的电压，它使电荷在电路中产生流动。

电动势的大小与磁通量的变化速率有关。

6. 电磁铁和电磁感应定律电磁铁是由电流通过的导线绕成的线圈，它能产生强磁场。

电磁感应定律是描述磁通量变化引起感应电动势的定律。

根据电磁感应定律，当磁通量发生变化时，会在导线中产生感应电动势。

7. 电容和电容器电容是指导体存储电荷的能力，单位是法拉(F)。

电容器是一种能够存储电荷的装置，它由两个导体板和介质组成。

电容的大小与导体板的面积和板间距有关。

初中物理电学专题复习篇一：初中物理电学知识点汇总初中电学知识总复习提纲一、电荷1、带了电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。

轻小物体指：碎纸屑、头发、通草球、灰尘、轻质球等。

2、使物体带电的方法：定义：用摩擦的方法使物体带电原因：不同物质原子核束缚电子的本领不同实质：电荷从一个物体转移到另一个物体上能量的转化：机械能-→电能①摩擦起电②接触带电：物体和带电体接触带了电。

如带电体与验电器金属球接触使之带电。

③感应带电：由于带电体的作用，使带电体附近的物体带电。

3、两种电荷：正电荷：规定：用丝绸摩擦过的玻璃棒所带的电叫正电荷。

实质：物质中的原子失去了电子负电荷：规定：毛皮摩擦过的橡胶棒所带的电叫负电荷。

实质：物质中的原子得到了多余的电子4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。

5、验电器：构造：金属球、金属杆、金属箔作用：检验物体是否带电或者带电多少。

原理：同种电荷相互排斥的原理。

6、电荷量：电荷的多少；单位：库仑（C）。

7、元电荷（e）：一个电子所带的电荷量，8、异种电荷接触在一起要相互抵消。

e =1.6×10-19C9、中和：放在一起的等量异种电荷完全抵消的现象。

拓展：①如果物体所带正、负电量不等，也会发生中和现象。

这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。

②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。

二、电路1.电流的形成：电荷的定向移动形成电流.(任何电荷的定向移动都会形成电流)。

2.电流的方向：在电源的外部，电流从电源正极经用电器流向负极。

3.电源：能提供持续电流(或电压)的装置。

4.电源是把其他形式的能转化为电能。

如干电池是把化学能转化为电能.发电机则由机械能转化为电能。

5.电路中有持续电流的条件：①有电源②电路闭合6.导体：容易导电的物体叫导体。

专题15 串、并联电路分析一：专题概述串、并联电路的特点串联电路并联电路电路电流I＝I1＝I2＝…＝I n I＝I1＋I 2＋…＋I n电压U＝U1＋U2＋…＋U n U＝U1＝U2＝…＝U n总电阻R总＝R1＋R2＋…＋R n R总1＝R11＋R21＋…＋Rn1功率分配R1P1＝R2P2P总＝P1＋P2＋…P nP2P1＝R1R2P总＝P1＋P2＋…＋P n二：典例精讲1．串联、并联及混联电路的分析典例1：一个型电路如图所示，电路中的电阻，，．另有测试电源，电动势为、，内阻忽略不计，则（）A. 当、端短路时，、之间的等效电阻是B. 当、端短路时，、之间的等效电阻是C. 当、两端接通测试电源时，、两端的电压为D. 当、两端接通测试电源时，、两端的电压为【答案】ACB、当端短路时，电阻串并联关系为、并联，然后与串联，间等效电阻即总电阻，故B项错误；C、两端接在电动势为电源两端，电路由和串联，两端电压为两端电压，大小为，故C项正确；D、两端接在电动势为电源两端，电路由和串联，两端电压为两端电压，大小为，故D项错误。

典例2：滑动变阻器R和定值电阻R0接成分压器电路，如图所示。

已知定值电阻R0上的电压是输入电压U的一半，那么，滑动变阻器上滑键P的位置应在滑动变阻器全部线圈的（）A. 中点位置B. 中点偏上C. 中点偏下D. 无法判定【答案】B2．带传感器电路的分析问题典例3：在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示．M是贴在针口处的传感器，接触到药液时其电阻R M发生变化，导致S两端电压U增大，装置发出警报，此时( )．A．R M变大，且R越大，U增大越明显B．R M变大，且R越小，U增大越明显C．R M变小，且R越大，U增大越明显D．R M变小，且R越小，U增大越明显【答案】C三总结提升串、并联电路的分析1.串联电路串联电路的总电阻大于其中任一部分电路的总电阻.若n个相同的电阻串联,总电阻R总=nR.2.并联电路(1) 并联电路的总电阻小于其中任一支路的总电阻,且小于其中最小的电阻.(2) n个相同的电阻并联,总电阻等于其中一个电阻的,即R总=R.(3) 两个电阻并联时的总电阻R=,当其中任一个增大(或减小)时,总电阻也随之增大(或减小).由此可知,多个电阻并联时,其中任一个电阻增大(或减小),总电阻也随之增大(或减小).3.无论是串联电路,还是并联电路,或者是混联电路,只要其中一个电阻增大(或减小),总电阻就增大(或减小).四提升专练1.(多选)在图所示的电路中，通过电阻R1的电流I1是 ( )A. B. C. D.【答案】BD2.图中电阻R1、R2、R3的阻值相等，电池两端电压恒定。

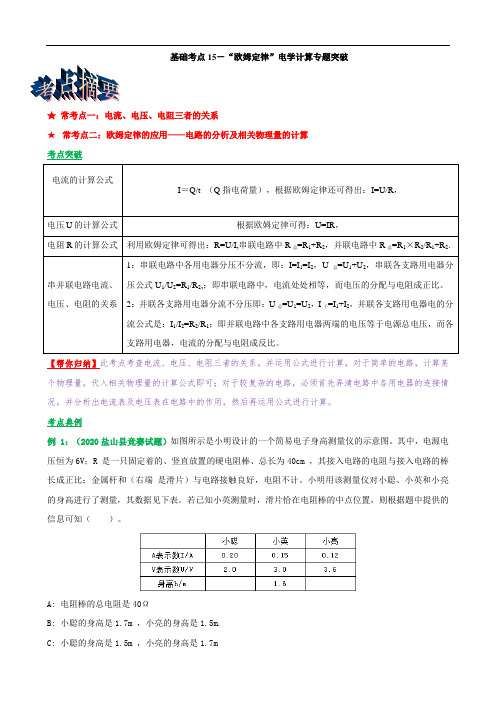

基础考点15－“欧姆定律”电学计算专题突破★常考点一：电流、电压、电阻三者的关系★常考点二：欧姆定律的应用——电路的分析及相关物理量的计算考点突破电流的计算公式I＝Q/t （Q指电荷量），根据欧姆定律还可得出：I=U/R，电压U的计算公式根据欧姆定律可得：U=IR，电阻R的计算公式利用欧姆定律可得出：R=U/I,串联电路中R总=R1+R2，并联电路中R总=R1×R2/R1+R2.串并联电路电流、电压、电阻的关系1：串联电路中各用电器分压不分流，即：I=I1=I2，U总=U1+U2，串联各支路用电器分压公式U1/U2=R1/R2,；即串联电路中，电流处处相等，而电压的分配与电阻成正比。

2：并联各支路用电器分流不分压即：U总=U1=U2，I干=I1+I2，并联各支路用电器电的分流公式是：I1/I2=R2/R1；即并联电路中各支路用电器两端的电压等于电源总电压，而各支路用电器，电流的分配与电阻成反比。

【帮你归纳】此考点考查电流、电压、电阻三者的关系，并运用公式进行计算，对于简单的电路，计算某个物理量，代入相关物理量的计算公式即可；对于较复杂的电路，必须首先弄清电路中各用电器的连接情况，并分析出电流表及电压表在电路中的作用，然后再运用公式进行计算。

考点典例例 1：（2020盐山县竞赛试题）如图所示是小明设计的一个简易电子身高测量仪的示意图。

其中，电源电压恒为6V；R 是一只固定着的、竖直放置的硬电阻棒、总长为40cm ，其接入电路的电阻与接入电路的棒长成正比；金属杆和（右端是滑片）与电路接触良好，电阻不计。

小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表。

若已知小英测量时，滑片恰在电阻棒的中点位置，则根据题中提供的信息可知（）。

A: 电阻棒的总电阻是40ΩB: 小聪的身高是1.7m ，小亮的身高是1.5m.C: 小聪的身高是1.5m ，小亮的身高是1.7mD: 从理论上分析，该测量仪的身高测量范围是1.2m---1.8m.【答案】A、C【解析】A选项，电阻棒的总电阻是R=2×U/I=6V/0.15A=40Ω，故A正确。

专题15电功、电功率和电热第3期一、单选题1．（2021·云南中考真题）将规格都是“220V 150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是（）A．三个用电器均能将电能全部转化为内能B．根据2URP可计算出三个用电器的电阻相等C．三个用电器消耗的电能一样多D．三个用电器产生的热量相等2．（2021·天津中考真题）某电能表的表盘如图所示。

用电时电能表的铝盘每转过720转，接在该电能表上的用电器消耗的电能是（）A．1.8×106J B．3.6×106J C．5.4×106J D．7.2×106J 3．（2021·新疆中考真题）如图所示为小琴做的小小电动机。

矩形线圈的左端引线漆皮被全部刮掉，右端引线漆皮只刮掉了上半周，小小电动机由两节干电池供电。

线圈快速稳定转动过程中，线圈受到磁场的作用力时，线圈中的电流为0.67 A，则线圈快速稳定转动1 min内电路消耗的电能约为（）A．150 J B．120 J C．90J D．60J 4．（2021·湖北武汉市·中考真题）在如图所小的电路中，电源电压保持不变。

只闭合开关S1，将滑动变阻器的滑片P从最上端移动到最下端的过程中，电压表V2的示数最小值为3V，电压表V1与V2的示数之差变化了2V。

闭合开关S1和S2，将滑片P从最下端移动到最上端的过程中，电阻R3的最大功率为0.75W，当滑片P在中点时，电路总功率为P总，电压表V1与V2的示数之比为1:2。

P总为（）A．2W B．2.4W C．3W D．3.2W 5．（2021·江苏扬州市·中考真题）如图所示电路，电源电压保持6V不变，滑动变阻器的最大阻值为15Ω，定值电阻R2为5Ω，电压表示数为U1，R2的电功率为P2，电流表示数为I，闭合开关后，移动滑片P，下列图像可能正确的是（）A．B．C．D．二、多选题6．（2021·山东潍坊市·中考真题）充电宝内部主要部件是锂电池，充电宝铭牌上标注了锂电池的电压和容量，民航局规定严禁携带额定能量超过160W·h的充电宝乘机，则电压为3.7V、容量为下列数值的充电宝可以带上飞机的是（）A．10000mA·h B．40000mA·h C．50A·h D．30A·h7．（2021·天津中考真题）如图所示的电路，电源电压为12V，灯泡L1标有“6V 3W”字样。

专题15 电学实验专题训练1．（2022·江苏南通·二模）某小组测量阻值约3kΩ的电阻R，实验室提供了下列器材：A．电压表V（量程3V，内阻约5kΩ）B．电流表A（量程1mA，内阻约60Ω）C．灵敏电流计G（量程0.3mA，内阻约100Ω）D．滑动变阻器R1（阻值0~100Ω，额定电流1A）E．电阻箱R2（阻值0~9999Ω）F．电阻箱R3（阻值0~999.9Ω）G．电源（E=3V，内阻很小）若干H．开关、导线若干（1）采用图甲电路进行测量，电阻箱应选用________________（选填“R2”或“R3”）；（2）请用笔画线代替导线将图甲的实物图连接完整_______；（3）测量数据如下表所示，请在图乙中作出U-I图像_______。

根据图像求出电阻Rx=________kΩ（结果保留两位有效数字）。

（4）另一小组利用上述器材设计了如图丙所示的电路测量R，下列实验操作步骤，正确顺序是________；①读出电流表A和电压表V的读数①减小R3，移动R1滑片，使电流计G示数为0①闭合S1、S2、S3，移动R1滑片，使电流计G示数逐渐减小到0①将R3的阻值调至最大，R2调至某一值，R1滑片调至合适的位置①将R3的阻值调为0，移动R1滑片，使电流计G示数为0（5）根据（4）求出阻值R'，则R'和Rx更接近理论值的是________，理由是________。

2．（2022·全国·模拟预测）碳膜电阻是用专用设备使气态碳氢化合物在高温和真空中分解，分解出的碳均匀沉积在陶瓷圆柱体或陶瓷管的圆周表面上形成一层结晶碳膜，再根据所需的电阻值，改变碳膜厚度和螺旋刻槽螺距，然后装上铜制端帽，焊出引线，表面喷漆封装而成，碳膜电阻属于负温度系数电阻，即温度升高时其阻值减小，某研究性学习小组想精确测量一个碳膜电阻x R的阻值随温度变化的曲线，已知20 ①时该电阻的阻值约为990 Ω，实验室提供如下器材。

专题15 电学范围与极值的计算电学有关“极值”、“范围”的问题在近几年中考中频繁出现，也是电学中的重点考查知识，多呈现在选择题填空题、综合应用题中，主要考查有滑动变阻器、电表仪器及用电器规格等引起的滑动变阻器的变化范围、电流、电压的极值及电路消耗电功率的极值问题。

一、电学范围计算：电路中用电器往往有额定电压或额定电流限制、电压表和电流表有量程限制、滑动变阻器有最大电流限制，当电路发生动态变化时，电流、电压表示数、滑动变阻器接入电路的电阻或电功率等物理量出现范围（或极值）问题。

例题1 （2021黑龙江）（多选）如图所示的电路中，电源电压为4.5V 且保持不变，电流表量程为0～0.6A ，电压表量程为0～3V ，小灯泡标有“3V 1.2W ”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有 “20Ω 1A”字样。

闭合开关，在保证电路元件安全情况下，下列说法正确的是（ ）A ．电压表的示数变化范围是1.5～3VB ．滑动变阻器接入电路的阻值变化范围是3.75～15ΩC ．小灯泡的最小功率是0.6WD ．电路总功率变化范围是1.2～1.8W【答案】AB 。

【解析】当小灯泡正常发光时，电路中的电流L L L 1.2W ==0.4A 3VP U I =，电流表量程0～0.6A ，滑动变阻器允许通过的最大电流为1A ，为保证电路元件安全，电路中最大电流I max =I L =0.4A ，此时灯泡两端的电压最大，为U Lmax =3V ，电压表示数最小为U Rmin =U-U Lmax =4.5V-3V=1.5V ，即滑动变阻器接入阻值最小，为min min m 1.5V =3.750.4AR ax U R I ==Ω，电路消耗的最大功率Pmax=UImax=4.5V ×0.4A=1.8W ；灯泡的电阻为L L L 3V ==7.50.4A U R I =Ω，滑动变阻器的最大电阻R max=20Ω，灯泡与滑动变阻器串联，根据串联正比分压可知，滑动变阻器分得的最大电压max max Lmin Lmin Lmin L 208==7.53R R U U U U R Ω=Ω，U=4.5V ，所以，max 88= 4.5 3.3V 3V 1111R U U V =⨯≈>所以滑动变阻器不能全部接入电路，当电压表示数为3V 时，滑动变阻器两端的电压最大，考点透视迷津点拨与点对点讲为U Rmax =3V ，此时灯泡两端的电压最小，为U Lmin =U-U Rmax =4.5V-3V=1.5V ，电路中的电流最小，为Lmin min L 1.5V ==0.2A 7.5U I R =Ω，灯泡的最小功率P Lmin =U Lmin I min =1.5V ×0.2A=0.3W ，电路消耗的最小功率P min =UI min =4.5V ×0.2A=0.9W ，滑动变阻器接入的最大阻值为max max min 3V =150.2A R U R I ==Ω，综上可知，电压表的示数变化范围是1.5～3V ，滑动变阻器接入电路的阻值变化范围是3.75～15Ω，小灯泡的最小功率是0.3W ，电路总功率变化范围是0.9～1.8W ，A 、B 正确，C 、D 错误。

初三物理电学复习资料初三物理学是在初中最后一年的科目，电学是其中重要的一部分内容。

在这一阶段，学生需要逐渐理解电学的基本概念和原理，了解各种电路和电器的工作原理，能够运用所学知识进行解决一些基础的电学题目。

以下是一些初三物理电学复习资料：1. 电路图的认识电路图是电学领域中最基本的工具，用右手法则可以判断电路中电流流动的方向。

在电路中存在着各种不同的元器件，例如电阻、电容和电感等。

2. 电阻和欧姆定律电阻是电学中重要的概念，用欧姆定律可以计算电阻中通过的电流和阻值。

熟练掌握欧姆定律可以计算出电路中各部分的电阻和电流等基本参数。

3. 串联电路和并联电路串联电路和并联电路是电学中两种基本类型的电路。

串联电路中元器件依次连接，而并联电路中各元器件相平行连接。

学生需要理解串联和并联电路的工作原理，并且掌握计算中各种基本的电学公式。

4. 电功率和电能电学中的电功率和电能是另外两个重要的概念。

电功率是电路中电流和电压的积，而电能是电功率和时间的乘积。

学生需要掌握计算这些基本电学概念的公式，例如通过电器的能量消耗、电器的电动能量和电机的效率等。

5. 电磁感应和法拉第电磁感应定律电磁感应是一种重要的现象，其中磁场和电场相互作用产生电场现象。

学生需要掌握电磁感应的概念和法拉第电磁感应定律，该定律通过改变一个磁场的大小和方向生成电动势，并且掌握一些应用法拉第电磁感应定律的方法。

以上是初三物理电学的一些基础内容。

学生应该充分掌握这些基本概念，并在应用上有一定的实践能力。

希望学生在复习这些内容时，可以结合课本和一些练习册，多参加模拟测试，完善自身的物理学基础。
