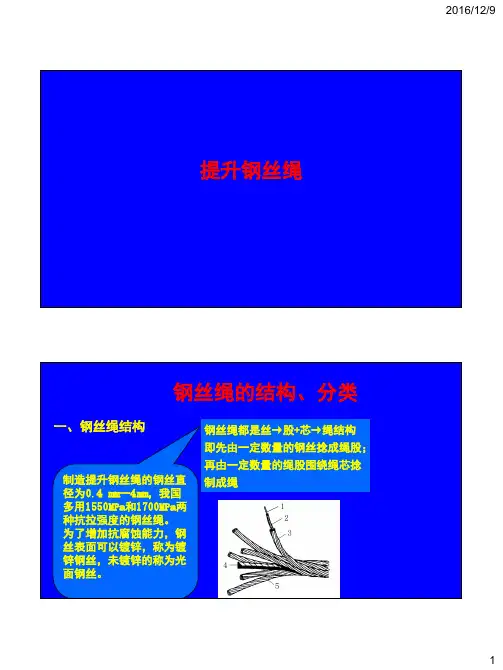

提升钢丝绳钢丝绳的结构、分类一、钢丝绳结构钢丝绳都是丝→股+芯→绳结构即先由一定数量的钢丝捻成绳股；再由一定数量的绳股围绕绳芯捻制成绳制造提升钢丝绳的钢丝直径为0.4 mm 一4mm ，我国多用1550MPa 和1700MPa 两种抗拉强度的钢丝绳。
为了增加抗腐蚀能力，钢丝表面可以镀锌，称为镀锌钢丝，未镀锌的称为光面钢丝。
在由钢丝拧成股时有一个股芯，股芯一般为钢丝。
在由股捻成绳时也有一个绳芯，绳芯有金属绳芯和纤维绳芯两种绳芯的作用：①支持绳股，减少钢丝的挤压和变形，降低绳股间钢丝的接触应力。
②由于绳芯富于弹性，在钢丝绳弯曲时，允许绳股间和钢丝间有相对移动，以缓和弯曲应力，因而使钢丝绳富有弹性。
③贮存润滑油，预防钢丝绳内部钢丝锈蚀并减少钢丝间摩擦。
二、钢丝绳分类1、依钢丝绳的捻法来分绳股在绳中的捻向为左(右)螺旋时，称为左(右)捻钢丝绳。
钢丝在股中的捻向与绳股在绳中的捻向相同时称为同向捻(顺捻)，相反时称为交互捻(逆捻)。
由此，钢丝绳可分为左同向捻(SS)、右同向捻(ZZ)、左交互捻(SZ)、右交互捻(ZS)四种。
钢丝绳的捻法（1）右交互捻；（2）左交互捻；（3）右同向捻；（4）左同向捻•选用钢丝绳捻向的原则：捻向与钢丝绳在提升机滚筒上缠绕时的螺旋方向一致，这样钢丝绳在缠绕时就不会松动。
多绳摩擦式提升机为了消除钢丝绳对提升容器的扭力，可采用左捻和右捻各一半。
同向捻钢丝绳比较柔软，表面较光滑，弯曲应力较小，因而寿命较长，断丝后易发现，但有较大的恢复力，容易旋转打结，交互捻钢丝绳则与上述情况相反。
2、按钢丝的接触方式分(1) 点接触式(2) 线接触式(3) 面接触式应力集中，容易磨损，易断丝，耐疲劳性能差无应力集中，柔软，寿命长，内层钢丝较外层承受的拉力大结构紧密，表面光滑，不易变形，钢丝间接触面积大刚性大、耐磨损、抗挤压；寿命长；伸长变形小（a）点接触（b）线接触面接触钢丝绳的断面图3、按绳股断面分(1) 圆股绳(2) 异形股绳最常用的为圆形股绳，这种绳的绳股断面为圆形，此外，还有异形股绳，绳股的断面形状为三角形或椭圆形，提升应用最多的是三角绳股(椭圆股则用以制造多层股不旋转绳)，三角股绳具有承压面积大、抗磨损、强度大和寿命长等优点，特别适用于多绳摩擦式提升4、特种钢丝绳▲多层股不旋转钢丝绳：这种绳由二层或三层绳股捻成，各层捻向相反，因而克服了钢丝绳的旋转性，适用于作凿井提升绳或生产矿井提升尾绳。
单绳缠绕式提升机提升钢丝绳截绳施工安全规定前言单绳缠绕式提升机是一种常用于建筑施工作业中的重型设备，其作用是提升建筑材料和工作人员，大大提高了施工效率。
而钢丝绳则是单绳缠绕式提升机的核心构件，它的安全性直接关系到整个提升机的安全性。
本文将就单绳缠绕式提升机提升钢丝绳截绳时的施工安全规定进行探讨。
1. 钢丝绳的检查和维护在进行单绳缠绕式提升机的使用之前，需要对钢丝绳进行检查和维护，确保其完整无损，并达到工作所需的质量和技术条件。
具体操作如下：•检查钢丝绳的截面是否出现变形、断裂、锈蚀、裂纹等缺陷，如有问题需要立即更换；•检查钢丝绳的长度是否符合要求，若不足需更换。
•对于新的钢丝绳在使用之前还需要进行强度检测，确保其满足施工需要的强度要求。
2. 钢丝绳的保护在进行单绳缠绕式提升机的使用过程中，需要注意对钢丝绳的保护，以延长其使用寿命。
具体措施如下：•钢丝绳初次使用前，应将其浸泡于油中，以起到一定的保护作用；•在使用过程中，应避免钢丝绳与建筑物的墙面或利器等接触，避免摩擦磨损；•在收卷钢丝绳时，需严格按照规定的卷绕密度进行收卷，避免不必要的拉曲弯。
3. 钢丝绳的截断当钢丝绳使用寿命达到或出现缺陷时，需要及时对其进行更换。
具体操作如下：•确定截断部位，规定截断长度，截断部位离最近缺损部位不应小于300mm，保证截断部位处于良好的状态；•选择专用的钢丝绳剪断工具进行截断，切勿使用普通的剪刀等工具；•在截断时，应保证它的方向与车轮轴线方向重合，且截断面平整，光滑无毛刺。
4. 施工安全要点在进行单绳缠绕式提升机提升钢丝绳截绳时，需要特别注意以下安全要点：•在提升过程中要有专人进行监控，确保施工安全。
•钢丝绳截断后，应及时将其从提升机上拆除下来。
•在截断操作时，工作人员应戴上适当的劳动防护用品，以保障人员安全。
•钢丝绳更换时，应严格按照标准工艺修配，并进行强度检测。
•禁止将短钢丝绳拼接起来使用，避免发生危险。
5. 总结单绳缠绕式提升机是建筑施工中不可或缺的设备，而钢丝绳则是它的核心构件。
主井单绳缠绕式提升设备选型设计某矿年产量n A =45万t ，年工作日r b =300d ，每日工作时数t=14h 。
该矿井深s H =242m ，主井装在高度z H =18m ，卸载高度x H =16m 。
散煤容重γ=9003/kg m ,试进行主井提升设备的选型设计。
一 提升容器的确定1. 提升高度Hm H H H H z x s 2761816242=++=++= 2. 经济速度m Vs m H v m /65.62764.04.0=== 3. 估算提升循环时间X Ts u V H a V T m m X 8.69101065.62768.065.6=+++=+++=θ 上式中，a 为提升加速度，预设取值20.8/m s ，u 为箕斗低速爬行时间，一般取值10s ，θ为箕斗装卸载休止时间，一般取值10s4. 计算箕斗一次提升量Qkg t b T A C Q r x n 2389143006.38.69104515.16.34=⨯⨯⨯⨯⨯=⋅⋅⋅⋅=上式中，C 为提升不均衡系数，箕斗提升取值1.15。
根据上述计算结果可知，应选名义载重量为3t 的JL-3型单绳箕斗，其有关数据是自重 3.8Z Q t =，容器全高7.78r H m =，有效容积33.3V m =，箕斗中心距m S 87.1=。
因散煤容重γ=9003/kg m ，故一次实际提升量kg V Q 29703.3900=⨯=⨯=γ二 钢丝绳选择计算1. 计算绳重力p钢丝绳悬垂长度m H H H H z j S C 2921832242=++=++= 在井架高度为确定 之前，将井架高度j H 选值为32mm N g H m Q Q p caBz /19.26102925.617000011.03800297011.0=⨯-⨯+=-+=σ考虑井深不大，选用619⨯普通圆股钢丝绳，抗拉强度2170000/B N m σ=，箕斗安全系数 6.5a m =，有关数据为直径31d mm =，33.83/p N m =，kN Q q 5.608=，0.2max =δ2. 验算安全系数a m5.68.729283.333800029700500>=⨯++=++=cz qa pH g Q Qg Q m所选钢丝绳符合要求。

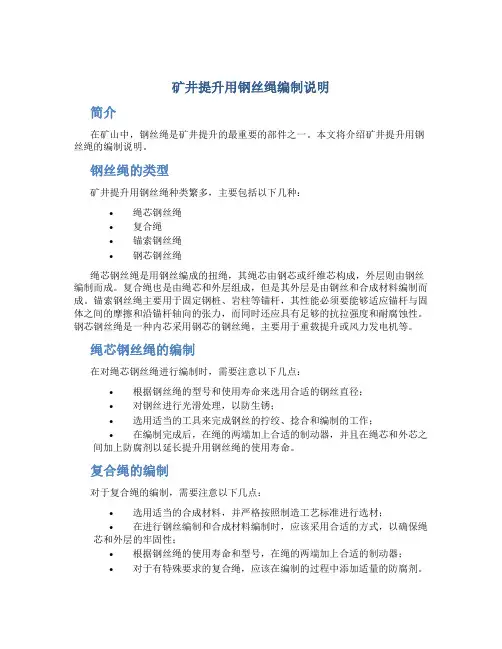

矿井提升用钢丝绳编制说明简介在矿山中，钢丝绳是矿井提升的最重要的部件之一。
本文将介绍矿井提升用钢丝绳的编制说明。
钢丝绳的类型矿井提升用钢丝绳种类繁多，主要包括以下几种：•绳芯钢丝绳•复合绳•锚索钢丝绳•钢芯钢丝绳绳芯钢丝绳是用钢丝编成的扭绳，其绳芯由钢芯或纤维芯构成，外层则由钢丝编制而成。
复合绳也是由绳芯和外层组成，但是其外层是由钢丝和合成材料编制而成。
锚索钢丝绳主要用于固定钢桩、岩柱等锚杆，其性能必须要能够适应锚杆与固体之间的摩擦和沿锚杆轴向的张力，而同时还应具有足够的抗拉强度和耐腐蚀性。
钢芯钢丝绳是一种内芯采用钢芯的钢丝绳，主要用于重载提升或风力发电机等。
绳芯钢丝绳的编制在对绳芯钢丝绳进行编制时，需要注意以下几点：•根据钢丝绳的型号和使用寿命来选用合适的钢丝直径；•对钢丝进行光滑处理，以防生锈；•选用适当的工具来完成钢丝的拧绞、捻合和编制的工作；•在编制完成后，在绳的两端加上合适的制动器，并且在绳芯和外芯之间加上防腐剂以延长提升用钢丝绳的使用寿命。
复合绳的编制对于复合绳的编制，需要注意以下几点：•选用适当的合成材料，并严格按照制造工艺标准进行选材；•在进行钢丝编制和合成材料编制时，应该采用合适的方式，以确保绳芯和外层的牢固性；•根据钢丝绳的使用寿命和型号，在绳的两端加上合适的制动器；•对于有特殊要求的复合绳，应该在编制的过程中添加适量的防腐剂。
锚索钢丝绳的编制针对锚索钢丝绳的编制，需要注意以下几点：•在选用合适的钢丝直径和型号时，要同时考虑锚杆的要求；•进行钢丝编制时，需要采用合适的扭丝方式，并按照要求进行松弛度测试；•对于不同种类的锚索钢丝绳，应该采用不同的防腐剂，并根据要求进行涂覆。
钢芯钢丝绳的编制对于钢芯钢丝绳的编制，需要注意以下几点：•钢芯的直径和材料应该根据实际需求来选择；•在进行钢丝编制时，需要采用合适的扭丝方式，并根据要求进行松弛度测试；•经过编制的钢丝绳应该经过适当的拉伸，以达到实验要求。
目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 分类 (1)4 订货内容 (4)5 钢丝绳材料 (4)6 技术要求 (5)7 检查与试验方法 (14)8 钢丝绳合格判定条件 (17)9 包装、标志及质量证明书 (19)10 钢丝绳安全、使用和维护 (19)附录A（规范性附录）钢丝绳力学性能表 (20)附录B（资料性附录）钢丝绳用途推荐 (44)附录C（资料性附录）异形股钢丝绳新旧标记对照 (45)附录D（资料性附录）钢丝绳外层钢丝近似直径的计算 (46)I前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由中国钢铁工业协会提出。
本标准由全国钢标准化技术委员会（SAC/TC 183）归口。
本标准起草单位：鞍钢钢绳有限责任公司、江苏狼山钢绳股份有限公司、贵州钢丝股份有限公司、咸阳宝石钢管钢绳有限公司、江苏芸裕金属制品有限公司、江苏神王集团钢缆有限公司、南通松诚实业有限公司、山东舒博特钢丝绳有限公司、冶金工业信息标准研究院。
本标准主要起草人：邢永晟、赵宪海、向卫国、邓海燕、张毅、任翠英、王玲君、张璇、王海强、薛建军、黄建明、李广宇、蔡继峰、汪小竹、杜金华、程焱、张丹、张秀良。
II矿井提升用钢丝绳1 范围本标准规定了矿井提升用钢丝绳的分类、订货内容、材料、技术要求、检查与试验方法、合格判定条件、包装、标志及质量证明书等内容。
本标准适用于煤炭、金属、非金属等矿井提升及配套用圆股、异形股、压实股钢丝绳。
本标准不适用于平衡用扁钢丝绳、竖井罐道用密封钢丝绳。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法GB/T 238 金属材料线材反复弯曲试验方法GB/T 239.1 金属材料线材第1部分：单向扭转试验方法GB/T 1839 钢产品镀锌层质量试验方法GB/T 2104 钢丝绳包装、标志及质量证明书的一般规定GB/T 8358 钢丝绳实际破断拉力测定方法GB/T 8706 钢丝绳术语、标记和分类GB/T 21965 钢丝绳验收及缺陷术语GB/T 29086 钢丝绳安全、使用和维护YB/T 081 冶金技术标准的数值修约与检测数值的判定YB/T 4452 钢丝绳纤维芯YB/T 5343 制绳用圆钢丝AQ 1043 矿用产品安全标志标识NB/SH/T 0387 钢丝绳用润滑脂3 分类3.1 钢丝绳按GB/T8706规定的原则进行分类，详见表1。
单绳缠绕式双卷筒矿井提升机的设计单绳缠绕式矿井提升机的工作原理：钢丝绳的一端用钢丝绳夹持固定在卷筒幅板上，另一端经卷筒的缠绕后，通过井架天轮悬挂提升容器。
这样，利用主轴旋转方式的不同，将钢丝绳缠绕上或放松，以完成提升或下降容器的工作。
主轴装置是单绳缠绕式矿井提升机的主要工作机构，它的作用是：①缠绕提升机钢丝绳；②承受各种正常载荷(包括固定载荷和工作载荷)；③承受各种积极情况所造成的非常载荷。
在非常载荷作用下，主轴装置部分不应有残余变形。
单绳缠绕式矿井提升机的主轴装置是其核心部件，要求我们应认真设计，精心制造，这对于确保矿井提升机安全可靠运行，预防和杜绝故障及事故的发生，也具有十分重要的意义。
本设计根据生产实际和预选的数据，以提升机的配套设备为核心，经过科学的计算和分析，设计、选择了一套矿井提升机的传动系统设备，并采用了光电测速传感器作为深度指示系统的数据采集装置，实现了从机械控制到数电控制的转变，同时为提升机控制系统的技术改造奠定了基础。
1 前言1.1 提升机的用途和发展概况提升机是矿山大型固定设备之一，是联系井下与地面的主要运输工具，在矿山生产建设中起着重要的作用。
矿井提升机主要用于煤矿、金属矿和非金属矿中提升煤炭、矿石和矸石、升降人员、下放材料、工具和设备。
矿井提升机与压气、通风和排水设备组成矿井四大固定设备，是一套复杂的机械——电气排组。
所以合理的选用矿井提升机具有很大的意义。
矿井提升机的工作特点是在一定的距离内，以较高的速度往复运行。
为保证提升工作高效率和安全可靠，矿井提升机应具有良好的控制设备和完善的保护装置。
矿井提升机在工作中一旦发生机械和电器故障，就会严重地影响到矿井的生产，甚至造成人身伤亡。
熟悉矿井提升机的性能、结构和动作原理，提高安装质量，合理使用设备，加强设备维护，对于确保提升工作高效率和安全可靠，防止和杜绝故障及事故的发生，具有重大意义。
矿井提升机已有很长的发展历史。
早在八百多年以前，我国古代劳动人民就发明了轱辘，用手摇骨碌从地下提升煤炭和矿石，以后发展成畜力绞车。
矿井运输与提升竖井单绳提升1. 简介矿井运输与提升是矿山行业中的重要环节，而竖井提升是其中的核心技术之一。
在矿井中，竖井单绳提升是指通过使用一根绳索将井内的物料或人员从井底运输到地面或从地面送往井底。
本文将介绍竖井单绳提升的原理、设备以及相关的安全措施。
2. 竖井单绳提升原理竖井单绳提升的原理主要依靠绳索的受力情况和重力平衡。
通过调节绳索的长度和提升速度，可以实现物料或人员在竖井中的运输。
竖井单绳提升涉及到以下几个重要概念：•绳索：绳索是竖井单绳提升的核心元素。
通常使用优质的钢丝绳作为绳索，因其具有高强度和重量轻的特点。
•绞车：绞车是用来卷绕绳索的设备。
绞车通常由电动机、减速器和卷绕鼓组成。
•悬挂装置：悬挂装置用于固定绞车和绳索，确保绞车能够正常运行，并保证绳索在竖井中的安全运输。
•制动装置：制动装置用于控制绞车的停止和运行，以及绳索的紧张和松弛。
竖井单绳提升的基本原理是，绳索由绞车卷绕，物料或人员被绳索悬挂装置连接后，绞车开始升降绳索，通过绞车的提升动作，实现物料或人员的运输。
3. 竖井单绳提升设备竖井单绳提升设备包括绞车、悬挂装置、制动装置等。
3.1 绞车绞车是竖井单绳提升的核心设备，其主要作用是卷绕绳索，实现物料或人员的提升。
绞车通常由电动机、减速器和卷绕鼓组成。
电动机提供动力，减速器将电动机的高速旋转转换为卷绕鼓的低速旋转，卷绕鼓则用于卷绕绳索。
绞车具有以下特点：•具有高起重量和大提升高度的能力。
•可以实现连续运输，提高生产效率。
•具有传动平稳、噪音低、耐用性好等优点。
3.2 悬挂装置悬挂装置用于固定绞车和绳索，确保绞车能够正常运行，并保证绳索在竖井中的安全运输。
悬挂装置通常包括钢丝绳夹、吊环、滑轮等部件。
钢丝绳夹用于固定绞车和绳索，吊环用于连接绞车和悬挂装置，滑轮则用于引导绳索的运动。
悬挂装置具有以下特点：•具有高强度和耐磨性，能够承受大的拉力。
•能够保证绞车和绳索的正常运行。
•提供良好的安全性能，确保竖井单绳提升的安全运行。
单绳缠绕式矿井提升机设计
设计思路：
单绳缠绕式矿井提升机是一种常见的升降运输设备，在矿井中用于提
升和运送物料或人员。
其主要特点是采用单根钢丝绳作为提升机的升降机
械构件，通过绕轮来驱动提升机的升降运动。
在设计矿井提升机时，需要
考虑到提升高度和负载要求，合理选择绳径，绳长以及绳轮的直径和轴承。
设计要点：
1.绳径选择：绳径的选择要满足提升机所需承载物料或人员的重量要求，同时要考虑到绳径对绳轮直径和轴承的影响。
一般情况下，绳径越大，提升机的承载能力越大，但也会增加设备的成本和功耗。
2.绳长设计：绳长的设计要满足矿井的提升高度要求，并留有一定的
余量。
在设计绳长时，还需要考虑到绳的伸缩性，以及绳轮的直径和轴承
的尺寸。
3.绳轮直径和轴承选择：绳轮的直径和轴承的选择要满足提升机的承
载能力和安全要求。
绳轮的直径越大，提升机的承载能力越大，但也会增
加设备的尺寸和重量。
轴承的选用要考虑到承载能力、转动稳定性和使用
寿命。
4.紧绷装置设计：在矿井提升机设计中，需要考虑绳的紧绷问题。
为
了保证提升机的稳定性和安全性，可以采用钢丝绳张紧器或液压张紧装置
来保持绳的紧绷状态。
5.安全保护装置设计：在矿井提升机设计中，需要考虑到安全方面的要求。
可以加装安全门、安全限位开关、紧急停止按钮等安全保护装置，以便在紧急情况下及时停止提升机的运行。
总结：。
单绳缠绕式提升机提升钢丝绳截绳施工安全规定1、施工方法用钢梁在上井口将提升容器搪好，拆除连接装置，按事先确定好的长度截绳，将提升钢丝绳重新与提升容器连接好，然后调绳。
（1）施工前，必须将容器置于空载状态。
（2）假设在A提升容器上方截绳，确定截绳长度，另一容器为B。
（3）将A容器提至上井口适当位置，在井口用两根相同型号符合设计要求的工字钢搪罐。
要求：工字钢立放，其额定承载能力必须大于实际承载能力的6倍以上，工字钢两头必须伸出承载梁500mm以上，且必须垫平，有防倒措施。
（4）用合适的粗棕绳系住钢丝绳连接装置，开动绞车松A容器的提升绳约1m，解除钢丝绳连接装置与A容器的连接。
（5）开动绞车，吐出该侧钢丝绳，同时人工用棕绳把连接装置向外拉出距井口不少于15m处，且绕过天轮的上悬绳必须落地，不得悬空放置。
（6）将绞车置于制动状态。
（7）确定长度后截断钢丝绳。
截绳前应用细钢丝捆住，防止截断后散股。
（8）将截断钢丝绳从连接装置内投出，并对连接装置进行检查。
如符合规定要求，可继续使用，否则更换。
（9）将钢丝绳重新固定在连接装置上，技术人员进行复查。
（10）缓慢开动绞车，提升A容器，同时人工拉住棕绳，缓慢将连接装置放至A容器顶部，恢复钢丝绳连接装置与A容器的连接，技术人员进行复查。
（11）提升西罐0.5m，撤除搪罐装置。
（12）按同样工序对B提升容器提升钢丝绳截绳。
（13）将游动滚筒侧提升容器提升到上井口，按调绳措施调绳。
（14）试运转。
2、安全规定（1）施工负责人在施工前通知各水平信号工看护好井口，严禁闲杂人员靠近井口。
天轮平台、井口及井筒之间严禁平行作业。
（2）施工人员靠近井口5m范围内作业，必须系试验合格的保险带，保险带的生根点必须挂在井架钢梁或套架梁上，不得挂在容器上。
保险带应挂在身体上方位置，并牢固可靠；多人作业，保险带不得交叉。
（3）施工地点必须放警戒线，挂牌作业。
（4）施工中，绞车电气控制手柄必须回零，并停电。
淮南职业技术学院毕业论文题目：矿井单绳缠绕式提升机钢丝绳选型计算专业班级学生姓名指导老师完成日期摘要单绳缠绕式提升机是较早出现的一种提升机，工作原理比较简单，就是将钢丝绳的一端固定在提升机的卷筒上，另一端绕过井架上的天轮与提升容器相连接，利用两个卷筒上钢丝绳的缠绕方向的不同，当提升机转动时，使两个容器一个上升一个下降，以完成提升任务。
提升钢丝绳是提升设备中非常关键部件，钢丝绳的选型计算与安全系数，提升效率息息相关。
关键字：提升机；钢丝绳目录1矿井提机的概述 (4)1.1矿井提升机的介绍 (4)1.2缠绕式的工作原理 (5)1.2.1单绳缠绕式提升机工作原理 (5)2矿井提升机钢丝绳的设计选型计算 (7)2.1钢丝绳的分类 (7)2.2钢丝绳的标示 (8)2.3钢丝绳结构选择 (8)2.4单绳缠绕立井钢丝绳选择计算 (9)3总结与展望 (13)3.1总结 (13)3.2参考文献 (14)1 矿井提升机的概述1.1矿井提升机的介绍矿山生产的全过程离不开矿山运输和提升工作。
因此，运输和提升工作的好坏直接关系到矿山生产能否正常高效进行。
如果说运输线路是矿山生产的动脉，那提升设备则是其咽喉，可见其重要性和必要性。
提升机是联系井下和地面的主要运输工具，矿井提升工作是整个采矿工程中的重要环节。
从地下采出的煤炭、矿石必须提升至地面才有实际应用价值。
废石的提升、工作人员、材料及设备的升降等都要靠提升工作来完成。
矿井提升机是矿井提升设备中的动力部分，由电动机、减速器、主轴装置、制动装置、深度指示器、电控系统和操纵台等组成。
根据提升机工作原理和结构的不同，矿井提升机分类如图1-1。
[16]图1-1矿井提升机分类我国目前广泛使用的有单绳缠绕式双圆柱卷筒提升机和多绳摩擦式提升机两种。
根据井筒条件（竖井或斜井）及选用的提升容器和提升机的类型不同，可组成各种不同的矿井提升系统。
较常见的有[17]：⑴竖井单绳缠绕式箕斗提升系统；⑵竖井单绳缠绕式罐笼提升系统；⑶竖井多绳摩擦式箕斗提升系统；⑷竖井多绳摩擦式罐笼提升系统；⑸斜井箕斗提升系统；⑹斜井串车提升系统图1-2矿井提升机提升原理示意图1.2 缠绕式的工作原理我国目前广泛使用的有单绳缠绕式和多绳摩擦轮式两种，以下就重点介绍单绳缠绕式提升机的工作原理。
1.2.1单绳缠绕式提升机的工作原理缠绕式提升机的主要部件有主轴、卷筒主轴承调绳离合器、减速器、深度指示器和制动器。
示意图如图2-1所示。
[13]图1-3缠绕式矿井提升机单绳缠绕式提升机是较早出现的一种类型，工作原理比较简单，就是将钢丝绳的一端固定在提升机的卷筒上，另一端绕过井架上的天轮与提升容器相连接，利用两个卷筒上钢丝绳的缠绕方向的不同，当提升机转动时，使两个容器一个上升一个下降，以完成提升任务，这种提升机在我国矿山中广泛使用。
按卷筒数目的不同，有单筒及双筒提升机两种。
双筒提升机在主轴上装有两个卷筒，其中之一与主轴固接（键装或热装），称为固定卷筒；另一卷筒则滑装在主轴上，通过离合器与主轴连接，称为游动卷筒。
将两种卷筒做成这样的目的，是为了在需要调绳及更换提升水平时，两个卷筒可以有相对运动。
单卷筒提升机只有一个卷筒，一般用于单钩提升，但是如果在单卷筒上固定两根钢丝绳，且其缠绕方向相反，也可作双钩提升，这时，由于一根钢丝绳自卷筒上松放，另一根则向卷筒上缠绕，卷筒表面得到了充分利用，所以单卷筒提升机相对于双卷筒提升机来说，质量和体积都小很多。
不过单卷筒提升机做双钩提升时，绳长的调节颇为不便，为此，可以把单卷筒制成可分离式的两部分，一部分与主轴固接，另一部分通过离合器与主轴相连，这种型式的称为可分离式单卷筒提升机。
装置，为了在使用圆尾绳时尾绳可以松捻而避免打结，在罐笼底部下方设有尾绳悬挂装置。
摩擦提升依靠衬垫与钢丝绳之间的摩擦力来传递动力，因此其工作可靠性就在于提升钢丝绳与安在主导轮上的摩擦衬垫之间是否产生滑动，即是否有足够的摩擦力。
， 2矿井提升机钢丝绳设计选型计算2.1钢丝绳的分类按结构分类：分为点接触钢丝绳、线接触钢丝绳、面接触钢丝绳、多层股不旋转钢丝绳、异型股钢丝绳（三角股、扇形股、椭圆形股和扁平形）、满充式钢丝绳、涂塑钢丝绳等。
按绳芯分类：天然纤维芯钢丝绳、合成纤维芯钢丝绳、 金属绳芯钢丝绳、金属股芯钢丝绳。
按用途分类：可分为一般用途钢丝绳、重要用途钢丝绳。
擦提升系统示意图图1-4 井塔式多绳摩图1-5落地式多绳摩擦提升系统示意图2.2钢丝绳的标示表面：光面钢丝绳用NAT表示，镀锌钢丝绳用 ZBB、ZAB、ZAA表示。
绳芯：纤维芯用FC表示（其中天然纤维芯用NF表示，合成纤维芯用SF表示，如：聚丙烯用PP表示，聚乙烯用PE表示）。
金属绳芯用IWR表示，金属股芯用IWS表示。
捻法：右交互捻用ZS，左交互捻SZ，右同向捻用ZZ，左同向捻用SS。
绳股：圆股不用代号标记。
“V”表示三角股；“Ｑ”表示椭圆股；“T”表示面接触钢丝绳；“S”表示西鲁式钢丝绳；“W”表示瓦林吞式钢丝绳；“SW”表示西鲁—瓦林吞式钢丝绳；“FI”填充式钢丝绳；钢丝绳强度：1570、1670、1770、1960等等钢丝绳完整表示方法18 NAT 6×19S+FC 1770 ZS GB/T20118-2006产品执行标准（一般用途）钢丝绳捻向（右交互捻）公称钢丝抗拉强度（MPa）钢丝绳结构（西鲁式、麻芯）钢丝绳表面状态（光面）钢丝绳公称直径2.3钢丝绳结构选择1、对于单绳缠绕式提升，一般宜选用光面右同向捻、断面形状为圆形股或三角股、接触形式为点或线接触的钢丝绳；对于矿井淋水大、水的酸碱度高，以及在出风井中，由于腐蚀严重，应选用镀锌钢丝绳。
2、在磨损严重的条件下使用的钢丝绳，如斜井提升等，应选用外层钢丝尽可能粗的钢丝绳；斜井窜车提升时，宜采用交互捻钢丝绳。
3、对于多绳摩擦提升，一般应选用镀锌、同向捻（左右各半）的钢丝绳，断面形状最好是三角股。
4、罐道绳最好用半密封钢丝绳或三角股绳，表面光滑，比较耐磨。
2.4单绳缠绕式立井提升钢丝绳选择计算提升钢丝绳的选择计算是提升设备造型设计中的关键环节之一。
钢丝绳在运转中受有许多应力的作用和各种因素的影响，如静应力、动应力、弯曲应力、扭转应力和挤压应力等，磨损和锈蚀也将损害钢丝绳的性能。
综合考虑以上应力因素的精确计算是很困难的，目前国内外都是按静载荷近似计算的。
我国是按《煤矿安全规程》的规定来设计的，其原则是：钢丝绳应按最大静载荷并考虑一定的安全系数来进行计算。
安全系数是指钢丝绳钢丝拉断力的总和与钢丝绳的计算静拉力之比。
但是应当注意，安全系数并不代表钢丝绳真正具有的强度储备，只不过表示经过实践证明在此条件下钢丝绳可以安全运行。
图2-1所示为一立井单绳提升钢丝绳计算示意图。
钢丝绳的最大静拉力作用于A 点处，其值为： c z pH Q Q Q ++=max (式3-7)式中：max Q 为钢丝绳承受的最大计算静载荷；Q 为一次提升的有益载荷,Q=3410⨯Nz Q 为容器重量；z Q =3.8410⨯Np 为钢丝绳每米重力；c H 为钢丝绳悬垂长度，z s j c H H H H ++==34+283+20=337m ；j H 为井架高度；s H 矿井深度；z H 为容器装载高根据《煤矿安全规程》对安全系数的规定[5]，必须满足下式 ：a cZ B m pH Q Q S ≥++0σ （3-8）式中：ma 为新钢丝绳的安全系数，其值必须严格按照《煤矿安全规程》规定选取。
图2-1 钢丝绳计算示意图S 0为钢丝绳所有钢丝断面面积之和，m 2 σB 为钢丝绳抗拉强度，Pa一般钢丝绳的平均比重近似取0.09 N ／cm 3 ，于是有下式：)/(00m N S p γ= （3-9）式中：γ0为钢丝绳的比重，γ0=9.0×104 N/m 3 将式(3-9)代入式(3-8)得：a cZ Bm pH Q Q P≥++0γσσB P ≧)m a 0C Z PH Q Q ++（γP(σB -)m a 0C H γ≧)(m a 0Z Q Q +γ )/(0m N H m Q Q p CaBZ-+≥γσ （3-10）代人γ0=9.0×104 N/m 3的值后，得出选择每米钢丝绳重的公式为：)/(101.15m N H m Q Q p CaBZ-⨯+≥-σ （3-11） 查表2-2，钢丝绳的抗拉强度σB 数值有表2-2 钢丝绳的抗拉强度σB钢丝绳公称抗拉强度/MPa14701570167017701870取σB =1770MPa表2-3 钢丝绳安全系数ma 最低值[5]用途分类安全系数最低值单绳缠绕式提升装置转为升降人员9 升降人员和物料升降人员时 9 混合升降时 9 升降物料事7.5 专为升降物料6.5本次设计的为专为升降物料提升装置，因此ma=6.5 所以3375.6101700101.1108.31036544-⨯⨯⨯⨯+⨯≥-P =23.4 N/m=234 kg/100m 根据计算结果查图2-4选取钢丝绳型号[1]图2-4钢丝绳型号选取直径为30mm ，天然纤维芯钢丝绳，抗拉强度为1770MPa ，其型号表示为：30 NAT 6×19S+FC 1770 Z GB/T20118-2006由于实际所选钢丝绳的γ0不一定是0.09 N ／cm 3，因此所选绳是否满足安全系数的要求必须按实际所选每米绳重按下式进行验算，即所选绳的实际安全系数为：CZ qa pH Q Q Q m ++=（3-12）式中Q q 为所选钢丝绳全部钢丝破断拉力总和，查上表得525KNQ 为一次提升的有益载荷,Q=3410⨯Nz Q 为容器重量；z Q =3.8410⨯NPH C =337×332×10÷100=11188.4N 所以C Z qa pH Q Q Q m ++==63.64.11188108.310310525443=+⨯+⨯⨯＞6.5 经验算所选钢丝绳在安全规程规定值内，是可以使用的。
选用合格。
总结经过了一段时间的毕业设计，终于完成了设计任务。
我设计的是单绳缠绕式矿井提升机钢丝绳选型计算，本次设计与以前所做的课程设计有着很大的不同。
在本次设计中，核心零件都是普通机械手册里所查找不到的，因为这跨到矿山机械的范围了。
因此在缺少资料的情况下费了很大的周折才陆续查找到相关资料来完成了此次设计。
通过本次设计使我矿山机械设备有了更多的认识和了解，，掌握了一定的实际机械设计能力。
但在设计过程中我也遇到了很多的困难，计算繁琐复杂，画图中的些细节问题也很繁琐。
总之顺利如期的完成本次毕业设计给了我很大的信心，让我了解专业知识的同时也对本专业的发展前景充满信心。
在设计的过程中，让我了解了设计方法对我们学习的重要性，同时也发现了自己的很多不足之处。
