温、湿度环境监测系统设计[摘要]温湿度是一种最基本的环境参数，温湿度的测量方法和装置对现在的生活、生产具有重要的意义。
此温湿度测量系统是基于单线式温度传感器DS18B20、电容式湿度传感器、单片机STC89C52 对温度湿度分别测量并通过液晶显示屏1602经行显示。
温度传感器DS18B20是单线式，体积超小，硬件开消超低，抗干扰能力强，精度高，附加功能强的理想单片机温度传感器，可实时根据指令给出温度数据，可读性高。
其结构简单、经济实用、清洗效果好,具有很高的实用价值。
本系统具有可读性高，稳定性高，反应速度快，测量值准确的特点。
关键词：单片机，温温度，DS18B20，传感器，液晶显示器Temperature, humidity environment monitoringsystem design[Abstract]Temperature and humidity is one of the most basic environmental parameters. Temperature and humidity measurement methods and devices has the vital significance on present life. The temperature and humidity measurement system is based on singleline type temperature sensor DS18B20, capacitive moisture sensorSCM STC89C52 for temperature humidity measurement and respectively by LCD display. The line 1602 Temperature sensor DS18B20 is singleline type, volume super-small, hardware KaiXiao ultra-low, strong anti-jamming capability, high precision, additional features strong ideal single-chip microcomputer temperature sensor, real-time temperature data, depending on the directive given readable.This system has a readable, high stability, reaction speed, measured values exact characteristic.Keyword：microcontroller,temperature and humidity,DS18B20, sensor,LCD目录第一章引言 (1)第二章设计方案 (2)2.1计算机、电子技术发展概述 (2)2.2系统主要单元的选择与论证 (3)2.2.1单片机控制模块的选择论证 (3)2.2.2温度湿度检测模块的选择与论证 (3)2.2.3显示模块的选择与论证 (4)2.3主要器件选取与系统方框图 (4)2.3.1 温度传感器的选取 (4)2.3.2 湿度传感器的选取 (6)2.3.3总体方案设计 (6)第三章设计原理 (8)3.1DS18B20简介 (8)3.1.1 概述 (8)3.2.2 详细说明 (10)3.2HS1101简介 (18)3.2.1 概述 (18)3.2.2 HS1101工作原理 (19)第四章系统设计 (21)4.1系统组成 (21)4.1.1 温度测量传感部分 (21)4.1.2 湿度测量传感部分 (22)4.1.3 控制部分 (22)4.1.4 蜂鸣器电路原理 (22)4.1.5 显示部分 (22)4.1.6 电源部分 (22)4.2软件流程图 (23)4.3系统总的程序设计 (25)4.3.1 读取温度数据子程序的设计 (26)4.3.2 数据比较程序的设计 (26)4.3.3 数据设置程序的设计 (26)4.4软件仿真 (28)4.5硬件调试 (28)4.6电路测试 (29)第五章结论 (30)参考文献 (31)致谢 (32)附录 (33)附1系统设计的原理图 (33)附2源代码 (34)附3DS18B20特性 (46)附4HS1101特性 (48)第一章引言现代电子技术日新月异，各种新型的自动控制系统也越来越多地运用到人们的日常生活、工业生产等领域，它不但可以提高劳动生产率，而且可以使控制的设备或执行的操作更加精确。
农田土壤湿度监测与农灌控制系统设计农业是人类生活中的重要组成部分，而农田土壤的湿度对于农作物的生长和产量起着至关重要的作用。
因此，开发一套高效、准确的农田土壤湿度监测与农灌控制系统对于提高农作物的产量和质量具有极大的意义。
一、农田土壤湿度监测系统的设计农田土壤湿度监测系统是实现自动化农灌水的关键。
该系统需要具备以下几个关键功能：1. 传感器网络：通过布设传感器网络，实时监测农田不同区域的土壤湿度。
传感器应具备高精度、低功耗、长寿命等特点，并能够稳定的运行在复杂的农田环境中。
2. 数据采集与传输：传感器采集到的土壤湿度数据需要实时传输到数据中心进行处理和分析。
可以利用无线传输技术，如LoRa、NB-IoT等，将数据传输到中央处理系统。
3. 数据处理与分析：中央处理系统接收到传感器上传的湿度数据后，对数据进行处理和分析，从中提取有用的信息。
这些信息可以用来判断土壤湿度的状况，并预测未来的变化趋势。
4. 数据展示与报警：处理系统需要将农田土壤湿度的实时情况以直观的形式展示给用户，可以通过网页、手机应用等方式呈现。
同时，系统还需要具备报警功能，当土壤湿度超过或低于设定的阈值时，及时发出警报，提醒农户进行相应的灌溉或排水操作。
二、农田农灌控制系统的设计农灌控制系统是根据土壤湿度情况进行农田灌溉的关键。
该系统需要具备以下几个关键功能：1. 智能控制：根据农田土壤湿度数据的变化情况，智能地控制灌溉系统的开关和运行时间。
可以采用模糊控制、PID控制等算法，实现对农田灌溉的自动化控制。
2. 多级控制：考虑到不同农作物对土壤湿度要求的差异，可以将农田划分为不同的控制区域，分别设置不同的灌溉参数。
这样能够更好地满足不同农作物的灌溉需求，实现精准灌溉。
3. 节水环保：为了提高灌溉的效率和节约水资源，可以结合天气预报、降雨传感器等信息，合理调整和节制灌溉量。
通过优化灌溉策略，减少过度灌溉和水资源的浪费，实现节水和环保。
4. 报警与故障检测：系统应具备灌溉异常和故障检测功能。
摘要粮食储藏是国家为防备战争、荒灾以及其他突发性事件而采取的有效措施。
粮食是人类生存的必需品，温度与湿度是保存好粮食的先决条件，随着中国加入WTO和粮食市场的逐渐开放，储存大量的粮食对稳定国民经济的发展起到至关重要的作用。
影响粮食安全储藏主要参数是粮食的湿度和温度，这两者之间是互相关联的。
人们通常使用温度计、湿度计来测量粮库的温度和湿度，通过人工加热、加湿、通风和降温等方法来控制粮库的温度、湿度，这种方法不但控制精度低、实时性差，而且操作人员的劳动强度大。
同时温度与相对湿度的大幅度变化可能导致种子大范围腐烂或者影响种子的发芽率，从而带来极大地经济及财产损失。
因此，保证适宜的粮库温度、湿度对保证农产品种子存储质量十分重要。
本设计分为上下两层结构，下位机系统以ATMEL公司生产的AT89C51单片机作为温、湿度监控核心部件，采用DS18B20温度传感器，它是数字温度传感器，能够直接读取被测物的温度值；选取HS1101作为湿度传感器，通过将该湿敏电容置于555定时器与电阻组成的电路中，将电容值的变化转为与之呈反比的电压频率信号，并采用RS485与上位机进行通信；一旦温度或湿度值超过设定阈值，即可实现报警。
上位机系统仍以单片机为核心，扩展数据存储器，在键盘模块里可以更改阈值，LCD显示模块显示从下位单片机传来的温度、湿度值。
从而实现一种小型粮库的温湿度智能监控。
实验表明该系统具有转换速度快、精度高、控制能力强等特点。
目前实现粮库温湿度的智能控制需要一种稳定性高、成本低的温湿度智能控制系统，其采用上、下位机控制结构，实现全方位智能化的粮库监控。
单片机在这种系统中往往作为一个终端机，安装在系统的某些节点上，对现场温湿度进行实时的测量和控制。
单片机的高可靠性和强抗干扰能力，使它可以置于恶劣环境的前端工作。
关键词单片机；小型粮库；温度；湿度AbstractThe food storage is the national guard against war, for Huang zai and other unexpected events and take effective measures. Food is the human survival necessities, temperature and humidity is to keep the good food prerequisites, with China's accession to the WTO and the opening up of the food market, store large amounts of food to stabilizing the development of national economy play a crucial role. Affect food security is the main parameters of grain storage humidity and temperature, between the two are interrelated. People often use thermometer, island-from mosquitoes to measure the temperature and humidity of warehouse, through the artificial heating, add wet, ventilation and cooling method to control the warehouse temperature, humidity, this method not only control precision low, real-time, and operation of the personnel labor intensity. At the same time temperature and relative humidity can lead to big large variation seed range decay or influence of seed germination rate, thus brings great economic and property losses. Therefore, ensure the warehouse of the appropriate temperature and humidity on agricultural seed storage quality guarantee is very important.This design is divided into the upper and lower levels structure, lower place machine system to ATMEL company produces the AT89C51 as humidity and temperature monitoring core components, the temperature sensor DS18B20, it USES "single bus" interface, can be measured directly read things value; Select HS1101 as humidity sensor, through the wet sensitive capacitance in 555 timer and resistors circuit, will the change of capacitance values to the inverse of a voltage and frequency signal, and USES the RS485 communication and the upper machine;Once the temperature or humidity value more than setting threshold, can realize the alarm. PC system based on single-chip microcomputer is still, extended data storage in the keyboard module can change the threshold, LCD display module from a single chip that under the temperature, humidity value from. So as to achieve a small the temperature and humidity of the warehouse intelligent monitoring. Experiments show that the system has a conversion speed and precision, strong ability to control etc. Characteristics.Now realize intelligent control of the temperature and humidity warehouse need a high stability, low cost of temperature, humidity intelligent control system, and its use,under a machine control structure, achieving all-round intelligent warehouse management controlsystem.SCM in such systems often as a terminal, installed in the system of some nodes, the temperature and humidity of real-time measurement and control. The single chip microcomputer high reliability and strong anti-interference ability, make it can be placed in the front of the bad environment.Key words :single-chip microcomputer; Small grain depot; Temperature; humidity目录摘要........................................................................................................................................... Abstract (I)1 绪论 (1)1.1研究背景 (1)1.2粮库温湿度系统国内外现状以及发展趋势 (1)1.3本设计主要工作内容 (2)2 系统总体设计 (4)2.1系统总体设计 (4)2.2下位机系统 (5)2.3上位机系统 (5)3 系统硬件电路设计 (6)3.1下位机系统硬件电路设计 (6)3.1.1温度检测模块 (6)3.1.2湿度检测模块 (9)3.1.3 RS-485S串口通信模块 (9)3.1.4报警电路模块 (14)3.2上位机系统硬件电路设计 (14)3.2.1显示模块 (14)3.2.2 RS-485S串口通信模块 (16)3.2.3键盘模块 (16)3.3 AT89C51硬件电路设计 (17)3.3.1 AT89C51性能参数 (17)3.3.2内部时钟电路设计 (19)3.3.3复位电路设计 (20)3.3.4 AT89C51内部结构 (21)4 软件设计 (23)4.1下位机软件设计 (23)4.1.1温度子程序设计 (23)4.1.2湿度子程序设计 (24)4.1.3报警子程序设计 (24)4.1.4下位机中断程序设计 (25)4.1.5 串口通信程序设计 (26)4.2 上位机软件设计 (27)4.2.1键盘子程序设计 (28)4.2.2串口通信模块子程序设计 (29)5 总结与展望 (30)5.1总结 (30)5.2展望 (30)参考文献 (31)结束语 (32)致谢词 (33)附录1：下位机系统电路图 (34)附录2：上位机系统电路图 (35)附录3：下位机系统程序 (36)附录4：上位机系统程序 (39)1 绪论1.1研究背景粮食是人类生存的必需品，温度与湿度是保存好粮食的先决条件，随着中国加入WTO 和粮食市场的逐渐开放，储存大量的粮食对稳定国民经济的发展起到至关重要的作用。

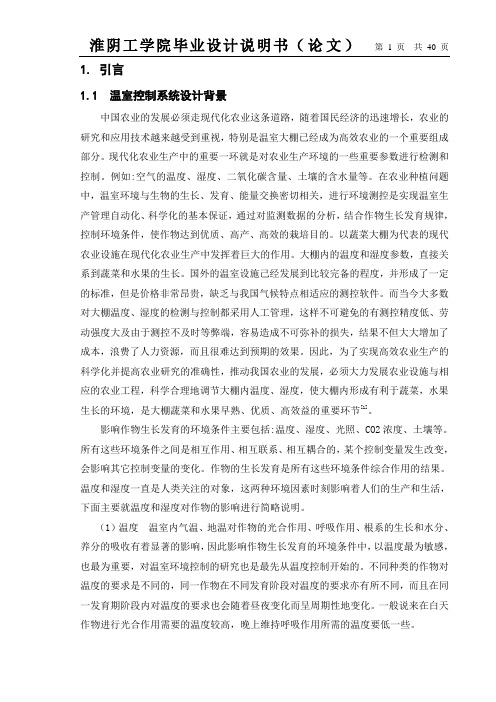

1. 引言1.1 温室控制系统设计背景中国农业的发展必须走现代化农业这条道路，随着国民经济的迅速增长，农业的研究和应用技术越来越受到重视，特别是温室大棚已经成为高效农业的一个重要组成部分。
现代化农业生产中的重要一环就是对农业生产环境的一些重要参数进行检测和控制。
例如:空气的温度、湿度、二氧化碳含量、土壤的含水量等。
在农业种植问题中，温室环境与生物的生长、发育、能量交换密切相关，进行环境测控是实现温室生产管理自动化、科学化的基本保证，通过对监测数据的分析，结合作物生长发育规律，控制环境条件，使作物达到优质、高产、高效的栽培目的。
以蔬菜大棚为代表的现代农业设施在现代化农业生产中发挥着巨大的作用。
大棚内的温度和湿度参数，直接关系到蔬菜和水果的生长。
国外的温室设施己经发展到比较完备的程度，并形成了一定的标准，但是价格非常昂贵，缺乏与我国气候特点相适应的测控软件。
而当今大多数对大棚温度、湿度的检测与控制都采用人工管理，这样不可避免的有测控精度低、劳动强度大及由于测控不及时等弊端，容易造成不可弥补的损失，结果不但大大增加了成本，浪费了人力资源，而且很难达到预期的效果。
因此，为了实现高效农业生产的科学化并提高农业研究的准确性，推动我国农业的发展，必须大力发展农业设施与相应的农业工程，科学合理地调节大棚内温度、湿度，使大棚内形成有利于蔬菜，水果生长的环境，是大棚蔬菜和水果早熟、优质、高效益的重要环节[1]。
影响作物生长发育的环境条件主要包括:温度、湿度、光照、CO2浓度、土壤等。
所有这些环境条件之间是相互作用、相互联系、相互耦合的，某个控制变量发生改变，会影响其它控制变量的变化。
作物的生长发育是所有这些环境条件综合作用的结果。
温度和湿度一直是人类关注的对象，这两种环境因素时刻影响着人们的生产和生活，下面主要就温度和湿度对作物的影响进行简略说明。
（1）温度温室内气温、地温对作物的光合作用、呼吸作用、根系的生长和水分、养分的吸收有着显著的影响，因此影响作物生长发育的环境条件中，以温度最为敏感，也最为重要，对温室环境控制的研究也是最先从温度控制开始的。
