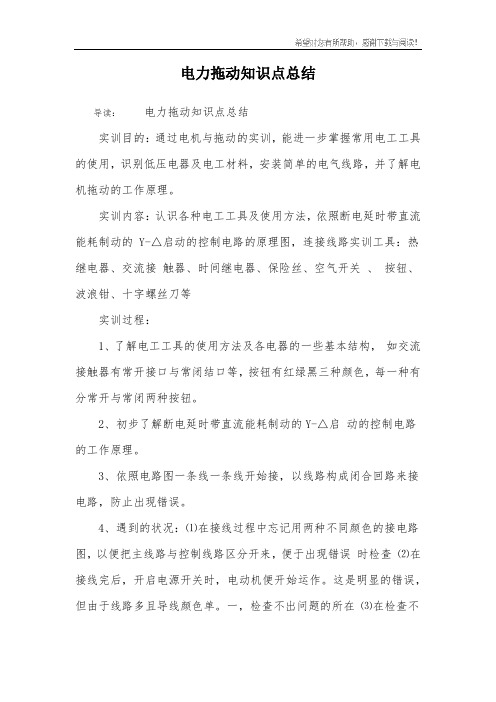

电力拖动知识点总结导读：电力拖动知识点总结实训目的：通过电机与拖动的实训，能进一步掌握常用电工工具的使用，识别低压电器及电工材料，安装简单的电气线路，并了解电机拖动的工作原理。
实训内容：认识各种电工工具及使用方法，依照断电延时带直流能耗制动的 Y-△启动的控制电路的原理图，连接线路实训工具：热继电器、交流接触器、时间继电器、保险丝、空气开关、按钮、波浪钳、十字螺丝刀等实训过程：1、了解电工工具的使用方法及各电器的一些基本结构，如交流接触器有常开接口与常闭结口等，按钮有红绿黑三种颜色，每一种有分常开与常闭两种按钮。
2、初步了解断电延时带直流能耗制动的Y-△启动的控制电路的工作原理。
3、依照电路图一条线一条线开始接，以线路构成闭合回路来接电路，防止出现错误。
4、遇到的状况：⑴在接线过程中忘记用两种不同颜色的接电路图，以便把主线路与控制线路区分开来，便于出现错误时检查⑵在接线完后，开启电源开关时，电动机便开始运作。
这是明显的错误，但由于线路多且导线颜色单。
一，检查不出问题的所在⑶在检查不出问题后，把导线拆卸下来，按电路图重新接上去，在此过程中终于发现原来把控制电路中的两条线一起接在同一个交流接触器的`常开接触点。
实训感想：虽然在这短短的实训过程中，由于时间及自己的不细心，没有把电路接成功，但学到的东西蛮多的。
遇到不懂的东西，及时问老师或同学，例如交流接触器的结构如何看，加上自己的思考都得到了解决。
通过此次实训，我觉得细心有多么重要，就像自己所接的电路，因为两条线重接在一起，导致电动机不能正常工作，更严重的有些同学由于自己的马虎，出现了两次短路的情况，把电路线板都烧坏了。
所以不管今后在做什么事，都有认真细心对待，尽力把事情做好，才能避免出现不必要的后果，我相信有认真付出就一定会有所收获，自己将会做得更好。
【电力拖动知识点总结】1.产科知识点总结2.负数知识点总结3.师说知识点总结4.除法知识点总结5.电路知识点总结6.分数知识点总结7.大物知识点总结8.从句总结知识点上文是关于电力拖动知识点总结，感谢您的阅读，希望对您有帮助，谢谢。
电力拖动知识点总结电力拖动是一种利用电动机作为传动装置的动力传动方式，广泛应用于工业生产中的各个领域，如工厂生产线的输送设备、机械加工设备、自动化装配线和物流输送系统等。
电力拖动系统具有高效、稳定、可靠的特点，能满足现代工业对动力传动的需求。
本文将对电力拖动的基本原理、主要组成部分、常见故障及维护保养等方面进行详细的介绍和总结。
一、基本原理电力拖动系统的基本原理是利用电动机产生的电能转换为机械能，驱动各种传动装置完成工作。
其中，电能通过电源系统供给电动机，经过电动机内部的电磁场作用，产生旋转力矩驱动负载进行工作。
电力拖动系统的基本原理主要包括电源系统、电动机、传动装置和控制系统等几个方面。
1. 电源系统电力拖动系统的电源系统一般采用交流电源或直流电源，根据实际需要进行选择。
在工业生产中，交流电源应用更为广泛，其特点是输送距离远、输出功率大、电源稳定性好，适合长距离输电和大功率负载。
而直流电源系统功率较小，通常用于小功率负载或特殊工况的应用。
2. 电动机电力拖动系统的核心部件是电动机，其主要作用是将电能转换为机械能，驱动负载进行工作。
根据实际需要，电动机可分为交流电动机和直流电动机两种类型。
交流电动机通常采用同步电动机或异步电动机，具有结构简单、维护方便、功率范围广等特点；而直流电动机具有速度调节范围广、起动力矩大、转速稳定等优点，在某些特殊场合得到广泛应用。
3. 传动装置传动装置是电力拖动系统的关键组成部分，用于将电动机产生的旋转力矩传递给负载进行工作。
常见的传动装置包括联轴器、减速机、齿轮传动、带传动等，其选择应根据实际工况及传动比、传动效率等因素进行综合考虑，以确保系统的工作效率和可靠性。
4. 控制系统电力拖动系统的控制系统用于对电动机进行启停、速度调节、方向控制等操作。
常见的控制方式包括手动控制、自动控制和远程控制等，可根据实际需要选择。
现代工业生产中，自动化程度越来越高，电力拖动系统的控制系统也逐渐向着智能化、网络化方向发展，以满足高效、精密的工业生产需求。
考点总结第四章e T L T —生产机械的阻转矩 n —转速(r/min)】第五章一、直流电机的励磁方式：III f I I f1图5-15直流电机的励磁方式a) 他励式 b) 并励式 b) 串励式 b) 复励式a)b)c)d)按励磁绕组的供电方式不同，直流电机分4种：○1他励直流电机 ○2并励直流电机 ○3串励直流电机 ○4复励直流电机 二、基础公式 1. 额定功率N P直流电动机中，N P 是指输出的机械功率的额定值：（N T 为额定输出转矩，N n 为额定转速） 直流发电机中，N是指输出的电功率的额定值：N N N I U P ⋅=2. 电枢电动势a E直流电机的电动势：n C E e a ⋅Φ⋅=（单位 V ） e C 为电动势常数aZn C P e 60⋅=（P n —磁极对数，Z —电枢总有效边数，a —支路对数）3. 电磁转矩e T直流电机的电磁转矩：a T e I C T ⋅Φ⋅= （单位m N ⋅） T C 为转矩常数aZn C P T ⋅⋅=π2 （P n —磁极对数，Z —电枢总有效边数，a —支路对数）4. 常数关系式由于55.9260≈=πe T C C 故 e T C C ⋅=55.9三、直流电机(一) 分类：直流电动机和直流发电机。
直流电动机：直流电能→→机械能 直流发电机：机械能→→直流电能(二) 直流电动机(考点：他励直流电动机【如下图】)I 图5-18直流电动机物理量的正方向与等效电路a) 物理量的参考正方向 b) 等效电路a)b)1. 电压方程：励磁回路：f f f I R U =电枢回路：a a a a I R E U += (特点：a a E U >) (a R ——包括电枢绕组和电刷压降的等效电阻 a E ——直流电机感应电动势)其中 ΦnC E e a =2. 转矩方程：0L e T T T +=3. 功率方程：○1输入电功率→电磁功率 输入电功率1P =励磁回路输入电功率f P +电枢回路输入电功率a P(注意：一般题目没有给出励磁信息，那么输入电功率=电枢回路输入电功率)电枢回路输入电功率a P =电磁功率em P +铜耗功率Cua p ∆ 励磁回路输入的电功率：2f f f f f I R I U P ==电枢回路输入的电功率：()Cua em 2a a a a a a a a a a a p P I R I E I I R E I U P ∆+=+=+== (2a a Cua I R p =∆——电枢回路的铜耗 a a em I E P =——电机的电磁功率)且有ωωωe a p a p a p a a π2π2606060T ΦI aZn ΦI a Z n ΦnI Z n I E ==⋅== 即ωe a a T I E =（原本基础公式为a e ΦI C T T =）而由上式可得电动机电磁转矩的另一种计算公式：n Pn P P T em em eme 55.960π2===ω 故n PT em e 55.9=（em P 的取值单位为w 才适用）nP T eme 9550=（em P 的取值单位为kW 才适用） ○2电磁功率→输出机械功率 电磁功率=机械功率=机械空载功率(损耗)+机械负载功率(输出功率)由于0L e T T T +=和ωe T P em = 故 ωωωL 0e T T T += L 0em P p P +∆=L P ——电机的机械负载功率0p ∆——电机的空载损耗，包括机械摩擦损耗m p ∆和铁心损耗Fe p ∆○3输入电功率1P →输出机械功率2P 电功率电磁功率机械功率P 1P em P 2p Cua p Fe p mec p CufCufp ∆Cuap ∆Fep ∆mp ∆图5-19直流电动机的功率图p P P p p p p P p p P P P ∑∆+=+∆+∆+∆+∆=+∆+∆=+=22add m Fe Cu em Cua Cuf a f 1式中2P ——电动机的输出功率，有P2=PL ；add p ∆——电动机的附加损耗，是未被包括在铜耗、铁耗和机械损耗之内的其他损耗； p ∑∆——电动机的总损耗，并有add 02a a 2f f add m Fe Cua Cuf p p I R I R p p p p p p ∆+∆++=∆+∆+∆+∆+∆=∑∆故电动机的效率为：p P pP P ∑∆+∑∆-==2121η4. 工作特性：5. 如何避免造成“飞车”？ 答：直流电动机在使用时一定要保证励磁回路连接可靠，绝不能断开。
第二章1、V-M 系统和不可逆直流PWM 调速系统的工作原理答：V-M 系统：通过调节触发装置GT 的控制电压Uc 来移动触发脉冲的相位，即可改变整流电压Ud ，从而实现平滑调速。
PWM 调速系统：采用脉冲宽度调制（PWM ）的高频开关控制方式形成的脉宽调制变换器-直流电动机调速系统。
2、调速系统稳态指标的定义及相互关系答： 调速范围：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，用字母 D 表示，即其中： nmax 和nmin 一般都指电动机额定负载时的最高和最低转速；对于负载很轻的机械，也可用实际负载时的转速。
静差率：当系统在某一转速下运行时，负载由理想空载增加到额定值时所对应的转速降落 n N ，与理想空载转速 n 0 之比，称作静差率 s ，即 n N S=n 0或用百分数表示 n N S= n 0式中： nN= n 0 - n N 相互关系：（1）调速系统的静差率指标应以最低速时所能达到的数值为准。
（2）一个调速系统的调速范围，是指在最低速时还能满足所需静差率的转速可调范围。
3、转速反馈控制直流调速系统的稳态结构图、静特性（与开环系统机械特性的对比）和稳态参数计算 答：稳态结构图：*100%静特性：利用叠加原理，即得转速反馈闭环直流调速系统的静特性方程式式中：K为闭环系统的开环放大系数（增益）稳态参数计算：根据闭环系统的稳态性能指标和电动机及各控制部件的已知参数，计算并定系统的放大器与反馈检测元件的过程叫稳态参数计算。
解题步骤：1）计算相关参数：2）求闭环系统应有的开环放大系数：3）计算运算放大器的放大系数和参数4、反馈控制规律1）比例控制的反馈控制系统，被调量有静差2）抵抗扰动, 服从给定3）系统的精度依赖于给定和反馈检测的精度5、转速反馈控制直流调速系统的动态结构图和系统稳定性分析答：动态结构图：稳定性分析：（1）闭环系统速降小，静特性硬（2）闭环系统的静差率小，稳速精度高（3）当要求的静差率一定时，闭环系统可以大大提高调速范围。
