工程精选|图解会议音响系统设计一、会议系统功能需求1间大会议厅，面积50平0方米，可容纳30到040人0的大型会议室。
该工程项目多媒体会议室主要要求满足日常会议语音扩声、学术报告、学习培训等功能。
会议室平面图、会议室透视图和会议室正侧立面效果图如下：1会议室平面图会议室透视图「EiiII—If一「！i—I大型会议室音箱布置图％艾维音响网会议室正侧立面效果图、会议功能设计音箱平面布置图主席台监听③中丽吸血音箱三、会议语音扩声设计会议室平面扩声图音箱平面布置图8ME8--1■1J H 1-4.二・一.二・r -■■一一■二，C-r■IrsrH^7T•-■IT —■i ・二■=一(IFHE会议室正侧立面扩声图四、大型会议室音响设备连接图“断解口斗＞IB 口*■■t*♦*r m H D nAidM<a^"jiib^^ix teTI大飞会议室音响设•连播汨2聘力1，珀士・4力*n*牖日口恒也1■•*・3◎距，殳附离"//X/HICW,刘//Ih1#1五、会议系统设备施工安装会1议系统设备详细安装过程1音箱线路布置主席台综合布线图投影机综合布线会2议扩声系统设备详细连接过程1整套系统设备连接的一独倒鞫f t :&Jwlfsnf"■.fcL□。
艾维音响网分讯器连接电源时序器连接AKMDAC323IF 均衡瞬AKMD 认E4E 分机曰AKMDE200Q 功触机由A 、B,C,D 分别连接到四到动放机3T^，/■艾维音响网2及QQ04/qta Q<E3$空^右他一.0q=^^Nilliimni-同AKMDAC3231F均梵H十AKMOFS-加强说霆矗嫌AKMDEX-1Q口口功鼎树AKMDEX-lCaa^Mffi瑞一刈阍卸TT^m^n---i T百却W T■433>:%M M*I*ST万m函>尊陶'•'£AKMDU-1Z02双手恃无段崇AKMDDJMSDgiH音自。

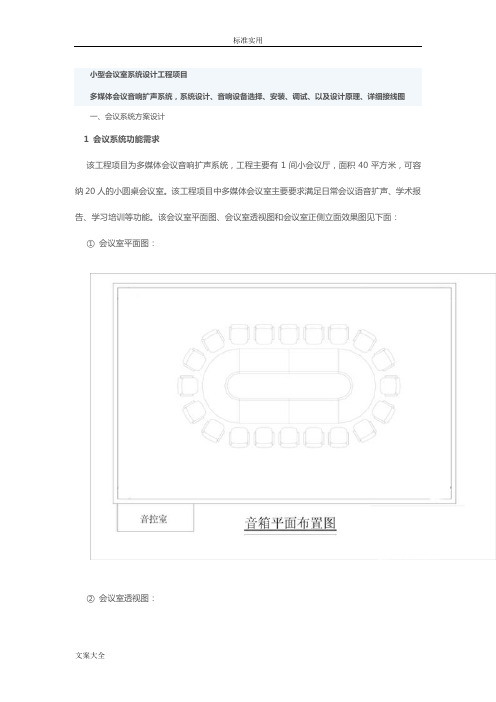

小型会议室系统设计工程项目多媒体会议音响扩声系统，系统设计、音响设备选择、安装、调试、以及设计原理、详细接线图一、会议系统方案设计1 会议系统功能需求该工程项目为多媒体会议音响扩声系统，工程主要有1间小会议厅，面积40平方米，可容纳20人的小圆桌会议室。
该工程项目中多媒体会议室主要要求满足日常会议语音扩声、学术报告、学习培训等功能。
该会议室平面图、会议室透视图和会议室正侧立面效果图见下面：①会议室平面图：②会议室透视图：③会议室正侧立面效果图：2 会议功能设计根据工程的需求，要使该会议室能达到良好的扩声效果，推荐使用2组音箱，分别安装在会议室四个角进行近距离扩声。
达到扩声面广、声清晰明亮，不易产生自激。
听众席有合适的响度。
良好的声音自然度，即声像一致，声音信号真实重放。
使与会人员能感受到声源的真实存在，达到高保真重放的扩声要求。
且达到多媒体会议室音响以自然声为主，要求扩散性良好，声场分布均匀，响度合适，自然度好等要求。
3 会议室扩声效果①会议室平面扩声图：②会议室正侧立面扩声图：二、会议系统设备组成功能一个完整的会议系统主要由声源设备（如话筒等），调控设备（如调音台等），放大设备（如功率放大器），重放设备（如音箱）和周边设备（如均衡器，分讯器等）组成。
1 会议系统主要产品功能介绍①话筒：本系统采用AKMD VS-20C/D 主席/列席麦。
单一指向电容话筒；鹅颈话筒带红色发言指示光环；话筒发言状态指示；红灯表示正在发言。
主席具优先发言健，可通过取缔健关闭发言代表单元。
（本会议系统也可采用AKMD LC160超心型会议麦和AKMD U1202无线麦）②调音台：本系统中我们采用AKMD DJM-808调音台，其为低噪声8通道内置16档数码效果立体声调音台，具有8路单声麦克风和线路平衡输入，内置16 DSP数码延时效果器。
③均衡器：本方案我们采用AKMD AC3231F均衡器，其为31段立体声图形均衡器，具有FBQ 反馈探测系统能显示反馈音频和频普分析。
多媒体会议室设计方案【正文】一、项目概述多媒体会议室是一个用于举行会议、培训等活动的专用场所。
本设计方案旨在为客户提供一个功能完善、设备先进的多媒体会议室，满足其商务需求。
本方案将从空间规划、声音与光线控制、多媒体设备配置等方面进行详细阐述。
二、空间规划1-总体布局多媒体会议室总面积约为平方米，采用开放式布局，主要分为会议区、休息区和设备区。
会议区设有一个大型会议桌，可以容纳人同时开会。
休息区设有舒适的座椅和小型茶水间，方便参会人员休息和交流。
设备区安放了多媒体设备和服务器等专业设备。
2-声音控制会议区采用吸音材料，保证良好的声场效果。
配备高质量的音响系统，包括麦克风、扬声器等设备，确保会议的顺利进行。
3-光线控制会议区设有可调节亮度的照明系统，可以根据不同的会议需求进行灯光设置。
同时考虑到投影等特殊需求，采用遮光窗帘进行光线控制。
三、多媒体设备配置1-视频设备会议室配备一台大屏幕高清显示器，用于播放会议资料和视频。
同时设有摄像头，并可实现远程视频会议。
2-音频设备会议室配置高品质的音频设备，如会议话筒、扬声器等，确保参会人员的语音传输清晰无干扰。
3-控制系统会议室配备一个集中控制系统，可以对多媒体设备进行集中管理和控制，方便操作和调整。
4-互联网接入为了满足会议中可能需要浏览互联网的需求，会议室提供稳定快速的网络接入，保证参会人员可以随时获取所需信息。
四、附件本文档涉及的附件为：平面布局图、设备清单及规格表、材料及装修效果图等。
详细附件请参阅附件部分。
五、法律名词及注释1-多媒体会议室：专用于举行会议、培训等活动的场所。
涉及法律条款：X。
2-音响系统：用于放音和扩声的设备系统。
涉及法律条款：X。
（注：以上内容仅为示例，具体法律名词及注释请根据实际情况进行补充。
）【结尾】。
会议室解决方案和图示一、会议系统方案设计1 会议系统功能需求该工程项目为多媒体会议音响扩声系统，工程主要有1 间小会议厅，面积40 平方米，可容纳20 人的小圆桌会议室。
该工程项目中多媒体会议室主要要求满足日常会议语音扩声、学术报告、学习培训等功能。
该会议室平面图、会议室透视图和会议室正侧立面效果图见下面：① 会议室平面图：② 会议室透视图：小型会议室系统设计工程项目多媒体会议音响扩声系统，系统设计、音响设备选择、安装、调试、以及设计原理、详细接线图③ 会议室正侧立面效果图：2 会议功能设计根据工程的需求，要使该会议室能达到良好的扩声效果，推荐使用2 组音箱，分别安装在会议室四个角进行近距离扩声。
达到扩声面广、声清晰明亮，不易产生自激。
听众席有合适的响度。
良好的声音自然度，即声像一致，声音信号真实重放。
使与会人员能感受到声源的真实存在，达到高保真重放的扩声要求。
且达到多媒体会议室音响以自然声为主，要求扩散性良好，声场分布均匀，响度合适，自然度好等要求。
3 会议室扩声效果① 会议室平面扩声图：② 会议室正侧立面扩声图：二、会议系统设备组成功能一个完整的会议系统主要由声源设备（如话筒等），调控设备（如调音台等），放大设备（如功率放大器），重放设备（如音箱）和周边设备（如均衡器，分讯器等）组成。
1 会议系统主要产品功能介绍① 话筒：本系统采用AKMD VS-20C/D 主席/列席麦。
单一指向电容话筒；鹅颈话筒带红色发言指示光环；话筒发言状态指示；红灯表示正在发言。
主席具优先发言健，可通过取缔健关闭发言代表单元。
（本会议系统也可采用AKMD LC160 超心型会议麦和AKMD U1202 无线麦）② 调音台：本系统中我们采用AKMD DJM-808 调音台，其为低噪声8 通道内置16 档数码效果立体声调音台，具有8 路单声麦克风和线路平衡输入，内置16 DSP 数码延时效果器。
③ 均衡器：本方案我们采用AKMD AC3231F 均衡器，其为31 段立体声图形均衡器，具有FBQ 反馈探测系统能显示反馈音频和频普分析。
