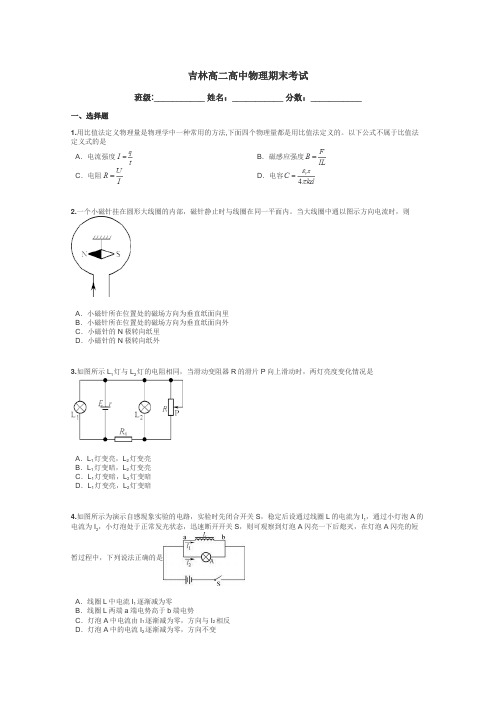

吉林高二高中物理期末考试班级:___________ 姓名：___________ 分数：___________一、选择题1.用比值法定义物理量是物理学中一种常用的方法,下面四个物理量都是用比值法定义的。
以下公式不属于比值法定义式的是A．电流强度B．磁感应强度C．电阻D．电容2.一个小磁针挂在圆形大线圈的内部，磁针静止时与线圈在同一平面内。
当大线圈中通以图示方向电流时，则A．小磁针所在位置处的磁场方向为垂直纸面向里B．小磁针所在位置处的磁场方向为垂直纸面向外C．小磁针的N极转向纸里D．小磁针的N极转向纸外3.如图所示L1灯与L2灯的电阻相同，当滑动变阻器R的滑片P向上滑动时，两灯亮度变化情况是A．L1灯变亮，L2灯变亮B．L1灯变暗，L2灯变亮C．L1灯变暗，L2灯变暗D．L1灯变亮，L2灯变暗4.如图所示为演示自感现象实验的电路，实验时先闭合开关S，稳定后设通过线圈L的电流为I1，通过小灯泡A的电流为I2，小灯泡处于正常发光状态，迅速断开开关S，则可观察到灯泡A闪亮一下后熄灭，在灯泡A闪亮的短暂过程中，下列说法正确的是A．线圈L中电流I1逐渐减为零B．线圈L两端a端电势高于b端电势C．灯泡A中电流由I1逐渐减为零，方向与I2相反D．灯泡A中的电流I2逐渐减为零，方向不变5.如图所示，水平放置且已与电源断开的上、下两平行带电金属板间存在匀强电场，有一带电微粒正好水平向右匀速运动通过正中间P点。
若此时将上极板稍向下移动一些，则此后带电微粒在电场中的运动情况是A．仍然水平向右匀速运动B．向上偏转做类平抛运动C．向下偏转做类平抛运动D．上述运动均有可能，最终运动取决于带电微粒的比荷大小6.如图所示，两根通电长直导线互相平行，电流方向相反，它们位于等边三角形ABC的两个顶点A和B处。
两通，则C处磁场的磁感应强度大小是电导线在C处产生磁场的磁感应强度大小都是BD．2 B0A．0B．B0C．B7.如图所示，MDN为绝缘材料制成的固定的竖直光滑半圆形轨道，半径为R，直径MN水平，整个空间存在方向垂直纸面向外的匀强磁场，磁感应强度为B，一带电荷量为－q，质量为m的小球自M点无初速度下滑，下列说法中正确的是A．小球由M点滑到最低点D时所用时间与磁场无关B．小球滑到D点时，对轨道的压力一定大于mgC．小球滑到D点时，速度大小D．小球滑到轨道右侧时，可以到达轨道最高点N8.如图所示，虚线a、b、c表示电场中的三个等势面与纸面的交线，且相邻等势面之间的电势差相等。

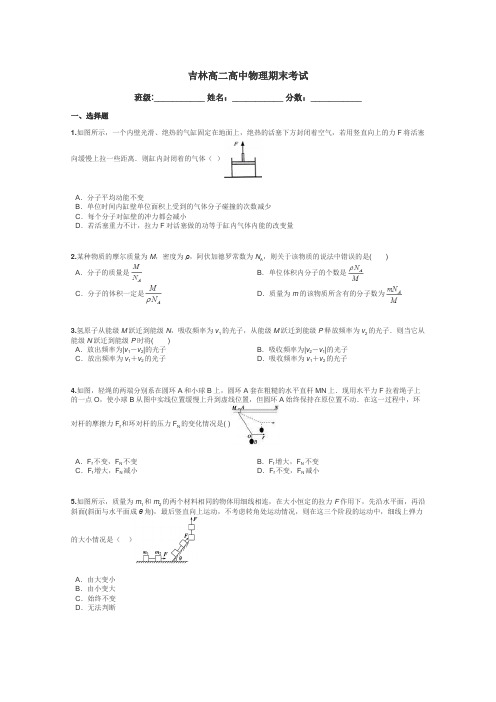

吉林高二高中物理期末考试班级:___________ 姓名：___________ 分数：___________一、选择题1.如图所示，一个内壁光滑、绝热的气缸固定在地面上，绝热的活塞下方封闭着空气，若用竖直向上的力F将活塞向缓慢上拉一些距离．则缸内封闭着的气体（）A．分子平均动能不变B．单位时间内缸壁单位面积上受到的气体分子碰撞的次数减少C．每个分子对缸壁的冲力都会减小D．若活塞重力不计，拉力F对活塞做的功等于缸内气体内能的改变量2.某种物质的摩尔质量为M，密度为ρ，阿伏加德罗常数为NA，则关于该物质的说法中错误的是()A．分子的质量是B．单位体积内分子的个数是C．分子的体积一定是D．质量为m的该物质所含有的分子数为3.氢原子从能级M跃迁到能级N，吸收频率为ν1的光子，从能级M跃迁到能级P释放频率为ν2的光子．则当它从能级N跃迁到能级P时将()A．放出频率为|ν1－ν2|的光子B．吸收频率为|ν2－ν1|的光子C．放出频率为ν1＋ν2的光子D．吸收频率为ν1＋ν2的光子4.如图，轻绳的两端分别系在圆环A和小球B上，圆环A套在粗糙的水平直杆MN上．现用水平力F拉着绳子上的一点O，使小球B从图中实线位置缓慢上升到虚线位置，但圆环A始终保持在原位置不动．在这一过程中，环对杆的摩擦力Ff 和环对杆的压力FN的变化情况是( )A．F f不变，F N不变B．F f增大，F N不变C．F f增大，F N减小D．F f不变，F N减小5.如图所示，质量为m1和m2的两个材料相同的物体用细线相连，在大小恒定的拉力F作用下，先沿水平面，再沿斜面(斜面与水平面成θ角)，最后竖直向上运动，不考虑转角处运动情况，则在这三个阶段的运动中，细线上弹力的大小情况是（）A．由大变小B．由小变大C．始终不变D．无法判断6.水平地面上有一轻质弹簧，下端固定，上端与物体A相连接，整个系统处于平衡状态．现用一竖直向下的力压物体A，使A竖直向下做匀加速直线运动一段距离，整个过程中弹簧一直处在弹性限度内．下列关于所加力F的大小和运动距离x之间关系图象正确的是（）A．B．C．D．7.如图所示，在以速度v逆时针匀速转动的且与水平方向倾角为θ的足够长的传送带的上端轻轻放置一个质量为m 的小物块，小物块与传送带之间的动摩擦因数为μ(μ＜tanθ)，则下列图象中能够客观反映出小物块的速度随时间变化关系的是()A．B．C．D．8.如图所示，一物块从一光滑且足够长的固定斜面顶端O点无初速释放后，先后通过P、Q、N三点，已知物块从P点运动到Q点与从Q点运动到N点所用的时间相等，且PQ长度为3m，QN长度为4m，则由上述数据可以求出OP的长度为A．2m B．m C．m D．3m9.如图所示，在水平力F作用下，木块A、B保持静止。

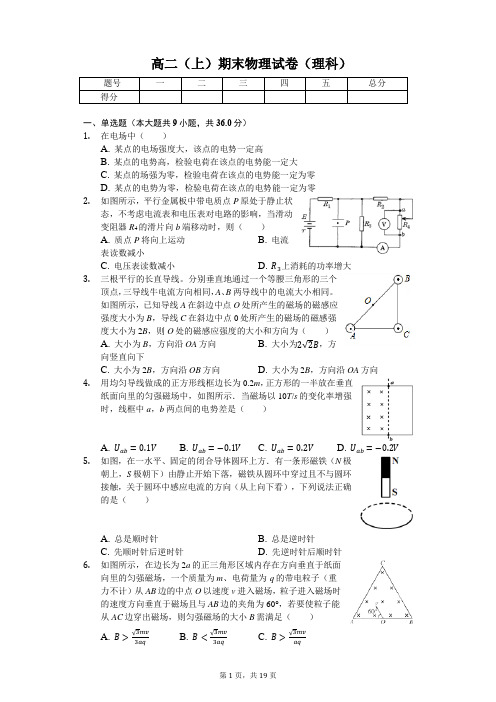

高二（上）期末物理试卷（理科）一、单选题（本大题共9小题，共36.0分）1.在电场中（）A. 某点的电场强度大，该点的电势一定高B. 某点的电势高，检验电荷在该点的电势能一定大C. 某点的场强为零，检验电荷在该点的电势能一定为零D. 某点的电势为零，检验电荷在该点的电势能一定为零2.如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A. 质点P将向上运动B. 电流表读数减小C. 电压表读数减小D. 上消耗的功率增大3.三根平行的长直导线。
分别垂直地通过一个等腰三角形的三个顶点，三导线牛电流方向相同，A、B两导线中的电流大小相同。
如图所示，已知导线A在斜边中点O处所产生的磁场的磁感应强度大小为B，导线C在斜边中点0处所产生的磁场的磁感强度大小为2B，则O处的磁感应强度的大小和方向为（）A. 大小为B，方向沿OA方向B. 大小为，方向竖直向下C. 大小为2B，方向沿OB方向D. 大小为2B，方向沿OA方向4.用均匀导线做成的正方形线框边长为0.2m，正方形的一半放在垂直纸面向里的匀强磁场中，如图所示．当磁场以10T/s的变化率增强时，线框中a，b两点间的电势差是（）A. B. C. D.5.如图，在一水平、固定的闭合导体圆环上方．有一条形磁铁（N极朝上，S极朝下）由静止开始下落，磁铁从圆环中穿过且不与圆环接触，关于圆环中感应电流的方向（从上向下看），下列说法正确的是（）A. 总是顺时针B. 总是逆时针C. 先顺时针后逆时针D. 先逆时针后顺时针6.如图所示，在边长为2a的正三角形区域内存在方向垂直于纸面向里的匀强磁场，一个质量为m、电荷量为-q的带电粒子（重力不计）从AB边的中点O以速度v进入磁场，粒子进入磁场时的速度方向垂直于磁场且与AB边的夹角为60°，若要使粒子能从AC边穿出磁场，则匀强磁场的大小B需满足（）A. B. C.D.7.如图所示的天平可用来测定磁感应强度。

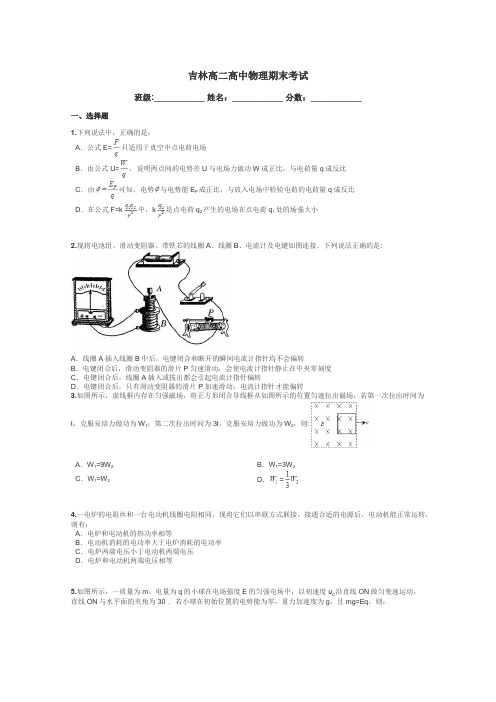

吉林高二高中物理期末考试班级:___________ 姓名：___________ 分数：___________一、选择题1.下列说法中，正确的是： A ．公式E=只适用于真空中点电荷电场B ．由公式U=，说明两点间的电势差U 与电场力做功W 成正比，与电荷量q 成反比C ．由可知，电势与电势能E P 成正比，与放入电场中检验电荷的电荷量q 成反比D ．在公式F=k中，k是点电荷q 2产生的电场在点电荷q 1处的场强大小2.现将电池组、滑动变阻器、带铁芯的线圈A 、线圈B 、电流计及电键如图连接．下列说法正确的是:A ．线圈A 插入线圈B 中后，电键闭合和断开的瞬间电流计指针均不会偏转B ．电键闭合后，滑动变阻器的滑片P 匀速滑动，会使电流计指针静止在中央零刻度C ．电键闭合后，线圈A 插入或拔出都会引起电流计指针偏转D ．电键闭合后，只有滑动变阻器的滑片P 加速滑动，电流计指针才能偏转3.如图所示，虚线框内存在匀强磁场，将正方形闭合导线框从如图所示的位置匀速拉出磁场，若第一次拉出时间为t ，克服安培力做功为W 1；第二次拉出时间为3t ，克服安培力做功为W 2，则:A ．W 1=9W 2B ．W 1=3W 2C ．W 1=W 2D ．4.一电炉的电阻丝和一台电动机线圈电阻相同，现将它们以串联方式联接，接通合适的电源后，电动机能正常运转，则有：A ．电炉和电动机的热功率相等B ．电动机消耗的电功率大于电炉消耗的电功率C ．电炉两端电压小于电动机两端电压D ．电炉和电动机两端电压相等5.如图所示，一质量为m 、电量为q 的小球在电场强度E 的匀强电场中，以初速度υ0沿直线ON 做匀变速运动，直线ON 与水平面的夹角为30°．若小球在初始位置的电势能为零，重力加速度为g ，且mg=Eq ，则：A ．电场方向竖直向上B ．小球运动的加速度大小为gC ．小球最大高度为D ．小球电势能的最大值为6.如图所示，两等量异种电荷分别位于A 、B 两点，其中A 处电荷为正电荷，过O 点做AB 连线的垂线，已知AO>BO ，M 、N 是垂线上的两点，则下列说法中正确的是：A ．M 点场强大于N 点场强B ．M 点电势低于N 点电势C ．一个负的试探电荷在M 点电势能大于在N 点电势能D ．一个正的试探电荷在M 点电势能大于在N 点电势能7.如图所示，带正电的粒子以一定的初速度v 0沿两板的中线进入水平放置的平行金属板内，恰好沿下板的边缘飞出，已知板长为L ，板间的距离为d ，板间电压为U ，带电粒子的电荷量为q ，粒子通过平行金属板的时间为t （不计粒子的重力）则：A ．在前时间内，电场力对粒子做的功为B ．在后时间内，电场力对粒子做的功为C ．粒子在电场中沿电场方向运动的最初和最后的过程中，电场力做功之比为1:2D ．粒子在电场中沿电场方向运动的最初和最后的过程中，电场力做功之比为1:18.如图所示为有两个量程的电压表，当使用 a 、b 两端点时，量程为1 V ；当使用a 、c 两端点时，量程为10 V 。
2024年吉林省名校物理高二上期末综合测试试题注意事项:1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题：本题共6小题，每小题4分，共24分。
在每小题给出的四个选项中，只有一项是符合题目要求的。
1、下列说法不．正确的是 A.23411120H H He n +→+是聚变B.235114094192054380U n Xe Sr 2n +→++是裂变 C.226222488862Ra Rn He →+是α衰变 D.2424011121Na Mg e -→+是裂变2、某静电场中的电场线如图所示，带电粒子在电场中仅受电场力作用，其运动轨迹如图中虚线所示，由M 运动到N ，以下说法正确的是A.粒子必定带负电荷B.粒子在M 点的加速度大于它在N 点的加速度C.粒子在M 点的电势能小于它在N 点的电势能D.粒子在M 点的动能小于它在N 点的动能3、A 、B 是两个完全相同的电热器，A 通以图甲所示的方波交变电流，B 通以图乙所示的正弦式交变电流，则两电热器的电功率P A ∶P B 等于( )A.5∶4B.3∶2C.2∶1D.2∶14、下列说法正确的是（）A.以牛顿运动定律为基础的经典力学因其局限性而没有存在的价值B.物理学的发展，使人们认识到经典力学有它的适用范围C.相对论和量子力学的出现，是对经典力学的全盘否定D.经典力学对处理高速运动的宏观物体具有相当高的实用价值5、如图所示，实线是一簇未标明方向的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b 是轨迹上的两点．若带电粒子在运动中只受电场力的作用，对于a，b 两点下列判断正确的是（）A.电场中a 点的电势较高B.带电粒子在a 点的动能较小C.带电粒子在a 点的加速度较大D.带电粒子一定带正电6、如图所示，质量为m的物体在水平外力F的作用下，沿水平面做匀速运动，速度大小为v，当物体运动到A点时撤去外力F．物体由A点继续向前滑行过程中经过B点，则物体由A点到B点的过程中，下列说法中正确的是（）A.速度v越大，摩擦力对物体的冲量越小；摩擦力做功与速度v的大小无关B.速度v越大，摩擦力对物体冲量越大；摩擦力做功与速度v的大小无关C.速度v越大，摩擦力对物体的冲量越小；摩擦力做功越少D.速度v越大，摩擦力对物体的冲量越小；摩擦力做功越多二、多项选择题：本题共4小题，每小题5分，共20分。

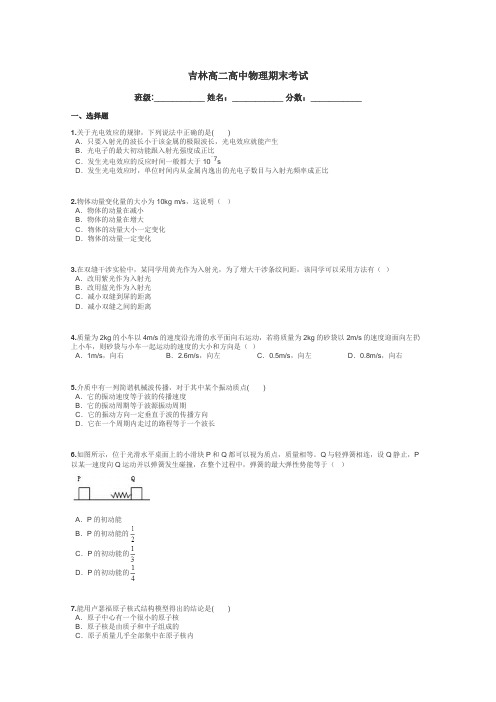

吉林高二高中物理期末考试班级:___________ 姓名：___________ 分数：___________一、选择题1.关于光电效应的规律，下列说法中正确的是()A．只要入射光的波长小于该金属的极限波长，光电效应就能产生B．光电子的最大初动能跟入射光强度成正比C．发生光电效应的反应时间一般都大于10－7sD．发生光电效应时，单位时间内从金属内逸出的光电子数目与入射光频率成正比2.物体动量变化量的大小为10kg·m/s，这说明（）A．物体的动量在减小B．物体的动量在增大C．物体的动量大小一定变化D．物体的动量一定变化3.在双缝干涉实验中，某同学用黄光作为入射光，为了增大干涉条纹间距，该同学可以采用方法有（）A．改用紫光作为入射光B．改用蓝光作为入射光C．减小双缝到屏的距离D．减小双缝之间的距离4.质量为2kg的小车以4m/s的速度沿光滑的水平面向右运动，若将质量为2kg的砂袋以2m/s的速度迎面向左扔上小车，则砂袋与小车一起运动的速度的大小和方向是（）A．1m/s，向右B．2.6m/s，向左C．0.5m/s，向左D．0.8m/s，向右5.介质中有一列简谐机械波传播，对于其中某个振动质点()A．它的振动速度等于波的传播速度B．它的振动周期等于波源振动周期C．它的振动方向一定垂直于波的传播方向D．它在一个周期内走过的路程等于一个波长6.如图所示，位于光滑水平桌面上的小滑块P和Q都可以视为质点，质量相等。
Q与轻弹簧相连，设Q静止，P 以某一速度向Q运动并以弹簧发生碰撞，在整个过程中，弹簧的最大弹性势能等于（）A．P的初动能B．P的初动能的C．P的初动能的D．P的初动能的7.能用卢瑟福原子核式结构模型得出的结论是()A．原子中心有一个很小的原子核B．原子核是由质子和中子组成的C．原子质量几乎全部集中在原子核内D．原子的正电荷全部集中在原子核内二、多选题1.如图所示为氢原子的四个能级，其中E1为基态，若A种氢原子处于激发态E4，B种氢原子处于激发态E3，则下列说法正确的是()A．原子A种可能辐射出6种频率的光子B．原子B种可能辐射出5种频率的光子C．原子A能够吸收原子B发出的光子并跃迁到能级E4D．原子B能够吸收原子A发出的光子并跃迁到能级E42.如图是某金属在光的照射下，光电子最大初动能Ek与入射光频率ν的关系图象，由图可知()A．该金属的逸出功等于EB．入射光的频率为时，产生的光电子的最大初动能为2EC．该金属的极限频率等于D．入射光的频率为时，产生的光电子的最大初动能为3.质量为m的物体以做平抛运动，经过时间t，下落的高度为h，速度大小为v.在这段时间里，该物体的动量变化量大小为（）A．B．C．D．4.用手握住较长软绳的一端连续上下抖动。
吉林高二高中物理期末考试班级:___________ 姓名：___________ 分数：___________一、选择题1.如图所示，坐标原点O都表示一个半径为R的带正电的实心球的球心位置；纵坐标表示带电球产生的电场的场强或电势的大小，电势的零点取在无限远处；横坐标r表示离开球心的距离．坐标平面上的曲线表示该带电体所产生的电场的场强大小或电势大小随距离变化关系．则下列说法中正确的是（）A．图a表示场强，图b表示电势B．图b表示场强，图c表示电势C．图c表示场强，图d表示电势D．图d表示场强，图a表示电势2.如图，实验室一台手摇交流发电机，内阻r=1．0Ω，外接R=9．0Ω的电阻。
闭合开关S，当发动机转子以某一转速匀速转动时，产生的电动势e=（V），则（）A．该交变电流的频率为10HzB．该电动势的有效值为VC．外接电阻R所消耗的电功率为10WD．电路中理想交流电流表的示数为1．0A3.下列关于磁感线说法正确的是（）A．磁感线可以形象的描述磁场的强弱与方向B．沿磁感线方向，磁场越来越弱C．所有磁感线都不是闭合的D．磁感线与电场线一样都能相交4.、某品牌电动自行车的铭牌如下:根据此铭牌中的有关数据，可知该车的额定时速约为（）．A．15km／h B．18km／h C．20km／h D．5km／h5.设想地磁场是由地球内部的环形电流形成的，那么这一环形电流的方向应该是（）A．由东向西B．由西向东C．由南向北D．由北向南6.下述说法正确的是（ ） A ．公式只适用于匀强电场B ．根据U=Ed 可知，任意两点的电势差与这两点的距离成正比C ．匀强电场的电场方向总是跟电荷所受电场力的方向一致D ．匀强电场的电场强度等于沿电场方向每单位长度上的电势差7.取两根完全相同的长导线，用其中一根绕成如图甲所示的螺线管，当该螺线管中通以电流强度为I 的电流时，测得螺线管内中部的磁感应强度大小为B ，若将另一根长导线对折后绕成如图乙所示的螺线管，并通以电流强度也为I 的电流，则在该螺线管内中部的磁感应强度大小为（ ）A ．0B ．0．5BC ．BD ．2B8.在阴极射线管中电子流方向由左向右，其上方放置一根通有如图所示电流的直导线，导线与阴极射线管平行，则电子将（ ）A ．向上偏转B ．向下偏转C ．向纸里偏转D ．向纸外偏转9.人类对物理规律的理解和认识常常是通过观察和比较物理现象得到的。
一、选择题( 共 16 题 ,共 64 分)1、如图所示，表示了闭合回路的一部分导体在磁场中运动的情况。
其中不会产生感应电流的是（）2、在电磁感应现象中，下列说法正确的是（）a.导体在磁场中运动，导体内一定会产生感应电流b.导体做切割磁感线运动，导体中就有感应电流c.闭合电路在磁场内做切割磁感线运动，电路中一定会产生感应电流d.穿过闭合电路的磁通量发生变化，电路中一定有感应电流3、一段导线与电流表组成一闭合回路，导线上的ab部分在一磁场中。
已知该磁场磁感应线的方向竖直向上，则当ab导线竖直向下运动时，下列关于电流表指针的说法中正确的是（）a.一定发生偏转b.一定不发生偏转c.可能发生偏转4、如图所示，恒定的磁场中有一圆形的闭合导体线圈，线圈平面垂直于磁场方向，当线圈在此磁场中做下列哪种运动时，线圈中能产生感应电流（）a.线圈沿自身所在的平面做匀速运动b.线圈沿自身所在的平面做加速运动c.线圈绕任意一条直径做匀速转动d.线圈绕任意一条直径做变速转动5、关于产生电磁感应电流的条件，下列说法中正确的是（）a.任何导体在磁场中运动，都能产生感应电流b.一段导体在磁场中运动时，就能产生感应电流c.当闭合电路的部分导体沿磁感线运动时，就能产生感应电流d.当闭合电路的部分导体切割磁感线运动时，就能产生感应电流7、如图所示，通电直导线垂直穿过闭合线圈l，则（）a.当导线中电流强度i变化时，线圈l中有感应电流b.当线圈l左右平动时，线圈l中有感应电流c.当线圈l上下平动时，线圈l中有感应电流d.以上各种情况，线圈l中都不会有感应电流8、如图 < xml:namespace prefix = st1 /> 4-2-11 所示，a、b、c、d四个线圈平面都垂直于无边界的匀强磁场，a线圈以速度v 沿箭头方向匀速运动，b线圈以加速度a 沿箭头方向做加速运动，c线圈绕轴oo′转动，d线圈绕过c点的垂直线圈平面的轴转动。
2014-2015学年高二上学期期末考试物理试题一、选择题( 共 16 题 ,共 64 分)1、如图所示，表示了闭合回路的一部分导体在磁场中运动的情况。
其中不会产生感应电流的是（）2、在电磁感应现象中，下列说法正确的是（）a.导体在磁场中运动，导体内一定会产生感应电流b.导体做切割磁感线运动，导体中就有感应电流c.闭合电路在磁场内做切割磁感线运动，电路中一定会产生感应电流d.穿过闭合电路的磁通量发生变化，电路中一定有感应电流3、一段导线与电流表组成一闭合回路，导线上的ab部分在一磁场中。
已知该磁场磁感应线的方向竖直向上，则当ab导线竖直向下运动时，下列关于电流表指针的说法中正确的是（）a.一定发生偏转b.一定不发生偏转c.可能发生偏转4、如图所示，恒定的磁场中有一圆形的闭合导体线圈，线圈平面垂直于磁场方向，当线圈在此磁场中做下列哪种运动时，线圈中能产生感应电流（）a.线圈沿自身所在的平面做匀速运动b.线圈沿自身所在的平面做加速运动c.线圈绕任意一条直径做匀速转动d.线圈绕任意一条直径做变速转动5、关于产生电磁感应电流的条件，下列说法中正确的是（）a.任何导体在磁场中运动，都能产生感应电流b.一段导体在磁场中运动时，就能产生感应电流c.当闭合电路的部分导体沿磁感线运动时，就能产生感应电流d.当闭合电路的部分导体切割磁感线运动时，就能产生感应电流6、如图所示实验装置中用于研究电磁感应现象的是（）7、如图所示，通电直导线垂直穿过闭合线圈l，则（）a.当导线中电流强度i变化时，线圈l中有感应电流b.当线圈l左右平动时，线圈l中有感应电流c.当线圈l上下平动时，线圈l中有感应电流d.以上各种情况，线圈l中都不会有感应电流8、如图 < xmlnamespace prefix = st1 /> 4-2-11 所示，a、b、c、d四个线圈平面都垂直于无边界的匀强磁场，a线圈以速度v 沿箭头方向匀速运动，b线圈以加速度a 沿箭头方向做加速运动，c线圈绕轴oo′转动，d线圈绕过c点的垂直线圈平面的轴转动。
绝密★启用前吉林一中2013--2014学年度上学期高二期末、考试物理测试试卷注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）请修改第I卷的文字说明一、单项选择1. 如图所示的电路中，电流表A l与A2为相同的毫安表(内阻不能忽略)，当电路两端接入某一恒定电压的电源时，A l的示数为5mA，A2的示数为3mA。
现将A2改接在R2所在的支路上，如图中虚线所示，再接到原来的恒定电源上，图中的电表均不会烧坏，那么下列说法中正确的是( )A．通过R1的电流强度必减小B．通过R2的电流强度必增大C．电流表A l的示数必增大D．电流表A2的示数必增大2. 在图6所示电路中，电源电动势为12 V，电源内阻为1.OΩ，电路中的电阻Rn。
为l.5Ω，小型直流电动机M的内阻为O.5Ω．闭合开关S后，电动机转动，电流表的示数为2.OA则以下判断中正确的是（）A．电动机的输出功率为14 WB ．电动机两端的电压为7.OVC ．电动机产生的热功率4.O WD ．电源输出的电功率为24W3. 如左图所示，在竖直向下的匀强磁场中，有两根竖直放置的平行导轨AB 、CD ，导轨上放有质量为m 的金属棒MN ，棒与导轨间的动摩擦因数为μ，现从t ＝0时刻起，给棒通以图示方向的电流，且电流强度与时间成正比，即I ＝kt ，其中k 为恒量．若金属棒与导轨始终垂直，则如右图所示的导体棒所受的摩擦力随时间变化的四幅图中，正确的是()4. 如图，两根互相平行的长直导线过纸面上的M 、N 两点，且与纸面垂直，导线中通有大小相等、方向相反的电流。
a 、o 、b 在M 、N 的连线上，o 为MN 的中点，c 、d 位于MN 的中垂线上，且a 、b 、c 、d 到o 点的距离均相等。
关于以上几点处的磁场，下列说法正确的是 （ ） A.o 点处的磁感应强度为零B.a 、b 两点处的磁感应强度大小相等，方向相反C.c 、d 两点处的磁感应强度大小相等，方向相同5. 如图所示，在x>0的区域内存在匀强磁场，磁场垂直于图中的Oxy 平面，方向指向纸外，原点O 处有一离子源，沿各个方向射出质量与速率乘积mv 相等的同价负离子，对于进入磁场区域的离子，它们在磁场中做圆弧运动的圆心所在的轨迹，可用下图给出的四个半圆中的一个来表示，其中正确的是 （ ）6. 如图所示，一矩形线圈位于xOy 平面内，线圈的四条边分别与x 、y 轴平行，线圈中的电流方向如图，线圈只能绕Ox 轴转动．欲使线圈转动起来，则空间应加的磁场是（ ）(A)方向沿x 轴的恒定磁场． (B)方向沿y 轴的恒定磁场． (C)方向沿z 轴的恒定磁场． (D)方向沿z 轴的变化磁场．7. 如图甲所示是回旋加速器的示意图，其核心部分是两个D 形金属盒，在加速带电粒子时，两金属盒置于匀强磁场中，并分别与高频电源相连。
带电粒子在磁场中运动的动能E k 随时间t 的变化规律如图乙所示，若忽略带电粒子在电场中的加速时间，则下列判断中正确的是( )A ．在E k -t 图中应有122334t t t t t t -=-=-B ．高频电源的变化周期应该等于1--n n t tC ．当电源电压减小为2U时，粒子从D 形盒射出时的动能将减小一半。
D ．粒子在D 形盒中每一次加速速度的增量大小相等8. 如图所示，R 1＝10Ω，R 2＝20Ω，R 3＝30Ω，接在电源上时，功率分别为P 1、P 2、P 3，则（ ）（A ）P 1＞P 2＞P 3 （B ）P 1＝P 2＝P 3 （C ）P 2＜P 1＜P 3 （D ）P 1＜P 2＜P 3第II 卷（非选择题）二、多项选择 9. 如图所示，描述对给定的电容器充电时电量Q 、电压U 、电容C 之间相互关系的图像，其中正确的有 （ ）t10. 如图，电源电动势为E、内阻为r．R1是滑动变阻器，R2是定值电阻， C是平行板电容器，MN 是电路中导线上的两个点，将单刀双掷开关S掷到a且电路稳定后，下列判断正确的是 ( ) A．将R1的滑动触头向右移动，电容器上的电荷量将变大B．将R1的滑动触头向右移动，电容器上的电荷量将变小C．若将S由a掷到b的瞬间，导线MN中有从M向N的电流通过D．若将S由a掷到b的瞬间，导线MN中没有电流通过11. 如图所示的电路中，电源电动势为E，内阻忽略不计．闭合开关S，电灯正常发光。
再将滑动变阻器的滑片P稍向左移动一段距离，下列说法正确的是（）A．电流表、电压表的读数均变小B．小灯泡L变暗C．电源的总功率变大D．电容器所带电荷量变大12. 某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率Pr随电流I，变化的图线画在了同一坐标上，如图中的a、b、c所示，以下判断正确的是（）A．直线a表示电源的总功率P E—I图线B．曲线c表示电源的输出功率P R—I图线C．电源的电动势E=3 V，内电阻r=1ΩD．电源的最大输出功率Pm=2W13. 如图所示，A板发出的电子(重力不计)经加速后，水平射入水平放置的两平行金属板M、N 间，M、N之间有垂直纸面向里的匀强磁场，电子通过磁场后最终打在荧光屏P上，关于电子的运动，下列说法中正确的是( )A ．当滑动触头向右移动时，电子打在荧光屏的位置上升B ．当滑动触头向右移动时，电子通过磁场区域所用时间不变C ．若磁场的磁感应强度增大，则电子打在荧光屏上的速度大小不变D ．若磁场的磁感应强度增大，则电子打在荧光屏上的速度变大14. 如图所示，在匀强磁场中附加另一匀强磁场，附加磁场位于图中阴影区域，附加磁场区域的对称轴OO ′与SS ′垂直．a 、b 、c 三个质子先后从S 点沿垂直于磁场的方向射入磁场，它们的速度大小相等，b 的速度方向与SS ′垂直，a 、c 的速度方向与b 的速度方向间的夹角分别为α、β，且α＞β.三个质子经过附加磁场区域后能到达同一点S ′，则下列说法中正确的有( )A 三个质子从S 运动到S ′的时间相等B ．三个质子在附加磁场以外区域运动时，运动轨迹的圆心均在OO ′轴上C ．若撤去附加磁场，a 到达SS ′连线上的位置距S 点最近三、填空题 15. 手电筒中标有“2.0V ，0.80W ”字样的小灯泡正常发光时，通过的电流是___________A ；1分钟内通过导体横截面的电子数为___________个。
（已知C e 19106.1-⨯=）16. 如图所示，一正离子在垂直于匀强磁场的固定光滑轨道内做匀速圆周运动，当磁场均匀增大时，离子动能将 ；周期将 。
17. 如图所示,离子源S 产生质量为m,电荷量为q 的离子,离子产生出来的速度很小,要以看做速度为0,产生的离子经过电压U 加速后,进入磁感强度为B 的一匀强磁场,沿着半圆周运动到达P 点,测得P 点到入口处S 1的距离为L,则 N 极板为________极板,此离子荷质比qm=_____________.18. 有一台电动起重机，其两端的电压为380伏，通过它的电流为10安时，起重机正好以3m/s的速度匀速提起100千克的物体，不考虑其他机械能的损失，则电动机的电阻为Ω。
（g 取10m/s2）19. 一只多用电表的测电阻部分共分R×1、R×10、R×100、R×1 k四挡，表面电阻刻度如图2－8－21甲所示，某学生用这只多用电表来测一个电阻的阻值，他选择R×100挡，并按使用规则正确地调整好了多用电表，测量时表针的偏转如图乙，为使测量结果尽可能准确，他决定再测量一次，再次测量中，他应选择的是________挡；在后面所给的几个操作步骤中，不需要进行的是________(填步骤前的字母代号)；在应该进行的操作步骤中，按顺序应选①________②________③________④________⑤________(填步骤前的字母代号)．图2－8－21A．把两根表笔短接B．将选择开关旋转到上面所选择的量程上C．将选择开关旋转到交流电压的最高挡D．在两表笔分离的情况下，调节电表的调整定位螺丝，使指针指在最左端零位E．把两根表笔分别与待测电阻两端接触，指针稳定后读出电阻值F．调节欧姆挡的调零旋钮，使指针指在电阻刻度的零位上20. 质量为，长为，通有电流I的导体棒静止在水平轨道上，匀强磁场的磁感强度为B，其方角斜向上，此时棒受到的摩擦力为，受到的支持力可能是四、计算题21. 如图所示，是一种测量电源电动势和内阻的电路。
已知：R1=0.5Ω，R2=1.5Ω，当电键扳到1位置时，电压表读数为1V；当电键扳到2位置时，电压表读数为1.5V，求：电源电动势E和内阻r22. 如图所示，真空中有以（r，0）为圆心，半径为r的圆形匀强磁场区域，磁感应强度为B，方向垂直纸面向里，在y= r的虚线上方足够大的范围内，有方向水平向左的匀强电场，电场强度为E，从O点向不同方向发射速率相同的质子，质子的运动轨迹均在纸面内，且质子在磁场中的偏转半径也为r，已知质子的电荷量为q，质量为m，不计重力、粒子间的相互作用力及阻力。
求：（1）质子射入磁场时速度的大小；（2）沿x轴正方向射入磁场的质子，到达y轴所需的时间；o角（如图中所示）射入的质子，到达y轴的位置坐标。
五、实验题23. 电池的内阻很小，不便于直接测量。
某探究小组的同学将一只2.5Ω的保护电阻R0与电池串联后再用电流表和电压表测电池的电动势和内阻，实验电路如图所示。
① 按电路原理图把实物电路补画完整；② 实验中测定出了下列数据：请根据数据在坐标图中画出I -U图象。
连线时，有一组数据是弃之不用的，原因是③ 由I -U图象得出电池的电动势为，内阻为。
24. 在“测定电源的电动势和内阻”的实验中，已连接好部分实验电路．(1)按如图甲所示的实验电路，把图乙中剩余的电路连接起来．(2)在图乙的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑片应置于________端(选填“A”或“B”)．(3如图是根据实验数据作出的U－I图象，由图可知，电源的电动势E＝________ V，内阻r＝____________ Ω.（保留两位有效数字。
）参考答案一、单项选择1.【答案】C【解析】本题是一道电路动态分析题，要注意理清解题思路，注意串并联电路特点的应用、欧姆定律的应用．第一种情况，总电流I 1=5mA ，通过R 2的电流I 2=5mA-3mA=2mA ，则12221223A R R I R I I +==-，由并联电路特点可知，第二种情况中电路总电阻变小，电路两端电压不变，由欧姆定律可知，干路总电流变大，电流表A 1示数变大；干路电流变大，电流表A 1两端电压变大，并联电路电压变小，又由于电流表A 2所在支路电阻变大，由欧姆定律可知，电流表A 2示数变小，故C 正确，ABD 错误；故选C2.【答案】B 【解析】3.【答案】C【解析】当F f ＝μBIL ＝μBLkt<mg 时，棒沿导轨向下加速；当F f ＝μBLkt>mg 时，棒沿导轨向下减速；在棒停止运动前，所受摩擦力为滑动摩擦力，大小为：F f ＝μBLkt ；当棒停止运动时，摩擦力立即变为静摩擦力，大小为：F f ＝mg ，故选项C 正确 4.【答案】C 【解析】 5.【答案】D【解析】粒子在磁场中运动的半径qBm vR=因为射入磁场的粒子是质量与速率乘积mv 相等的同价负离子，所以R 相同，粒子沿Y 轴负方向射入时，圆心在X 轴正半轴上，当射入方向按逆时针旋转通过第四第一象限时，圆心也按逆时针旋转，所以D 对。
