16-16点阵LED循环显示汉字汇编语言设计

ORG 0000HAJMP READYORG 000BHAJMP INT_0;只需更改点阵数据和要显示的总字数READY:MOV P0,#0FFHMOV P1,#0FFHMOV P2,#0FFHMOV P3,#0FFHMOV SP,#70HMOV 36H,#2DMOV 37H,#00H;************************************************ MOV 3AH,#17D ;设置要显示的总字数;************************************************ LCALL DATA_CHUSHISETB EASETB ET0MOV TMOD,#01HMOV TH0,#0A6HMOV TL0,#00HSETB TR0;主程序MAIN:ACALL DISP_READYACALL KEYAJMP MAIN;*********************************************** DA TA_CHUSHI:MOV 35H,#00HMOV 38H,#00HMOV 39H,#01H ;初始化时已显示第一个字MOV 3BH,#0A0H ;暂存r0指向地址MOV DPTR,#DATA1MOV R0,#0A0H ;点阵数据存放地址MOV 30H,#32D ;数据字节数SEND_DATA0:MOV A,#00HMOVC A,@A+DPTRMOV @R0,AINC R0INC DPTRDJNZ 30H,SEND_DA TA0;*********************************************** MOV R0,#0C0H ;点阵数据存放地址MOV 30H,#32D ;数据字节数SEND_DATA1:MOV A,#00HMOVC A,@A+DPTRMOV @R0,AINC R0INC DPTRDJNZ 30H,SEND_DA TA1;*********************************************** MOV DPTR,#DATA1+32MOV R0,#80H ;点阵数据存放地址MOV 30H,#32D ;数据字节数SEND_DATA2:MOV A,#00HMOVC A,@A+DPTRMOV @R0,AINC R0INC DPTRDJNZ 30H,SEND_DA TA2RET;*********************************************** KEY:MOV P3,#0FFHMOV A,P3ANL A,#00000011BCJNE A,#00000011B,KEY_PANDUANRETKEY_PANDUAN:MOV 34H,AACALL KEY_DELAYMOV A,P3ANL A,#00000011BCJNE A,34H,KEY_EXITACALL KEY_CHULIKEY_EXIT: RET;***************************KEY_CHULI:JB ACC.0,KEY_2MOV A,37HADD A,#40HMOV 37H,ALCALL DATA_CHUSHIRETKEY_2: JB ACC.1,KEY_CHULI_EXITINC 36HINC 36HMOV A,36HCJNE A,#14D,CHANGE_36HMOV A,#2DCHANGE_36H:MOV 36H,AMOV 35H,#00HRETKEY_CHULI_EXIT:RET;*************************** KEY_DELAY:DL Y_LP1: MOV R1,#20MOV R6,#50DL Y_LP2:NOPNOPNOPDJNZ R6,DL Y_LP2DJNZ R7,DL Y_LP1END_DL YMS:RET;***************************;显示程序DISP_READY:MOV R0,3BHMOV 30H,#16DMOV 31H,#00HDISP:MOV A,@R0MOV P0,AINC R0MOV A,@R0MOV P2,AMOV P1,31HACALL DISP_DELAYMOV P0,#00HMOV P1,#0FFHMOV P2,#00HINC 31HINC R0DJNZ 30H,DISPDISP_EXIT:RET;显示延时DISP_DELAY:MOV 32H,#2D1:MOV 33H,#150DJNZ 33H,$DJNZ 32H,D1RET;中断处理程序INT_0:PUSH ACCMOV TH0,#0A6HMOV TL0,#00HINC 35HMOV A,35HCJNE A,36H,INT0_EXITMOV 35H,#00HACALL WHICH_WAYINT0_EXIT:POP ACCRETI;********************************************* WHICH_W AY:MOV A,37HCJNE A,#00H,WAY2ACALL YIDONG1RETWAY2: CJNE A,#40H,WAY3ACALL YIDONG2RETWAY3: CJNE A,#80H,WAY4ACALL YIDONG3RETWAY4: ACALL YIDONG4RET;********************************************* YIDONG1: MOV 50H,#0A1HMOV 51H,#0C1HMOV 3CH,#16DINC 38HMOV A,38HCJNE A,#16D,YIDONG1_THEN1MOV 38H,#00HINC 39HMOV A,39HCJNE A,3AH,YIDONG1_THENMOV 39H,#00HMOV DPTR,#DATA1YIDONG1_THEN:MOV 3CH,#32DMOV R1,#0C0HYIDONG1_SEND_DA TA:MOV A,#00HMOVC A,@A+DPTRMOV @R1,AINC R1INC DPTRDJNZ 3CH,YIDONG1_SEND_DA TAMOV 3CH,#16DYIDONG1_THEN1:MOV R1,51HMOV A,@R1RLC AMOV @R1,ADEC R1MOV A,@R1RLC AMOV @R1,AMOV R1,50HMOV A,@R1RLC AMOV @R1,ADEC R1MOV A,@R1RLC AMOV @R1,AINC 50HINC 50HINC 51HINC 51HDJNZ 3CH,YIDONG1_THEN1RET;********************************************* YIDONG2:MOV 50H,#0A0HMOV 51H,#80HMOV 3CH,#16DINC 38HMOV A,38HCJNE A,#16D,YIDONG2_THEN1MOV 38H,#00HINC 39HMOV A,39HCJNE A,3AH,YIDONG2_THENMOV 39H,#00HMOV DPTR,#DA TA1YIDONG2_THEN:MOV 3CH,#32DMOV R1,#80HYIDONG2_SEND_DA TA:MOV A,#00HMOVC A,@A+DPTRMOV @R1,AINC R1INC DPTRDJNZ 3CH,YIDONG2_SEND_DATAMOV 3CH,#16DYIDONG2_THEN1:MOV R1,51HMOV A,@R1RRC AMOV @R1,AINC R1MOV A,@R1RRC AMOV @R1,AMOV R1,50HMOV A,@R1RRC AMOV @R1,AINC R1MOV A,@R1RRC AMOV @R1,AINC 50HINC 50HINC 51HINC 51HDJNZ 3CH,YIDONG2_THEN1RET;********************************************* YIDONG3:INC 3BHINC 3BHMOV 30H,#01HINC 38HMOV A,38HCJNE A,#16D,YIDONG3_EXITMOV 3BH,#0A0HMOV 38H,#00HMOV 3CH,#32DMOV 50H,#0A0HMOV 51H,#0C0HYIDONG3_LOOP:MOV R1,51HMOV A,@R1MOV R1,50HMOV @R1,AINC 50HINC 51HDJNZ 3CH,YIDONG3_LOOPINC 39HMOV A,39HCJNE A,3AH,YIDONG3_THENMOV 39H,#00HMOV DPTR,#DATA1YIDONG3_THEN:MOV R1,#0C0HMOV 3CH,#32DYIDONG3_THEN2:MOV A,#00HMOVC A,@A+DPTRMOV @R1,AINC R1INC DPTRDJNZ 3CH,YIDONG3_THEN2 YIDONG3_EXIT:RET;********************************************* YIDONG4:DEC 3BHDEC 3BHMOV 30H,#01HINC 38HMOV A,38HCJNE A,#16D,YIDONG4_EXITMOV 3BH,#0A0HMOV 38H,#00HMOV 3CH,#32DMOV 50H,#0A0HMOV 51H,#80HYIDONG4_LOOP:MOV R1,51HMOV A,@R1MOV R1,50HMOV @R1,AINC 50HINC 51HDJNZ 3CH,YIDONG4_LOOPINC 39HMOV A,39HCJNE A,3AH,YIDONG4_THENMOV 39H,#00HMOV DPTR,#DATA1YIDONG4_THEN:MOV R1,#80HMOV 3CH,#32DYIDONG4_THEN2:MOV A,#00HMOVC A,@A+DPTRMOV @R1,AINC R1INC DPTRDJNZ 3CH,YIDONG4_THEN2YIDONG4_EXIT:RET;*********************************************DA TA1:DB00H,00H,03H,00H,73H,7EH,13H,66H,0FH,0E6H,4FH,0E6H,73H,7EH,17H,66H,07H,0E6H,37H ,0FEH,3FH,66H,2BH,66H,23H,66H,63H,7EH,63H,66H,00H,00HDB00H,00H,0FH,0FEH,7FH,0FEH,30H,0B0H,07H,0FEH,44H,0B6H,67H,0FEH,33H,0FCH,07H,0F CH,17H,0FCH,16H,04H,37H,0FCH,36H,62H,6FH,0FFH,20H,60H,00H,60HDB00H,00H,7EH,00H,7FH,0FCH,24H,84H,3CH,84H,3CH,84H,24H,84H,24H,84H,3CH,0FCH,24H ,00H,27H,48H,7FH,6CH,74H,0C6H,05H,86H,05H,02H,00H,00HDB00H,00H,06H,60H,06H,60H,06H,60H,66H,64H,26H,6CH,36H,6CH,36H,6CH,16H,68H,1EH,78 H,16H,60H,06H,60H,06H,60H,7FH,0FEH,7FH,0FEH,00H,00HDB00H,00H,18H,60H,18H,60H,1BH,0FEH,7DH,0FEH,7CH,60H,19H,60H,1BH,0FCH,3CH,8CH,7 8H,0C8H,18H,0D8H,18H,70H,18H,70H,3BH,0DEH,33H,06H,00H,00HDB00H,00H,01H,90H,01H,98H,01H,88H,7FH,0FEH,7FH,0FEH,03H,0C0H,07H,0C0H,05H,0E0H,0 DH,0B0H,19H,98H,31H,9CH,61H,8EH,01H,80H,01H,80H,00H,00HDB00H,00H,19H,98H,19H,98H,08H,30H,7FH,0FEH,60H,06H,60H,06H,1FH,0F8H,00H,0F0H,00H, 80H,7FH,0FEH,40H,80H,00H,80H,00H,80H,03H,80H,00H,00HDB00H,00H,00H,60H,7CH,20H,6BH,0FEH,6BH,02H,79H,04H,79H,0FCH,68H,00H,6FH,0FEH,64 H,0D0H,7CH,0D0H,78H,0D0H,60H,92H,63H,13H,66H,1EH,00H,00HDB00H,00H,18H,60H,18H,60H,17H,0FEH,30H,00H,33H,0FEH,70H,00H,53H,0FEH,12H,00H,10H,00H,13H,0FCH,13H,04H,13H,04H,13H,0FCH,13H,04H,00H,00HDB02H,00H,03H,00H,1FH,0F8H,10H,08H,1FH,0F8H,10H,08H,1FH,0F8H,10H,08H,1FH,0F8H,00 H,00H,0DH,88H,2CH,0CCH,6CH,16H,64H,30H,07H,0E0H,00H,00HDB00H,00H,00H,00H,3FH,0FCH,21H,84H,01H,80H,01H,80H,01H,80H,01H,80H,01H,80H,01H,80 H,01H,80H,01H,80H,41H,82H,7FH,0FEH,00H,00H,00H,00HDB00H,00H,0CH,00H,7DH,0FCH,19H,84H,19H,84H,7FH,0FCH,7CH,00H,19H,0FCH,3DH,0FEH, 3EH,20H,79H,0FCH,59H,0FCH,18H,20H,19H,0FEH,1BH,0FEH,00H,00HDB00H,00H,00H,7CH,3FH,0F0H,03H,80H,06H,38H,1FH,0E0H,1FH,90H,07H,18H,3DH,0FCH,1F H,0FEH,00H,90H,1CH,98H,30H,8CH,63H,86H,03H,80H,00H,00HDB00H,00H,00H,0C0H,00H,0C0H,7EH,0FEH,06H,0FEH,25H,84H,35H,2CH,1CH,20H,18H,60H,1 CH,70H,16H,70H,36H,0D8H,60H,0CCH,63H,86H,03H,02H,00H,00HDB00H,00H,20H,80H,33H,0BEH,32H,26H,12H,26H,02H,26H,72H,26H,12H,26H,12H,26H,13H,0A 6H,17H,0ACH,12H,20H,10H,20H,3FH,0FEH,41H,0FEH,00H,00HDB00H,00H,08H,0C0H,19H,0FCH,3BH,0FCH,3EH,6CH,58H,60H,19H,68H,1BH,64H,1EH,0E2H,1 8H,0C0H,04H,88H,34H,0CCH,34H,16H,27H,0F0H,27H,0F0H,00H,00HDB00H,00H,00H,00H,04H,00H,0EH,00H,0EH,00H,0EH,00H,0EH,00H,0EH,00H,0EH,00H,04H,00 H,00H,00H,0EH,00H,0EH,00H,00H,00H,00H,00H,00H,00HEND。

doc文档摘<br />要<br />LED 显示器由于其价格低廉,体积小,功耗低,可靠性好得到广泛使用, LED 点阵显示电子广告牌随处可见.现在市场上各类基于LED 的显示屏较多, 但大部分产品为单一模式的LED 显示屏,其在显示内容的更换及显示屏的重组等方面都存在不便之处.随着信息化社会的迅速发展,LED 显示屏正在向显示内容丰富,信息更改方便等方面发展.本系统基于单片机(AT89C51)控制显示汉字采用16×16 LED 点阵. 关键词: 关键词:LED 点阵;汉字; 信息;单片机<br />目<br />录<br />1 课题描述.................................................................................................1 2 设计过程.................................................................................................2 2.1 硬件电路设计...............................................................................2 2.12 硬件电路组成.......................................................................2 2.14 汉字显示原理及字库代码获取方法...................................3 2.2 程序设计.. (5)2.21 程序流程图..........................................................................5 2.22 程序清单...............................................................................6 3 测试.........................................................................................................9 4总结....................................................................................................10<br />参考文献................................................................................................... 11<br />1 课题描述<br />目前,国内的LED 点阵显示屏大部分是单显示型,其显示的内容相对较少, 显示花样较单一.一般在产品出厂时,显示内容就已写入显示屏控制系统中的EPROM 芯片内,当需要更换显示内容时就非常困难,这样使该类型的显示屏使用范围受到了限制.国内的另一种LED 显示屏——可编程序型LED 显示屏,虽然增加了显示屏系统的编程能力,显示内容和显示花样都有所增加,但也存在着更换显示内容不便的缺点.随着社会经济的迅速发展,如今的广告牌都存在着显示内容丰富,信息量大,信息更换速度快等特点.因此传统的LED 显示屏控制系统已经越来越不能满足现代广告宣传业的需要. 而利用PC 机通信技术控制LED 显示屏,则具有显示内容丰富,信息更换灵活等优点. 本课题基于单片机(A T89C51)控制汉字显示采用16×16 LED 点阵. 开发工具:DICE-51 仿真开发系统,Proteus 仿真软件.<br />1<br />2 设计过程<br />设计过程主要分为:硬件电路设计,程序设计<br />2.1 硬件电路设计2.12 硬件电路组成<br />本系统以AT89C51 单片机为核心芯片的电路来实现, 主要由AT89C51 芯片, 时钟电路,复位电路,列扫描驱动电路(74HC154),16×16 LED 点阵5 部分组成,如图1 所示.使用8×8 点阵构建16×16 点阵,构造方法如图 2.<br />图1<br />图2<br />2<br />2.13 基本电路工作原理<br />AT89C51 是一种带4 kB 闪烁可编程可擦除只读存储器(Falsh Programmable and Erasable Read OnlyMemory,FPEROM)的低电压,高性能CMOS 型8 位微处理器,俗称单片机.该器件采用ATMEL 高密度非易失存储器制造技术制造,与工业标准的MCS-51 指令集和输出管脚相兼容. 由于将多功能8 位CPU 和闪烁存储器组合在单个芯片中, 能够进行 1 000 次写/擦循环, 数据保留时间为10 年. 他是一种高效微控制器,为很多嵌入式控制系统提供了一种灵活性高且价廉的方案.因此,在智能化电子设计与制作过程中经常用到AT89C51 芯片. 时钟电路由AT89C51 的18,19 脚的时钟端(XTALl 及XTAL2)以及12 MHz 晶振X1,电容C2,C3 组成,采用片内振荡方式. 复位电路采用简易的上电复位电路,主要由电阻R1,R2,电容C1,开关K1组成,分别接至AT89C51 的RST 复位输入端. LED 点阵显示屏采用16×16 共256 个象素的点阵.我们把行列总线接在单片机的IO 口,然后把上面分析到的扫描代码送人总线,就可以得到显示的汉字了.但是若将LED 点阵的行列端口全部直接接入89S51 单片机,则需要使用32 条IO 口,这样会造成IO 资源的耗尽,系统也再无扩充的余地.因此,我们在实际应用中只是将LED 点阵的16 条行线直接接在P2 口和P3 口, 至于列选扫描信号则是由4-16 线译码器74HC154 来选择控制, 这样一来列选控制只使用了单片机的4 个IO 口,节约了很多IO 资源,为单片机系统扩充使用功能提供了条件. 汉字扫描显示的基本过程是这样的:通电后由于电阻R1,电容C1 的作用, 使单片机的RST 复位脚电平先高后低,从而达到复位;之后,在C2,C3,X1 以及单片机内部时钟电路的作用下,单片机89C51 按照设定的程序在P2 和P3 接口输出与内部汉字对应的代码电平送至LED 点阵的行选线(高电平驱动),同时在P1.1,P1.2,P1.3,P1.4 接口输出列选扫描信号(低电平驱动),从而选中相应的象素LCD 发光,并利用人眼的视觉暂留特性合成整个汉字的显示.<br />2.14 汉字显示原理及字库代码获取方法<br />我们以UCDOS 中文宋体字库为例,每一个字由16 行16 列的点阵组成显示. 即国标汉字库中的每一个字均由256 点阵来表示.我们可以把每一个点理解为一个象素,而把每一个字的字形理解为一幅图像.事实上这个汉字屏不仅可以显示汉字,也可以显示在256 象素范围内的任何图形.如查用8 位的AT89C51 单片机控制,由于单片机的总线为8 位,一个字需要拆分为2 个部分. 为了弄清楚汉字的点阵组成规律,首先通过列扫描方法获取汉字的代码. 汉字可拆分为上部和下部,上部由8×16 点阵组成,下部也由8×16 点阵组成. 本例通过列扫描方法首先显示左上角的第一列的上半部分,即第0 列的P2.0～<br />3<br />P2.7 口,方向为P2.0 到P2.7,显示汉字&quot;大&quot;时,P2.5 点亮,由上往下排列, 为:P2.0 灭,P2.1 灭,P2.2 灭P2.3 灭,P2.4 灭,P2.5 亮,P2.6 灭,P2.7 灭. 即二进制00000100,转换为十六进制为04h.上半部第一列完成后,继续扫描下半部的第一列,为了接线的方便,我们仍设计成由上往下扫描,即从P3.7 向P3.0 方向扫描,这一列全部为不亮,即为00000000,十六进制则为00h.依照这个方法转向第二列, 第三列, …, 直至第十六列的扫描, 一共扫描32 个8 位, 可以得出汉字&quot;大&quot;的扫描代码,由这个原理可以看出,无论显示何种字体或图像,都可以用这个方法来分析出他的扫描代码从而显示在屏幕上. 上述方法虽然能够让我们弄清楚汉字点阵代码的获取过程,但是依靠人工方法获取汉字代码是一件非常繁琐的事情.为此,我们经常采用字库软件查找字符代码,软件打开后输入汉字,点&quot;检取&quot;,十六进制数据的汉字代码即可自动生成,把我们所需要的竖排数据复制到程序中即可,如图 3 所示.<br />图2 可见,汉字点阵显示一般有点扫描,行扫描和列扫描 3 种.为了符合视觉暂留要求,点扫描方法的扫描频率必须大于16×64=1 024 Hz,周期小于1 ms 即可. 行扫描和列扫描方法的扫描频率必须大于16×8=128 Hz, 周期小于7.8 ms 即可,但是一次驱动一列或一行(8 颗LED)时需外加驱动电路提高电流,否则LED 亮度会不足.<br />4<br />2.2 程序设计2.21 程序流程图<br />软件程序主要由开始,初始化,主程序,字库组成.其中主程序和子程序的流程图如图 4 和图 5所示<br />图3 主程序流程图<br />5<br />图表4 子程序流程图<br />2.22 程序清单<br />ORG LJMP ORG MOV SETB MOV MOV LCALL CLR MOV ADD MOV MOV ADDC MOV DJNZ LJMP SETB 0000H MIN 0030H SP,#60H P1.0 30H,#10H DPTR,#TAB MIC C A, DPL A, #32 DPL,A A, DPH A, #00H DPH, A 30H,L1 MIX P1.0<br />6<br />MIN: MIX:<br />L1:<br />MIC:<br />LP: LOOP:<br />MOV MOV MOV MOV<br />31H, #80 32H,#16 R1,#1EH R2,#00H<br />EN: MOV A,R2 MOVC A, @A+DPTR MOV P2,A INC R2 MOV A,R2 MOVC A,@A+DPTR MOV P3,A INC R2 MOV A, R1 MOV P1,A LCALL DEL SETB P1.0 RR A DEC A RL A MOV R1,A DJNZ 32H,EN DJNZ 31H,LOOP RET MOV 34H,#2 MOV R4, #250 DJNZ R4,$ DJNZ 34H,DL0 RET TAB: ;计db 02H,00H,02H,00H,42H,00H,33H,0FEH db 00H,04H,02H,08H,02H,10H,02H,00H db 02H,00H,0FFH,0FFH,02H,00H,02H,00H db 02H,00H,06H,00H,02H,00H,00H,00H; ;算db10H,10H,20H,10H,0C0H,11H,5FH,0D2H db 75H,7CH,55H,50H,55H,50H,35H,50H db0D5H,50H,55H,50H,75H,7FH,5FH,0D0H db 40H,10H,40H,30H,00H,10H,00H,00H; ;机db08H,20H,08H,0C0H,0BH,00H,0FFH,0FFH db 09H,01H,08H,82H,00H,04H,3FH,0F8H<br />7<br />DEL : DL0:<br />db 20H,00H,20H,00H,20H,00H,7FH,0FCH db 20H,02H,00H,02H,00H,0EH,00H,00H; ;科db24H,08H,24H,10H,24H,60H,25H,80H db 7FH,0FFH,0C5H,00H,44H,80H,00H,40H db24H,40H,12H,40H,00H,40H,0FFH,0FFH db 00H,80H,01H,80H,00H,80H,00H,00H; ;学db02H,20H,0CH,20H,88H,20H,69H,20H db 09H,20H,09H,22H,89H,21H,69H,7EH db09H,60H,09H,0A0H,19H,20H,28H,20H db 0C8H,20H,0AH,60H,0CH,20H,00H,00H; ;与db00H,10H,00H,10H,00H,10H,0FFH,10H db 11H,10H,11H,10H,11H,10H,11H,10H db11H,10H,11H,32H,11H,11H,11H,02H db 33H,0FCH,11H,00H,00H,00H,00H,00H; ;机db08H,20H,08H,22H,08H,41H,0FFH,0FEH db 08H,80H,08H,01H,11H,81H,11H,62H db11H,14H,0FFH,08H,11H,14H,11H,64H db 31H,82H,10H,03H,00H,02H,00H,00H; ;术db04H,08H,04H,08H,04H,10H,04H,20H db 04H,40H,04H,80H,05H,00H,0FFH,0FFH db05H,00H,44H,80H,24H,40H,34H,20H db 04H,10H,0CH,18H,04H,10H,00H,00H; ;史db08H,10H,08H,20H,08H,0C0H,0BH,00H db 0FFH,0FFH,09H,00H,08H,90H,00H,20H db08H,0C0H,0BH,00H,0FFH,0FFH,09H,00H db 08H,0C0H,18H,60H,08H,40H,00H,00H; ;明db04H,44H,0CH,0C6H,35H,44H,0C6H,48H db 0CH,48H,00H,0FCH,3EH,80H,2AH,80H db6AH,80H,0ABH,0FFH,2AH,80H,2AH,88H db 7EH,84H,21H,0F8H,00H,80H,00H,00H; ;祥db04H,44H,0CH,0C6H,35H,44H,0C6H,48H db 0CH,48H,00H,0FCH,3EH,80H,2AH,80H db6AH,80H,0ABH,0FFH,2AH,80H,2AH,88H db 7EH,84H,21H,0F8H,00H,80H,00H,00H END<br /> 8<br />3 测试<br />在完成编写程序的编译和仿真之后,运行测试结果每个字显示完后向右移, 依次显示&quot;陕西理工学院计算机科学与技术史明祥&quot; ,如图6 显示&quot;林&quot;时的结果.<br />图5<br />9<br />4总<br />结<br />这次课程设计我从硬件,软件,仿真系统下应用以前学习的汇编语言编程基础以及微机原理和单片机的一些知识,综合起来才完成了这个基于单片机的汉字显示控制设计. 在本次的课程设计中,主要运用了我以前所学的汇编语言和微机原理方面的知识,通过对程序的不段修改和调试,最终,实现了所要达到的效果.并且的这次设计过程中对硬件设计有了更深的认识,获得了很大的收获. 最后,感谢老师的细心指导,希望这个关于16*16 点阵显示的设计和实现能够为他人所用和扩展.<br />10<br />参考文献<br />[1] 戴梅萼.《微型计算机技术及应用》清华大学出版社. [2] 李学礼.《基于Proteus 的8051 单片机实例教程》电子工业出版社. [3]李华.单片机实用接口技术北京航空航天工业出版社[4]张菊鹏.计算机硬件技术基础(第二版)清华大学出版社[5] 孙德文.微型计算机及其接口技术经济科学出版社<br />11。

16×16点阵LED显示屏整个过程及C语言程序7.1功能要求设计一个室内用16×16点阵LED图文显示屏，要求在目测条件下LED显示屏各点亮度均匀、充足，可显示图形和文字，显示图形或文字应稳定、清晰无串扰。

图形或文字显示有静止、移入移出等显示方式。

7.2方案论证从理论上说，不论显示图形还是文字，只要控制与组成这些图形或文字的各个点所在位置相对应的LED器件发光，就可以得到我们想要的显示结果，这种同时控制各个发光点亮灭的方法称为静态驱动显示方式。

16×16的点阵共有256个发光二极管，显然单片机没有这么多端口，如果我们采用锁存器来扩展端口，按8位的锁存器来计算，16×16的点阵需要256/8=32个锁存器。

这个数字很庞大，因为我们仅仅是16×16的点阵，在实际应用中的显示屏往往要大的多，这样在锁存器上花的成本将是一个很庞大的数字。

因此在实际应用中的显示屏几乎都不采用这种设计，而采用另一种称为动态扫描的显示方法。

动态扫描的意思简单地说就是逐行轮流点亮，这样扫描驱动电路就可以实现多行（比如16行）的同名列共用一套列驱动器。

具体就16×16的点阵来说，我们把所有同一行的发光管的阳极连在一起，把所有同一列的发光管的阴极连在一起（共阳的接法），先送出对应第一行发光管亮灭的数据并锁存，然后选通第一行使其燃亮一定的时间，然后熄灭；再送出第二行的数据并锁存，然后选通第二行使其燃亮相同的时间，然后熄灭；……第十六行之后又重新燃亮第一行，这样反复轮回。

当这样轮回的速度足够快（每秒24次以上），由于人眼的视觉暂留现象，我们就能看到显示屏上稳定的图形了。

采用扫描方式进行显示时，每行有一个行驱动器，各行的同名列共用一个列驱动器。

显示数据通常存储在单片机的存储器中，按8位一个字节的形式顺序排放。

显示时要把一行中各列的数据都传送到相应的列驱动器上去，这就存在一个显示数据传输的问题。

• 134•针对LED 点阵显示汉字需要占用单片机多个并行口的问题，提出了基于89S51单片机的16×16点阵汉字显示设计，利用74HC138和74HC595对单片机并行口进行扩展，从硬件设计、软件设计方案等关键环节，分别进行了详细讨论。

随着单片机技术的发展，LED 点阵屏作为文字和图形显示的新型媒体，由于亮度高、耗能低、色彩鲜艳、寿命长等特点，迅速出现在学校、医院、车站等场所。

但LED 点阵显示需要占用单片机多个并行口，而通用移位寄存器74HC595T 和译码器74HC138，可以实现对单片机IO 的扩展，从而节约了大量的并口资源。

本设计详细介绍了74HC138和74HC595芯片在1616×16点阵LED 显示屏的应用。

1 电路总体设计16×16点阵汉字显示电路如图1所示，它由一片16×16点阵LED 显示屏、两片74HC138构成的行控制单元、两片74HC595构成的列控制单元及AT89S51单片机构成。

列控制单元用于输入数据，而行控制单元用于逐行扫描。

图1 系统总体结构1.1 16×16点阵工作原理本设计采用的是共阴16×16点阵显示模块。

它由256只发光二极管按一定规律安装成方阵，从内部结构如图2所示，可以看出，总共有16行和16列，每行的发光二极管阴极相连，每列的发光二极管阳极相连。

在行和列的交叉处有一个发光二极管，要使其中任一个二极管发光，则其对应行为低电位，而对应的列为高电位即可。

1.2 行控制单元行控制单元的控制原理是：先使第一行Y 0为低电平，其余行为高电平，显示第一行数据；然后第二行Y 1为低电平，其余行电平，显示第二行数据。

按照这个规律每行以较快的速度不断进行刷新，由于发光二极管的余辉效应和人的视觉暂留现象两个因素，给人的印象就是一组静态的数据，不会产生闪烁感。

动态显示能够节省I/O 端口，且功耗低。

本设计采用74HC138三位译码器。

#include <iom8515v.h>#include <macros.h>/*RCS2--->PC0CCS1--->PC1CCS2--->PC2RCS1--->PC3'=1*/#define RCS1_1 PORTC |= BIT(PORTC3>#define RCS2_1 PORTC |= BIT(PORTC0>#define CCS1_1 PORTC |= BIT(PORTC1>#define CCS2_1 PORTC |= BIT(PORTC2>#define RCS1_0 PORTC &=~BIT(PORTC3>#define RCS2_0 PORTC &=~BIT(PORTC0>#define CCS1_0 PORTC &=~BIT(PORTC1>#define CCS2_0 PORTC &=~BIT(PORTC2>#define DOTLEDPORT PORTAunsigned int RollCount=0。

unsigned int SecondCount=0。

unsigned char SecondFlag=0。

const unsigned char DOTLEDBIT[]={0xfe ,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,}。

unsigned char ScanDOTLEDCount=0。

unsigned char DOTLEDBuffer[32]。

#pragma interrupt_handler timer1_ovf_isr:7void timer1_ovf_isr(void>{TCNT1H = 0xFE。

TCNT1L = 0x0C。

//点阵LED扫描过程if(ScanDOTLEDCount<8>{DOTLEDPORT=DOTLEDBIT[ScanDOTLEDCount%8]。

51单片机驱动16×16LED点阵显示动画汉字汇编程序这里提供一个完整的AT89S51单片机驱动驱动led点阵显示具有动画效果的汉字的汇编程序列子.ORG 0000HST: MOV A,#0FFH ;初始化MOV P1,AMOV P2,AMOV P3,AMOV P0,ACLR AMOV R0,#50H ;显示缓存清0MOV R1,#20H ;控制清0的次数ST0: MOV R0,AINC R0DJNZ R1,ST0;正文显示CHINESE: MOV DPTR,#TAB1 ;查表指针指向TAB1LCALL HZ;结束动画SCREE:MOV DPTR,#TAB2;查表指针指向TAB2ACALL DDMOV DPTR,#TAB3;查表指针指向TAB3ACALL DDMOV DPTR,#TAB4;查表指针指向TAB4ACALL DDLJMP CHINESE;显示8幅画面子程序,SCREE专用,用字模软件字要倒置（表必须深256字节）DD: MOV B,#00HMOV R0,#08H ;显示8幅画面AJMP CCCC0: MOV A,BADD A,#20H ;指向下一幅画面MOV B,ACC: MOV R7,#08H ;画面停留时间MOV R3,BMOV 37H,R0LCALL ENTERDIS00: LCALL DISPLAYDJNZ R7,DIS00MOV R0,37HDJNZ R0,CC0RET;汉字上移子程序，可显示8个汉字，（表必须深256字节）HZ: MOV R3,#00H ;查表偏移量MOV R5,#81H ;查表128次MOVBACK: MOV R4,#10H ;使显示完一个汉字MOVBACK0: MOV R7,#02H ;一桢画面显示时间MOV R0,#6DH ;低8位R0指向显示缓存倒数第3个字节，以备与最后1个字节交换MOV R1,#6CH ;高8位R1指向显示缓存倒数第4个字节，以备与倒数第2个字节交换MOV R2,#10H ;存后移的次数DJNZ R5,MOVBACK1RET ;显示完该表，返回MOVBACK1: MOV A,R0 ;低8位被后移的存单元数据暂存入AINC R0 ;后移两字节INC R0MOV R0,A ;放入要移的低8位数据MOV A,R0 ;R0指向下一个要后移的存单元SUBB A,#04HMOV A,R1 ;高8位被后移的存单元数据暂存入A INC R1 ;后移两字节INC R1MOV R1,A ;放入要移高8位的数据MOV A,R1 ;R1指向下一个要后移的存单元SUBB A,#04HMOV R1,A ;R1指向下一个要后移的存单元DJNZ R2,MOVBACK1 ;显示缓存数据依次后移MOV A,R3 ;从表TAB1读入要移进50H,51H的数据MOVC A,A+DPTR;先给50H读数据MOV 50H,AMOV A,R3 ;指向下一字节INC AMOV R3,AMOVC A,A+DPTR;再给51H读数据MOV 51H,AMOV A,R3 ;指向下一字节INC AMOV R3,AMOV 30H,R3 ;保护数据MOV 31H,R4MOV 32H,R5DISMOV: LCALL DISPLAY ;显示当前数据DJNZ R7,DISMOVMOV R3,30HMOV R4,31HMOV R5,32HDJNZ R4,MOVBACK0MOV 30H,R3 ;保护数据MOV R7,#24H ;显示当前数据延时DISMOV0: LCALL DISPLAYDJNZ R7,DISMOV0MOV R3,30HMOV R5,32HLJMP MOVBACK;放进一幅显示数据到显示缓存子程序，要先设好指针DPTR和R3,影响R1,R2,R3 ENTER: MOV R1,#50H ;从50H单元起把表存入MOV R2,#20H ;查表次数MOV A,R3CLLOOP_: MOVC A,A+DPTR ;查表MOV R1,A ;将表放进5X,6X单元INC R1 ;R1指向下一个地址空间MOV A,R3 ;查表指针后移INC AMOV R3,A ;将指针修改结果存入R3DJNZ R2,CLLOOP_;没查完转CLLOOP_RET;15MS,显示子程序,一桢32个字节,影响A,R0,R1,R3,R4,R5,R6;;.51hei./单片机网提供汉字取模工具，可显示任意汉字DISPLAY: MOV A,#0FFHMOV P0,AMOV P1,AMOV P2,AMOV P3,ASETB CMOV R6,#7FH ;赋扫描字初值,左移后初值为0FEHMOV R5,#00H ;列扫描低8位控制MOV R0,#50H ;行的高8(p1)位要显示的数据起始地址MOV R1,#10H ;扫描次数DISLOOP: MOV A,R0 ;从存读数据MOV P2,#0FFH ;装入数据时不显示任何东西MOV P3,#0FFHCPL A ;数据取反以适合显示MOV P1,A ;送入行的高8(p1)位要显示的数据INC R0 ;修改R0指向低8位要显示的数据MOV A,R0 ;读低8位要显示的数据CPL A ;数据取反以适合显示MOV P0,A ;送入行的低8(p0)位要显示的数据INC R0 ;R0指向下一个高8(p0)位要显示的数据LCALL NEXT ;调用列扫描程序LCALL DELAY1MS ;显示延时DJNZ R1,DISLOOP;一桢显示完返回MOV P3,#0FFH ;全灭RET;列扫描子程序DISLOOP专用NEXT: JNC NEXT1 ;C=0转扫描高8(p3)位行MOV A,R6 ;修改扫描字RL AMOV R6,AINC R5CJNE R5,#09H,NEXT0 ;R6=#0FEH时C=0 AJMP NEXT1BACK: RETNEXT0: MOV P2,R6 ;扫描低8(p2)位行AJMP BACKNEXT1: MOV P2,#0FFHMOV P3,R6 ;扫描高8(p3)位行MOV A,R6 ;修改扫描字RL AMOV R6,AAJMP BACK;延时1MS子程序DELAY1MS: MOV R3,#10D0: MOV R4,#50D1: DJNZ R4,D1DJNZ R3,D0RETTAB1:DB 01FH,0F8H,001H,000H,07FH,0FEH,041H,004H,01DH,070H,001H,000H,01DH,070H,000H,000H DB 01FH,0F0H,011H,010H,01FH,0F0H,011H,010H,01FH,0F2H,001H,002H,001H,002H,000H,0FEH;電DB 000H,000H,03FH,0F0H,000H,020H,000H,040H,000H,080H,001H,000H,001H,000H,001H,004HDB 0FFH,0FEH,001H,000H,001H,000H,001H,000H,001H,000H,001H,000H,005H,000H,002H,000H;子DB 008H,000H,008H,0FCH,07EH,084H,008H,084H,0FFH,094H,041H,088H,022H,080H,014H,0FEH DB 07EH,0A4H,008H,0A4H,008H,098H,0FFH,098H,008H,0A4H,008H,0A6H,008H,0C4H,008H,080H;報DB 000H,000H,000H,010H,03FH,0F8H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000HDB 000H,000H,000H,000H,000H,000H,000H,004H,07FH,0FEH,000H,000H,000H,000H,000H,000H;二DB 01FH,0F8H,001H,000H,07FH,0FEH,041H,004H,01DH,070H,001H,000H,01DH,070H,002H,080H DB 004H,060H,01AH,01EH,0E1H,008H,01FH,0E0H,000H,040H,002H,080H,001H,000H,001H,000H;零DB 01FH,0F8H,001H,000H,07FH,0FEH,041H,004H,01DH,070H,001H,000H,01DH,070H,002H,080H DB 004H,060H,01AH,01EH,0E1H,008H,01FH,0E0H,000H,040H,002H,080H,001H,000H,001H,000H;零DB 004H,000H,003H,000H,001H,080H,001H,000H,0FFH,0FEH,000H,000H,000H,000H,004H,080HDB 006H,040H,004H,020H,008H,010H,008H,018H,010H,00CH,020H,00CH,040H,008H,000H,000H;六DB 000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000HDB 000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H;(空) ;结束动画;-- 水纹-- ** 宋体, 12 **; 当前所选字体下一个汉字对应的点阵为: 宽度x高度=128x16, 调整后为: 128x16TAB2:DB 000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,001H,080HDB 001H,080H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000HDB 000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,001H,080H,003H,0C0HDB 003H,0C0H,001H,080H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000HDB 000H,000H,000H,000H,000H,000H,000H,000H,001H,080H,002H,040H,004H,020H,008H,010HDB 008H,010H,004H,020H,002H,040H,001H,080H,000H,000H,000H,000H,000H,000H,000H,000HDB 000H,000H,001H,0C0H,006H,030H,008H,008H,008H,008H,010H,004H,020H,002H,020H,002HDB 020H,002H,010H,004H,008H,008H,008H,008H,006H,030H,001H,0C0H,000H,000H,000H,000HDB 003H,0C0H,00CH,030H,010H,008H,010H,008H,060H,006H,040H,002H,080H,001H,080H,001HDB 080H,001H,080H,001H,040H,002H,060H,006H,010H,008H,010H,008H,00CH,030H,003H,0C0HDB 000H,000H,038H,01CH,046H,062H,081H,081H,080H,001H,040H,002H,040H,002H,020H,004HDB 020H,004H,040H,002H,040H,002H,080H,001H,081H,081H,046H,062H,038H,01CH,000H,000HDB 0C0H,003H,0A0H,005H,058H,01EH,024H,024H,024H,024H,01EH,078H,005H,0A0H,002H,040HDB 002H,040H,005H,0A0H,01AH,078H,024H,024H,024H,024H,058H,01AH,0A0H,005H,0C0H,003HDB 000H,000H,0C0H,003H,0B0H,00DH,088H,011H,044H,022H,025H,0A4H,012H,048H,00DH,0B0HDB 00DH,0B0H,012H,048H,025H,0A4H,044H,022H,088H,011H,0B0H,00DH,0C0H,003H,000H,000H;--福-- ** 宋体, 12 **; 当前所选字体下一个汉字对应的点阵为: 宽度x高度=16x16, 调整后为: 16x16TAB3:DB 0AAH,055H,055H,0AAH,0AAH,055H,055H,0AAH,0AAH,055H,055H,0AAH,0AAH,055H,055H,0A AHDB 055H,0AAH,0AAH,055H,055H,0AAH,0AAH,055H,055H,0AAH,0AAH,055H,055H,0AAH,0AAH,055H DB 0AAH,055H,055H,0AAH,0AAH,055H,055H,0AAH,0AAH,055H,054H,02AH,0A8H,015H,050H,00AH DB 050H,00AH,0A8H,015H,054H,02AH,0AAH,055H,055H,0AAH,0AAH,055H,055H,0AAH,0AAH,055H DB 0AAH,055H,054H,02AH,0A8H,015H,050H,00AH,0A0H,005H,040H,002H,080H,001H,000H,000HDB 000H,000H,080H,001H,040H,002H,0A0H,005H,050H,00AH,0A8H,015H,054H,02AH,0AAH,055HDB 0A0H,005H,040H,002H,091H,0F9H,000H,000H,074H,0F0H,019H,008H,031H,008H,058H,0F0HDB 014H,000H,011H,0F8H,012H,044H,013H,0FCH,012H,044H,091H,0F9H,040H,002H,0A0H,005HDB 020H,000H,013H,0FEH,010H,000H,0FDH,0FCH,005H,004H,009H,004H,011H,0FCH,030H,000HDB 05BH,0FEH,096H,022H,012H,022H,013H,0FEH,012H,022H,012H,022H,013H,0FEH,012H,002HDB 000H,004H,07FH,0C8H,000H,008H,03FH,0BFH,020H,0A0H,020H,090H,03FH,088H,000H,00CHDB 07FH,0DAH,044H,069H,044H,048H,07FH,0C8H,044H,048H,044H,048H,07FH,0C8H,040H,048HDB 010H,040H,010H,080H,091H,000H,073H,0FFH,014H,080H,018H,040H,040H,0FFH,05EH,092HDB 052H,092H,052H,092H,052H,0FEH,052H,092H,052H,092H,05EH,092H,040H,0FFH,000H,000HDB 012H,002H,013H,0FEH,012H,022H,012H,022H,013H,0FEH,012H,022H,096H,022H,05BH,0FEHDB 030H,000H,011H,0FCH,009H,004H,005H,004H,0FDH,0FCH,010H,000H,013H,0FEH,020H,000HTAB4:DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0F8H,0FFH,0F8H,0FFH,0C0H,0FFH,0C0H DB 0FEH,000H,0FEH,000H,0F0H,000H,0F0H,007H,0B0H,002H,0C8H,002H,048H,006H,030H,002H;STEP1 DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0F8H,0FFH,0F8H,0FFH,0C0H,0FFH,0C0HDB 0FEH,000H,0FEH,000H,0F6H,000H,0F9H,007H,089H,002H,086H,001H,000H,005H,000H,002H;STEP2 DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0F8H,0FFH,0F8H,0FFH,0C0H,0FFH,0C0HDB 0FEH,0C0H,0FFH,020H,0F1H,020H,0F0H,0C7H,080H,001H,080H,007H,000H,001H,000H,007H;STEP3 DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0F8H,0FFH,0F8H,0FFH,0D8H,0FFH,0E4HDB 0FEH,024H,0FEH,018H,0F0H,000H,0F0H,001H,080H,001H,080H,007H,000H,005H,000H,005H;STEP4 DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FBH,0FFH,0FCH,0FFH,0C4H,0FFH,0C3HDB 0FEH,000H,0FEH,000H,0F0H,000H,0F0H,007H,080H,001H,080H,007H,000H,004H,000H,007H;STEP5 DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,000H,000H,000H,000H,000H,000HDB 000H,000H,000H,000H,000H,000H,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFHDB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFHDB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFHDB 000H,000H,0F4H,058H,084H,0D4H,085H,052H,0F5H,052H,085H,052H,086H,054H,0F4H,058HDB 000H,000H,022H,05EH,022H,050H,022H,050H,023H,0DEH,022H,050H,022H,050H,0FAH,05EHEND咕哝了很多天终于成功了，发出来供大家交流，没准儿还能对别人有些帮助，总之百利无一害……点阵大小是16*32的。

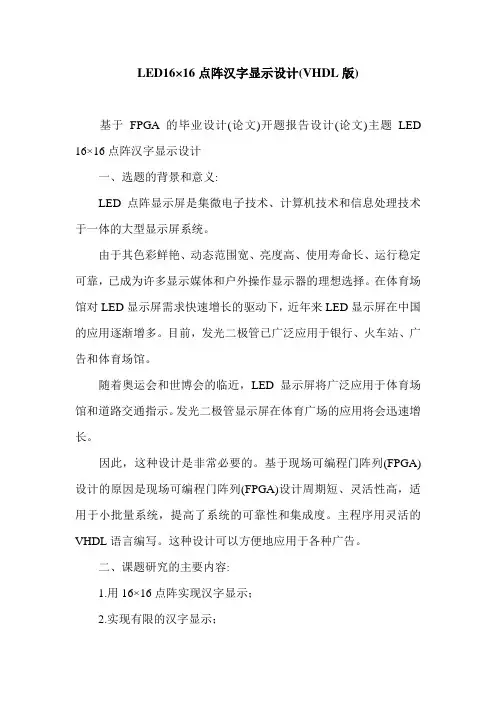

LED16×16点阵汉字显示设计(VHDL版)基于FPGA的毕业设计(论文)开题报告设计(论文)主题LED 16×16点阵汉字显示设计一、选题的背景和意义:LED点阵显示屏是集微电子技术、计算机技术和信息处理技术于一体的大型显示屏系统。

由于其色彩鲜艳、动态范围宽、亮度高、使用寿命长、运行稳定可靠，已成为许多显示媒体和户外操作显示器的理想选择。

在体育场馆对LED显示屏需求快速增长的驱动下，近年来LED显示屏在中国的应用逐渐增多。

目前，发光二极管已广泛应用于银行、火车站、广告和体育场馆。

随着奥运会和世博会的临近，LED显示屏将广泛应用于体育场馆和道路交通指示。

发光二极管显示屏在体育广场的应用将会迅速增长。

因此，这种设计是非常必要的。

基于现场可编程门阵列(FPGA)设计的原因是现场可编程门阵列(FPGA)设计周期短、灵活性高，适用于小批量系统，提高了系统的可靠性和集成度。

主程序用灵活的VHDL语言编写。

这种设计可以方便地应用于各种广告。

二、课题研究的主要内容:1.用16×16点阵实现汉字显示；2.实现有限的汉字显示；5.完成方案演示。

三、主要研究(设计)方法:通过去图书馆查找书籍和收集数据，同时在搜索引擎上搜索数据，分析和参考现有的类似产品、设计方案和成功经验，选择几个可行的方案进行比较，最终确定最实用的方案进行设计。

利用Multisim或Quartus软件对系统进行仿真，以改善和完善电路功能。

EDA测试箱的调试。

四、设计(论文)计划表:时间(截止日期)在XXXX工作的几年中，中国的发光二极管显示屏的应用逐渐增加。

目前，发光二极管已广泛应用于银行、火车站、广告和体育场馆。

随着奥运会和世博会的临近，LED显示屏将广泛应用于体育场馆和道路交通指示。

发光二极管显示屏在体育广场的应用将会迅速增长。

因此，这种设计是非常必要的。

基于FPGA设计的原因是现场可编程门阵列(FPGA)设计周期短、灵活性高，适用于小批量系统，提高了系统的可靠性和集成度。

电子技术综合设计总结报告姓名：专业与班级：设计题目：16*16 LED汉字点阵系统设计起始时间： 2010 ～ 2011 学年第（1）学期第14 周～第 19 周指导教师：成绩：日期：一、系统的基本理论概述⏹1.1前言当今世界，电子技术迅猛发展，点阵式显示器件作为现代信息显示的重要媒体，在金融证券、体育、机场、交通、商业、广告宣传、邮电电信、指挥调度、国防军事等许多领域中得到了广泛应用。

因此点阵式显示器件的研制、生产也的到了迅速的发展，并逐步形成产业，成为光电子行业的新兴产业领域。

由于LED电子显示屏具有所显内容信息量大,外形美观大方,操作使用方便灵活.适用于火车,汽车站,码头,金融证券市场,文化中心,信息中心体育设施等公共场所。

该项目广泛涉及了计算机及电子技术中的电源技术、单片机技术、数据通讯技术、显示技术、存储技术、系统软件技术、接口及驱动等技术。

⏹1.2课题设计内容该电路系统是采用AT89C51单片机为控制器，控制点阵LED显示器进行显示，左移显示“百年矿大盛世华章”的内容。

⏹1.3设计目的1．使学生更深入地理解和掌握该课程中的有关基本概念，程序设计思想和方法。

2．培养学生勇于探索、严谨推理、实事求是、有错必改，用实践来检验理论，全方位考虑问题等科学技术人员应具有的素质。

3．提高学生对工作认真负责、一丝不苟，对同学团结友爱，协作攻关的基本素质。

4．培养学生从资料文献、科学实验中获得知识的能力。

5. 对学生掌握知识的深度、运用理论去处理问题的能力、实验能力、课程设计能力、书面及口头表达能力进行考核。

⏹1.4方案比较与选择：对于扫描LED点阵的方法有以下三种：（1）点扫描；（2）行扫描；（3）列扫描。

对于8*8的LED点阵而言：若使用第一种方式，其扫描频率必须大于16×64=1024Hz，周期小于1ms即可。

若使用第二和第三种方式，则频率必须大于16×8=128Hz，周期小于7.8ms即可符合视觉暂留要求。

LED16X16点阵显示课程设计报告学院专业班级学生姓名指导老师二0一0年十二月一、设计目的本次课程设计目的剖析试验箱，利用微机接口芯片8255，并行控制LED点阵显示；其次就是掌握8088微机系统与LED点阵显示模块之间接口电路设计及编程，了解LED点阵显示的基本原理和如何来实现汉字的的循环左移显示。

二、设计内容利用598H试验系统扩展接口CZ7座，在控制板MC1上以并行通信的方式控制LED点阵显示。

要求自建字库，编制程序实现点阵循环左移显示汉字，并要求通过protues仿真软件画出电路图，运行程序。

三、硬件电路设计整个电路由8088CPU，两片8255，1个74ls373，1个74LS138,1个16×16的LED,5个7407。

该电路可静态显示1个16*16位的汉字，也可循环显示。

1、8255Intel8255A是一种通用的可编程序并行I/O接口芯片，又称“可编程外设接口芯片”，是为Intel8080/8085系列微处理据设计的，也可用于其它系列的微机系统。

可由程序来改变其功能，通用性强、使用灵活。

通过8255A，CPU可直接同外设相连接，是应用最广的并行I/O接口芯片。

其中含3个独立的8位并行输入/输出端口，各端口均具有数据的控制和锁存能力。

可通过编程设置各端口的工作方式和数据传送方向(入/出/双向)。

2、138译码器译码器是组合逻辑电路的一个重要的器件，74LS138的输出是低电平有效，故实现逻辑功能时，输出端不可接或门及或非门，74LS138与前面不同，其有使能端，故使能端必须加以处理，否则无法实现需要的逻辑功能。

发光二极管点亮只须使其正向导通即可，根据LED的公共极是阳极还是阴极分为两类译码器，即针对共阳极的低电平有效的译码器；针对共阴极LED的高电平输出有效的译码器。

3、373锁存器74LS373是低功耗肖特基TTL8D锁存器，内有8个相同的D型(三态同相)锁存器，由两个控制端(11脚G或EN；1脚OUT、CONT、OE)控制。

LED16X16点阵显示课程设计报告学院信息工程学院专业通信工程班级0801学生姓名指导老师二0一0年十二月一、设计目的本次课程设计目的剖析试验箱，利用微机接口芯片8255，并行控制LED点阵显示；其次就是掌握8088微机系统与LED点阵显示模块之间接口电路设计及编程，了解LED点阵显示的基本原理和如何来实现汉字的的循环左移显示。

二、设计内容利用598H试验系统扩展接口CZ7座，在控制板MC1上以并行通信的方式控制LED点阵显示。

要求自建字库，编制程序实现点阵循环左移显示汉字，并要求通过protues仿真软件画出电路图，运行程序。

三、硬件电路设计整个电路由8088CPU，两片8255，1个74ls373，1个74LS138,1个16×16的LED,5个7407。

该电路可静态显示1个16*16位的汉字，也可循环显示。

1、8255Intel8255A是一种通用的可编程序并行I/O接口芯片，又称“可编程外设接口芯片”，是为Intel8080/8085系列微处理据设计的，也可用于其它系列的微机系统。

可由程序来改变其功能，通用性强、使用灵活。

通过8255A，CPU可直接同外设相连接，是应用最广的并行I/O接口芯片。

其中含3个独立的8位并行输入/输出端口，各端口均具有数据的控制和锁存能力。

可通过编程设置各端口的工作方式和数据传送方向(入/出/双向)。

2、138译码器译码器是组合逻辑电路的一个重要的器件，74LS138的输出是低电平有效，故实现逻辑功能时，输出端不可接或门及或非门，74LS138与前面不同，其有使能端，故使能端必须加以处理，否则无法实现需要的逻辑功能。

发光二极管点亮只须使其正向导通即可，根据LED的公共极是阳极还是阴极分为两类译码器，即针对共阳极的低电平有效的译码器；针对共阴极LED的高电平输出有效的译码器。

3、373锁存器74LS373是低功耗肖特基TTL8D锁存器，内有8个相同的D型(三态同相)锁存器，由两个控制端(11脚G或EN；1脚OUT、CONT、OE)控制。

51单片机驱动16×16列点阵显示动画汉字汇编器。

51单片机驱动16×16点阵显示动画汉字汇编器这是一个完整的汇编器列AT89S51单片机驱动led点阵显示动画汉字。

组织机构0000HST: MOV A，# 0FFH初始化movp1、amovp2、amovp3、amovp0、aclramovr0、# 50h。

显示缓存已清除0MOV R1，# 20H控制清零次数0 st0:mov @ r0，aincr0 djnzr1，st0。

文字显示中文: MOV DPTR，# TAB1查找表指针指向TAB1LCALL HZ。

结束动画屏幕: movdptr，# tab2查找表指针指向TAB 2呼叫DDMOV DPTR，# TAB3查找表指针指向TAB4呼叫DDMOV DPTR，# TAB4查找表指针指向TAB4ACALL DDLJMP中文；显示8个图片子程序，CREE专用，文字用字体软件反转(表格必须为256字节深)DD: MOV B，#00HMOV R0，# 08H显示8张BADD MOV A、20H指向下一张图片MOV乙，MOV R7，08H 屏幕停留时间movr3、bmov37h、r0lcallenter dis 003360lcall调用显示djnzr7、dis00movr0、37h djnzr0、cc0ret。

汉字向上子程序可以显示8个汉字(表必须是256字节深)HZ: MOV R3，# 00H查找表偏移MOV R5，# 81H查找表128次，MOV R4，邮编:# 10H在显示了汉字“MOVBACK0:”后，# 02H一帧显示时间MOV R0，# 6DH较低的8位R0指向显示缓冲器底部的第三个字节，用于用最后一个字节交换MOV R1，# 6CH高8位R1指向显示缓冲器底部的第4个字节，用于交换MOV·R2，#10H和底部的第2个字节；DJNZ R5、MOVBACK1RET的内存回移次数；显示表格后，返回movback1:mova。

一、设计依据16x16点阵需要32个驱动，分别为16个列驱动及16个行驱动。

每个行与每个列可以选中一个发光管，共有256个发光管，采用动态驱动方式。

每次显示一行后再显示下一行。

本设计是利用实验仪上的16×16 LED点阵显示器，编写显示英文、汉字字符程序并进行显示，最好能移动显示。

要求在本设计过程中，通过设计合适的硬件电路及对应的软件，实现上述的控制过程，同时写出合格的课程设计说明书。

二、要求及主要内容1．硬件电路设计（1）完成89C51应用系统设计(晶振电路，上电复位电路等)（2）利用单片机I/O口或以扩展锁存器的方式控制点阵显示。

掌握单片机与16×16点阵块之间接口电路的设计方法。

2．程序设计掌握单片机与16×16点阵块之间接口电路的设计方法及编程要求完成主程序的设计及对应的子程序设计。

3．选芯片, 元件按设计连线4．完成子程序调试5．完成总调试三、途径和方法综合运用单片机和电子电路相关知识，实现本次设计。

进行程序设计时先画流程图再进行程序设计。

子程序调试按以下步骤进行：（1）实验板与PC机联机。

（2）利用实验系统16×16点阵实验单元，以两种方式控制点阵显示。

要求编制程序实现汉字点阵循环显示。

点阵时钟摘要LED点阵显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。

它具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。

并广泛的应用于公交汽车，码头，商店，学校和银行等公共场合的信息发布和广告宣传。

LED显示屏经历了从单色，双色图文显示屏到现在的全彩色视频显示屏的发展过程，自20世纪八十年代开始，LED显示屏的应用领域已经遍布交通、电信、教育、证券、广告宣传等各方面。

LED点阵显示屏可以显示数字或符号，通常用来显示时间、速度、系统状态等。

文章给出了一种基于MCS-51单片机的16×16 点阵LED显示屏的设计方案。

16×16点阵滚动显示汉字c51程序给大家共享一个51单片机驱动的16×16点阵滚动显示汉字的程序，是公车上用的。

下载源代码#include#define int8 unsigned char#define int16 unsigned int#define int32 unsigned longint8 flag;int8 n;int8 code table[][32]={欢迎您乘坐广州三汽公司公共汽车大学城2线开往大学城请您坐好扶稳具体的字码省略，请点此处下载本列16×16点阵汉字滚动显示源代码};void delay(void);int16 offset;void main(void){int8 i;int8 *p;flag=0x10;n=0;TMOD=0x01;TH0=0xb1;TL0=0xe0;ET0=1;EA=1;TR0=1;p=&table[0][0];while (1){for (i=0;i<8;i++) //显示左半边屏幕{P0=*(p+offset+2*i);P2=i|0x08; //P2.4=0,P2.3=1 选中U2, 输出扫描码给U6 delay();P0=*(p+offset+2*i+1);P2=i|0x10; //P2.4=1,P2.3=0 选中U3, 输出扫描码给U7 delay();}for (i=8;i<16;i++) //显示右半边屏幕{P0=*(p+offset+2*i);P2=(i-8)|0x20; //P2.5=1 P2.4=0, P2.3=0 选中U4,输出扫描码U8 delay();P0=*(p+offset+2*i+1);P2=(i-8)|0x40; //P2.6=1 P2.5=0, P2.4=0 选中U5,输出扫描码U9 delay();}}}void delay(void){int16 i;for (i=0;i<50;i++);}void timer0() interrupt 1 using 3{TF0=0;TH0=0xb1;TL0=0xe0;if (n1100)offset=0; n=0;}}。

一、前言1.1设计制作产品的背景、目的及设计要求本项目为16x16点阵汉字显示“新年快乐”的设计，首先将本次实训的电路图在仿真软件上绘制完成，将点阵文件存入ROM，形成汉字编码，再进行相关转换，以新编码提取相应的点阵汉字显示。

将相应编码代入运行程序，进行调试和准备。

1.2分工情况、工作计划及本人所承担工作1.周一 1~4 进行分组，选题和软件的安装2.周二 1~4 进行电路的设计及程序编写3.周三 1~4 进行电路的设计及程序编写4.周四 1~4 进行说明书的填写5.周五 1~4 答辩本人在本次课程设计中承担电路图的绘制及相关程序的编写与调试。

1.3本课题的设计重点及难点本次课程设计重点在于单片机控制系统程序采用单片机汇编语言进行编辑，通过编程控制各显示点对应LED阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。

而其中的难点就在于运行程序的编写及相关汉字的点阵数据，这种显示字符的点阵数据可以自行编写，也可以标准字库中提取。

在进行课题设计时需要熟练掌握相关电路软件及编程软件的使用，编写程序时需掌握一定的C语言逻辑关系的运用。

在电路图的绘制时需要清楚的了解各个电路设备的功能及用途。

二、实训内容2.1实训原理本设计应用的扫描方法为水平方向（X方向）扫描。

每一个字由16行16列的点阵形成显示，即每个字均由256个点阵来表示，我们可以把每一个点理解为一个像素。

一般我们使用的16×16的点阵宋体字库，即所谓的16×16，是每一个汉字在纵横各16点的区域内显示的。

汉字库从该位置起的32字节信息记录了该字的字模信息。

事实上这个汉字屏不仅可以显示汉字，也可以显示在256像素范围内的任何图形。

上半部分第一列完成之后，继续扫描下半部分的第一列，为了接线的方便，我们仍设计成由上往下的扫描方式，即从A8向A15方向扫描，按照这个方法，继续进行下面的扫描，一共扫描32个8位，可以得出汉字。

2.2硬件设计2.3软件设计#include<reg51.h>#define uint unsigned int#define uchar unsigned charcode uchar seg[]={0x02,0x04,0x22,0x48,0x2A,0x52,0xA6,0x41,0x63,0xFE,0x26,0x40,0x2A,0x50 ,0x22,0x49,0x00,0x06,0x3F,0xF8,0x22,0x00,0x22,0x00,0x23,0xFF,0x42,0x0 0,0x02,0x00,0x00,0x00,/*"新",0*/0x00,0x20,0x04,0x20,0x18,0x20,0xE3,0xE0,0x22,0x20,0x22,0x20,0x22,0x20 ,0x22,0x20,0x3F,0xFF,0x22,0x20,0x22,0x20,0x22,0x20,0x22,0x20,0x20,0x2 0,0x00,0x20,0x00,0x00,/*"年",1*/0x00,0x80,0x07,0x00,0x00,0x00,0xFF,0xFF,0x08,0x00,0x04,0x81,0x10,0x82 ,0x10,0x8C,0x10,0xB0,0xFF,0xC0,0x10,0xB0,0x10,0x8C,0x1F,0x82,0x00,0x8 1,0x00,0x81,0x00,0x00,/*"快",2*/0x00,0x00,0x00,0x04,0x07,0x08,0x39,0x10,0x21,0x60,0x21,0x02,0x21,0x01 ,0x2F,0xFE,0x41,0x00,0x41,0x00,0xC1,0x40,0x41,0x20,0x01,0x10,0x01,0x0 C,0x00,0x00,0x00,0x00,/*"乐",3*/ };Const ucharsm[]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0a,0x0b,0x0 c,0x0d,0x0e,0x0f,};void delay(uint n){ uint i;for(i=0;i<n;i++);}void main(void){ uint j=0,q=0;uchar r,t=15;P0=0x00;P2=0x00;while(1){ for(r=0;r<200;r++)for(j=q;j<32+q;j++){ P1=sm[t];P0=seg[j];j++;P2=seg[j];delay(50);t--;if(t==0)t=16; }q=q+32;if(q==128)q=0; }}三．结论3.1 实训过程中遇到的问题及解决措施在本次实验中，我组在制作的16x16点阵显示汉字“新年快乐”的课程设计中，首先在使用单片机仿真软件找寻相关设备时没有找到16x16的点阵设备，继而用四个8x8的点阵排列组合予以替代。

以下程序在16×16点阵LED上依次显示“梅川酷子”四个字，分别用正向显示和反向显示，间隔两秒钟变换一次，电路图和效果图下图所示。

AT89 c52晶振频率为24MHz，用T0定时，改变变量flag值，从而让程序确定显示哪个汉字和显示方式（正向or反向）。

＃include <atmel\regx52.h>或者#include <reg51.h>#define int8 unsigned char#define int16 unsigned int#define int32 unsigned longint8 flag;/*flag变量MSB 7 6 5 4 3 2 1 0 LSB× ××Bit5＝1，Bit4=0 时，负向显示Bit5＝0，Bit4=1 时，负向显示Bit[2..0]74HC138的片选信号*/int8 n;int8 code table[][32]={{0x88,0x00,0x88,0x00,0x88,0x7F,0x48,0x00,0xDF,0x1F,0xA8,0x10,0x9C,0x1 2,0xAC,0x14,0xEA,0x7F,0x8A,0x12,0x89,0x14,0x88,0x10,0x88,0x7F,0x08,0x 10,0x08,0x14,0x08,0x08},/*"梅",0*/{0x08,0x20,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x2 1,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x04,0x 21,0x04,0x20,0x02,0x00},/*"川",1*/{0x00,0x08,0xFE,0x08,0x28,0x0A,0x28,0x7E,0xFE,0x0A,0xAA,0x09,0xAA,0xF F,0xEA,0x00,0x86,0x00,0x82,0x7E,0xFE,0x42,0x82,0x42,0x82,0x42,0xFE,0x 7E,0x82,0x42,0x00,0x00},/*"酷",2*/{0x00,0x00,0xF8,0x1F,0x00,0x08,0x00,0x04,0x00,0x02,0x00,0x01,0x00,0x0 1,0x00,0x41,0xFE,0xFF,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x 01,0x40,0x01,0x80,0x00}/*"子",3*/};void delay(void);void main(void){int8 i;int8 j;int8 index;flag=0x10;n=0;//定时器T0初始化TMOD=0x01;TH0=0xb1;TL0=0xe0;ET0=1;EA=1;TR0=1;while(1){index=flag&0x03;if((flag&0x30)==0x10){ //正向显示for(i=0;i<8;i++){ //显示上半屏P0=table[index][2*i];//左上P2=i|0x08;delay();P0=table[index][2*i+1];//右上P2=i|0x10;delay();}for(i=8;i<16;i++){ //显示下半屏P0=table[index][2*i];//左下P2=(i-8)|0x20;delay();P0=table[index][2*i+1];//右下P2=(i-8)|0x40;delay();}}if((flag&0x30)==0x20){ //反向显示for(i=0;i<8;i++){P0=~(table[index][2*i]);//左上P2=i|0x08;delay();P0=~(table[index][2*i+1]);//右上P2=i|0x10;delay();}for(i=8;i<16;i++){P0=~(table[index][2*i]);//左下P2=(i-8)|0x20;delay();P0=~(table[index][2*i+1]);//右下P2=(i-8)|0x40;delay();}}}}void delay(void){int16 i;for(i=0;i<50;i++);}void timer0() interrupt 1 using 3{TF0=0;TH0=0xb1;TL0=0xe0;//10ms中断一次if(n<200){n++;}else{ //2秒改变一次switch(flag){case 0x10:{flag=0x11;//下次显示正向“川”break;}case 0x11:{flag=0x12;//下次显示正向“酷”break;}case 0x12:{flag=0x13;//下次显示正向“子”break;}case 0x13:{flag=0x20;//下次显示负向“川”break;}case 0x20:{flag=0x21;//下次显示负向“梅”break;}case 0x21:{flag=0x22;//下次显示负向“酷”break;}case 0x22:{flag=0x23;//下次显示负向“子”break;}case 0x23:{flag=0x10;//下次显示正向“梅”break;}}n=0;}}。

目录摘要 (1)Abstract (2)1设计原理 (3)1.1 MCS-51单片机的结构及编程方法 (3)1.2 16*16点阵LED原理 (5)1.3 3-8译码器原理 (6)2.设计方案介绍 (7)2.1 设计总体思路 (7)2.2 与题目相关的具体设计 (7)2.3程序设计流程图 (8)3.源程序，原理图和仿真图 (9)3.1程序清单(见附录) (9)3.2电路图 (9)3.2.1电路原理图 (9)3.2.2电路图分析 (9)3.3仿真图 (10)4性能分析 (11)5.总结和心得 (12)6.参考文献 (13)附录：程序代码 (14)摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。

文章给出了一种基于MCS-51单片机的16×16 点阵LED显示屏的设计方案。

包括系统具体的硬件设计方案,软件流程图和部分汇编语言程序等方面。

在负载范围内, 只需通过简单的级联就可以对显示屏进行扩展,是一种成本低廉的图文显示方案。

关键词：MCS-51；LED；单片机AbstractAs a popular display device component, LED dot-matrix display board consists of several independent LED (Light Emitting Diode). The LED dot-matrix display board can display the number or sign, and it is usually used to show time, speed, the state of system etc. This paper introduces a kind of simple 16ｘ16 LED display screen design process based on MCS-51 single chip minicomputer . The detail hardware scheme, software flow and assemble language programmer design and so on is followed. The display part can be cascaded to meet the need. The practice proves the design is low-cost and effective.Key words: MCS-51；LED；MCU1设计原理1.1 MCS-51单片机的结构及编程方法MCS-51单片机的组成： CPU(进行运算、控制)、RAM(数据存储器)、ROM(程序存储器）、I/O口(串口、并口）、内部总线和中断系统等。

一、前言1.1 设计制作产品的背景、目的及设计要求本项目为16x16 点阵汉字显示“新年快乐”的设计，首先将本次实训的电路图在仿真软件上绘制完成，将点阵文件存入ROM形成汉字编码，再进行相关转换，以新编码提取相应的点阵汉字显示。

将相应编码代入运行程序，进行调试和准备。

1.2 分工情况、工作计划及本人所承担工作进行分组，选题和软件的安装1.周一1~4进行电路的设计及程序编写2.周二1~4进行电路的设计及程序编写3.周三1~4进行说明书的填写4.周四1~45.周五1~4答辩本人在本次课程设计中承担电路图的绘制及相关程序的编写与调试1.3 本课题的设计重点及难点本次课程设计重点在于单片机控制系统程序采用单片机汇编语言进行编辑，通过编程控制各显示点对应LED阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。

而其中的难点就在于运行程序的编写及相关汉字的点阵数据，这种显示字符的点阵数据可以自行编写，也可以标准字库中提取。

在进行课题设计时需要熟练掌握相关电路软件及编程软件的使用，编写程序时需掌握一定的C语言逻辑关系的运用。

在电路图的绘制时需要清楚的了解各个电路设备的功能及用途。

二、实训内容2.1 实训原理本设计应用的扫描方法为水平方向（X方向）扫描。

每一个字由16行16列的点阵形成显示，即每个字均由256个点阵来表示，我们可以把每一个点理解为一个像素。

一般我们使用的16X16的点阵宋体字库，即所谓的16X 16，是每一个汉字在纵横各16点的区域内显示的。

汉字库从该位置起的32 字节信息记录了该字的字模信息。

事实上这个汉字屏不仅可以显示汉字，也可以显示在256像素范围内的任何图形。

上半部分第一列完成之后，继续扫描下半部分的第一列，为了接线的方便，我们仍设计成由上往下的扫描方式，即从A8向A15方向扫描，按照这个方法，继续进行下面的扫描，一共扫描32个8位，可以得出汉字。

2.2 硬件设计»«W«MCiTT(JI恣熬srrrcrck:M.H:rcfror^p92^>G12^'C r33AH»?«MV92^Ursr^r••、■>.、・aa・/Ed>八「raurvaro.2i>^AflR1W<WIrwarxwR心F»<l wnME♦20ww919^ UriA/ *ms©>2OV-»・• i” EO^2料；HE八3八<wnF>rj.MU2K创•」jru aawro• w上・w10• •V2.3软件设计#in clude<reg51.h>#defi ne uint un sig ned int#defi ne uchar un sig ned charcode uchar seg[]={0x02,0x04,0x22,0x48,0x2A,0x52,0xA6,0x41,0x63,0xFE,0x26,0x40,0x2A,0x50 ,0x22,0x49,0x00,0x06,0x3F,0xF8,0x22,0x00,0x22,0x00,0x23,0xFF,0x42,0x00,0x02,0x00,0x00,0x00,/*" 新",0*/0x00,0x20,0x04,0x20,0x18,0x20,0xE3,0xE0,0x22,0x20,0x22,0x20,0x22,0x20 ,0x22,0x20,0x3F,0xFF,0x22,0x20,0x22,0x20,0x22,0x20,0x22,0x20,0x20,0x20,0x00,0x20,0x00,0x00,/*" 年",1*/rjjfn riit-.l? …TT ■*3.— ™ p ：g lu F lll -1 1«.'ij li ■0x00,0x80,0x07,0x00,0x00,0x00,0xFF,0xFF,0x08,0x00,0x04,0x81,0x10,0x82,0x10,0x8C,0x10,0xB0,0xFF,0xC0,0x10,0xB0,0x10,0x8C,0x1F,0x82,0x00,0x81,0x00,0x81,0x00,0x00,/*" 快",2*/0x00,0x00,0x00,0x04,0x07,0x08,0x39,0x10,0x21,0x60,0x21,0x02,0x21,0x01 ,0x2F, 0xFE,0x41,0x00,0x41,0x00,0xC1,0x40,0x41,0x20,0x01,0x10,0x01,0x0C,0x00,0x00,0x00,0x00,/*" 乐",3*/ };Const ucharsm[]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0a,0x0b,0x0c,0x0d,0x0e,0x0f,};void delay(uint n){ uint i;for(i=0;i<n;i++);}void main(void){ uint j=0,q=0;uchar r,t=15;P0=0x00;P2=0x00;while(1){ for(r=0;r<200;r++)for(j=q;j<32+q;j++){ P1=sm[t];P0=seg[j];j++;P2=seg[j];delay(50);t--;if(t==0)t=16; }q=q+32;if(q==128)q=0; }}三．结论3.1 实训过程中遇到的问题及解决措施在本次实验中，我组在制作的16x16 点阵显示汉字“新年快乐”的课程设计中，首先在使用单片机仿真软件找寻相关设备时没有找到16x16 的点阵设备，继而用四个8x8 的点阵排列组合予以替代。
