园林制图

大一园林制图知识点园林制图是园林设计中不可或缺的一部分，它通过设计和绘制图纸来展示园林设计的想法和规划。

大一园林专业的学生需要学习和掌握一些基本的园林制图知识点，以便能够准确地传达设计意图并完成设计任务。

以下是一些重要的园林制图知识点：1. 比例尺：园林制图需要使用比例尺来将实际尺寸缩小到图纸上的合适比例。

常见的比例尺有1:100、1:200和1:500等。

比例尺能够帮助我们了解和掌握设计中各个元素的大小和相对位置。

2. 平面图：平面图是园林设计中最常见的类型之一。

它用于展示园林区域的整体布局、道路、绿化区、水体等元素的位置和大小。

平面图通常包含比例尺、方向箭头和图例等信息。

3. 剖面图：剖面图用于展示园林设计中不同高度处的横截面情况。

它能够清楚地展示园林区域的地形、高低起伏、植物种植和景观元素等。

剖面图的制作需要准确的测量和标注高度数据。

4. 立面图：立面图展示了园林设计中建筑物、园林结构和景观元素的外观。

它通常包括建筑物的形状、尺寸、材料和细节等信息。

立面图能够帮助我们更好地理解设计的垂直方向布局。

5. 标高图：标高图用于展示园林区域不同位置的海拔高度。

通过标高图，我们可以了解园林设计中地势的起伏情况，从而更好地安排地形调整和水体布置。

6. 鸟瞰图：鸟瞰图是俯视视角的园林设计图纸，它展示了整个园林区域的布局和元素。

鸟瞰图能够提供全局视角，帮助我们从整体上把握园林设计的效果和氛围。

7. 植物图集：在园林制图中，为了展示植物的种类和分布情况，我们通常使用植物图集。

植物图集包括各种植物的插图、名称、习性和分布范围等信息，以便园林师在设计中选择合适的植物。

8. 环境分析图：环境分析图用于展示园林设计区域周围的环境情况，包括道路、河流、建筑物和植被等要素。

环境分析图能够帮助我们更好地融入周围环境，使园林设计更具整体性和协调性。

9. 施工图：园林制图的最后一步是制作施工图，它提供了具体的细节和说明，使施工人员能够按照设计要求进行实施。

第章园林制图的基本知识和基本技能(1)第章园林制图的基本知识和基本技能园林制图是指用各种制图方法和技术，对园林设计方案进行表达和展示。

园林制图既有艺术性，也有科学性，是园林设计和规划不可缺少的一环。

以下是园林制图的基本知识和基本技能。

一、基本知识1. 比例尺比例尺是指地图上表示真实地面距离与地图上距离的比率。

比例尺有数值比例尺和图形比例尺两种。

数值比例尺如1:500，表示实际长度与显示长度的比例为1：500。

图形比例尺是用比例尺图形表示比例尺的大小。

2. 坐标系统坐标系统是地图上各点的坐标表示方法，主要有平面直角坐标法和极坐标法两种。

平面直角坐标法把地图上某点的位置用“横坐标”和“纵坐标”表示。

极坐标法是用角和半径表示地图上某点的位置。

3. 地形符号地形符号是表示地图上各种自然地物的符号。

一般分为地貌符号、水系符号、草地符号、森林符号、道路符号、建筑物符号等。

4. 投影方式投影方式是指将三维物体投影到二维平面的方法。

常用的有正射投影、等角投影、斜投影等。

选用合适的投影方式有助于保持图形在不同比例尺下的比例关系。

二、基本技能1. 手绘绘图手绘绘图是制图的传统方法，它要求制图人员具备较高的绘画技能和良好的审美能力。

手绘制图可以更好地表达设计者的意图，体现设计的个性和艺术特色。

2. CAD制图CAD指计算机辅助设计。

它是将手绘绘图和计算机技术相结合的一种现代化制图方法。

CAD制图具有速度快、精度高、修改方便等优点，成为现代园林制图的主要工具。

3. 建模制图建模制图是利用三维建模软件进行制图。

它能够更加真实地模拟设计效果，使人们能够更好地了解设计方案。

建模制图也常用于高档景观的制图。

4. 掌握制图规范不同的制图表达会有不同的制图规范规定。

准确理解和掌握规范，遵守规范标准，有助于制作出高质量的园林制图。

同时，规范的掌握也可以更好地协调园林规划设计的各个方面，使园林设计和规划更加统一合理。

以上是园林制图的基本知识和基本技能，园林制图技能的掌握需要不断的练习和实践，通过不断学习和提升技能，提升制图水平，为园林设计和规划作出更加理想的表现。

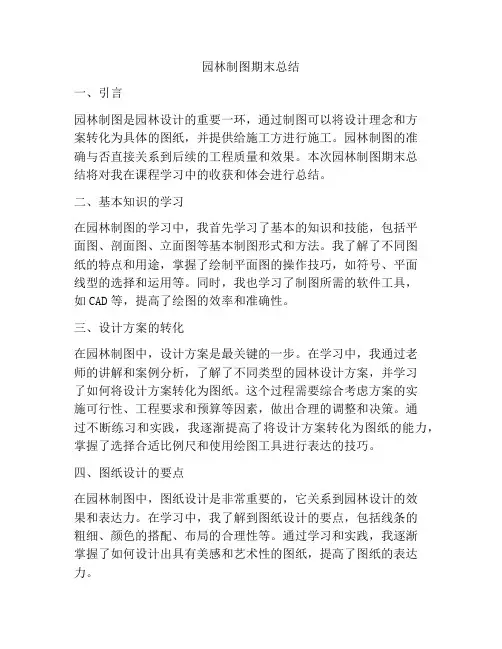

园林制图期末总结一、引言园林制图是园林设计的重要一环，通过制图可以将设计理念和方案转化为具体的图纸，并提供给施工方进行施工。

园林制图的准确与否直接关系到后续的工程质量和效果。

本次园林制图期末总结将对我在课程学习中的收获和体会进行总结。

二、基本知识的学习在园林制图的学习中，我首先学习了基本的知识和技能，包括平面图、剖面图、立面图等基本制图形式和方法。

我了解了不同图纸的特点和用途，掌握了绘制平面图的操作技巧，如符号、平面线型的选择和运用等。

同时，我也学习了制图所需的软件工具，如CAD等，提高了绘图的效率和准确性。

三、设计方案的转化在园林制图中，设计方案是最关键的一步。

在学习中，我通过老师的讲解和案例分析，了解了不同类型的园林设计方案，并学习了如何将设计方案转化为图纸。

这个过程需要综合考虑方案的实施可行性、工程要求和预算等因素，做出合理的调整和决策。

通过不断练习和实践，我逐渐提高了将设计方案转化为图纸的能力，掌握了选择合适比例尺和使用绘图工具进行表达的技巧。

四、图纸设计的要点在园林制图中，图纸设计是非常重要的，它关系到园林设计的效果和表达力。

在学习中，我了解到图纸设计的要点，包括线条的粗细、颜色的搭配、布局的合理性等。

通过学习和实践，我逐渐掌握了如何设计出具有美感和艺术性的图纸，提高了图纸的表达力。

五、团队合作能力的培养在园林制图中，团队合作是非常重要的。

在学习中，我参与了团队合作的项目，与团队成员共同讨论和解决问题，学习了如何与他人有效地沟通和合作。

通过与团队成员的合作，我提高了自己的团队合作能力，学会了与他人合作完成任务的技巧。

六、感悟与展望通过本次园林制图的学习，我对园林设计有了更深入的认识，也提高了自己的绘图技能和团队合作能力。

在以后的学习和工作中，我将继续努力提升自己的制图能力，并注重实际操作的训练和练习，争取更好的工程质量和效果。

总之，园林制图是园林设计中非常重要的一环，通过制图可以将设计方案转化为具体的图纸，为施工方提供准确的参考依据。

绪论什么是园林：在一定的地域运用工程技术和艺术手段，通过改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。

什么是园林制图：园林制图是介绍园林图怎样绘制和识读规律的一门课程。

学习园林制图的目的：学习园林制图，就是了解并熟悉园林工程图的各种表示方法和制图标准的相关规定，掌握园林工程图的内容，具有识读和绘制园林工程图的能力。

第一章制图的基本知识一、图纸图幅1、图纸分为横式和立式两种。

A0〜A3图纸有横式和立式两种幅面形式；A4 图纸常用立式幅面形式。

2、AO—A4图纸幅面的大小3、标题栏、会签栏二、图线线型：实线、虚线、点划线、双点划线、折断线、波浪线三、字体1、字体要求：书写端正、排列整齐、笔画清晰、间隔均匀、标点符号清楚正确、黑墨水书写。

2、字体种类：长仿宋字、黑体字3、汉字的规格。

汉字的规格指汉字的大小，即字高。

如5号字，表示的是字高为5mm的字；常用的字号有3.5、5、7、10、14、20。

四、比例比例的注写平面图7；7。

0 （6）...--------- 1：20五、尺寸标注1、线段的尺寸标注：包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字2、半径、直径、标高的标注第二章投影的基本知识一、什么是投影？什么是投影法？投影是根据产生影子的这种自然现象，对其加以抽象，假设物体是透明的，光源S的光线将物体上的各顶点和各条棱线投射到某一平面H上，这些点和棱线的影子所构成的图形就称为投影。

这种获得投影的方法称为投影法。

二、在工程图纸中，所有的图样都是根据一定的投影法绘制的，（投影的原理）是绘制各种工程图纸的基础。

三、投影的分类根据投影线是否平行，投影分为两类：1、中心投影…绘制透视图2、平行投影（1）斜投影-斜轴测图（2）正投影-三面正投影、正轴测图四、正投影的基本规律实形性、积聚性、相仿性、从属性、定比性五、三面正投影图的形成三个投影面的名称及字母标注是什么？三个相互垂直的投影面：水平投影面（H）、正立投影面（V）、侧立投影面（W）六、三面正投影图的分析a—华，，¥歹二寺天系——水平投影与正面投影等长且要对正，即“长对正”；正面投影与侧面投影等高且要平齐，即“高平齐”；水平投影与侧面投影等宽，即“宽相等”。

园林制图知识点总结园林制图是园林设计的重要一环，对于规划和设计一座园林而言至关重要。

园林制图要求准确、精密，需要专业的技能和知识。

本文将对园林制图的基本知识点进行总结，包括园林制图的基本概念、软件工具、标准格式以及一些常见的技巧和注意事项。

1. 园林制图的基本概念园林制图是指将园林设计师的构思通过图纸或者电子形式表现出来的过程。

园林制图包括平面图、立面图、剖面图以及各种细部图，以及其他辅助材料，如色彩表、标注表、图例等。

1.1 平面图平面图是园林设计中最常见的制图形式之一。

它是从上方俯视的视角，用平面图形符号和线型来表示地形、植物、建筑、水体等要素的位置和布局。

平面图的制作要求准确、精细，需要考虑比例尺、图例说明等因素。

1.2 立面图立面图是从垂直方向观察园林空间的图纸，用于表现园林的立体布局、建筑结构、植物群落等，以及园林空间的环境氛围和景观效果。

1.3 剖面图剖面图是沿着地面或建筑物垂直切割的平面，用于揭示地下结构、地形地势、植物根系分布等。

剖面图表现了园林空间的立体结构和内部细节。

1.4 细部图细部图是对园林设计中细部构造、材料、植物等的详细表现，用于指导实际施工和维护。

细部图通常包括石材铺装、树木栽植、水景构造等各种细节。

2. 园林制图的软件工具现代园林设计常常使用计算机辅助设计（CAD）软件进行制图。

CAD软件具有精确度高、操作速度快、易于修改和复制等特点，能够大大提高制图效率和质量。

常用的CAD软件包括AutoCAD、SketchUp等。

另外，对于一些复杂的园林景观设计，还可以使用专业的园林设计软件，如Lumion、Vectorworks等。

这些软件拥有丰富的园林植物库、景观模型库、光影渲染等功能，能够更好地表现园林设计师的构思。

3. 园林制图的标准格式园林设计各种图纸的制作需要遵守一定的标准格式，以确保图纸的准确性、统一性和可读性。

3.1 比例尺图纸上的比例尺是表示绘图图形与实际尺寸之间比例关系的符号，用来表示图纸的缩放比例。
