微机控制技术及应用B卷(有答案)

信宜市职业技术学校（职教中心）2018－2019学年度第一学期期末统一考试《单片机技术及应用》试卷（B卷）(17级、电子专业、17东芝）班、出题教师李庆生)班别：姓名：学号：答卷说明： 1、本试卷共4页，4个大题，满分100分，90分钟完成。

一、填空题（每小题1分，共30分）1、8051的P0 口为低8位地址总线口， P3口为第二功能口。

2、修饰符interrupt m中m的取值为1对应的定时器/计数器0中断源，修饰符using n的功能是使用工作寄存器组号_。

3、定义变量a、b为内部RAM的无符号型字符变量，对应的指令是 unsigned char a,b;。

4、特殊功能寄存器TCON用于控制定时/计数器的中断标志和运行控制。

5、对于IE寄存器来说，开放总中断，其对应的C51命令为_EA＝1___，允许串口中断，其对应的C51命令为__REN＝1______。

6、变量tmp=0x01，经执行指令tmp<<1|0x01后tmp的值为_0x03___。

变量a1=0xff，if(!a1)结果是_假___ (真/假)。

7、单片机内有组成微机的主要功能部件CPU、储存器和外部接口。

8、LED数码管的显示方式有__动态扫描____和_静态______两种。

9、键盘抖动的消除有两种方法__软件____ __和___硬件 ______，硬件消除抖动的方法是_触发电路_______，软件去抖动的方法是___延时_______。

10、EA 被称为__内外程序储存选择__，当它为高电平时，首先访问__片内___，当它为低电平，只访问__外部程序________。

11、若已知向液晶写入命令的函数是Write_Commond，那么向RT-1602写入清屏的命令是Write_Commond（0x01），引脚RS用于控制传送数据或指令，R/W用于控制读写选择。

12、KeiL C51软件中，工程文件的扩展名是___.uvproj_______，C语言源文件扩展名为__.c_____,编译连接后生成可烧写的文件扩展名是_.hex__________。

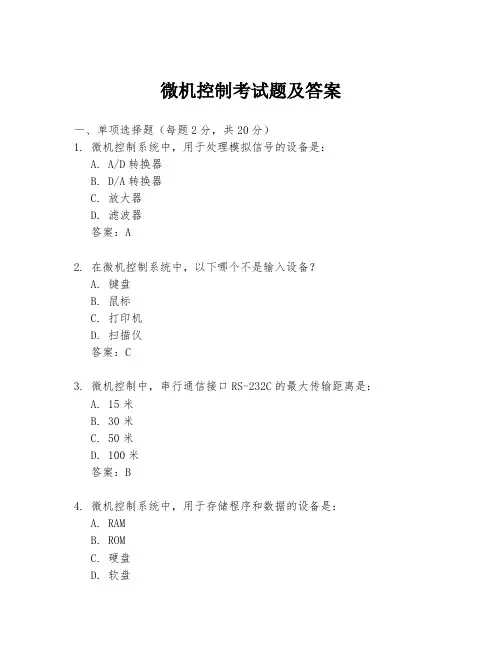

微机控制考试题及答案一、单项选择题（每题2分，共20分）1. 微机控制系统中，用于处理模拟信号的设备是：A. A/D转换器B. D/A转换器C. 放大器D. 滤波器答案：A2. 在微机控制系统中，以下哪个不是输入设备？A. 键盘B. 鼠标C. 打印机D. 扫描仪答案：C3. 微机控制中，串行通信接口RS-232C的最大传输距离是：A. 15米B. 30米C. 50米D. 100米答案：B4. 微机控制系统中，用于存储程序和数据的设备是：A. RAMB. ROMC. 硬盘D. 软盘答案：C5. 微机控制系统中，以下哪个不是输出设备？A. 显示器B. 打印机C. 键盘D. 音箱答案：C6. 在微机控制系统中，以下哪个是并行通信接口？A. USBB. RS-232CC. IEEE 1394D. Centronics答案：D7. 微机控制系统中，用于实现人机交互的设备是：A. 传感器B. 执行器C. 显示器D. 存储器答案：C8. 微机控制系统中，以下哪个不是微处理器的组成部分？A. 控制单元B. 算术逻辑单元C. 存储器D. 电源答案：D9. 微机控制系统中，以下哪个不是微处理器的指令类型？A. 加法指令B. 乘法指令C. 输入/输出指令D. 存储指令答案：D10. 在微机控制系统中，以下哪个不是操作系统的功能？A. 文件管理B. 设备管理C. 用户界面D. 数据加密答案：D二、多项选择题（每题3分，共15分）1. 微机控制系统中，以下哪些是常用的输入设备？A. 键盘B. 鼠标C. 打印机D. 扫描仪答案：A, B, D2. 微机控制系统中，以下哪些是常用的输出设备？A. 显示器B. 打印机C. 键盘D. 音箱答案：A, B, D3. 在微机控制系统中，以下哪些是并行通信接口？A. USBB. RS-232CC. IEEE 1394D. Centronics答案：A, D4. 微机控制系统中，以下哪些是微处理器的组成部分？A. 控制单元B. 算术逻辑单元C. 存储器D. 电源答案：A, B, C5. 微机控制系统中，以下哪些是操作系统的功能？A. 文件管理B. 设备管理C. 用户界面D. 数据加密答案：A, B, C三、判断题（每题1分，共10分）1. 微机控制系统中的A/D转换器用于将模拟信号转换为数字信号。

《微机控制技术》复习题A一、 简答题1. 画出典型计算机控制系统的基本框图。

2. 连续控制系统相比，计算机控制系统具有哪些特点？3. 简述计算机控制系统的一般控制过程。

4. 增量型PID 控制算式具有哪些优点？5. 简述开关量光电耦合输入电路中，光电耦合器的作用。

6. 什么是采样或采样过程？7. 线性离散系统的脉冲传递函数的定义是什么？ 8. 何为积分饱和现象？9. 等效离散化设计方法存在哪些缺陷？ 10. 何为最少拍设计？ 11. 什么是信号重构？12. 写出零阶保持器的传递函数，引入零阶保持器对系统开环传 递函数的极点有何影响？13. 给出常规的直接设计法或离散化设计法的具体设计步骤。

14. 简述采样定理的基本内容。

15. 写出位置型及增量型PID 的差分控制算式。

二、 设被控对象传递函数为)1()(p +=s s Ks G ，在对象前接有零阶保持器，试求广义对象的脉冲传递函数。

三、 已知被控对象传递函数为 )13)(15.0(10)(++=s s s G ，试用“二阶工程最佳”设计法确定模拟控制器G c (s )，分别写出其位置式及增量式数字PID 的控制算式。

四、 已知广义被控对象:)1(1e 1)(+-=-s s s s G Ts , 给定T =1s针对单位斜坡输入设计最小拍有纹波控制系统, 并画出系统的输出波形图。

五、 已知某连续控制器的传递函数为2n22n n()2D s s s ωωξω=++ 试用双线性变换法求出相应的数字控制器的脉冲传递函数)(z D ，并给出控制器的差分形式。

其中1s T =。

六、 已知离散控制系统的结构如下所示，采样周期s T 2.0=，输入信号21()12r t t t =++，求该系统的稳态误差。

七、 已知某系统连续控制器的传递函数)2)(1(2)(++=s s s D试分别用阶跃响应和脉冲响应不变法求)(s D 的等效数字控制器，并写出相应的差分方程表达式。

第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。

图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

《微机接口技术》课程试题A卷一、填空题（每空格1 分共 28 分）1．接口的基本功能是（）和（）。

2．数据输入/输出的三种方式是（）、（）和（）。

3．在查询输入/输出方式下，外设必须至少有两个端口，一个是（）端口，另一个是（）端口。

4．总线传输方式通常有三种（）、（）和（）。

5．在总线上完成一次数据传输一般要经历如下阶段（）阶段、（）阶段、（）阶段、（）阶段。

6.按总线在微机结构中所处的位置，总线可分为（）总线、（）总线、（）总线、（）总线。

7．8255A具有（）工作方式：（）选通、（）选通和（）。

8．串行通信方式分为（）和（）。

9．RS-232-C是（）与（）间的标准。

10．调制解调器是（）和（）的组合器件。

二、判断题（每小题3分共24）11．8086CPU 在读/写总线周期的 T3 状态结束对 READY 线采样,如果 READY 为低电平,则在 T3 与 T4 状态之间插入等待状态 TW。

（）12．在 8253 的方式控制字中,有一项计数锁存操作,其作用是暂停计数器的计数。

（）13．8250 的溢出错误指示 CPU 还未取走前一个数据,接收移位寄存器又将接收到的一个新数据送至输入缓冲器。

（）14．在 8088 系统（最小组态）中,执行指令”MOV [2000H],AX”需 1 个总线周期。

（）15．DMA 控制器 8237A 现行字节数寄存器的值减到 0 时,终止计数。

（）16．8086/8088CPU 的复位后开始执行的第一条指令的地址为FFFFH。

（）17．若各中断源的优先级是一样的，则可用自动循环优先级来实现。

（）18．最小模式下 8086/8088 读总线操作时序和写总线操作时序中的 DT / R 信号波形基本相同。

（）三、单项选择题：（每小题 3分，共 30 分）19．8086CPU工作在总线请求方式时，会让出（）。

A．地址总线 B．数据总线C．地址和数据总线 D．地址、数据和控制总线20．8086CPU的I/O地址空间为（）字节。

试卷A一、填空：(每空1分，共20分)1、设字长为八位，有x= -1，y=124，则有：[x+y]补=_________， [x-y]；补=__________2、数制转换：247.86= H =______________BCD;3、在8086CPU中，由于BIU和EU分开，所以_____和_____ 可以重叠操作，提高了CPU的利用率；4、8086的中断向量表位于内存的_______区域，它可以容纳____个中断向量，每一个向量占____ 个字节；5、8086系统中，地址FFFF0H是___________________ 地址；6、8086CPU的MN/MX引脚的作用是____________________；7、8251芯片中设立了_____、_____ 和______三种出错标志；8、8086CPU中典型总线周期由____个时钟周期组成，其中T1期间，CPU输出______信息；如有必要时，可以在__________两个时钟周期之间插入1个或多个T W等待周期。

9、8259A共有___个可编程的寄存器，它们分别用于接受CPU送来的______命令字和________命令字。

一、二、简答题：(20分)1、什么是信号的调制与解调？为什么要进行调制和解调？试举出一种调制的方式。

(5分)2、已有AX=E896H，BX=3976H，若执行ADD BX，AX指令，则结果BX，AX，标志位CF，OF，ZF各为何值？(5分)3、有变量定义的伪指令如下：NUMS DW 18 DUP(4 DUP(5),23)VAR DB 'HOW ARE YOU !', 0DH, 0AH试问：NUMS、VAR变量各分配了多少存储字节？(5分)4、已有MOV AL，INF[BP+SI]与MOV AL，ES：INF[BP+SI]两条指令，试问：其源操作数采用何种寻址方式？是字或是字节操作？两条指令有何区别？(5分)二、三、读图 (10分)下图中，AB7~AB0为8086CPU低八位地址总线试问：1、8259A占用______个端口地址，分别为____________，其中ICW1的设置地址为_________________；2、8255A占用_____个端口地址，分别为__________________，其中控制寄存器的地址为_______。

第1章微型计算机概述1.微型计算机的硬件系统包括____A____.A．控制器、运算器、存储器和输入输出设备 B控制器、主机、键盘和显示器C．主机、电源、CPU和输入输出 D CPU、键盘、显示器和打印机2.CPU是由___B__组成的。

A．内存储器和控制器B．控制器和运算器C．内存储器和运算器D．内存储器、控制器和运算器3.中央处理器英文缩写是___B___.A．MP B．CPU C．CU D．ALU4.微型计算机各部件之间是用__A___连接起来的。

A．系统总线B．AB C．CB D．DB5.通常计算机系统中的外围设备是指__A___A．外存储器、输入设备、输出设备B．外存储器、输入设备C．外存储器、输出设备D．输入设备、输出设备6.若把组成计算机中的运算器和控制器集成在一块芯片上成为___C__A．微型计算机B．单片机C．微处理器D．单板机7.8086是_C_A．单片机B．单板机C．微处理器D．微机系统8.将微处理器、内存储器及I/O接口连接起来的总线是__C_____。

A.片总线B.外总线C.系统总线D.局部总线9.微型计算机是以__B___为核心部件。

A．寄存器 B．微处理器 C．逻辑部件 D．控制部件10.微型计算机系统以__C__为主体。

A．系统软件 B．外部设备 C．微型计算机 D．操作系统11.目前微型机系统上广泛使用的机械式鼠标是一种___A___A．输入设备 B．输出设备C．输入输出设备 D．显示设备组成之一12.计算机系统总线中，用于传送读、写信号的是__C__。

A.地址总线B、数据总线C、控制总线D、以上都不对13.不属于微机应用特点的是__D__。

A。

轻便、功耗低 B.性能可靠 C.结构灵活适宜性好 D.应用面窄第2章 16位和32位微处理器1.当8086CPU的INTR=“1”时，且中断允许位IF=“1”，则CPU完成_C____后，响应该中断请求,进行中断处理。

A．当前时钟周期 B．当前总线周期 C．当前指令周期 D．下一个指令周期2.CPU的ALU主要完成_D_A．地址指针的变换B．中断管理C．产生各种时序D．算术，逻辑运算及移动操作3.8086/8088微机处理器的内部(C )，只负责指令的译码和执行。

武汉大学微机原理与接口技术考试试卷（A）一、填空题(每空1分，共20分)1. 完成下列程序段，从240H端口读取数据，测试其是否为20H，若不是则将241H端口清0，否则转向NEXT。

MOV DX , (1)(2) AL, DX(3) AL, 20H(4)______MOV DX，(5)MOV AL，0OUT DX,AL…..NEXT: ……2. 图1中的一个共阴极数码管通过8255A和系统ISA总线相连，请完成下列程序段，使该数码管稳定显示“8”（字型编码为7FH）。

图1MOV DX, (6)MOV AL, (7)OUT DX, AL ；初始化82C55MOV DX, (8)MOV AL, (9)(10) ；数码管稳定显示“8”3.．8086 CPU有条地址线，可形成的存储器地址空间，地址范围为。

4.．中断类型号为24H的中断向量存放在开始的存储单元。

5.．一台微机的地址总线为16条，其RAM存储器容量为16KB，首地址为2000H，且地址是连续的，则可用的最高地址是________。

6..一个数据的有效地址EA = 1234H，且DS =5678H，则该数据在内存中的物理地址是________，该数据段的首单元的物理地址是________,末单元的物理地址是________。

7．若当前堆栈指针SP指向2006H单元，则向堆栈中压入5个字的内容后，SP应指向________。

8．若8086 CPU引脚状态是M/IO=1，RD=1，WR=0，则此时执行的操作是________。

二、综合题(80分)1.(10分) 一个异步串行通信口，通过TXD发送一帧数据的字符格式如图2的实线所示：图2如果线路上传送的字符格式包括7位ASCII码数据，一位奇偶校验位，一位停止位。

要求：(1) 写出该帧字符所传送的数据值，并说明是奇校验还是偶校验。

(2) 如果波特率为600bps，请计算传送上面这一帧数据所需要的时间。

微机原理及接口技术 A 卷一、填空题 (共计 20 分每一个空 2 分 )1、已知 [X]补＝01100011B，求 X＝( ) (结果用十进制表示)[Y]补＝11111001B，求 Y＝( ) (结果用十进制表示)2、8088CPU 的地址总线为多少条( )；直接寻址的内存空间为多少( )。

3、已知 DS＝2000H，内存(20220H)＝FFH, (20221H)＝22H指令 INC WORD PTR [0200H]执行的结果是： (20220H ) = (20221H) =4、8086 外部中断有( )和( )，当 CPU 内的中断标志 IF＝“0”状态时，外部中断线同时为“ 1”状态时， CPU 响应哪个中断请求信号( )。

5、 CPU 及外设数据传送的控制方式有无条件传送方式、 ( ) 、( )和 DMA 直接存储器传送方式。

二、简答题 (共计25 分每小题 5 分 )1、什么是 I/O 接口？ I/O 接口的主要功能有哪些？(答出 3 点即可)。

2、请叙述 INTR 中断过程(答出 5 点)。

3、有一 2764EPROM 芯片有 13 条地址总线，请计算芯片的地址范围(起始地址为 12000H)请写出末地址4、定时器 8253 计数器 0 输入时钟 1.19MHz,;输出频率 500Hz，并设定为二进制计数，问计数初值为多少？计数器 1 产生连续的对称方波，输入时钟为 2MHz 的时钟频率，计数初值为 4000，并设定为 BCD 计数，问输出的连续对称的周期是多少毫秒？5、中断向量地址表的作用是什么？已知中断类型码分别为 0EH 和 0FH，它们的中断服务程序的入口地址在中断向量地址表的地址是什么？ (注意：写成××××H：××××H 格式)三、分析程序写出结果 (共计 15 分 )1、 (3 分)TABLE DB 30H , 31H , 32H ,33H , 34HENTRY DB 3MOV BX , OFFSET TABLEADD BX,ENTRYMOV AL,[BX] ; 问程序执行后 AL＝2、 (6 分)已知 DS=3000H , SS=4000H , BX=1200H , BP=1000H(31200H)=01H , (31201H)=02H , (41200H)=03H , (41201H)=04H 程序段如下：MOV AX, 1200H ;该指令的寻址方式：ADD AX, [1200H] ;ADD AX, [BX] ; 请写出程序段执行后的结果 AX=3、 (6 分)下列程序段求 FLD 开始的八个数据的平均值，结果在 RES 中。

《微机接口技术与应用》课程习题集一、单选题1.可屏蔽中断的过程应该是（1）中断向量指针（2）中断源（3）中断号（4）中断向量：A、（3）（4）（1）（2）B、（2）（3）（1）（4）C、（3）（1）（4）（2）D、（1）（3）（2）( 4 )2.当并行接口芯片8255A被设定为方式2时，其工作的I/O口A、仅能作输入口使用B、仅能作输出口使用C、既能作输入口、也能作输出口使用D、仅能作不带控制信号的输入口或输出口使用3.现行PC机中打印机与主机的接口标准大多采用A、RS-232-CB、CentronicsC、IDED、IEEE-4884.在现行PC机中，常用存储器地址线中的低10位作输入／输出口地址线。

设某接口芯片内部有16个端口，该接口芯片的片选信号由地址译码器产生，则地址译码器的输入地址线一般应为：A、全部10位地址线B、其中的高8位地址线C、其中的高6位地址线D、其中的高4位地址线5.下列引起CPU程序中断的四种情况,哪一种需要由硬件提供中断类型码?A、INTOB、NMIC、INTRD、INT n6.下列端口访问指令错误的是：A、 IN AL,60HB:、 MOV DX,303HOUT DX,ALC:、MOV DX，303HMOV AL，[SI]OUT DX，ALD、 IN AL,303H7.有关DMA技术，下列叙述正确的是：A、数据传送时同时进行数据检索操作B、在数据块传送过程中，即使DMA请求变为无效，DMAC也不释放总线C、DMAC在被动态时，DMA传送完毕后，无需读取DMAC状态D、DMA系统初始化时，不必对所有通道的工作方式寄存器加载8.有关8255A状态字的使用，下列叙述正确的是:A、状态字由用户任意指定B、状态字与C口的外部引脚无关C、查INTR位不如查IBF或OBF位可靠D、INTE位由I/O操作过程中自动产生9.一个满量程为5V的D/A转换器，要求能分辩的最小电压的5mV，则分辨率为：A、8B、16C、10D、3210.接口电路的核心功能之一是：A、返回外设状态B、设备选择C、信号转换D、数据宽度与数据格式转换11.某显示器的分辩率为1024*768，表示像素颜色的位宽为16bit，则应配置的显示存储器容量一般为A、4MBB、2MBC、1MbD、8MB12.根据下面提供的PC机内存中的数据，lNT 11H中断服务程序的人口地址是什么0000：0040 B3 18 8A CC 4D F8 00 F0--41 F8 00 F0 C5 18 8A CC 0000：0050 39 E7 00 F0 A0 19 8A CC--2E E8 00 F0 D2 EF 00 F0A、8A19：A0F0B、F000:F840C、A019: 8ACCD、CC8A:19A013.欲使地址译码器的输出信号有效,其中的控制信号AEN和IOR#必须分别取值为A、0,0B、0,1C、1,0D、1,114.下列属于接口标准的是A、PCIB、EISAC、RS232CD、ISA15. 8253工作于方式5时：A、可产生周期性负脉冲B、多用作方波发生器C、必须由GATE信号上升沿启动计数D、由GATE信号上升沿继续计数16.设INTR中断号为60H，中断向量为3344H：1122H，则从180H起连续地址单元的内容为：A、33 44 11 22B、44 33 22 11C、11 22 33 44D、22 11 44 3317. 8086CPU I/O的编址方式是：A、统一编址B、独立编址C、统一和独立编址D、以上三者都不是18. 8086CPU可以识别的中断源类型总数是：A、128B、256C、1024D、6553619.在使用8255A时，值位/复位命令应写入：A、A口B、B口C、C口D、命令口20.串口通信的波特率为1200，数据格式为1位起始位、8位数据位、1位停止位，则每秒传送的字节数是___个。
