斜拉索技术交底

一、交底项目：斜拉索施工安全二、交底日期：____年__月__日三、施工单位：____________________四、分项工程名称：____________________五、交底提要：为确保斜拉索施工过程中的安全，特进行安全技术交底，要求所有参与施工的人员必须严格遵守以下安全操作规程。

六、交底内容：1. 施工前的准备工作：- 仔细阅读并理解施工图纸和设计要求，明确斜拉索的布置、规格和安装要求。

- 检查所有施工设备和工具，确保其完好无损，特别是吊车、切割机、紧固工具等。

- 对施工人员进行安全技术培训，确保其掌握斜拉索施工的基本知识和操作技能。

2. 安全操作规程：- 高处作业：- 所有高处作业人员必须佩戴安全帽、安全带，并做好防坠落措施。

- 高处作业时，严禁在同一垂直面上下同时作业，防止物体打击。

- 高处作业区域应设置安全防护栏杆和警示标志。

- 吊装作业：- 吊装前，对吊车进行试吊，确保其性能良好。

- 吊装过程中，严格控制吊装速度，避免碰撞和摇摆。

- 吊装时，严禁人员在吊物下方站立或通行。

- 切割作业：- 使用切割机时，操作人员必须佩戴防护眼镜和耳塞，防止火花飞溅和噪音伤害。

- 切割过程中，确保切割区域周围无易燃易爆物品。

- 紧固作业：- 紧固斜拉索时，必须使用专用工具，确保连接牢固。

- 紧固过程中，注意检查斜拉索的受力情况，防止过度紧固或松弛。

3. 应急预案：- 制定突发事故应急预案，包括火灾、物体打击、高处坠落等。

- 确保所有施工人员熟悉应急预案，并能够迅速、有效地进行应急处置。

4. 安全检查：- 定期对施工现场进行安全检查，及时发现并消除安全隐患。

- 施工过程中，加强对斜拉索的检查，确保其受力均匀，无损伤。

七、检查执行情况：（此处由施工负责人填写，记录安全交底执行情况）八、注意事项：- 施工过程中，所有人员必须服从指挥，严格遵守安全操作规程。

- 发现安全隐患，立即报告并采取措施予以消除。

斜拉索施工技术交底斜拉索是一种广泛应用于桥梁和建筑结构中的重要结构元素。

它具有高强度、高耐久性和良好的经济性，能够有效地支撑大跨度结构。

为了确保斜拉索的施工质量和安全性，以下是斜拉索施工技术的详细介绍。

一、斜拉索施工前的准备工作斜拉索施工前需要进行详细的准备工作，包括设计方案的审核、施工工艺的制定和斜拉索材料的检查等。

设计方案的审核斜拉索的设计方案需要经过专业设计师的审核，确保其合理性和安全性。

审核内容包括索体材料的选择、受力分析和索体结构的稳定性等。

施工工艺的制定施工工艺的制定要考虑到斜拉索的具体情况和实际施工条件。

具体内容包括施工顺序的确定、吊装方案的制定和索体张拉的程序等。

斜拉索材料的检查斜拉索材料的检查包括钢绞线的强度测试、金属配件的质量检验和腐蚀防护措施的检测等。

只有确保材料的质量，才能保证斜拉索的安全性和可靠性。

二、斜拉索的吊装在斜拉索施工中，吊装是一个重要的环节。

吊装的质量和准确性直接影响到斜拉索的后续施工和使用。

吊装方案的制定吊装方案需要根据具体的斜拉索长度、悬吊点位置和现场施工条件来制定。

方案中应包括吊装设备的选择、吊装过程中的监控要求和吊装的安全措施等。

吊装设备的选择吊装设备的选择需要根据斜拉索的长度和重量来确定。

常用的吊装设备有起重机、塔吊和桅杆吊等。

在选择吊装设备时，应考虑设备的吊装能力、稳定性和施工效率等因素。

吊装过程的监控吊装过程中需要进行实时监控，确保斜拉索的位置和姿态控制在安全范围内。

常用的监控手段包括无人机拍摄、激光测距仪测量和摄像头录像等。

吊装的安全措施吊装过程中需要采取一系列的安全措施，包括制定吊装操作规程、设置安全警示标志和配备专业吊装人员等。

只有确保吊装的安全，才能保证斜拉索的施工质量。

三、斜拉索的张拉和锚固斜拉索的张拉和锚固是斜拉索施工的关键部分。

张拉要求精确，锚固要求可靠，才能保证斜拉索的受力均匀和结构的稳定性。

张拉的程序斜拉索的张拉分为预张拉和定张拉两个阶段。

一、工程概况1. 工程名称：_______2. 施工地点：_______3. 施工单位：_______4. 监理单位：_______5. 设计单位：_______二、施工安全要求1. 人员要求：- 作业人员必须身体健康，无心脏病、恐高症等不适合高空作业的疾病。

- 作业人员必须经过专业培训，考试合格，取得有效上岗证。

- 学徒必须在师傅的指导下进行操作。

2. 安全防护：- 作业人员进入施工现场必须戴好安全帽，扣好帽带，备好安全带，并正确使用个人劳动防护用具。

- 作业人员不得穿硬底鞋。

3. 施工环境：- 施工区域应设置明显的警示标志，确保施工区域与周围环境隔离。

- 临边洞口应配置防护网、防护栏杆或其他安全设施。

- 斜屋面作业处应有牢靠的立足处。

4. 施工设备：- 作业用索具、脚手板、吊篮、吊笼、平台等设备，均需经过技术鉴定或检验合格方可使用。

三、施工流程及注意事项1. 施工流程：- 斜拉索安装前，应进行详细的施工方案编制，明确施工步骤、安全措施和应急预案。

- 施工前，对施工人员进行安全技术交底，确保作业人员掌握安全操作规程。

- 施工过程中，严格按照施工方案执行，确保施工质量。

2. 注意事项：- 钢筋断料、配料、弯料等工作应在地面进行，不准在高空操作。

- 斜屋面上应建平台，用以堆放钢筋、材料，传递钢筋等物件应用绳牵牢，防止滑落。

- 起重指挥应由技术培训合格的专职人员担任，无指挥或信号不清不准吊。

- 钢筋、型钢、管材等细长和多根物件必须捆扎牢靠，多点起吊。

单头千斤”或捆扎不牢靠不准吊。

- 起吊钢筋骨架，下方禁止站人，必须待骨架降到距模板1米以上后方可作业。

四、应急预案1. 火灾：- 发现火情，立即切断电源，使用灭火器、消防水带等进行灭火。

- 火势无法控制时，立即报警并组织人员疏散。

2. 高空坠落：- 发现人员高空坠落，立即启动应急预案，对伤者进行救治。

- 同时，采取措施防止事故扩大。

3. 其他意外情况：- 根据实际情况，制定相应的应急预案，确保施工安全。

桥梁工程斜拉索施工技术管控要点分析摘要：斜拉索桥梁是通过桥塔、斜拉索以及承弯梁体的组合，使桥梁具备多跨弹性支撑功能的桥梁结构，而桥梁斜拉索能够减轻桥梁结构重量，并且使桥梁梁体内弯矩减小，节省桥梁施工的材料。

本文通过分析桥梁工程中的斜拉索施工技术应用，探究应用斜拉索施工的方案设计，以及有利于优化桥梁工程施工效果的斜拉索施工管控方法。

关键词：桥梁工程；斜拉索施工；斜拉索受力特点；施工要点引言：斜拉索桥梁属于自锚式桥梁体系，通过桥梁梁体承受斜拉索的水平力，使桥梁施工在保障施工质量的同时，减少材料的耗费。

而相较于传统的悬索桥，斜拉桥施工更能体现其经济性、轻型性的优势，并且能够广泛应用到跨径300米至1000米的桥梁施工当中，优化现阶段桥梁工程的建设效果。

因此，为了推进斜拉索桥梁施工模式的长效化应用，施工单位需对技术的应用方法及管控要点进行分析，不断优化斜拉索施工的各项工序，确定合理的施工状态。

一、我国桥梁工程施工技术的发展背景随着社会经济的不断发展，我国桥梁工程的建设规模正在不断扩大，而桥梁工程的建设质量成为被社会大众广泛关注的话题。

为了推进桥梁工程建设实现高质量化、经济化与长效化，各个施工单位通过研究并应用创新型施工技术，改善现阶段桥梁工程的建设与施工方法，优化了桥梁工程建设的质量。

作为具有代表性的桥梁施工技术之一，斜拉索施工技术在最初以混凝土施工中的体外索施工出现，后续被广泛应用到国内外的桥梁工程当中，改善了现阶段部分桥梁工程施工的方法内容。

例如，通过应用组合型斜拉桥以及桥面下型斜拉桥，使横向均匀分布的斜拉索系统能够形成完整的支撑结构，优化桥梁横向弯矩的锚固效果，以及节约桥梁砌体的成本。

正因如此，有关桥梁工程斜拉索施工技术的研究才能够推动桥梁工程建设水平，并且广泛应用到桥梁工程的施工当中。

二、斜拉桥受力特点从斜拉桥结构的受力结构来看，斜拉桥属于高次超静定的设施结构，施工人员需要优先对各阶段桥梁的结构进行分析，根据实际情况调整斜拉桥结构，才能够在桥梁中起到弹性支撑的作用。

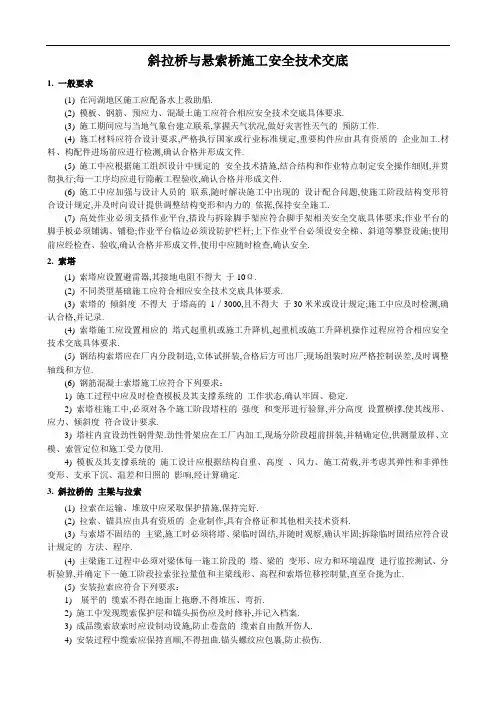

斜拉桥与悬索桥施工安全技术交底1. 一般要求(1) 在河湖地区施工应配备水上救助船.(2) 模板、钢筋、预应力、混凝土施工应符合相应安全技术交底具体要求.(3) 施工期间应与当地气象台建立联系,掌握天气状况,做好灾害性天气的预防工作.(4) 施工材料应符合设计要求,严格执行国家或行业标准规定,重要构件应由具有资质的企业加工.材料、构配件进场前应进行检测,确认合格并形成文件.(5) 施工中应根据施工组织设计中规定的安全技术措施,结合结构和作业特点制定安全操作细则,并贯彻执行;每一工序均应进行隐蔽工程验收,确认合格并形成文件.(6) 施工中应加强与设计人员的联系,随时解决施工中出现的设计配合问题,使施工阶段结构变形符合设计规定,并及时向设计提供调整结构变形和内力的依据,保持安全施工.(7) 高处作业必须支搭作业平台,搭设与拆除脚手架应符合脚手架相关安全交底具体要求;作业平台的脚手板必须铺满、铺稳;作业平台临边必须设防护栏杆;上下作业平台必须设安全梯、斜道等攀登设施;使用前应经检查、验收,确认合格并形成文件,使用中应随时检查,确认安全.2. 索塔(1) 索塔应设置避雷器,其接地电阻不得大于10Ω.(2) 不同类型基础施工应符合相应安全技术交底具体要求.(3) 索塔的倾斜度不得大于塔高的1／3000,且不得大于30米米或设计规定;施工中应及时检测,确认合格,并记录.(4) 索塔施工应设置相应的塔式起重机或施工升降机,起重机或施工升降机操作过程应符合相应安全技术交底具体要求.(5) 钢结构索塔应在厂内分段制造,立体试拼装,合格后方可出厂;现场组装时应严格控制误差,及时调整轴线和方位.(6) 钢筋混凝土索塔施工应符合下列要求：1) 施工过程中应及时检查模板及其支撑系统的工作状态,确认牢固、稳定.2) 索塔柱施工中,必须对各个施工阶段塔柱的强度和变形进行验算,并分高度设置横撑,使其线形、应力、倾斜度符合设计要求.3) 塔柱内宜设劲性钢骨架.劲性骨架应在工厂内加工,现场分阶段超前拼装,并精确定位,供测量放样、立模、索管定位和施工受力使用.4) 模板及其支撑系统的施工设计应根据结构自重、高度、风力、施工荷载,并考虑其弹性和非弹性变形、支承下沉、温差和日照的影响,经计算确定.3. 斜拉桥的主梁与拉索(1) 拉索在运输、堆放中应采取保护措施,保持完好.(2) 拉索、锚具应由具有资质的企业制作,具有合格证和其他相关技术资料.(3) 与索塔不固结的主梁,施工时必须将塔、梁临时固结,并随时观察,确认牢固;拆除临时固结应符合设计规定的方法、程序.(4) 主梁施工过程中必须对梁体每一施工阶段的塔、梁的变形、应力和环境温度进行监控测试、分析验算,并确定下一施工阶段拉索张拉量值和主梁线形、高程和索塔位移控制量,直至合拢为止.(5) 安装拉索应符合下列要求：1) 展平的缆索不得在地面上拖磨,不得堆压、弯折.2) 施工中发现缆索保护层和锚头损伤应及时修补,并记入档案.3) 成品缆索放索时应设制动设施,防止卷盘的缆索自由散开伤人.4) 安装过程中缆索应保持直顺,不得扭曲.锚头螺纹应包裹,防止损伤.5) 锚头和缆索穿入塔、梁索管时,应采取限位器等防止偏位和损伤的措施.6) 安装拉索应根据塔高、布索方式、索长、索径和施工现场状况等选择架设方法和设备.7) 施工中不得用起重钩等易于对缆索产生集中力的吊具直接挂扣缆索,宜用带胶垫的管形夹具或尼龙吊带等多点起吊方法,防止损伤缆索保护层.(6) 现场自制拉索应符合下列要求：1) 编束时宜用梳型板梳编,每1.5米～2.0米段用铁丝绑扎,防止扭曲.2) 冷铸墩头锚在环氧树脂高温固化时,应确保温控仪的精密度和实际通电时间.3) 对制成的拉索应进行预拉,确认冷铸锚合格,并测定每索钢丝拉力、延伸和回缩并记录,以便正式张拉时校核.4. 悬索桥的锚碇、主缆与加劲梁(1) 山峒式锚碇施工时,锚体混凝土中的预埋件应符合设计规定;隧道开挖需爆破时应采用小型爆破法,不得损坏围岩;锚体混凝土必须与岩体结合良好,宜采用微膨胀混凝土.(2) 安装索鞍必须选择在白天、晴朗时连续完成;严格控制推顶量,确保安全、准确就位.(3) 重力式锚碇施工应符合下列要求：1) 基坑施工应符合相应安全技术交底的具体要求,需爆破岩层时应使用小型爆破法.2) 预应力锚固体系的焊件必须进行超声波和磁粉探伤检查,锚头应安装防护套,并注入防护性油脂.3) 锚体混凝土施工尚应根据锚碇型式、尺寸等分块施工,块间预留接缝内宜浇筑微膨胀混凝土;浇筑混凝土时应采取温度控制措施,防止混凝土出现裂缝;浇筑后应控制混凝土内外温差在25℃以内.4) 主缆施工应符合下列要求：①主缆缠丝应密贴,缠丝张力应符合设计要求.②猫道中作业人员不得集中,避免步调一致,形成共振.③索股线形和索力调整、紧缆工作与主缆的防护应符合设计规定.④主缆施工前应检查、验收牵引系统和施工猫道,确认符合要求,并形成文件.⑤在索鞍区段内,索股整形应在松弛状态下进行,保持钢丝平顺,不得交叉、扭转、损伤.⑥索股牵引过程中应对索股施加反拉力;牵引中发现绑扎带连续两处被切断时,必须停机处理,发现索股扭转必须纠正;牵引之初宜低速牵引,对牵引系统进行检查和调整,并确认正常;横移索股向索鞍上就位时,应统一指挥,作业人员协调一致,严禁人员位于索股下方.(4) 加劲梁应符合下列要求：1) 钢箱梁安装应符合下列要求：①每一梁段安装就位后必须连接牢固;吊装中不得碰撞已安装就位的梁段.②安装作业应在索夹、吊索安装完毕,经检查确认合格,并形成文件后进行.③安装前,吊装机械及其辅助设备应安装就位,并经检查、试吊,确认正常.④安装作业应在索塔两端对称均衡进行,控制索塔两端水平力之差符合设计规定.⑤吊装中应观测索塔变位情况,根据塔顶位移量,按设计要求分阶段调整索鞍偏移量.⑥桥下为铁路、道路、公路、河湖或施工范围内有架空线时,应与有关管理单位联系,制定设施保护、交通疏导方案,并经同意.吊装前在桥下应划定防护区,设护栏和安全标志,并设人值守.2) 梁段之间焊接连接时应符合下列要求：①箱梁内焊接时必须采取排烟措施.②雨天箱外不得施焊;施焊部位应对称进行.③焊缝应按设计规定进行无损检验,确认合格.④焊接作业应在风力小于5级,温度高于5℃,湿度小于85％的环境中进行.(5) 施工猫道1) 猫道面层宜由两层大、小方格钢丝网组成.2) 猫道承重索可用钢丝绳或钢绞线,其安全系数不得小于3.0.3) 猫道应按施工组织设计规定设风缆,采用钢丝绳作风缆时,使用前应进行预张拉.4) 承重索架设应对称、连续进行,保持边跨与中跨作业均衡,并控制塔顶变位、扭转值在设计规定范围内.5) 猫道面层铺设应由索塔向跨中和锚碇方向对称均衡进行,且上、下游两幅猫道应对称、平衡铺设.施工中应控制索塔两侧水平力之差在设计规定范围内.6) 猫道形状和各部尺寸应满足主缆工程施工的需要;猫道临边必须设防护栏杆,其高度宜为1.5米;栏杆的水平杆不得少于三道,且均匀设置;立杆间距不宜大于70厘米;各节点必须连接牢固.7) 猫道采用钢丝绳作承重索时,必须进行预张拉,消除非弹性变形.预张拉荷载不得小于各索破断力的1／2;承重索按规定长度切断后,其端部应灌铸锚头;锚头应进行静载检验,确认合格并记录.(6) 索夹与吊索安装应符合下列要求：1) 吊索安装应采取防扭转措施,保持直顺.2) 索夹和吊索在运输安装过程中应采取保护措施,不得碰撞损坏.3) 索夹及其连接螺栓应经检查合格后方可使用;索夹应与主索连接紧密,确保吊索承载后不滑移;紧固同一索夹螺栓时,必须保持各螺栓受力均匀.。

施工技术交底通知单定期和不定期的检查安全情况，对不安全因素及时纠正和处理，做到不安全、不生产。

在职工中树立“安全第一”的意识，做到“人人讲安全、人人想安全”。

5.2环水保护及文明施工重视环境工作、加强环保教育、贯彻环保法规、强化环保管理、美化施工现地、消除施工污染。

施工区内道路通畅、平坦、整洁，不乱堆乱放，无散落物；场地平整不积水，无散落的杂物及散物；场地排水成系统，并畅通不堵。

班组必须做好操作后场地清理，随做随清，物尽其用。

施工区域的农田、水系、树木、道路不能破坏并认真保护。

按要求统一设立各种安全、文明施工标识牌。

六、计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

计算的脚手架为双排脚手架，搭设高度为26米，立杆采用单立管。

搭设尺寸为：立杆的纵距1米，立杆的横距0.8米，横杆的步距1.5米。

采用的钢管类型为48×3.5，连墙件采用1步4跨，竖向间距1.5米，水平间距5.1米。

搭设9层工作平台，施工均布荷载为3.0kN/m2。

1、小横杆的计算:小横杆进行强度和挠度计算，小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

（1）均布荷载值计算小横杆的自重标准值P1=0.038kN/m脚手板的荷载标准值P2=0.350×1/4=0.0875kN/m活荷载标准值Q=3.000×1/4=0.75kN/m荷载的计算值q=1×0.038+1×0.0875+1×0.75=0.8755kN/m小横杆计算简图最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=0.8755×0.8²/8=0.07kN.m=0.07×106/5080.0=13.78N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!（3）挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值q=0.038+0.0875+0.75=0.8755kN/m均布荷载作用下的最大挠度V=5.0×1.462×1000.04/(384×2.06×105×121900.0)=0.758mm小横杆的最大挠度小于1050.0/150与10mm,满足要求!2、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
