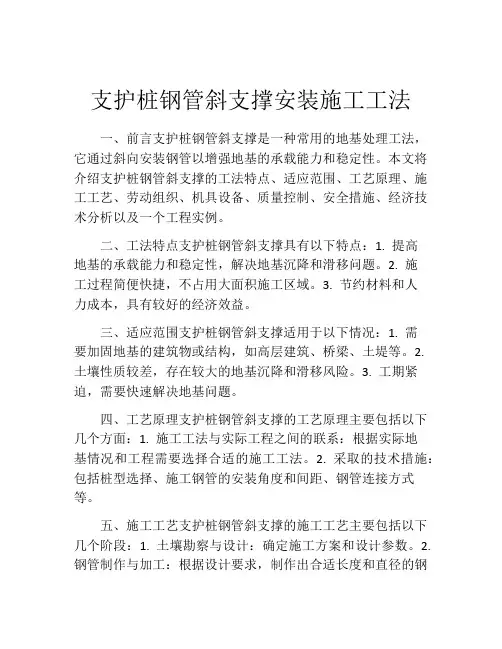

支护桩钢管斜支撑安装施工工法一、前言支护桩钢管斜支撑是一种常用的地基处理工法，它通过斜向安装钢管以增强地基的承载能力和稳定性。
本文将介绍支护桩钢管斜支撑的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点支护桩钢管斜支撑具有以下特点：1. 提高地基的承载能力和稳定性，解决地基沉降和滑移问题。
2. 施工过程简便快捷，不占用大面积施工区域。
3. 节约材料和人力成本，具有较好的经济效益。
三、适应范围支护桩钢管斜支撑适用于以下情况：1. 需要加固地基的建筑物或结构，如高层建筑、桥梁、土堤等。
2. 土壤性质较差，存在较大的地基沉降和滑移风险。
3. 工期紧迫，需要快速解决地基问题。
四、工艺原理支护桩钢管斜支撑的工艺原理主要包括以下几个方面：1. 施工工法与实际工程之间的联系：根据实际地基情况和工程需要选择合适的施工工法。
2. 采取的技术措施：包括桩型选择、施工钢管的安装角度和间距、钢管连接方式等。
五、施工工艺支护桩钢管斜支撑的施工工艺主要包括以下几个阶段：1. 土壤勘察与设计：确定施工方案和设计参数。
2. 钢管制作与加工：根据设计要求，制作出合适长度和直径的钢管。
3. 钢管预埋：将钢管垂直预埋到地下一定深度。
4. 斜支撑安装：根据设计要求确定钢管的倾斜角度和间距，将斜支撑钢管安装到钢管预埋处。
5. 加固处理：根据具体需要，对斜支撑钢管进行加固处理，如填充混凝土等。
6. 验收与维护：对施工质量进行验收，定期维护和检查。
六、劳动组织支护桩钢管斜支撑的施工需要有专业的工程师和技术人员进行组织和管理，并配备足够的施工人员。
七、机具设备支护桩钢管斜支撑的施工需要准备以下机具设备：1. 钢管预埋设备：如钢管打桩机、预埋架等。
2. 钢管加工设备：如钢管切割机、焊接设备等。
3. 施工工具：如吊车、钢筋拖拉机、卸载机等。
八、质量控制为确保施工过程中的质量，需做好以下质量控制措施：1. 施工前的检查：检查施工材料和设备的质量。

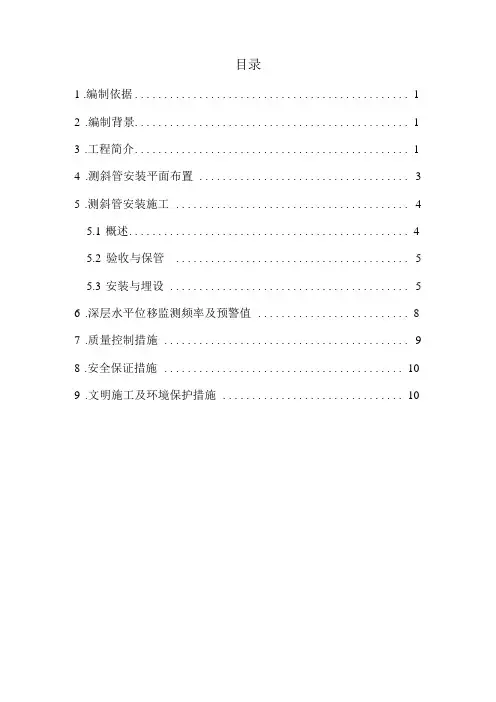

目录1.编制依据 (1)2.编制背景 (1)3.工程简介 (1)4.测斜管安装平面布置 (3)5.测斜管安装施工 (4)5.1概述 (4)5.2验收与保管 (5)5.3安装与埋设 (5)6.深层水平位移监测频率及预警值 (8)7.质量控制措施 (9)8.安全保证措施 (10)9.文明施工及环境保护措施 (10)1.编制依据（1）新建客专高铁设计图图号梅汕施（隧）-33；（2）建筑地基基础工程施工质量验收规范GB 50202-2002；（3）建筑基坑工程监测技术规范GB50497-2009；（4）高速铁路隧道工程施工技术规程Q/CR9604-2015；（5）机场隧道工程监控量测专项施工方案。
2.编制背景本工程为明挖隧道，监控量测工作是确保周边建（构）造物及施工安全的一项重点工作，监控量测工作中围护桩墙深层水平位移是监控量测必测项目，深层水平位移监控量测工作前提是提前安装好符合要求的测斜管，测斜管安装施工中常常出现堵管等常见问题，造成后续监测工作无法实施，为预防类似问题发生，特在监控量测专项施工方案基础上，依据相关图纸、规范、规程编制测斜管安装方案。
3.工程简介隧道平面位置位于某市潮汕机场附近，隧道分进口、出口两段，进口段里程为DK^0+820~DK^2+662.269,长度1842.269m，出口段里程为DKn3+248.268~DK114+250,长度1001.732m，隧道全长2844.001m。
设计采用明挖顺作法施工，施工顺序依次为围挡支护结构、基底加固、防水降水、基坑开挖、支撑体系、主体结构、土体回填。
围挡支护结构及防水根据地质结构及高差分别设计有双侧放坡开挖带锚、网喷支护，单侧放坡开挖带锚、网喷+单侧加固钻孔灌注桩带锚索支护，双侧①800@1000mm钻孔桩十①850@600mm三轴搅拌桩止水+横向支撑支护，地下连续墙+旋喷桩止水+横向支撑支护及SMW工法桩十①850@600mm三轴搅拌桩止水+横向支撑等措施。

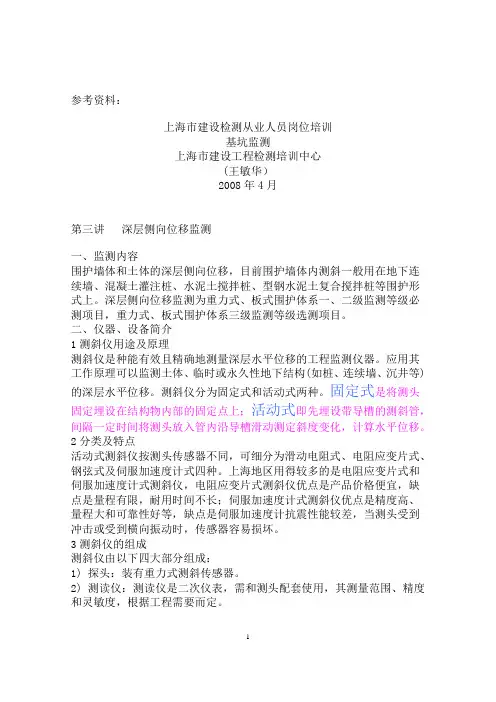

参考资料：上海市建设检测从业人员岗位培训基坑监测上海市建设工程检测培训中心（王敏华）2008年4月第三讲深层侧向位移监测一、监测内容围护墙体和土体的深层侧向位移,目前围护墙体内测斜一般用在地下连续墙、混凝土灌注桩、水泥土搅拌桩、型钢水泥土复合搅拌桩等围护形式上。
深层侧向位移监测为重力式、板式围护体系一、二级监测等级必测项目，重力式、板式围护体系三级监测等级选测项目。
二、仪器、设备简介1测斜仪用途及原理测斜仪是种能有效且精确地测量深层水平位移的工程监测仪器。
应用其工作原理可以监测土体、临时或永久性地下结构(如桩、连续墙、沉井等）的深层水平位移。
测斜仪分为固定式和活动式两种。
固定式是将测头固定埋设在结构物内部的固定点上；活动式即先埋设带导槽的测斜管，间隔一定时间将测头放入管内沿导槽滑动测定斜度变化，计算水平位移. 2分类及特点活动式测斜仪按测头传感器不同，可细分为滑动电阻式、电阻应变片式、钢弦式及伺服加速度计式四种。
上海地区用得较多的是电阻应变片式和伺服加速度计式测斜仪，电阻应变片式测斜仪优点是产品价格便宜，缺点是量程有限，耐用时间不长；伺服加速度计式测斜仪优点是精度高、量程大和可靠性好等，缺点是伺服加速度计抗震性能较差，当测头受到冲击或受到横向振动时,传感器容易损坏。
3测斜仪的组成测斜仪由以下四大部分组成：1) 探头：装有重力式测斜传感器.2) 测读仪：测读仪是二次仪表,需和测头配套使用,其测量范围、精度和灵敏度，根据工程需要而定.3)电缆:连接探头和测读仪的电缆起向探头供给电源和给测读仪传递监测信号的作用，同时也起到收放探头和测量探头所在测点与孔口距离。
4)测斜管:测斜管一般由塑料管或铝合金管制成。
常用直径为50～75mm，长度每节2～4m。
管口接头有固定式和伸缩式两种，测斜管内有两对相互垂直的纵向导槽。
测量时，测头导轮在导槽内可上下自由滑动.三、测斜管安装l 测斜孔的布设原则1)布置在基坑平面上挠曲计算值最大的位置，如悬臂式结构的长边中心,设置水平支撑结构的两道支撑之间。
目录1.编制依据 (1)2.编制背景 (1)3.工程简介 (1)4.测斜管安装平面布置 (3)5.测斜管安装施工 (4)5.1概述 (4)5.2验收与保管 (5)5.3安装与埋设 (5)6.深层水平位移监测频率及预警值 (8)7.质量控制措施 (9)8.安全保证措施 (10)9.文明施工及环境保护措施 (10)1.编制依据（1）新建客专高铁设计图图号梅汕施（隧）-33；（2）建筑地基基础工程施工质量验收规范GB 50202-2002；（3）建筑基坑工程监测技术规范GB50497-2009；（4）高速铁路隧道工程施工技术规程Q/CR9604-2015；（5）机场隧道工程监控量测专项施工方案。
2.编制背景本工程为明挖隧道，监控量测工作是确保周边建（构）造物及施工安全的一项重点工作，监控量测工作中围护桩墙深层水平位移是监控量测必测项目，深层水平位移监控量测工作前提是提前安装好符合要求的测斜管，测斜管安装施工中常常出现堵管等常见问题，造成后续监测工作无法实施，为预防类似问题发生，特在监控量测专项施工方案基础上，依据相关图纸、规范、规程编制测斜管安装方案。
3.工程简介隧道平面位置位于某市潮汕机场附近，隧道分进口、出口两段，进口段里程为DK110+820~DK112+662.269，长度1842.269m，出口段里程为DK113+248.268~DK114+250，长度1001.732m，隧道全长2844.001m。
设计采用明挖顺作法施工，施工顺序依次为围挡支护结构、基底加固、防水降水、基坑开挖、支撑体系、主体结构、土体回填。
围挡支护结构及防水根据地质结构及高差分别设计有双侧放坡开挖带锚、网喷支护，单侧放坡开挖带锚、网喷+单侧加固钻孔灌注桩带锚索支护，双侧Φ800@1000mm钻孔桩+Φ850@600mm三轴搅拌桩止水+横向支撑支护，地下连续墙+旋喷桩止水+横向支撑支护及SMW工法桩+Φ850@600mm三轴搅拌桩止水+横向支撑等措施。
年月日工程名称包头市轨道交通一号线首开段世纪鹿园站分部工程基坑围护结构分项工程名称连续墙（测斜管埋设交底）交底内容：连续墙测斜管埋设交底：1、连续墙测斜管埋设的幅段及埋设深度（见附表）。
2、连续墙测斜管埋设要求。
（1）、测管连接：将4m（或2 m）一节的测斜管用束节逐节连接在一起，接管时除外槽口对齐外，还要检查内槽口是否对齐。
管与管连接时先在测斜管外侧涂上PVC胶水，然后将测斜管插入束节，在束节四个方向用自攻螺丝或铝铆钉紧固束节与测斜管。
注意胶水不要涂得过多，以免挤入内槽口结硬后影响以后测试。
自攻螺丝或铝铆钉位置要避开内槽口且不宜过长（管内的十字与钢筋笼垂直）。
（2）、接头防水：在每个束节接头两端用防水胶布包扎，防止水泥浆从接头中渗入测斜管内。
（3）、内槽检验：在测斜管接长过程中，不断将测斜管穿入制作好的地下连续墙钢筋笼内，待接管结束，测斜管就位放置后，必须检查测斜管一对内槽是否垂直于钢筋笼面，测斜管上下槽口是否扭转。
只有在测斜管内槽位置满足要求后方可封住测斜管下口。
（4）、测管固定：把测斜管绑扎在钢筋笼上。
由于泥浆的浮力作用，测斜管的绑扎定位必须牢固可靠，以免浇筑混凝土时发生上浮或侧向移动。
（5）、端口保护：在测斜管上、下端口，外套钢管或硬质PVC管，外套管长度应满足以后浮浆混凝土凿除后管子仍插入混凝土50cm。
交底单位：接收单位：交底人：复核接收人：年月日工程名称包头市轨道交通一号线首开段世纪鹿园站分部工程基坑围护结构分项工程名称连续墙（测斜管埋设交底）交底内容：（6）、吊装下笼：绑扎在钢筋上的测斜管随钢筋一起放入地槽内，待钢筋笼就位后，在测斜管内注满清水，然后封上测斜管的上口。
在钢筋笼起吊放入地槽过程中要有专人看护，以防测斜管意外受损。
如遇钢筋入槽失败，应及时检查测斜管是否破损，必要时须重新安装。
（7）、冠梁施工：在地下连续墙凿除上部混凝土以及绑扎冠梁钢筋时，必须派专人看护好测斜管，以防被破坏。

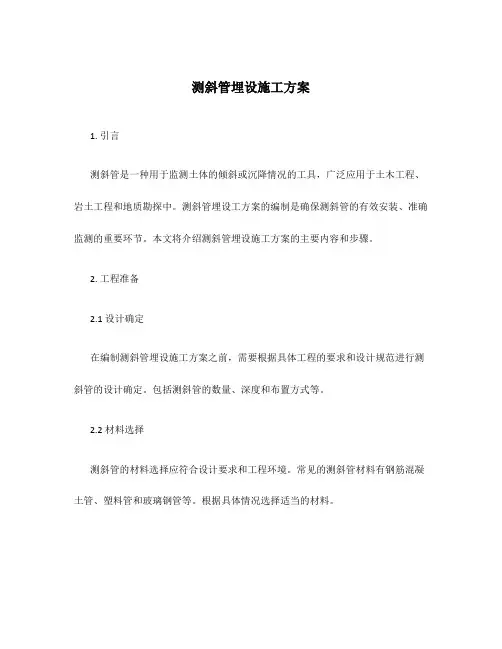

测斜管埋设施工方案1. 引言测斜管是一种用于监测土体的倾斜或沉降情况的工具，广泛应用于土木工程、岩土工程和地质勘探中。
测斜管埋设工方案的编制是确保测斜管的有效安装、准确监测的重要环节。
本文将介绍测斜管埋设施工方案的主要内容和步骤。
2. 工程准备2.1 设计确定在编制测斜管埋设施工方案之前，需要根据具体工程的要求和设计规范进行测斜管的设计确定。
包括测斜管的数量、深度和布置方式等。
2.2 材料选择测斜管的材料选择应符合设计要求和工程环境。
常见的测斜管材料有钢筋混凝土管、塑料管和玻璃钢管等。
根据具体情况选择适当的材料。
2.3 设备准备在安装测斜管时，需要使用一些特定的设备和工具。
例如，挖掘机、测斜仪、测量工具等。
确保这些设备的正常运行和准备。
3. 施工步骤3.1 埋设位置确定根据设计要求确定测斜管的埋设位置。
通常在工程施工前进行现场勘测和定位，然后标记出测斜管的埋设点。
3.2 开挖工程根据埋设位置，使用挖掘机或其他适当的工具进行挖掘。
保证挖掘的深度和宽度满足设计要求。
清理挖掘现场使其整洁。
3.3 测斜管安装将准备好的测斜管逐段安装到挖掘的坑中。
在安装过程中，要特别注意测斜管的竖直度和水平度。
通过调整和修正，确保测斜管的安装质量。
3.4 填土固结安装测斜管后，需要进行填土固结工作。
按照设计要求，逐层填土并进行夯实。
确保填土工作能够使测斜管得到有效支撑和固定。
3.5 测量与监测在测斜管埋设完毕后，需要进行测量和监测工作。
使用测斜仪对测斜管进行定期监测，记录测量数据并进行分析。
根据监测结果，及时采取措施进行调整和修复。
4. 健康安全与环保在工程施工过程中，必须要时刻关注健康安全和环境保护。
工作人员必须佩戴必要的安全装备，并按照相关规定开展工作。
合理处理施工废弃物，保护环境。
5. 总结本文介绍了测斜管埋设施工方案的主要内容和步骤。
包括工程准备、施工步骤和健康安全与环保措施等。
合理编制和实施测斜管埋设施工方案，可以确保测斜管的安装质量和监测效果，提高工程的安全性和稳定性。

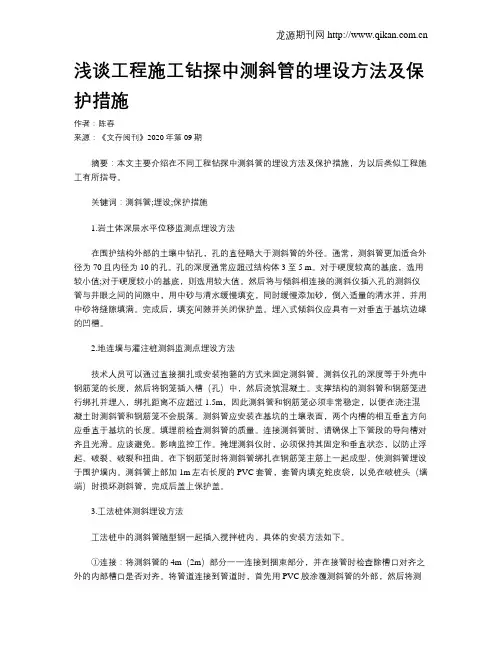

浅谈工程施工钻探中测斜管的埋设方法及保护措施作者：陈春来源：《文存阅刊》2020年第09期摘要：本文主要介绍在不同工程钻探中测斜管的埋设方法及保护措施，为以后类似工程施工有所指导。
关键词：测斜管;埋设;保护措施1.岩土体深层水平位移监测点埋设方法在围护结构外部的土壤中钻孔，孔的直径略大于测斜管的外径。
通常，测斜管更加适合外径为70且内径为10的孔。
孔的深度通常应超过结构体3至5 m。
对于硬度较高的基底，选用较小值;对于硬度较小的基底，则选用较大值。
然后将与倾斜相连接的测斜仪插入孔的测斜仪管与井眼之间的间隙中，用中砂与清水缓慢填充，同时缓慢添加砂，倒入适量的清水并，并用中砂将缝隙填满。
完成后，填充间隙并关闭保护盖。
埋入式倾斜仪应具有一对垂直于基坑边缘的凹槽。
2.地连墙与灌注桩测斜监测点埋设方法技术人员可以通过直接捆扎或安装抱箍的方式来固定测斜管。
测斜仪孔的深度等于外壳中钢筋笼的长度，然后将钢笼插入槽（孔）中，然后浇筑混凝土。
支撑结构的测斜管和钢筋笼进行绑扎并埋入，绑扎距离不应超过1.5m，因此测斜管和钢筋笼必须非常稳定，以便在浇注混凝土时测斜管和钢筋笼不会脱落。
测斜管应安装在基坑的土壤表面，两个内槽的相互垂直方向应垂直于基坑的长度。
填埋前检查测斜管的质量。
连接测斜管时，请确保上下管段的导向槽对齐且光滑。
应该避免。
影响监控工作。
掩埋测斜仪时，必须保持其固定和垂直状态，以防止浮起、破裂、破裂和扭曲。
在下钢筋笼时将测斜管绑扎在钢筋笼主筋上一起成型，使测斜管埋设于围护墙内。
测斜管上部加1m左右长度的PVC套管，套管内填充蛇皮袋，以免在破桩头（墙端）时损坏測斜管，完成后盖上保护盖。
3.工法桩体测斜埋设方法工法桩中的测斜管随型钢一起插入搅拌桩内，具体的安装方法如下。
①连接：将测斜管的4m（2m）部分一一连接到捆束部分，并在接管时检查除槽口对齐之外的内部槽口是否对齐。
将管道连接到管道时，首先用PVC胶涂覆测斜管的外部，然后将测斜管插入横梁部分，并用自攻螺钉或铝铆钉在横梁部分的四个方向上固定横梁部分和测斜管。

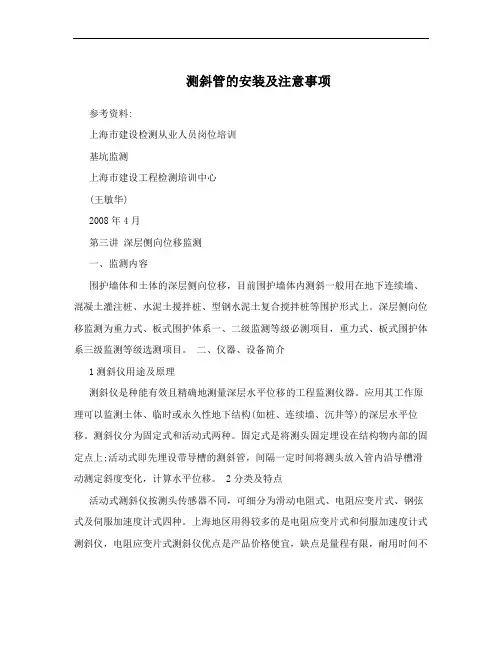

测斜管的安装及注意事项参考资料:上海市建设检测从业人员岗位培训基坑监测上海市建设工程检测培训中心(王敏华)2008年4月第三讲深层侧向位移监测一、监测内容围护墙体和土体的深层侧向位移，目前围护墙体内测斜一般用在地下连续墙、混凝土灌注桩、水泥土搅拌桩、型钢水泥土复合搅拌桩等围护形式上。
深层侧向位移监测为重力式、板式围护体系一、二级监测等级必测项目，重力式、板式围护体系三级监测等级选测项目。
二、仪器、设备简介1测斜仪用途及原理测斜仪是种能有效且精确地测量深层水平位移的工程监测仪器。
应用其工作原理可以监测土体、临时或永久性地下结构(如桩、连续墙、沉井等)的深层水平位移。
测斜仪分为固定式和活动式两种。
固定式是将测头固定埋设在结构物内部的固定点上;活动式即先埋设带导槽的测斜管，间隔一定时间将测头放入管内沿导槽滑动测定斜度变化，计算水平位移。
2分类及特点活动式测斜仪按测头传感器不同，可细分为滑动电阻式、电阻应变片式、钢弦式及伺服加速度计式四种。
上海地区用得较多的是电阻应变片式和伺服加速度计式测斜仪，电阻应变片式测斜仪优点是产品价格便宜，缺点是量程有限，耐用时间不长;伺服加速度计式测斜仪优点是精度高、量程大和可靠性好等，缺点是伺服加速度计抗震性能较差，当测头受到冲击或受到横向振动时，传感器容易损坏。
3测斜仪的组成测斜仪由以下四大部分组成:1) 探头:装有重力式测斜传感器。
2) 测读仪:测读仪是二次仪表，需和测头配套使用，其测量范围、精度和灵敏度，根据工程需要而定。
3)电缆:连接探头和测读仪的电缆起向探头供给电源和给测读仪传递监测信号的作用，同时也起到收放探头和测量探头所在测点与孔口距离。
14)测斜管:测斜管一般由塑料管或铝合金管制成。
常用直径为50,75mm，长度每节2,4m.管口接头有固定式和伸缩式两种，测斜管内有两对相互垂直的纵向导槽。
测量时，测头导轮在导槽内可上下自由滑动。
三、测斜管安装l 测斜孔的布设原则1)布置在基坑平面上挠曲计算值最大的位置，如悬臂式结构的长边中心，设置水平支撑结构的两道支撑之间。
参考资料：上海市建设检测从业人员岗位培训基坑监测上海市建设工程检测培训中心(王敏华）2008年4月第三讲深层侧向位移监测一、监测内容围护墙体和土体的深层侧向位移，目前围护墙体内测斜一般用在地下连续墙、混凝土灌注桩、水泥土搅拌桩、型钢水泥土复合搅拌桩等围护形式上。
深层侧向位移监测为重力式、板式围护体系一、二级监测等级必测项目，重力式、板式围护体系三级监测等级选测项目。
二、仪器、设备简介1测斜仪用途及原理测斜仪是种能有效且精确地测量深层水平位移的工程监测仪器。
应用其工作原理可以监测土体、临时或永久性地下结构(如桩、连续墙、沉井等)的深层水平位移。
测斜仪分为固定式和活动式两种。
固定式是将测头固定埋设在结构物内部的固定点上；活动式即先埋设带导槽的测斜管，间隔一定时间将测头放入管内沿导槽滑动测定斜度变化，计算水平位移。
2分类及特点活动式测斜仪按测头传感器不同，可细分为滑动电阻式、电阻应变片式、钢弦式及伺服加速度计式四种。
上海地区用得较多的是电阻应变片式和伺服加速度计式测斜仪，电阻应变片式测斜仪优点是产品价格便宜，缺点是量程有限，耐用时间不长；伺服加速度计式测斜仪优点是精度高、量程大和可靠性好等，缺点是伺服加速度计抗震性能较差，当测头受到冲击或受到横向振动时，传感器容易损坏。
3测斜仪的组成测斜仪由以下四大部分组成：1) 探头：装有重力式测斜传感器。
2) 测读仪：测读仪是二次仪表，需和测头配套使用，其测量范围、精度和灵敏度，根据工程需要而定。
3）电缆：连接探头和测读仪的电缆起向探头供给电源和给测读仪传递监测信号的作用，同时也起到收放探头和测量探头所在测点与孔口距离。
4)测斜管：测斜管一般由塑料管或铝合金管制成。
常用直径为50～75mm，长度每节2～4m.管口接头有固定式和伸缩式两种，测斜管内有两对相互垂直的纵向导槽。
测量时，测头导轮在导槽内可上下自由滑动。
三、测斜管安装l 测斜孔的布设原则1)布置在基坑平面上挠曲计算值最大的位置，如悬臂式结构的长边中心，设置水平支撑结构的两道支撑之间。
测斜管安装技术测斜管是一种用于测量岩土工程变形的仪器，能够实时监测工程变形情况，保障工程安全。
但测斜管的安装质量直接影响到其测量的准确性，因此，细致认真的测斜管安装工艺非常重要。
1. 基础准备工作1.1 现场勘探在安装测斜管之前，需要对工程所在地进行勘探，掌握地质构造、土层分布、水文情况等基础信息。
这些信息对于后续的测斜管安装非常重要，能够帮助我们选择安装位置与斜向，有效避免安装位置选择不当引起的误差。
1.2 设计方案制定在掌握了工程地质信息之后，需要根据实际情况与工程需要设计测斜管的数量、位置和斜向等方案。
对于特殊复杂的岩土工程，需要在专家的参与下进行设计方案制定。
1.3 施工计划编制测斜管施工与其他施工工序相互关联，需要进行合理的计划编制，并进行合理的调度，以保证施工进度合理顺利。
2. 测斜管的安装2.1 安装前准备2.1.1 测斜管验收在测斜管安装前，需要对测斜管进行质量检查，包括管身的弯曲、破裂、损伤等情况。
对于破裂、弯曲较大的管道不能使用，并需要在测斜管安装前集中处理或更换。
2.1.2 工具准备测斜管安装需要用到多种工具，包括电锤、手动锤、扳手、刷子等。
在施工前需要做好工具检查，并对工具进行清洁与消毒。
2.2 断面开挖工程在测斜管安装时，需要在地面上开挖出一个适当大小的矩形区域作为测斜管的安装孔。
地面开挖需要注意作用力的分散，不能对地面造成二次损伤，同时还需要保证开挖的深度与直径满足设计要求。
2.3 测斜管安装2.3.1 断面处理在测斜管安装孔内部，需要对其断面进行充分的处理。
斜向的测斜管安装需要在安装孔内的相应位置进行净化，以确保测量精度。
2.3.2 安装管件在安装测斜管时需要将下接头插入已经安装好的管道连接件，并进行优化调整。
注意下接头与管道的密封性要良好，以防止测量时漏气。
2.3.3 测斜管固定测斜管安装后需要进行方向调整，并进行加固。
加固的方式包括填充水泥砂浆、砖石防护等。
固定后需要等待一定时间以保证结实牢固。

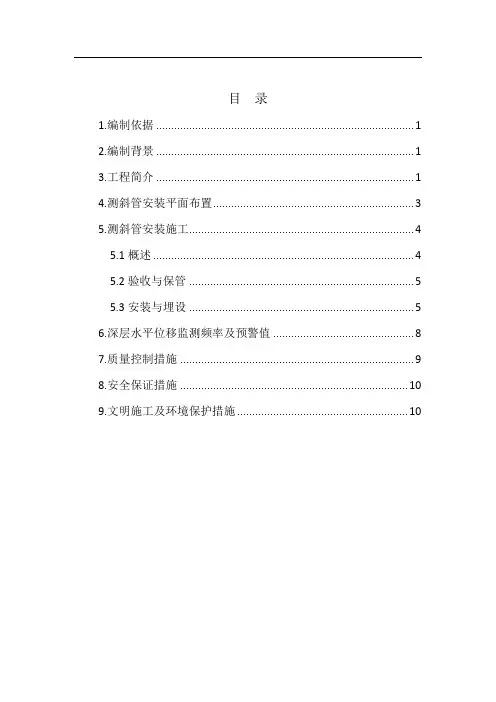

目录1.编制依据 (1)2.编制背景 (1)3.工程简介 (1)4.测斜管安装平面布置 (3)5.测斜管安装施工 (4)5.1概述 (4)5.2验收与保管 (5)5.3安装与埋设 (5)6.深层水平位移监测频率及预警值 (8)7.质量控制措施 (9)8.安全保证措施 (10)9.文明施工及环境保护措施 (10)11.编制依据（1）新建客专高铁设计图图号梅汕施（隧）-33；（2）建筑地基基础工程施工质量验收规范GB 50202-2002；（3）建筑基坑工程监测技术规范GB50497-2009；（4）高速铁路隧道工程施工技术规程Q/CR9604-2015；（5）机场隧道工程监控量测专项施工方案。
2.编制背景本工程为明挖隧道，监控量测工作是确保周边建（构）造物及施工安全的一项重点工作，监控量测工作中围护桩墙深层水平位移是监控量测必测项目，深层水平位移监控量测工作前提是提前安装好符合要求的测斜管，测斜管安装施工中常常出现堵管等常见问题，造成后续监测工作无法实施，为预防类似问题发生，特在监控量测专项施工方案基础上，依据相关图纸、规范、规程编制测斜管安装方案。
3.工程简介隧道平面位置位于某市潮汕机场附近，隧道分进口、出口两段，进口段里程为DK110+820~DK112+662.269，长度1842.269m，出口段里程为DK113+248.268~DK114+250，长度1001.732m，隧道全长2844.001m。
设计采用明挖顺作法施工，施工顺序依次为围挡支护结构、基底加固、防水降水、基坑开挖、支撑体系、主体结构、土体回填。
围挡支护结构及防水根据地质结构及高差分别设计有双侧放坡开挖带锚、网喷支护，单侧放坡开挖带锚、网喷+单侧加固钻孔灌注桩带锚索支护，双侧Φ800@1000mm钻孔桩+Φ850@600mm三轴搅拌桩止水+横向支撑支护，地下连续墙+旋喷桩止水+横向支撑支护及1SMW工法桩+Φ850@600mm三轴搅拌桩止水+横向支撑等措施。
在阴角处采用Φ800@600mm的旋喷桩加固。
基底采用钻孔桩+三轴搅拌桩抽条加固。
主体结构采用了不同的截面结构设计，分别有拱形、矩形、折板型、带中墙的矩形结构。
主体衬砌完成等强后人工进行回填。
隧道进口～潮汕机场站起点段基坑围护结构型式2侧壁止水方式锁口咬合止水Φ850mm三轴搅拌桩兼作止水帷幕Φ850mm三轴搅拌桩帷幕止水接缝Φ600mm旋喷桩止水备注基底为淤泥，采用三轴搅拌桩加固（裙边+抽条）坑底残存厚度约1m淤泥，灰土换填4.测斜管安装平面布置测斜管沿围护结构纵向间距36m、42m两侧布置，详见施工设计图中围护结构监测平面图图号33-26，与各围护结构型式相对平面位置如下：（1）钻孔桩与测斜管相对平面位置图（2）地下连续墙与测斜管相对平面位置图3（3）SMW工法桩与测斜管相对平面位置图5.测斜管安装施工5.1概述PVC高精度测斜管是用于跟测斜仪探头结合，实施监测基坑围护结构不同深度处的水平位移。

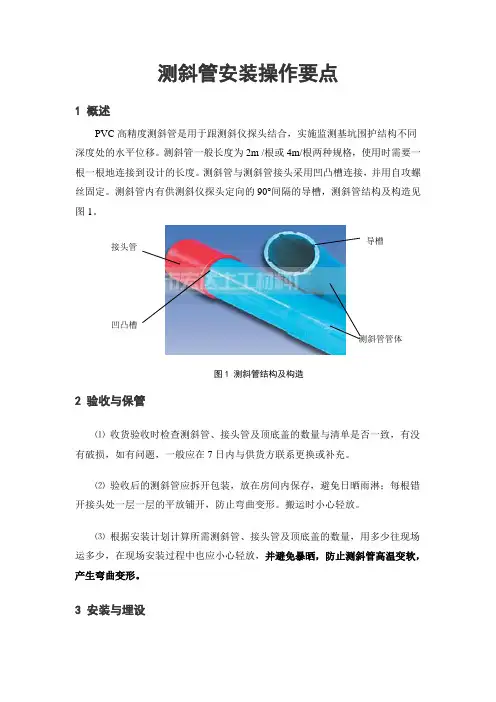

测斜管一般长度为2m /根或4m/根两种规格，使用时需要一根一根地连接到设计的长度。
测斜管与测斜管接头采用凹凸槽连接，并用自攻螺丝固定。
测斜管内有供测斜仪探头定向的90°间隔的导槽，测斜管结构及构造见下图。
45.2验收与保管（1）收货验收时检查测斜管、接头管及顶底盖的数量与清单是否一致，有没有破损，材料是否合格，有无出厂合格证。
（2）验收后的测斜管应拆开包装，放在房间内保存，避免日晒雨淋；每根错开接头处一层一层的平放铺开，防止弯曲变形。
搬运时小心轻放。
（3）根据安装计划计算所需测斜管、接头管及顶底盖的数量，用多少往现场运多少，在现场安装过程中也应小心轻放，并避免暴晒，防止测斜管高温变软，产生弯曲变形。
5.3安装与埋设在基坑监测中测斜管有两种安装埋设方法，一是埋设在围护桩（墙）体的混凝土内，二是埋设在基坑周围地层内。
（1）埋设在围护桩（墙）体的混凝土内1）测斜管的连接拿起一根测斜管，在没有外接头的一端套上底盖，用3只M4×10自攻螺钉拧紧（这是每孔最下面的一节管子），下一节，再向外接头内插一节管，这时必须注意的是一定要插到管子端平面相接为止，再用3只M4×10自攻螺钉把它固定好，才算该接头连接完毕，按此方法一直连接到设计的长度，每个接头处及上下封口应用胶带包裹严密。
2）测斜管的绑扎为了保护测斜管及监测方便，测斜管安装位置见平面位置图。
测斜管沿钢筋笼中的1条主筋垂直向下布置，管的底端短于钢筋端面0.5m，防止孔底渣土对测斜管产生挤压。
对于一次起吊通长的钢筋笼，把连接到设计长度的测斜管顺放在5钢筋内侧，每隔2m设置一个抱箍（可用铁丝绑扎），一次就可以安装到位，注意保持测斜管顺直，以保证测斜管的垂直度。
如果钢筋笼分两节或几节起吊，测斜管也要与钢筋笼对应分节安装，然后进行对接。
为防止钢筋笼对接电焊高温损坏测斜管，用湿麻袋包裹测斜管。
一般在此位置也是测斜管对接位置，需将此处上下范围的固定抱箍在钢筋笼对接完成后补装，对接时安装好接头管并做好密封处理。
3）调正方向测斜管安装到位后，需要调正方向，调正方向的要求是，管子内壁上有两对凹槽，首先需把孔口以上那节测斜管上的外接头拿掉（松开3只螺钉就可以拿掉了）才能看清管内凹槽，需要把管内的一对凹槽垂直于测量面就可以了（如下图），转动管子就可以实行。
由于测斜管是绑扎在钢筋笼上的，调正安装方向时要考虑钢筋笼的安装方向，同时钢筋笼安放时要按预设的位置安装，才能保证测斜管的一对凹槽垂直于测量面。
4）灌注混凝土时的保护措施在下放钢筋笼过程中，向侧斜管内注入一定量的清水，测斜管随6钢筋笼全部下到位置后，一定要把清水充满测斜管，这样可以防止测斜管上浮；可以减少管内外的压力差，防止泥浆或水泥浆通过漏点向管内渗漏，减少泥浆或水泥浆进入管内形成沉淀；混凝土浇注完成后起吸热作用，防止变形。
5）位置标示在设置测斜管的位置处施工影响不到的地方设置标记，以便在开挖及破除桩头时知道那个桩内有测斜管，并采取针对性保护措施。
6）破桩头及浇筑冠梁时的保护破除桩头后，用接头管接长测斜孔，使孔口顶面高出冠梁顶20cm 左右，并加设顶盖，在冠梁钢筋绑扎及混凝土浇筑过程中做好保护。
7）随H型钢就位安装：连接好的测斜管应预先安装在H型钢内角处，见平面位置图。
安装位置除保证测斜要求外，应在管底口位置处加焊加劲钢板于H型钢上，以避免下插过程中水泥土对测斜管的直接撞击，同时应在测斜管外加护筋，护环保护，护筋护环间距宜为1m左右，并焊接于H型钢上，确保测斜管下插过程中不至于受水泥土挤压变形及偏位。
测斜管固定好同H型钢一同下插至设计标高。
（2）埋设在基坑周围地层内采用在围护结构外侧距离围护结构外边0.3m处土体中钻孔安装。
钻孔安装过程如下图：71）钻孔深度应略深于测斜管总长度，最终成孔直径应为测斜管外径的1.2~1.4 倍，钻孔时可用泥浆材料护壁，成孔垂直度应不大于0.5%；2）就位时应在管内加注清水以克服浮力和防止护壁泥浆渗入，在就位过程中应随时调整测斜管的位置使十字形导槽对准预定的±A 方向，就位后须再次调整和确认；3）就位后应在管外与孔壁间填以填充材料，以使管外与孔壁间不留空隙；注浆填充是首选的方法。
注浆材料的配合比宜按下表进行。
中硬土层注浆材料配合比表6.深层水平位移监测频率及预警值（1）监测频率8（2）预警值7.质量控制措施（1）施工技术三级交底工程开工之前，由分部工程部向架子队工程部进行施工技术交底，架子队工程部向领工员、技术员进行施工技术交底，领工员、技术员向工班长、施工工人进行施工技术交底。
领工员、技术员向工班长进行交底时，架子队工程部派人参加，对施工交底内容进一步解释，说明，使每位施工工人都能熟练掌握施工技术要点。
（2）加强施工阶段的质量控制严格按照施工方案中的施工方法施工，按照施工要求搞好施工各阶段中的质量控制工作，有关人员各负其责，逐项逐级把好关，以确保施工阶段的质量控制有序。
（3）加强质量检查每道工序完成后，报现场技术员经自检合格后报监理工程师检验，监理工程师检验合格并同意后方可进行下道工序施工。
检查过程中应对测斜管的垂直度、连接密闭性、固定牢固性、底顶口封口情况、9是否做标记等内容进行检查。
8.安全保证措施（1）所有作业人员、行政、参观、测量、监理人员，进入现场正确佩戴好安全帽。
（2）工程施工区域专人值班，防止外来人员进入施工现场。
（3）施工位置设立安全施工警示牌。
（4）台风等恶劣天气严禁施工。
（5）专职安全员负责巡视监督检查,专业电工负责施工现场机具接电安全。
（6）施工现场装备行业统一规定的标准电源箱。
电器线路和用电设备安装完成后，由主管部门验收合格后运行使用。
（7）专业电工持证上岗。
电工有权拒绝执行违反电器安全规范的工作指令，安全员有权制止违反用电安全的行为，严禁违章指挥和违章作业。
（8）机械设备操作人员（或驾驶员）经过专门训练，熟悉机械性能，经考试取得操作证或驾驶执照后方可上机（车）。
（9）机械操作人员和指挥人员严格遵守安全操作技术规程，工作时集中思想，谨慎工作。
（10）机械设备发生故障后及时检修，严禁带故障运行。
（11）机械操作人员做好各项记录，达到准确、及时，严格贯彻例保制度，认真执行清洁、润滑、坚固、防腐、安全的十字作业法。
9.文明施工及环境保护措施（1）施工现场材料堆放整齐，布局合理，标牌醒目，并布置必要的横幅、彩旗、宣传栏等五牌一图。
10（2）施工过程中注意夜间施工的噪音影响，尽量采用低噪音施工设备。
对距离居民区160m以内的工程，则应根据需要限定施工时间。
少数高噪音设备尽可能不在夜间施工作业，必须在夜间从事有噪音污染的施工应先通知附近居民，以征得附近居民的理解，如有可能采取限时作业措施。
（3）做好当地水系、植被的保护工作，在施工时对便道边坡及时进行防护与植被绿化，施工车辆不得越界行驶，以免碾坏植被、庄稼、乡村道路等。
（4）场地即时进行清扫，以防粉尘被风吹扬。
凡对环境有污染的废物，如混凝土渣弃土等，弃在指定地点处理。
在施工时各种材料、机械不得随意堆放，破坏植被。
（5）施工中产生的废水及生活污水严禁直接排放至江河中，对于含沙量大且浑浊的施工生产废水，采用沉砂池处理后再集中排放至指定地点，含油废水经隔油池处理后排放，防止油污染地表和水体。
