典型的网络故障分析检测与排除网络故障是指在网络通信过程中出现的各种异常现象，包括网络连接失败、数据传输异常、网站无法访问等问题。
对于网络管理员来说，及时分析、检测与排除网络故障是确保网络正常运行的关键。
以下是典型的网络故障分析、检测与排除的步骤和方法：1.故障现象观察与描述：当网络故障发生时，首先需要观察和描述故障现象。
例如，网络连接失败时，可以观察是否有错误提示信息或异常现象出现。
2.故障定位：根据故障现象的观察和描述，进行故障定位。
可能的故障原因包括网络设备故障、网络配置错误、网络拥堵等。
可以通过逐个检查网络设备和配置，或使用网络监测工具进行诊断，以确定故障位置。
3.网络设备检查：对网络设备进行检查，包括检查设备是否正常上电、设备是否连接到正确的端口、设备是否正常工作等。
可以通过观察设备的指示灯状态、登录设备的管理界面进行检查。
4.网络配置检查：检查网络配置是否正确。
包括检查IP地址是否分配正确、子网掩码是否设置正确、默认网关是否配置正确等。
可以通过查看设备的配置文件或使用命令行工具进行检查。
5. 网络连通性检查：检查网络中各个设备之间的连通性。
可以使用ping命令或其他网络测试工具，测试各个设备之间的连通性。
如果发现一些设备无法ping通，可能是网络连接故障或设备故障。
6.带宽和流量检查：检查网络的带宽和流量是否正常。
可以使用流量监测工具进行检测，查看网络中的数据传输情况。
如果发现网络带宽超载或网络流量异常，可能需要调整网络配置或增加带宽。
7.网络安全检查：检查网络的安全性，包括检查是否存在网络攻击、病毒感染等安全问题。
可以使用网络安全工具进行检测，同时可以定期更新和升级网络设备和安全软件，加强网络的安全性。
8.故障排除：根据前面的故障分析和检查结果，进行故障排除。
可能的解决方法包括重新启动网络设备、更换设备或组件、调整网络配置等。
在进行故障排除时，需要记录和备份相关的配置信息和数据，以防止可能的数据丢失。
企业网络流量分析与故障诊断解决方案企业网络流量分析与故障诊断解决方案Network is Technology1IT管理的挑战随着网络信息系统建设的不断深入，网络系统为企业带来了巨大的生产力的提高。
然而，伴随网络系统发展的同时，IT管理员也面临着越来越多的挑战:随着企业业务的发展，企业的分支机构越来越多，很多分布在全国不同的城市，甚至有些是在国外；而同时企业的IT系统是越来越集中，主要的业务系统都会集中在企业总部。
在这种情况下，作为企业总部的IT人员不仅仅负责解决发生在企业总部的网络故障，很多发生在远程分支机构的网络问题因为是与总部的通信，所以也需要总部的IT人员进行处理。
那么怎么样集中处理企业的各个分支机构所发生的网络问题？越来越频繁的网络病毒、蠕虫攻击对企业网络造成了非常大的冲击，严重的时候对企业的正常业务系统产生带来很大的影响。
要解决这些问题，当然必须要用到windows update 更新以及防病毒软件，但是很多企业都购买过这些产品，但是一样还是会收到这方面的影响，那怎么样把这些影响降到最低呢？一般网络安全事件或网络故障的诊断及其处理，都是需要分析问题发生现场的各项数据，但很多安全事件或网络问题产生大部分情况下并不持久，经常会出现厂商的资深工程师到达现场的时候时，但是于网络问题无法重现，因此无法找到问题的根因，可能需要反复几次才能最终确认故障原因。
那怎样才能提供确认故障排除故障的所需要的时间呢？随着分支机构的不断增加，企业里面会租用很多广域网专线。
这些广域网专线的价格一般都是比较昂贵的，怎么样才能最有效的利用宝贵的广域网带宽资源？电子邮件现在已经成为企业通讯和业务沟通的基本元素，伴随着电子邮件的广泛应用而来的是大量的垃圾邮件和蠕虫病毒邮件的肆虐，对电子邮件的正常使用也带来了很大的冲击。
IT管理人员收到的很多问题投诉都是关于Email系统的使用，企业员工在总是会抱怨收发邮件的有问题，这时候要确认到底是因为员工电脑自身的问题，还是错误的密码，还是网络带宽所造成的非产困难。

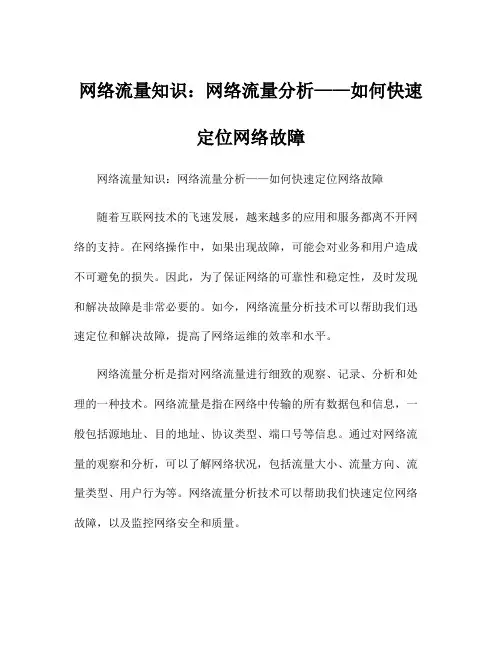

网络流量知识：网络流量分析——如何快速定位网络故障网络流量知识：网络流量分析——如何快速定位网络故障随着互联网技术的飞速发展，越来越多的应用和服务都离不开网络的支持。
在网络操作中，如果出现故障，可能会对业务和用户造成不可避免的损失。
因此，为了保证网络的可靠性和稳定性，及时发现和解决故障是非常必要的。
如今，网络流量分析技术可以帮助我们迅速定位和解决故障，提高了网络运维的效率和水平。
网络流量分析是指对网络流量进行细致的观察、记录、分析和处理的一种技术。
网络流量是指在网络中传输的所有数据包和信息，一般包括源地址、目的地址、协议类型、端口号等信息。
通过对网络流量的观察和分析，可以了解网络状况，包括流量大小、流量方向、流量类型、用户行为等。
网络流量分析技术可以帮助我们快速定位网络故障，以及监控网络安全和质量。
首先，网络流量分析可以帮助我们找到网络故障的根源。
当出现网络故障时，我们可以通过网络流量分析的工具查看网络流量的情况，了解网络状况和数据流向。
通过对比分析正常的网络流量与故障期间的网络流量，可以发现故障点并定位问题。
例如，如果网络流量中出现异常的协议、端口或地址，这通常意味着存在故障或攻击。
通过对流量的深入分析，可以找到故障的原因，例如网络拥塞、路由器故障、配置错误等。
其次，网络流量分析还可以帮助我们提高网络性能和优化网络。
通过对网络流量的监控和分析，我们可以看到网络瓶颈和瓶颈的位置，进而针对性地进行优化和增强。
例如，我们可以查看网络中的流量峰值和流量分布，找到网络流量的热点区域，然后优化网络拓扑或增加带宽以提高网络吞吐量。
另外，网络流量分析还可以用于改善用户体验和提高网络安全性。
在用户体验方面，我们可以通过分析用户行为和需求，了解用户使用网络的方式和频率，并为用户提供更好的网络体验。
在安全方面，我们可以监控网络流量，及时发现并阻止攻击，保障网络安全。
例如，当网络流量中出现了异常的数据包或流媒体流，我们可以快速检测和拦截这些攻击。
网络性能监测与故障定位技术随着互联网的普及和应用的广泛，网络性能监测和故障定位成为了网络运维的重要环节。
网络的稳定性和可靠性对于企业和用户来说都至关重要。
本文将介绍网络性能监测与故障定位技术的概念、重要性以及常见的监测与定位方法。
一、概述网络性能监测与故障定位技术是指通过监控和分析网络设备、网络链路和网络应用的状态，以及通过定位各类网络故障的手段来保证网络的高效运行和业务的正常开展。
它旨在提供实时的性能指标数据，帮助企业和运维人员在出现故障时进行快速的定位和修复。
二、网络性能监测技术1. 流量监测流量监测是网络性能监测的基础，通过收集和分析网络设备上的流量数据，可以了解网络的负载情况、瓶颈问题以及流量异常情况。
常用的流量监测方法有流量采样、深度流量分析以及流量统计等，它们能够对网络各个节点的流量进行实时监测，并生成相应的报表和告警信息。
2. 延迟监测延迟是网络性能的重要指标之一，它反映了数据包在网络中传输所需要的时间。
延迟监测技术可以通过发送探测包并测量其往返时间来评估网络的延迟情况。
在实际应用中，常用的延迟监测方法包括ICMP 时延测量、UDP时延测量以及HTTP时延测量等。
3. 带宽监测带宽监测是指对网络链路的带宽进行实时监测，并根据带宽使用情况进行报警和调整。
通过带宽监测，企业可以了解带宽的利用率和负载状况，从而合理规划带宽资源，提高网络的性能和稳定性。
三、网络故障定位技术1. 路由故障定位路由故障是网络中常见的故障类型之一，通过路由故障定位技术可以分析网络中的路由器状态、路由表信息以及控制平面和数据平面的运行情况，从而准确地定位故障节点和故障原因。
常用的路由故障定位方法包括Traceroute、Ping和BGP检测等。
2. 链路故障定位链路故障是指网络中链路出现问题导致通信中断或延迟的情况。
链路故障定位技术可以通过链路状态协议、链路负载测试以及光纤时间域反射等手段来定位故障链路和故障位置，帮助运维人员快速解决问题。
网络流量分析网络流量分析是指对网络通信中传输的数据进行收集、解码、检测和分析的过程，以获取有关网络性能、安全问题和用户行为等方面的信息。
通过对网络流量进行分析，可以帮助网络管理员了解网络的运行状况并及时发现异常情况，从而采取相应的措施进行处理。
一、网络流量分析的重要性网络流量分析在网络管理和网络安全中起着举足轻重的作用。
以下是网络流量分析的几个重要方面。
1.网络性能监控：网络流量分析可以帮助管理员监控网络的带宽利用率、延迟、丢包率等性能指标，及时发现网络瓶颈和性能问题，并采取相应的优化措施，确保网络的正常运行。
2.网络故障排除：当网络发生故障时，网络流量分析可以帮助管理员快速定位问题，找到故障的根源，并进行修复。
通过分析网络流量，可以确定故障发生的时间、地点和原因，缩短故障处理的时间。
3.网络安全监控：网络流量分析可以检测和分析网络中的异常流量和攻击行为，如DDoS攻击、入侵检测等。
通过分析网络流量的特征和模式，可以及时发现并采取措施防止网络安全事件的发生。
4.用户行为分析：网络流量分析可以对用户的网络行为进行监测和分析，了解用户的上网习惯、访问偏好等信息。
这些信息对于网络运营商和互联网企业来说具有重要价值，可以用于精准营销、产品优化等方面。
二、网络流量分析的方法与工具网络流量分析可以采用多种方法和工具来实现。
以下是几种常用的网络流量分析方法和工具。
1.抓包分析：通过在网络中设置抓包设备，可以捕获网络数据包，然后使用抓包分析工具对数据包进行解码和分析。
常用的抓包分析工具有Wireshark、Tcpdump等。
2.流量监测：通过监测网络设备（如路由器、交换机）上的端口流量，可以获取网络的流量统计信息。
常用的流量监测工具有Cacti、Zabbix等。
3.入侵检测系统（IDS）：IDS可以监测网络中的异常行为和攻击行为，通过分析网络流量中的特征来识别潜在的安全威胁。
常用的IDS 工具有Snort、Suricata等。
常见的计算机网络故障诊断方法在计算机网络中，故障诊断是一项重要的任务，因为网络故障会导致网络中断、数据丢失等问题，严重影响网络的正常运行。
下面是一些常见的计算机网络故障诊断方法：1.技术文档和日志：通过查阅相关的技术文档和系统日志，可以了解网络的配置和运行情况，有助于发现故障的根源。
2.网络拓扑：借助网络拓扑工具，可以了解网络的整体结构，找到可能存在的问题区域，比如物理连接或设备配置错误等。
3. ping命令：使用ping命令可以测试网络的连通性，通过在命令行中输入"ping 目标地址"，可以判断是否能与目标地址进行通信。
如果ping命令无法通信，说明网络中存在问题。
4. traceroute命令：使用traceroute命令可以追踪数据包从本地主机传输到目标主机的路径，并显示每个节点的延迟时间。
通过分析traceroute的输出，可以确定网络中存在的故障点。
5.网络分析工具：6.逐层诊断：通过逐层诊断的方式，从物理层开始逐层检查网络设备和配置，以确定是否存在硬件故障、软件配置错误或中断等问题。
7.设备重启：如果遇到无法联网或者网络运行缓慢的问题，可以尝试重新启动相关的网络设备和路由器。
这有时可以解决临时的网络故障。
8.网络监控：使用网络监控工具，可以实时监测网络的状态和性能，及时发现和解决潜在的网络故障。
监控工具可以提供有关网络流量、带宽利用率、延迟等方面的信息。
9.日志分析：对网络设备、服务器和应用程序的日志进行分析，可以发现潜在的故障原因。
通过查看日志文件和错误消息，在其中关键字可以快速定位并解决网络故障。
10.妥善记录：在网络故障发生时，应当详细记录有关故障的信息，如时间、地点、故障现象、操作过程等。
这样有助于后续的故障排查和问题分析。
总之，计算机网络故障诊断是一个复杂而关键的任务，需要综合运用多种方法和工具。
以上列举的方法只是一部分常见的故障诊断手段，根据具体的网络环境和故障现象，还需要根据实际情况选取合适的方法进行故障诊断和解决。
计算机网络的性能调优与故障排查指南计算机网络是现代社会中不可或缺的一部分，它将人们、机器和世界连接在一起。
无论是在家庭、企业还是学校，网络都扮演着重要的角色。
但是，由于网络的复杂性和不稳定性，经常会出现性能问题和故障。
因此，学习如何进行性能调优和故障排查对于保证网络正常运行至关重要。
本文将为您提供一份计算机网络的性能调优与故障排查指南。
一、性能调优1. 网络拓扑优化优化网络拓扑结构可以提高网络整体性能。
您可以尝试使用多层交换机代替单层交换机，提高网络吞吐量和转发速度。
使用虚拟局域网（VLAN）可以减少广播风暴对网络性能造成的负面影响。
此外，使用路由器进行流量控制和负载均衡，可以有效分担网络负载，提高传输效率。
2. 带宽管理带宽是网络性能的关键因素之一。
通过对网络带宽进行管理和调整，可以有效地提高性能。
您可以使用带宽控制软件来监控和限制网络流量，确保每个用户或设备的带宽分配合理。
此外，合理规划带宽的使用，如将大型下载任务安排在网络空闲时段，可避免网络拥堵和带宽浪费。
3. 网络安全优化网络安全是网络性能调优的重要方面。
通过采取一系列安全措施，可以减少网络攻击和外部干扰，提高网络性能。
您可以使用防火墙、入侵检测系统（IDS）和网络安全认证等技术，加强网络的安全性，降低网络故障的发生率。
二、故障排查1. 网络设备故障排查网络设备故障可能导致网络连接断开、速度变慢等问题。
在排查故障时，您可以使用ping命令检查设备之间的连通性。
如果ping命令失败，检查设备的电源、网线连接是否正常。
同时，您还可以使用traceroute命令追踪网络数据包的路径，定位故障发生的位置。
2. 传输层故障排查传输层故障可能导致网络传输速度下降、数据包丢失等问题。
在排查故障时，可以检查传输层协议是否配置正确，如TCP和UDP的端口号是否正确设置。
此外，还可以使用网络流量分析工具来捕获和分析网络数据包，以找出传输层故障的具体原因。
3. 网络协议故障排查网络协议故障可能导致网络连接不稳定、应用程序无法访问等问题。
服务器网络故障排除的方法与技巧今天，在数字化时代，服务器是企业和组织中不可或缺的一部分，它承担着存储和处理大量数据的重要任务。
然而，由于各种原因，服务器可能会遭遇网络故障，导致服务中断和生产力的损失。
为了保障服务器网络的稳定和可靠性，我们需要了解并掌握一些排除故障的方法与技巧。
本文将介绍一些常见服务器网络故障的排除方法，并提供一些实用的技巧，以帮助管理员解决问题。
一、基础故障排除对于服务器网络故障问题的排除，我们需要从基础开始，逐步追踪并定位问题所在。
1. 检查硬件设备服务器网络故障的常见原因之一是硬件设备出现故障。
在排除网络问题之前，我们应该先检查服务器硬件设备是否工作正常。
确保所有相关的硬件设备都连接正确，且没有断电或损坏的情况。
2. 检查网络连接网络连接是服务器运行的基础。
在排除网络故障时，我们需要确保网络连接正常。
检查网线是否连接正确，网络设备是否工作正常，例如路由器、交换机等。
此外，还可以使用网络诊断工具，例如ping命令，来测试服务器与其他设备之间的连接是否稳定。
3. 检查配置文件服务器的配置文件是其运行和通信的重要组成部分。
如果配置文件出现问题，可能导致网络故障。
在排查问题时，我们需要仔细检查服务器的配置文件是否正确设置，并对其进行必要的修改和更新。
二、网络故障排除技巧除了基础故障排除，还有一些技巧可以帮助我们更快地解决服务器网络故障。
1. 使用日志记录和监控工具服务器通常会生成各种日志记录，以帮助我们追踪和排查问题。
使用日志记录和监控工具，可以帮助我们更好地了解服务器运行状态，并发现潜在的网络故障。
例如，可以使用系统日志、应用程序日志、网络监控工具等来获取有关服务器网络故障的关键信息。
2. 分析网络流量和带宽使用网络流量和带宽使用是服务器运行的重要指标之一。
通过分析网络流量和带宽使用情况，我们可以确定网络瓶颈和异常情况。
针对网络故障，我们可以使用网络性能分析工具来监测和分析网络流量，找出故障的根源。
某网络故障分析报告第一点：网络故障概述网络故障是指网络在运行过程中出现的各种问题，导致网络无法正常工作。
网络故障的产生可能源于多种原因，包括硬件设备故障、软件配置错误、网络安全问题等。
网络故障的诊断和解决需要对网络原理、设备性能、协议原理等方面有深入的了解。
网络故障可以分为两大类：一类是局部故障，另一类是全局故障。
局部故障指的是网络中某个节点或者某个链路出现问题，影响到的只是部分网络用户。
全局故障指的是网络中的核心设备或者关键链路出现问题，导致整个网络都无法正常工作。
网络故障的常见表现有：网络连接断开、网络速度缓慢、数据传输错误、无法访问特定服务等。
在实际工作中，网络故障的诊断和解决是一项极具挑战性的任务，需要网络管理员具备丰富的经验和专业的技能。
第二点：网络故障诊断与解决方法网络故障的诊断和解决通常分为两个阶段：定位问题和解决问题。
定位问题是指确定故障的具体位置和原因，解决问题是指采取措施修复故障，使网络恢复正常运行。
1.定位问题：定位问题是网络故障诊断的关键环节。
管理员可以通过以下方法来定位问题：–症状分析：根据用户反馈的故障现象，分析可能的故障原因。
例如，网络连接断开可能是由设备故障、链路问题或配置错误引起的。
–逐步排查：从网络的边缘逐步向中心排查，先检查用户设备、接入层交换机，再检查核心层设备。
这样可以缩小故障范围，提高诊断效率。
–利用工具：使用网络诊断工具，如ping、traceroute、Wireshark等，获取网络状态信息，分析故障原因。
–日志分析：检查网络设备和服务器的日志，查找异常信息，帮助定位故障原因。
2.解决问题：在定位到故障原因后，管理员可以采取以下措施解决问题：–设备更换：如果故障是由硬件设备故障引起的，如交换机、路由器等，需要更换设备。
–软件升级：如果故障是由软件版本问题引起的，可以升级设备或系统的软件版本。
–配置调整：如果故障是由配置错误引起的，需要调整相关配置。
IPRAN网络业务闪断故障定位与分析IPRAN（Internet Protocol Radio Access Network）是一种基于IP（Internet Protocol）的无线接入网络，广泛应用于电信运营商的无线宽带业务。
在实际应用中，由于各种原因，IPRAN网络业务可能会出现闪断故障，给用户体验和网络运维带来困扰。
本文将介绍IPRAN 网络业务闪断故障的定位与分析方法。
一、故障现象当IPRAN网络业务闪断时，用户可能会出现网络连接不畅或者无法连接Internet的问题。
在运维人员得知故障时，可以通过以下方法来进行定位与分析：1. 网络监控系统运维人员可以通过网络监控系统获得关于网络设备状态、链路质量、流量等信息。
通过监控系统分析，可以查看是否有设备、链路故障等异常情况。
2. Ping和Traceroute命令Ping命令用于测试网络连接是否通畅，运维人员可以通过Ping命令来测试与关键设备（如路由器、交换机）之间的连通性。
如果Ping命令不能成功，说明与该设备之间存在故障。
Traceroute命令用于跟踪数据包在网络传输过程中的路径，可以帮助运维人员确定数据包丢失的位置。
通过Traceroute命令可以找到故障点所在的网络节点。
3. 日志分析IPRAN网络设备通常会记录各种重要的日志信息，包括设备状态、链路状态、接口状态等。
运维人员可以通过检查设备的日志来查看是否有关键事件发生，以确定闪断问题的原因。
4. 流量分析运维人员可以通过流量分析工具来监控网络中的数据流量。
如果业务闪断是由于流量超载或者流量异常引起的，那么运维人员可以通过流量分析来定位流量异常的原因。
二、故障定位与分析方法针对IPRAN网络业务闪断故障，运维人员可以采用以下方法进行定位与分析：1. 自上而下分析从用户侧开始，自上而下进行分析。
先检查用户设备的网络连接，确认是否硬件设备或者配置问题导致网络闪断。
然后，再逐步向下检查网络设备（如路由器、交换机）的状态及链路质量，直到找到闪断问题所在的节点。
.XX省农信社基于产品的网络流量、应用性能分析、故障定位分析项目测试报告2019年6月11日目录1概述随着大量新兴技术和业务趋势的推动，用户的网络架构、业务系统和数据流量日趋庞大、复杂。
为了保证网络和业务系统运行的稳定和畅通，我们需要对网络及业务系统进行全方位监测，以确保网络及应用系统可以正常、持续地运行。
应用性能管理是一个新兴的市场，其解决方案通过监控应用系统的性能、用户感知，在应用出现异常故障时，帮助用户快速的定位和解决故障，其标准的需求如下：➢通过网络流量分析工具，掌握各级网络运行的趋势和规律，主动、科学地进行网络规划和策略调整，将网络管理的模式从被动变为主动：➢通过网络流量分析工具，实时监控网络中出现的非法流量，及时采取管控措施，保障应用系统的安全运行；➢应用系统出现问题（如运行缓慢或意外中断时，）通过网络流量分析工具可回溯历史网络流量，快速找出问题的根本原因并及时解决。
➢网络拥堵时，通过网络流量分析工具快速判断是正常应用系统占用了带宽还是异常流量占用了带宽，立即执行相应、有效的控制措施。
➢从最终用户感知的角度，提供多维度的应用性能监控，实时掌握应用系统的性能状况；➢7×24小时实时监控各区域用户的真实使用体验，及时发现用户体验下降，并及时作出相应的处理，提升用户满意度。
➢当故障发生时，快速定位故障域，缩短故障分析时间，降低故障对最终用户造成的影响，提高系统的运维质量。
年APM市场全球分析报告与魔力象限分析，Riverbed(OPNET)公司已经成为全球这个领域的领导者。
OPNET公司的客户群体非常广泛，国的用户包括中国移动、中国网通、中国电信、信息产业部电信规划研究院，中国农业银行总行，民生银行，新华人寿，中国海关总署，银河证券，国信证券，电信设备供应商中包括华为、大唐电信、摩托罗拉、中兴电子及西门子等。
2测试方案OPNET网络应用性能监控设备，及OPNET应用性能深度分析，提供了业界最优秀的最终用户体验监控与预警、应用SLA监控与违反预警、应用性能瓶颈定位、应用性能问题根源分析、未知/异常流量发现、流量成分分析、流量流向分析、及应用预部署仿真系统。
XX省农信社的应用服务器目前主要部署在核心机房，大致分为3个区域，生产区域、广域网区域、网银区域。
当应用出现问题或柜面用户出现无法使用业务系统时很难快速确定问题出现在网络问题、服务器问题还是应用本身问题。
为了能够快速了解客户端运行业务的性能问题的变化状况，快速了解应用可能出现的问题区域，建议分别在XX省农信社生产区域、广域网区域、网银区域的核心交换机上通过端口镜像的方式将流量监控起来，当出现应用性能问题时能够通过关联分析了解整个应用流程的性能变化状况和快速提取出现性能问题时的故障现场，快速了解出现网络异常和网络性能问题的原因，快速确定故障域。
同时快速了解XX省农信社整个交易的性能状况，及时发现可能存在的问题，预警可能出现的性能问题，主动进行交易系统的应用性能管理，避免不必要的用户投诉。
当用户出现应用投诉时，能够及时利用这套监控方法重现用户投诉时的故障现场，及时发现出现用户投诉时的客户的访问行为，分析并确认客户投诉的根本原因，提升客户满意度和交易系统的应用性能。
根据XX省农信社的要求，本次Opnet提供的测试设备为ARX3700，ARX3700监控采用非侵入式的监控方式，通过交换机端口镜像的方式在网络上进行流量采集实现端到端的应用性能分析和故障定位。
并通过ATX深度分析确认出现故障原因的根本原因------如客户端、网络、服务器还是服务器上的页面处理慢、应用交互次数多等。
ARX/ATX提供了业界最优秀的最终用户体验监控与预警、应用等级SLA监控、SLA违反预警、应用性能瓶颈定位、应用性能问题根源分析、未知/异常流量发现、流量成分分析、流量流向分析、及应用预部署仿真系统，保障银行各项关键业务的运行通畅。
根据要求，测试要求达到下列目标：●对于不同的业务交易提供实时的业务流量和业务性能变化的状况，快速了解是否已经出现应用性能瓶颈.●提供业务系统整个流程流量原始裸数据包保存，能够保证快速提取相关问题的原始数据包。
●对于WEB业务交易的性能变化状况和业务交易性能提供统计报告，包括交易的交易量，交易的响应时间，交易的4xx错误，交易5xx错误，慢的交易数量及页面的大小等参数，了解整个业务的交易情况.●设置主动运维的报警，自动报警出现交易性能问题的交易，自动保存故障前5分钟的数据，方便运维人员及时提取相关的报警数据，回放故障现场的数据，确定故障的原因.●针对投诉的客户能够重现客户当时访问的交易并提取客户投诉时间段的原始数据，根据原始数据进行客户投诉现场的分析确定客户投诉的原因.●利用RTCC------响应时间组成图，快速确认响应时间延迟发生的部位，提供依据，对根本原因进行排查；●提供自动化端到端诊断，包括瓶颈的发现、解决或优化建议；●SLA服务质量------利用SLA服务水平，掌握各个不同的区域客户的运行状况，随时能够了解不同区域的用户的网络质量的变化和业务质量的变化状况，对随时出现故障的影响区域，进行有效的主动管理和故障分析及定位.●网络整体服务质量------利用Network performance仪表板查看网络性能监控，查看网络上的延迟和重传，保证业务健康运行.●网络上应用的分布状况及服务质量------了解整个系统应用流量和性能的变化趋势，了解整个系统的日常基准，随时自动追踪流量和性能变化，报警可能出现的网络攻击和异常的变化，主动进行分析和解决出现的异常，按天、周及月等时间跨度进行流量统计.●服务器的服务质量------利用Slow Server-IP仪表板查看性能差的服务器（交易处理较慢的服务器IP地址）。
自动记录不同业务组中的服务器对外提供的服务质量，快速定位出现应用性能问题的服务器，及时解决问题，保证正常的业务服务。
如果出现用户投诉的现象，利用分析软件确定相应时间慢的瓶颈，确定优化的步骤和措施.●网络异常攻击和蠕虫防病毒监控------利用Worm hunt仪表板（发现三次握手失败的连接），自动记录出现网络连接失败次数高的应用和通讯对。
了解网络上连接数的变化状况，避免由于网络攻击造成的对业务的影响，快速定位攻击的来源和对象，避免业务损失.●网络线路延迟监控------利用High Network Latency-IP仪表板（延迟比较长的IP），自动统计业务组的网络延迟，网络延迟最大的组为Internet，延迟最大的网络区域和IP，查找延迟大的原因，发现潜在的网络延迟区域，发现潜在的网络拥塞，主动进行相关的网络故障分析和故障排除，保证网络正常运行.●网络丢包率监控------利用High Packet Loss - IP仪表板（丢包较高的组别），可以看到各个子网的丢包变化状况。
查看网络上丢包状况，及时定位丢包率高的网络，修复出现的网络故障，保证业务健康运行.●置智能告警------利用置的智能告警，自动识别异常告警和用户自定义的阀值，发现网络上出现异常的现象，主动进行网络上的故障分析和故障定位.●事件驱动的数据采集和保存------利用Rolling Buffer和事件驱动的网络全包数据采集能力，记录全部的数据全包和事件驱动的全包数据采集保存，方便客户进行事后的故障现场分析和故障定位.3Opnet测试情况汇总根据XX省农信社应用的特点及实际情况，分别在生产区域、广域网区域、网银区域依次部署ARX3700设备。
根据用户的要求，尽量不影响现有的应用和服务器性能状况，采用无代理监控的方式进行日常应用性能的监控。
ARX3700设备采用非侵入式、全透明的监控方式，是透过本身的监控端口，收集从核心交换机镜像的流量来实现，不需要在任何服务器安装代理服务。
此外，ARX3700设备配置一个10/100/1000电口，作为远程管理、登录监控界面时使用，并能实现带外管理。
因此，设备对网络不造成任何影响与干扰，安装时不中断网络，不对任何网络设备造成压力，也不造成任何延时，对网络及业务零影响，能够在一般的机房环境中正常执行监控工作。
ARX3700设备本身带有4个监控端口，当镜像的端口数量超过4个时可以采用流量聚合设备进行流量的合并，然后将合并后的流量接到流量监控设备上进行相关数据的分析和故障定位.。
监控设备的接入方式采用端口镜像的方式实现，镜像是由交换机的背板（backplane）进行。
因此，镜像完全不影响源镜像口所在的板卡，不影响目的镜像口所在的板卡，也不对有关的板卡造成额外压力或延时。
因为镜像是在背板进行，背板速度一般在100Gbps以上，因此，对设备本身的影响微不足道.3.1生产区域3.1.1网络质量监控3.1.1.1网络总体性能监控查看网络上总体性能的变化状况，了解各个部门的网络占用状况和应用性能的变化状况，制定合理的网络升级计划，保证业务健康运行。
设备安装上架并配置完成后，即可从ARX的监控界面中查看整体网络流量状态，可监控的参数包括包括吞吐量、RTT、丢包（入站、出站）、TCP 数等指标。
如图发现9:00-10:00 之间有较高的吞吐量，选中进行分析。
双击打开详细信息，深入分析得出，该时间段吞吐量达到3.1.1.2网络连接数监控了解网络上连接数的变化状况，避免网络攻击，快速定位攻击的来源和对象，避免业务损失。
在ARX的管理界面中，可查看网络流量中的TCP连接状态，可TOP显示出连接数最频繁的ip 通信对及通信端口、协议等信息。
利用Worm hunt仪表板（发现三次握手失败的连接），自动记录出现网络连接失败次数高的应用和通讯对。
3.1.1.3网络性能监控查看网络上的延迟和重传，保证业务健康运行。
ARX的管理界面，可实时展示出，网络流量中，延迟最高的IP通信对，及应用的名称。
登录ARX的Console管理界面，利用Network performance仪表板（识别关于某个应用、组、IP等在ARX部署位置两边的网络延迟和重传）可以看到各个子网的网络性能变化状况。
利用RTT时间可以看到网络的服务质量的变化。
3.1.1.4网络带宽占用监控了解网络上应用带宽的占用状况，合理分配网络资源，避免不必要的资源浪费，保证业务健康运行。
通过ARX的管理界面，实时展示出网络中，产生流量最大的IP通信对及使用的协议、端口信息。
登录ARX的Console管理界面，利用Bandwith hogs-ip仪表板（流量比较多的主机），自动记录流量大应用和流量大的通讯对。
3.1.2应用服务质量监控3.1.2.1用户体验时间监控功能了解系统一周的变化状况，根据不同的交易时间设置交易响应时间的报警，获取交易故障时间的故障数据，便于事后的故障分析和故障定位，进行主动的事件管理和故障分析及故障解决。
