液压基础培训讲解ppt 课件•液压传动基本概念与原理•液压元件结构与功能•液压基本回路分析•液压系统安装调试与维护保养目录•液压传动系统性能评价与优化•实验操作与技能培训液压传动基本概念与01原理液压传动定义及特点定义液压传动是利用液体作为工作介质来传递能量和进行控制的一种传动方式。
特点传动平稳、无级调速、过载保护、布局灵活、容易实现自动化等。
动力元件执行元件控制元件辅助元件液压系统组成要素将原动机的机械能转换成液体的压力能,如液压泵。
控制和调节液压系统中液体的压力、流量和方向,如压力控制阀、流量控制阀、方向控制阀等。
将液体的压力能转换成机械能,驱动负载作直线往复运动或回转运动,如液压缸、液压马达。
包括油箱、滤油器、油管及管接头、密封圈、压力表、油位油温计等。
液压传动工作原理液压传动基于帕斯卡原理进行工作,即密闭液体上的压强能够大小不变地向各个方向传递。
通过液压泵将机械能转化为液体的压力能,再通过控制元件和执行元件将液体的压力能转化为机械能,从而驱动负载运动。
液压传动系统通过调节液体的流量、压力和方向来实现对执行元件的运动速度、力量和方向的精确控制。
挖掘机、装载机、压路机等。
液压技术应用领域工程机械轧钢机、连铸机等。
冶金机械拖拉机、收割机等。
农林机械液压制动系统、液压悬挂系统等。
汽车工业飞机起落架收放系统、飞机舱门开闭系统等。
航空航天如船舶、机床、塑料机械等。
其他领域液压元件结构与功能02齿轮泵叶片泵柱塞泵性能参数液压泵类型及性能参数01020304结构简单、价格低廉,适用于低压系统流量脉动小、噪声低,适用于中压系统压力高、结构紧凑,适用于高压系统排量、压力、转速、效率等液压缸和马达结构原理液压缸将液压能转换为机械能,实现直线往复运动或摆动液压马达将液压能转换为机械能,实现旋转运动结构原理密封容积变化产生压力差,推动活塞或转子运动控制阀种类及作用控制液压油的流动方向,如单向阀、换向阀等控制液压系统的压力,如溢流阀、减压阀等控制液压油的流量,如节流阀、调速阀等实现液压系统的压力、流量和方向控制方向控制阀压力控制阀流量控制阀作用储存液压油,起到散热、沉淀杂质的作用油箱滤油器冷却器密封件过滤液压油中的杂质,保证系统清洁度冷却高温液压油,保证系统正常工作温度防止液压油泄漏,保证系统密封性辅助元件功能介绍液压基本回路分析03压力控制回路原理及应用压力控制回路作用调节和控制系统压力,满足执行元件所需力或转矩的要求。

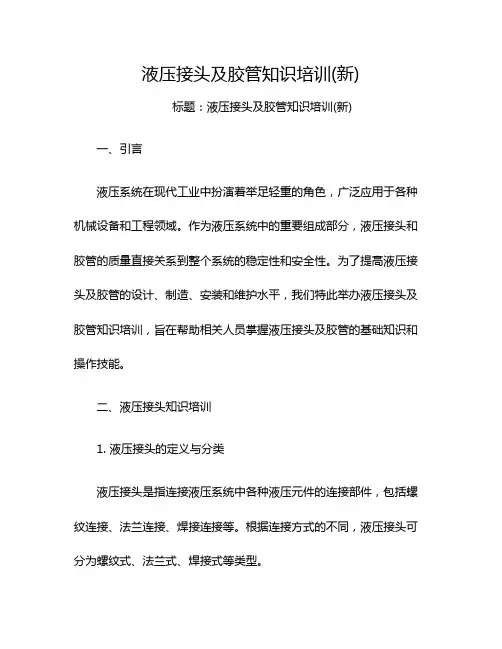

液压接头及胶管知识培训(新)标题:液压接头及胶管知识培训(新)一、引言液压系统在现代工业中扮演着举足轻重的角色,广泛应用于各种机械设备和工程领域。
作为液压系统中的重要组成部分,液压接头和胶管的质量直接关系到整个系统的稳定性和安全性。
为了提高液压接头及胶管的设计、制造、安装和维护水平,我们特此举办液压接头及胶管知识培训,旨在帮助相关人员掌握液压接头及胶管的基础知识和操作技能。
二、液压接头知识培训1. 液压接头的定义与分类液压接头是指连接液压系统中各种液压元件的连接部件,包括螺纹连接、法兰连接、焊接连接等。
根据连接方式的不同,液压接头可分为螺纹式、法兰式、焊接式等类型。
2. 液压接头的性能要求(1)密封性能:液压接头应具有良好的密封性能,防止液压油泄漏,确保系统正常运行。
(2)耐压性能:液压接头应能承受系统的工作压力,保证系统安全。
(3)耐腐蚀性能:液压接头应具备一定的耐腐蚀性能,适应各种工作环境。
(4)疲劳强度:液压接头应具备较高的疲劳强度,保证长期使用过程中不发生断裂。
3. 液压接头的选型与安装(1)选型:根据液压系统的实际需求,选择合适的液压接头类型和规格。
(2)安装:在安装液压接头时,应确保连接部位清洁、无损伤,并按照规定力矩拧紧。
三、胶管知识培训1. 胶管的定义与结构胶管是由内胶层、增强层和外胶层组成的柔性管道,用于输送液压油、燃油、润滑油等介质。
胶管具有良好的柔韧性、耐压性和耐腐蚀性。
2. 胶管的性能要求(1)耐压性能:胶管应能承受系统的工作压力,保证系统安全。
(2)耐温性能:胶管应能在一定温度范围内正常工作,不发生老化、硬化等现象。
(3)耐腐蚀性能:胶管应具备一定的耐腐蚀性能,适应各种工作环境。
(4)耐磨性能:胶管应具备一定的耐磨性能,保证长期使用过程中不发生磨损。
3. 胶管的选型与安装(1)选型:根据液压系统的实际需求,选择合适的胶管类型和规格。
(2)安装:在安装胶管时,应确保连接部位清洁、无损伤,并避免过度弯曲、扭曲等现象。

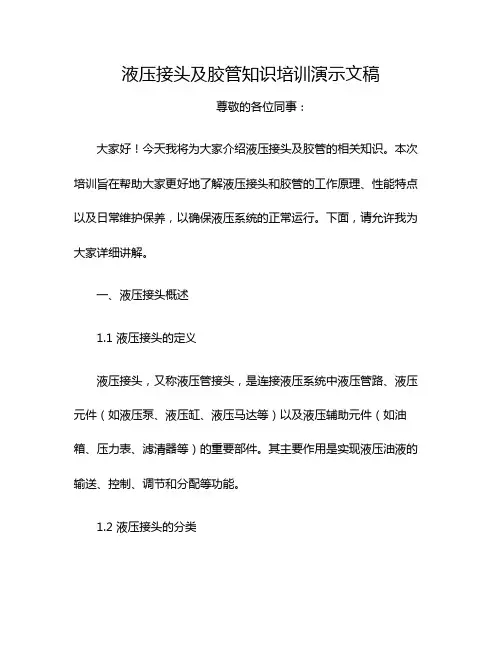

液压接头及胶管知识培训演示文稿尊敬的各位同事:大家好!今天我将为大家介绍液压接头及胶管的相关知识。
本次培训旨在帮助大家更好地了解液压接头和胶管的工作原理、性能特点以及日常维护保养,以确保液压系统的正常运行。
下面,请允许我为大家详细讲解。
一、液压接头概述1.1 液压接头的定义液压接头,又称液压管接头,是连接液压系统中液压管路、液压元件(如液压泵、液压缸、液压马达等)以及液压辅助元件(如油箱、压力表、滤清器等)的重要部件。
其主要作用是实现液压油液的输送、控制、调节和分配等功能。
1.2 液压接头的分类根据连接方式,液压接头可分为焊接式、卡套式、扩口式、法兰式等。
根据密封形式,可分为O型圈密封、锥面密封、球面密封等。
根据使用材质,可分为钢制、铜制、不锈钢制等。
1.3 液压接头的工作原理液压接头通过螺纹连接、卡套连接等方式实现液压元件的连接。
当液压油液通过接头时,密封件(如O型圈、锥面密封等)起到密封作用,防止油液泄漏。
同时,接头还具备一定的抗振动、抗冲击能力,保证液压系统的安全稳定运行。
二、胶管概述2.1 胶管的定义胶管,全称为橡胶软管,是液压系统中用于输送液压油液的柔性管道。
其主要特点是柔软、耐磨、耐高温、耐腐蚀等。
胶管在液压系统中起到连接、输送、弯曲等作用,是液压系统的重要组成部分。
2.2 胶管的分类根据使用材料,胶管可分为橡胶软管、硅胶软管、氟胶软管等。
根据结构形式,可分为单层胶管、多层胶管、编织胶管等。
根据应用领域,可分为高压胶管、低压胶管、耐油胶管、耐酸碱胶管等。
2.3 胶管的工作原理胶管内部通常由内胶层、骨架层和外胶层组成。
内胶层负责输送油液,骨架层起到支撑作用,外胶层保护骨架层,防止外部环境对胶管的影响。
当液压油液通过胶管时,内胶层和外胶层之间的骨架层使胶管保持一定的形状,实现油液的输送。
三、液压接头及胶管的选用与安装3.1 选用原则选用液压接头和胶管时,应根据液压系统的压力、流量、介质、温度等参数进行选择。
