浙江工业职业技术学院）定子总成定子总成是产生和输出交流电的部件，又叫电枢，由定子铁心和定子绕组组成，如图定子铁心由相互绝缘的内圆带槽的环状硅钢片叠成。
定子槽内置有三相对称绕组，三相绕组大多数采用“Y”形（星形）连结，也有用“△”形连结的。
某一交流发电机定子绕组的展开图转子总成是发电机的励磁部分，它主要由两块爪极、磁场绕组、集电环及轴等组成，两块爪极被压装在转轴上，且内腔装有磁轭，并绕有励磁绕组。
绕组两端的引线分别焊在与轴绝缘的两个集电环上。
两个电刷装在与端盖绝缘的电刷架内，通过弹簧力使其与集电环保持接触。
当发电机工作时，两电剧与直流电源连通，可为磁场绕组提供定向电流并产生轴向磁通。
使两块爪极被分别磁化为N极和S极，从而形成犬牙交错的6对磁极，并沿圆周方向均匀分布。
子每转一周，定子的每相绕组上就能产生周期个数等于磁极对数的交流电动势。
）整流器整流器由正整流板和负整流板组成，如右图所示。
其作用是将三相定子绕组输出的交流电，通过三相桥式整流变成直流电输出。
交流发电机的整流器大多由6只硅二极管组成。
外壳为正极、中心引线为负极的二极管，称为负极管，管壳底上注有黑色标记；外壳为负极、中心引线为正极的二极管，称为正极管，管壳）前后端盖前后端盖的作用是支承转子总成并封闭内部构造。
它由铝合金制成，具有轻便、阻磁（减少漏磁）、散热性能好等特征。
）电刷与电刷架电刷是通过集电环给励磁绕组提供电流的元件。
电刷装在电刷架内，通过弹簧与集电环紧密接触，如图3-6所示。
车用无刷交流发电机是指没有集电环、电刷与电刷架装置的交流发电机。
它不会因为电刷和集电环的磨损或接触不良造成励磁不稳定或发电机不发电等故障；也不会产生火花，从而减少了无线电干扰。
具有结构新颖、性能优良、工作稳定、故障少等优点。
但与有刷发电机相比，在相同体积条件下，其设计功率将有所下降。
无刷交流发电机有爪极式、励磁机式、永磁式和感应式四种，其中爪极式和感应式比较常见。
三相交流同步发电机的励磁方式
三相交流同步发电机是电力系统中常用的发电设备，其励磁方式对于发电机的发电效率和稳定性有着重要的影响。
常见的三相交流同步发电机的励磁方式有独立励磁、并联励磁和串联励磁三种方式。
独立励磁是指发电机的励磁系统独立于整个电网系统，通过独立的励磁电源来控制发电机的磁场，使其产生电势。
这种励磁方式适用于小型发电机和紧急备用发电机，其优点是操作简单，但缺点是发电机独立于电网系统，对电网的稳定性和负载调节能力不利。
并联励磁是指发电机的励磁系统与电网系统并联，励磁电源来自电网，通过自动电压调节器AVR来控制发电机产生的电势，实现对发电机励磁的实时调节。
这种励磁方式适用于大型发电机和电网系统，其优点是对电网系统的稳定性和负载调节能力有利，但缺点是需要配备AVR等控制设备，并且对电网的负荷变化较为敏感。
串联励磁是指发电机的励磁系统串联于电网系统，励磁电源也来自电网，通过调节励磁电阻来控制发电机的电势，实现对发电机励磁的调节。
这种励磁方式适用于中小型发电机和一些特殊的应用场景，其优点是操作简单，对电网的稳定性和负载调节能力有一定的帮助，但缺点是需要频繁调节励磁电阻，不适用于大型发电机和高要求的电网系统。
综上所述，三相交流同步发电机的励磁方式需要根据具体的应用场景和要求进行选择，以确保发电机的高效稳定运行。
- 1 -。
三相同步发电机工作原理
三相同步发电机是一种将机械能转化为电能的设备。
它基本上由转子和定子两部分组成。
转子是旋转部分，通常由强磁性材料制成，如永磁体或电磁体。
转子上的磁极与定子上的磁极相匹配，以产生磁场。
定子是静止部分，通常由绕组和磁极组成。
绕组通常是由绝缘电线绕成的线圈，每个线圈代表一个相位。
在三相同步发电机中，一共有三个线圈，分别对应三个相位。
工作原理如下：
1. 初始状态下，转子上的磁极和定子上的磁极相互吸引，使得转子开始旋转。
2. 当转子旋转时，转子上的磁极经过定子绕组时，会在绕组中产生电流。
3. 根据法拉第电磁感应定律，当电流通过定子绕组时，会产生一个磁场，该磁场与转子上的磁场相互作用，产生一个力矩，将转子继续推动。
4. 因为绕组被划分为三个相位，所以当转子旋转时，三个相位的绕组会分别产生电流。
这三个相位的电流之间存在120度的相位差，这使得输出的电流是三相交流电。
5. 通过适当的连接方式，可以将输出的三相交流电进行整流和变压处理，以满足各种应用的电能需求。
总体而言，三相同步发电机的工作原理是利用磁场相互作用和电磁感应的原理，将机械能转化为电能输出。
发电机通常由定子、转子、端盖及轴承等部件构成。
定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。
转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。
由轴承及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，做切割磁力线的运动，从而产生感应电势。
发电机曲轴带动发电机的转子，利用“电磁感应”原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。
主磁场的建立：励磁绕组通入直流励磁电流，建立极性相间的励磁磁场，即建立起主磁场。
载流导体：三相对称的电枢绕组充当功率绕组，成为感应电势或者感应电流的载体。
切割运动：引擎曲轴拖动转子旋转（给电球输入机械能），极性相间的励磁磁场随轴一起旋转并顺次切割定子各相绕组（相当于绕组的导体反向切割励磁磁场）。
交变电势的产生：由于电枢绕组与主磁场之间的相对切割运动，电枢绕组中将会感应出大小和方向按周期性变化的三相对称交变电势。
通过接线端子引出，接在回路中，便产生了电流。
励磁机整流器 转子 定子AVR (自动电压调节器)风扇 飞轮连接盘出线端子向同步发电机的转子励磁绕组供给励磁电流的整套装置叫做励磁系统。
励磁系统是同步发电机的重要组成部分。
转子的励磁绕组通入直流电流，产生接近于正弦分布磁场（称为转子磁场），其有效励磁磁通与静止的电枢绕组相交链。
转子旋转时，转子磁场随同一起旋转、每转一周，磁力线顺序切割定子的每相绕组，在三相定子绕组内感应出三相交流电势。
发电机带对称负载运行时，三相电枢电流合成产生一个同步转速的旋转磁场。
定子磁场和转子磁场相互作用，会产生制动转矩。
从引擎输入的机械转矩克服制动转矩而作功。
发电机可发出有功功率和无功功率。
转子磁场的强弱直接影响定子绕组的电压，所以，调发电机端电压或调发电机的无功功率必须调节转子电流。
发电机的有功功率和无功功率几何相加之和称为视在功率。
有功功率和视在功率之比称为发电机的功率因数，发电机的额定功率因数一般为0.8。
福安市奔腾机电有限公司柴油机组单、三相交流发电机ST、STC系列发电机与内燃机配套后可作为固定或移动的小型发电站，供农村、城镇或工地、牧区等作为照明及动力电源。
本系列发电机可与原动机直接联接或用三角皮带联接。
发电机可正、反两方向转动，连续工作。
2.扬州四方机电有限公司生产的“四方”牌柴油发电机组3.扬州伟搏机电设备有限公司生产的“伟搏”牌柴油发电机组STC系列三相交流同步发电机简介本系列发电机与内燃机配套后作为固定或移动的小型发电站、供农村、城镇或工地的电源。
本系列发电机为三相带有中性点的星形接法，线电压为400V，相电压230V，频率50Hz，功率因数0.8(滞后)。
可根据用户需要，也可提供60Hz及其它电压值的发电机。
闽东电机 STC系列发电机福建闽东电机制造有限公司STC系列发电机适用于乡村、城镇、工地、山区及牧区等的照明及动力的三相交流电源。
也可作为应急用的备用电源。
发电机为防滴转场式，采用谐波励磁系统，使用安全可靠，维护简单方便。
STC系列发电机适用于乡村、城镇、工地、山区及牧区等的照明及动力的三相交流电源。
也可作为应急用的备用电源。
发电机为防滴转场式，采用谐波励磁系统，使用安全可靠，维护简单方便。
发电机为三相四线制，采用带中性点的星形接法，额定线电压为400V，相电压为230V，频率50Hz，功率因数0.8(滞后)。
根据需要也可提供60Hz及其它电压值的发电机。
发电机可与原动机直接联结或用三角皮带联结，可正反转额定连续运行。
当原动机转速变化为3%时，负载从0→100%和100%→0，。

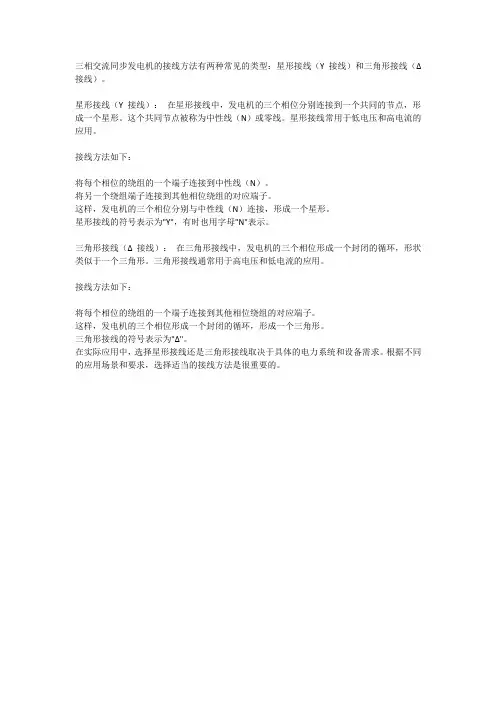

三相交流同步发电机的接线方法有两种常见的类型：星形接线（Y接线）和三角形接线（Δ接线）。
星形接线（Y接线）：在星形接线中，发电机的三个相位分别连接到一个共同的节点，形成一个星形。
这个共同节点被称为中性线（N）或零线。
星形接线常用于低电压和高电流的应用。
接线方法如下：
将每个相位的绕组的一个端子连接到中性线（N）。
将另一个绕组端子连接到其他相位绕组的对应端子。
这样，发电机的三个相位分别与中性线（N）连接，形成一个星形。
星形接线的符号表示为"Y"，有时也用字母"N"表示。
三角形接线（Δ接线）：在三角形接线中，发电机的三个相位形成一个封闭的循环，形状类似于一个三角形。
三角形接线通常用于高电压和低电流的应用。
接线方法如下：
将每个相位的绕组的一个端子连接到其他相位绕组的对应端子。
这样，发电机的三个相位形成一个封闭的循环，形成一个三角形。
三角形接线的符号表示为"Δ"。
在实际应用中，选择星形接线还是三角形接线取决于具体的电力系统和设备需求。
根据不同的应用场景和要求，选择适当的接线方法是很重要的。
三相交流发电机原理三相交流发电机是一种常见的发电设备，它利用电磁感应原理将机械能转化为电能。
在本文中，我们将详细介绍三相交流发电机的工作原理，以及其在实际应用中的重要性。
首先，让我们来了解一下三相交流发电机的基本结构。
三相交流发电机由定子和转子两部分组成。
定子是固定不动的部分，上面绕有三组线圈，分别为A、B、C相。
转子则是旋转的部分，通常由磁铁组成。
当转子旋转时，磁场会穿过定子上的线圈，从而产生感应电动势。
这就是三相交流发电机的基本结构和工作原理。
接下来，我们来详细了解三相交流发电机的工作原理。
当转子旋转时，磁场会不断地穿过定子上的线圈，导致线圈中产生感应电动势。
由于定子上有三组线圈，因此产生的电动势是交流的，并且有三相之分。
这就是为什么它被称为三相交流发电机。
这种交流电能可以直接输出，也可以通过变压器进行升压或降压后再输出。
三相交流发电机在实际应用中具有重要的意义。
首先，它可以将机械能转化为电能，为我们的生活和工业生产提供了便利。
其次，由于交流电能可以通过变压器进行升降压，因此可以远距离输送，为电力输送提供了技术基础。
最后，三相交流发电机的工作原理也为我们理解电磁感应提供了一个重要的实例，对于电磁学的学习具有重要意义。
总之，三相交流发电机是一种重要的发电设备，它利用电磁感应原理将机械能转化为电能。
通过对其工作原理的详细了解，我们可以更好地理解电力的产生和传输，为我们的生活和工业生产提供了便利。
希望本文能够帮助读者更好地理解三相交流发电机的原理和应用。
三相同步交流发电机的组成三相同步交流发电机是一种常用的发电设备，由发电机主体、励磁系统、并联装置和保护装置等组成。
本文将从这四个方面对三相同步交流发电机的组成进行详细介绍。
一、发电机主体发电机主体是三相同步交流发电机的核心部分，它由定子和转子组成。
定子是由三相绕组组成的，绕组间隔120度，每个绕组上都有相同的线圈数。
转子是由磁极和磁极绕组组成的，磁极的数目与定子的线圈数目相等。
当发电机主体旋转时，定子绕组和转子磁极绕组之间就会产生电磁感应，从而实现能量转换。
二、励磁系统励磁系统是三相同步交流发电机的重要组成部分，它是控制发电机输出电压和电流的关键。
励磁系统通常由励磁电源、励磁绕组和励磁调节器组成。
励磁电源提供直流电源给励磁绕组，励磁绕组产生磁场，使发电机产生电磁感应。
励磁调节器通过调节励磁电源的输出电压，控制发电机的励磁电流，从而实现对发电机输出电压的调节。
三、并联装置并联装置是用来连接多台发电机，实现功率的累加，提高整个发电系统的容量和可靠性。
并联装置通常由母线、开关和保护设备等组成。
母线将多台发电机的输出电能汇集起来，并将其连接到负载。
开关用于控制发电机的投入和退出，并调整各个发电机之间的负载分配。
保护设备用于监测发电机的运行状态，一旦发生故障，及时采取保护措施，确保发电机的安全运行。
四、保护装置保护装置是保证发电机安全运行的重要组成部分，它可以监测发电机的各种参数，并在发生故障时采取相应的保护措施。
常见的保护装置包括过流保护装置、过压保护装置、过温保护装置等。
过流保护装置可以监测发电机输出电流，当电流超过额定值时，及时切断电源，避免发电机过载损坏。
过压保护装置可以监测发电机输出电压，当电压超过额定值时，及时切断电源，避免发电机受损。
过温保护装置可以监测发电机温度，当温度超过限定范围时，及时采取降温措施，避免发电机过热。
三相同步交流发电机的组成包括发电机主体、励磁系统、并联装置和保护装置等。
三相交流同步发电机的组成及工作原理介绍三相同步发电机由原动机拖动直流励磁的同步发电机转子，以转速n(rpm)旋转，根据电磁应原理，三相定子绕阻便感应交流电势。
定子绕阻若接入用电负载，电机就有交流电能输出。
若认为磁路不饱和，则电枢磁势与磁极磁势各自产生相应的磁通，并在定子绕阻内感因电势。
对于极电机，电枢磁势所感应的电势可以表示为Ea=-jIaXa. Xa被称为电枢反应电抗。
Xa+Xσ=Xs隐极同步发电机的同步电抗。
对于凸极电机，因直轴.交轴处磁阻不同，可将电枢磁势分解成Fad和Faq分别研究。
它们所感应的电势分别写成Ead=-jIdXad和Eaq=-jIqXaq，式中Xad.Xaq分别是直轴及交轴电枢反应电抗。
Xad+Xσ=Xd.Xaq+Xσ=Xq,Xd和Xq分别为直轴同步电抗和交交轴同步电抗。
Xσ为漏磁通引起的电抗。
同步电抗是决定同步电机性能的一个重要参数，通个开路实验和稳态实验就可求取。
同步发电机的空载特性是一个很重要的特性，它直接影响着电机的其它特性，通个开路实验还可以发现励磁系统的故障。
态短路特性和零功率因数特性也都属于同步电机的重要特性，和空载特性配合，可以求出同步发电机的态参数及确定出补偿电枢的励磁电流。
同步发电机的外特性曲线用来求取电机运行时的重要指标之一及电压调整率。
同步发电机的调整特性可使运行人员知道在功率因数一定时，不改变端电压值.负载电流到多小而不使励磁电流超过规定值。
国家标准"GB1029" 对三相同步电机的实验方法作了具体规定，适用于普通三相同步发电机的型式实验或检查实验。
通过实验可以确定该电机各性能指标。
各种电机的效率和电压调整率均在部颁标准的相应技术条件中有具体规定，将实验结果与标准规定数据比较即可确定某同步发电机的质量和性能了。
若求取额定励磁电流和电压变化率，一般用做图法，跟国家标准GB1029介绍，其具体步骤如下：（1）如图1上绘制开路特性曲线，并沿纵轴额定相电压相量UN.（2）自原点O作额定电枢电流相量IN，与纵轴成ΦN角（cosΦN 为额定功率因数）。
三相同步发电机的工作原理三相同步发电机是一种常见的发电设备，它通过特定的工作原理来产生电能。
本文将详细介绍三相同步发电机的工作原理。
一、简介三相同步发电机是利用电磁感应原理将机械能转化为电能的设备。
它由转子和定子两部分组成，其中转子是旋转部分，定子是固定部分。
当转子旋转时，通过磁场相互作用，产生电磁感应，从而产生电能。
二、工作原理1. 磁场产生三相同步发电机中的转子由励磁电流通过，通过励磁电流在转子上产生磁场。
这个磁场可以通过直流励磁或交流励磁方式产生。
当励磁电流通过转子绕组时，转子上就会形成一个旋转的磁场。
2. 磁场感应在三相同步发电机的定子上，布置有三组绕组，分别称为A相、B 相和C相绕组。
当转子的磁场旋转时，会与这三组绕组相互作用。
根据电磁感应原理，当磁场发生变化时，就会在绕组上产生感应电动势。
3. 电能产生当转子的磁场与定子的绕组相互作用时，就会在绕组上产生三相电压。
这三相电压的大小和频率与转子的转速和磁场强度有关。
通过设计合理的转子结构和调整励磁电流，可以控制三相电压的大小和频率，进而产生所需的电能。
三、优势和应用三相同步发电机具有以下优势和应用：1. 高效率：三相同步发电机的转换效率较高，可以将机械能高效地转化为电能。
2. 稳定性好：由于三相同步发电机具有较好的电压和频率稳定性，因此适用于对电能质量要求较高的场合，如工业生产、医疗设备等。
3. 安全可靠：三相同步发电机的结构简单，运行稳定可靠，使用寿命较长。
4. 应用广泛：三相同步发电机广泛应用于发电站、风力发电、水力发电等领域，为人们的生活和工作提供了可靠的电能供应。
四、总结三相同步发电机利用电磁感应原理将机械能转化为电能，其工作原理清晰明了。
通过励磁电流产生磁场，与定子绕组相互作用，产生感应电动势，最终产生电能。
三相同步发电机具有高效率、稳定性好、安全可靠等优势，并广泛应用于各个领域。
对于理解和应用三相同步发电机，有助于提高电力系统的稳定性和供电质量。
三相同步交流发电机工作原理
三相同步交流发电机是一种常见的发电设备，它通过电磁感应原理将机械能转化为电能。
在这种发电机中，有三个相互连接的线圈，分别位于120度相位差的位置上。
当这三个线圈受到外部的机械转动作用时，会在其内部感应出交流电压，从而实现发电的功能。
让我们来了解一下三相同步交流发电机的基本结构。
通常，这种发电机由转子和定子两部分组成。
转子是由磁铁制成，通常称为励磁极，它通过与定子线圈的磁场相互作用来产生感应电动势。
定子上则安装有三个相互连接的线圈，它们分别位于120度相位差的位置上，这样可以确保在任何时候都有至少一个线圈处于感应状态。
当发电机的转子被外部机械力转动时，励磁极在定子线圈产生的磁场中运动，从而在定子线圈中感应出交流电压。
由于定子上有三个线圈，它们之间存在相位差，因此在任何时候都可以保持电压的连续性和稳定性。
这样，三相同步交流发电机就可以稳定地输出交流电能。
在实际应用中，三相同步交流发电机通常与调速器和电网连接在一起，以便稳定地输出电能。
调速器可以根据外部负载的变化调节发电机的转速，保持输出电能的稳定性。
而与电网连接则可以实现发电机的并网运行，将发电机产生的电能输送到电网中，为社会供电。
总的来说，三相同步交流发电机是一种高效稳定的发电设备，它通
过电磁感应原理将机械能转化为电能。
通过合理的结构设计和运行控制，这种发电机可以稳定地输出电能，并与电网实现有效连接，为人们的生活和生产提供可靠的电力支持。
