铝及铝合金的焊接解读

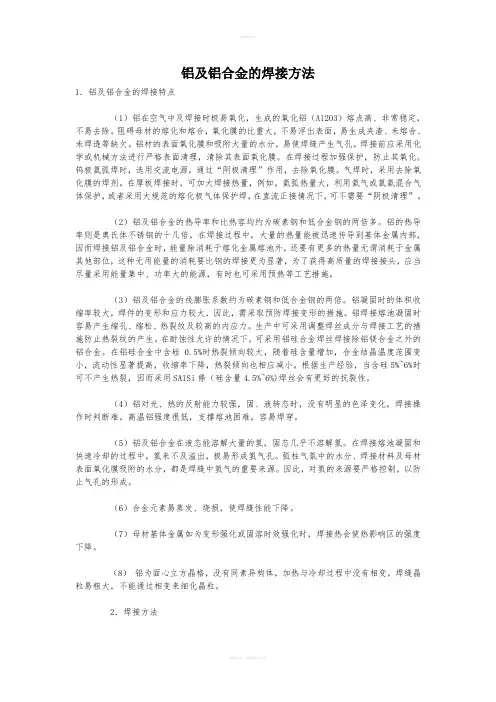

铝及铝合金的焊接方法1．铝及铝合金的焊接特点（1）铝在空气中及焊接时极易氧化，生成的氧化铝（Al2O3）熔点高、非常稳定，不易去除。

阻碍母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夹渣、未熔合、未焊透等缺欠。

铝材的表面氧化膜和吸附大量的水分，易使焊缝产生气孔。

焊接前应采用化学或机械方法进行严格表面清理，清除其表面氧化膜。

在焊接过程加强保护，防止其氧化。

钨极氩弧焊时，选用交流电源，通过“阴极清理”作用，去除氧化膜。

气焊时，采用去除氧化膜的焊剂。

在厚板焊接时，可加大焊接热量，例如，氦弧热量大，利用氦气或氩氦混合气体保护，或者采用大规范的熔化极气体保护焊，在直流正接情况下，可不需要“阴极清理”。

（2）铝及铝合金的热导率和比热容均约为碳素钢和低合金钢的两倍多。

铝的热导率则是奥氏体不锈钢的十几倍。

在焊接过程中，大量的热量能被迅速传导到基体金属内部，因而焊接铝及铝合金时，能量除消耗于熔化金属熔池外，还要有更多的热量无谓消耗于金属其他部位，这种无用能量的消耗要比钢的焊接更为显著，为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的能源，有时也可采用预热等工艺措施。

（3）铝及铝合金的线膨胀系数约为碳素钢和低合金钢的两倍。

铝凝固时的体积收缩率较大，焊件的变形和应力较大，因此，需采取预防焊接变形的措施。

铝焊接熔池凝固时容易产生缩孔、缩松、热裂纹及较高的内应力。

生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。

在耐蚀性允许的情况下，可采用铝硅合金焊丝焊接除铝镁合金之外的铝合金。

在铝硅合金中含硅0.5%时热裂倾向较大，随着硅含量增加，合金结晶温度范围变小，流动性显著提高，收缩率下降，热裂倾向也相应减小。

根据生产经验，当含硅5%~6%时可不产生热裂，因而采用SAlSi條（硅含量4.5%~6%)焊丝会有更好的抗裂性。

（4）铝对光、热的反射能力较强，固、液转态时，没有明显的色泽变化，焊接操作时判断难。

高温铝强度很低，支撑熔池困难，容易焊穿。

铝和铝合金扩散焊接摘要：一、铝及铝合金概述二、扩散焊接原理三、铝和铝合金扩散焊接工艺1.焊接前准备2.焊接参数选择3.焊接过程中注意事项四、焊接接头性能分析五、应用实例及优缺点六、发展趋势与展望正文：一、铝及铝合金概述铝及铝合金在我国工业领域具有广泛的应用，其优良的性能如轻质、高强度、良好的耐腐蚀性等，使其在航空、航天、交通运输、建筑等领域受到青睐。

然而，铝及铝合金的焊接性能相对较差，传统的焊接方法难以获得高质量的焊接接头。

为此，扩散焊接技术应运而生，成为解决这一问题的有效手段。

二、扩散焊接原理扩散焊接是一种固态连接方法，通过高温和压力作用下，使焊接界面两侧的金属原子发生扩散，从而实现连接。

在扩散焊接过程中，焊接参数的选择至关重要，直接影响到焊接接头的质量。

三、铝和铝合金扩散焊接工艺1.焊接前准备在进行铝和铝合金扩散焊接前，应充分了解焊接材料的性能、焊接接头的使用要求等，以确保选用合适的焊接参数。

此外，还需对焊接表面进行严格清理，去除油污、氧化膜等，以提高焊接质量。

2.焊接参数选择焊接参数主要包括焊接温度、保温时间、焊接压力和冷却速度等。

焊接温度的选择应使焊接界面两侧金属的原子扩散速度达到最佳，一般控制在400-500℃；保温时间要充分保证扩散过程的进行；焊接压力根据焊接件的厚度和性能要求选取，一般为0.5-1.0MPa；冷却速度应适当，过快会导致焊接接头性能下降。

3.焊接过程中注意事项在焊接过程中，应严格控制焊接参数，确保焊接过程中焊接件的变形和裂纹等缺陷。

同时，要注意观察焊接接头的形成情况，及时调整焊接参数，以获得最佳的焊接效果。

四、焊接接头性能分析铝和铝合金扩散焊接接头的性能较好，可以实现无缝连接，提高焊接接头的强度和耐腐蚀性能。

此外，焊接接头的性能还与焊接参数、焊接材料等因素密切相关。

通过合理调整焊接参数和选用合适的焊接材料，可以进一步提高焊接接头的性能。

五、应用实例及优缺点铝和铝合金扩散焊接在航空航天、交通运输、建筑等领域具有广泛的应用。

铝及铝合金的焊接工艺一、铝及铝合金的种类纯铝、防锈铝合金和普通铸造铝合金。

二、铝及铝合金的焊接特点焊接性较差，只有正确选择焊接材料和焊接工艺，才能获得性能满足使用要求的焊接产品。

1、极易氧化，铝不论是固态或液态都极易氧化，生成氧化膜，并且氧化膜的熔点很高，为2050℃，而铝的熔点仅为658℃。

在电弧焊中，相当于电弧与工件之间有一层绝缘层，是电弧燃烧不稳定。

氧化膜妨碍焊接过程中的顺利进行，而且氧化膜的密度大于铝，因此极易造成焊缝夹渣和成形不良。

2、熔化时无颜色变化，铝从固体到液体升温过程中没有颜色变化，温度稍高就会造成金属塌陷和熔池烧穿。

稍不注意，接头就会塌落，所以铝的焊接比钢材焊接要困难得多。

3、易产生气孔，母材和焊丝表面吸附了一些水分，液态铝可以溶解大量的氢气，而固态铝几乎不溶解，因此氢在焊接熔池中快速冷却。

凝固结晶过程中，来不及逸出表面，就会在焊缝中形成气孔。

4、易变形和开裂，铝的高温强度低，塑性差（纯铝在640~656℃间的伸长率＜0.69%），焊接时会产生较大的热应力和变形，在脆性温度区间内已形成低熔点共晶物，产生裂纹。

5、工作环境与安装条件：为了保证机器性能和焊接质量，机器安装工作时应在海拔高度1000m一下，环境温度在-10~40℃，湿度不能＞70%，避免阳光直射过渡震动，尽可能处于无风、无酸、无腐蚀、无灰尘的工作环境。

三、铝及铝合金的焊接工艺及通用操作技术1、焊接方法和焊接设备的选择，因为铝及铝合金的散热快，容易形成缺陷，所以需要采用能量集中、热功率大、保护效果好的焊接方法，熔化极氩弧焊、熔化极脉冲氩弧焊、无极脉冲氩弧焊、等离子弧焊、电子束焊等都是好的焊接方法。

特殊情况下还可选用激光焊、超声波焊等。

用交流TIG、直流反接MIG焊接，电弧阴极雾化作用好，清理氧化膜十分有效。

2、焊接材料的选择①焊纯铝，选择与母材相近的纯铝焊丝。

（有耐腐蚀要求时，焊丝纯度比母材高一级。

）；②焊铝锰合金，选择锰含量相近的；③焊铝镁合金，选镁含量比母材高1%~2%的合金焊丝；④异种铝材焊接，选择强度和成分与抗拉强度较高的和母材相匹配的焊丝；⑤保护气体，一般结构和薄板，平焊用氩气（氩气的纯度要达到99.99%），重要结构、厚板、立焊、仰焊、用氩气＋氦气混合气，可以加大电弧热量。

铝及铝合金的焊接工艺评定试验解释说明以及概述1. 引言1.1 概述本文旨在探讨铝及铝合金的焊接工艺评定试验，通过对相关背景、意义、目标和步骤的解释说明，以及常用的评定试验方法的介绍，进行深入分析和讨论。

铝及铝合金作为重要的结构材料，在工业制造等领域有广泛应用，并且其焊接是一种常见且关键的加工方法，因此对于焊接工艺评定试验的研究具有重要意义。

1.2 文章结构本文分为五个部分进行论述。

首先是引言部分，概述了文章的内容和结构。

然后是正文部分，深入探讨了铝及铝合金焊接工艺评定试验解释说明。

第三部分着重介绍了铝及铝合金焊接工艺评定试验的背景和意义、目标和步骤，以及常用的测试方法。

第四部分对焊接工艺评定试验结果进行了分析与讨论，包括评价指标和结果表达形式选择以及两个关键要点的详细分析。

最后一部分总结了整篇文章，并展望未来发展方向并提出优化措施建议。

1.3 目的本文的目的是对铝及铝合金焊接工艺评定试验进行详细解释说明，并分析讨论其结果，以期增加读者对该领域的理解和认识。

通过对焊接工艺评定试验的背景、意义、目标和步骤进行介绍，使读者能够全面了解该领域的研究内容和方法。

同时，通过对常用测试方法及其优缺点的介绍，帮助读者选择适合自己研究对象和目标的评定试验方法。

最后，在结果分析与讨论部分，本文将重点探讨评价指标选择、结果表达形式以及关键要点一与关键要点二，并提供有助于提高焊接质量和效率方面的建议。

2. 正文铝及铝合金的焊接工艺评定试验是一项关键的技术活动，它用于验证和确定适用于特定焊接任务的最佳焊接工艺参数和方法。

通过对焊接材料、设备和操作进行系统而全面的评估，可以确保焊接过程的质量和可靠性。

在进行焊接工艺评定试验之前，首先需要了解并选择适当的铝及铝合金材料。

不同材料具有不同的物理性质和化学组成，因此需要根据实际要求选择最适合的材料。

然后，根据焊接项目的特点、要求和限制条件，确定所需评估的焊接类型（如手工电弧焊、气体保护焊等）。

铝及铝合金钎焊剖析铝及铝合金钎焊是一种广泛应用于航空航天、汽车制造和船舶建造等行业的焊接技术。

钎焊是利用填充金属与基材的溶解或扩散来连接工件的焊接方法。

铝及铝合金钎焊具有高效、环保、高强度等优点，但也存在一些局限性。

本文将对铝及铝合金钎焊进行剖析。

首先，铝及铝合金的钎焊特点如下：1.低熔点：铝及铝合金的熔点相对较低，便于钎焊操作。

2.良好的可塑性：铝及铝合金具有良好的可塑性，可以在较低的温度下完成连接操作。

3.容易氧化：铝及铝合金容易在高温下与空气中的氧气反应，形成表面氧化层，影响钎焊质量。

4.较高的导热性：钎焊铝及铝合金时，需要迅速传递热量以保持焊缝在适宜的温度范围内。

其次，铝及铝合金钎焊的工艺参数如下：1.温度控制：铝及铝合金的钎焊温度一般在450℃-600℃之间，过高会造成材料烧损，过低则无法形成有效连接。

2.填充金属选择：选择合适的填充金属是保证钎焊质量的关键。

常用的填充金属有铝硅合金、铝锰合金、铝铜合金等。

3.表面处理：由于铝及铝合金易于氧化，钎焊之前需要进行表面处理，除去氧化层，以提高钎焊质量。

4.焊接速度：钎焊过程中，焊接速度需要控制在合适的范围内，过快会导致填充金属未充分润湿基材，过慢则容易造成材料烧损。

钎焊铝及铝合金的优点有：1.钎焊过程中不需要融化基材，减少了变形和应力的发生，可以应用于薄板焊接。

2.钎焊接头强度高，焊缝内部无夹杂物。

3.钎焊后焊缝的装饰性更好，美观度高。

4.钎焊后表面平整，无需进行后续磨削和抛光。

铝及铝合金钎焊的局限性有：1.铝及铝合金的导热性好，热量传导迅速，钎焊时需要较快的焊接速度和热输入控制，这对焊工的技术要求较高。

2.铝及铝合金易氧化，钎焊时需要采取措施防止氧化层生成，否则会影响焊接质量。

3.部分铝合金在钎焊时容易产生热裂纹，需要注意合金的选择和焊接参数的控制。

综上所述，铝及铝合金钎焊是一种广泛应用于航空航天、汽车制造和船舶建造等行业的焊接技术，具有高效、环保、高强度等优点。

铝及铝合金的焊接导言：铝及铝合金是目前工业中广泛应用的材料，其具有轻质、导热性好、耐腐蚀等优点，被广泛用于航空、汽车、建筑等领域。

然而，铝及铝合金的焊接过程相对较为复杂，需要注意焊接技术、焊接参数以及焊接材料的选择等方面的问题。

本文将从这些方面对铝及铝合金的焊接进行探讨。

一、焊接技术1. 熔化极氩弧焊（GTAW）熔化极氩弧焊是铝及铝合金焊接中常用的技术之一。

其特点是焊接过程中产生的热量较小，对基材影响小，焊缝质量较高。

在熔化极氩弧焊中，焊工需要注意控制电弧长度、氩气流量和焊接速度等参数，以确保焊接质量。

2. 金属惰性气体保护焊（MIG）金属惰性气体保护焊是另一种常用的铝及铝合金焊接技术。

在该技术中，焊丝通过喷射的惰性气体（如氩气）进行保护，防止氧气和水蒸气等对焊接过程的干扰。

金属惰性气体保护焊适用于大批量生产，焊接速度快，效率高。

二、焊接参数1. 电弧电流电弧电流是影响焊接质量的重要参数之一。

对于铝及铝合金的焊接，一般需要较大的电弧电流，以确保焊接区域能够达到足够高的温度，从而保证焊缝的质量。

2. 电弧电压电弧电压也是影响焊接质量的重要参数。

过高或过低的电弧电压都会影响焊缝的质量。

过高的电弧电压容易导致熔融过深，过低的电弧电压则容易导致焊缝质量不合格。

3. 焊接速度焊接速度是焊接过程中需要控制的另一个重要参数。

过快的焊接速度会导致焊缝质量不佳，焊接强度降低；过慢的焊接速度则容易导致熔融过深，产生热影响区过大。

三、焊接材料选择1. 焊丝对于铝及铝合金的焊接，一般选择铝合金焊丝作为填充材料。

铝合金焊丝具有良好的流动性和机械性能，可以保证焊缝的质量。

在选择焊丝时，需要根据焊接材料和焊接要求进行合理的选择。

2. 气体保护剂在焊接过程中，需要使用惰性气体对焊接区域进行保护，以防止氧气和水蒸气的干扰。

常用的气体保护剂有纯氩气、氩气和氦气的混合气体等。

选择合适的气体保护剂可以提高焊接质量。

结语：铝及铝合金的焊接是一项复杂而重要的工艺，需要掌握合适的焊接技术、合理的焊接参数以及选择适当的焊接材料。

铝及铝合金氩弧焊接技术讲义为了有效的掌握铝及铝合金的焊接技术，必须进一步了解金属的基本性能、焊接特点、焊接材料、焊接设备、焊接操作方法及接头质量检验等内容。

在实际的焊接现场中，我们很需要掌握一些铝及铝金的基本理论知识，具体焊接工艺参数和经验等资料。

一、铝及铝合金的焊接基础知识1、铝的一般特性：铝及铝合金具有独特的物理化学性能，它的外观呈银白色，密度小，电阻率小，线胀系数大和导热系数大，铝及铝合金还具有优异的耐腐蚀性能和较高的比强度（强度/密度），对热和光具有良好的反射率，磨削时无火花和无磁性。

纯铝的熔点为666℃（482℃-660℃之间）导热和导电性能良好，导电率仅次于金、银、铜。

是铜的60﹪，塑性好很好、强度不高。

铝及铝合金的机械性能随其纯度而变化，纯度越高，强度越低，塑性越高，工业纯铝抗拉强度最低值只有50MPa，而铝镁合金的抗拉强度，则在70 MPa以上，铝及铝合金的另一特点是，随着温度升高，其抗拉强度降低，温度降低，则抗拉强度就增高，延伸率随之增加。

铝是化学性质活泼的金属，与空气接触时生成致密坚固的氧化膜。

从而保护铝不被继续氧化，保护金属不受破坏。

铝对硝酸、醋酸等就常以铝作为储存容器，而对薄膜起破坏作用介质，水盐酸，碱类和食盐等，因能迅速破坏氧化膜，使铅受到腐蚀，使铅的强烈腐蚀剂。

二、铝及铝合金的分类及性能、用途铝及铝合金具有良好的耐蚀性，较高的比强度，导电性和导热性，纯铝抗拉强度不高，但塑性好，若所含Fe、Si等杂质增加，塑性及耐蚀性降低。

在纯铝中加入Cu（铜）、Mg、Mn、Si、En、V（磺）、Cr（铬）等合金元素后，便形成了铝合金。

工业常用的铝镁合金，其镁含量多为2-6﹪，此外还含有0.15-0.8﹪的锰，以及其他杂质。

铝镁合金比纯铝有较高的强度，且有好的塑性，良好的焊接性能及较高的耐腐蚀性能。

纯铝的纯度很高、工业用纯铝可达99.9﹪一般工业纯铝为98﹪-99.7﹪，纯铝主要杂质是Fe和Si，增加Fe和Si，虽能提高强度，但却能降低塑性、导电性、抗蚀性和破坏氧化膜。

铝及铝合金的焊接方法铝及铝合金是一种常见的金属材料，由于其优异的性能，在工业制造、航空航天、汽车制造等领域得到了广泛的应用。

然而，铝及铝合金的焊接技术却是一个备受关注的问题。

由于铝及铝合金的特殊性质，其焊接方法与普通的钢铁焊接有很大的区别。

本文将就铝及铝合金的焊接方法进行介绍，希望能够为相关领域的从业者提供一些参考和帮助。

首先，我们需要了解铝及铝合金的特性。

铝及铝合金具有低熔点、导热性好、密度小、导电性好等特点，这些特性决定了其在焊接过程中需要特殊的处理方法。

针对铝及铝合金的这些特性，我们需要选择适合的焊接方法，比如氩弧焊、电子束焊、激光焊等。

这些方法能够有效地保证焊接质量和效率。

其次，焊接前的准备工作也是至关重要的。

在进行铝及铝合金的焊接前，需要对焊接材料进行严格的清洁处理，以去除表面的氧化物和杂质，从而保证焊接的质量。

同时，还需要对焊接设备进行调试和检测，确保焊接过程中的稳定性和安全性。

接下来，我们需要选择合适的焊接材料和焊接工艺。

对于铝及铝合金的焊接，我们通常会选择纯铝、铝硅合金、铝镁合金等作为焊接材料，同时根据不同的焊接要求选择合适的焊接工艺，比如直流氩弧焊、交流氩弧焊等。

这些选择都需要根据具体的焊接需求来进行合理的匹配。

最后，焊接后的处理也是不可忽视的。

在铝及铝合金的焊接过程中，由于其特殊的性质，往往会产生一些焊接缺陷，比如气孔、裂纹等。

因此，我们需要对焊接后的材料进行检测和修复，以确保焊接质量和使用安全。

总的来说，铝及铝合金的焊接方法是一个复杂而又重要的技术问题。

只有深入了解其特性，选择合适的焊接方法和工艺，进行严格的准备和处理，才能够保证焊接质量和效果。

希望本文能够为相关领域的从业者提供一些参考和帮助，也希望大家能够在实际的工作中不断探索和总结，不断提高自己的焊接技术水平。

铝及铝合金焊接要点解析铝（Aluminium）是一种金属元素，元素符号为Al，原子序数为13。

其单质是一种银白色轻金属，有延展性。

商品常制成棒状、片状、箔状、粉状、带状和丝状。

在潮湿空气中能形成一层防止金属腐蚀的氧化膜。

铝粉在空气中加热能猛烈燃烧，并发出眩目的白色火焰。

易溶于稀硫酸、硝酸、盐酸、氢氧化钠和氢氧化钾溶液，难溶于水。

相对密度2.70。

熔点660℃。

沸点2327℃。

铝元素在地壳中的含量仅次于氧和硅，居第三位，是地壳中含量最丰富的金属元素。

航空、建筑、汽车三大重要工业的发展，要求材料特性具有铝及其合金的独特性质，这就大大有利于这种新金属铝的生产和应用。

应用极为广泛。

工业纯铝具有铝的一般特点，密度小，导电、导热性能好，抗腐蚀性能好，塑性加工性能好，可加工成板、带、箔和挤压制品等，可进行气焊、氩弧焊、点焊。

工业纯铝不能热处理强化，可通过冷变形提高强度，惟一的热处理形式是退火，再结晶开始温度与杂质含量和变形度有关，一般在200℃左右。

退火板材的σb=80～100MPa，σ0.2=30～50MPa，ζ=35%～40%，HB=25～30。

经60%～80%冷变形，虽然能提高到150～180MPa，但ζ值却下降到1%～1.5%。

增加铁、硅杂质含量能提高强度，但降低塑性、导电性和抗蚀性。

铝合金焊接是指铝合金材料的焊接过程。

铝合金强度高和质量轻。

主要焊接工艺为手工TIG焊（非熔化极惰性气体保护焊）、自动TIG焊和MIG焊（熔化极惰性气体保护焊），其母材、焊丝、保护气体、焊接设备。

铝及铝合金在现代工程技术所用的各种材料中占有举足轻重的地位，它在世界年产量仅次于钢铁而居第二位，在有色金属中则居第一位。

如果说铝合金最初是在航空工业中崭露头角的话，那么近几十年来，除航空工业外，在航天、汽车、船舶、桥梁、机械制造、电纯铝的熔点低（660℃），熔化时颜色不变，难以观察到熔池，焊接时容易塌陷和烧穿；热导率是低碳钢的三倍，散热快，焊接时不易熔化；线膨胀系数是低碳钢的二倍，焊接时易变形；在空气中易氧化成致密的高熔点氧化膜Al2O3（熔点2050℃），难熔且不导电，焊接时易造成未熔合、夹渣并使焊接过程不稳定。

铝及铝合金的焊接工艺一、常用铝及铝合金及其分类铝及铝合金按铝制产品形式不同可分为变形铝合金及铸造铝合金。

按强化方式可分为非热处理强化铝合金及热处理强化铝合金。

按合金化系列，可分为工业纯铝、铝铜合金、铝锰合金、铝硅合金、铝镁合金、铝镁硅合金、铝锌镁铜合金等七大类，特种设备常用纯铝、铝锰合金和铝镁合金。

铝锰合金仅可变形强化，其强度比纯铝略高，成形工艺性及耐蚀性、焊接性好。

铝镁合金也仅可变形强化，与其他铝合金相比，铝镁合金具有中等强度，其延性、焊接性能、耐蚀性能良好。

铝在空气和氧化性水溶液介质中，表面会产生致密的氧化铝钝化膜，因而在氧化性介质中具有良好的耐蚀性。

铝在低温下不存在脆性转变，因此铝制设备可用在很低的温度。

二、铝及铝合金的焊接特点1、铝的氧化性铝极易氧化，在常温空气中即生成致密的氧化铝薄膜，焊接时容易造成夹渣，氧化铝膜还会吸附水分，焊接过程中会促使焊缝生成气孔。

因此，焊接时应对熔化金属和高温金属进行有效的保护。

2、铝的线膨胀系数铝的线膨胀系数比较大，约为钢的两倍，铝凝固时的体积收缩率也比钢大得多，铝焊接时熔池容易产生缩孔、缩松、热裂纹及较高的热应力。

3、气孔铝及铝合金液体熔池易吸收氢等气体，若焊后冷却凝固过程中来不及析出，则在焊缝中形成气孔。

4、热影响区的强度下降当母材为变形强化或固溶时效强化时，焊接热影响区强度将下降。

三、焊接方法的选择铝及铝合金适应的方法很多，气焊、钨极气体保护焊、熔化极气体保护焊、等离子弧焊、焊条电弧焊等都适用。

选择焊接方法时，应考虑产品结构特点、制造工艺要求、焊件厚度、铝合金类别、牌号、对焊接接头质量及性能的要求等综合选择。

特种设备施焊时，经常采用钨极氩弧焊和熔化极气体保护焊，这两种焊接方法热量比较集中，电弧燃烧稳定，由于采用惰性气体，保护良好，容易控制杂质和水分来源，减少热裂纹和气孔的发生，焊缝质量优良，钨极氩弧焊一般用于薄板，熔化极气体保护焊用于厚板。

等离子弧焊接的接头性能一般比氩弧焊好，但设备工艺复杂，使用尚不多。

铝及铝合金的焊接方法铝及铝合金是相当常见的材料，因为具有较高的强度和良好的耐腐蚀性能，被广泛应用于汽车制造、航空航天、建筑、船舶以及机电设备等领域。

然而，由于铝及铝合金的化学性质和结构特点，其焊接较为困难，需要特殊的焊接方法和技术，本文将重点介绍铝及铝合金的焊接方法。

1. TIG焊接法氩弧焊接（TIG）法是目前铝及铝合金最常用的焊接方法之一，其特点在于能够焊接很薄的材料，焊接质量高，且不会产生太多的热变形，但是需要较高的技术要求和操作技巧。

在进行TIG焊接时，需要将铝材预热，以避免冷裂的产生，同时选择合适的氩弧电流和焊接速度，以达到最佳的焊接效果。

2. MIG焊接法惰性气体保护焊（MIG）法是另一种常用的铝及铝合金焊接方法，其特点在于可以快速地焊接大量的材料，但是需要高度精密的焊接设备和较高水平的技术人员。

在进行MIG焊接时，需要选择合适的气体，并将焊接区域清洁干净，以防止氧化皮和其他杂质的干扰，同时适当控制焊接速度和电流，以获得最佳的焊接效果。

3. 拉丝焊接法拉丝焊接法比较适用于较大的铝合金部件的焊接，在进行拉丝焊接时使用的是特殊的焊接材料，可以有效地降低氧化皮的生成，并且具有相对较高的耐腐蚀性能。

在进行拉丝焊接时，需要选用合适的焊接材料、清洁焊接区域，并注意适当的拉丝速度和焊接电流，以获得最佳的焊接效果。

4. 超声波焊接法超声波焊接法适用于薄壁铝及铝合金零件的焊接，其物理原理在于利用高频震动产生的热能将零件焊接在一起。

在进行超声波焊接时，需要选择合适的焊接设备、正确选择焊接参数，以避免过热损伤，并采用合适的夹具，以保证焊接部件的稳定性。

总之，铝及铝合金的焊接方法有多种，每种方法都有其适用的焊接材料、焊接工艺和操作技巧，只有选择适合的焊接方法才能获得最佳的焊接效果。

无论采用何种焊接方法，其关键在于对焊接材料、焊接设备、焊接工艺以及焊接操作等方面全局的认真考虑和细致的把握。

你们天天要的，铝及铝合金焊接工艺详解一、焊材选用相关事项1氩气纯度≥99.99%，露点≤-55℃当瓶装氩气的压力≤0.5Mpa时不宜使用。

（氩气内含氮量≥0.04%，否则焊缝表面上会产生淡黄色或草绿色的氮化镁及气孔；含氧量≥0.03%，否则熔池表面上可发现密集的黑点、电弧不稳和飞溅较大；含水量≥0.07%，熔池将沸腾并焊缝内产生气孔）。

2手工钨极氩弧焊电极采用铈钨电极电极直径应根据焊接电流大小来选择（使用时一般比焊接电流所要求的规格大一号的钨极），电极端部应为半球形。

制作半球形方法：用比焊接电流所要求的规格大一号的钨极，将端部磨成锥形，垂直夹持电极，用比所用钨极要求的电流大20~30A 的电流在试板上起弧并维持几秒钟，钨极端头即呈半球形。

如果钨极被铝污染，则必须重新打磨或更换钨极；轻微污染时，可增大电流使电弧在试板燃烧一会，即能烧掉污染物。

3MIG焊时，送丝设备的要求用MIG焊铝合金时，由于铝焊丝比较软，为避免咬伤焊丝，送丝轮不允许用带齿轮的送丝轮，不宜用推丝式。

送丝软管不准用弹簧管而是用聚四氟乙烯或尼龙制品，不然由于磨削而污染或堵塞软管。

注意，MIG通常用直流反极性。

4焊剂的选用焊剂主要作用是去除氧化膜和其它一些杂质，使用时可用无水酒精调成糊状或直接将焊剂粉放在坡口和两侧。

当焊接角焊缝时应选用那些焊后容易清除熔渣的焊剂；铝镁合金用焊剂不宜含有钠的组成物。

5异质铝材焊接时，焊材的选用不同牌号的铝材相焊时，当图纸和工艺都没有规定时，按耐腐蚀性能较好和强度级别较低的母材去选择焊丝材料。

表1.同质母材焊接用焊丝表2.异质母材焊接用焊丝表3.依据不同材料和性能所选焊丝二、焊前准备工作1.铝材坡口加工应采用机械方法（含剪切），坡口表面应呈银白色的金属光泽；必要时对坡口及两侧不少于50 mm范围内进行100%PT。

2.焊丝、坡口表面及其两侧不少于50 mm范围内必须进行表面清理（包括去表面氧化膜、鳞片、污染和不合格的氧化色）。

铝及铝合金的焊接工艺方法焊接铝及铝合金的方法铝及铝合金材料具有低密度、高强度、高热电导率和耐腐蚀能力强等优点，因此在工业产品的焊接结构上得到广泛应用。

然而，由于焊接方法及焊接工艺参数的选取不当，会导致铝合金零件焊接后因应力过于集中产生严重变形，或因为焊缝气孔、夹渣、未焊透等缺陷，导致焊缝金属裂纹或材质疏松，从而严重影响产品的质量和性能。

铝合金材料的特点铝是一种银白色的轻金属，具有良好的塑性、较高的导电性和导热性，同时还具有抗氧化和抗腐蚀的能力。

然而，铝极易氧化产生三氧化二铝薄膜，在焊缝中容易产生夹杂物，从而破坏金属的连续性和均匀性，降低其机械性能和耐腐蚀性能。

常见铝合金母材和焊丝的化学成分及机械性能请参见表1.铝合金材料的焊接难点1.极易氧化。

在空气中，铝容易同氧化合，生成致密的三氧化二铝薄膜（厚度约0.1-0.2μm），熔点高（约2050℃），远远超过铝及铝合金的熔点（约600℃左右）。

氧化铝的密度为3.95-4.10g/cm3，约为铝的1.4倍。

氧化铝薄膜的表面易吸附水分，在焊接时，它阻碍基本金属的熔合，极易形成气孔、夹渣、未熔合等缺陷，引起焊缝性能下降。

2.易产生气孔。

铝和铝合金焊接时产生气孔的主要原因是氢。

由于液态铝可溶解大量的氢，而固态铝几乎不溶解氢，因此当熔池温度快速冷却与凝固时，氢来不及逸出，容易在焊缝中聚集形成气孔。

氢气孔目前难于完全避免，氢的来源很多，有电弧焊气氛中的氢，铝板、焊丝表面吸附空气中的水分等。

实践证明，即使氩气按GB/T4842标准要求，纯度达到99.99%以上，但当水分含量达到20ppm时，也会出现大量的致密气孔，当空气相对湿度超过80%时，焊缝就会明显出现气孔。

3.焊缝变形和形成裂纹倾向大。

铝的线膨胀系数和结晶收缩率约比钢大两倍，易产生较大的焊接变形的内应力，对刚性较大的结构将促使热裂纹的产生。

4.铝的导热系数大（XXX℃），约为钢的4倍。

因此，焊接铝和铝合金时，比焊钢要消耗更多的热量。
