电力电子复习整理

  • 格式：doc
  • 大小：1.01 MB
  • 文档页数：11

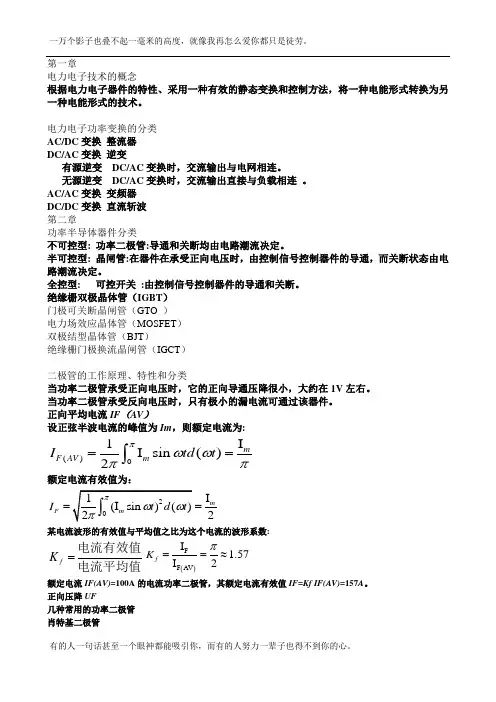

第一章电力电子技术的概念根据电力电子器件的特性、采用一种有效的静态变换与控制方法,将一种电能形式转换为另一种电能形式的技术。

电力电子功率变换的分类 AC/DC 变换 整流器 DC/AC 变换 逆变有源逆变 DC/AC 变换时,交流输出与电网相连。

无源逆变 DC/AC 变换时,交流输出直接与负载相连 。

AC/AC 变换 变频器 DC/DC 变换 直流斩波 第二章功率半导体器件分类不可控型: 功率二极管:导通与关断均由电路潮流决定。

半可控型: 晶闸管:在器件在承受正向电压时,由控制信号控制器件的导通,而关断状态由电路潮流决定。

全控型: 可控开关 :由控制信号控制器件的导通与关断。

绝缘栅双极晶体管(IGBT) 门极可关断晶闸管(GTO )电力场效应晶体管(MOSFET) 双极结型晶体管(BJT)绝缘栅门极换流晶闸管(IGCT)二极管的工作原理、特性与分类当功率二极管承受正向电压时,它的正向导通压降很小,大约在1V 左右。

当功率二极管承受反向电压时,只有极小的漏电流可通过该器件。

正向平均电流IF(AV)设正弦半波电流的峰值为Im ,则额定电流为:()I 1I sin ()2mF AV m I td t πωωππ==⎰额定电流有效值为:I 2mF I ==某电流波形的有效值与平均值之比为这个电流的波形系数:f K =电流有效值电流平均值()F F AV I 1.57I 2f K π==≈额定电流IF(AV)=100A 的电流功率二极管,其额定电流有效值IF =Kf IF(AV)=157A 。

正向压降UF几种常用的功率二极管 肖特基二极管 快恢复二极管 工频二极管晶闸管的工作原理、特性、分类与选型(电流有效值、波形系数、额定电压与额定电流)晶闸管承受正向电压时,在门极注入正向脉冲电流可将它触发导通。

晶闸管一旦开始导通,门极就失去控制作用。

不论门极触发电流就是否存在,晶闸管都保持导通。

通过外电路使阳极电流反向,并且降到接近于零的某一数值,可使已导通的晶闸管关断。

晶闸管通过电源电压的正半波控制其导通。

当晶闸管电流开始反向时,电源电压变负,晶闸管所承受的电压也同时反向。

理想晶闸管将会使其电流在t=T/2后立即变为0 。

波形如图所示。

额定电压U R选用晶闸管时,应使其额定电压为正常工作电压峰值UM 的2~3倍,以作为安全裕量。

U R =(2~3)U M根据所使用具体电流波形来计算出允许使用的电流平均值选用晶闸管时,设三相工频半波电流峰值为Im 时的波形,通态平均电流为:()I 1I sin ()2mT AV m I td t πωωππ==⎰正弦半波电流有效值为:2I 1(I sin )()22mm I t d t πωωπ==⎰晶闸管有效值与通态平均电流的比值为:()AV I 1.57I 2T π=≈有效值与平均值的比为(波形系数):()1.57f d T AV I K I I =≈实际电路中,由于晶闸管的热容量小,过载能力低,因此在实际选择时,一般取1、5~2倍的安全系数,故在给定晶闸管的额定电流后,可计算出该晶闸管的任意波形时允许的电流平均值为:()1.57(1.5~2)T AV d fI I K =半导体功率器件开关能量损耗的计算()()01()2s c on c off d s P U I f t t =+可控开关的理想特性描述① 关断时,不论正、反向阻断电压有多高,都没有电流流过该器件。

11cos ϕ⋅⋅=I U P② 导通时,压降为零,此时可传导任意大的电流。

③ 该器件一旦被触发,立即从导通状态到关断状态,反之亦然。

④ 该器件只需很小的电流就能触发。

BJT 、达林顿管、MOSFET 、GTO 与IGBT 的基本原理 IGBT像MOSFET 一样,IGBT 的输入阻抗高,只需很小的能量来开关器件。

如同BJT 一样,即使当它承受较高电压时,它的导通压降也很小。

与GTO 类似,IGBT 能够被设计承受一定的反向压降。

IGBT 的耐压可以做得较高,最大允许电压UCEM 可达4500V 以上。

第三章似稳态过程的概念电力电子技术的应用中非正弦的稳态运行过程。

网络换流整流器单相桥路:视在功率,有功功率,畸变功率与谐波S=UI=UId απcos 22d UI P = απsin 221d UI Q =2122Q P S D --= d I U D ⋅-=281π畸变功率与控制角a 无关,但在电压、电流中产生以下特征频率分量: 网络电流: n = 1,3,5,7,9,11,⋯ 输出电压: m = 0,2,4,6,8,⋯网络换流整流器三相桥路:视在功率,有功功率,畸变功率与谐波交流侧总电流i s 与对应的基波电流有效值i s1分别为:d s I I 32= d s I I π321= 2122Q P S D --= d s UI UI S 23== απcos 23d UI P =απsin 231d UI Q =2912π-=d UI D此处的畸变功率与控制角a 无关① 与单相整流桥路相同,但没有3及3的倍数次谐波 n = 1,5,7,11,13,17,19……② 直流电压中的谐波 m = 0,6,12,18……直流电流的谐波次数: m = k ×p , k = 0,1,2,3,⋯交流侧电流中的谐波次数 n = k ×p ±1,k =1,2,3,…以上各式中, p 为每周期的脉冲次数。

稳态下的非正弦波形:THD,PF, DPF,浪涌(峰值)系数的计算 电流的总谐波含有量为:∑≠⎪⎪⎭⎫⎝⎛⨯=-⨯=⨯=12112121100100100%h sshssssdisi IIIIIIITHD浪涌系数:电流峰值与电流有效值的比值speaksII.=非正弦量的功率因数(PF): PF=P/S1111coscoss s ss s sU IφIPFφV I I==位移功率因数(DPF ): DPS=cos j1非正弦电流条件下的功率因数:1ssIPF DPFI=傅立叶级数的展开方法,及其在谐波分析中的应用(基波与谐波的表达式、幅值、有效值的计算)方波:⎥⎦⎤⎢⎣⎡+++=L)5sin(51)3sin(31)sin(4)(tttAtfωωωπ第四章单相桥式二极管整流电路Ls=0 的波形与计算(输出电压、交流侧电流有效值、谐波表达式、基波分量、谐波分量、功率因数)、ssUUU9.02π2d==Is=IdddsIII9.0221==π为奇数为偶数1hh/hIIssh⎩⎨⎧=谐波总畸变率为:THD=48、43%i s1波形曲线与u s波形同相位: DPF=1、09.0II1==ssDPFPF右图所示单相二极管整流电路,L s为零,直流侧为恒定电流,Id=10A。

试计算负载所吸收的平均功率。

① 若u s 为正弦电压曲线, U s = 120V ,频率50Hz;② 若us 为下图所示的矩形波。

(1) us 为正弦电压曲线,U s = 120V , ∴Ud =0、9Us =108V Pd =UdId =1080W(2) 根据整流电路的工作原理可知,直流输出电压波形如图所示,所求平均电压与负载吸收的功率分别为:()()V U d 33.13332200180600120200=⨯=︒︒⨯+︒⨯=W I U P d d d 3.1333==单相桥式二极管整流电路Ls>0 的波形与计算(换相重叠角、输出电压)换流:电流从一个二极管转到另一个二极管的过程。

换流重叠角:换流时间所对应的电角度用符号r 表示单相半波:sds U I L 21cos ωγ-=s U U 45.0d0= d sd I L A U π22πωγ==∆d π245.0I L U U ss d ω-=单相全波d s sI U L 221cos ωγ-= π29.0πds d0d I L U A U U s ωγ-=-=分析图中电路的换流基本过程,其中us 为正弦电压曲线,Id = 10A 。

① Us =120V ,频率50Hz,Ls =0,计算Ud 与平均功率Pd ; ② Us = 120V ,频率50Hz,Ls =5mH,计算g 、Ud 与Pd ; (1) Ls = 0V U U s d 5412045.029.0=⨯==W I U P d d d 5401054=⨯==(2)Ls =5mH9074.0120210105502121cos 3=⨯⨯⨯⨯⨯-=-=-πωγs ds U I L ∴ r = 24、85°VI L U U d s s d 5.5110210550212045.0245.03=⨯⨯⨯⨯-⨯=-=-πππωW I U P d d d 515105.51=⨯==三相桥式二极管整流电路Ls=0 的波形与计算(输出电压、交流侧电流有效值、谐波表达式、基波分量、谐波分量、功率因数)、六脉动整流电路直流电压由6个线电压的部分区间所形成,每个二极管导通120°LL LL LLπ/6π/6d035.12π3)(d cos 23/π1U U t t U U ===⎰-ωω U U d 34.20= 线电流is 的有效值d d s 816.032I I I ==i s 的基波分量is1的有效值为: d d s178.06π1I I I ==i s1与相电压u s 同相位,所以: DPF=1、0h I I h 1s s =h = 5,7,11,13,… 955.0π3PF ==三相桥式二极管整流电路Ls>0 的波形与计算(换相重叠角、输出电压) LLds 221cos U I L ωγ-=d s ds d π33/πI L I L U ωω==∆ d s LL d d0d π335.1I L U U U U ω-=∆-=第五章单相全控桥整流电路Ls=0 (纯电阻负载、阻感负载、反电动势负载)的波形与计算(输出电压、交流侧电流有效值、谐波表达式、基波分量、谐波分量、功率因数)ss s d U U t d t U U 9.022)(sin 210==⋅=⎰πωωππααπωωπαπαcos 9.0cos 22)(sin 21s s s d U U t d t U U ==⋅=⎰+)cos 1(9.00ααα-=-=∆s d d d U U U U交流有效值等于对应的直流电流: Is =I dd d s I I I 9.0221==π h I I s sh 1=位移功率因数为:DPF=cos=cosaαcos 9.01==DPF I I PF ss 单相全控桥整流电路Ls>0 的波形与计算(换相重叠角、输出电压)sds U I L 22cos )cos(ωαγα-=+ πωπγγds d I L A U 2==∆d s s d I L U U ωπα2cos 9.0-=已知图中,交流电的额定电压为230V ,工作频率为50Hz ,线路电感Ls 上的压降为额定电压的5%,线路的传输容量S=5kVA 、控制角a=30o 、有功消耗为3kW 。

合集下载
