1_5低压隔离器

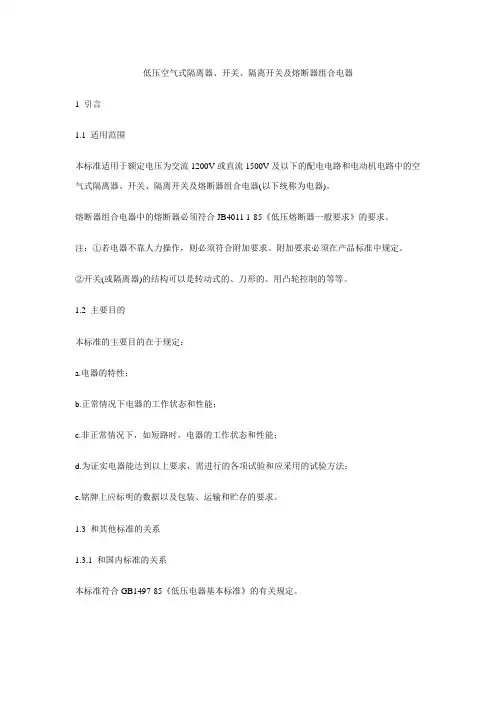

低压空气式隔离器、开关、隔离开关及熔断器组合电器1 引言1.1 适用范围本标准适用于额定电压为交流1200V或直流1500V及以下的配电电路和电动机电路中的空气式隔离器、开关、隔离开关及熔断器组合电器(以下统称为电器)。

熔断器组合电器中的熔断器必须符合JB4011 1-85《低压熔断器一般要求》的要求。

注：①若电器不靠人力操作，则必须符合附加要求。

附加要求必须在产品标准中规定。

②开关(或隔离器)的结构可以是转动式的、刀形的、用凸轮控制的等等。

1.2 主要目的本标准的主要目的在于规定：a.电器的特性；b.正常情况下电器的工作状态和性能；c.非正常情况下，如短路时，电器的工作状态和性能；d.为证实电器能达到以上要求，需进行的各项试验和应采用的试验方法；e.铭牌上应标明的数据以及包装、运输和贮存的要求。

1.3 和其他标准的关系1.3.1 和国内标准的关系本标准符合GB1497-85《低压电器基本标准》的有关规定。

本标准引用下列标准的有关部分：a.GB4942.2-85《低压电器外壳防护等级》；b.JB2455-85《压接触器》；c.GB2900.18-82《电工名词术语低压电器》；d.GB4025-84《控制电气设备的操作件标准运动方向》；e.GB4026-83《电器接线端子的识别和用字母数字符号标志接线端子的通则》；f.GB4207-84《固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法》；g.GB998-82《低压电器基本试验方法》。

1.3.2 和国际标准的关系本标准在技术实质上等效采用IEC408(1972)、IEC408修正第一号(1979)和第二号(1983)《低压空气式开关、隔离器、隔离开关及熔断器组合电器》。

本标准参考IEC664(1980)、IEC664A(1981)《低压系统的绝缘配合以及电气间隙和爬电距离》。

本标准考虑到国际电工委员会(IEC)标准的发展动向。

2 名词、术语本标准采用的主要名词、术语规定如下：2.1 电器devices2.1.1 开关电器switching device(见GB2900.18中1.1.4)2.1.2 机械开关电器mechanical switching device(见GB2900.18中1.1.5)2.1.3 (机械的)开关switch (mechanical)在正常的电路条件下(包括规定的过载)，能接通、承载和分断电流；并在规定的非正常电路条件下(如短路)，在规定时间内，能承载电流的一种机械开关电器。

3 电磁式交流接触器的结构
灭弧系 统
触点系 统
(1)结构： 接触器主要由电磁系 统、触点系统、灭弧系统 及其它部分组成。
电磁系 统
主触头接线柱
接触器外形
三对主触头
线圈接线柱
灭弧罩
结构示意图
接触器的工作原理
当接触器的励磁线圈通电后，在衔铁 气隙处产生电磁吸力，使衔铁吸合。 由于主触点支持件与衔铁固定在一起， 衔铁吸合带动主触点也闭合，接通主 电路。与此同时，衔铁还带动辅助触 点动作，使动合触点闭合，动断触点 断开。 当线圈断电或电压显著降低时，电磁 吸力消失或变小，衔铁在复位弹簧的 作用下打开，使主、辅触点恢复到原 来的状态，把电路切断。
(1) 电磁系统 铁心
线圈
衔铁
(2) 触头系统
主触头
辅助触头
(3) 灭弧装臵 主触头
磁吹线圈
灭弧罩
直流接触器
直流接触器与交流接触器的工作原理相同。结构 也基本相同，不同之处是，铁心线圈通以直流电， 不会产生涡流和磁滞损耗，所以不发热。为方便 加工，铁心由整块软钢制成。为使线圈散热良好， 通常将线圈绕制成长而薄的圆筒型，与铁心直接 接触，易于散热。 常用的直流接触器有：CZ0、CZ18等系列。
热继电器——常用型号说明
JR36系列热过载继电器主要适用于交流50Hz，额定绝 缘电压至690V以下，电流至160A的电力系统中作为三 相交流电动机的过载保护、断相保护。 JR36系列热过载继电器还可以与CJ10的替代产品 CJT1组成磁力起动器。 JR36继电器是在JR16B上改进设计的，其安装方 式和安装尺寸与JR16B完全一样，是JR16B有替代产品 。
热继电器——常用型号说明
JRS1系列热继电器适用于交流50Hz、主电路额定电压至 660V、额定电流0.1至80A的电路中，供交流电动机的过载 及断相保护用。它具有差动机构和温度补偿动能，可与 CJX2系列交流接触器插接安装。

低压电器常用使用类别及其代号电流种类使用类别代号AC-1 无感或低感负载、电阻炉低压接触器和电动机起动器AC-2 绕线式感应电动机的起动、分断AC-3 鼠笼式感应电动机的起动、运转中分断AC-4 鼠笼式感应电动机的起动、反接制动或反向运转、点动AC-5a 放电灯的通断AC-5b 白炽灯的通断AC-6a 变压器的通断AC-6b 电容器组的通断AC-7a 家用电器和类似用途的低感负载AC-7b 家用的电动机负载A.C.AC-8a 具有手动复位过载脱扣器的密封制冷压缩机中的电动机控制低压接触器和电动机起动器AC-8b 具有自动复位过载脱扣器的密封制冷压缩机中的电动机控制AC-12 控制电阻负载和光耦合器隔离的固态负载控制电路电器和开关元件AC-13 控制变压器隔离的固态负载AC-14 控制小容量电磁铁负载AC-15 控制交流电磁铁负载 A.C.AC-20 空载条件下闭合和断开电路低压开关、隔离器、隔离开关及熔断器组合电器AC-21 通断电阻负载，包括通断适中的过载AC-22 通断电阻电感混合负载，包括通断适中的过载AC-23 通断电动机负载或其他高电感负载 A.C.和 D.C.A 无额定短时耐受电流要求的电路保护低压断路器B 具有额定短时耐受电流要求的电路保护D.C.DC-1 无感或低感负载，电阻炉低压接触器DC-3 并激电动机的起动、反接制动或反向运转、点动，电动机在动态中分断DC-5 串激电动机的起动、反接制动或反向运转、点动，电动机在动态中分断DC-6 白炽灯的通断DC-12 控制电阻负载和光耦合器隔离的固态负载控制电路电器及开关元件DC-13 控制直流电磁铁DC-14 控制电路中有经济电阻的直流电磁铁负载DC-20空载条件下闭合和断开电路低压开关、隔离器、隔离开关及熔断器组合电器DC-21 通断电阻负载，包括通断适中的过载DC-22 通断电阻电感混合负载，包括通断适中的过载（例如并激电动机）DC-23 通断高电感负载（例如串激电动机）。

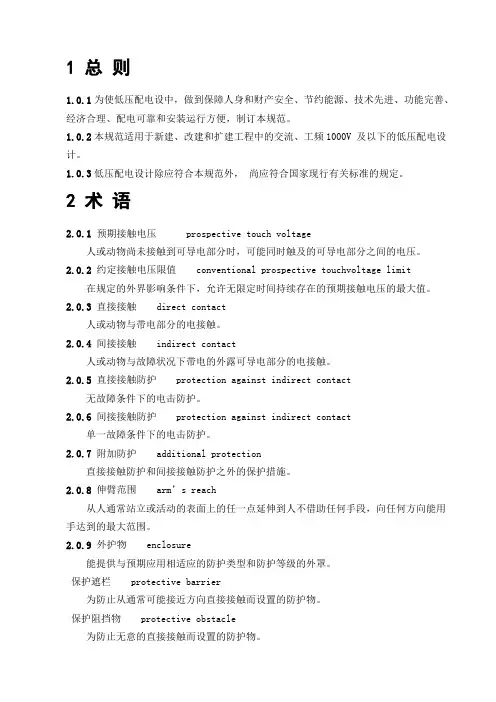

1 总则1.0.1为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本规范。

1.0.2本规范适用于新建、改建和扩建工程中的交流、工频1000V 及以下的低压配电设计。

1.0.3低压配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2 术语2.0.1预期接触电压 prospective touch voltage人或动物尚未接触到可导电部分时，可能同时触及的可导电部分之间的电压。

2.0.2约定接触电压限值 conventional prospective touchvoltage limit在规定的外界影响条件下，允许无限定时间持续存在的预期接触电压的最大值。

2.0.3直接接触 direct contact人或动物与带电部分的电接触。

2.0.4间接接触 indirect contact人或动物与故障状况下带电的外露可导电部分的电接触。

2.0.5直接接触防护 protection against indirect contact无故障条件下的电击防护。

2.0.6间接接触防护 protection against indirect contact单一故障条件下的电击防护。

2.0.7附加防护 additional protection直接接触防护和间接接触防护之外的保护措施。

2.0.8伸臂范围 arm’s reach从人通常站立或活动的表面上的任一点延伸到人不借助任何手段，向任何方向能用手达到的最大范围。

2.0.9外护物 enclosure能提供与预期应用相适应的防护类型和防护等级的外罩。

保护遮栏 protective barrier为防止从通常可能接近方向直接接触而设置的防护物。

保护阻挡物 protective obstacle为防止无意的直接接触而设置的防护物。

电气分隔 electrical sepation将危险带电部分与所有其他电气回路和电气部件绝缘以及与地绝缘，并防止一切接触的保护措施。
