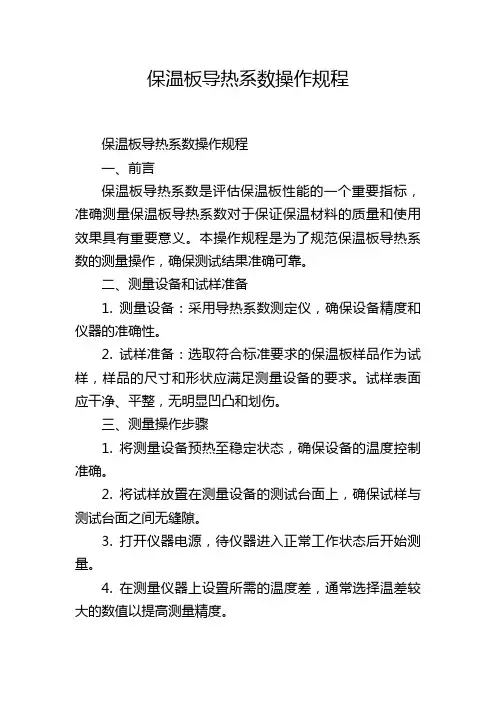

保温板导热系数操作规程保温板导热系数操作规程一、前言保温板导热系数是评估保温板性能的一个重要指标，准确测量保温板导热系数对于保证保温材料的质量和使用效果具有重要意义。
本操作规程是为了规范保温板导热系数的测量操作，确保测试结果准确可靠。
二、测量设备和试样准备1. 测量设备：采用导热系数测定仪，确保设备精度和仪器的准确性。
2. 试样准备：选取符合标准要求的保温板样品作为试样，样品的尺寸和形状应满足测量设备的要求。
试样表面应干净、平整，无明显凹凸和划伤。
三、测量操作步骤1. 将测量设备预热至稳定状态，确保设备的温度控制准确。
2. 将试样放置在测量设备的测试台面上，确保试样与测试台面之间无缝隙。
3. 打开仪器电源，待仪器进入正常工作状态后开始测量。
4. 在测量仪器上设置所需的温度差，通常选择温差较大的数值以提高测量精度。
5. 等待一段时间，直至测量设备的温度稳定，记录下此时的温度差和测量时间。
6. 通过测量设备读取试样的导热系数值，并记录下来。
7. 将试样除去，清理测量设备，确保设备处于干净、无残留的状态。
8. 重复以上步骤，测量不同的试样。
四、数据处理和结果分析1. 对于每个试样，进行3次测量，并计算平均值作为最终结果。
2. 对于同一批次的多个试样，计算其平均值，并与标准要求进行比较。
3. 如测量结果与标准要求存在差异，应排除操作误差，并重新进行测量。
4. 将测量结果进行记录和存档，并进行分析和评估。
五、安全注意事项1. 操作人员应熟悉测量设备的使用方法和安全规范，正确佩戴个人防护装备。
2. 操作过程中应注意设备的安全和稳定，避免对设备造成损坏或误差。
3. 遵守设备的使用说明和操作规程，禁止擅自改变设备的工作参数和设置。
4. 注意试样的操作安全，避免发生意外事故。
六、设备校准和维护1. 测量设备应定期进行校准，确保测量结果的准确性和可靠性。
2. 设备应定期进行清洁和维护，保证设备的正常工作和长期使用。

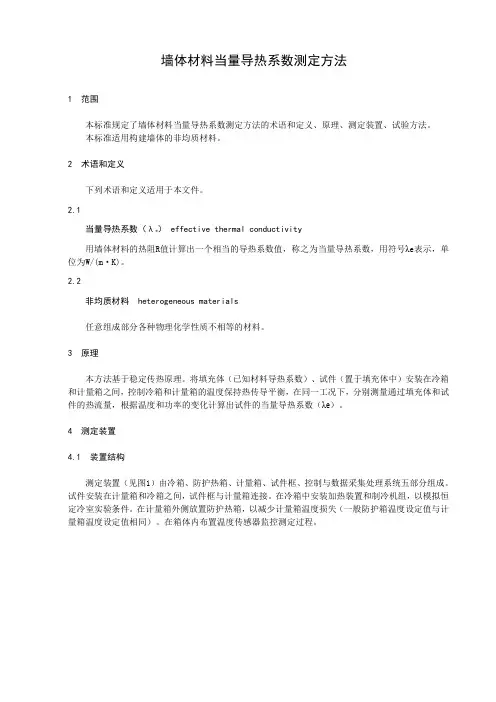

墙体材料当量导热系数测定方法1 范围本标准规定了墙体材料当量导热系数测定方法的术语和定义、原理、测定装置、试验方法。
本标准适用构建墙体的非均质材料。
2 术语和定义下列术语和定义适用于本文件。
2.1当量导热系数（λe） effective thermal conductivity用墙体材料的热阻R值计算出一个相当的导热系数值，称之为当量导热系数，用符号λe表示，单位为W/(m·K)。
2.2非均质材料 heterogeneous materials任意组成部分各种物理化学性质不相等的材料。
3 原理本方法基于稳定传热原理。
将填充体（已知材料导热系数）、试件（置于填充体中）安装在冷箱和计量箱之间，控制冷箱和计量箱的温度保持热传导平衡，在同一工况下，分别测量通过填充体和试件的热流量，根据温度和功率的变化计算出试件的当量导热系数（λe）。
4 测定装置4.1 装置结构测定装置（见图1）由冷箱、防护热箱、计量箱、试件框、控制与数据采集处理系统五部分组成。
试件安装在计量箱和冷箱之间，试件框与计量箱连接。
在冷箱中安装加热装置和制冷机组，以模拟恒定冷室实验条件。
在计量箱外侧放置防护热箱，以减少计量箱温度损失（一般防护箱温度设定值与计量箱温度设定值相同）。
在箱体内布置温度传感器监控测定过程。
其中：1、防护热箱； 5、冷箱； 9、制冷压缩机；2、温度传感器； 6、电加热器； 10、计量箱。
3、试件； 7、电能表；4、试件框； 8、导流屏；图1 墙体材料当量导热系数测定装置结构示意图4.2 冷箱4.2.1 冷箱箱内空间以能容纳制冷、加热及气流组织设备为宜。
4.2.2 冷箱外壁应采用不吸湿的保温材料，热阻值不小于3.5 ㎡·K/W，内表面应采用不吸水、耐腐蚀的材料。
4.2.3 冷箱通过导流屏进行对流，形成沿试件表面自上而下的均匀气流。
4.3 防护热箱4.3.1 防护热箱应由均质材料组成，要求结构具有良好的密封性能，其热阻值不小于3.5㎡·K/W。

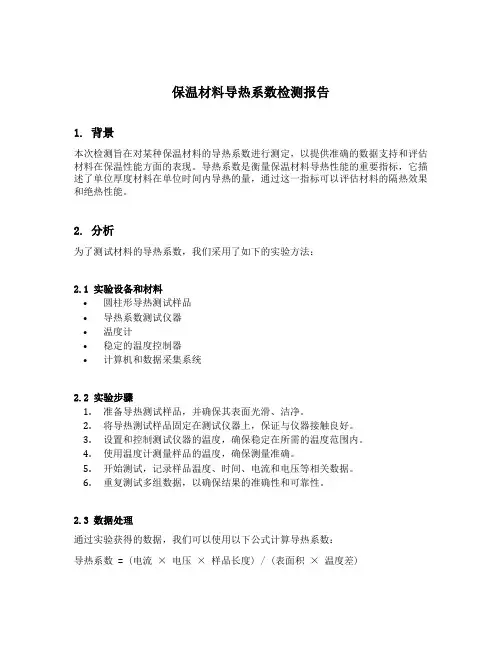

保温材料导热系数检测报告1. 背景本次检测旨在对某种保温材料的导热系数进行测定，以提供准确的数据支持和评估材料在保温性能方面的表现。
导热系数是衡量保温材料导热性能的重要指标，它描述了单位厚度材料在单位时间内导热的量，通过这一指标可以评估材料的隔热效果和绝热性能。
2. 分析为了测试材料的导热系数，我们采用了如下的实验方法：2.1 实验设备和材料•圆柱形导热测试样品•导热系数测试仪器•温度计•稳定的温度控制器•计算机和数据采集系统2.2 实验步骤1.准备导热测试样品，并确保其表面光滑、洁净。
2.将导热测试样品固定在测试仪器上，保证与仪器接触良好。
3.设置和控制测试仪器的温度，确保稳定在所需的温度范围内。
4.使用温度计测量样品的温度，确保测量准确。
5.开始测试，记录样品温度、时间、电流和电压等相关数据。
6.重复测试多组数据，以确保结果的准确性和可靠性。
2.3 数据处理通过实验获得的数据，我们可以使用以下公式计算导热系数：导热系数 = (电流× 电压× 样品长度) / (表面积× 温度差)其中，电流和电压指实验中使用的电源参数，样品长度和表面积是样品固有的物理特性，温度差是通过温度计测量得到的。
3. 结果根据所获得的实验数据和进行的数据处理，我们得到了下表中的导热系数测量结果：导热系数 (W/m·K) 测量1 测量2 测量3 平均值试样1 0.05 0.07 0.06 0.06试样2 0.09 0.08 0.1 0.09试样3 0.11 0.12 0.11 0.114. 建议综合实验结果和所测得的导热系数，我们对该保温材料的性能进行了评估，并提出以下建议：1.根据测得的导热系数，该保温材料表现出良好的绝热特性，能够有效地减少热能的传导。
2.建议在实际应用中，根据具体的需求和要求，合理选择和设计保温材料的厚度，以提高封闭空间的绝热效果。
3.在工程应用中，需要根据实际情况进一步考虑导热系数的测量误差和其他因素的影响，以保证精确评估材料的绝热性能。

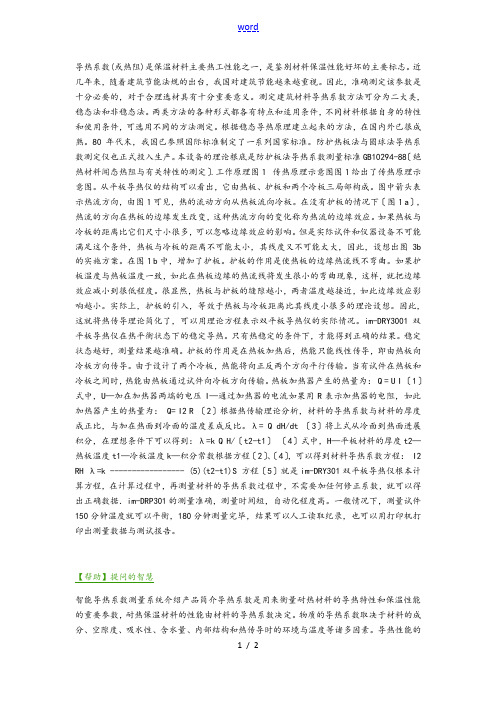

导热系数(或热阻)是保温材料主要热工性能之一，是鉴别材料保温性能好坏的主要标志。
近几年来，随着建筑节能法规的出台，我国对建筑节能越来越重视。
因此，准确测定该参数是十分必要的，对于合理选材具有十分重要意义。
测定建筑材料导热系数方法可分为二大类，稳态法和非稳态法。
两类方法的各种形式都各有特点和适用条件，不同材料根据自身的特性和使用条件，可选用不同的方法测定。
根据稳态导热原理建立起来的方法，在国内外已很成熟。
80年代末，我国已参照国际标准制定了一系列国家标准。
防护热板法与圆球法导热系数测定仪也正式投入生产。
本设备的理论根底是防护板法导热系数测量标准GB10294-88〔绝热材料闻态热阻与有关特性的测定〕.工作原理图１传热原理示意图图１给出了传热原理示意图。
从平板导热仪的结构可以看出，它由热板、护板和两个冷板三局部构成。
图中箭头表示热流方向，由图１可见，热的流动方向从热板流向冷板。
在没有护板的情况下〔图１a〕,热流的方向在热板的边缘发生改变，这种热流方向的变化称为热流的边缘效应。
如果热板与冷板的距离比它们尺寸小很多，可以忽略边缘效应的影响。
但是实际试件和仪器设备不可能满足这个条件，热板与冷板的距离不可能太小，其线度又不可能太大，因此，设想出图3b 的实施方案。
在图１b中，增加了护板。
护板的作用是使热板的边缘热流线不弯曲。
如果护板温度与热板温度一致，如此在热板边缘的热流线将发生很小的弯曲现象，这样，就把边缘效应减小到很低程度。
很显然，热板与护板的缝隙越小，两者温度越接近，如此边缘效应影响越小。
实际上，护板的引入，等效于热板与冷板距离比其线度小很多的理论设想。
因此，这就将热传导理论简化了，可以用理论方程表示双平板导热仪的实际情况。
im-DRY3001双平板导热仪在热平衡状态下的稳定导热。
只有热稳定的条件下，才能得到正确的结果。
稳定状态越好，测量结果越准确。
护板的作用是在热板加热后，热能只能线性传导，即由热板向冷板方向传导。
保温隔热绝热材料性能检测导热系数检测方法1.1 适用范围及引用标准1.1.1 适用范围本规程规定了保温、隔热、绝热材料导热系数的检测方法。
本规程适用于保温、隔热、绝热材料干燥匀质试件导热系数（被测试件的热阻应大于0.1 m2· K/W ）的测定，且所测定的结果均为在给定平均温度和温差下试件的导热系数。
1.1.2 引用标准下列标准所包含的条文，通过在本规程中引用而构成为本规程的条文。
使用本规程的各方应探讨使用下列标准最新版本的可能性。
GB 4132绝热材料名词术语GB 10294-1988 绝热材料稳态热阻及有关特性的测定防护热板法GB 10295-1988 绝热材料稳态热阻及有关特性的测定热流计法GB 10296-1988 绝热材料稳态热阻及有关特性的测定圆管法GB 10297-1988 非金属固体材料导热系数的测定方法热线法GB 3399-1982塑料导热系数试验方法护热平板法1.2 仪器设备1.2.1 量具应符合 GB6342 规定。
1.2.2 导热系数仪导热系数仪根据测试原理不同可分为分为防护热板式导热系数仪、热流计式导热系数仪等。
防护热板式导热系数仪示意图见图 1.1，热流计式导热系数仪示意图见图 1.2。
a双试件装置b单试件装置图 1.1 防护热板式导热系数仪示意图a单热流计不对称布置b双热流计对称布置c 双试件式装置图 1.2 热流计式导热系数仪示意图1.3 检测程序1.3.1 绝热用模塑聚苯乙烯泡沫塑料（EPS）导热系数检测程序EPS 板导热系数的测定按 GB10294-1988 或 GB 10295-1988 规定进行；仲裁方法时执行GB 10294-1988 。
1.3.1.1 状态调节样品应去掉表皮并自生产之日起在自然条件下放置28d 后进测试。
样品按 GB/T 2918-1998 中 23/50 二级环境条件进行，在温度（ 23±2）℃，相对湿度45％～ 55％的条件下进行 16 h 状态调节。

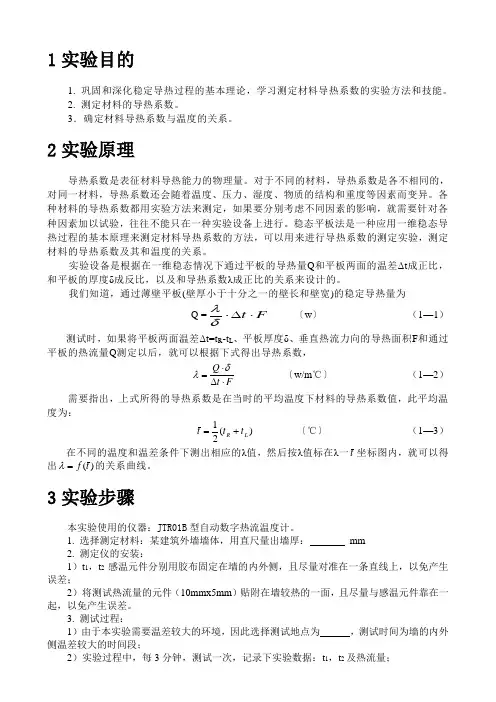

1实验目的1. 巩固和深化稳定导热过程的基本理论，学习测定材料导热系数的实验方法和技能。
2. 测定材料的导热系数。
3．确定材料导热系数与温度的关系。
2实验原理导热系数是表征材料导热能力的物理量。
对于不同的材料，导热系数是各不相同的，对同一材料，导热系数还会随着温度、压力、湿度、物质的结构和重度等因素而变异。
各种材料的导热系数都用实验方法来测定，如果要分别考虑不同因素的影响，就需要针对各种因素加以试验，往往不能只在一种实验设备上进行。
稳态平板法是一种应用一维稳态导热过程的基本原理来测定材料导热系数的方法，可以用来进行导热系数的测定实验，测定材料的导热系数及其和温度的关系。
实验设备是根据在一维稳态情况下通过平板的导热量Q 和平板两面的温差Δt 成正比，和平板的厚度δ成反比，以及和导热系数λ成正比的关系来设计的。
我们知道，通过薄壁平板(壁厚小于十分之一的壁长和壁宽)的稳定导热量为Q =F t ⋅∆⋅δλ 〔w 〕 （1—1） 测试时，如果将平板两面温差Δt =t R -t L 、平板厚度δ、垂直热流力向的导热面积F 和通过平板的热流量Q 测定以后，就可以根据下式得出导热系数，Ft Q ⋅∆⋅=δλ 〔w/m ℃〕 （1—2） 需要指出，上式所得的导热系数是在当时的平均温度下材料的导热系数值，此平均温度为：)(21L R t t t += 〔℃〕 （1—3） 在不同的温度和温差条件下测出相应的λ值，然后按λ值标在λ一t 坐标图内，就可以得出)(t f =λ的关系曲线。
3实验步骤本实验使用的仪器：JTR01B 型自动数字热流温度计。
1. 选择测定材料：某建筑外墙墙体，用直尺量出墙厚： mm2. 测定仪的安装：1）t 1，t 2感温元件分别用胶布固定在墙的内外侧，且尽量对准在一条直线上，以免产生误差；2）将测试热流量的元件（10mmx5mm ）贴附在墙较热的一面，且尽量与感温元件靠在一起，以免产生误差。
3. 测试过程：1）由于本实验需要温差较大的环境，因此选择测试地点为 ，测试时间为墙的内外侧温差较大的时间段；2）实验过程中，每3分钟，测试一次，记录下实验数据：t 1，t 2及热流量；3）将实验数据整理成表格并计算出每次的导热系数值：4）将实验的结果绘制成图表：4实验分析与结论1. 根据实验数据及图表，分析影响墙体导热系数的主要因素；2. 根据实验数据及图表，计算墙体理论导热系数，并与相关资料查得墙体理论导热系数比较，判断本次试验的墙体材料保温节能性能。

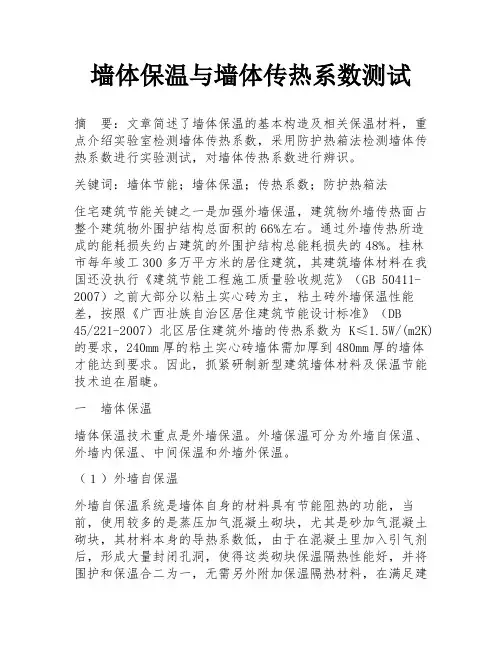

墙体保温与墙体传热系数测试摘要：文章简述了墙体保温的基本构造及相关保温材料，重点介绍实验室检测墙体传热系数，采用防护热箱法检测墙体传热系数进行实验测试，对墙体传热系数进行辨识。
关键词：墙体节能；墙体保温；传热系数；防护热箱法住宅建筑节能关键之一是加强外墙保温，建筑物外墙传热面占整个建筑物外围护结构总面积的66%左右。
通过外墙传热所造成的能耗损失约占建筑的外围护结构总能耗损失的48%。
桂林市每年竣工300多万平方米的居住建筑，其建筑墙体材料在我国还没执行《建筑节能工程施工质量验收规范》（GB 50411-2007）之前大部分以粘土实心砖为主，粘土砖外墙保温性能差，按照《广西壮族自治区居住建筑节能设计标准》（DB45/221-2007）北区居住建筑外墙的传热系数为K≤1.5W/(m2K)的要求，240mm厚的粘土实心砖墙体需加厚到480mm厚的墙体才能达到要求。
因此，抓紧研制新型建筑墙体材料及保温节能技术迫在眉睫。
一墙体保温墙体保温技术重点是外墙保温。
外墙保温可分为外墙自保温、外墙内保温、中间保温和外墙外保温。
（１）外墙自保温外墙自保温系统是墙体自身的材料具有节能阻热的功能，当前，使用较多的是蒸压加气混凝土砌块，尤其是砂加气混凝土砌块，其材料本身的导热系数低，由于在混凝土里加入引气剂后，形成大量封闭孔洞，使得这类砌块保温隔热性能好，并将围护和保温合二为一，无需另外附加保温隔热材料，在满足建筑要求的同时又能满足保温节能要求。
尽管外墙自保温优势明显，但仍存在较大缺陷，推广难度不少。
自保温材料强度比较低，抗裂性不很理想，时间长容易产生墙体开裂现象。
（２）外墙内保温外墙内保温系统即保温材料置于外墙内侧，施工简单易行，常用到的保温材料有建筑保温砂浆或膨胀玻化微珠保温隔热砂浆，聚苯颗粒保温浆料，绝热用挤塑聚苯乙烯泡沫塑料（XPS 板），绝热用模塑聚苯乙烯泡沫塑料（EPS板），以及酚醛板、泡沫玻璃等保温材料。
由于绝热材料强度较低，需设覆面层保护（如加贴玻纤网格布抹3～5mm厚抗裂砂浆层）。
外墙保温材料检测标准外墙保温材料是建筑物外墙保温隔热的重要组成部分，其质量直接关系到建筑物的保温效果和使用寿命。
为了确保外墙保温材料的质量和性能符合国家标准，需要进行相应的检测。
本文将介绍外墙保温材料的检测标准，以便相关行业人士和消费者了解和参考。
一、外墙保温材料的物理性能检测。
1. 导热系数检测。
外墙保温材料的导热系数是衡量其保温性能的重要指标，通常采用热导率仪进行测试。
导热系数的大小直接影响到外墙保温材料的保温效果，因此必须符合国家标准的要求。
2. 抗拉强度检测。
外墙保温材料在安装和使用过程中需要承受一定的拉力，因此其抗拉强度是一个重要的检测指标。
通常采用拉伸试验机进行检测，确保外墙保温材料具有足够的抗拉强度，能够满足实际使用的要求。
外墙保温材料在承受外部压力时，需要具有一定的抗压能力。
通过压缩试验可以检测外墙保温材料的抗压强度，确保其符合国家标准的要求。
二、外墙保温材料的耐久性能检测。
1. 抗冻融性能检测。
外墙保温材料在寒冷地区需要具有良好的抗冻融性能，以保证其在冬季使用时不会受到损坏。
通过冻融循环试验可以检测外墙保温材料的抗冻融性能，确保其符合国家标准的要求。
2. 耐候性能检测。
外墙保温材料需要具有良好的耐候性能，能够抵抗紫外线、风雨等自然环境的侵蚀。
通过人工气候老化试验可以检测外墙保温材料的耐候性能，确保其在使用过程中不会出现老化、褪色等现象。
三、外墙保温材料的环保性能检测。
外墙保温材料需要具有良好的阻燃性能，以确保建筑物在火灾发生时能够有效阻止火势蔓延。
通过燃烧性能测试可以检测外墙保温材料的阻燃性能，确保其符合国家标准的要求。
2. VOCs释放检测。
外墙保温材料中的挥发性有机化合物（VOCs）释放对室内空气质量有一定影响，因此需要进行相应的检测。
通过VOCs释放测试可以检测外墙保温材料中有害物质的释放量，确保其符合国家标准的要求。
综上所述，外墙保温材料的检测标准涉及到物理性能、耐久性能和环保性能等多个方面，需要严格按照国家标准进行检测，以确保其质量和性能符合要求。
