提高烧结矿产量的管理实践

精益管理在提高烧结矿产质量中的应用研究作者：郑文祥来源：《科学与信息化》2020年第10期摘要在当下，社会竞争越来越激烈，与此同时钢材价格波动频繁使得很多国内的钢铁行业都在艰难的维持着运作，也有不少的企业甚至在亏损的情况下运作。

为了打破这一局面，使它往可持续的方向发展，国内钢铁企业都在积极的思考。

关键词烧结矿;质量;精益管理如何运用好精益管理为企业最大程度的优化成本投入，转化出更大的效益，提升自身的企业竞争力。

那么到底什么是精益管理呢？烧结矿产质量是衡量一个企业经济效益好坏的重要因素，在平时的生产操作过程中起到了非常重要的作用。

那么该如何在提高烧结矿产质量中展现出精益管理的作用呢？本文我们将对这两点做一个简单的分析与研究。

1 精益管理的定义精益管理简单来讲就是要培养一种运用“精益思维”来管理企业的各活动的管理思维。

“精益思维”的定义就是用最小的资源投入，将资源浪费降到最低，从而获得最大的效益。

对于企业来讲，最小的资源投入即在人力支出，设备支出，资金支出和材料支出等方面，将不该有的消耗降到最低程度，同等资源下尽可能的创造出更多的价值，同时不影响顾客的满意度。

2 精益管理的重要性精益思维所体现的精益管理，在越来越多企业的实践下，已经被认为是在不影响质量的情况下，降低成本，带来效益的有效的举措。

在提高烧结矿产质量中，如果运用精益管理方法，在同一种烧结工艺状态下，通过稳定烧结原料的性质，对影响烧结矿产质量的因素进行优化，就可以很好的解决长久以来因为烧结新矿石而不断摸索和反复实验的问题，从而达到用最小的损耗来实现矿产质量最优化的指标。

所以在提高烧结矿产质量中，将精益管理同实际的生产操作结合起来，对提高烧结矿产质量，带来经济效益奠定了坚实的基础。

3 精益管理的应用3.1 稳定烧结矿化学成分随着进口铁矿石的可选择性越来越多，各大企业的原料不再单一，这样多种原料混合会使原料的性能因为互相混合而不稳定。

混合料成分的稳定，就可以运用精益管理结合多次取样分析混匀粉的化学成分明细，然后通过结合烧结矿产质量变化的特点，来稳定烧结原料的性质，将原料成分的波动控制在一个合理的范围内，可以有利的促进高炉的顺利运转，从而大大提高烧结矿质量。

提高烧结矿产能方案提高烧结矿产量攻关方案2008年为了充分发挥烧结机的产能，提高高炉烧结矿配比，降低铁系统配矿成本，公司要求生产管理中心牵头组织相关单位进行提高烧结矿产量攻关。

攻关目标：烧结矿平均日产量21200吨，正常日产量21800吨。

要求各车间每天烧结矿最低生产量：一烧11800吨，二烧6700吨，三烧6700吨。

攻关措施分解如下：1、优化并稳定烧结配矿方案，提高混合料的烧结性能。

负责单位：生产管理中心参加单位：进出口、采购部、物流中心、科技中心一是确保进口矿配比60%左右，进口矿结构合理，其中澳矿28%以上、南非矿8-10%左右，巴西矿20%左右。

二是进口矿、国内精矿和铁皮均衡到达，其中铁皮采购量进出口保证2万吨/月，采购部保证3万吨/月，稳定配矿方案的目标是一、二、三烧配矿方案分别至少要稳定两堆混匀料，以确保烧结工艺控制稳定。

三是科技中心加强优化配矿方案研究，根据原燃料特点和矿石到达的不均衡性，分别研究适合一、二、三烧生产特点的配矿方案。

2、加强生石灰质量管理，提高生石灰质量。

负责单位：生产管理中心参加单位：采购部、科技中心一是生产管理中心进一步完善生石灰圆盘取样制度，并做到不同供应商输送的生石灰与配料室圆盘一一对应，以便于取样；二是生产管理中心和采购部一起进一步加强生石灰供应商合格供方的管理，做到优胜劣汰；三是科技中心牵头在适当的时候对生石灰质量标准进行重新修定。

3、分级入炉攻关。

负责人：杨礼平李竺青根据测定结果，目前高炉日返矿量约（小于6.3mm含量）3400吨，经检测返矿中大于4mm含量约占20%左右，每天近700吨，这部分粒级的烧结矿强度和还原性能都比较好，若能充分利用，对降低炼铁配矿成本会起到重要的作用。

目前国内同行有宝钢、南京钢厂等进行了烧结返矿小粒级分级入炉改造。

该项目需要进行技术改造工作，2007年下半年已经立项，因种种原因暂时搁浅。

希望通过本次攻关进一步加强攻关组的技术力量，在对该项目进行可行性认证后，将该改造项目完成并在生产中实施。

探讨提高烧结机烧结矿产量和质量的实践摘要：本文重点阐述了烧结厂和冶炼厂的生产情况，指出烧结厂和冶炼厂的产能不匹配，烧结厂的产量有很大的差距。

通过对烧结料结构的优化，混合料温度的提高，烧结机漏风治理，提高烧结料厚度，稳定混合料含碳量等提出相应的改进措施。

通过对生产过程的优化和技术革新，使烧结矿产量得到了改善，烧结矿质量得到了改善，固体燃料的消耗量得到了有效的保证。

根据技术和管理的改革，对影响生产稳定性的各工序进行设备更新和技术改造，并尝试采用新的工艺运行模式，提高了产品的产量和质量，达到了节能减排的目的。

关键词：钢铁厂；烧结矿；产量；质量引言现代化的烧结矿质量是否能满足高炉使用要求变得日益重要。

基于铁酸钙固结理论，烧结工艺旨在生产出高品质、高电阻性、高还原性能的烧结矿。

为了实现改善烧结矿质量的目的，要将研究目标放在优化烧结矿的熔融结构和流动结构等方面，提高混合物的温度，控制烧结机的空气损失，增加烧结层的厚度，稳定混合物的水和碳含量。

通过进行工艺优化和技术创新，实现烧结矿产量和质量的提高。

1强化原料的相关管理①严禁混堆。

烧结采取的原料一般都十几种不同的矿粉按不同的比例混合而成，通过对烧结过程、冶金性能、成本等等方面的计算，我们对不同的原料给予不同的用量，这就要求对原料的存放和配料的过程严格管理，防止发生混堆带来的质量事故。

②对熔剂进一步开展质量管理。

烧结外购的相关生石灰粉进一步被汽车运进厂，以前一般是车上取样，根据其相关化学成分开展配料，碱度一般会产生低废，为了进一步查明原由，可以在配料皮带上进行取样，检查结果是CaO含量很低，后期对生石灰粉的取样制度进行不断完善，要求在车上以及卸车以后都进行一次取样以及化验，结算时以CaO含量的最小值为依据，CaO含量不及格的厂家，命令其立即整改，不然拒收。

目前为了提高生石灰粉取样具有绝对的代表性，我们建立了自动取样系统，对整个打灰过程中根据系统的设定自动取样，大大提高了生石灰的合格率与稳定率，同时对生产过程也有积极地作用。

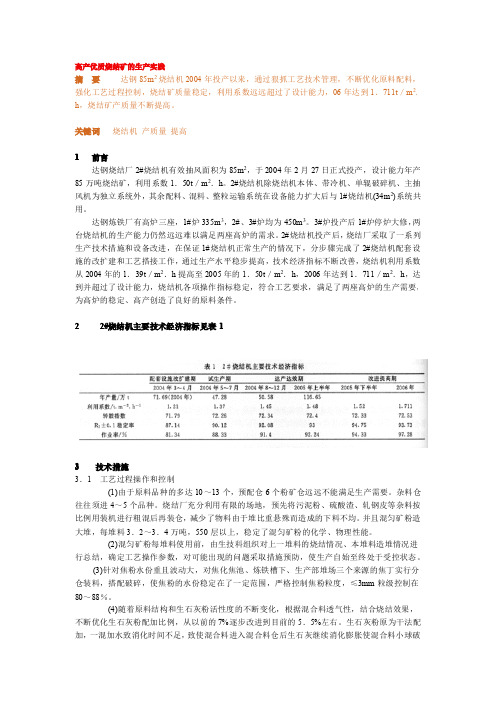

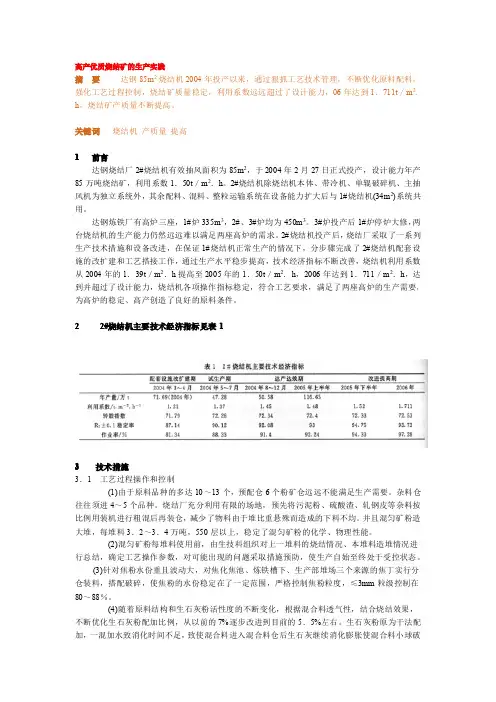

高产优质烧结矿的生产实践摘要达钢85m2烧结机2004年投产以来，通过狠抓工艺技术管理，不断优化原料配料，强化工艺过程控制，烧结矿质量稳定，利用系数远远超过了设计能力，06年达到1．711t／m2．h，烧结矿产质量不断提高。

关键词烧结机产质量提高1前言达钢烧结厂2#烧结机有效抽风面积为85m2，于2004年2月27日正式投产，设计能力年产85万吨烧结矿，利用系数1．50t／m2．h。

2#烧结机除烧结机本体、带冷机、单辊破碎机、主抽风机为独立系统外，其余配料、混料、整粒运输系统在设备能力扩大后与1#烧结机(34m2)系统共用。

达钢炼铁厂有高炉三座，1#炉335m3，2#、3#炉均为450m3。

3#炉投产后1#炉停炉大修，两台烧结机的生产能力仍然远远难以满足两座高炉的需求。

2#烧结机投产后，烧结厂采取了一系列生产技术措施和设备改进，在保证1#烧结机正常生产的情况下，分步骤完成了2#烧结机配套设施的改扩建和工艺搭接工作，通过生产水平稳步提高，技术经济指标不断改善，烧结机利用系数从2004年的1．39t／m2．h提高至2005年的1．50t／m2．h，2006年达到1．711／m2．h，达到并超过了设计能力，烧结机各项操作指标稳定，符合工艺要求，满足了两座高炉的生产需要，为高炉的稳定、高产创造了良好的原料条件。

22#烧结机主要技术经济指标见表13技术措施3．1工艺过程操作和控制(1)由于原料品种的多达10～13个，预配仓6个粉矿仓远远不能满足生产需要。

杂料仓往往须进4～5个品种。

烧结厂充分利用有限的场地，预先将污泥粉、硫酸渣、轧钢皮等杂料按比例用装机进行粗混后再装仓，减少了物料由于堆比重悬殊而造成的下料不均。

并且混匀矿粉造大堆，每堆料3．2～3．4万吨，550层以上，稳定了混匀矿粉的化学、物理性能。

(2)混匀矿粉每堆料使用前，由生技科组织对上一堆料的烧结情况、本堆料造堆情况进行总结，确定工艺操作参数，对可能出现的问题采取措施预防，使生产自始至终处于受控状态。

提高产能具体措施目前国内外烧结机向着大型化方向发展，已成为必然趋势，如何提升固定烧结面积的烧结机产能？对于180㎡烧结机进行设备、工艺、操作等方面改进，对产能的提升仍就有很大的提升空间。

为更好的完成集团公司产能任务，并针对烧结一车间现状，制定下列几项措施：一、新型节能项目提升产能1、焦炉煤气替代高炉煤气，降低煤气消耗，提高烧结效果。

2、热风点火项目把环冷机3段热风除尘后用引风机引入点火炉直接作为点火助燃空气，风温达到200℃以上，降低煤气消耗，保障点火温度。

3、无动力热风烧结项目充分利用烧结系统路端存在的工艺压差，实现无动力消耗的热风烧结，可降低固体燃耗，提高烧结矿质量。

并且烧结机后部几个风箱的温度和主烟道的排烟温度也会同步升高，为后部风箱余热回收创造更好的条件。

二、高负压大风量烧结技术的应用与改进1、将上料量由现在的360t/h，提高到400t/h。

紧抓工艺参数达标率，抓好生产过程控制。

2、提高栏板高度5-10cm，由原有的厚度680mm上升至720mm。

3、采取低负压点火装置，将1#-3#风箱做微负压点火处理，降低煤气流量，使料面点火均匀充分。

提升料面烧结矿强度。

4、推行高负压厚料层烧结，改善烧结矿强度与成品率。

5、在设备允许的情况下，采用高负压大风量转子。

三、提高成品率，降低返矿技术研究1、除尘卸灰对烧结产质量的影响很大，为改善这一现状，采用单仓配加除尘灰的方式。

2、适当提高亚铁，增加烧结热量与液相量，提高成品率。

3、高碱度高硅烧结提高强度改善成品率。

4、成品系统优化运行，控制放料仓仓位，改变落料仓落料点高度。

5、减少成品矿下料口个数。

四、完善点检定修模式，提高设备作业率增加产量。

良好的设备点检标准，可以让岗位工清楚岗位设备的运行情况，将发现的设备隐患，能处理的及时处理，无法处理的统计起来，在定期检修时处理。

根据设备运转情况制定合适的检修计划与周期。

烧结一车间的检修周期为40天左右为最适合。

沙钢提高烧结矿产量的措施沙钢原料烧结厂现有8台带式烧结机(1×174 m2、1×150 m2、5×360 m2、1×400 m2)，年产烧结矿2198万t。

提高烧结矿产量的措施：1、采用烧结料层空气加湿新技术在烧结面积及烧结上料量一定的情况下，提高生产率的有效方法是提高垂直烧结速度，进而提高烧结机机速及产量。

垂直烧结速度取决于烧结料层空气渗入速度。

提高空气渗入速度，有助于烧结机上混合料中碳的燃烧，从而加快烧结速度。

改善热传导及使料层中碎焦产生更大热量是提高烧结速度的前提。

沙钢采取在烧结料层上喷射蒸汽使料层渗入的空气有更大的湿度，提高料层内空气渗入速度，提高其热传导速率，达到提高垂直烧结速度的目的。

原料烧结厂于2013年6月中旬陆续在各台烧结机料面上喷射蒸汽，通过料面喷蒸汽，烧结机机速及上料量均有一定程度提高，烧结矿产量相应提高，(见表1)。

表1：喷蒸汽前后对比2、提高生石灰配比强化烧结生石灰作为粘结剂可以强化烧结生产，达到增产节能的效果，提高烧结矿质量。

在烧结过程中适当提高生石灰配比，可有效改善混合料在二混过程中的制粒效果、提高烧结混合料温度；提高生石灰配比，可相应减少配入的石灰石量，从而减少石灰石在高温下的分解吸热，降低固体燃耗。

沙钢通过烧结杯实验以及生产实践，每增加1.0%生石灰，3 mm 的混合料粒级增加6.8%，料温升高1.8℃；生石灰配比由3.0%增加到4.5%时烧结机利用系数增幅较大，继续增加到4.5%以后，增速放缓，有降低的趋势；随生石灰配比增加，转鼓强度呈先升后降的趋势，高点出现在生石灰配比为4%～4.5%；生石灰配比由3%提高到4.5%，利用系数提高了3.6%，固体燃耗降低了1.25 kg/t，烧结矿平均粒度增加2.63 mm，成品矿中5～40mm的量增加了1.8%。

同时提高生石灰配比，混合料制粒效果以及造球效果都有明显改善，也避免了高碱度烧结矿产生白点。

烧结矿下厂实习报告一、前言近年来，随着我国钢铁工业的快速发展，对烧结矿的需求越来越大。

为了更好地了解烧结矿的生产工艺和流程，提高自己的实践能力，我于XXXX年XX月XX日至XXXX年XX月XX日，在XX钢铁厂烧结车间进行为期一个月的实习。

二、实习单位基本情况XX钢铁厂是一家具有年产XX万吨钢生产能力的大型钢铁企业，其烧结车间主要负责烧结矿的生产。

烧结矿是钢铁生产中的重要原料，通过高温烧结粉尘和铁精粉等原料，制成具有一定强度和密度的块状物，用于高炉冶炼。

三、实习内容1. 烧结矿生产工艺流程在实习期间，我认真了解了烧结矿的生产工艺流程。

首先，将各种原料进行混合，加入适量的水分，使其形成具有一定的粘结性的混合料。

然后，将混合料铺设在烧结机的平台上，通过高温烧结，使原料中的铁氧化物发生还原反应，形成具有一定的强度和密度的烧结矿。

最后，将烧结矿进行冷却、破碎，得到所需的产品。

2. 设备运行与管理在实习过程中，我深入了解了烧结车间的设备运行与管理情况。

烧结车间的主要设备包括烧结机、破碎机、冷却机等。

设备运行过程中，需要严格控制各项参数，确保设备安全、稳定、高效地运行。

同时，要定期对设备进行维护和保养，延长设备使用寿命。

3. 质量控制与检验烧结矿的质量直接影响到高炉冶炼的效果，因此在生产过程中，质量控制与检验尤为重要。

实习期间，我学习了烧结矿的质量控制指标，如强度、密度、含铁量等。

同时，了解了质量检验的方法和设备，如取样、制样、化验等。

四、实习收获通过实习，我对烧结矿的生产工艺流程有了更深入的了解，掌握了烧结车间的设备运行与管理方法，学会了质量控制与检验的基本技能。

同时，实习过程中，我也认识到了安全生产的重要性，增强了自己的安全意识。

五、实习总结实习期间，我严格遵守实习单位的各项规章制度，认真参加实习培训，积极向工人师傅请教，努力提高自己的实践能力。

通过实习，我对烧结矿的生产过程有了更直观的认识，为今后从事钢铁行业工作打下了坚实的基础。

探讨提高烧结矿质量的措施烧结矿是一种重要的铁矿石产品，其质量直接影响到冶金工业的发展和钢铁品质。

因此，提高烧结矿质量是一个重要的课题。

以下是一些可以采取的措施来提高烧结矿质量：1.优化矿石筛分过程：合理控制矿石的粒度组成是提高烧结矿质量的关键。

通过合理筛选矿石，可以降低非烧结物的含量，提高矿石的综合利用率和产率。

2.提高粉煤灰矿石比例：在烧结矿生产过程中加入适量的粉煤灰可以降低烧结矿的碱度和矿石的熔融温度，从而提高烧结矿的质量和烧结性能。

3.优化烧结炉燃烧系统：通过合理调整烧结炉的燃烧系统，可以实现煤粉的充分燃烧，减少燃烧残留物和有害气体的排放，提高烧结矿的质量和环保性能。

4.优化烧结矿矿石配比：烧结矿的矿石配比直接影响到烧结矿的质量和性能。

通过合理选择不同的矿石组分和配比比例，可以改善烧结矿的矿物相组成和结构性能，提高烧结矿的强度和耐高温性能。

5.优化烧结工艺参数：烧结工艺参数的优化对于提高烧结矿质量至关重要。

通过合理控制烧结温度、料层高度、点火时间和冷却速度等工艺参数，可以调整烧结矿的矿物相组成和结构性能，以及提高烧结矿的块度和耐磨性能。

6.引入先进的烧结技术：如热矿物相转变技术、矿石精细研磨工艺、矿石烧结前处理技术等，可以改善矿石的结构性能和矿物相组成，提高烧结矿的质量和性能。

7.控制矿石中的有害元素：矿石中的有害元素，如硫、磷等，会降低烧结矿的质量和性能。

因此，采取有效的措施控制矿石中的有害元素含量，可以提高烧结矿的质量和燃烧性能。

综上所述，通过优化矿石筛分过程、提高粉煤灰矿石比例、优化烧结炉燃烧系统、优化烧结矿矿石配比、优化烧结工艺参数、引入先进的烧结技术和控制石中的有害元素等措施，可以提高烧结矿质量，提高冶金工业的发展效益和钢铁品质。

但需要注意的是，不同的矿石成分和工艺条件对于烧结矿质量的影响是复杂的，因此需要在实践中不断探索和优化。
