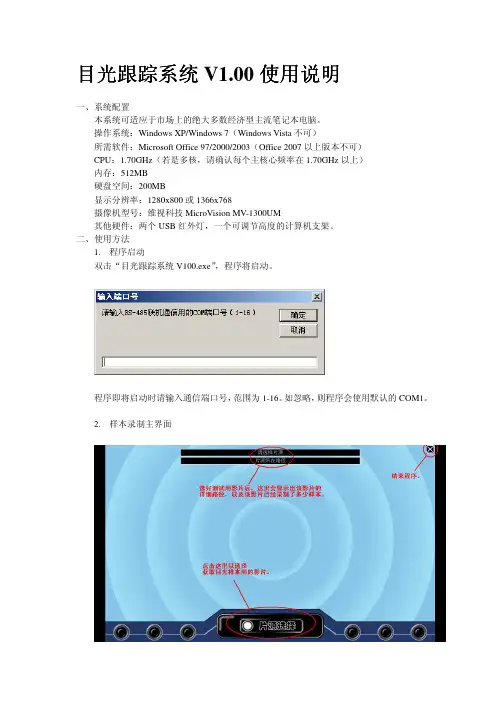

目光跟踪系统V1.00使用说明一、系统配置本系统可适应于市场上的绝大多数经济型主流笔记本电脑。
操作系统：Windows XP/Windows 7（Windows Vista不可）所需软件：Microsoft Office 97/2000/2003（Office 2007以上版本不可）CPU：1.70GHz（若是多核，请确认每个主核心频率在1.70GHz以上）内存：512MB硬盘空间：200MB显示分辨率：1280x800或1366x768摄像机型号：维视科技MicroVision MV-1300UM其他硬件：两个USB红外灯，一个可调节高度的计算机支架。
二、使用方法1.程序启动双击“目光跟踪系统V100.exe”，程序将启动。
程序即将启动时请输入通信端口号，范围为1-16。
如忽略，则程序会使用默认的COM1。
2.样本录制主界面如上图，程序启动时应该显示这个界面。
点击“片源选择”后，找到所需的测试影片后，界面显示如上图。
为了不影响摄像机校准，点击“开始录制”大按钮后，设定样本路径的对话框设计在了界面的最上方。
点击蓝色的“取消录制”后，对话框消失；而点击红色的“开始录制”后，测试开始。
3.样本录制扩展界面在主界面上按ALT + V，显示出扩展功能（一定要先选择片源，否则扩展按钮不出现）：点击“设定”，出现如下对话框：特别注意，点击“设为主机”按钮，可以将所有通过RS-232、RS-422或RS-485接口与该套设备联机的其他测试设备组织起来（联机的设备可以达到250台之多），同时进行目光样本的获取工作。
其他数值是已经预设好的，不推荐修改。
4. 数据分析界面请注意，所有位于左侧的按钮都是用于切换样本的，所有位于右侧的按钮都是用于功能操作的。
选择“样本操作”，弹出对话框如下：选择要分析的样本后，点击“样本运算”，数据分析就开始了。
三、其他注意事项1.本系统请在环境温度10℃～40℃之间使用。
2.请尽量在环境光线较为稳定的室内使用。
摄像头测试方法
1.测试目的：
检验摄像头录像效果，以保证来料合格，确保生产所用物料正常。
2.测试方法：
①距离：摄像头距离测试卡：80cm—100cm
②将待测试的摄像头装上机器，开机，连接电脑，电脑上弹出PC Camera；
③打开测试软件AMCap.exe，设置图像大小640 x 480；
设置方法：点击Options—Video Capture Pin…--输出大小，选择640 x 480，点击确定；
④合格的效果：画面线条清晰，能看清楚300线，上下左右四个角的图形中间有轻微
水波纹闪动
⑤说明：测试时眼镜的软件必须为新版软件。
即V2.1或者更高级版本。
3.清晰效果图：
模糊效果图：
附表1（测试标准）：。

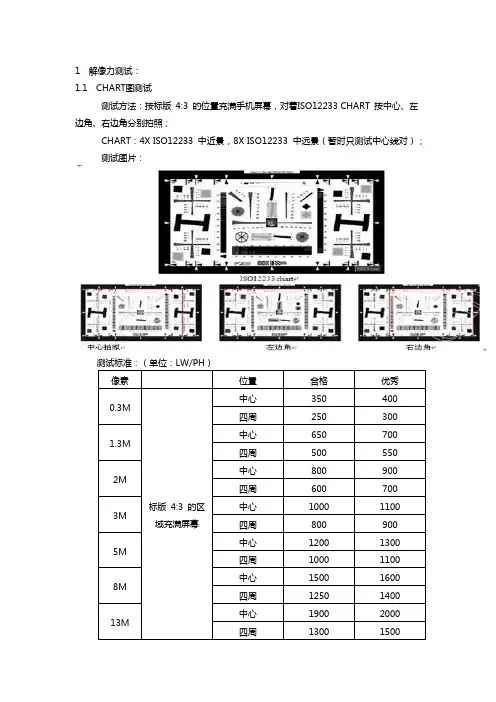

1 解像力测试：1.1 CHART图测试测试方法：按标版4:3 的位置充满手机屏幕，对着ISO12233 CHART 按中心、左边角、右边角分别拍照；CHART：4X ISO12233 中近景，8X ISO12233 中远景（暂时只测试中心线对）；测试图片：1.2 近景测试方法：测试方法：按10cm 距离对焦EIAJ 标版；CHART：EIAJ 透射式标版（中心2000 线，边角1400 线）；测试环境：DNP；测试标准：见上图；测试图片：1.3 微距测试方法：测试方法：将“正”字按10，8，6，4字号从大到小打印在A4纸上，按10cm 距离对焦A4 纸；测试环境：普通室内；测试标准：拍照后能清晰辨识“正”字。
2. 色彩还原度测试：定义：透过镜头被拍摄的物体颜色，与原被摄体相比较它的色彩再现的真实度，也就是颜色的还原能力。
测试工具：多光源灯箱，24色卡；测试方法：24 色彩标版占手机屏幕的2/3 大小；灯源：D65，TL84，CWF，A；分析方法：用Imatest 软件分析各个光源下的饱和度和色偏状况；测试图片：3. 亮度均一性测试：定义：镜头明亮度就是画面中心的影像的明亮度，其到于画面周边的明亮度，则称为周边光量，以百分比来表示。
周边光量因受到镜头渐晕现象及余弦四次方定律的影响，与中心部相比，明亮度必然减少。
距离：5-10cm 充满手机屏幕；光源：D65+毛玻璃；测试方法：拍摄DNP 光源，用Imatest 软件测试数值,并需符合Lens Spec；测试图片：测试标准：整机同样的测试条件，经过软件修正后，要求亮度均匀性在80%以上，对于模组单体烧入OTP 做lens矫正的模组，要求亮度均匀性在85%以上。
4. 色彩均匀度测试：定义：色度均匀度就是整体画面的色彩的一致性。
光源：D65+毛玻璃；测试方法：贴住DNP 光源拍摄，用Imatest 软件测试数值,并需符合Color Spec；测试标准：分别用Imatest 软件算出R/G 和G/B 的MIN 和MAX 的值，计算MIN/MAX 的比值，80%以上为合格，85%以上为优秀。
