彩色宽幅聚氯乙烯(PVC)防水卷材

什么是PVC防水卷材，相信还有很多人不是很了解，我们一起来认识一下吧：PVC防水卷材是一种性能优异的高品质、高分子防水片材，经PVC树脂加入增塑剂、抗紫外线剂、抗老化剂、稳定剂等加工助剂，通过挤出法生产成型的高分子防水卷材。

聚氯乙烯(pvc)防水卷材产品具有拉伸强度大、延伸率高、稳定性好、收缩率小、低温柔性好、抗老化性能好、耐根系穿透性能强、使用寿命长。

施工方法与步骤：1、将铺贴防水卷材的基层面(找平层)清扫干净，并洒水保基层湿润。

(注：层面防水找平层应符合gb50207－2002 《屋面工程技术规范》规定，地下防水找平层应符合gb50208－2002 《地下防水工程施工及验收规范》规定。

)2、用含水泥量10％～15％的建筑速溶胶粉制备水泥素浆粘结剂, 搅拌均匀，无沉淀，无凝块，无离析现象即可使用。

3、屋面主防水层施工前，应先对排水集中及结构复杂的车部节点进行密封处理和附加层粘贴，附加层使用的卷材与主防水层的卷材材料相同。

4、本工程密封材料采用建筑速溶胶粉与水泥配制。

5、转角处均应加铺附加层，阴阳角等处均做成r＝20mm圆弧形。

6、防水卷材铺贴应采用满铺法，胶粘剂涂刷在基层面上应均匀，不露底，不露底、不堆积；胶粘剂涂刷后应随即铺贴卷材，防止时间过长影响粘结质量。

7、铺贴防水卷材不得起皱折，不得用力拉伸卷材，边铺贴边排除卷材下面的空气和多余的胶粘剂，保证卷材与基层面以及各层卷材之间粘结密实。

8、本工程屋面铺贴卷材的搭接宽度按80mm 施工; 厨厕铺贴卷材的搭接宽度按100mm施工。

9、上下两层和相邻两幅卷材接缝应错开三分之一幅宽。

10、防水层蓄水试验：卷材防水层施工后，经隐蔽工程验收，确认做法符合设计要求，应做蓄水试验，确认不渗漏水，方可施工防水层保护层。

11、保护层施工：在卷材铺贴完毕，经隐检、蓄水试验，确认无渗漏的情况下，非上人屋面用长把滚刷均匀涂刷着色保护涂料；上人屋面根据设计要求做块材等刚性保护层。

聚氯乙烯PVC自粘防水卷材因其独特的性能优势，符合现代化建设进程，因此目前被大力推广使用。

随着我国经济快速发展，在桥梁建设、农业水利以及交通运输方面对防水卷材提出了更高的要求，不仅要求产品质量高，而且对其施工细节也是严格要求。

下面我们就以PVC自粘防水卷材为例，为大家详细介绍它是如何施工的，下面我们一起看看。

PVC自粘防水卷材特点聚氯乙烯PVC防水卷材是一种性能优异的高品质、高分子防水片材，经PVC树脂加入增塑剂、抗紫外线剂、抗老化剂、稳定剂等加工助剂，通过挤出法生产成型的高分子防水卷材。

产品具有拉伸强度大、延伸率高、稳定性好、收缩率小、低温柔性好、抗老化性能好、耐根系穿透性能强、使用寿命长、是建设部推荐使用产品，特别是它宽幅达2．05米，从而为防水层减去许多接缝的隐患，而聚氯乙烯的热塑性赋予该卷材可热风焊接和机警固定的性能，从而彻底解决了一直困扰施工界因胶水性能不佳而引发的渗透漏问题。

产品幅宽1.05米、2.05米、2.1米、厚度0.8，1.0，12，1.5，2.0mm，标准长2.0m(特种规格可定做)，产品质量可靠，施工方便。

本产品由于采用了独特的产品配方，产品寿命远远超出了一般的防水材料，整个防水系统寿命长，屋面超过30年，地下超过50年，在建筑、土木工程中得到广泛的应用。

PVC自粘防水卷材特性本身具有很多优异的特性，比如：拉伸强度高、低温柔性好、延伸率大，对不同气候条件下建筑结构层的伸缩、变形等具有较强的适应性，解决了传统防水材料易产生开裂的问题。

其次，高分子防水卷材具有耐腐蚀、耐老化、使用寿命长的特点。

并且可以进行冷施工。

出于对工地防火，城市环境卫生的要求，很多城市已经明令禁止明火施工和熬热沥青，而高分子防水卷材的粘结、机械固定、松浦压顶等施工方法均为冷作业，不仅改善了工人的施工条件和施工现场管理，也减少了环境污染。

PVC自粘防水卷材施工防水工程的施工质量直接影响到建筑物的使用，甚至结构安全。

聚氯乙烯（ＰＶＣ）防水卷材1.产品概述聚氯乙烯（PVC）防水卷材是一种性能优异的高分子防水片材，以PVC树脂为主要原料加入增塑剂、抗紫外线剂、抗老化剂、稳定剂等加工助剂，通过挤出法生产成型的高分子防水卷材。

产品幅宽1.05米、2.05米、2.1米，厚度0.8，1.0，1.2，1.5，2.0mm，标准长20m（特种规格可定做——产品质量可靠，施工方便。

本产品由于采用了独特的产品配方，产品寿命远远超出了一般的防水材料，整个防水系统寿命长，屋面超过20年，地下超过50年。

产品适用于工业与民用建筑的屋面防水，包括种植屋面，平屋面、坡屋面：建筑物地下防水：水库、水池、水渠以及地下室各部位防水：隧道、粮库、人防工程、垃圾填埋场、人工湖等防水。

2.产品特点使用寿光长，耐老化、屋面材料可使用20年以上，地下可达50年之久。

拉伸强度高、延伸率高、热处理尺寸变化小。

低温柔性好，适应环境温差变化性好。

耐根系渗透性好，可做成种植屋面。

抗穿孔性和耐冲击性好。

施工方便、宽幅宽搭接少、可焊接、牢固可靠且环保无污染。

耐化学腐蚀性强、适用特种场合。

具有良好的可塑性，边角细部处理方便快捷。

维修方便，成本低廉。

浅颜色的表面反射紫外线照射，卷材表面吸收热量少，温度低。

卷材具有良好的水汽扩散性，冷凝物易排释，留至基层的湿气、潮气易排出。

3.施工方法1.屋面工程（GB50207-2002）（1）施工基层的强度、厚度、含水率等指标应符合国家规范设计要求后，方可进行PVC防水卷材施工。

（2）确定规划卷材的铺贴方向和顺序，按防水层的轮廓自然布置在基层。

平整顺直，不得弯曲，按照规范要求的搭接宽度搭接。

（3）根据选用的固定方法进行固定，如机械固定法、满粘法、条粘法等。

（4）防水卷材焊接搭接部位，应擦拭干净、干燥，采用热风焊接，焊接时焊嘴与焊接方向呈45°角，压辊与焊嘴平行并保持大约5mm的距离，焊接边应有呈亮色熔浆渗出，不应出现烧焦现象。

聚氯乙烯防水卷材设计施工方案1. 引言聚氯乙烯（Polyvinyl Chloride，PVC）防水卷材是一种常用的防水材料，广泛应用于建筑施工中。

本文档旨在提供聚氯乙烯防水卷材的设计和施工方案，以确保施工质量和防水效果。

2. 设计方案聚氯乙烯防水卷材的设计方案应考虑以下因素：2.1 防水层厚度根据不同场所的使用需求和防水要求，确定防水层的厚度。

一般情况下，根据设计标准和规范，建议防水层厚度不低于1.5mm。

2.2 防水卷材类型选择根据施工环境和工程要求，选择适合的聚氯乙烯防水卷材类型。

常见的有PVC 改性卷材、PVC自粘卷材等。

根据防水要求，选用合适的卷材。

2.3 防水卷材施工方法在施工前，应对基层进行处理，确保基层平整、无尘、无油污。

然后根据对接方式，选择应用热熔法、自粘法或其他适合的方法进行施工。

3. 施工方案3.1 施工前准备在施工前，需要进行以下准备工作：•检查施工现场是否符合施工要求，包括基层的平整度和湿度等。

•清理施工现场，确保无杂物和残渣。

•准备所需的施工工具和设备，如切割工具、焊接机、扫帚等。

3.2 施工步骤3.2.1 基层处理•清理基层表面，除去油污、灰尘等杂物。

•检查基层平整度，如有不平整处，应修补并确保平整。

3.2.2 防水卷材铺设•根据设计方案确定防水卷材的铺设方式，选择合适的铺设方法。

•铺设前，应将卷材放置在施工现场进行适应性伸展，以减小卷材在使用中的变形。

•将卷材按照设计要求铺设在基层上，并进行对接处理，确保接缝处无空隙。

3.2.3 接头处理•对接头进行处理，可采用热熔法或其他合适的处理方法。

•确保接头处牢固可靠，无漏水情况。

3.2.4 热风焊接•对需要进行热风焊接的部位，采用热风焊接机进行焊接。

•确保焊接处温度适宜，焊接质量合格。

3.3 施工后处理•清理施工现场，清除杂物和废料。

•检查施工质量，确保防水层平整、牢固，并进行必要的修补。

4. 施工质量控制4.1 施工现场质量控制•在施工过程中，对基层处理、卷材铺设、接头处理和焊接等关键环节进行质量控制。

聚氯乙烯防水卷材标准
聚氯乙烯防水卷材是一种常用的建筑防水材料，其质量标准对于保障建筑工程的防水效果至关重要。

本文将对聚氯乙烯防水卷材的标准进行详细介绍，以便广大建筑工程师和相关人员在选择和使用聚氯乙烯防水卷材时能够更加准确地了解其质量标准。

首先，聚氯乙烯防水卷材的外观质量标准包括表面平整度、色泽均匀度、表面无气泡、无皱纹、无裂纹等。

其次，对于聚氯乙烯防水卷材的物理性能标准，主要包括抗拉强度、断裂伸长率、撕裂强度、耐穿刺性能、耐老化性能等指标。

此外，聚氯乙烯防水卷材的化学性能标准也是至关重要的，包括抗化学腐蚀性能、抗紫外线老化性能、抗温度变化性能等。

在使用聚氯乙烯防水卷材时，施工人员还需注意其安装质量标准，包括卷材的铺贴、焊接、接缝处理等。

同时，对于聚氯乙烯防水卷材的检验和验收标准也是非常重要的，以确保其符合相关的质量标准要求。

总的来说，聚氯乙烯防水卷材的标准涉及到外观质量、物理性能、化学性能、安装质量、检验验收等多个方面，建筑工程师和相关人员在选择和使用聚氯乙烯防水卷材时，应当严格按照相关的标准要求进行操作，以确保建筑工程的防水效果达到预期的要求。

总而言之，聚氯乙烯防水卷材标准的制定和执行对于保障建筑工程的防水效果至关重要。

只有严格按照相关标准要求进行选择、使用和验收，才能确保聚氯乙烯防水卷材的质量和施工效果达到预期的要求。

希望本文对于广大建筑工程师和相关人员在聚氯乙烯防水卷材的选择和使用方面能够提供一定的参考和帮助。

NSK聚氯乙烯（PVC）防水卷材施工工艺1.工程概况工程采用混凝土自防水和外卷材防水两道设防, 其中外防水采用外防外贴聚氯乙烯PVC高分子复合卷材作为防水材料, , 总防水面积约为1000m2。

2.方案选择根据工程的基层情况, PVC防水卷材总体施工方案确定为：屋面板采用空铺法施工3.材料及机具材料：本工程采用彩色宽幅聚氯乙烯PVC防水卷材, 其规格为：L型非外露厚度1.5MM, 宽度2m, 每幅长度20m两种, 颜色灰色。

机具：爬行焊机一台、热风焊枪5把, 冲击钻2把, 毛刷、剪刀若干。

4.施工准备4.1 PVC卷材的生产及运输根据工程要求, 业主单位项目部将协同建设单位及监理单位对PVC卷材的生产及运输进行全程监督, 从生产源头开始严格控制PVC 卷材本身的质量。

4.2 PVC卷材的存放妥善保管好卷材, PVC卷材进场后平放在干燥、通风、平整的场地上或室内, 远离明火, 避免日晒和雨淋。

4.3 材料复试防水材料进入现场后根据相关规定及时请质量监督站相关人员现场抽样进行复试, 材料复试合格后方可施工。

4.4 基层要求（1）找平层表面应压平整, 不得有酥松、起皮、起砂现象, 阴阳角半径R≥20MM。

（2）清除基层尖锐物及粗砂、浮土等, 确保表面清洁干净, 报验合格后方可进行防水卷材施工。

（3）穿出防水层的管道必须在防水工程开工前安装完毕, 并预留出20cm管头, 以便于防水施工。

4.5 样板领路制防水工程开始施工前先做样板铺贴, 经建设单位及监理单位共同验收同意后再进行大面积铺贴。

5.施工工艺5.1工艺流程屋面板：采用空铺法, 每幅卷材（长度方向）,女儿墙：自上而下铺贴, 空铺法上封口采用非固化橡胶沥青涂料密封收口, 收口部位用铝压条固定, 电钻钻孔, 其间距约为25cm, 用螺丝刀上紧子攻丝, 不得有松动现象。

施工顺序：放线→阴角处铺贴非固化橡胶沥青＋PVC卷材附加层→大面铺贴1.5MM厚PVC卷材→采用非固化橡胶沥青防水涂料将卷材搭接焊缝进行密封→细石砼保护层；5.2施工方法（1）施工前进行精确放样、弹线, 尽量减少接头, 铺贴时应将卷材沿顺放好的线拉直、铺平。

聚氯乙烯防水卷材（PVC）聚氯乙烯防水卷材材料简介1.以聚氯乙烯树脂为主要成分，掺入改性剂、增塑剂、抗氧化剂和填料，经捏合、塑化、压延、整形、冷却等工艺流程加工而成。

2.塑料类，含增塑剂（DOP—邻苯二甲酸二辛酯等）。

3.拉伸性能好，表面耐磨。

4.耐候性好，但增塑剂易迁移。

5.焊接可靠度高。

6.与基层粘结不牢，多空铺或机械固定，隐蔽后检修困难。

7.宜用于轻钢结构屋面系统。

8.适用范围：➢适用于工业与民用建筑的各种屋面防水，包括种植屋面、平屋面、坡屋面。

➢建筑物地下防水：包括水库、提坝、水渠以及地下室各种部位防水防渗。

➢隧道、高速公路、高架桥梁.粮库、人防工程、垃圾填埋场、人工湖等。

聚氯乙烯防水卷材材料特点1.强度高、抗穿刺、抗撕裂强度高；2.冷施工，可焊接，可机械固定，焊接温度需严格控制，技术要求高；3.柔软不足，不宜在复杂、异型基层上使用；4.热收缩和后期收缩均较大5.耐紫外线老化能力较差，随着增塑剂的迁移，卷材逐步变硬变脆；6.适用于地下工程防水（基层较平整）施工工艺优点：7.拉伸强度高，伸长率好，热尺寸变化率小。

8.卷材具有良好的可焊接性，接缝热风焊接后与母材成为一体。

9.卷材具有良好的水汽扩散性，冷凝物易排释，留至基层的湿气、潮气易排出。

10.耐老化、耐紫外线照射、耐化学腐蚀、耐根系渗透。

11.低温下（－20℃）具有良好的柔韧性。

12.使用寿命长（屋面25年、地下50年以上），且无环境污染。

13.浅颜色的表面反射紫外线照射，卷材表面吸收热量少，温度低。

施工工艺一. 工艺流程基层清理→基层平整度和倒角等修补→定位→铺贴PVC卷材→滚压、排气、贴实→缝口抹压（热熔）→检查、修整二. 基层准备要点：1、基层表面应二次压光，平整，不得有酥松、起砂、起皮现象。

2、转角处应抹出圆弧（半径20mm）。

3、必要时，防水层施工前须对基层含水率进行测试，测试时将一块卷材平坦地铺在基层上，静置3小时后掀开检查，覆盖部位和卷材上未见水印即可施工。

SBS防水卷材施工工艺一、施工工具：汽油喷灯（3.5升）、滑轮、刷子、压子、剪子、卷尺、扫帚等。

二、基层处理：基层为水泥砂浆找平层，基层必须坚实平整，不能有松动、起鼓、面层凸起或粗糙不平等现象，否则必须进行处理。

三、基层必须干燥，含水率要求在9％以内，测试时在基层表面放一块卷材，经3—5h 后如其下表面基本无水珠时即可施工。

四、在施工前要认真清扫基层表面上残留的水泥砂浆残渣、灰尘及杂物，然后涂刷底油，要求涂刷均匀一致，一次涂好，干燥8h以上（以气温而定，不粘脚为宜)一般每平方米用量为0。

2—0。

3kg。

五、复杂部位处理：阴阳角部位均应做成八字形，对女儿墙、管根、烟筒、排气孔及落水口、伸缩缝等拐角部位均应做附加层，一般宽为30cm,搭接为6—8cm。

六、卷材铺贴：铺贴卷材前，要量好要施工的防水面积，然后根据材料尺寸合理使用材料,从最低处开始铺贴,先将卷材按位置放正，长边留出8cm接茬、短边留出10cm接茬.然后点燃喷灯对准卷材底面及基层表面同时均匀加热（喷灯嘴距卷材表面约30cm为宜），待卷材表面熔化后，随即向前滚铺卷材，并把卷材压实压平，接茬部分以压出熔化沥青为宜，滚压时不要卷入空气和异物，并防止偏斜、起鼓和折皱。

最后再用喷灯和压子均匀细致的把接缝封好，防止翘边。

七、劳动保护及安全防护：卷材在运输及施工过程中要防止坚硬物体硌伤、刺破，施工完毕后禁止随意践踏，并做好使用保护工作.在施工过程中戴好手套，避免烧伤、烫伤,对于汽油桶、卷材等易燃物品要单独存放，远离火源，预防火灾和工伤事故的发生。

石博士公司是国内防水堵漏技术研究、产品开发、工程施工的综合服务公司。

不断的引进国内外高性能优质高压灌浆设备、在防水堵漏领域积累丰富的施工经验,公司也在不断完善防水堵漏施工工艺、以及高效防水堵漏技术的创新、专业治理各种地下工程渗漏、对隧道工程堵漏、砼结构裂缝漏水堵漏、沉降缝堵漏、伸缩缝漏水堵漏、有多年的成功处理经验、完全具备高难度防水堵漏的能力，是您身边的堵漏专家！我公司的施工业绩遍布全国各地。

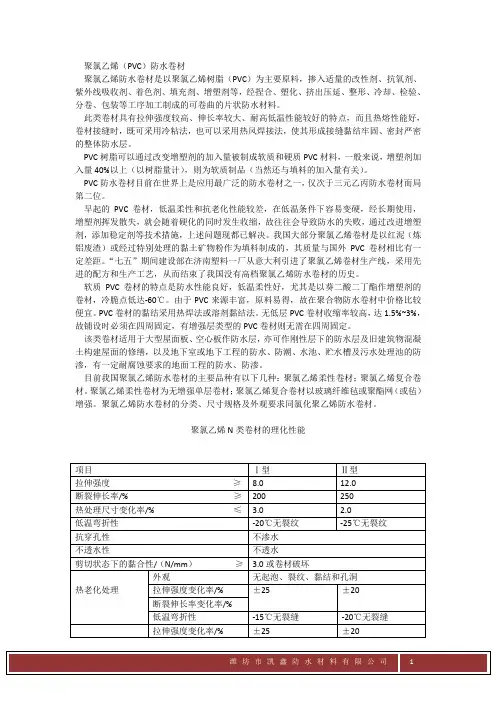

聚氯乙烯（PVC）防水卷材聚氯乙烯防水卷材是以聚氯乙烯树脂（PVC）为主要原料，掺入适量的改性剂、抗氧剂、紫外线吸收剂、着色剂、填充剂、增塑剂等，经捏合、塑化、挤出压延、整形、冷却、检验、分卷、包装等工序加工制成的可卷曲的片状防水材料。

此类卷材具有拉伸强度较高、伸长率较大、耐高低温性能较好的特点，而且热熔性能好，卷材接缝时，既可采用冷粘法，也可以采用热风焊接法，使其形成接缝黏结牢固、密封严密的整体防水层。

PVC树脂可以通过改变增塑剂的加入量被制成软质和硬质PVC材料，一般来说，增塑剂加入量40%以上（以树脂量计），则为软质制品（当然还与填料的加入量有关）。

PVC防水卷材目前在世界上是应用最广泛的防水卷材之一，仅次于三元乙丙防水卷材而局第二位。

早起的PVC卷材，低温柔性和抗老化性能较差，在低温条件下容易变硬，经长期使用，增塑剂挥发散失，就会随着硬化的同时发生收缩，故往往会导致防水的失败，通过改进增塑剂，添加稳定剂等技术措施，上述问题现都已解决。

我国大部分聚氯乙烯卷材是以红泥（炼铝废渣）或经过特别处理的黏土矿物粉作为填料制成的，其质量与国外PVC卷材相比有一定差距。

“七五”期间建设部在济南塑料一厂从意大利引进了聚氯乙烯卷材生产线，采用先进的配方和生产工艺，从而结束了我国没有高档聚氯乙烯防水卷材的历史。

软质PVC卷材的特点是防水性能良好，低温柔性好，尤其是以葵二酸二丁酯作增塑剂的卷材，冷脆点低达-60℃。

由于PVC来源丰富，原料易得，故在聚合物防水卷材中价格比较便宜。

PVC卷材的黏结采用热焊法或溶剂黏结法。

无低层PVC卷材收缩率较高，达1.5%~3%，故铺设时必须在四周固定，有增强层类型的PVC卷材则无需在四周固定。

该类卷材适用于大型屋面板、空心板作防水层，亦可作刚性层下的防水层及旧建筑物混凝土构建屋面的修缮，以及地下室或地下工程的防水、防潮、水池、贮水槽及污水处理池的防渗，有一定耐腐蚀要求的地面工程的防水、防渗。

聚氯乙烯（PVC)防水卷材施工工艺PVC防水卷材施工工艺A/PVC防水卷材机械固定系统施工工艺一、基层要求1.基层清洁、表面无尖锐物。

2.基层验收完毕。

二、工艺流程基面清理—→铺聚乙烯薄膜—→铺设保温板—→预铺PVC防水卷材—→紧固件固定PVC防水卷材—→热风焊接PVC防水卷材—→节点部位加强处理—→检查、修整—→组织验收三、PVC防水卷材施工步骤1.清除基层表面杂物、碎屑。

2.铺聚乙烯薄膜一层，聚乙烯薄膜搭接采用自粘胶条粘结。

3.铺设挤塑泡沫保温隔热板，采用专用紧固件固定保温板。

4.预铺防水卷材：将聚氯乙烯耐根穿刺防水卷材按弹线控制位置布置在保温层上，卷材铺设方向与压型钢板波纹方向垂直，把自然疏松的卷材按轮廓布置在保温层上。

卷材保持平整顺直，不得扭曲，搭接宽度120mm，并进行适当的剪裁。

5.PVC防水卷材固定：紧固件和垫片沿标记线所示的距卷材边缘30mm 处固定卷材。

6.卷材搭接：一副卷材搭接于另一幅卷材上，使紧固件和垫片覆于防水层之下。

采用焊接机焊接每一个搭接边，如采用双焊缝需进行充气检测。

7.节点处理：裁剪适合相应节点的卷材片材，采用手持式焊枪将片材焊接于大面卷材上。

8.PVC防水卷材收头：收头部位采用压条固定，并使用密封胶密封。

四、验收标准1.保证项目：防水卷材、紧固件、压条的材质、性能、规格、必须符合设计要求和施工规范的规定。

检验方法：观查检查和检查产品出厂合格证、试验报告、现场取样试验。

2.基本项目：按卷铺设防水卷材，搭接宽度不小于120mm，接缝密贴、牢固、无张口、虚贴、空鼓等现象。

焊接宽度符合规范要求，无漏焊、无假焊、无烤焦熔淌痕迹。

焊缝充气检查加压时间不少于2分钟，压力不小于0.15Mpa，压力下降不大于20%手持焊枪焊缝检测采用目测及机械检测（即采用平头螺丝刀进行检测）。

聚氯乙烯耐根穿刺防水卷材施工工艺一、基层要求1.基面要求平整光滑、无起砂、空鼓、砂眼及凹凸不平现象，确保基层清洁、干燥，基层含水率必须小于9%。
