三相异步电动机的转子铁心和转子绕组
1．三相异步电动机的转子铁心：
作用：作为电机磁路的一部分以及在铁心槽内放置转子绕组。
构造：所用材料与定子一样，由0.5毫米厚的硅钢片冲制、叠压而成，硅钢片外圆冲有匀称分布的孔，用来安置转子绕组。
通常用定子铁心冲落后的硅钢片内圆来冲制转子铁心。
一般小型异步电动机的转子铁心直接压装在转轴上，大、中型异步电动机（转子直径在300~400毫米以上）的转子铁心则借助与转子支架压在转轴上。
2．三相异步电动机的转子绕组
作用：切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩而使电动机旋转。
构造：分为鼠笼式转子和绕线式转子。
（1）鼠笼式转子：转子绕组由插入转子槽中的多根导条和两个环行的端环组成。
若去掉转子铁心，整个绕组的形状像一个鼠笼，故称笼型绕组。
小型笼型电动机采纳铸铝转子绕组，对于100KW以上的电动机采纳铜条和铜端环焊接而成。
（2）绕线式转子：绕线转子绕组与定子绕组相像，也是一个对称的三相绕组，一般接成星形，三个出线头接到转轴的三个集流环上，再通过电刷与外电路联接。
特点：结构较简单，故绕线式电动机的应用不如鼠笼式电动机广泛。
但通过集流环和电刷在转子绕组回路中串入附加电阻等元件，用以改
善异步电动机的起、制动性能及调速性能，故在要求肯定范围内进行平滑调速的设备，如吊车、电梯、空气压缩机等上面采纳。

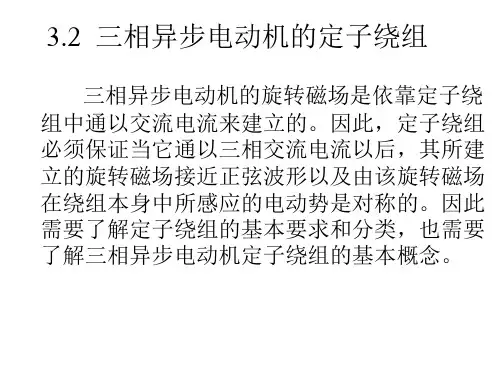

三相异步电动机的定子绕组三相异步电动机是一种常见的电动机类型，它的定子绕组是其重要组成部分之一。
定子绕组是安装在电机定子上的线圈，用来产生旋转磁场，从而使电动机得以正常运转。
本文将详细介绍三相异步电动机的定子绕组的构造和工作原理。
我们来了解一下三相异步电动机的基本结构。
它由定子和转子两部分组成。
定子是电动机的静态部分，由定子铁心和定子绕组组成。
而转子则是电动机的动态部分，通常由铁心和导体组成。
三相异步电动机的定子绕组是固定在定子铁心上的，它的主要作用是产生旋转磁场，与转子磁场相互作用，从而产生电磁力，驱动转子旋转。
定子绕组一般采用绕组线圈的形式，通过将导线绕制在定子铁心的槽内来实现。
绕制定子绕组时，需要按照一定的规则进行绕制，以确保电机能够正常工作。
通常情况下，三相异步电动机的定子绕组采用星形连接方式，即将三个线圈的一个端点连接在一起，形成一个共点的星形结构。
另外，为了减小绕组的电阻和电感，提高电机的效率，定子绕组一般采用多股细导线绕制而成。
三相异步电动机的定子绕组通过三根电缆与外部电源相连，电源提供的电流会依次通过三个线圈，从而在线圈中产生电流。
由于电源的电流是交流的，所以定子绕组中的电流也是交流的。
当电流通过绕组时，会在绕组中产生旋转磁场。
这是因为电流在导线中的运动会产生磁场，而三个线圈中的电流相位差120度，所以产生的磁场也相位差120度。
这三个相位差120度的磁场相互作用，会形成一个旋转磁场，从而驱动转子旋转。
三相异步电动机的定子绕组工作原理可以用左手定则来描述。
当电流通过绕组时，根据左手定则，可以得知磁场的方向。
根据左手定则，将拇指、食指和中指分别指向三个线圈的方向，拇指的方向即为磁场的方向。
由于三个线圈的电流相位差120度，所以磁场也相位差120度，形成一个旋转磁场。
三相异步电动机的定子绕组在电机运行时起着重要的作用。
它产生的旋转磁场与转子磁场相互作用，从而产生电磁力，驱动转子旋转。
三相异步电动机绕组结构
三相异步电动机的绕组结构通常由三组绕组组成，分别为定子绕组、转子绕组和励磁绕组。
1. 定子绕组：定子绕组是安装在电动机的固定部分，通常由三相绕组组成，分别称为A相、B
相和C相绕组。
每个相绕组都由若干绕组匝数组成，并且按一定的顺序和相位关系布置。
定子绕组的铜线或铝线通常绕制在定子铁芯的槽内。
2. 转子绕组：转子绕组是安装在电动机的旋转部分，通常由导电材料（如铜条或铜棒）组成。
转子绕组的结构分为两种类型：鼠笼式和绕线式。
鼠笼式转子绕组由一个或多个短路环构成，其端部通过导体连接。
绕线式转子绕组由若干匝绕组构成，每个导线都经过转子上的插槽。
3. 励磁绕组：励磁绕组是一组用于提供磁场的绕组，通常用来激励转子绕组。
励磁绕组的绕制方式根据不同的电动机类型而有所不同。
总之，三相异步电动机的绕组结构包括定子绕组、转子绕组和励磁绕组。
这些绕组共同作用，通过磁场的交互作用使电动机能够产生转矩和旋转运动。
