埃塞俄比亚测试大纲一、项目背景：埃塞俄比亚市场已发货28万RF单相表，由于客户存储时间较长且客户不使用我司系统与集中器，发货前未进行集成测试，经专项品质复盘会议决策，进行集成测试补测。
现需系统及集中器配合进行功能开发辅助测试。
若表计存在问题，则进行修改后现场由掌机485升级。
二、时间节点7月3日已线下沟通系统、集中器研发1、集中器、系统不需要实现上行自动注册。
2、关键节点，7/30前输出简单功能版提供测试进行集成测试，8/10输出全功能版。
三、功能清单a)集中器功能清单b)主站功能清单四、测试大纲：1、读取、设置集中器参数（时间、通信参数等）a)本地设置集中器登陆主站通信参数（主站IP、端口、apn），并能成功登陆b)通过主站读取、设置集中器时间；c)通过主站设置、读取集中器FTP相关参数（ftp ip、port、Username、Password）d)通过主站读取集中器软件版本号，并比对实际软件版本号e)通过主站设置集中器心跳周期、APN、APN用户名与密码，（主站上建议将这几个参数设置功能屏蔽，会影响到集中器登陆，心跳周期可保留）2、主站设置集中器档案（单个、批量设置），集中器组网a)通过主站建立并设置单个集中器档案，等待集中器组网并抄读电能表数据；b)通过主站批量导入表计档案，并批量下发到集中器，集中器能正常解析电能表档案并完成组网；3、主站读取集中器档案；a)集中器档案小于5个，主站读取集中器内表档案并解析；b)集中器档案大于10个，主站读取集中器内表档案并解析c)集中器档案读取与主站设置集中器档案同步进行，确认设置与读取是否一致4、通过主站删除集中器内指定表档案；a)通过主站删除指定单表档案，不影响其它表计数据抄读；b)通过主站删除指定多表档案，不影响其它表计数据抄读；5、组网完成后，主站添加并设置集中器档案；a)已完成组网，通过主站添加并设置表档案，不影响已组网表计通信；b)新下发档案的表计能正常组网并抄读数据6、集中器自动上报电表档案（与主站下发档案，确认用哪一种方案）a)7、防串台区功能测试a)多表计，多集中器，白名单模式下，抄表是否正常；8、主站抄读电能表电量、瞬时量a)主站远程分别抄读电能表电量、瞬时量值，主站能正常解析，数据与表计内数据一致b)主站单表计多个数据同时进行抄读，每个数据项响应时间＜10秒；c)主站多表计单数据项同时进行抄读，每个表计响应时间＜15秒；9、主站抄读电能表时间、继电器状态等；a)通过主站远程抄读电能表时间并比对b)通过主站抄读继电器状态并比对（配合电能表远程控制同步测试）；10、主站远程电能表校时a)通过主站远程对电能表进行校时11、主站远程设置电能表继电器模式；a)通过主站远程设置电能表继电器模式（与电能表远程控制同步进行）12、主站远程控制电能表；a)继电器模式0，主站远程对电能表拉合闸；b)继电器模式非0时，主站远程对电能表拉合闸13、通过主站透传电能表1、2通道数据；a)电能表已组网，正常产生通道数据；b)通过主站透传抄读电能表通道1、2数据，表计正常返回，主站能正常解析c)通过主站透传抄读96个点的通道1数据，过程中不丢数据，数据解析确14、负荷数据采集（集中器主动上报）a)主站表计档案采集任务与表计通道任务数据项一致；b)集中器可配置周期抄读电能表负荷数据并按周期上报；c)上报周期内不在线，重新上线后能补报数据；d)主站解析集中器上报数据正确15、四类事件采集（集中器主动上报）a)电能表发生电网事件，集中器能按周期采集并上报到主站；b)继电器事件、窃电事件、标准事件同上进行测试；c)主站能正常解析并查询事件；d)电能表所有发生的事件均正常上报，未遗漏；e)需确认电能表是否支持事件主动上报16、月冻结数据采集a)测试同负荷通道17、集中器搜表及注册（集中器收到新表的应答后，要下发注册命令注册新表，新表被注册后可以与集中器通讯）a)确认集中器搜表功能及实现方式18、集中器日志上传（ftp）a)设置正确的ftp参数；b)通过主站可将集中器日志通过ftp上传到对应的电脑上19、集中器程序远程升级（模块程序是否支持升级）a)通过主站对集中器程序进行远程升级（FTP方式还是报文传输方式？）20、集中器程序远程复位操作；a)通过主站对集中器进行软件复位；b)通过主站对集中器进行硬件复位；c)集中器复位后，不应影响组网路由数据21、集中器程序本地升级（U盘及网页）a)通信U盘对集中器进行升级，能升级成功，并能正确提示；b)通过集中器web网页对集中器进行升级，能升级成功，并能正确提示22、集中器事件产生及上报（新表事件、程序启动、固件升级、掉/上电事件）a)搜索到新表，集中器能产生新表事件，并上报到主站，主站能正常解析—该功能需集中器开发人员确认；b)通过主站对集中器程序进行远程升级，成功后能正常启动，主上报固件升级到主站；c)通过主站对集中器进行软件复位，重新启动后能上报程序启动事件，主站解析正常；d)带电池情况下，断开集中器外部电源，能产生掉电事件并上报到主站，主站解析正常e)带电池情况下，集中器完全掉电后，重新上电，能产生上电事件并上报，解析正常；23、RF模块通信频率：ISM 119 - 1050MHza)通过频谱分析仪及屏蔽箱，测试RF模块通信频率是否与要求一致24、可靠通讯距离（可视距离1000米）a)车棚~3号门，组网是否成功；b)移动电源，可进行空旷地带可视距离测试25、路由模块输出功率20dbma)通过频谱分析仪及屏蔽箱，测试路由模块的输出功率是否与要求一致26、单帧支持最大字节长度（数据域90字节，126字节完整报文）a)通过RF对电能表程序进行升级？b)抄读表计负荷通道数据（大于20个点数据）c)下发电能表TOU参数（表计是否支持）d)抄读电能表TOU参数27、工作温度(-40 至85℃)a)可靠性实验进行验证，表计在高温、低温时能正常组网，通信成功率＞97%28、负荷数据可查询、导出a)负荷数据通过主站可按时间、按表进行查询；b)负荷数据支持导出29、孤岛效应a)与可靠性通信距离同步进行测试30、中继功能a)A2四楼系统测试~电梯旁会客室，确认是否能直接抄通，不能直抄则中间加中继；b)A2跨楼层，确认能否直接组网成功c)铁制配电箱对信号屏蔽影响；d)无线模块穿墙组网(玻璃墙、砖墙)；e)31、自组网功能a)组网状态维护周期；b)完成组网的表计，断开主节点，能否重新组网；c)双主节点，表计如何选择节点进行组网32、最大节点组网a)按客户需求的最大100个子节点组网，连续运行，抄表稳定性；b)最大节点组网，部分节点信号弱，连续运行，抄读稳定性；c)最大节点组网，修改部分表号（模拟换表），组网及抄表稳定性；。
目录第1章概述 (2)1.1总体需求分析 (2)第2章测试范围及设备 (2)2.1厂家需要提供设备 (2)2.2厂家需要提供测试软件 (2)2.3测试拓扑图 (3)第3章测试内容 (4)3.1基础性能测试 (4)3.1.1零配置轻量级AP管理 (4)3.1.2用户在不同AP下接入相同SSID的动态VLAN分配 (5)3.1.3室内AP的MESH连接 (6)3.2无线性能指标测试 (6)3.2.1802.11abg AP接入802.11a/b/g终端上行吞吐率测试 (6)3.2.2802.11a/b/g AP接入802.11a/b/g终端下行吞吐率测试 (7)3.2.3802.11a/b/g AP接入802.11a/b/g终端上、下行吞吐率测试 (8)3.3安全性测试 (9)3.3.1认证加密支持能力 (9)3.3.2非法AP的检测及压制 (10)3.3.3无线IDS/IPS功能 (11)3.3.4SSID信息保密 (12)3.3.5假冒IP地址阻断 (13)3.3.6无线控制器失效对AP的影响 (14)3.3.7无线接入用户之间的隔离 (15)3.4管理维护 (16)3.4.1客户端RF链路检测 (16)3.4.2客户端的远程排障功能 (17)3.4.3实时热感图 (19)3.4.4非法AP、终端实时定位 (19)3.4.5无线网络状态仪表盘（设备、终端、协议...） . (20)3.4.6无线设备状态管理 (21)3.4.7终端设备状态 (22)3.4.8无线安全管理 (23)第1章概述1.1总体需求分析第2章测试范围及设备本方案规定了WLAN接入设备的测试项目、测试要求、测试范围和测试内容等，提出了WLAN接入设备的功能、安全、性能、管理和维护等的测试要求。
2.1厂家需要提供设备2.2厂家需要提供测试软件2.3测试拓扑图局域网无线控制器AP-1Radius/DHCP Sever802.11a/b/g SwitchAP-2 AP-3PC2PC1第3章测试内容3.1基础性能测试3.1.1零配置轻量级AP管理测试目的：检测AP是否为零配置，能够满足快速的运营部署测试拓扑：测试过程：1．清空当前AP的所有配置2．在AP侧通过Console查看AP配置为初始化配置3．在控制器上配置SSID、认证方式、用户隔离、SSID对应的802.11协议类型4．将AP接入到交换机上，并使其能够与控制器进行关联测试要求：AP关联后无线客户端可以扫描到配置的SSID，其接入认证方式以及接入的802.11协议类型与控制器相符，无需在AP上进行二次配置。

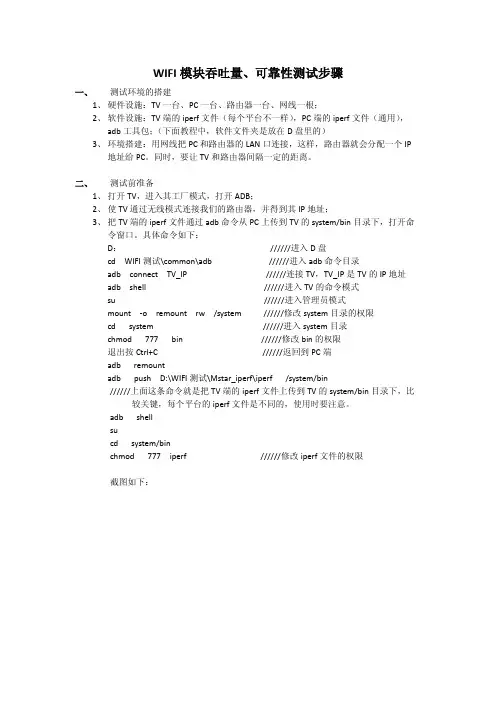

WIFI模块吞吐量、可靠性测试步骤一、测试环境的搭建1、硬件设施：TV一台、PC一台、路由器一台、网线一根；2、软件设施：TV端的iperf文件（每个平台不一样），PC端的iperf文件（通用），adb工具包；（下面教程中，软件文件夹是放在D盘里的）3、环境搭建：用网线把PC和路由器的LAN口连接，这样，路由器就会分配一个IP地址给PC。
同时，要让TV和路由器间隔一定的距离。
二、测试前准备1、打开TV，进入其工厂模式，打开ADB；2、使TV通过无线模式连接我们的路由器，并得到其IP地址；3、把TV端的iperf文件通过adb命令从PC上传到TV的system/bin目录下，打开命令窗口。
具体命令如下：D：//////进入D盘cd WIFI测试\common\adb //////进入adb命令目录adb connect TV_IP //////连接TV，TV_IP是TV的IP地址adb shell //////进入TV的命令模式su //////进入管理员模式mount -o remount rw /system //////修改system目录的权限cd system //////进入system目录chmod 777 bin //////修改bin的权限退出按Ctrl+C //////返回到PC端adb remountadb push D:\WIFI测试\Mstar_iperf\iperf /system/bin//////上面这条命令就是把TV端的iperf文件上传到TV的system/bin目录下，比较关键，每个平台的iperf文件是不同的，使用时要注意。
adb shellsucd system/binchmod 777 iperf //////修改iperf文件的权限截图如下：三、对于每台新机器来说，前面两个步骤只要设置一次就好了，第三个步骤是正常测试时需要重复进行的，具体命令如下：1、打开一个命令窗口D：cd WIFI测试\common\adbadb connect TV_IPadb shellcd system/biniperf -s PC_IP ////// PC_IP是PC的IP地址，-s表示以server模式启动截图如下：2、再打开一个命令窗口D:cd D:\WIFI测试\common //////进入PC端的iperf目录iperf -c TV_IP -t 60 -i 1 -w 512k//////上面这条命令中，-c表示以client模式启动；TV_IP就是TV的IP地址；-t 用来设定完成一次测试所用时间（单位为秒），吞吐量测试中，t后面的数值一般为60，可靠性测试中，t后面的数值一般为28800；-i用来设定发包间隔时间（单位为秒），后面的数值一般为1；-w用来指定TCP窗口大小，后面的数值一般为512k。
