wifi模块的配置

wifi模块的参数WiFi模块通常具有许多参数，下面我将介绍一些常见的参数及其功能。

1.类型：常见的WiFi模块类型包括标准（如802.11b/g/n/ac）和低功耗类型（如WiFi BLE）。

标准类型用于传输大量数据，而低功耗类型适用于需要长时间待机的应用。

2.频率：WiFi模块可以工作在2.4GHz和5GHz两种频率上。

2.4GHz适用于长距离传输，但在拥挤的环境中可能存在干扰。

5GHz频率具有更高的速度和较少的干扰，但传输距离相对较短。

3.速率：WiFi模块的速率指的是数据传输的速度。

常见的速率有11Mbps、54Mbps、300Mbps和600Mbps等。

速率越高，传输的数据量越大。

4.功率：WiFi模块的功率表示其发送信号的强度。

功率越高，信号范围越远，但同时也会消耗更多的电力。

5.安全性：WiFi模块通常具有不同的安全认证机制，如WEP、WPA和WPA2等。

这些机制可以提供加密和身份验证功能，保护网络免受未经授权的访问。

6.接口：WiFi模块通常提供不同类型的接口，例如UART、SPI和I2C等。

这些接口可以用于与主控芯片或其他外设进行通信。

7.天线：WiFi模块通常配备天线，用于发送和接收信号。

天线的类型包括片状天线、陶瓷天线和外置天线等。

天线的选择取决于应用环境和设备设计要求。

8.尺寸：WiFi模块的尺寸通常以PCB尺寸表示，例如15mm x15mm或25mm x 25mm。

模块的尺寸会影响其在设备中的布局和集成难度。

9.距离：WiFi模块的传输距离与功率、天线和环境等因素有关。

通常，WiFi模块可以在几十米的范围内实现数据传输。

10.兼容性：WiFi模块通常与其他设备和网络兼容，可以与路由器、手机、计算机和其他IoT设备等进行通信。

11.稳定性：WiFi模块的稳定性是指其在各种环境条件下的工作性能。

这包括信号干扰、温度变化和电磁辐射等因素的影响。

12.芯片供应商：WiFi模块的芯片供应商通常是一个重要的考虑因素。

无线WiFI控制模块几种工作模式配置说明名词解释：AP :即无线热点，类似无线路由器，设备分配一个无线连接名称(SSID)，手机，笔记本都可以搜索到SSID，并进行连接，和连接无线路由器一个道理。

STA:即终端模式，类似与手机，笔记本，可以向本地无线路由器建立连接，作为该局域网中的一员存在。

一、无线WIFI控制模块作为AP模式无线WIFI控制模块支持无线WIFI热点功能（即AP，类似于市面上无线路由器）。

电脑，手机可以直接搜索无线WIFI控制模块的无线名称进行直接连接，无线名称可以搜索无线信号，一般缺省为WifiSwitch，组网方式如下图：该模式下，可以直接进行连接无线WIFI控制模块IP（缺省为192.168.1.110，端口：8899）进行控制。

无线WIFI控制模块支持32个客户端（如手机，PAD，电脑）同时连接控制。

二、无线WIFI控制模块作为STA模式无线WiFI控制模块具有无线Station 模式（STA)，支持向本地无线路由器自动建立连接的功能。

组网方式如下图：该模式下，可以把无线WiFI控制模块通过无线连接到本地的无线路由器，并入本地局域网或互联网。

即通过无线WiFI控制模块搜索本地的无线路由器连接名称，并输入连接密码，该操作类似手机连接无线WIFI。

连接成功后，无线WiFI控制模块的LINK指示灯会亮起（该指示灯在天线面板的三个灯的上面）。

配置步骤如下：首先电脑无线查找无线WiFI控制模块的无线信号（SSID）名称并进行连接，然后在浏览器中输入无线WiFI控制模块的IP地址，默认账号和密码为admin,进去后界面如下：配置可以采用【快速配置】，也可以单独配置：一、快速配置：【工作模式】：选择STA模式【无线终端参数设置】配置中点击【搜索】按钮，然后在弹出的窗口中点中要选择的本地无线路由器的名称（SSID），点击【Apply】按钮。

会弹出提示输入密码的提示，然后在密码一栏中输入无线路由器的连接密码：点击【确定】按钮界面自动切换下一步【以太网功能】：该配置界面有1组网口，支持LAN和WAN模式，LAN即内部局域网，类似路由器，可以连接摄像头等网络设备。

无线条件下的Wi-Fi模块配置
随着人们对互联网的日益依赖，在无线网络时代下，Wi-Fi成
为了人们生活中不可或缺的一部分。

当我们需要在实际应用中使用Wi-Fi模块时，需要对其进行配置，以确保其能够稳定地
工作。

接下来，就来介绍一下如何配置Wi-Fi模块。

1、准备工作
在进行Wi-Fi模块配置之前，我们需要准备好一些工具和设备，具体如下：
①一台计算机或笔记本电脑；
②一台可以上网的路由器；
③一个Wi-Fi模块设备。

2、连接Wi-Fi设备
将Wi-Fi模块设备与电脑连接，然后进入Wi-Fi管理页面，寻
找Wi-Fi连接。

然后就可以输入一个网络名称（也叫SSID）
以及密码（如果该网络需要密码才能连接的话）。

3、配置Wi-Fi模块
在Wi-Fi设备成功连接到网络后，需要进入Wi-Fi模块设置页
面进行WiFi参数配置，包括接入点（AP）的名称和密码、网
络类型、IP地址等。

配置完成后，用户可以保存这些配置。

此后，只需将Wi-Fi模块设备连接到电源上，即可在智能手机、平板电脑、电脑等设备上使用该网络。

4、测试连接
在完成Wi-Fi模块的配置后，不要忘了测试连接，以确保连接成功。

用户可以使用电脑或移动设备进行连接测试，同时也可以测试Wi-Fi信号的稳定性，例如测试下载速度、延迟时间、Wi-Fi信号强度等。

总之，对于普通用户而言，配置Wi-Fi模块并不难，只需注意一些细节和步骤即可。

当然，对于一些高级用户而言，如需更深层次的Wi-Fi模块设置，还需要一定的技术基础才可以。

无线模块使用说明书
一、产品概述
无线模块是一种便捷、高效的电子设备，采用无线通信技术，
使设备在无需布线的情况下进行数据传输和通信。

本文档旨在为用
户提供详细的无线模块使用说明，帮助用户快速了解和使用该产品。

二、产品特点
1. 高效便捷：无线模块采用无线通信技术，可以实现设备之间
的快速数据传输和通信，避免了繁琐的布线。

2. 稳定可靠：采用先进的无线通信技术，使数据传输更加稳定
可靠，减少了传输过程中的数据丢失率。

3. 灵活易用：无线模块与设备连接简单方便，只需要进行简单
的设置即可实现设备间的快速通信。

三、产品安装与连接
1. 确保所有设备都处于关机状态。

2. 将无线模块插入需要进行无线通信的设备的对应插槽中，并
确保插紧。

3. 打开设备电源，并确保无线模块的电源指示灯正常亮起。

4. 对无线模块进行必要的设置，如设置连接方式、配置网络参
数等。

四、使用方法
1. 网络连接
根据设备的需求，选择合适的连接方式，如Wi-Fi、蓝牙等。

2. 配置网络参数
根据实际情况，配置无线模块的网络参数，包括网络名称、密
码等，确保连接的网络能够正常工作。

3. 设备通信
配置完成后，设备之间即可通过无线模块进行数据传输和通信。

用户可根据实际需求，自行编写代码或使用相应的软件进行通信。

五、常见问题解决。

EQ Wifi模块使用说明
一、设置WIFI参数
1.使用串口线连接电脑和wifi设备，给wifi设备上电，等待35秒。

2.打开wifi配置工具，
3.选择连接的串口号，点击“搜索Wifi设备”，在状态栏显示搜索到的WIfi设备，及串口波特率。

出厂默认Wifi名称是“EQ-Wifi”，密码12345678，加密方式为WPA2，串口的波特率为57600，网络端口为8000，默认IP是192.168.1.254，子网掩码是255.255.255.0.
4.根据需要自行设置Wifi设备的各个参数，包括无线网络名称，加密方式，密码一般是8到16个数字，可以选择加密或者不加密，波特率为wifi设备的串口波特率，端口为无线网络的端口，修改之后点击“设置参数”，
状态栏提示设置成功。

二、连接无线模块
通过串口线或网线将wifi设备与控制卡连接，给wifi设备上电，等待35秒。

在电脑上打开无线网络连接，找到已经设置好的无线网络EQ-WIfi，输入密码12345678，然后连接。

此时，Wifi设置完成，可正常使用。

三、通过WIFI发送节目
1.打开EQ一卡通2013版，进入设置屏参，将屏幕端口改为设置Wifi时的端口（默认8000），IP地址设置为Wifi的IP （默认19
2.168.1.254），加载屏参。

2.编辑节目，完成后直接点击发送按钮，节目数据将通过Wifi 模块的串口线或网线发送到控制卡。

WiFi模块是一种用于实现无线网络连接的硬件设备，常用于物联网、智能家居、无线传感器网络等领域。

以下是一般的WiFi模块的使用步骤：
1.连接电源：将WiFi模块与电源连接，通常是通过连接电源适配器或其他电源供应器。

2.连接到主控设备：将WiFi模块与主控设备（如单片机、微控制器）连接，通常使用UART、SPI或I2C等串行通信接口进行连接。

3.配置网络参数：使用主控设备通过串口或其他通信方式，向WiFi模块发送指令以配置网络参数。

参数包括WiFi热点名称（SSID）、密码、加密方式等。

4.网络连接：使用WiFi模块提供的接口函数，在主控设备上编写代码，使用配置好的网络参数连接到指定的WiFi网络。

通常需要使用认证信息（如用户名和密码）进行网络连接。

模块会向指定的WiFi路由器发送连接请求，并获取IP地址。

5.数据传输：一旦在WiFi网络中成功建立连接，就可以使用网络传输数据。

可以通过打开Socket连接，使用TCP或UDP协议进行数据传输。

具体的数据传输方式和协议根据应用需求而定。

需要注意的是，不同的WiFi模块具体使用步骤可能会有所不同。

因此，在使用特定的WiFi模块时，应仔细阅读相关的技术文档和指南，了解具体的使用方法和函数接口。

另外，为了确保网络安全，建议采取一些安全措施，如使用加密网络、启用密码保护等，以保护通信过程中的数据安全。

wifi模块的参数
WiFi模块的参数包括以下几个方面：
1. 无线网络标准：WiFi模块支持的无线网络标准可以是80
2.11a/b/g/n/ac/ax 等。

不同的无线网络标准具有不同的传输速率和频段支持。

2. 传输速率：WiFi模块的传输速率通常以Mbps（兆比特每秒）为单位。

较新型的WiFi模块可能支持更高的传输速率。

3. 频段支持：WiFi模块可以支持单频段或者双频段。

单频段通常指2.4GHz频段，双频段则指2.4GHz和5GHz频段。

双频段WiFi模块具有更高的传输速率和更低的干扰。

4. 功耗：WiFi模块的功耗会直接影响其在移动设备等电池供电设备中的使用寿命。

低功耗的WiFi模块可延长设备的电池续航时间。

5. 天线类型：WiFi模块可以有内置天线或外置天线接口。

外置天线接口可以提供更好的信号覆盖和传输距离。

6. 接口：WiFi模块的接口可以是UART、SPI、I2C等，用于与主控芯片或其他外设的通信。

7. 安全性：WiFi模块可以支持WPA2、WPA3等安全协议，用于保护网络连接的安全性。

8. 支持的操作系统和协议栈：WiFi模块可能需要特定的操作系统和协议栈支持，如支持Linux系统或者TCP/IP协议栈等。

9. 尺寸和封装形式：WiFi模块的尺寸和封装形式需要根据具体的应用场景选择，比如表面贴装技术（SMT）封装、模块封装等。

以上是一些常见的WiFi模块参数，实际应用中还需要根据具体需求和项目要求选择合适的WiFi模块。

wifi模块解决方案无线网络技术的普及和便利性的需求使得WiFi技术成为了现代社会不可或缺的一部分。

为解决WiFi网络信号覆盖的问题，WiFi模块解决方案应运而生。

本文将为您介绍WiFi模块解决方案的基本原理、应用领域、优势以及未来的发展趋势。

一、WiFi模块解决方案的基本原理WiFi模块解决方案基于无线局域网技术，通过一定的硬件和软件配置，实现了无线网络的连接和数据传输。

其基本原理可以简要概括为以下几点：1. 硬件组成：WiFi模块通常由射频芯片、基带处理器、天线和封装等组成。

其中，射频芯片负责处理电子信号的收发，基带处理器负责对信号进行解调和编码等操作，而天线则负责接收和发送无线信号。

2. 网络协议：WiFi模块采用的是IEEE 802.11系列协议，其中最常用的是IEEE 802.11b/g/n/ac。

这些协议规定了无线网络的通信标准，确保了设备之间的互操作性和兼容性。

3. 配置设置：WiFi模块可以通过一定的配置方式，连接到无线网络中。

用户可以通过手机、电脑或者其他设备，通过无线路由器的设置界面，将WiFi模块与网络进行配对和连接。

二、WiFi模块解决方案的应用领域WiFi模块解决方案具有广泛的应用领域，以下是几个典型的应用场景：1. 智能家居：WiFi模块可以用于智能家居领域，将家居设备连接到无线网络中，实现远程监控和智能控制。

例如，通过手机App可以随时随地控制家里的灯光、暖气等。

2. 工业自动化：WiFi模块可以用于工业自动化领域，实现设备之间的无线通信和数据传输。

例如，可以通过WiFi模块实现设备的远程监测、远程参数设置等功能。

3. 无人机控制：WiFi模块可以用于无人机控制系统，通过无线网络实现遥控和数据传输。

例如，无人机可以通过WiFi模块与操控者进行数据交互，实现更加精准的飞行控制。

4. 物联网应用：WiFi模块可以用于物联网应用，实现设备之间的互联互通。

通过WiFi模块，各种设备可以实现数据共享和互操作，促进智能化的发展。

E103-W12系列超低功耗串口WiFi模块通信配置教程E103-W12系列超低功耗串口WiFi模块的功能繁多，在使用之前需要配置相关参数，然后才能正常的工作。

在以下的使用教程中，加*的是必须执行的操作，其他模式使用时请根据自己的需求设置。

本文会详细介绍WiFi模块STA模式/AP模式下的TCP通信教程、STA模式下UDP传输通信教程、串口WiFi模块透传模式配置教程、超低功耗WiFi 模块高速传输指令配置等教程串口WiFi模块与PC端的通信一、模块做STA与PC的TCP server通信模块在STA角色下要实现与PC通信需要保证PC和模块块处于同一局域网。

这里我们模块做STA与PC的TCP的server进行通信,下一小节模块做AP与PC的TCP client进行通信；其余组合也是类似的。

1、设置模块为STA模式，然后重启生效：AT+CWMODE=0；重启：AT+RST。

2、连接到电脑所在网段的路由器：AT+CWJAPA=TST-2.4G,TST12345678，连接成功后会打印连接的wifi名子和分配到的ip地址。

3、打开网络调试助手，开启一个TCP Server。

网络调试助手的本机地址需要与模块的ip地址在同一网段：4、串口WiFi模块连接到TCP Server：AT+CIPSTART=192.168.2.25,8080，返回：+CIPSTART:1OK。

5、使用指令向TCP server发送数据：AT+CIPSEND=1,10,192.168.2.25,8080,123456789。

6、查看网络调试助手发现收到了数据：7、网络调试助手向模块发送数据，模块收到数据打印：8、整个操作步骤。

二、WiFi模块做AP与PC的TCP client通信1、设置模块为AP模式：AT+CWMODE=1。

2、复位模块：AT+RST。

3、设置AP的IP址：AT+CIPIP=1,192.168.10.1,255.255.255.0,192.168.10.1。

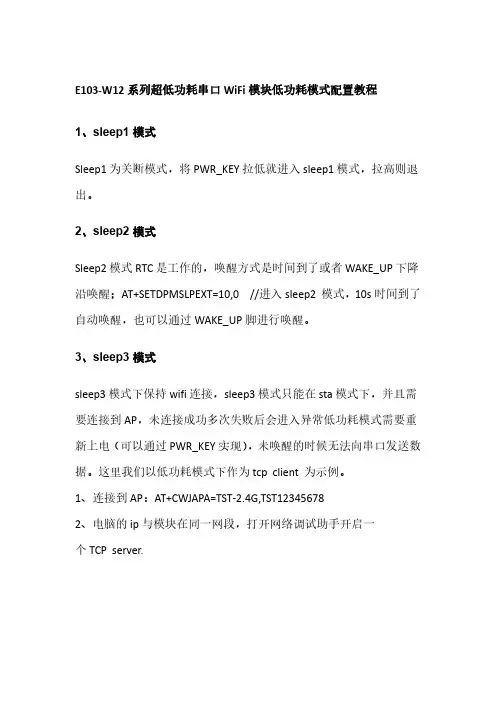

E103-W12系列超低功耗串口WiFi模块低功耗模式配置教程1、sleep1模式Sleep1为关断模式，将PWR_KEY拉低就进入sleep1模式，拉高则退出。

2、sleep2模式Sleep2模式RTC是工作的，唤醒方式是时间到了或者WAKE_UP下降沿唤醒；AT+SETDPMSLPEXT=10,0//进入sleep2模式，10s时间到了自动唤醒，也可以通过WAKE_UP脚进行唤醒。

3、sleep3模式sleep3模式下保持wifi连接，sleep3模式只能在sta模式下，并且需要连接到AP，未连接成功多次失败后会进入异常低功耗模式需要重新上电（可以通过PWR_KEY实现），未唤醒的时候无法向串口发送数据。

这里我们以低功耗模式下作为tcp client为示例。

1、连接到AP：AT+CWJAPA=TST-2.4G,TST123456782、电脑的ip与模块在同一网段，打开网络调试助手开启一个TCP server.3、模块连接到PC端的TCP Server上：AT+CIPSTART=192.168.2.101,80804、保存当前状态，准备进入低功耗：AT+CIPSAVE5、进入低功耗：AT+DPM=16、进入sleep3模式下，模块会周期性的醒来接收数据，一段时间上报一次。

正常情况下平均功耗在150ua左右，但部分路由器的wifi帧会让模块应答导致一直回复功耗会变的很大大，大概1ma左右；ap网络质量不好的时候也会导致平均功耗变大。

这里我们是使用TP-LINK的路由器，平均功耗在150ua左右，也可使用手机开热点验证。

7、在低功耗模式下，我们网络调试助手向模块发送数据是可以接收的，如下图：8、模块发送数据需要唤醒，WAKE_UP脚下降沿唤醒，需要在1s内发送AT+CLRDPMSLPEXT指令展示退出低功耗不然又会进入低功耗状态，串口是无法使用的。

9、模块唤醒后向pc端的tcp server发送数据，发送完成后通过AT+SETDPMSLPEXT进入低功耗，示例：AT+CIPSEND=1,10,192.168.2.101,8080,123456789AT+SETDPMSLPEXT。

ESP-12F WiFi模块免责申明和版权公告本文中的信息，包括供参考的URL地址，如有变更，恕不另行通知。

文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。

本文档不负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。

本文档在此未以禁止反言或其他方式授予任何知识产权使⽤许可，不管是明示许可还是暗示许可。

Wi-Fi联盟成员标志归Wi-Fi联盟所有。

文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。

注意由于产品版本升级或其他原因，本手册内容有可能变更。

深圳市安信可科技有限公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。

本手册仅作为使用指导，深圳市安信可科技有限公司尽全力在本手册中提供准确的信息，但是深圳市安信可科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。

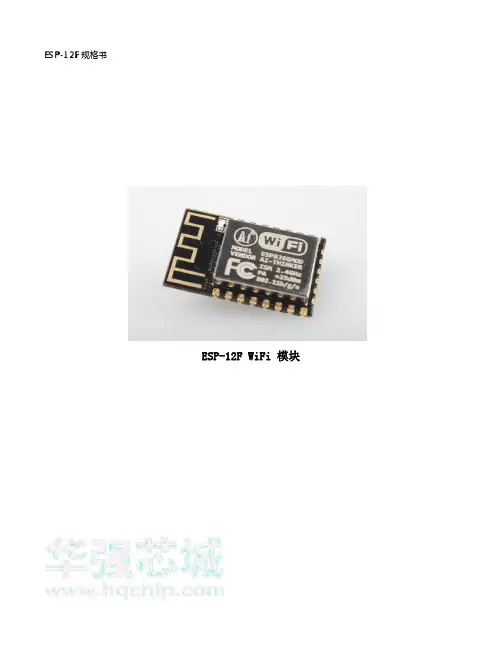

1.产品概述ESP-12F WiFi模块是由安信可科技开发的，该模块核心处理器ESP8266在较小尺寸封装中集成了业界领先的Tensilica L106超低功耗32位微型MCU，带有16位精简模式，主频支持80MHz和160MHz，支持RTOS，集成Wi-Fi MAC/BB/RF/PA/LNA，板载天线。

该模块支持标准的IEEE802.11b/g/n协议，完整的TCP/IP协议栈。

用户可以使用该模块为现有的设备添加联网功能，也可以构建独立的网络控制器。

ESP8266是高性能无线SOC，以最低成本提供最大实用性，为WiFi功能嵌入其他系统提供无限可能。

图1ESP8266EX结构图ESP8266EX是一个完整且自成体系的WiFi网络解决方案，能够独立运行，也可以作为从机搭载于其他主机MCU运行。

ESP8266EX在搭载应用并作为设备中唯⼀的应⽤处理器时，能够直接从外接闪存中启动。

wifi模块用法【最新版】目录1.WIFI 模块简介2.WIFI 模块的连接方式3.WIFI 模块的配置方法4.WIFI 模块的使用注意事项5.WIFI 模块的常见问题及解决方法正文一、WIFI 模块简介WIFI 模块，即无线网络模块，是一种能够实现无线网络连接的硬件设备。

它通过接收无线信号，将其转化为有线信号，从而让电子设备可以连接到网络，进行数据传输和信息交流。

WIFI 模块广泛应用于智能家居、工业自动化、物联网等领域。

二、WIFI 模块的连接方式1.通过 USB 接口连接：这种方式是最常见的连接方式，将 WIFI 模块通过 USB 接口连接到电脑或其他设备上，然后通过驱动程序进行配置和连接。

2.通过 SPI 接口连接：这种方式适用于嵌入式系统或单片机，通过SPI 接口将 WIFI 模块与主控芯片相连，然后通过 AT 命令进行配置和连接。

3.通过 TTL 接口连接：这种方式适用于数字电路系统，通过 TTL 接口将 WIFI 模块与主控芯片相连，然后通过 AT 命令进行配置和连接。

三、WIFI 模块的配置方法1.通过网页配置：大部分 WIFI 模块都支持通过网页进行配置，只需要打开设备的浏览器，输入 WIFI 模块的 IP 地址，即可进入配置界面进行设置。

2.通过 AT 命令配置：适用于通过 SPI 或 TTL 接口连接的 WIFI 模块，通过串口工具发送 AT 命令，对 WIFI 模块进行配置。

四、WIFI 模块的使用注意事项1.在使用 WIFI 模块时，应确保设备与 WIFI 模块之间的连接稳定可靠。

2.在配置 WIFI 模块时，应确保所设置的参数正确无误，以免导致设备无法连接网络。

3.在使用过程中，应避免频繁断开和连接网络，以免对 WIFI 模块造成损坏。

五、WIFI 模块的常见问题及解决方法1.无法连接网络：可能是因为设备与 WIFI 模块之间的连接有问题，或者是 WIFI 模块的配置参数有误。

USR‐WIFI232模块配置
一、 Client模式
1、给模块上电
2、在电脑端插上USB无线网卡，修改电脑的IP为自动获取，如下图
3、搜索无线网络，选择HF-A11x_AP,连接到模块
4、在IE中输入10.10.100.254登陆到模块，用户名和密码都是admin
5、进入模块配置页面，将模块工作模式设置为Station模式
6、设置无线终端接口如下
7、应用程序设置如下
8、点击模块管理，重启模块，使设置生效。

1、按同样的方法登陆到模块，模式选择下，同样为Station模式，无线终端接口设置如下图
2、应用程序设置如下图：
3、重启模块，使设置生效。

三、 路由器设置
1、用有线连接到路由器，输入192.168.1.1登陆，在“无线设置->基本设置”设置如下：
2、“无线安全设置”设置如下：
3、在“DHCP服务器->DHCP服务”设置如下：
4、重启，使设置生效
四、 测试
将server和client模块及路由器上电，在电脑上登陆路由器，在“无线设置->主机状态”中可看到连接至路由器的模块MAC，在“DHCP->客户端列表”中可看到模块的IP。

在浏览器里输入模块的IP，就可以直接登陆到模块，可检查参数是否设置成功。

注意：server 模块是静态IP，直接输入192.168.1.254可登陆到它。

ESP8266 Phy Init Bin Parameter Configuration GuideVersion 1.0Espressif SystemsCopyright © 2018About This Guide This guide provides the parameter configuration for ESP8266 phy init bin.Release NotesDate Version Release notes2018.12V1.0Initial releaseDocumentation Change NotificationEspressif provides email notifications to keep customers updated on changes totechnical documentation. Please subscribe at https:///en/subscribe.CertificationDownload certificates for Espressif products from https:///en/certificates.Table of Contents....................................................................................... 1.Structure of ESP8266 Phy Init Bin 1.................................................................................... 2.Check Bits for ESP8266 Phy Init Bin 2.......................................................................................... 3.Version of ESP8266 Phy Init Bin 3............................................................................................... 4.Selection of Crystal Oscillator 4.......................................................................................................... 5.Six Levels of TX Power 5.......................................................................................... 6.TX Power for Various Data Rates 6.................................................................................................................... 7.TX Power Limits 7..........................................................................................7.1.Value Range of the TX Power Limits 77.2.Parameters for the TX Power Limits 7................................................................................................................................................................................................................. 8.RF Calibration 91. Structure of ESP8266 Phy Init Bin 1.Structure of ESP8266 Phy InitBin ESP8266 phy init bin is comprised of a 128-byte phy init data as shown in Table 1-1:Table 1-1. Structure of ESP8266 Phy Init BinName Sizephy init data128 bytes2. Check Bits for ESP8266 Phy Init Bin 2.Check Bits for ESP8266 PhyInit Bin The check bits for ESP8266 phy init bin are stored in byte zero of phy init data, and therelevant parameter is Init_bin_magic with default value of 0x5. The check bits are used forverifying the data location in ESP8266 phy init bin. If the parameter value is the same asthe default value when reading data, it is assumed that data are stored correctly inESP8266 phy init bin.Table 2-1. Check Bits for ESP8266 Phy Init BinLocation in phy init data Parameter Name Default Value Description0Init_bin_magic5For check3. Version of ESP8266 Phy Init Bin3.Version of ESP8266 Phy InitBinThe version information of ESP8266 phy init bin is stored in byte 1 of phy init data.For example, ESP8266_esp_data_bin_v08.bin represents Version 08, which is stored inbyte 1 as 0x8.Table 3-1. Version of ESP8266 Phy Init BinLocation in phy init data Parameter Name Default Value Description1Init_bin_version8phy init bin version4. Selection of Crystal Oscillator 4.Selection of Crystal OscillatorThe parameter crystal_sel allows you to select a crystal oscillator. The available options aregiven in Table 4-1. Currently, ESP8266 mainly supports 26 MHz and 40 MHz crystaloscillators.Table 4-1. Selection of Crystal OscillatorLocation in phy init data Parameter Name Default Value Description48crystal_sel10: 40 MHz crystal oscillator 1: 26 MHz crystal oscillator 2: 24 MHz crystal oscillator5. Six Levels of TX Power 5.Six Levels of TX PowerTX power can be switched between six levels. The indexes for the six levels are thenumbers from 0 to 5 at the end of the parameter names. For example, the index fortxpwr_qdb_0 is 0, representing the maximum TX power. From txpwr_qdb_0 totxpwr_qdb_5, the TX power decreases progressively.Default TX power settings can be found in Table 5-1.Table 5-1. Six Levels of TX PowerLocation in phy init data Parameter Name Default Value Unit Actual TX Power34txpwr_qdb_0780.25 dB19.5 dBm35txpwr_qdb_1740.25 dB18.5 dBm36txpwr_qdb_2700.25 dB17.5 dBm37txpwr_qdb_3640.25 dB16 dBm38txpwr_qdb_4600.25 dB15 dBm39txpwr_qdb_5560.25 dB14 dBm6. TX Power for Various Data Rates 6.TX Power for Various DataRates You can choose from any of the six TX power levels for different data rates. The columnDefault value in Table 6-1 contains the TX power index.Table 6-1. TX Power for Various Date RatesLocation in phy init data Parameter Name Data rate/mode DefaultValueDescription40txpwr_index_0MCS0, 1 Mbit/s, 2 Mbit/s, 5.5 Mbit/s, 11 Mbit/s,6 Mbit/s, 9 Mbit/s0Select txpwr_qdb_041txpwr_index_1MCS1, 12 Mbit/s0Select txpwr_qdb_0 42txpwr_index_2MCS2, 18 Mbit/s1Select txpwr_qdb_1 43txpwr_index_3MCS3, 24 Mbit/s1Select txpwr_qdb_1 44txpwr_index_4MCS4, 36 Mbit/s2Select txpwr_qdb_2 45txpwr_index_5MCS5, 48 Mbit/s3Select txpwr_qdb_3 46txpwr_index_6MCS6, 54 Mbit/s4Select txpwr_qdb_4 47txpwr_index_7MCS75Select txpwr_qdb_596txpwr_index_11b_en802.11b00: use txpwr_index_0 toset TX Power for 802.11b1: use bytes 97 and 98 toset TX Power for 802.11b97txpwr_index_11b_01 Mbit/s,2 Mbit/s0Select txpwr_qdb_098txpwr_index_11b_15.5 Mbit/s, 11 Mbit/s0Select txpwr_qdb_07. TX Power Limits7.TX Power LimitsThe TX power limits have been set mainly to limit the maximum powers for channels 1, 11,13 and 14 in order to conform to the certification test results.7.1.Value Range of the TX Power LimitsThe TX power limits are set against the six levels. The value range of the limits is [0:5],which includes the values presented in Table 7-1.7.2.Parameters for the TX Power LimitsThe parameters for the TX power limits are specified in Table 7-2. For example, if the valueof byte 78 is set to 2, the bytes 30-33 are enabled to configure the maximum TX powers for channels 1, 11, 13 and 14.Table 7-1. Values of the TX Power Limits ValueTX Power Limit (Unit: 0.25 dB)0txpwr_qdb_01txpwr_qdb_12txpwr_qdb_23txpwr_qdb_34txpwr_qdb_45txpwr_qdb_5Table 7-2. Parameters for the TX Power Limits Location inphy init data Parameter name Default value Description78fcc_enable 00: disable bytes 30-331: reserved2: enable bytes 30-33 to set maximum TXpower30mpwr_chan10Set the maximum TX power for 802.11 b/g/n mode at channel 1, range [0:5]. 0xf8 isan invalid parameter.31mpwr_chan110Set the maximum TX power for 802.11 b/g/n mode at channel 11, range [0:5]. 0xf8is an invalid parameter.7. TX Power Limits32mpwr_chan130Set the maximum TX power for 802.11 b/ g/n mode at channel 13, range [0:5]. 0xf8 is an invalid parameter.33mpwr_chan140Set the maximum TX power for 802.11 b/ g/n mode at channel 14, range [0:5]. 0xf8 is an invalid parameter.8. RF Calibration 8.RF CalibrationThe values of the parameter RF_calibration are shown in Table 8-1. To ensure better RFperformance, it is recommend to set RF_calibration to 3, otherwise the RF performancemay become poor.Table 8-1. Parameter of RF CalibrationLocation inphy init dataParameter name Default value Description114RF_calibration30 & 1: only used for setting TX power 2: No RF calibration3: Conduct all RF calibrationDisclaimer and Copyright NoticeInformation in this document, including URL references, is subject to change without notice.THIS DOCUMENT IS PROVIDED AS IS WITH NO WARRANTIES WHATSOEVER,INCLUDING ANY WARRANTY OF MERCHANTABILITY , NON-INFRINGEMENT, FITNESS FOR ANY PARTICULAR PURPOSE, OR ANY WARRANTY OTHERWISE ARISING OUT OF ANY PROPOSAL, SPECIFICATION OR SAMPLE.All liability, including liability for infringement of any proprietary rights, relating to use of information in this document is disclaimed. No licenses express or implied, by estoppel or otherwise, to any intellectual property rights are granted herein.The Wi-Fi Alliance Member logo is a trademark of the Wi-Fi Alliance. The Bluetooth logo is a registered trademark of Bluetooth SIG.All trade names, trademarks and registered trademarks mentioned in this document are property of their respective owners, and are hereby acknowledged. Copyright © 2018 Espressif Inc. All rights reserved.Espressif IoT Team。

第八、下拉屏幕刷新，用户会看到：
UnRegistered 第九、点击在线的设备后，进入以下界面，用户即可对设备进行控制操作。
第四、点击 New，开始配置模块会看到下面的界面：
UnRegistered 第五、在对应的提示框中输入 WIFI 账号和密码。（这里的 WIFI 指可以连接外网的）
第六、点击配置后，会看到下面的界面：
UnRegistered
UnRegistered 第七、在提示 AP 连接成功后，用户可以后退到以下界面。
g PIN 9：接 10K 下Biblioteka 电阻到 GND e PIN 10：NC
PIN 11：接 200 欧电阻到 VCC
R PIN 12：NC
PIN 13：NC
n PIN 14：接 GND U 3、 手机 APP 版本介绍：
目前提供的版本是：IOT_Espressif_0.5.6_release.apk 打开 APP 软件后，客户需要先用邮箱注册一个账号。申请成功后，用账号登录软件。 界面如下：
ESP_WIFI 使用说明
1、 WIFI 模块的管脚图：
2、 具体的连接介绍：
d PIN 1：接 Vcc3.3 e PIN 2：接 GND r PIN 3：接外置天线端子 te PIN 4：接 10K 上拉电阻到 VCC
PIN 5：NC
is PIN 6：接三色 LED 的绿色控制端口
PIN 7：接三色 LED 的红色控制端口 PIN 8：接三色 LED 的蓝色控制端口
4、 WIFI 的使用介绍： 首先、在有 wifi 的情况下（可以连接外网的 WIFI 网络），登录 app 软件。
d 其次、在手机的 WIFI 中，找到对应的模块的 WIFI 网络（名称为 ESP_XXXX）并连

Wifi模块无线组网配置指导说明Wifi模块（Create-Wifi232）进行的无线组网可以替代公司现在使用的Neport-L（Create-NetPort232）有线组网，他们之间除了两者的配置参数不同以外，公司现有的具备联网功能的设备均可以使用wifi模块无线组网。

一：wifi的配置1.配置时需要的工具设备：PC机，无线网卡 (或者带无线网卡的笔记本),无线路由器。

以下配置说明以PC机+无线网卡(型号：MW150U 2.0)+无线路由器(型号：TL-WR840N)为例来图解配置过程。

2.使用wifi模块前，需要进行模块工作参数的配置。

模块出厂时，默认工作模式为Adhoc，SSID 名称 mywifi，IP 地址是 192.168.1.2。

3.安装无线网卡的驱动。

无线网卡驱动的安装方法这里不作详叙，详情请参见与无线网卡配套的光盘，里面有配置指南及驱动程序，里面有详细的图文解说。

4.将PC机的有线网络拔掉或者禁用，插上无线网卡，将wifi模块上电，进行wifi热点的扫描，会发现一个“mywifi”的无线网络，如图1 所示，点击进行连接。

图1 mywifi 网络5.登录web管理页面在IE 中键入http://192.168.1.2，进入登录界面，见图2。

输入用户名：admin，密码：1234，登录后进入配置页面，见图2。

图2 登录界面6.配置页面图3 配置页面7.网络配置当有多个wifi模块组成网络时，每个wifi模块的IP必需保证在同一IP段内，但是又不能重复。

图4 IP 设置界面8.传输配置图5 传输设置界面9.连接配置传输模式1) TCP_SERVER 模式模块用于数据服务，它接收串口数据并作缓冲，网络中的节点向模块发出数据获取指令时，模块把缓冲的串口数据发给该节点。

服务端口号：812) TCPC_LIENT 模式用于串口和wifi 网络间的双向数据透明传输，模块工作在client 方式，通讯协议TCP/IP。

无线移动模块TK-W-01规格使用说明V2.02013 深圳市同科联赢科技有限公司目录1概述 (3)2功能模块图 (6)3硬件结构说明 (8)4软件使用说明 (9)4.1登陆界面 (9)4.2无线设备状态 (10)4.2.1系统信息 (10)4.2.2 Internet配置 (10)4.2.3局域网 (11)4.3网络设置 (11)4.3.1无线外网设置 (12)4.3.2局域网设置 (13)4.4无线网络设置 (14)4.4.1无线连接设置 (14)4.4.2链接状态 (18)4.4.3无线扫描 (20)4.4.4漫游设置 (20)5设备规格参数 (22)5.1. 硬件规格/ Hardware Specification (22)5.2. 软件规格/ Software Specification (23)6 使用举例 (24)1概述无线移动模块TK-W-01是一款全新的产品，采用了嵌入式设计，其功能为有线(10/100M以太网络)和无线（WIFI）之间做一个智能转换，为有线终端设备加入到WIFI的网络提供了便捷的方式。

可以广泛的使用在矿山、工厂、隧道、林业、交通等应用场所。

一、功能说明1、将固定型IP设备转换成WIFI无线移动型IP设备2、转换完成的IP型设备，可以在多个WIFI信号之间自动切换，切换速度小于1SEC，当然，您的WIFI信号必须设置成相同的SSID和PASSWORD，但是信道可以不同。

二、连接方法说明：1、网口1和网口2是平行的，没有固定特指哪个固定连接位，在移动模块上面的两个网口，您可以任意连接；2、本模块总共有三个IP地址：局域网地址（管理地址，默认为192.168.169.1）此地址为本模块的管理地址，设置界面上称为局域网地址。

您可以自己定义，但是必须牢记，因为这个地址将来有两个用途，第一是通过本模块采用有线的方式直接连接到计算机上时，设置本模块，第二是通过网线与此模块连接的固定型Ip设备，其网关必须设置成这个地址。
