先进铣削加工方法及技术装备随着科学的发展以及制造技术的极大提高，我们机械加工中的加工技术也随之变得更加先进，磨削、铣削这一类的加工工艺成为了机械加工中不可或缺的一部分。

随着加工工艺水平的上升，加工变得高效便捷，精密度大大提高，从原来的手动加工演变成近现代机械加工，在机械加工基础上更近一步，变成了精密加工，也称先进加工。

在我国近现代过程中，我国的机械制造行业由落后于人到现在的奋起直追，由一穷二白到现在的百舸争流。

我国的制造业打破外来的种种限制，得到了长足的发展，并且相关技术逐步接近世界先进水平。

现分析国内外铣削技术的应用以及相关设备。

铣削指的是使用旋转的多刃刀具切削工件，是一种高效率的加工方法。

铣削与车以及磨削在机械制造加工上始终难分高下，这三者都是去除材料的加工方法，而铣削一般在铣床或镗床上进行，适用于加工平面、沟槽以及各种成形面（如花键、齿轮和螺纹）和模具的特殊形面等。

铣削加工在加工简单结构有很大的优势，并且包容性强，能加工形状复杂的工件，同时加工精度比较高，省去了二次抛光的工序，并且对于材料的选择上限制较小，加工效率高。

如今铣削加工的先进加工方法有斜坡铣、螺纹插补、摆线铣削、推拉式仿形铣削、插铣、等高线铣削、钻削、微铣削。

关键词：机械；铣削加工；先进铣削第1章前言铣削加工作为零件粗加工精加工的主要加工方法，是机械加工的重要组成部分，目前已广泛应用于平面的粗、精加工。

许多锻造、铸造成型的工件需要进行进一步的精度加工才能达到精度要求，各类铣削机床也逐步更新性能指标以及精度范围。

目前铣削加工主要使用多刃刀具作为工具。

1.1先进机械制造技术的发展现状伴随着人类文明的不断进步，制造技术也在不断地丰富与发展。

从原始社会使用自然工具进行物品的加工与制作，到现今自动化智能化的产品加工数控机床，人类的制造水平不断提升，制造产品的工艺流程也变得越来越智能且高效。

先进制造技术这一专业名词首先由美国著名学者于上世纪八十年代中期提出，经过四十多年的发展，这一概念在学界以及产业界普遍运用。

在传统的勾边加工与铣底加工中，刀具处于全包埋状态，是典型的全刀宽切削，此时刀具受力大，排屑不畅，容易造成热量的聚积，会使刀具的寿命大幅度下降，甚至发生断刀。

针对这种情况，Ucancam开发了摆线加工功能，这是一种全新的加工方式，在所有的雕刻软件中，Ucancam首次将其融入到雕刻系统中，被应用于勾边加工与铣底加工中。

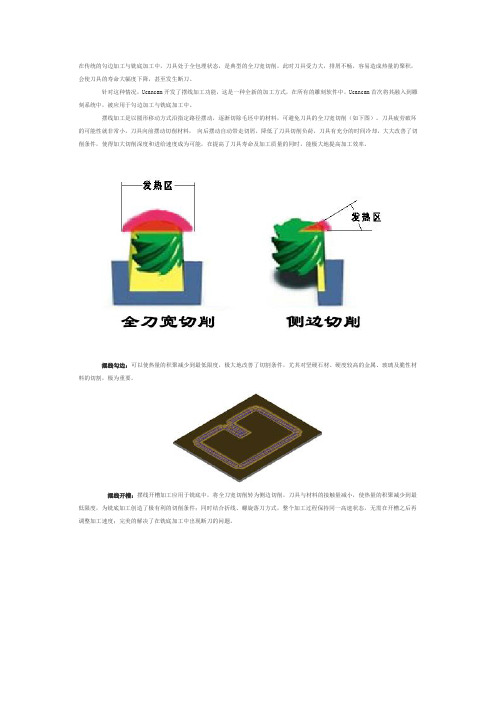

摆线加工是以圆形移动方式沿指定路径摆动，逐渐切除毛坯中的材料，可避免刀具的全刀宽切削（如下图）。

刀具疲劳破坏的可能性就非常小，刀具向前摆动切削材料，向后摆动自动带走切屑，降低了刀具切削负荷，刀具有充分的时间冷却，大大改善了切削条件，使得加大切削深度和进给速度成为可能，在提高了刀具寿命及加工质量的同时，能极大地提高加工效率。

摆线勾边：可以使热量的积聚减少到最低限度，极大地改善了切割条件，尤其对坚硬石材、硬度较高的金属、玻璃及脆性材料的切割，极为重要。

摆线开槽：摆线开槽加工应用于铣底中，将全刀宽切削转为侧边切削，刀具与材料的接触量减小，使热量的积聚减少到最低限度，为铣底加工创造了极有利的切削条件；同时结合折线、螺旋落刀方式，整个加工过程保持同一高速状态，无需在开槽之后再调整加工速度；完美的解决了在铣底加工中出现断刀的问题。

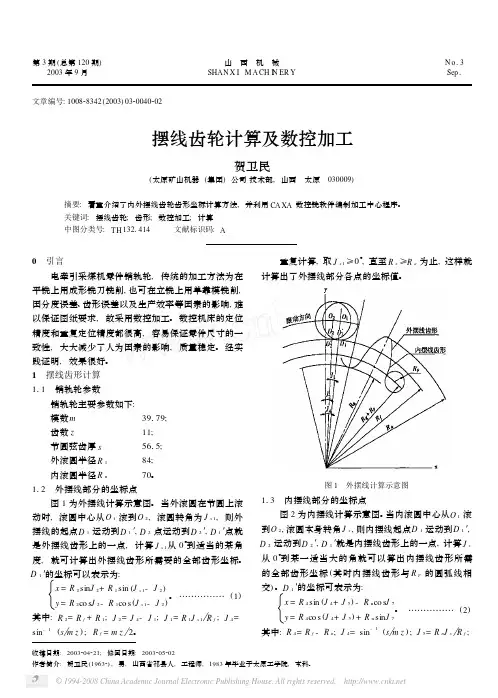

第3期(总第120期)2003年9月山　西　机　械SHAN X I M A CH I N ER Y N o 13Sep 1文章编号:100828342(2003)0320040202摆线齿轮计算及数控加工贺卫民(太原矿山机器(集团)公司技术部,山西　太原　030009)摘要:着重介绍了内外摆线齿轮齿形坐标计算方法,并利用CA XA 数控铣软件编制加工中心程序。
