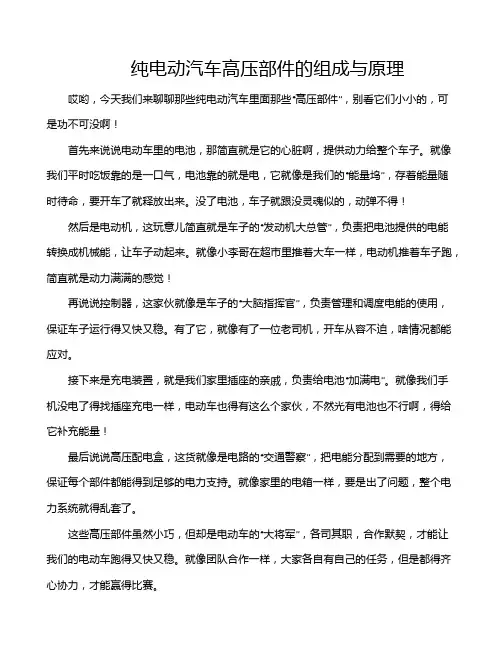

纯电动汽车高压部件的组成与原理哎哟，今天我们来聊聊那些纯电动汽车里面那些“高压部件”，别看它们小小的，可是功不可没啊！
首先来说说电动车里的电池，那简直就是它的心脏啊，提供动力给整个车子。

就像我们平时吃饭靠的是一口气，电池靠的就是电，它就像是我们的“能量坞”，存着能量随时待命，要开车了就释放出来。

没了电池，车子就跟没灵魂似的，动弹不得！
然后是电动机，这玩意儿简直就是车子的“发动机大总管”，负责把电池提供的电能转换成机械能，让车子动起来。

就像小李哥在超市里推着大车一样，电动机推着车子跑，简直就是动力满满的感觉！
再说说控制器，这家伙就像是车子的“大脑指挥官”，负责管理和调度电能的使用，保证车子运行得又快又稳。

有了它，就像有了一位老司机，开车从容不迫，啥情况都能应对。

接下来是充电装置，就是我们家里插座的亲戚，负责给电池“加满电”。

就像我们手机没电了得找插座充电一样，电动车也得有这么个家伙，不然光有电池也不行啊，得给它补充能量！
最后说说高压配电盒，这货就像是电路的“交通警察”，把电能分配到需要的地方，保证每个部件都能得到足够的电力支持。

就像家里的电箱一样，要是出了问题，整个电力系统就得乱套了。

这些高压部件虽然小巧，但却是电动车的“大将军”，各司其职，合作默契，才能让我们的电动车跑得又快又稳。

就像团队合作一样，大家各自有自己的任务，但是都得齐心协力，才能赢得比赛。

希望通过这篇文章，你能对电动车的高压部件有个大概的了解。

记住，虽然它们不会说话，但它们的作用却是非常关键的！。

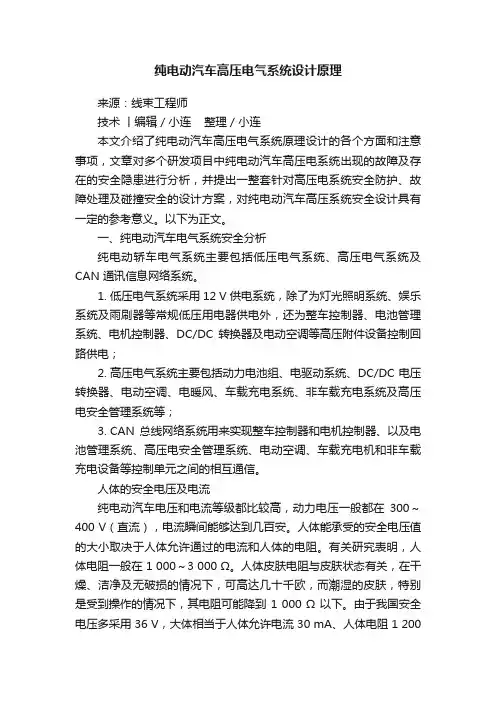

纯电动汽车高压电气系统设计原理来源：线束工程师技术丨编辑 / 小连整理 / 小连本文介绍了纯电动汽车高压电气系统原理设计的各个方面和注意事项，文章对多个研发项目中纯电动汽车高压电系统出现的故障及存在的安全隐患进行分析，并提出一整套针对高压电系统安全防护、故障处理及碰撞安全的设计方案，对纯电动汽车高压系统安全设计具有一定的参考意义。

以下为正文。

一、纯电动汽车电气系统安全分析纯电动轿车电气系统主要包括低压电气系统、高压电气系统及CAN 通讯信息网络系统。

1.低压电气系统采用 12 V 供电系统，除了为灯光照明系统、娱乐系统及雨刷器等常规低压用电器供电外，还为整车控制器、电池管理系统、电机控制器、DC/DC 转换器及电动空调等高压附件设备控制回路供电；2.高压电气系统主要包括动力电池组、电驱动系统、DC/DC 电压转换器、电动空调、电暖风、车载充电系统、非车载充电系统及高压电安全管理系统等；3.CAN 总线网络系统用来实现整车控制器和电机控制器、以及电池管理系统、高压电安全管理系统、电动空调、车载充电机和非车载充电设备等控制单元之间的相互通信。

人体的安全电压及电流纯电动汽车电压和电流等级都比较高，动力电压一般都在300～400 V（直流），电流瞬间能够达到几百安。

人体能承受的安全电压值的大小取决于人体允许通过的电流和人体的电阻。

有关研究表明，人体电阻一般在 1 000～3 000 Ω。

人体皮肤电阻与皮肤状态有关，在干燥、洁净及无破损的情况下，可高达几十千欧，而潮湿的皮肤，特别是受到操作的情况下，其电阻可能降到1 000 Ω 以下。

由于我国安全电压多采用 36 V，大体相当于人体允许电流 30 mA、人体电阻 1 200Ω的情况。

所以要求人体可接触的电动汽车任意2 处带电部位的电压都要小于36 V。

根据国际电工标准的要求，人体没有任何感觉的电流安全阈值是 2 mA，这就要求人体直接接触电气系统任何一处的时候，流经人体的电流应该小于2 mA 才认为整车绝缘合格。

新能源纯电动汽车高压系统的组成和设计一、新能源纯电动汽车高压系统的构成你想象一下，新能源纯电动汽车就像是一个大家庭，而高压系统，就是它的“大脑”，非常重要哦！高压系统的作用就是给整车提供动力和能量的支持，让汽车可以“跑得快，跑得远”。

不管是车主开车去上班，还是周末出去游玩，这个系统就像隐形的力量在背后默默付出。

你知道吗？它不仅仅负责让车子跑得快，还负责给车内的各种设备提供电力，就好比是给汽车装上一根超级强大的“电力管道”。

你得知道，这个系统不是随便谁都能接触的，它可是有点“危险”，毕竟是高压系统，一不小心可能会“电晕”你。

那它都包括哪些部分呢？高压电池肯定是必须的，毕竟没有电池，电动汽车能跑什么？电池就像是汽车的“心脏”，给它源源不断的能量。

然后就是高压电缆和连接器，这些就像是“血管”，把电池里的电流输送到汽车的各个部件。

还别忘了高压配电盒，它是系统的“指挥官”，负责控制电流的分配，让电流去哪里，哪儿又不能去，统统都在它的掌控之中。

电机驱动控制器，嗯，它就像是大脑发号施令，告诉电机怎么工作，怎么输出动力。

听起来是不是有点像一台复杂的机器，但其实它们每个小部件都在默默地合作，确保你的电动汽车顺利启动、加速、停下。

二、高压系统的设计特点你是不是也在想，这个高压系统这么复杂，设计起来一定难度很大吧？说难也难，说简单也简单，关键就是设计师要有过硬的“技术功底”。

安全性肯定是最重要的。

毕竟，电动车不像燃油车，车主和驾驶员更接近高压电流，一旦出点小问题，可就不好了。

所以，设计师要特别注重电池、电缆、连接器的隔离性和绝缘性，确保系统的每一部分都能防止短路、漏电等危险。

想象一下，如果电池和电缆都得到了良好的保护，车主坐在车里开车时就可以安心地享受驾驶乐趣了。

效率也是设计中不能忽视的一部分。

高压系统的效率越高，车子的续航能力就越强。

比如高压电池，如果它能提供更稳定、更高效的电力，电动汽车就能跑得更远，驾驶员也不用那么焦虑，途中找充电站的“麻烦”也少了。

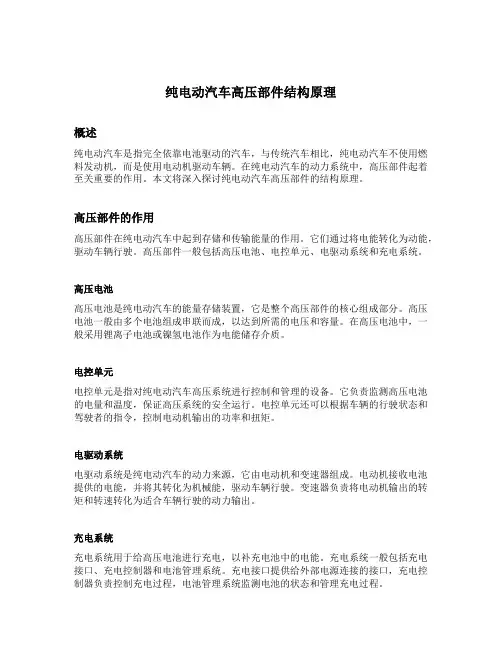

纯电动汽车高压部件结构原理概述纯电动汽车是指完全依靠电池驱动的汽车，与传统汽车相比，纯电动汽车不使用燃料发动机，而是使用电动机驱动车辆。

在纯电动汽车的动力系统中，高压部件起着至关重要的作用。

本文将深入探讨纯电动汽车高压部件的结构原理。

高压部件的作用高压部件在纯电动汽车中起到存储和传输能量的作用。

它们通过将电能转化为动能，驱动车辆行驶。

高压部件一般包括高压电池、电控单元、电驱动系统和充电系统。

高压电池高压电池是纯电动汽车的能量存储装置，它是整个高压部件的核心组成部分。

高压电池一般由多个电池组成串联而成，以达到所需的电压和容量。

在高压电池中，一般采用锂离子电池或镍氢电池作为电能储存介质。

电控单元电控单元是指对纯电动汽车高压系统进行控制和管理的设备。

它负责监测高压电池的电量和温度，保证高压系统的安全运行。

电控单元还可以根据车辆的行驶状态和驾驶者的指令，控制电动机输出的功率和扭矩。

电驱动系统电驱动系统是纯电动汽车的动力来源，它由电动机和变速器组成。

电动机接收电池提供的电能，并将其转化为机械能，驱动车辆行驶。

变速器负责将电动机输出的转矩和转速转化为适合车辆行驶的动力输出。

充电系统充电系统用于给高压电池进行充电，以补充电池中的电能。

充电系统一般包括充电接口、充电控制器和电池管理系统。

充电接口提供给外部电源连接的接口，充电控制器负责控制充电过程，电池管理系统监测电池的状态和管理充电过程。

高压部件的结构原理纯电动汽车的高压部件的结构原理主要包括能量转化、能量传输和能量管理三个方面。

能量转化能量转化是指高压部件将电能转化为动能的过程。

电能通过电控单元的调控输入到电动机中，电动机将电能转化为机械能，推动车辆前进。

在这个过程中，电池将储存的能量释放出来，供电动机使用。

能量传输能量传输是指高压部件将电能从高压电池传输到电动机的过程。

高压电池提供电能，通过电控单元传输给电动机，驱动车辆行驶。

在能量传输过程中，需要通过高压线路和连接器将电能从高压电池传输到电动机。

氢能源纯电动汽车高压系统的组成和设计1前言汽车作为重要的交通工具，为人们生活带来便捷和舒适的同时，也带来了诸多负面影响，能源消耗、环境污染和温室效应已经成为全球性难题，寻求替代能源、发展绿色交通刻不容缓。

新能源汽车以汽油、柴油之外的非常规的车用替代燃料或者电能、太阳能等动力能源，具有污染小、噪声低、转换效率高、使用成本低等优点，被视为汽车工业节能减排、减少对石油依存的最有效途径。

我国传统汽车工业基础相对薄弱，技术创新能力较低，许多关键核心技术受制于人，与汽车工业发达国家之间差距仍然较大。

目前，国务院印发的《“十二五”国家战略性新兴产业发展规划》中将新能源汽车列入七大战略新兴产业之一，在国家政策的大力支持下，行业发展迅速，我国汽车工业以纯电驱动作为技术转型的主要战略方向，重点突破电池、电机和电控技术，推进纯电动汽车产业化发展。

2新能源汽车的概述新能源汽车基础的是 EV：Electric vehicle（电动车），顾名思义就是使用电作为动力的汽车。

EV 这个概念是“元概念”。

所谓新能源汽车的分类，就是在“EV”前面，增加了一些修饰性的前缀而已。

2.1纯电动汽车（BEV：Battery Electric Vehicle）BEV 是由电动机驱动的汽车，单纯由车载可充蓄电池或者其他能量储存装置来提供动力的车型。

图 1 纯电动汽车构造图电池有两种方案：三元锂电池和磷酸铁锂电池。

一般来说，乘用车倾向于采用三元锂电池，而商用客车用磷酸铁锂电池会更合适，也有使用钛酸锂电池的案例。

2.2燃料电池电动车（FCEV：Fuel Cell Electric Vehicle）燃料电池车指的就是以燃料电池作为动力电源的汽车。

燃料电池是氢为燃料的静态发电系统，通常还带有一组动力电池作为辅助动力源，燃料电池汽车与纯电动汽车除了动力源不同之外，其驱动电机、传动系统等部件都完全相同。

FCEV 在运行过程中只会产生水，氢燃料电池本身也不会造成污染，所以 FCEV 有很多独特的优势。

纯电动汽车高压电气系统原理一、引言随着环保意识的不断提高，纯电动汽车越来越受到人们的关注。

纯电动汽车的高压电气系统是其关键部件之一，它负责将电池组储存的能量转化为驱动电机所需的直流高压电能。

本文将详细介绍纯电动汽车高压电气系统的原理。

二、纯电动汽车高压电气系统概述纯电动汽车高压电气系统主要包括以下部分：1. 电池组：用于储存能量；2. 交流/直流变换器：将交流充电桩提供的交流电转化为直流高压电；3. 高压配电盒：将直流高压电分配到各个用电设备中；4. 驱动控制器：控制驱动电机的转速和扭矩；5. 驱动电机：提供牵引力。

三、纯电动汽车高压电气系统原理1. 交流/直流变换器原理交流/直流变换器是纯电动汽车中最重要的部件之一，它负责将交流充电桩提供的交流低压（220V或380V）转化为直流高压电（通常为200V-400V）。

变换器由三个部分组成：整流器、滤波器和逆变器。

整流器将交流电转化为直流电，滤波器用于去除直流电中的杂波信号，逆变器将直流电转化为高频交流电，以便驱动驱动电机。

2. 高压配电盒原理高压配电盒是纯电动汽车中的一个关键部件，它负责将直流高压电分配到各个用电设备中。

高压配电盒通常由主接触器、保险丝、开关和连接线组成。

主接触器是用于控制高压系统开关的装置，保险丝用于保护高压系统不受过载损坏。

3. 驱动控制器原理驱动控制器是纯电动汽车中另一个重要部件，它负责控制驱动电机的转速和扭矩。

驱动控制器通常由微处理器、功率模块和传感器组成。

微处理器负责计算出需要输出的马达扭矩和转速信号，并通过功率模块将信号传输到驱动电机上。

4. 驱动电机原理驱动电机是纯电动汽车中最重要的部件之一，它负责提供牵引力。

驱动电机通常由电机本体、减速器、传感器和控制单元组成。

电机本体是驱动部分，减速器用于降低转速并增加扭矩，传感器用于检测电机转速和位置，控制单元用于控制电机的运行。

四、纯电动汽车高压电气系统安全纯电动汽车高压电气系统具有较高的危险性，因此安全是其设计和使用中最重要的考虑因素之一。

纯电动汽车高压部件结构原理一、引言纯电动汽车是指以电池组为主要能源储存装置，以电动机为主要动力源，通过电子控制系统控制电机驱动轮胎行驶的汽车。

其中，高压部件是纯电动汽车的重要组成部分之一。

二、高压部件概述高压部件包括高压直流电池组、高压直流充电器、高压直流-交流变换器、高压配电盒等。

其结构和原理如下：1. 高压直流电池组高压直流电池组是纯电动汽车的核心部件之一，主要由锂离子电池单体、连接器、保险丝等组成。

其结构和原理如下：（1）锂离子电池单体：锂离子电池是目前应用最广泛的一种蓄能装置。

它由正极、负极、隔膜和电解液等组成。

正极材料通常采用钴酸锂或三元材料，负极材料通常采用石墨或硅碳复合材料。

（2）连接器：连接器主要用于将多个锂离子电池单体连接成一个整体，以提供更大的电压和电流输出。

（3）保险丝：保险丝用于保护电池组，一旦电池组出现故障或短路，保险丝会自动断开电路，避免发生火灾等危险情况。

2. 高压直流充电器高压直流充电器是纯电动汽车的充电设备之一，主要由变压器、整流桥、滤波器、控制器等组成。

其结构和原理如下：（1）变压器：变压器用于将市电交流转换为适合锂离子电池组充电的高压直流。

（2）整流桥：整流桥用于将交流转换为直流，并通过滤波器去除噪声和杂波。

（3）滤波器：滤波器用于去除充电时产生的高频噪声和杂波，以保证充电质量。

（4）控制器：控制器用于监测充电状态并控制充电过程，以确保安全可靠。

3. 高压直流-交流变换器高压直流-交流变换器是纯电动汽车的关键部件之一，主要由逆变桥、输出滤波器、控制器等组成。

其结构和原理如下：（1）逆变桥：逆变桥用于将高压直流转换为交流，并通过输出滤波器去除噪声和杂波。

（2）输出滤波器：输出滤波器用于去除逆变后产生的高频噪声和杂波，以保证输出质量。

（3）控制器：控制器用于监测电机状态并控制输出功率，以确保安全可靠。

4. 高压配电盒高压配电盒是纯电动汽车的分配设备之一，主要由开关、继电器、保险丝等组成。

纯电动汽车高压电气系统原理一、概述纯电动汽车（BEV）高压电气系统是现代电动汽车的核心部分。

它由电池组、电动机、电控系统和其他辅助设备组成，负责储存和输出电能，驱动电动汽车的运行。

本文将深入探讨纯电动汽车高压电气系统的原理。

二、电池组电池组是纯电动汽车高压电气系统的核心组件，负责储存电能。

通常采用锂离子电池作为电池组，因其高能量密度、长寿命和快速充电特性。

电池组由多个电池单体串联而成，以提供所需的高压输出。

2.1 电池单体电池单体是电池组的基本单元，通常由正极、负极、隔膜和电解液组成。

正极材料通常采用锂铁磷酸盐（LiFePO4）或锂镍锰钴氧化物（NMC），负极材料通常采用石墨。

隔膜用于阻止正负极直接接触，电解液则用于传递离子。

2.2 电池管理系统（BMS）电池管理系统（BMS）是电池组的大脑，负责监测和管理电池的状态。

BMS可以实时监测电池的电压、温度和电流等参数，并根据这些信息进行动态调整，以确保电池组的安全运行和最佳性能。

2.3 充电和放电电池组可以通过外部充电器进行充电，也可以通过电动机进行回馈充电。

在车辆行驶过程中，电池组会向电动机输出电能，驱动车辆运行。

充电和放电过程中，BMS 会根据电池的状态进行控制和保护，以确保电池的安全和寿命。

三、电动机电动机是纯电动汽车高压电气系统的动力来源，负责将电能转化为机械能，驱动车辆运行。

电动机通常采用交流异步电机或永磁同步电机。

3.1 交流异步电机交流异步电机是最常用的电动机类型之一，具有结构简单、制造成本低和可靠性高的优点。

它通过电磁感应的原理将电能转化为机械能。

交流异步电机通常需要与变频器配合使用，以实现电机的调速和控制。

3.2 永磁同步电机永磁同步电机具有高效率、高功率密度和响应快的特点，是高性能电动汽车常用的电机类型。

它通过电磁场与永磁体之间的相互作用将电能转化为机械能。

永磁同步电机通常不需要变频器，可以直接由电池组提供电能。

3.3 电机控制系统电机控制系统负责控制电动机的启动、停止和调速等操作。

新能源汽车高压系统组成工作原理随着环保意识的增强和能源危机的加剧，新能源汽车逐渐成为人们关注的焦点。

新能源汽车通过电能储存和转换，减少对传统燃油的依赖，从而降低尾气排放和对化石能源的消耗。

在新能源汽车的动力系统中，高压系统是其核心组成部分之一。

本文将从新能源汽车高压系统的组成和工作原理两个方面进行阐述。

一、高压系统的组成1. 电池组：新能源汽车的动力源来自电池组，电池组是高压系统最基本的组成部分。

电池组通常采用锂离子电池，它能够高效地存储电能并提供给电动汽车的驱动电机。

2. 高压控制器：高压控制器是用来监控和调节电池组输出的直流电压，并将其转换为交流电，以供电动汽车的电机使用。

高压控制器还具有过流、过压、短路等保护功能，确保电池组和电动汽车的安全运行。

3. 高压载波装置：高压载波装置是用来降低电源线上的电磁干扰和提高能量利用率的装置。

通过高压载波装置，可以降低电压波动和电磁辐射，保证高压系统的稳定和安全运行。

4. 高压线束：高压线束将电池组、高压控制器、电动汽车的驱动电机等连接在一起，传输高压直流电能。

高压线束需要具有良好的绝缘性能和耐高温性能，以防止电能泄漏和线束短路。

5. 高压插头：高压插头是新能源汽车充电时的接口，它能够稳定地传输高压直流电能，快速充电，并且具有防水、防尘等功能。

二、高压系统的工作原理1. 充电阶段：当新能源汽车接入外部电源进行充电时，电能通过高压插头进入电池组，高压控制器将电能转换为适合电机使用的交流电。

在充电过程中，高压控制器会实时监测电池组的电压、电流等参数，确保充电过程稳定可靠。

2. 供能阶段：当新能源汽车需要行驶时，电池组将储存的电能通过高压线束传输至电动汽车的驱动电机，驱动电机将电能转换为机械能，从而推动车辆行驶。

高压控制器会根据车辆驾驶的实时需求，控制电能的输出，并实现能量的高效利用。

3. 能量回收阶段：在行驶或制动过程中，电动汽车的驱动电机会产生一定的电能，这部分电能通过高压线束返回到电池组中进行储存，以实现能量的再生利用。
