长虹、春兰等空调故障代码表
- 格式:doc
- 大小:41.50 KB
- 文档页数:8

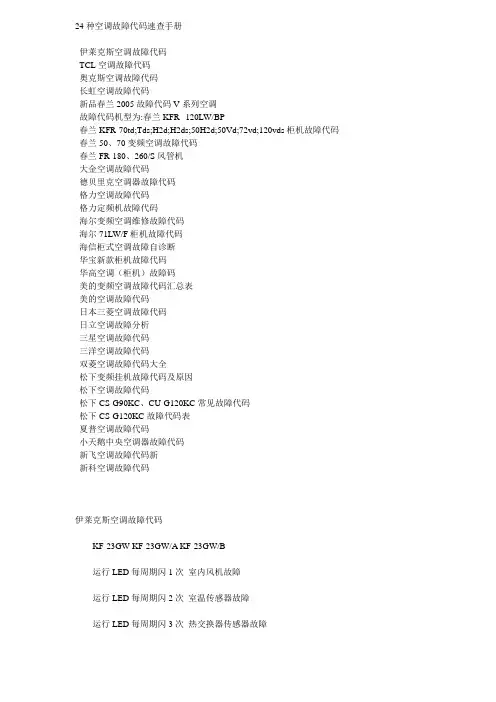

24种空调故障代码速查手册伊莱克斯空调故障代码TCL空调故障代码奥克斯空调故障代码长虹空调故障代码新品春兰2005故障代码V系列空调故障代码机型为:春兰KFR--120LW/BP春兰KFR-70td;Tds;H2d;H2ds;50H2d;50Vd;72vd;120vds柜机故障代码春兰50、70变频空调故障代码春兰FR-180、260/S风管机大金空调故障代码德贝里克空调器故障代码格力空调故障代码格力定频机故障代码海尔变频空调维修故障代码海尔71LW/F柜机故障代码海信柜式空调故障自诊断华宝新款柜机故障代码华高空调(柜机)故障码美的变频空调故障代码汇总表美的空调故障代码日本三菱空调故障代码日立空调故障分析三星空调故障代码三洋空调故障代码双菱空调故障代码大全松下变频挂机故障代码及原因松下空调故障代码松下CS-G90KC、CU-G120KC常见故障代码松下CS-G120KC故障代码表夏普空调故障代码小天鹅中央空调器故障代码新飞空调故障代码新新科空调故障代码伊莱克斯空调故障代码KF-23GW KF-23GW/A KF-23GW/B运行LED每周期闪1次室内风机故障运行LED每周期闪2次室温传感器故障运行LED每周期闪3次热交换器传感器故障正常运行中的防冻结保护、3分钟保护等保护状态时,均不闪烁。
KFR-23GW 定时LED10秒闪3下风机故障定时LED10秒闪5下制冷系统故障定时LED10秒闪2下室温传感器故障定时LED10秒闪1下内盘传感器故障KF-25GW/A KFR-25GW/A KF-30GW/A KFR-30GW/A定时LED闪2次停2次进风口传感器坏定时LED闪3次停2次室内盘管传感器坏定时LED闪7次停2次除霜传感器坏定时LED闪8次停2次PG电机坏运行LED闪6次停2次依次循环。
首次启动,制热运转时,若室内盘管温度小于28℃,并持续30分钟,则停机运转过程中,当室内盘管温度下降到18℃时,室内风机停止运转,并持续30分钟,则停机运行LED闪烁。

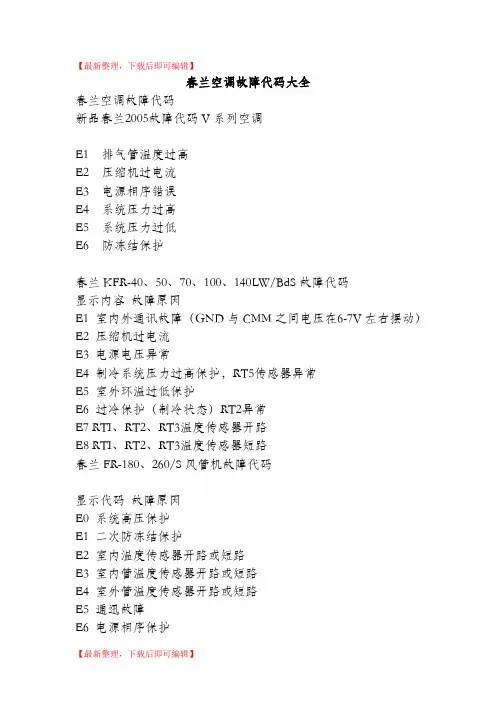

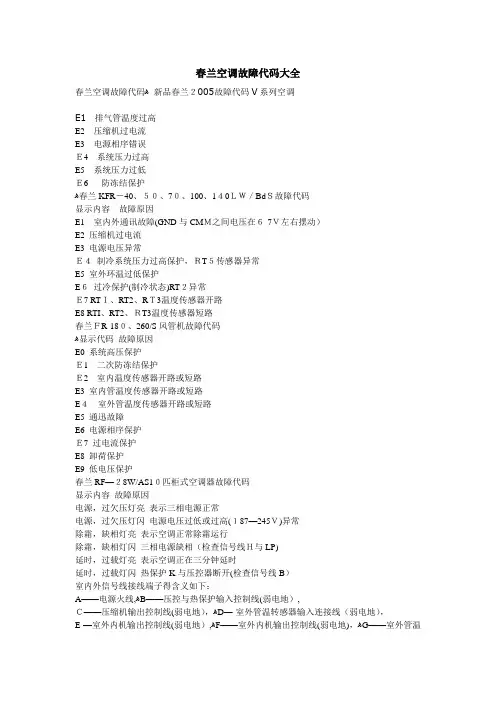

【最新整理,下载后即可编辑】春兰空调故障代码大全春兰空调故障代码新品春兰2005故障代码V系列空调E1 排气管温度过高E2 压缩机过电流E3 电源相序错误E4 系统压力过高E5 系统压力过低E6 防冻结保护春兰KFR-40、50、70、100、140LW/BdS故障代码显示内容故障原因E1 室内外通讯故障(GND与CMM之间电压在6-7V左右摆动)E2 压缩机过电流E3 电源电压异常E4 制冷系统压力过高保护,RT5传感器异常E5 室外环温过低保护E6 过冷保护(制冷状态)RT2异常E7 RTI、RT2、RT3温度传感器开路E8 RTI、RT2、RT3温度传感器短路春兰FR-180、260/S风管机故障代码显示代码故障原因E0 系统高压保护E1 二次防冻结保护E2 室内温度传感器开路或短路E3 室内管温度传感器开路或短路E4 室外管温度传感器开路或短路E5 通迅故障E6 电源相序保护E7 过电流保护E8 卸荷保护E9 低电压保护春兰RF-28W/AS10匹柜式空调器故障代码显示内容故障原因电源,过欠压灯亮表示三相电源正常电源,过欠压灯闪电源电压过低或过高(187-245V)异常除霜,缺相灯亮表示空调正常除霜运行除霜,缺相灯闪三相电源缺相(检查信号线H与LP)延时,过载灯亮表示空调正在三分钟延时延时,过载灯闪热保护K与压控器断开(检查信号线B)室内外信号线接线端子的含义如下:A——电源火线,B——压控与热保护输入控制线(弱电地),C——压缩机输出控制线(弱电地),D——室外管温转感器输入连接线(弱电地),E——室外内机输出控制线(弱电地),F——室外内机输出控制线(弱电地),G——室外管温转感器输入连接线(直流信号),H——室外互感器输入控制线(直流信号)春兰KFR-40、50、70、100、140LW/BdS空调故障代码E1 室内外通讯故障(GND与CMM之间电压在6-7V左右摆动)E2 压缩机过电流E3 电源电压异常E4 制冷系统压力过高保护,RT5传感器异常E5 室外环温过低保护E6 过冷保护(制冷状态)RT2异常E7 RTI、RT2、RT3温度传感器开路E8 RTI、RT2、RT3温度传感器短路春兰KFR-32GW/BP显示内容故障原因绿灯闪室内环温异常黄灯闪室外机故障黄绿红同时闪FT断开保护黄绿红交替闪室内外通讯故障室外机黄灯指示故障原因一短一长与变频器通讯故障二短一长室外变频器断路三短一长变频器过载或模块保护四短一长欠压保护五短一长总电流过大保护六短一长压缩机过热或过载保护器断开~~春兰KFR--120LW/BP显示代码故障内容E0 通信失败E1 室外传感器开路.短路E2 压缩机过载E3 过电流E4 IPM保护E5 室外机管温过高E6 排气温度过高E7 过久压保护E8 室内机传感器开路.短路新品春兰2005故障代码V系列空调E1 排气管温度过高E2 压缩机过电流E3 电源相序错误E4 系统压力过高E5 系统压力过低E6 防冻结保护春兰KFR-40、50、70、100、140LW/BdS故障代码显示内容故障原因E1 室内外通讯故障(GND与CMM之间电压在6-7V左右摆动)E2 压缩机过电流E3 电源电压异常E4 制冷系统压力过高保护,RT5传感器异常E5 室外环温过低保护E6 过冷保护(制冷状态)RT2异常E7 RTI、RT2、RT3温度传感器开路E8 RTI、RT2、RT3温度传感器短路春兰FR-180、260/S风管机故障代码显示代码故障原因E0 系统高压保护E1 二次防冻结保护E2 室内温度传感器开路或短路E3 室内管温度传感器开路或短路E4 室外管温度传感器开路或短路E5 通迅故障E6 电源相序保护E7 过电流保护E8 卸荷保护E9 低电压保护春兰RF-28W/AS10匹柜式空调器故障代码显示内容故障原因电源,过欠压灯亮表示三相电源正常电源,过欠压灯闪电源电压过低或过高(187-245V)异常除霜,缺相灯亮表示空调正常除霜运行除霜,缺相灯闪三相电源缺相(检查信号线H与LP)延时,过载灯亮表示空调正在三分钟延时延时,过载灯闪热保护K与压控器断开(检查信号线B)室内外信号线接线端子的含义如下:A——电源火线,B——压控与热保护输入控制线(弱电地),C——压缩机输出控制线(弱电地),D——室外管温转感器输入连接线(弱电地),E——室外内机输出控制线(弱电地),F——室外内机输出控制线(弱电地),G——室外管温转感器输入连接线(直流信号),H——室外互感器输入控制线(直流信号)春兰KFR-65QW/AS嵌入式空调器室内故障代码电源红灯除霜黄灯运行绿灯故障原因亮亮闪室内外环温温度传感器异常亮灭闪室内外管温温度传感器异常闪闪闪水泵开关异常亮闪亮通迅异常亮闪灭过热保护闪亮亮过冷保护室内热交换器冻结(不可恢复运转)闪亮闪压缩机过流保护闪亮灭压力过高或外管温温度传感器坏闪灭亮室外环温过低或外环温度传感器异常春兰KFR-65GW/BPW变频(外)故障代码LED1 LED2 LED3 LED4 故障原因灭灭灭亮室内温度传感器异常灭灭亮灭室内外通讯故障灭灭亮亮室内风机过热保护灭亮灭灭室外温度传感器异常灭亮灭亮外盘管温度过高保护灭亮亮灭压缩机排气温度过高保护灭亮亮亮室外控制板与变频通讯故障亮灭灭灭电源过欠压保护亮灭灭亮过电流保护,过热保护亮灭亮亮总电流过载保护亮灭亮灭过压或过载保护春兰KFR-50、70LW/BP变频柜式故障代码显示内容故障现象E0 室内外通信失败或信号线断E1 室外温度传感器异常E2 压缩机过载保护E3 过电流保护E4 IPM变频功率模块保护E5 室外管温过高保护E6 压缩机排气温度保护E7 电源电压过高保护(50型无)E8 室外温度传感器异常(50型无)E9 室内管温传感器异常春兰KFR14LW故障代码春兰KFD-70LW、14LW 故障代码显示代码故障原因显示内容故障原因E1 室内外通讯失败或信号线断上电无显示电源缺相,变压器,保险管,电子温控异常E2 压缩机缺相或过电流保护电源绿灯亮,内外机不工作电源零线开路或电子温控异常E3 电源电压过高或过低保护过欠压红灯亮电源电压过低或过欠压板故障E4 制冷系统压力过高保护系统保护黄灯亮热保护器KR,压控FV,BT5断开E5 室外温度过低保护室外信号线的含义:A-四通阀控制线(AC12V),B与C-室内电加热触点(K6)控制线(AC12V),F--室外电源L输出线,D--AC12V 公用线,G、H---系统保护显示输入线E6 室内蒸发器温度过低保护春兰KFR-32GW/BP故障代码春兰KFR-22、32GA 分体故障代码显示内容故障原因显示内容故障原因绿灯闪室内环温异常红灯不亮主电源、变压器或主控板故障黄灯闪室外机故障绿灯闪烁压力继电器断开或RT2管温异常黄绿红同时闪FT断开保护黄灯闪烁RT2温度传感器短路或开路黄绿红交替闪室内外通讯故障绿灯与黄灯同时闪烁FT1或FT2断开保护室外机黄灯指示故障原因春兰KFR-35GW/BP 故障代码一短一长与变频器通讯故障E0 通讯故障二短一长室外变频器断路E1 室外传感器开路三短一长变频器过载或模块保护E2 压缩机过载四短一长欠压保护E3 过流保护五短一长总电流过大保护E4 功率模块保护六短一长压缩机过热或过载保护器断开E5 室外管温过高保护春兰KFR-32GW/BP故障代码E6 排气温度过高保护显示内容故障原因E7 系统压力异常(预留)0001 室内温度传感器开路或短路E8 Pg电机转速异常0010 室外通讯故障E9 室内管温过高0011 室内风机过热保护HY1系列挂机故障代码0100 室外温度传感器异常E1 室内管温异常0101 室外冷凝器温度过高保护E2 内风机转速异常0110 压缩机排器温度过高保护E3 压力过高(实为主控板异常)0111 室外控制板与变频通讯故障1000 电源欠压保护春兰KFR-100/ads;100/as;120/ads柜机故障代码E1 通讯失败E2 压缩机大电流E3 相序错误E4E5 系统压力吸气过低春兰KFR-70td;Tds;H2d;H2ds;50H2d;50Vd;72vd;120vds柜机故障代码E1 排气温度过高E2 压缩机过电流E3 相序错误E4 系统压力过高E5 系统压力过低E6 防冻结保护春兰KFR-65GW/BPW变频(外)LED1 LED2 LED3 LED4 故障原因灭灭灭亮室内温度传感器异常灭灭亮亮室内外通讯故障灭灭亮亮室内风机过热保护灭亮灭灭室外温度传感器异常灭亮灭亮外盘管温度过高保护灭亮亮灭压缩机排气温度过高保护亮灭灭灭电源过欠压保护亮灭灭亮过电流保护亮灭亮亮总电流过载保护亮亮亮灭过压或过载保护春兰RF-28W/AS10匹柜式空调器故障代码显示内容故障原因电源,过欠压灯亮表示三相电源正常电源,过欠压灯闪电源电压过低或过高(187-245V)异常除霜,缺相灯亮表示空调正常除霜运行除霜,缺相灯闪三相电源缺相(检查信号线H与LP)延时,过载灯亮表示空调正在三分钟延时延时,过载灯闪热保护K与压控器断开(检查信号线B)室内外信号线接线端子的含义如下:A——电源火线,B——压控与热保护输入控制线(弱电地),C——压缩机输出控制线(弱电地),D——室外管温转感器输入连接线(弱电地),E——室外内机输出控制线(弱电地),F——室外内机输出控制线(弱电地),G——室外管温转感器输入连接线(直流信号),H——室外互感器输入控制线(直流信号)。

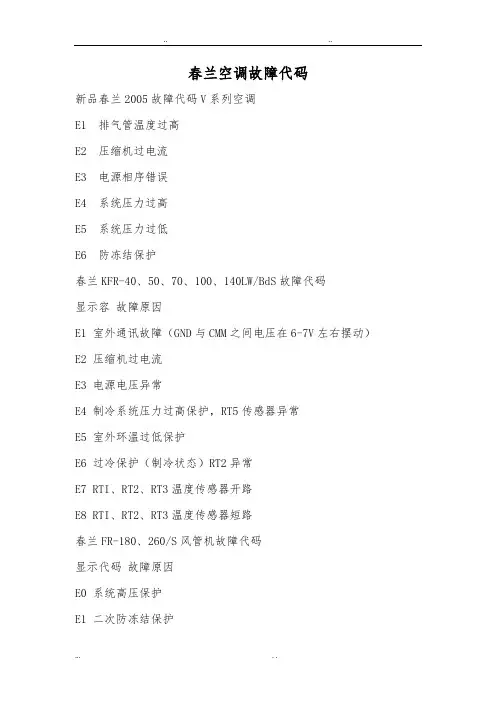

春兰空调故障代码新品春兰2005故障代码V系列空调E1 排气管温度过高E2 压缩机过电流E3 电源相序错误E4 系统压力过高E5 系统压力过低E6 防冻结保护春兰KFR-40、50、70、100、140LW/BdS故障代码显示容故障原因E1 室外通讯故障(GND与CMM之间电压在6-7V左右摆动)E2 压缩机过电流E3 电源电压异常E4 制冷系统压力过高保护,RT5传感器异常E5 室外环温过低保护E6 过冷保护(制冷状态)RT2异常E7 RTI、RT2、RT3温度传感器开路E8 RTI、RT2、RT3温度传感器短路春兰FR-180、260/S风管机故障代码显示代码故障原因E0 系统高压保护E1 二次防冻结保护E2 室温度传感器开路或短路E3 室管温度传感器开路或短路E4 室外管温度传感器开路或短路E5 通迅故障E6 电源相序保护E7 过电流保护E8 卸荷保护E9 低电压保护春兰RF-28W/AS10匹柜式空调器故障代码显示容故障原因电源,过欠压灯亮表示三相电源正常电源,过欠压灯闪电源电压过低或过高(187-245V)异常除霜,缺相灯亮表示空调正常除霜运行除霜,缺相灯闪三相电源缺相(检查信号线H与LP)延时,过载灯亮表示空调正在三分钟延时延时,过载灯闪热保护K与压控器断开(检查信号线B)室外信号线接线端子的含义如下:A——电源火线,B——压控与热保护输入控制线(弱电地),C——压缩机输出控制线(弱电地),D——室外管温转感器输入连接线(弱电地),E——室外机输出控制线(弱电地),F——室外机输出控制线(弱电地),G——室外管温转感器输入连接线(直流信号),H——室外互感器输入控制线(直流信号)春兰KFR-40、50、70、100、140LW/BdS空调故障代码E1 室外通讯故障(GND与CMM之间电压在6-7V左右摆动)E2 压缩机过电流E3 电源电压异常E4 制冷系统压力过高保护,RT5传感器异常E5 室外环温过低保护E6 过冷保护(制冷状态)RT2异常E7 RTI、RT2、RT3温度传感器开路E8 RTI、RT2、RT3温度传感器短路春兰KFR-32GW/BP显示容故障原因绿灯闪室环温异常黄灯闪室外机故障黄绿红同时闪FT断开保护黄绿红交替闪室外通讯故障室外机黄灯指示故障原因一短一长与变频器通讯故障二短一长室外变频器断路三短一长变频器过载或模块保护四短一长欠压保护五短一长总电流过大保护六短一长压缩机过热或过载保护器断开 ~~春兰KFR--120LW/BP显示代码故障容E0 通信失败E1 室外传感器开路.短路E2 压缩机过载E3 过电流E4 IPM保护E5 室外机管温过高E6 排气温度过高E7 过久压保护E8 室机传感器开路.短路新品春兰2005故障代码V系列空调E1 排气管温度过高E2 压缩机过电流E3 电源相序错误E4 系统压力过高E5 系统压力过低E6 防冻结保护春兰KFR-40、50、70、100、140LW/BdS故障代码显示容故障原因E1 室外通讯故障(GND与CMM之间电压在6-7V左右摆动)E2 压缩机过电流E3 电源电压异常E4 制冷系统压力过高保护,RT5传感器异常E5 室外环温过低保护E6 过冷保护(制冷状态)RT2异常E7 RTI、RT2、RT3温度传感器开路E8 RTI、RT2、RT3温度传感器短路春兰FR-180、260/S风管机故障代码显示代码故障原因E0 系统高压保护E1 二次防冻结保护E2 室温度传感器开路或短路E3 室管温度传感器开路或短路E4 室外管温度传感器开路或短路E5 通迅故障E6 电源相序保护E7 过电流保护E8 卸荷保护E9 低电压保护春兰RF-28W/AS10匹柜式空调器故障代码显示容故障原因电源,过欠压灯亮表示三相电源正常电源,过欠压灯闪电源电压过低或过高(187-245V)异常除霜,缺相灯亮表示空调正常除霜运行除霜,缺相灯闪三相电源缺相(检查信号线H与LP)延时,过载灯亮表示空调正在三分钟延时延时,过载灯闪热保护K与压控器断开(检查信号线B)室外信号线接线端子的含义如下:A——电源火线,B ——压控与热保护输入控制线(弱电地),C——压缩机输出控制线(弱电地),D ——室外管温转感器输入连接线(弱电地),E——室外机输出控制线(弱电地),F——室外机输出控制线(弱电地),G——室外管温转感器输入连接线(直流信号),H——室外互感器输入控制线(直流信号)春兰KFR-65QW/AS嵌入式空调器室故障代码电源红灯除霜黄灯运行绿灯故障原因亮亮闪室外环温温度传感器异常亮灭闪室外管温温度传感器异常闪闪闪水泵开关异常亮闪亮通迅异常亮闪灭过热保护闪亮亮过冷保护室热交换器冻结(不可恢复运转)闪亮闪压缩机过流保护闪亮灭压力过高或外管温温度传感器坏闪灭亮室外环温过低或外环温度传感器异常春兰KFR-65GW/BPW变频(外)故障代码LED1 LED2 LED3 LED4 故障原因灭灭灭亮室温度传感器异常灭灭亮灭室外通讯故障灭灭亮亮室风机过热保护灭亮灭灭室外温度传感器异常灭亮灭亮外盘管温度过高保护灭亮亮灭压缩机排气温度过高保护灭亮亮亮室外控制板与变频通讯故障亮灭灭灭电源过欠压保护亮灭灭亮过电流保护,过热保护亮灭亮亮总电流过载保护亮灭亮灭过压或过载保护春兰KFR-50、70LW/BP变频柜式故障代码显示容故障现象E0 室外通信失败或信号线断E1 室外温度传感器异常E2 压缩机过载保护E3 过电流保护E4 IPM变频功率模块保护E5 室外管温过高保护E6 压缩机排气温度保护E7 电源电压过高保护(50型无)E8 室外温度传感器异常(50型无)E9 室管温传感器异常春兰KFR14LW故障代码春兰KFD-70LW、14LW故障代码显示代码故障原因显示容故障原因E1 室外通讯失败或信号线断上电无显示电源缺相,变压器,保险管,电子温控异常E2 压缩机缺相或过电流保护电源绿灯亮,外机不工作电源零线开路或电子温控异常E3 电源电压过高或过低保护过欠压红灯亮电源电压过低或过欠压板故障E4 制冷系统压力过高保护系统保护黄灯亮热保护器KR,压控FV,BT5断开E5 室外温度过低保护室外信号线的含义:A-四通阀控制线(AC12V),B与C-室电加热触点(K6)控制线(AC12V),F--室外电源L输出线,D--AC12V公用线,G、H---系统保护显示输入线E6 室蒸发器温度过低保护春兰KFR-32GW/BP故障代码春兰KFR-22、32GA分体故障代码显示容故障原因显示容故障原因绿灯闪室环温异常红灯不亮主电源、变压器或主控板故障黄灯闪室外机故障绿灯闪烁压力继电器断开或RT2管温异常黄绿红同时闪 FT断开保护黄灯闪烁 RT2温度传感器短路或开路黄绿红交替闪室外通讯故障绿灯与黄灯同时闪烁FT1或FT2断开保护室外机黄灯指示故障原因春兰KFR-35GW/BP故障代码一短一长与变频器通讯故障 E0 通讯故障二短一长室外变频器断路 E1 室外传感器开路三短一长变频器过载或模块保护 E2 压缩机过载四短一长欠压保护 E3 过流保护五短一长总电流过大保护 E4 功率模块保护六短一长压缩机过热或过载保护器断开 E5 室外管温过高保护春兰KFR-32GW/BP故障代码 E6 排气温度过高保护显示容故障原因 E7 系统压力异常(预留)0001 室温度传感器开路或短路 E8 Pg电机转速异常 0010 室外通讯故障 E9 室管温过高0011 室风机过热保护 HY1系列挂机故障代码0100 室外温度传感器异常 E1 室管温异常0101 室外冷凝器温度过高保护 E2 风机转速异常0110 压缩机排器温度过高保护 E3 压力过高(实为主控板异常)0111 室外控制板与变频通讯故障1000 电源欠压保护春兰KFR-100/ads;100/as;120/ads柜机故障代码E1 通讯失败E2 压缩机大电流E3 相序错误E4E5 系统压力吸气过低春兰KFR-70td;Tds;H2d;H2ds;50H2d;50Vd;72vd;120vds柜机故障代码E1 排气温度过高E2 压缩机过电流E3 相序错误E4 系统压力过高E5 系统压力过低E6 防冻结保护春兰KFR-65GW/BPW变频(外)LED1 LED2 LED3 LED4 故障原因灭灭灭亮室温度传感器异常灭灭亮亮室外通讯故障灭灭亮亮室风机过热保护灭亮灭灭室外温度传感器异常灭亮灭亮外盘管温度过高保护灭亮亮灭压缩机排气温度过高保护亮灭灭灭电源过欠压保护亮灭灭亮过电流保护亮灭亮亮总电流过载保护亮亮亮灭过压或过载保护春兰RF-28W/AS10匹柜式空调器故障代码显示容故障原因电源,过欠压灯亮表示三相电源正常电源,过欠压灯闪电源电压过低或过高(187-245V)异常除霜,缺相灯亮表示空调正常除霜运行除霜,缺相灯闪三相电源缺相(检查信号线H与LP)延时,过载灯亮表示空调正在三分钟延时延时,过载灯闪热保护K与压控器断开(检查信号线B)室外信号线接线端子的含义如下:A——电源火线,B ——压控与热保护输入控制线(弱电地),C——压缩机输出控制线(弱电地),D ——室外管温转感器输入连接线(弱电地),E——室外机输出控制线(弱电地),F——室外机输出控制线(弱电地),G——室外管温转感器输入连接线(直流信号),H——室外互感器输入控制线(直流信号)。
春兰空调故障代码大全春兰空调故障代码ﻫ新品春兰2005故障代码V系列空调E1 排气管温度过高E2 压缩机过电流E3 电源相序错误E4 系统压力过高E5 系统压力过低E6防冻结保护ﻫ春兰KFR-40、50、70、100、140LW/BdS故障代码显示内容故障原因E1室内外通讯故障(GND与CMM之间电压在6-7V左右摆动)E2 压缩机过电流E3 电源电压异常E4制冷系统压力过高保护,RT5传感器异常E5 室外环温过低保护E6过冷保护(制冷状态)RT2异常E7 RTI、RT2、RT3温度传感器开路E8 RTI、RT2、RT3温度传感器短路春兰FR-180、260/S风管机故障代码ﻫ显示代码故障原因E0 系统高压保护E1二次防冻结保护E2室内温度传感器开路或短路E3 室内管温度传感器开路或短路E4室外管温度传感器开路或短路E5 通迅故障E6 电源相序保护E7 过电流保护E8 卸荷保护E9 低电压保护春兰RF—28W/AS10匹柜式空调器故障代码显示内容故障原因电源,过欠压灯亮表示三相电源正常电源,过欠压灯闪电源电压过低或过高(187—245V)异常除霜,缺相灯亮表示空调正常除霜运行除霜,缺相灯闪三相电源缺相(检查信号线H与LP)延时,过载灯亮表示空调正在三分钟延时延时,过载灯闪热保护K与压控器断开(检查信号线B)室内外信号线接线端子得含义如下:A——电源火线,ﻫB——压控与热保护输入控制线(弱电地),C——压缩机输出控制线(弱电地),ﻫD—-室外管温转感器输入连接线(弱电地),E-—室外内机输出控制线(弱电地),ﻫF——室外内机输出控制线(弱电地),ﻫG——室外管温转感器输入连接线(直流信号),ﻫH-—室外互感器输入控制线(直流信号)春兰KFR-40、50、70、100、140LW/BdS空调故障代码E1 室内外通讯故障(GND与CMM之间电压在6-7V左右摆动)E2 压缩机过电流E3电源电压异常ﻫE4制冷系统压力过高保护,RT5传感器异常E5室外环温过低保护E6 过冷保护(制冷状态)RT2异常E7RTI、RT2、RT3温度传感器开路E8 RTI、RT2、RT3温度传感器短路春兰KFR—32GW/BP显示内容故障原因ﻫ绿灯闪室内环温异常黄灯闪室外机故障黄绿红同时闪FT断开保护黄绿红交替闪室内外通讯故障室外机黄灯指示故障原因一短一长与变频器通讯故障二短一长室外变频器断路三短一长变频器过载或模块保护四短一长欠压保护五短一长总电流过大保护ﻫ六短一长压缩机过热或过载保护器断开~~ﻫ春兰KFR-—120LW/BP显示代码故障内容ﻫE0 通信失败ﻫE1室外传感器开路、短路ﻫE2压缩机过载ﻫE3 过电流E4 IPM保护E5室外机管温过高ﻫE6 排气温度过高ﻫE7过久压保护E8 室内机传感器开路、短路新品春兰2005故障代码V系列空调E1排气管温度过高ﻫE2 压缩机过电流E3电源相序错误E4 系统压力过高E5系统压力过低E6 防冻结保护春兰KFR-40、50、70、100、140LW/BdS故障代码显示内容故障原因ﻫE1室内外通讯故障(GND与CMM 之间电压在6—7V左右摆动)ﻫE2 压缩机过电流E3 电源电压异常E4 制冷系统压力过高保护,RT5传感器异常E5 室外环温过低保护ﻫE6 过冷保护(制冷状态)RT2异常ﻫE7RTI、RT2、RT3温度传感器开路ﻫE8RTI、RT2、RT3温度传感器短路ﻫ春兰FR—180、260/S风管机故障代码显示代码故障原因E0 系统高压保护ﻫE1二次防冻结保护E2 室内温度传感器开路或短路ﻫE3室内管温度传感器开路或短路ﻫE4室外管温度传感器开路或短路ﻫE5 通迅故障ﻫE6 电源相序保护E7过电流保护ﻫE8卸荷保护E9低电压保护春兰RF-28W/AS10匹柜式空调器故障代码显示内容故障原因ﻫ电源,过欠压灯亮表示三相电源正常电源,过欠压灯闪电源电压过低或过高(187-245V)异常除霜,缺相灯亮表示空调正常除霜运行ﻫ除霜,缺相灯闪三相电源缺相(检查信号线H与LP)ﻫ延时,过载灯亮表示空调正在三分钟延时ﻫ延时,过载灯闪热保护K与压控器断开(检查信号线B)ﻫ室内外信号线接线端子得含义如下:A--电源火线,B——压控与热保护输入控制线(弱电地),C--压缩机输出控制线(弱电地),D—-室外管温转感器输入连接线(弱电地),E-—室外内机输出控制线(弱电地),F—-室外内机输出控制线(弱电地),G——室外管温转感器输入连接线(直流信号),H-—室外互感器输入控制线(直流信号)春兰KFR—65QW/AS嵌入式空调器室内故障代码ﻫ电源红灯除霜黄灯运行绿灯故障原因亮亮闪室内外环温温度传感器异常ﻫ亮灭闪室内外管温温度传感器异常闪闪闪水泵开关异常亮闪亮通迅异常亮闪灭过热保护ﻫ闪亮亮过冷保护室内热交换器冻结(不可恢复运转)ﻫ闪亮闪压缩机过流保护ﻫ闪亮灭压力过高或外管温温度传感器坏闪灭亮室外环温过低或外环温度传感器异常春兰KFR—65GW/BPW变频(外)故障代码LED1 LED2 LED3 LED4 故障原因ﻫ灭灭灭亮室内温度传感器异常ﻫ灭灭亮灭室内外通讯故障ﻫ灭灭亮亮室内风机过热保护ﻫ灭亮灭灭室外温度传感器异常灭亮灭亮外盘管温度过高保护灭亮亮灭压缩机排气温度过高保护ﻫ灭亮亮亮室外控制板与变频通讯故障ﻫ亮灭灭灭电源过欠压保护ﻫ亮灭灭亮过电流保护,过热保护亮灭亮亮总电流过载保护亮灭亮灭过压或过载保护ﻫ春兰KFR-50、70LW/BP 变频柜式故障代码ﻫ显示内容故障现象ﻫE0 室内外通信失败或信号线断E1 室外温度传感器异常E2压缩机过载保护E3 过电流保护E4IPM变频功率模块保护E5 室外管温过高保护E6 压缩机排气温度保护ﻫE7电源电压过高保护(50型无)ﻫE8 室外温度传感器异常(50型无)E9 室内管温传感器异常春兰KFR14LW故障代码春兰KFD-70LW、14LW故障代码显示代码故障原因显示内容故障原因ﻫE1室内外通讯失败或信号线断上电无显示电源缺相,变压器,保险管,电子温控异常E2 压缩机缺相或过电流保护电源绿灯亮,内外机不工作电源零线开路或电子温控异常ﻫE3 电源电压过高或过低保护过欠压红灯亮电源电压过低或过欠压板故障ﻫE4制冷系统压力过高保护系统保护黄灯亮热保护器KR,压控FV,BT5断开E5 室外温度过低保护室外信号线得含义:A—四通阀控制线(AC12V),B与C—室内电加热触点(K6)控制线(AC12V),F-—室外电源L输出线,D--AC12V公用线,G、H———系统保护显示输入线E6 室内蒸发器温度过低保护ﻫ春兰KFR—32GW/BP故障代码春兰KFR-22、32GA分体故障代码ﻫ显示内容故障原因显示内容故障原因ﻫ绿灯闪室内环温异常红灯不亮主电源、变压器或主控板故障ﻫ黄灯闪室外机故障绿灯闪烁压力继电器断开或RT2管温异常黄绿红同时闪FT断开保护黄灯闪烁RT2温度传感器短路或开路ﻫ黄绿红交替闪室内外通讯故障绿灯与黄灯同时闪烁FT1或FT2断开保护室外机黄灯指示故障原因春兰KFR-35GW/BP故障代码一短一长与变频器通讯故障E0通讯故障ﻫ二短一长室外变频器断路E1 室外传感器开路ﻫ三短一长变频器过载或模块保护E2压缩机过载ﻫ四短一长欠压保护E3过流保护五短一长总电流过大保护E4 功率模块保护ﻫ六短一长压缩机过热或过载保护器断开E5 室外管温过高保护ﻫ春兰KFR—32GW/BP故障代码E6排气温度过高保护显示内容故障原因E7系统压力异常(预留)ﻫ0001室内温度传感器开路或短路E8Pg电机转速异常ﻫ0010室外通讯故障E9 室内管温过高0011室内风机过热保护HY1系列挂机故障代码ﻫ0100 室外温度传感器异常E1 室内管温异常0101 室外冷凝器温度过高保护E2 内风机转速异常ﻫ0110 压缩机排器温度过高保护E3 压力过高(实为主控板异常)ﻫ0111 室外控制板与变频通讯故障1000 电源欠压保护春兰KFR-100/ads;100/as;120/ads柜机故障代码E1通讯失败ﻫE2 压缩机大电流ﻫE3 相序错误ﻫE4ﻫE5 系统压力吸气过低春兰KFR—70td;Tds;H2d;H2ds;50H2d;50Vd;72vd;120vds柜机故障代码ﻫE1 排气温度过高E2 压缩机过电流ﻫE3相序错误E4系统压力过高E5 系统压力过低E6防冻结保护ﻫ春兰KFR—65GW/BPW变频(外)LED1 LED2 LED3LED4故障原因ﻫ灭灭灭亮室内温度传感器异常灭灭亮亮室内外通讯故障ﻫ灭灭亮亮室内风机过热保护ﻫ灭亮灭灭室外温度传感器异常灭亮灭亮外盘管温度过高保护ﻫ灭亮亮灭压缩机排气温度过高保护ﻫ亮灭灭灭电源过欠压保护亮灭灭亮过电流保护亮灭亮亮总电流过载保护ﻫ亮亮亮灭过压或过载保护春兰RF-28W/AS10匹柜式空调器故障代码显示内容故障原因ﻫ电源,过欠压灯亮表示三相电源正常电源,过欠压灯闪电源电压过低或过高(187-245V)异常ﻫ除霜,缺相灯亮表示空调正常除霜运行ﻫ除霜,缺相灯闪三相电源缺相(检查信号线H与LP)ﻫ延时,过载灯亮表示空调正在三分钟延时延时,过载灯闪热保护K与压控器断开(检查信号线B)室内外信号线接线端子得含义如下:A—-电源火线,B—-压控与热保护输入控制线(弱电地),C--压缩机输出控制线(弱电地),D—-室外管温转感器输入连接线(弱电地),E--室外内机输出控制线(弱电地),F——室外内机输出控制线(弱电地),G--室外管温转感器输入连接线(直流信号),H-—室外互感器输入控制线(直流信号)。

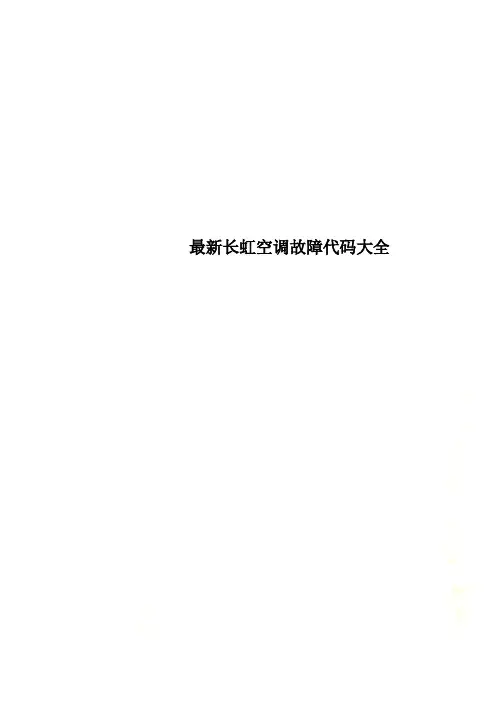

最新长虹空调故障代码大全最新最全长虹空调故障代码大全 故障代码 故障内容适用型号F1 室内温度传感器异常 KFR-45LW/WBQ KFR-50LW/WBQ KFR-50LW/WBQ (L5021B) F2室内盘管温度传感器异常F3室外环境温度传感器异常F4室外盘管温度传感器异常F5 压缩机排气温度传感器异常P1 压缩机排气温度异常 P2 CT 电流异常 P4 JPM 故障保护 P5 四通阀切换异常 E1室内主控板与控制面板之间通讯异常 E2室内主控板与室外控制板之间通讯异常适用型号KF-75LW/W3S KFR-75LW/WDES KFR-120LW/WDS KF-120LW/WS适用型号KFR-120LW/MKFR-120LW/MAS KFR-71LW/MP2室外风扇电机与压缩机热保护器动作P3排气温度异常P4高压开关保护P5逆相保护动作(对KFR-71LW/M是主控板上开关位置设置错误)P6室内机和室外机的模式不兼容F1/F2室内机热敏电阻断路或受损F4/F5/F6/F7/F8 室外机热敏电阻断路或受损H1 压缩机电机过载 H2 压缩机电机堵转 H3 压缩机电流检测异常 H6低压开关保护(KFR-71LW/M 无) H7 连接室内机和室外机线路或管道接错 故障代码 故障内容 适用型号E1 通信异常 KFR-48LW KFR-60/WDS KFR-60LW/WDES KFR-51/WDS KFR-51/D P1 制冷过载保护 P2 制热过载保护 P3 系统异常保护 P4 自动模式下室内温度传感器异常 故障代码 故障内容 适用型号 E1 通信异常 KFR-71LW/D KFR-71LW/WDS P1制冷过载保护P2 制热过载保护 KF-71LWP3 系统异常保护 P4自动模式下室内温度传感器异常F1 高压开关保护(信号线错,控制板光耦或R205坏)F2 室外风扇电机热保护(热保护器坏、控制板光耦或R201坏)F3 室内风扇电机热保护(热保护器坏、控制板光耦或R209坏)故障代码 故障内容 适用型号E1 通信异常 KFR-50LW/WDCS KFR-51LW/FS KF-51LW/FS KFR-60LW/FS KF-71LW/WASP1 制冷过载保护 P2 制热过载保护F1高压开关保护(信号线接错或断裂,控制板上光藕或R205损坏)KFR-71LW/WDAS KFR-71LW/DFS KFR-60LW/DXS KFR-75LW/DAF2 室外风扇电机热保护 F3 室内风扇电机热保护 F7 温度传感器损坏或异常 F8系统异常保护(电压异常、缺氟)长虹2014年新型变频空调故障代码备注:符号代码识别读法“「”读作“倒L ”, “」”读作“J ” 代码 故障说明 适用型号F0 PG 电机故障 2010后的所有长虹变频挂机、柜机 F1 室温传感器故障 F2 外室温度传感器故障 F3 内盘温度传感器故障 F4 外盘温度传感器故障 F5 压机排气温度传感器故障F6室内通信无法接受F7室外通信无法接受F8外机与IPDU 通讯故障「0逆变器直流过电压故障「1逆变器直流低电压故障「2逆变器交流过电流故障「3失步检出「4欠相检出故障(速度推定脉动检出法)「5欠相检出故障(电流不平衡检出法)「6逆变器IPM 故障(边沿、电平)「7PFC_IPM 故障(边沿、电平)「8PFC 输入过电流检出故障E0压机顶置保护E1内机无法接收显示面板通讯E2室外风扇电机故障E3显示面板无法接收室内主板通讯」3逆变器PWM 初始化故障」4PFC_PWM 逻辑设置故障」5PFC_PWM 初始化故障」6温度异常P2过电流保护P3制热除霜C1无法读取EEPROM数据「9直流电压检出异常」0PFC 低电压(有效值)检出故障」1AD Offset 异常检出故障」2逆变器PWM 逻辑设置故障」7Shunt 电阻不平衡调整故障 」8通信断线检出 」9电机参数设置故障 P1压机排气温度保护 P4制热过载保护 P5制冷防冻结 E4 室内直流电机故障*遥控器代码操作介绍(按遥控器空清键5秒进入,依次调节温度升/降键切换代码,按开关键发送)适用型号代码代码含义 2013后所有变频空调 “1”试运行 “2”缩时 “3”自检 “4” 取消代码“1”、“2”、“3”的功能“5”锁频额定制冷点;锁频额定制热点“9”取消代码“5”的功能“10”取消代码“11-17”的功能“11”显示室内温度“12”显示内盘温度“13”显示室外温度“14”显示外盘温度“15”显示压机排气温度“16”显示运行电流“17”内机保护显示“21”显示实际运行频率“22”显示当前目标频率“23”目标频率“+”设置“24”24-目标频率“-”设置“20”取消代码“21”、“22”、“23”、“24”的功能聚信口碑网汇总了国内所有知名大品牌家电售后服务系统和售后服务维修工,实时动态化定位管理,可以在线快速处理您的所有保内保外报修问题。

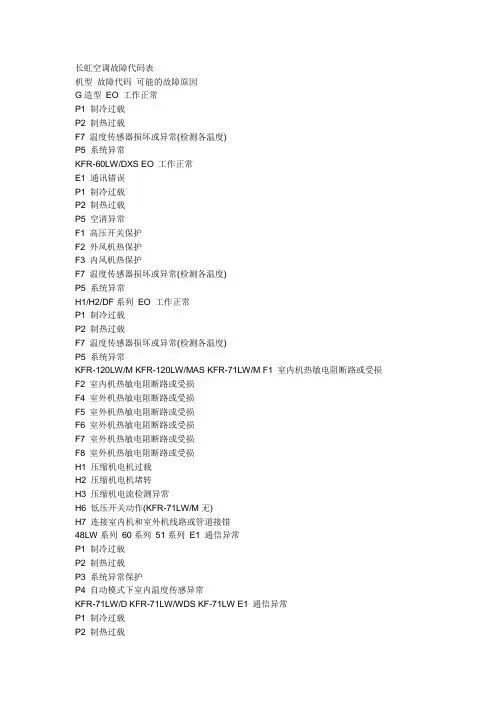

长虹空调故障代码表机型故障代码可能的故障原因G造型EO 工作正常P1 制冷过载P2 制热过载F7 温度传感器损坏或异常(检测各温度)P5 系统异常KFR-60LW/DXS EO 工作正常E1 通讯错误P1 制冷过载P2 制热过载P5 空清异常F1 高压开关保护F2 外风机热保护F3 内风机热保护F7 温度传感器损坏或异常(检测各温度)P5 系统异常H1/H2/DF系列EO 工作正常P1 制冷过载P2 制热过载F7 温度传感器损坏或异常(检测各温度)P5 系统异常KFR-120LW/M KFR-120LW/MAS KFR-71LW/M F1 室内机热敏电阻断路或受损F2 室内机热敏电阻断路或受损F4 室外机热敏电阻断路或受损F5 室外机热敏电阻断路或受损F6 室外机热敏电阻断路或受损F7 室外机热敏电阻断路或受损F8 室外机热敏电阻断路或受损H1 压缩机电机过载H2 压缩机电机堵转H3 压缩机电流检测异常H6 低压开关动作(KFR-71LW/M无)H7 连接室内机和室外机线路或管道接错48LW系列60系列51系列E1 通信异常P1 制冷过载P2 制热过载P3 系统异常保护P4 自动模式下室内温度传感异常KFR-71LW/D KFR-71LW/WDS KF-71LW E1 通信异常P1 制冷过载P2 制热过载P3 系统异常保护P4 自动模式下室内温度传感异常F1 高压开关保护(信号线接错或断裂、控制板上光耦或R201损坏)F2 室外风扇电机热保护(热保护器坏、控制板上光耦或R201损坏)F3 室内风扇电机热保护(热保护器坏、控制板上光耦或R209损坏)KFR-50LW/WDS (L5021B) KF-50LW/WCS KF-60LW/WCS KF-71LW/WCSKFR-51LW/WDAS (L5121B) KFR-60LW/WDCS KFR-71LW/WDAS (L7121B或(L7122B) KFR-71LW/WDCS E1 通信异常P1 制冷过载P2 制热过载F1 高压开关保护F2 室外风扇电机热保护F3 室内风扇电机热保护F7 温度传感器损坏或异常F8 系统异常保护KFR-45LW/WBQ KFR-50LW/WBQ F1 室内温度传感器异常F2 室内盘管温度传感器异常F3 室外环境温度传感器异常F4 室外盘管温度传感器异常F5 压缩机排气温度传感器异常P1 压缩机排气温度异常P2 CT电流异常P4 IPM故障保护P5 四通阀切换异常E1 室内主控板与控制面板之间通讯异常E2 室内主控板与室外控制板之间通讯异常KF-75LW/W3S KFR-75LW/WD3S KFR-120LW/WDS KF-120LW/WS E1 主控板与面板之间通讯错误E2 主控板与室外板之间通讯错误F1 高压开关保护F2 室外风扇电机热保器动作F3 室内风扇电机热保器动作F4 低压开关保护F5 逆相保护F6 缺相保护H1 压缩机过流保护H2 压缩机过流保护H3 检测不到压机电流P1 制冷过载保护P2 制热过载保护P3 系统异常保护P4 自动模式下室内温度传感器异常KFR-120LW/M KFR-120LW/MAS KFR-71LW/M KFR-120LW/M KFR-120LW/MASKFR-71LW/M E1 控制面板测到从室内机传来的异常信息E2 控制面板测到从室内机传来的异常信息E3 室内机测到从控制面板传来的异常信息E4 室内机测到从室外机传来的异常信息E5 室内机测到从室外机传来的异常信息E6 室内机测到从室内机传来的异常信息E7 室外机测到从室内机传来的异常信息P1 室内风扇电机热保护器动作P2 室外风扇电机与压缩机热保护器动作P3 排气温度异常P4 高压开关动作P5 逆相保护动作(对KFR-71LW/M是控制面板上开关位置设置错)P6 室内机的室外机的模式不兼容KFR-60LW/FS KFR-71LW/FS KFR-71LW/DFS FS系列DFS系列EO 工作正常E1 通讯错误P1 制冷过载P2 制热过载P5 空清异常F1 高压开关保护F2 外风机热保护F3 内风机热保护F7 温度传感器损坏或异常(检测各温度)F8 系统异常KFR-40+(25)GW/BQ(ZC8)字组判别诊断功能动作判定和处理检查代码字组检查代码动作主要原因空调状态条件00 室内控制板系统0C 室温传感器短路或断线继续运转检出异常显示1.检查室温传感器2.如室温传感器没问题,查PCB板0D 热交换器传感器脱落断线短路或移动继续运转检出异常显示1.检查热交传感器2.如热交传感器没问题,查PCB板11 室内风扇锁定,室内风扇电路异常全部停止检出异常显示1.检查电机2.如电机没问题,查PCB板无显示0F 辅助热交换器脱落断线短路或移动继续运转检出异常显示1.检查辅助热交传感器2.辅助热交传感器没问题查PCB板12 室内PC板异常继续运转或全部停止检出异常显示更换PCB板13 以28以上的转速起动5分钟后,热交传感器的温度变化在2K以下继续运转检出异常显示1.确认压机动作2.确认冷媒是否不足3.检查截止阀(关状态)01 连接线及串行信号动作04 运转开始后,室内机收不到返回串行信号1.连接线误配2.温度保险丝熔断3.压缩机温度保护器动作继续运转返回串行信号异常时闪烁复位后立即恢复正常1.室外机完全不动作(1)检查连接线,有误配纠正(2)检查温度保险导通与否(3)确认室外机的25A保险丝(4)确认变频器PCB板的15A保险丝2.运转过程中显示”其它”区段时压缩机温度保护器动作,检查泄漏与否3.确认过程中正常运转,但室内端子2,3之间有串行返回信号,则更换内PCB板无串行返回信号,则更换变频器PCB板05 室外机未接收到运转指令信号继续运转运转指令异常时闪烁复位后立即恢复正常室内端子2,3之间无运转指令信号,更换内PCB板,有运转指令信号,则更换变频器PCB板02 室外机控制板系统14 变频过电保护(短时)全部停止检出异常时显示即使再运转,也会立即全部停止-更换印制板。

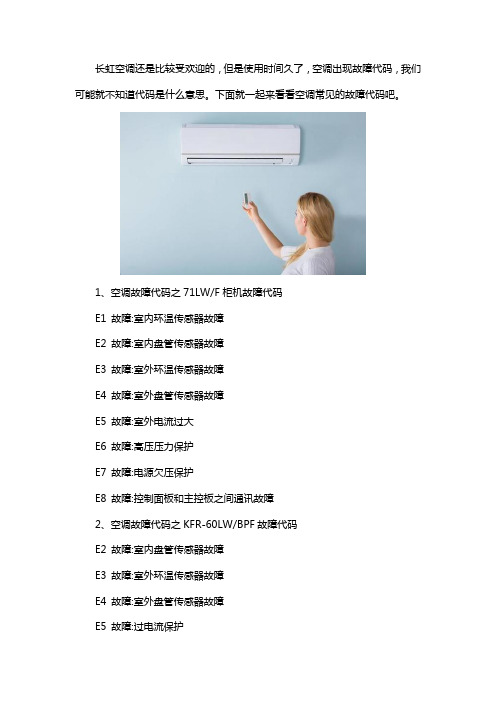

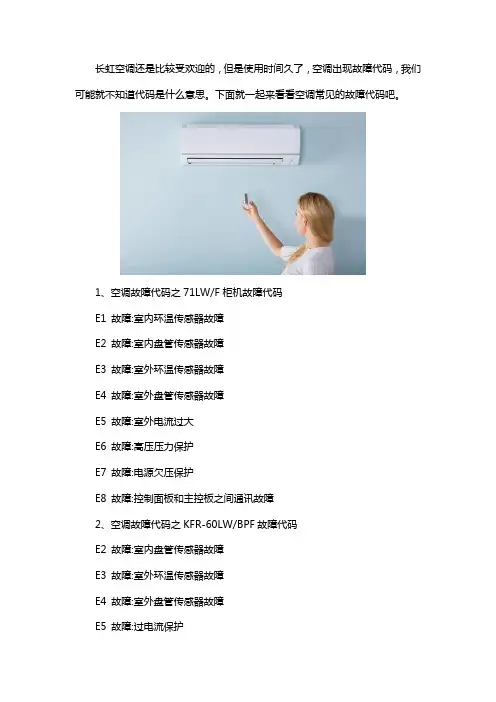

长虹空调还是比较受欢迎的,但是使用时间久了,空调出现故障代码,我们可能就不知道代码是什么意思。
下面就一起来看看空调常见的故障代码吧。
1、空调故障代码之71LW/F柜机故障代码
E1 故障:室内环温传感器故障
E2 故障:室内盘管传感器故障
E3 故障:室外环温传感器故障
E4 故障:室外盘管传感器故障
E5 故障:室外电流过大
E6 故障:高压压力保护
E7 故障:电源欠压保护
E8 故障:控制面板和主控板之间通讯故障
2、空调故障代码之KFR-60LW/BPF故障代码
E2 故障:室内盘管传感器故障
E3 故障:室外环温传感器故障
E4 故障:室外盘管传感器故障
E5 故障:过电流保护
E6 故障:管路压力保护
E7 故障:室外低电压保护
E8 故障:面板与主板通讯故障
E9 故障:室内外通讯故障
E0 故障:室内室外通讯故障
3、空调故障代码之KR-70QW,KF-71QW/S,KF-120QW,KF125FW故障代码
E0 故障:排水系统故障
E1 故障:室内感温器故障
E2 故障:室内盘管传感器故障
E3 故障:室外环温传感器故障
E4 故障:室外盘管传感器故障
E5 故障:过流保护
E6 故障:管路压力保护
E7 故障:面板与主板通迅故障
E8 故障:主板与室外通讯故障。

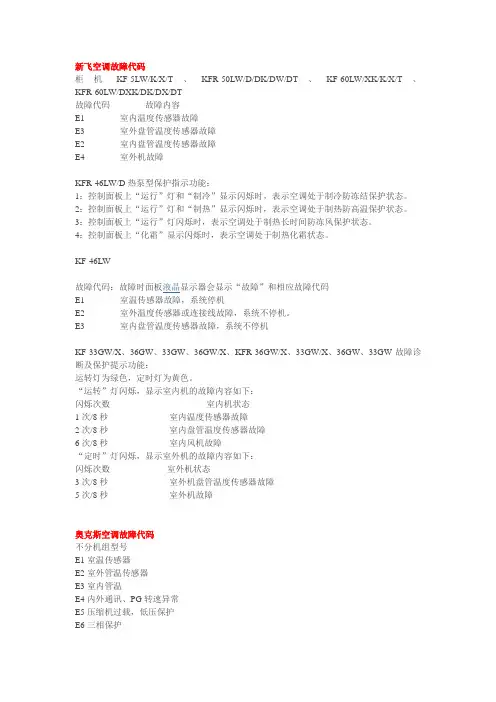

新飞空调故障代码柜机KF-5LW/K/X/T、KFR-50LW/D/DK/DW/DT、KF-60LW/XK/K/X/T、KFR-60LW/DXK/DK/DX/DT故障代码故障内容E1室内温度传感器故障E3室外盘管温度传感器故障E2室内盘管温度传感器故障E4室外机故障KFR-46LW/D热泵型保护指示功能:1:控制面板上“运行”灯和“制冷”显示闪烁时,表示空调处于制冷防冻结保护状态。
2:控制面板上“运行”灯和“制热”显示闪烁时,表示空调处于制热防高温保护状态。
3:控制面板上“运行”灯闪烁时,表示空调处于制热长时间防冻风保护状态。
4:控制面板上“化霜”显示闪烁时,表示空调处于制热化霜状态。
KF-46LW故障代码:故障时面板液晶显示器会显示“故障”和相应故障代码E1室温传感器故障,系统停机E2室外温度传感器或连接线故障,系统不停机。
E3室内盘管温度传感器故障,系统不停机KF-33GW/X、36GW、33GW、36GW/X、KFR-36GW/X、33GW/X、36GW、33GW故障诊断及保护提示功能:运转灯为绿色,定时灯为黄色。
“运转”灯闪烁,显示室内机的故障内容如下:闪烁次数室内机状态1次/8秒室内温度传感器故障2次/8秒室内盘管温度传感器故障6次/8秒室内风机故障“定时”灯闪烁,显示室外机的故障内容如下:闪烁次数室外机状态3次/8秒室外机盘管温度传感器故障5次/8秒室外机故障奥克斯空调故障代码不分机组型号E1室温传感器E2室外管温传感器E3室内管温E4内外通讯、PG转速异常E5压缩机过载,低压保护E6三相保护E7室外过流E8压缩机排气传感器E9压缩机排气温度奥克斯故障代码:H(除KFR-25G/H)、H1、HA、HB、HY系列(定时灯)故障原因显示方式显示优先级别PG反馈异常每8秒闪烁4次1T环异常每8秒闪烁1次2T内盘异常每8秒闪烁2次3T外盘异常每1秒闪烁1次4AUX故障代码:KFR-70LW/A、KFR-120LW/A故障显示和保护显示1、制热化霜:面板上“制热”指示灯闪烁,(0.5s/O.5s),其余不变。

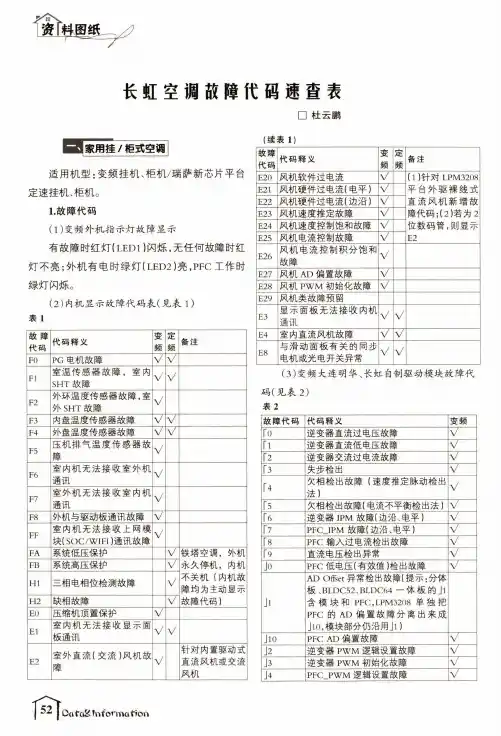

长虹空调故障代码速查表□杜云鹏H 家蘇调适用机型:变频挂机、柜机/瑞萨新芯片平台 定速挂机、柜机。
1.故障代码(1)变频外机指示灯故障显示有故障时红灯(LED 1 )闪烁,无任何故障时红 灯不亮;外机有电时绿灯(LED 2 )亮,PFC 工作时 绿灯闪烁。
(2)内机显示故障代码表(见表1)表1故障代码代码释义变频定频备注FO P G 电机故障V V FI 室温传感器故障,室内S H T 故障V V F 2外环温度传感器故障,室 外S H T 故障V F 3内盘温度传感器故障V V F 4外盘温度传感器故障V V F 5压机排气温度传感器故 障V F6室内机无法接收室外机通讯V F 7室外机无法接收室内机通讯V F8外机与驱动板通讯故障V FF 室内机无法接收上网模块(SO C /W IF I )通讯故障V FA 系统低压保护V 铁塔空调,外机 永久停机,内机 不关机(内机故 障均为主动显示 故障代码)FB 系统高压保护V H I 三相电相位检测故障V H 2缺相故障V EO 压缩机顶置保护V E l室内机无法接收显示面板通讯V VE 2室外直流(交流l 风机故 障V针对内置驱动式 直流风机或交流 风机(续表1)故障代码代码释义变频定频备注E 20风机软件过电流V(1 )针对 LPM 3208 平台外驱裸线式 直流风机新增故 障代码;(2)若为2 位数码管,则显示E 2E 21风机硬件过电流(电平)V E 22风机硬件过电流(边沿)V E 23风机速度推定故障V E 24风机速度控制饱和故障V E 25风机电流控制故障V E 26风机电流控制积分饱和故障V E 27风机A D 偏置故障V E 28风机P W M 初始化故障V E 29风机类故障预留E 3显示面板无法接收内机 通讯V V E 4室内直流风机故障V V E8与滑动面板有关的同步电机或光电开关异常V V(3)变频大连明华、长虹自制驱动模块故障代码(见表2)表2故障代码代码释义变频「0逆变器直流过电压故障「1逆变器直流低电压故障V -「2逆变器交流过电流故障V 「3失步检出「4欠相检出故障(速度推定脉动检出 法)V「5欠相检出故障(电流不平衡检出法)T「6逆变器IP M 故障(边沿、电平>「7PFC _IP M 故障(边沿、电平)V -「8P F C 输入过电流检出故障「9直流电压检出异常Jo P F C 低电压(有效值)检出故障V JlAD O f te t 异常检出故障(提示:分体 板、BLDC 52、BLDC 64 _ 体板的」1 含模块和P F C , LPM 3208单独把 P F C 的A D 偏置故障分离出来成」1〇,模块部分仍沿用」1)JlO PFC A D 偏置故障」2逆变器P W M 逻辑设置故障」3逆变器P W M 初始化故障」4PFC _P W M 逻辑设置故障V1^1 Oqt*o & I n f o r m a f i o nW W W A.T=»F»1_IA7M CE TR jwl989.c n EPAIRING(续表2)故障代码代码释义变频J5PFC_P W M初始化故障J6温度异常V-」7S h u n t电阻不平衡调整故障J8通信断线检出」9电机参数设置故障CO直流电压突变故障C l E E P R O M数据错C2E E P R O M初始化错\T LPM1610—体板增加C3速度估算故障\TC4D轴电流控制故障C5Q轴电流控制故障V-C6D轴电流控制积分饱和故障TC7Q轴电流控制积分饱和故障说明:出现故障后室外机停机,驱动板红灯闪烁显示故障原因,先不向室内机传送故障代码;室外机若反复启动6次后,仍然不能正常运转,则停 机不再重启,并向室内机报相应故障代码,室内机 显示相应故障代码。

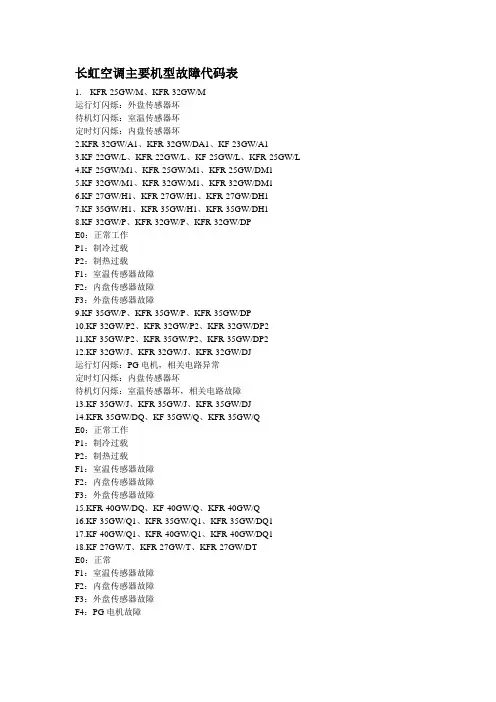

长虹空调主要机型故障代码表1.KFR-25GW/M、KFR-32GW/M运行灯闪烁:外盘传感器坏待机灯闪烁:室温传感器坏定时灯闪烁:内盘传感器坏2.KFR-32GW/A1、KFR-32GW/DA1、KF-23GW/A13.KF-22GW/L、KFR-22GW/L、KF-25GW/L、KFR-25GW/L4.KF-25GW/M1、KFR-25GW/M1、KFR-25GW/DM15.KF-32GW/M1、KFR-32GW/M1、KFR-32GW/DM16.KF-27GW/H1、KFR-27GW/H1、KFR-27GW/DH17.KF-35GW/H1、KFR-35GW/H1、KFR-35GW/DH18.KF-32GW/P、KFR-32GW/P、KFR-32GW/DPE0:正常工作P1:制冷过载P2:制热过载F1:室温传感器故障F2:内盘传感器故障F3:外盘传感器故障9.KF-35GW/P、KFR-35GW/P、KFR-35GW/DP10.KF-32GW/P2、KFR-32GW/P2、KFR-32GW/DP211.KF-35GW/P2、KFR-35GW/P2、KFR-35GW/DP212.KF-32GW/J、KFR-32GW/J、KFR-32GW/DJ运行灯闪烁:PG电机,相关电路异常定时灯闪烁:内盘传感器坏待机灯闪烁:室温传感器坏,相关电路故障13.KF-35GW/J、KFR-35GW/J、KFR-35GW/DJ14.KFR-35GW/DQ、KF-35GW/Q、KFR-35GW/QE0:正常工作P1:制冷过载P2:制热过载F1:室温传感器故障F2:内盘传感器故障F3:外盘传感器故障15.KFR-40GW/DQ、KF-40GW/Q、KFR-40GW/Q16.KF-35GW/Q1、KFR-35GW/Q1、KFR-35GW/DQ117.KF-40GW/Q1、KFR-40GW/Q1、KFR-40GW/DQ118.KF-27GW/T、KFR-27GW/T、KFR-27GW/DTE0:正常F1:室温传感器故障F2:内盘传感器故障F3:外盘传感器故障F4:PG电机故障19.KF-32GW/T、KFR-32GW/T、KFR-32GW/DT20.KF-45LW/H1、KFR-45LW/DH1E0:工作正常P1:制冷过载P2:制热过载F7:温度传感器损坏或异常P5:系统异常21.KF-46LW/H1、KFR-46LW/DH1、KFR-46LW/H122.KF-50LW/H1、KFR-50LW/DH1、KFR-50LW/H123.KF-60LW/H2、KFR-60LW/DH2、KFR-60LW/H224.KF-70LW/H2、KFR-70LW/DH2、KFR-70LW/H225.KF-71LW/G、KFR-71LW/DG、KF-51LW/G、KFR-51LW/DG26.KF-46LW/H0、KFR-46LW/H0、KFR-46LW/DH027.KF-50LW/H0、KFR-50LW/H0、KFR-50LW/DH028.KF-50LW/F、KFR-50LW/DF、KF-70LW/F、KFR-70LW/DF29.KF-120LW/A、KFR-120LW/A、KFR-120LW/DSE0:工作正常E1:通讯错误P1:制冷过载P2:制热过载F5或P8:系统异常30.KFR-75LW/WD3S、KF-75LW/W3SKFR-120LW/WDS、KF-120LW/WS E0:工作正常E1:主控板与面板之间通信错误E2:主控板与面板之间通信错误P1:制冷过载P2:制热过载P3:系统异常P4:温度传感器损坏(可通过查询传感器的值,来确认损坏的传感器)F1:高压开关保护F2:外风机热保护F3:内风机热保护F4:低压开关保护F5:逆相保护F6:缺相保护H1:压缩机过电流保护H2:压缩机堵转保护H3:检测不到压缩机电流31.KF-33DW/J、KFR-33DW/JA待机灯快速闪烁:摆叶传动机构或控制电路异常,摆叶不运行B定时灯快速闪烁:PG电机相关线路异常,空调停机C运行灯闪烁:外盘温度传感器相关线路异常,空调不能制热D待机灯闪烁:室温传感器异常,空调按24℃运行E定时灯闪烁:内盘温度传感器异常,空调不能制热运行KFR-45LW/WDQKFR-45LW/WBQKFR-50LW/WBQF1室内温度传感器异常F2室内盘管温度传感器异常F3室外环境温度传感器异常F4室外盘管温度传感器异常F5压缩机排气温度传感器异常P1压缩机排气温度传感器异常P2CT电流异常P4JPM故障保护P5四通阀切换异常E1室内主控板与控制面板之间通讯异常E2室内主控板与室外控制板之间通讯异KF-75LW/WDSKF-75W/W3S R-75LW/WDES KFR-120LW/WDS KF-120LW/WSF1高压开关保护F2室外风扇电机热保护器动作F3室内风扇电机热保护器动作F4低压开关保护F5逆相保护F6缺相保护H1压缩机过电流保护H2压缩机堵转保护H3检测不到压缩机电流P1制冷过载保护P2制热过载保护P3系统异常保护P4自动模式下室内温度传感器异常无显示制冷剂不足E1控制面板测到从室内机传来的异常信息E2控制面板测到从室内机传来的异常信息E3室内机测到从控制面板传来的异常信息E4室内机测到从室外机传来的异常信息E5室内机测到从室外机传来的异常信息E6室外机测到从室内机传来的异常信息E7室外机测到从室内机传来的异常信息KFR-120LW/MASKFR-71LW/MP1室外机测到从室内机传来的异常信息P2室外风扇电机与压缩机热保护器动作P3排气温度异常P4高压开关动作P5逆相保护(对KFR-71LW/M是主控板上开关位置设置错误P6室内机与室外机的模式不兼?F1室内机热敏电阻断路或者受损F2室内机热敏电阻断路或者受损F4室外机热敏电阻断路或者受损F5室外机热敏电阻断路或者受损F6室外机热敏电阻断路或者受损F7室外机热敏电阻断路或者受损F8室外机热敏电阻断路或者受损H1压缩机电机过流H2压缩机电机堵转H3压缩机电流检测异常H6低压开关动作H7连接室内机和室外机线路或管道接错48LW60系列51系列E1通讯异常P1制冷过载P2制热过载P3系统异常保护P4自动模式下室内温度传感器异常KFR-7ILW/DKFR-71LW/WDKF-71LWE1通信异常P1制冷过载P2制热过载P3系统异常保护P4自动模式室内温度传感器异常F1高压开关保护(序号线接错或断裂,控制板上光藕或R205损坏) F2室外风扇电机热保护(热保护器坏,控制板上光藕或R205损坏) F3室内风扇电机热保护(热保护器坏,控制板上光藕或R205损坏)KF-50LWWDFKF-60LWWDFKF-71LWWDFKFR-51LWWDFBKFR-60LWWDFBE1通信异常P1制冷过载P2制热过载F1高压开关保护F2室外风扇电机热保护F3室内风扇电机热保护F7温度传感器损坏或异常F8系统保护异常长虹小清爽KFR-25GW分体显示内容故障原因运行绿待机黄定时红5Hz闪上电存储电路错误定时(红)5Hz闪PG电机或相关电路异常运行(绿)1Hz闪室外管温传感器异常待机(黄)1Hz闪室内温度传感器异常定时(红)1Hz闪室内管温传感器异常长虹大清快系列空调代码检查代码检查代码故障原因000C室内环温温度传感器开路或短路TACd室内管温温度传感器开路或短路TC0011室内风机电路故障0F室内辅肋传感器开路或短路TC112室内PC电路板异常13室内管温传感器TC温度变化2K以上0304室内机收不到返回的串行通讯信号05室外机没有接收收到运转指令信号0214变频器过电流保护电流动作16位置检测电路异常或压缩机绕组线间短路17电流检测电路异常18室外温度传感器开路或短路(TE、TS)19排气温度传感器开路或短路(TD)1R室外风机驱动系统异常1C压缩机驱动输出异常或压缩机不良1b室外温度传感器异常(T0、TE)0317无返回串行信号或压缩机温度保护器动作1d压缩机没有工作1E压缩机排气温度异常,超过117度停机1F压缩机过负荷运转18四通阀动作异常手机震动,来一条微信消息,他说:“我开好房间了,等你!他们都说你技术好,我想试试真假。
涡旋式压缩机的柜式空调的主要代码表:E1.通讯失败保护;E2.压缩机过电流保护;E3.电源相序错误保护E4.系统排气温度过高或系统排气压力过高保护;E5.系统吸气压力过低保护;E6.防冻结保护。
春兰空调压缩机的代码表:E1.通讯失败保护;E2.压缩机过电流保护;E3.电源电压异常或内主控板坏;E4.系统排气压力过高保护;E5.室外环温过低保护;E6.防冻结保护;E7.为感温头RT1,RT2,RT3开路;E8.为RT1,RT2,RT3短路。
变频空调器故障代码及其名称如下:E0:通讯故障;E1:室外传感器开短路;E2:压缩机过载保护;E3:过流保护;E4:功率模块保护;E5:室外管温过高;E6:排气温度过高保护;E7:系统压力异常保护(预留);E8:PG电机转速异常保护;E9:室内管温过高保护。
嵌入式空调具有显示故障代码的功能,当发生故障,控制板上的三个发光二极管做出相应的显示:红灯黄灯绿灯a.1-2次防冻结显示:(1)亮(2)闪(3)灭b.压缩机过电流显示(60,70型)(1)闪(2)亮(3)闪c.系统压力超高压显示:(1)闪(2)亮(3)灭或压缩机排气温度过高保护显示:(1)闪(2)亮(3)灭或室外热交换器温度探头断路显示:(1)闪(2)亮(3)灭d.室外环境温度过低显示(65.70热泵型)(1)闪(2)灭(3)亮或系统压力过低保护(125型)(1)闪(2)灭(3)亮e.3次防冻结保护显示:(1)闪(2)亮(3)亮f.通讯失败时显示:(1)亮(2)闪(3)亮g.室内环境温度探头断路(短路)(1)亮(2)亮(3)闪h.室内热交换器温度探头断路(短路)(1)亮(2)灭(3)闪i.水泵或磁浮开关出现异常:(1)闪(2)闪(3)闪j.相序保护:(1)亮(2)闪(3)闪k.超高温保护:(1)闪(2)闪(3)灭春兰洗衣机故障代码对照表:。
长虹空调故障代码大全1 不工作(E2故障) E2故障Q106、Q107、Q108、Q109、D115、D116、PC101失效2 不工作(E1故障) E1故障 Q103、Q104、D103失效3 不工作(F3故障) F3故障 R121、D107、PC102失效"KFR-75W/WD3S长虹空调故障代码大全KFR-120W/WDS"1 外机不工作不通电 ZNR201短路(引起烧保险)2 不工作(F5故障) F5故障 R240、R241开路,D222、D201、IC205、IC211失效3 不工作(E2故障)E2故障Q203、Q205、Q204、D210、D226、Q211失效长虹空调故障代码大全KFR-120L/MAS1 不工作外机动作,室内机不工作 D41、D42开路2 不工作(无内机通讯) E1故障 Q7、Q8失效长虹空调故障代码大全KFR-120W/MAS1 不工作(P5故障) P5故障 R28、R31开路,D4、D5、PC5、PC6、Q7、Q8失效2 不工作(E4故障) E4故障 L1、Q10失效"长虹空调故障代码大全KFR-71LW/M长虹空调故障代码大全KFR-120LW/MAS(三洋)"1 不工作(P6故障,显示异常或无通信)P6故障或无通讯或显示异常S1、S2、S3、S4、S5、S6等开关位置错误或氧化后接触不良长虹空调故障代码大全KFR-50W/WBQ1 不工作(P4故障) P4故障 VD311、VD310、VD309、VD312失效(其中一个或几个)2 不通电不通电 IC307、VD307短路,R321开路"KFR-51(71)L/DFS(FS系列相同)" 1 不工作(不叫,传感无温度,不通电)不叫,无传感器温度,不通电 D201失效2 不工作(不叫)不叫 V201短路3 显示异常漏光 VD201短路4 不工作(E1故障) E1故障 V202短路,D201失效"长虹空调故障代码大全KFR-71L/WDAS(1、2条也适合于KFR-50L/WDCS)" 1 不工作(传感器温度异常)传感器温度异常 CN301失效2 不通电不通电 D101失效,L101开路,F101开路3 不工作(F1故障) F1故障 E301失效,R310开路4 不工作(F2故障) F2故障 E302失效,R311开路5 不工作(F3故障) F3故障 E303失效,R315开路,XS306处零线炸开长虹空调故障代码大全KFR-28GW/BC31 不制热(冷)且手动关机后运行灯闪无通讯D108、D109烧坏,VD501、D500、D501烧坏,R57开路,T01、D101模块失效长虹空调故障代码大全KFR-25(28)(40)G/BQ1 不开机不通电 R01、R02开路,IC01失效2 不制热(冷)无通讯 C501失效长虹空调故障代码大全KFR-40(+25)W/BQ1 不制热(冷)且灯闪不通电Q200、DB01、IC101失效,F01开路2 不制热(冷)且灯闪开机保护IC203、IC204、IC205、IC207、IC200、IC201失效3 不制热(冷)且灯闪开机保护C302、C308、C312缺损/开路,Q302、Q303、Q304、Q305、Q306、Q307参数异常4 制热(冷)效果不好电子膨胀阀切换异常IC11开路,IC14开路(副板)"长虹空调故障代码大全KFR-36GW/BMF长虹空调故障代码大全KFR-40GW/BM"1 运行灯闪且不开机运行灯闪 E2PROM插座氧化2 运行灯闪,手动关机后1灯直亮运行灯闪 PC10、PC11、IC14、T11失效,R42开路3 运行灯闪,手动关机后2灯直亮运行灯闪D29、C52、C59、C60、C61模块失效,PC13~PC18失效长虹空调故障代码大全KFR-32G/DL1 运行灯闪长鸣传感器电路异常2 运行灯闪制热后运行灯闪 CPU坏长虹空调故障代码大全KFR-30GW/WDS1 整机工作异常(运行一会儿停机)运行一会儿停机D101失效(+5V对地短路)2 整机不工作不启动 R109开路(+24V、+12V、+5V正常)长虹空调故障代码大全KFR-34GW/WCS1 遥控不开机不遥控 C115参数失调2 三灯闪且不开机三灯闪 D107程序丢失3 能遥控但不开机且手动不开机手动不开机 S101失效长虹空调故障代码大全KFR-32GW/A11 不通电不通电 D105失效〈+12V偏低,无+5V,D105发热〉2 关机后压缩机不停压缩机一直转(D106第16脚一直处于低电平)D106失效"KFR-32G/DC2(适用于DC2、DC3系列)" 1 不通电不通电变压器开路FS、DFS系列控制面板1 不工作(不叫)不叫V101、V102、V103、D101失效2 显示异常漏光 D103失效,C105失效3 不工作 E1故障 V101、V103、D101失效KFR-71L/WDAS、KFR-50L/WDCS、KFR-60L/DXS、DA系列控制面板 1 不工作(不叫)不叫V201、V202、V203失效及D101失效2 不通电不显示 C101短路,G301、D101失效"KFR-75L/WD3SKFR-120L/WDS控制面板" 1 按键全无作用按键失效K301开路或IC301失效,K301位置不正确2 不工作(不叫)不叫 Q303、Q306、IC301失效3 不通电不通电 IC301、IC302、X301、D311、C312失效KFR-71L/D控制面板1 不工作(不叫)不叫Q302、Q303、Q304、Q305、IC301失效2 无夜光无夜光 Q307、RG301、R335、背光源、IC301失效"KFR-51L/D(KFR-48L基本相同)" 1 不工作(不叫)不叫 Q303、Q302、Q305、Q306、IC301失效2 不通电不通电IC303、IC301、X301、IC302、C312、C318失效长虹:机型代码可能故障原因F1 室内温度传感器异常F2 室内盘管温度传感器异常F3 室外环境温度传感器异常KFR-45LW/WDQ F4 室外盘管温度传感器异常KFR-45LW/WBQ F5 压缩机排气温度传感器异常KFR-50LW/WBQ P1 压缩机排气温度传感器异常P2 CT电流异常P4 JPM故障保护P5 四通阀切换异常E1 室内主控板与控制面板之间通讯异常E2 室内主控板与室外控制板之间通讯异常E1 主控板与面板之间通讯错误E2 主控板与室外板之间通讯错误F1 高压开关保护F2 室外风扇电机热保护器动作KF-75LW/WDS F3 室内风扇电机热保护器动作KF-75W/W3S F4 低压开关保护KFR-75LW/WDES F5 逆相保护KFR-120LW/WDS F6 缺相保护KF-120LW/WS H1 压缩机过电流保护H2 压缩机堵转保护P1 制冷过载保护P2 制热过载保护P3 系统异常保护P4 自动模式下室内温度传感器异常无显示制冷剂不足E1 控制面板测到从室内机传来的异常信息E2 控制面板测到从室内机传来的异常信息E3 室内机测到从控制面板传来的异常信息E4 室内机测到从室外机传来的异常信息E5 室内机测到从室外机传来的异常信息E6 室外机测到从室内机传来的异常信息E7 室外机测到从室内机传来的异常信息P1 室内风扇电机热保护器动作P2 室外风扇电机与压缩机热保护器动作KFR-120LW/M P3 排气温度异常KFR-120LW/MAS P4 高压开关动作KFR-71LW/M P5 逆相保护(对KFR-71LW/M是主控板上开关位置设置错误)P6 室内机与室外机的模式不兼?F1 室内机热敏电阻断路或者受损F2 室内机热敏电阻断路或者受损F4 室外机热敏电阻断路或者受损F5 室外机热敏电阻断路或者受损F6 室外机热敏电阻断路或者受损F7 室外机热敏电阻断路或者受损F8 室外机热敏电阻断路或者受损H1 压缩机电机过流H2 压缩机电机堵转H6 低压开关动作H7 连接室内机和室外机线路或管道接错E1 通讯异常48LWP1 制冷过载60系列 P2 制热过载51系列 P3 系统异常保护P4 自动模式下室内温度传感器异常KFR-7ILW/D E1 通信异常KFR-71LW/WD P1 制冷过载KF-71LW P2 制热过载P3 系统异常保护P4 自动模式室内温度传感器异常F1 高压开关保护(序号线接错或断裂,控制板上光藕或R205损坏) F2 室外风扇电机热保护(热保护器坏,控制板上光藕或R205损坏) F3 室内风扇电机热保护(热保护器坏,控制板上光藕或R205损坏)KFR-50LWWDFB E1 通信异常KF-50LWWDF P1 制冷过载KF-60LWWDF P2 制热过载KF-71LWWDF F1 高压开关保护KFR-51LWWDFB F2 室外风扇电机热保护KFR-60LWWDFB F3 室内风扇电机热保护F7 温度传感器损坏或异常F8 系统保护异常机型代码可能故障原因F1 室内温度传感器异常F2 室内盘管温度传感器异常F3 室外环境温度传感器异常KFR-45LW/WDQ F4 室外盘管温度传感器异常KFR-45LW/WBQ F5 压缩机排气温度传感器异常KFR-50LW/WBQ P1 压缩机排气温度传感器异常P2 CT电流异常P4 JPM故障保护P5 四通阀切换异常E1 室内主控板与控制面板之间通讯异常E2 室内主控板与室外控制板之间通讯异常E1 主控板与面板之间通讯错误E2 主控板与室外板之间通讯错误F1 高压开关保护F2 室外风扇电机热保护器动作KF-75LW/WDS F3 室内风扇电机热保护器动作KF-75W/W3S F4 低压开关保护KFR-75LW/WDES F5 逆相保护KFR-120LW/WDS F6 缺相保护KF-120LW/WS H1 压缩机过电流保护H2 压缩机堵转保护H3 检测不到压缩机电流P1 制冷过载保护P2 制热过载保护P3 系统异常保护P4 自动模式下室内温度传感器异常无显示制冷剂不足E1 控制面板测到从室内机传来的异常信息E2 控制面板测到从室内机传来的异常信息E3 室内机测到从控制面板传来的异常信息E4 室内机测到从室外机传来的异常信息E5 室内机测到从室外机传来的异常信息E6 室外机测到从室内机传来的异常信息E7 室外机测到从室内机传来的异常信息P1 室内风扇电机热保护器动作P2 室外风扇电机与压缩机热保护器动作KFR-120LW/M P3 排气温度异常KFR-120LW/MAS P4 高压开关动作KFR-71LW/M P5 逆相保护(对KFR-71LW/M是主控板上开关位置设置错误)P6 室内机与室外机的模式不兼?F1 室内机热敏电阻断路或者受损F2 室内机热敏电阻断路或者受损F4 室外机热敏电阻断路或者受损F5 室外机热敏电阻断路或者受损F6 室外机热敏电阻断路或者受损F7 室外机热敏电阻断路或者受损F8 室外机热敏电阻断路或者受损H1 压缩机电机过流H2 压缩机电机堵转H3 压缩机电流检测异常H6 低压开关动作H7 连接室内机和室外机线路或管道接错E1 通讯异常48LW P1 制冷过载60系列 P2 制热过载51系列 P3 系统异常保护P4 自动模式下室内温度传感器异常KFR-7ILW/D E1 通信异常KFR-71LW/WD P1 制冷过载KF-71LW P2 制热过载P3 系统异常保护P4 自动模式室内温度传感器异常F1 高压开关保护(序号线接错或断裂,控制板上光藕或R205损坏) F2 室外风扇电机热保护(热保护器坏,控制板上光藕或R205损坏) F3 室内风扇电机热保护(热保护器坏,控制板上光藕或R205损坏)KFR-50LWWDFB E1 通信异常KF-50LWWDF P1 制冷过载KF-60LWWDF P2 制热过载KF-71LWWDF F1 高压开关保护KFR-51LWWDFB F2 室外风扇电机热保护KFR-60LWWDFB F3 室内风扇电机热保护F7 温度传感器损坏或异常F8 系统保护异常机型序号整机故障现象印制板故障现象故障位号"KFR-36GW/D(KFR-35GW/WDS与其基本相同)" 1 不通电不通电 D1-D4、D5、D6、D9短路,IC6短路,保险管开路2 无风电机不转 DC10变质3 无风电机抖动,无+8.2V 调节R284 压缩机工作一会停机无压缩机CT电流 CT1开路大清快EQ系列 1 不通电(通电指示灯不亮)不通电C1、C4、C19变质,T1、R4、R60开路,VDZ2、D3、VD4、VD6、VD3、VD2、VD16、VD17、VC1短路2 无风遥控大电机不转 VD1、VD15、D6、V3、R10失效3 工作一会停机,指示灯闪工作一会电机停,指示灯闪 V2变质4 不工作不通电(无晶振电压) C10、C11变质"KFR-28GW/BP模块(KFR-28GW/BMF同)" 1 室外压缩机不启动压机不动模块短路或参数失调及开路2 外机不工作外机不通电 E2失效,BT1、R2开路,Z1短路"KFR-28G/BP(KFR-28G/BMF同)室内主板" 1 不停机通电室内电机就转C503、IC203失效2 不通电不通电 F504、RL401失效3 室内机不工作电机不转 DQ201失效KFR-28W/BMF 1 室外机不工作不通电 F101、F102、RT201开路,K505失效2 室外压缩机不工作压缩机不启动D303、D301失效,R504、R509开路,D403、T202失效3 外机不工作(无通讯)外机不动L102、C207、C205、D400、D402失效,D303失效KFR-28W/BP 1 室外风扇不转风机不转C501变质,RL502、RL503、IC401失效2 外机不通电不通电 FUSE101、FUSE102、PTC501开路3 室外压缩机不工作压缩机不动R504、R509、BT202、PC401失效4 不工作(无通讯)无通讯 PC400、PC402失效,R502开路5 工作一会停机压缩机启动一会就停 BT202、C207、C205失效KFR-60L/WDES 1 不工作 E1故障 V104、V105变质或虚焊KFR-71L/WDS 1 不通电不通电IC102、IC103失效,L102、D122开路2 不工作不叫(E1故障) Q104、Q105变质3 不工作(F1故障) F1故障高压开关坏,R205开路,D202、IC202失效4 不工作(F2故障)F2故障外风机坏,R201开路,D201、IC201失效5 不工作(F3故障)F3故障内风机坏,R209开路,D203、IC203失效"KFR-75L/WD3SKFR-120L/WD3S" 1 不工作(E2故障) E2故障Q106、Q107、Q108、Q109、D115、D116、PC101失效2 不工作(E1故障) E1故障 Q103、Q104、D103失效3 不工作(F3故障) F3故障 R121、D107、PC102失效"KFR-75W/WD3SKFR-120W/WDS" 1 外机不工作不通电ZNR201短路(引起烧保险)2 不工作(F5故障) F5故障 R240、R241开路,D222、D201、IC205、IC211失效3 不工作(E2故障)E2故障Q203、Q205、Q204、D210、D226、Q211失效KFR-120L/MAS 1 不工作外机动作,室内机不工作 D41、D42开路2 不工作(无内机通讯) E1故障 Q7、Q8失效KFR-120W/MAS 1 不工作(P5故障) P5故障 R28、R31开路,D4、D5、PC5、PC6、Q7、Q8失效2 不工作(E4故障) E4故障 L1、Q10失效"KFR-71LW/MKFR-120LW/MAS(三洋)" 1 不工作(P6故障,显示异常或无通信) P6故障或无通讯或显示异常S1、S2、S3、S4、S5、S6等开关位置错误或氧化后接触不良KFR-50W/WBQ 1 不工作(P4故障) P4故障 VD311、VD310、VD309、VD312失效(其中一个或几个)2 不通电不通电 IC307、VD307短路,R321开路"KFR-51(71)L/DFS(FS系列相同)" 1 不工作(不叫,传感无温度,不通电)不叫,无传感器温度,不通电 D201失效2 不工作(不叫)不叫 V201短路3 显示异常漏光 VD201短路4 不工作(E1故障) E1故障 V202短路,D201失效"KFR-71L/WDAS(1、2条也适合于KFR-50L/WDCS)" 1 不工作(传感器温度异常)传感器温度异常 CN301失效2 不通电不通电 D101失效,L101开路,F101开路3 不工作(F1故障) F1故障 E301失效,R310开路4 不工作(F2故障) F2故障 E302失效,R311开路5 不工作(F3故障) F3故障 E303失效,R315开路,XS306处零线炸开KFR-28GW/BC3 1 不制热(冷)且手动关机后运行灯闪无通讯D108、D109烧坏,VD501、D500、D501烧坏,R57开路,T01、D101模块失效KFR-25(28)(40)G/BQ 1 不开机不通电R01、R02开路,IC01失效2 不制热(冷)无通讯 C501失效KFR-40(+25)W/BQ 1 不制热(冷)且灯闪不通电Q200、DB01、IC101失效,F01开路2 不制热(冷)且灯闪开机保护IC203、IC204、IC205、IC207、IC200、IC201失效3 不制热(冷)且灯闪开机保护C302、C308、C312缺损/开路,Q302、Q303、Q304、Q305、Q306、Q307参数异常4 制热(冷)效果不好电子膨胀阀切换异常IC11开路,IC14开路(副板)"KFR-36GW/BMFKFR-40GW/BM" 1 运行灯闪且不开机运行灯闪 E2PROM插座氧化2 运行灯闪,手动关机后1灯直亮运行灯闪 PC10、PC11、IC14、T11失效,R42开路3 运行灯闪,手动关机后2灯直亮运行灯闪D29、C52、C59、C60、C61模块失效,PC13~PC18失效KFR-32G/DL 1 运行灯闪长鸣传感器电路异常2 运行灯闪制热后运行灯闪 CPU坏KFR-30GW/WDS 1 整机工作异常(运行一会儿停机)运行一会儿停机 D101失效(+5V对地短路)2 整机不工作不启动 R109开路(+24V、+12V、+5V正常)KFR-34GW/WCS 1 遥控不开机不遥控 C115参数失调2 三灯闪且不开机三灯闪 D107程序丢失3 能遥控但不开机且手动不开机手动不开机 S101失效KFR-32GW/A1 1 不通电不通电 D105失效〈+12V偏低,无+5V,D105发热〉2 关机后压缩机不停压缩机一直转(D106第16脚一直处于低电平)D106失效"KFR-32G/DC2(适用于DC2、DC3系列)" 1 不通电不通电变压器开路FS、DFS系列控制面板1 不工作(不叫)不叫V101、V102、V103、D101失效2 显示异常漏光 D103失效,C105失效3 不工作 E1故障 V101、V103、D101失效KFR-71L/WDAS、KFR-50L/WDCS、KFR-60L/DXS、DA系列控制面板 1 不工作(不叫)不叫V201、V202、V203失效及D101失效2 不通电不显示 C101短路,G301、D101失效"KFR-75L/WD3SKFR-120L/WDS控制面板" 1 按键全无作用按键失效K301开路或IC301失效,K301位置不正确2 不工作(不叫)不叫 Q303、Q306、IC301失效3 不通电不通电 IC301、IC302、X301、D311、C312失效KFR-71L/D控制面板1 不工作(不叫)不叫Q302、Q303、Q304、Q305、IC301失效2 无夜光无夜光 Q307、RG301、R335、背光源、IC301失效"KFR-51L/D(KFR-48L基本相同)" 1 不工作(不叫)不叫 Q303、Q302、Q305、Q306、IC301失效2 不通电不通电IC303、IC301、X301、IC302、C312、C318失效机型代码可能故障原因F1 室内温度传感器异常F2 室内盘管温度传感器异常F3 室外环境温度传感器异常KFR-45LW/WDQ F4 室外盘管温度传感器异常KFR-45LW/WBQ F5 压缩机排气温度传感器异常KFR-50LW/WBQ P1 压缩机排气温度传感器异常P2 CT电流异常P4 JPM故障保护P5 四通阀切换异常E1 室内主控板与控制面板之间通讯异常E2 室内主控板与室外控制板之间通讯异常E1 主控板与面板之间通讯错误E2 主控板与室外板之间通讯错误F1 高压开关保护F2 室外风扇电机热保护器动作KF-75LW/WDS F3 室内风扇电机热保护器动作KF-75W/W3S F4 低压开关保护KFR-75LW/WDES F5 逆相保护KFR-120LW/WDS F6 缺相保护KF-120LW/WS H1 压缩机过电流保护H2 压缩机堵转保护H3 检测不到压缩机电流P1 制冷过载保护P2 制热过载保护P3 系统异常保护P4 自动模式下室内温度传感器异常无显示制冷剂不足E1 控制面板测到从室内机传来的异常信息E2 控制面板测到从室内机传来的异常信息E3 室内机测到从控制面板传来的异常信息E4 室内机测到从室外机传来的异常信息E5 室内机测到从室外机传来的异常信息E6 室外机测到从室内机传来的异常信息E7 室外机测到从室内机传来的异常信息P1 室内风扇电机热保护器动作P2 室外风扇电机与压缩机热保护器动作KFR-120LW/M P3 排气温度异常KFR-120LW/MAS P4 高压开关动作KFR-71LW/M P5 逆相保护(对KFR-71LW/M是主控板上开关位置设置错误)P6 室内机与室外机的模式不兼?F1 室内机热敏电阻断路或者受损F2 室内机热敏电阻断路或者受损F4 室外机热敏电阻断路或者受损F5 室外机热敏电阻断路或者受损F6 室外机热敏电阻断路或者受损F7 室外机热敏电阻断路或者受损F8 室外机热敏电阻断路或者受损H1 压缩机电机过流H2 压缩机电机堵转H3 压缩机电流检测异常H6 低压开关动作H7 连接室内机和室外机线路或管道接错E1 通讯异常48LW P1 制冷过载60系列 P2 制热过载51系列 P3 系统异常保护P4 自动模式下室内温度传感器异常KFR-7ILW/D E1 通信异常KFR-71LW/WD P1 制冷过载KF-71LW P2 制热过载P3 系统异常保护P4 自动模式室内温度传感器异常F1 高压开关保护(序号线接错或断裂,控制板上光藕或R205损坏) F2 室外风扇电机热保护(热保护器坏,控制板上光藕或R205损坏) F3 室内风扇电机热保护(热保护器坏,控制板上光藕或R205损坏) KFR-50LWWDFB E1 通信异常KF-50LWWDF P1 制冷过载KF-60LWWDF P2 制热过载KF-71LWWDF F1 高压开关保护KFR-51LWWDFB F2 室外风扇电机热保护KFR-60LWWDFB F3 室内风扇电机热保护F7 温度传感器损坏或异常F8 系统保护异常机型序号整机故障现象印制板故障现象故障位号"KFR-36GW/D(KFR-35GW/WDS与其基本相同)" 1 不通电不通电 D1-D4、D5、D6、D9短路,IC6短路,保险管开路2 无风电机不转 DC10变质3 无风电机抖动,无+8.2V 调节R284 压缩机工作一会停机无压缩机CT电流 CT1开路大清快EQ系列 1 不通电(通电指示灯不亮)不通电C1、C4、C19变质,T1、R4、R60开路,VDZ2、D3、VD4、VD6、VD3、VD2、VD16、VD17、VC1短路2 无风遥控大电机不转 VD1、VD15、D6、V3、R10失效3 工作一会停机,指示灯闪工作一会电机停,指示灯闪 V2变质4 不工作不通电(无晶振电压) C10、C11变质"KFR-28GW/BP模块(KFR-28GW/BMF同)" 1 室外压缩机不启动压机不动模块短路或参数失调及开路2 外机不工作外机不通电 E2失效,BT1、R2开路,Z1短路"KFR-28G/BP(KFR-28G/BMF同)室内主板" 1 不停机通电室内电机就转C503、IC203失效2 不通电不通电 F504、RL401失效3 室内机不工作电机不转 DQ201失效KFR-28W/BMF 1 室外机不工作不通电 F101、F102、RT201开路,K505失效2 室外压缩机不工作压缩机不启动D303、D301失效,R504、R509开路,D403、T202失效3 外机不工作(无通讯)外机不动L102、C207、C205、D400、D402失效,D303失效KFR-28W/BP 1 室外风扇不转风机不转C501变质,RL502、RL503、IC401失效2 外机不通电不通电 FUSE101、FUSE102、PTC501开路3 室外压缩机不工作压缩机不动R504、R509、BT202、PC401失效4 不工作(无通讯)无通讯 PC400、PC402失效,R502开路5 工作一会停机压缩机启动一会就停 BT202、C207、C205失效KFR-60L/WDES 1 不工作 E1故障 V104、V105变质或虚焊KFR-71L/WDS 1 不通电不通电IC102、IC103失效,L102、D122开路2 不工作不叫(E1故障) Q104、Q105变质3 不工作(F1故障) F1故障高压开关坏,R205开路,D202、IC202失效4 不工作(F2故障)F2故障外风机坏,R201开路,D201、IC201失效5 不工作(F3故障)F3故障内风机坏,R209开路,D203、IC203失效"KFR-75L/WD3SKFR-120L/WD3S" 1 不工作(E2故障) E2故障Q106、Q107、Q108、Q109、D115、D116、PC101失效2 不工作(E1故障) E1故障 Q103、Q104、D103失效3 不工作(F3故障) F3故障 R121、D107、PC102失效"KFR-75W/WD3SKFR-120W/WDS" 1 外机不工作不通电ZNR201短路(引起烧保险)2 不工作(F5故障) F5故障 R240、R241开路,D222、D201、IC205、IC211失效3 不工作(E2故障)E2故障Q203、Q205、Q204、D210、D226、Q211失效KFR-120L/MAS 1 不工作外机动作,室内机不工作 D41、D42开路2 不工作(无内机通讯) E1故障 Q7、Q8失效KFR-120W/MAS 1 不工作(P5故障) P5故障 R28、R31开路,D4、D5、PC5、PC6、Q7、Q8失效2 不工作(E4故障) E4故障 L1、Q10失效"KFR-71LW/MKFR-120LW/MAS(三洋)" 1 不工作(P6故障,显示异常或无通信) P6故障或无通讯或显示异常S1、S2、S3、S4、S5、S6等开关位置错误或氧化后接触不良KFR-50W/WBQ 1 不工作(P4故障) P4故障 VD311、VD310、VD309、VD312失效(其中一个或几个)2 不通电不通电 IC307、VD307短路,R321开路"KFR-51(71)L/DFS(FS系列相同)" 1 不工作(不叫,传感无温度,不通电)不叫,无传感器温度,不通电 D201失效2 不工作(不叫)不叫 V201短路3 显示异常漏光 VD201短路4 不工作(E1故障) E1故障 V202短路,D201失效"KFR-71L/WDAS(1、2条也适合于KFR-50L/WDCS)" 1 不工作(传感器温度异常)传感器温度异常 CN301失效2 不通电不通电 D101失效,L101开路,F101开路3 不工作(F1故障) F1故障 E301失效,R310开路4 不工作(F2故障) F2故障 E302失效,R311开路5 不工作(F3故障) F3故障 E303失效,R315开路,XS306处零线炸开KFR-28GW/BC3 1 不制热(冷)且手动关机后运行灯闪无通讯D108、D109烧坏,VD501、D500、D501烧坏,R57开路,T01、D101模块失效KFR-25(28)(40)G/BQ 1 不开机不通电R01、R02开路,IC01失效2 不制热(冷)无通讯 C501失效KFR-40(+25)W/BQ 1 不制热(冷)且灯闪不通电Q200、DB01、IC101失效,F01开路2 不制热(冷)且灯闪开机保护IC203、IC204、IC205、IC207、IC200、IC201失效3 不制热(冷)且灯闪开机保护C302、C308、C312缺损/开路,Q302、Q303、Q304、Q305、Q306、Q307参数异常4 制热(冷)效果不好电子膨胀阀切换异常IC11开路,IC14开路(副板)"KFR-36GW/BMFKFR-40GW/BM" 1 运行灯闪且不开机运行灯闪 E2PROM插座氧化2 运行灯闪,手动关机后1灯直亮运行灯闪 PC10、PC11、IC14、T11失效,R42开路3 运行灯闪,手动关机后2灯直亮运行灯闪D29、C52、C59、C60、C61模块失效,PC13~PC18失效KFR-32G/DL 1 运行灯闪长鸣传感器电路异常2 运行灯闪制热后运行灯闪 CPU坏KFR-30GW/WDS 1 整机工作异常(运行一会儿停机)运行一会儿停机 D101失效(+5V对地短路)2 整机不工作不启动 R109开路(+24V、+12V、+5V正常)KFR-34GW/WCS 1 遥控不开机不遥控 C115参数失调2 三灯闪且不开机三灯闪 D107程序丢失3 能遥控但不开机且手动不开机手动不开机 S101失效KFR-32GW/A1 1 不通电不通电 D105失效〈+12V偏低,无+5V,D105发热〉2 关机后压缩机不停压缩机一直转(D106第16脚一直处于低电平)D106失效"KFR-32G/DC2(适用于DC2、DC3系列)" 1 不通电不通电变压器开路FS、DFS系列控制面板1 不工作(不叫)不叫V101、V102、V103、D101失效2 显示异常漏光 D103失效,C105失效3 不工作 E1故障 V101、V103、D101失效KFR-71L/WDAS、KFR-50L/WDCS、KFR-60L/DXS、DA系列控制面板 1 不工作(不叫)不叫V201、V202、V203失效及D101失效2 不通电不显示 C101短路,G301、D101失效"KFR-75L/WD3SKFR-120L/WDS控制面板" 1 按键全无作用按键失效K301开路或IC301失效,K301位置不正确2 不工作(不叫)不叫 Q303、Q306、IC301失效3 不通电不通电 IC301、IC302、X301、D311、C312失效KFR-71L/D控制面板1 不工作(不叫)不叫Q302、Q303、Q304、Q305、IC301失效2 无夜光无夜光 Q307、RG301、R335、背光源、IC301失效"KFR-51L/D(KFR-48L基本相同)" 1 不工作(不叫)不叫 Q303、Q302、Q305、Q306、IC301失效2 不通E1-----E7串行通信信号传送接收错误。
空调故障代码表,请大家补充其他品牌主要电脑板的一些代码长虹空调故障代码表长虹空调故障代码表机型代码可能故障原因F1 室内温度传感器异常F2 室内盘管温度传感器异常F3 室外环境温度传感器异常KFR-45LW/WDQ F4 室外盘管温度传感器异常KFR-45LW/WBQ F5 压缩机排气温度传感器异常KFR-50LW/WBQ P1 压缩机排气温度传感器异常P2 CT电流异常P4 JPM故障保护P5 四通阀切换异常E1 室内主控板与控制面板之间通讯异常E2 室内主控板与室外控制板之间通讯异常E1 主控板与面板之间通讯错误E2 主控板与室外板之间通讯错误F1 高压开关保护F2 室外风扇电机热保护器动作KF-75LW/WDS F3 室内风扇电机热保护器动作KF-75W/W3S F4 低压开关保护KFR-75LW/WDES F5 逆相保护KFR-120LW/WDS F6 缺相保护KF-120LW/WS H1 压缩机过电流保护H2 压缩机堵转保护H3 检测不到压缩机电流P1 制冷过载保护P2 制热过载保护P3 系统异常保护P4 自动模式下室内温度传感器异常无显示制冷剂不足E1 控制面板测到从室内机传来的异常信息E2 控制面板测到从室内机传来的异常信息E3 室内机测到从控制面板传来的异常信息E4 室内机测到从室外机传来的异常信息E5 室内机测到从室外机传来的异常信息E6 室外机测到从室内机传来的异常信息E7 室外机测到从室内机传来的异常信息P1 室内风扇电机热保护器动作P2 室外风扇电机与压缩机热保护器动作KFR-120LW/M P3 排气温度异常KFR-120LW/MAS P4 高压开关动作KFR-71LW/M P5 逆相保护(对KFR-71LW/M是主控板上开关位置设置错误)P6 室内机与室外机的模式不兼?F1 室内机热敏电阻断路或者受损F2 室内机热敏电阻断路或者受损F4 室外机热敏电阻断路或者受损F5 室外机热敏电阻断路或者受损F6 室外机热敏电阻断路或者受损F7 室外机热敏电阻断路或者受损F8 室外机热敏电阻断路或者受损H1 压缩机电机过流H2 压缩机电机堵转H3 压缩机电流检测异常H6 低压开关动作H7 连接室内机和室外机线路或管道接错E1 通讯异常48LW P1 制冷过载60系列P2 制热过载51系列P3 系统异常保护P4 自动模式下室内温度传感器异常KFR-7ILW/D E1 通信异常KFR-71LW/WD P1 制冷过载KF-71LW P2 制热过载P3 系统异常保护P4 自动模式室内温度传感器异常F1 高压开关保护(序号线接错或断裂,控制板上光藕或R205损坏) F2 室外风扇电机热保护(热保护器坏,控制板上光藕或R205损坏) F3 室内风扇电机热保护(热保护器坏,控制板上光藕或R205损坏)KFR-50LWWDFB E1 通信异常KF-50LWWDF P1 制冷过载KF-60LWWDF P2 制热过载KF-71LWWDF F1 高压开关保护KFR-51LWWDFB F2 室外风扇电机热保护KFR-60LWWDFB F3 室内风扇电机热保护F7 温度传感器损坏或异常F8 系统保护异常-- 作者:蓝社天空-- 发布时间:2005-1-13 19:14:00--春兰KFR--70LW/Bd注意:不知道是哪个厂家的电控板E1:通讯失败;E2:压缩机过电流:E3:电源电压异常;E4:系统压力过高:E5:室外环温过低:E6:室内换热器结冻.美的机变频资料及故障代码美的机变频资料及故障代码KFR——40GW/BPY-R显示内容故障或保护定义E0参数错误E1室内外机通信故障E2过零检测出错E3风机速度失控E4温度保险丝断保护E5室外温度传感器故障E6室内温度传感器故障P0模块保护P1电压过高或过低保护P2压缩机顶部温度保护 KFR-26GW/I1BPY KFR-32GW/I1BPY运行时LED的显示㈠、正常1、工作灯正常开机时(工作灯)LED4 亮正常关机时(工作灯)LED4 灭2、化霜灯化霜或防冷风功能有效时(化霜灯)LED1 亮化霜或防冷风功能无效时(化霜灯)LED1 灭3、定时灯定时功能有效时(定时灯)LED2 亮定时功能无效时(定时灯)LED2 灭4、换气灯连续换气运行时(连续换气灯)LED3、LED5 亮连续换气停止时(连续换气灯)LED3、LED5 灭自动换气运行时(自动换气灯)LED6、LED7 亮自动换气停止时(自动换气灯)LED6、LED7 灭㈡室内机故障显示功能LED4 工作灯 LED2 化霜灯 LED1 定时灯 LED3、LED5 连续换气灯LED2化霜 LED1定时 LED3、5、6、7连续、自动换气 LED4工作 LED 状态X X O ☆ 模块保护(PRMOD PRMOD1)O X X ☆ 压缩机顶部温度保护(PRCOM)X O X ☆ 室外温度传感器开路或短路(PROUTD)X O O ☆ 电压过高或过低保护(PRVAC)O O O ☆ 室内房间温度、蒸发器温度传感器开路或短路(PREVP 、PRROM)O O ☆ ☆ 风机速度失控(SPABF)☆X O ☆ 过零检测出错(ACBAD)X X ☆ ☆ EEPROM参数错误指示☆O X ☆ 温度保险丝断保护(FUSED)☆O ☆ ☆ 机型不匹配(TYPER)☆☆ ☆ ☆ 室内机和室外机通信保护(PRTRN)O (亮) X (熄)☆ (闪)(三)、室外机故障自我诊断显示只设L4故障指示灯:L4 运行/待机指示灯运行:长亮待机:0.5HZ闪烁故障:1HZ闪烁16.2对于KFR-26(32)GW/I1BPY,室内设置4个LED。
分别为工作灯 (LED1)、化霜灯 (LED5)、定时灯(L ED6)、自动灯(LED3)。
㈠、正常运行时LED的显示1、工作灯正常开机时(工作灯)LED1 亮正常关机时(工作灯)LED1 灭2、化霜灯化霜或防冷风功能有效时(化霜灯)LED5 亮化霜或防冷风功能无效时(化霜灯)LED5 灭-- 作者:蓝社天空-- 发布时间:2005-1-13 19:15:00--华宝柜机7.3B_1 室内蒸发器温度过低-2 室内蒸发器温度过高_3 除霜温度控制器失灵_4 压力继电器或该通信电路坏_5 制冷系统排气压力过高_6 室内主控电路板故障_7 室内外信号线断路是老式7.3B的-- 作者:蓝社天空-- 发布时间:2005-1-13 19:15:00--三洋BPW——V452/252GHE柜机系列故障代码E1、E2、E3:室内机主控电脑板与操作面板间通信故障E4、E5:SCE 室外部分异常E6、E7:SCE 室内部分异常F1、F2:室内热敏电阻故障:室内热交换器温度E1或E2无法监测F4——F6:室外热敏电阻故障F7:室外热交换器温度C2无法监测F8:室外空气温度无法监测H1:压缩机电机超负荷H2:压缩机电机卡死H3:压缩机过流监测电路异常P1:室内风扇保护器动作P2:室外风扇或压缩机热保护器动作P3:压缩机过热P4:高压开关动作P5:相序错春兰50、70变频空调故障代码E0 通讯故障E1 室外传感器开短路E2 压缩机保护器保护E3 过电流E4 功率模块保护E5 室外管温过高E6 压缩机排气温度过高E7 电压过高E8 室内传感器开短路E9 室内管温过高-- 作者:蓝社天空-- 发布时间:2005-1-13 19:16:00--海尔变频空调故障代码E1----E9的原因机型:KFR-60LW/BPFE1.室温传感器故障。
E2.室内盘管传感器故障。
E3.室外环境温度传感器故障。
E4.室外盘管传感器故障。
E5.过电流保护。
E6.压缩机过热保护E7.室外低电压保护。
E8.面板与主板通信故障。
E9.室内与室外机通信故障型号: KFR-28GW. KFR-25GW. KF-25GW. KFR-3301GW. KFR-2501GW按下遥控器《传感器切换》按扭开关面板上会显示故障代码。
#灭*亮符号高效运行定时电源故障内容1 # ## * 室温传感器2 # #* # 热交传感器3 # #* * 蒸发器冻结4 # *# # 制热过负荷5 # *# * 通信故障6 # ** # 瞬间停电7 # ** * 过电流8 * ## # 风扇故障-- 作者:蓝社天空-- 发布时间:2005-1-13 19:16:00--美的E、F、F1、K系列分体落地式空调故障与保护显示功能1.开关显示板显示故障与保护显示。
A 当系统处于某种保护状态时,首先在时钟显示5秒故障代码,再转为正常显示,测试状态下按“转换”键显示:时钟—T1—T2—T3—保护代码—时钟……,其余显示正常,响应正常。
B 当系统处于某种故障状态时,首先在时钟段显示5秒故障代码,同时显示“检查”上除运行状态显示还显示“检查”,再转为时钟显示(其余不变);测试状态下按“转换”键依次显示:“时钟—T1—T2—T3—故障代码—时钟……”其余显示正常。
故障期间不响应除“开/关”,“测试”,“转换”以外的任何键,当故障消除后,工作正常。
C 故障或保护消除10秒后,其故障(保护)状态清除,恢复正常显示和运行状态。
D 故障保护代码:类型内容保护压缩机过载(保留)P02保护室内蒸发器温度过低(制冷)P03保护室内蒸发器温度过高(制热)P04保护室内出风口温度过高(制热)P05故障温度传感器开路、短路故障E01故障压缩机过流(保留)E02故障压缩机欠流(第一次上电检)(保留)E03故障室外机保护E04注:故障期间发光条(指示灯)以2Hz频率闪,而保护期间LED显示正常。
待机显示⑴.在没有空调设置运行状态,没运行方式显示,液晶只显示待机和时钟⑵.制热模式下化霜时或防冷风时,液晶只显示待机和时钟。
2.室外故障显示LED(适用于KF(R)—100/120LW/ES(D)、R(L)F16W/ES(D))正常运行时LED不发光,故障时以5Hz闪烁,其代码列表如下:类型内容LED1 LED2 LED3 显示故障相序闪灭灭E04故障缺相闪灭灭E04故障高、低压压力保护闪闪灭E04故障电流过载灭灭闪E04故障通讯故障故障T3开路、短路故障灭闪闪E04故障T4开路、短路故障灭闪灭E04故障冷凝器高温保护闪闪闪E043.室外电流检测板故障显示:[适用于KF(R)—75LW/ES(D)、KF(R)—71QW/SY、KF(R)—70GW/SY]LED3为电源指示灯故障现象故障原因LED1 LED2 LED3灭灭亮正常亮灭亮相序接反灭亮亮过电流亮亮亮缺相亮亮亮压力保护-- 作者:蓝社天空-- 发布时间:2005-1-13 19:17:00--三菱重工FDRN306,406,506HENSL天花板内嵌式检测灯(黄)灯亮1次室内管温异常2次内机吸气热敏电阻不正常3次来自外部装置不正常4次排水不正常,排水泵浮子开关异常5次冷媒不足引起的不正常6次热负荷超载出错1.滤网塞2.室内机短路管温电阻不正常运行灯(绿)闪亮2次,电源电压为80%以下时-- 作者:chenpaook-- 发布时间:2005-1-22 16:01:00--格力空调E1压机高压E2系统1防冻E3压机低压E4压机排气压机过载b1D压机2 高压b2系统防冻b3压机低压b4压机排气b5压机过载b6冷凝器传感器b7蒸发器传感器EC通信故障EE存储器芯片故障C2系统防冻C3压机低压C4压机排气C5压机过载C6冷凝器传感器C7蒸发器传感器F0室内环境传感器F1蒸发器传感器F2冷凝器传感器F3室外环境传感器F5排气传感器故障F6排气传感器F7排气传感F9风机过流。
