专题六 第二讲 电学实验及创新——课前自测诊断卷

第三讲电学试验——课前自测诊断卷考点一练习运用多用电表1.[考查多用电表的运用和读数]小明同学在“描绘小灯泡的伏安特性曲线”试验中，为了更精确选取电压表和电流表的合适量程，确定先用多用电表测量小灯泡的阻值。

(1)在运用前发觉电表指针位置如图甲所示，该同学应当调整哪个位置________(选“①”或者“②”)。

(2)小明运用多用电表欧姆挡的“×10”挡测量小灯泡电阻阻值，读数如图乙所示，为了更精确地进行测量，小明应当旋转开关至欧姆挡________(填“×100”或“×1”)，两表笔短接并调整__________(选“①”或者“②”)。

(3)按正确步骤测量时，指针指在如图丙位置，则小灯泡阻值的测量值为________Ω。

解析：(1)由题图甲可知，电表指针没有指在左侧零刻度处，故应进行机械调零，故应用螺丝刀调整旋钮①。

(2)由题图乙可知，测量电阻时指针偏转较大，表盘上示数偏小，则说明所选挡位太大，故应换用小挡位，故选：“×1”挡；同时每次换挡后均应进行欧姆调零，故将两表笔短接，调整欧姆调零旋钮②使指针指到右侧零刻度处。

(3)由题图可知，电阻R＝28×1 Ω＝28 Ω。

答案：(1)①(2)×1②(3)282．[考查利用多用电表进行故障分析]在如图甲所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8 V,0.3 A”。

合上开关S后，无论怎样移动滑动变阻器的滑片，A、B灯都不亮。

(1)用多用电表的直流电压挡检查故障(只有一处故障)，①选择开关置于下列量程的________挡较为合适(用字母序号表示)；A．2.5 V B．10 VC ．50 VD ．250 V②测得c 、d 间电压约为5.8 V ，e 、f 间电压为0，则故障是________；A ．A 灯丝断开B ．B 灯丝断开C ．d 、e 间连线断开D ．B 灯被短路(2)接着换用欧姆表的“×1”挡测电阻，欧姆表经过欧姆调零，①测试前，肯定要将电路中的开关S________(填“断开”或“闭合”)；②测c 、d 间和e 、f 间电阻时，某次测试结果如图乙所示，读数为________Ω，此时测量的是________(填“c 、d ”或“e 、f ”)间电阻。

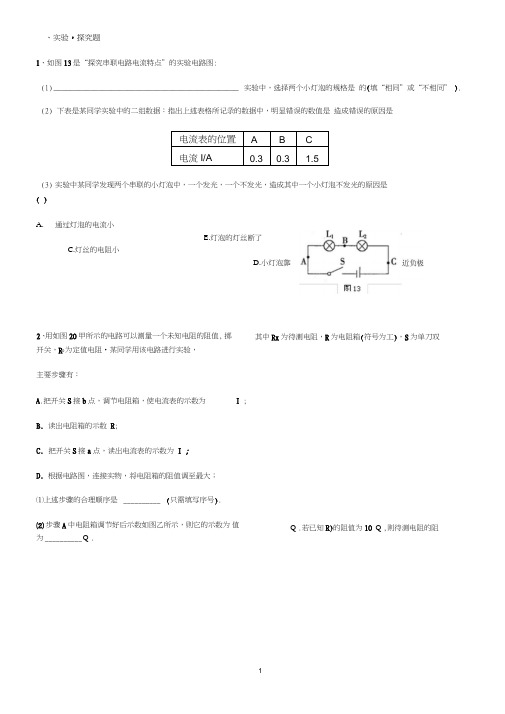

、实验，探究题1、如图13是“探究串联电路电流特点”的实验电路图:(1)_____________________________________________ 实验中，选择两个小灯泡的规格是的(填“相同”或“不相同”).(2)下表是某同学实验中的二组数据：指出上述表格所记录的数据中，明显错误的数值是造成错误的原因是电流表的位置A B C电流I/A0.30.3 1.5(3)实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是( )A.通过灯泡的电流小C.灯丝的电阻小2、用如图20甲所示的电路可以测量一个未知电阻的阻值, 掷开关，R0为定值电阻•某同学用该电路进行实验，主要步骤有：其中Rx为待测电阻，R为电阻箱(符号为工)，S为单刀双A.把开关S接b点，调节电阻箱，使电流表的示数为I ;B.读岀电阻箱的示数R;C.把开关S接a点，读岀电流表的示数为I ;D.根据电路图，连接实物，将电阻箱的阻值调至最大；⑴上述步骤的合理顺序是__________ (只需填写序号).⑵ 步骤A中电阻箱调节好后示数如图乙所示，则它的示数为值为__________ Q. ______ Q .若已知R)的阻值为10 Q ,则待测电阻的阻E.灯泡的灯丝断了D.小灯泡靠A i和3、小乐想利用两块电流表和阻值已知的电阻R）测量电阻F X的阻值。

小乐选择了满足实验要求的电源、电流表A2,并连接了部分实验电路，如图19所示。

（1）.请你帮助小乐完成图19所示的实验电路的连接。

（2）.电流表A i的示数用I i表示，电流表A的示数用I 2表示，请用I i、I2和R）表示R<o F X图194、在用“伏安法测小灯泡的电阻”实验中（1 ）在图甲中，请你将电压表正确连入电路，完成电路的连接(2 )在闭合开关之前，图中滑动变阻器的滑片应放在_____________________ 端.(填“左”或“右”)(3)若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为______________ V ,灯泡的电阻RL= ______________ Q .(4)小明同学在做实验时，电路连接无误.闭合开关后，发现电流表的指针明显偏该故转，而电压表的示数为零障的原因可能是__________________________ .5、小林用电压表和电流表测额定电压是 2.5V小灯泡正常发光时的电阻值，实验电路如图甲所示。

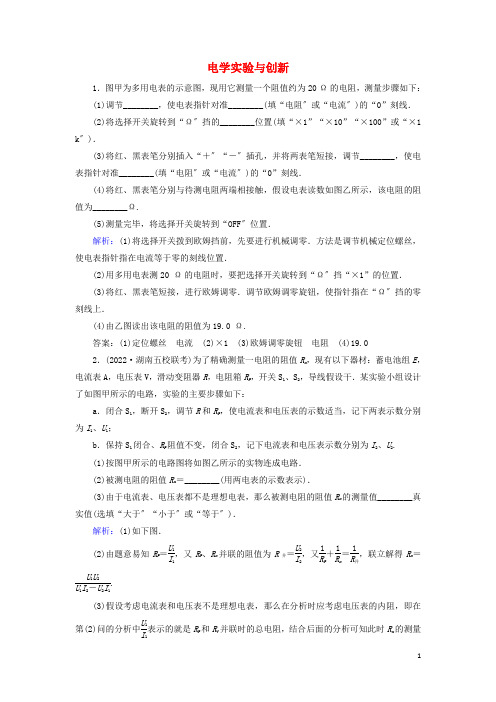

电学实验与创新1．图甲为多用电表的示意图，现用它测量一个阻值约为20 Ω的电阻，测量步骤如下：(1)调节________，使电表指针对准________(填“电阻〞或“电流〞)的“0”刻线．(2)将选择开关旋转到“Ω〞挡的________位置(填“×1”“×10”“×100”或“×1 k 〞)．(3)将红、黑表笔分别插入“＋〞“－〞插孔，并将两表笔短接，调节________，使电表指针对准________(填“电阻〞或“电流〞)的“0”刻线．(4)将红、黑表笔分别与待测电阻两端相接触，假设电表读数如图乙所示，该电阻的阻值为________Ω.(5)测量完毕，将选择开关旋转到“OFF〞位置．解析：(1)将选择开关拨到欧姆挡前，先要进行机械调零．方法是调节机械定位螺丝，使电表指针指在电流等于零的刻线位置．(2)用多用电表测20 Ω的电阻时，要把选择开关旋转到“Ω〞挡“×1”的位置．(3)将红、黑表笔短接，进行欧姆调零．调节欧姆调零旋钮，使指针指在“Ω〞挡的零刻线上．(4)由乙图读出该电阻的阻值为19.0 Ω.答案：(1)定位螺丝 电流 (2)×1 (3)欧姆调零旋钮 电阻 (4)19.02．(2022·湖南五校联考)为了精确测量一电阻的阻值R x ，现有以下器材：蓄电池组E ，电流表A ，电压表V ，滑动变阻器R ，电阻箱R P ，开关S 1、S 2，导线假设干．某实验小组设计了如图甲所示的电路，实验的主要步骤如下：a ．闭合S 1，断开S 2，调节R 和R P ，使电流表和电压表的示数适当，记下两表示数分别为I 1、U 1；b ．保持S 1闭合、R P 阻值不变，闭合S 2，记下电流表和电压表示数分别为I 2、U 2.(1)按图甲所示的电路图将如图乙所示的实物连成电路．(2)被测电阻的阻值R x ＝________(用两电表的示数表示)．(3)由于电流表、电压表都不是理想电表，那么被测电阻的阻值R x 的测量值________真实值(选填“大于〞“小于〞或“等于〞)．解析：(1)如下图．(2)由题意易知R P ＝U 1I 1，又R P 、R x 并联的阻值为R 并＝U 2I 2，又1R P ＋1R x ＝1R 并，联立解得R x ＝U 1U 2U 1I 2－U 2I 1. (3)假设考虑电流表和电压表不是理想电表，那么在分析时应考虑电压表的内阻，即在第(2)问的分析中U 1I 1表示的就是R P 和R V 并联时的总电阻，结合后面的分析可知此时R x 的测量值仍等于真实值．答案：(1)见解析图(2)U1U2U1I2－U2I1(3)等于3．某实验小组的同学准备探究某个灯泡的伏安特性曲线，所用器材如下．A．待测小灯泡一只：额定电压为2.5 V，电阻为几欧B．电压表V1：量程为300 mV，内阻为300 ΩC．电压表V2：量程为15 V，内阻约为6 kΩD．电流表A1：量程为0.6 A，内阻约为0.1 ΩE．电流表A2：量程为300 mA，内阻约为1 ΩF．滑动变阻器R1：最大阻值为200 ΩG．滑动变阻器R2：最大阻值为10 ΩH．定值电阻R0：阻值为2 700 ΩI．电动势为4.5 V的直流电源一个，开关一个，导线假设干(1)实验中电压表应选________，电流表应选________，滑动变阻器应选________．(填写器材前的字母代号)(2)请在图甲虚线框中画出该实验的电路图．(3)该小组的同学通过实验作出了小灯泡的伏安特性曲线，如图乙所示，那么小灯泡的额定功率为________W；假设将小灯泡直接与电动势E＝3.0 V，内阻r＝7.5 Ω的电源相连，小灯泡的功率为________W．(结果均保存两位有效数字)解析：(1)电压表V1量程太小，电压表V2量程太大，但给了定值电阻，可以采用电压表V1与定值电阻串联的方法增大V1的量程；因为灯泡的额定电压为2.5 V，电阻为几欧，用电流表A1更适宜；因为作小灯泡的伏安特性曲线，需要多组数据且能从零开始，滑动变阻器应采用分压接法，应选用便于调节的R2.(2)电路图如图1所示，注意滑动变阻器采用分压式接法，电流表外接，电压表与定值电阻串联．(3)由题图乙可知，额定电压2.5 V对应的电流I＝0.44 A，小灯泡的额定功率为P＝2.5×0.44 W＝1.1 W．假设将小灯泡直接与电动势为E＝3.0 V，内阻r＝7.5 Ω的电源相连，在题图乙中画出电源的伏安特性曲线，如图2所示，两者的交点的纵坐标和横坐标的乘积等于小灯泡的功率，为0.26 W.答案：(1)B D G (2)如图1所示(3)1.1 0.26(0.24～0.28之间均正确)4．某同学尝试把一个灵敏电流表改装成温度计，他所选用的器材有：灵敏电流表(待改装)，学生电源(电动势为E，内阻不计)，滑动变阻器，单刀双掷开关，导线假设干，导热性能良好的防水绝缘材料，标准温度计，PTC热敏电阻R T(PTC线性热敏电阻的阻值与摄氏温度t的关系为R T＝a＋kt，a＞0，k>0)．设计电路图如下图，并按如下步骤进行操作．(1)按电路图连接好实验器材．(2)将滑动变阻器滑片P滑到________(选填“a〞或“b〞)端，单刀双掷开关S掷于________(选填“c〞或“d〞)端，调节滑片P使电流表________，并在以后的操作中保持滑片P位置不动，设此时电路总电阻为R，断开电路．(3)容器中倒入适量开水，观察标准温度计，每当标准温度计示数下降5 ℃，就将开关S置于d端，并记录此时的温度t和对应的电流表的示数I，然后断开开关．请根据温度表的设计原理和电路图，写出电流与温度的关系式：I＝________(用题目中给定的符号表示)．(4)根据对应温度记录的电流表示数，重新刻制电流表的表盘，改装成温度表．根据改装原理，此温度表表盘刻度线的特点是：低温刻度在________(选填“左〞或“右〞)侧，刻度线分布是否均匀？________(选填“是〞或“否〞)．解析：(2)根据实验的原理可知，开始时需要将滑动变阻器滑片P滑到a端，以保证电流表的使用平安；然后将单刀双掷开关S掷于c端，调节滑片P使电流表满偏，设此时电路总电阻为R，断开电路．(3)当温度为t时，热敏电阻的阻值为：R T＝a＋kt，根据闭合电路的欧姆定律可得，I＝ER＋R T＝ER＋a＋kt.(4)由上式可知，温度越高，电流表中的电流值越小，所以低温刻度在表盘的右侧；由于电流与温度的关系不是线性函数，所以表盘的刻度是不均匀的．答案：(2)a c满偏(3)ER＋a＋kt(4)右否5．一同学在学习金属的电阻率知识时发现不同的材料电阻率一般不同．有些不法商人在一些导线中掺入杂质，导致导线的质量不达标，该同学想通过测量导线的电阻率来进一步确定导线是否合格，于是设计了如图(a)所示的实验电路．(1)该同学剥掉导线的绝缘外层，用剪刀剪下一段，为了粗略测量该金属丝的电阻，该同学用如图(b)所示的多用电表在连接好的电路上进行测量 .①机械调零后将选择开关拨到“×1 Ω〞挡．②将红、黑表笔短接，调节欧姆调零旋钮，使_____________________________________________________________________________________________________________.③________________________________，将红表笔接P，黑表笔接Q，多用电表指针如图(c)所示，那么金属丝总电阻约为________ Ω.(2)用螺旋测微器测金属丝直径，测得该金属丝直径d＝0.360 mm.(3)闭合开关S，保持电流表示数不变，改变并记录电阻箱的阻值R和对应接入电路中金属丝长度L的数据，作出R­L图线如图(d)所示．(4)根据测得的金属丝直径d及R­L图线，求得金属丝的电阻率ρ＝________.(结果保存3位有效数字)解析：(1)②欧姆调零时，将红、黑表笔短接，调节欧姆调零旋钮，使指针指在欧姆表盘零刻度处(或使指针指在电流满偏的位置)．③测量时，需将多用电表接在金属丝两端，且电路处于断路状态，所以应断开开关S ，取下线夹(或断开开关S ，将线夹夹到Q 端)．(4)根据R ＝－ρL S ＋b ，可知R ­L 图线斜率的绝对值为ρS ＝10 Ω·m －1，S ＝14πd 2, 代入数据可得ρ＝1.02 × 10－6 Ω·m.答案：(1)②指针指在欧姆表盘零刻度处(或指针指在电流满偏的位置) ③断开开关S ，取下线夹(或断开开关S ，将线夹夹到Q 端) 5 (4)1.02×10－6 Ω·m6．新能源汽车是今后汽车开展的主流方向，如图(a)所示为车载动力电池，其技术参数是额定容量约120 Ah ，额定电压约3.3 V ，内阻约0.03 Ω，现有一个用了很长时间已经老化的这种电池，某研究小组想测量这个电池的电动势和内阻，但实验器材仅有一个电流表(量程100 mA 、内阻9 Ω)、一个定值电阻R 0＝1 Ω、一个电阻箱、一个开关和导线假设干，该同学按如图(b)所示电路进行实验，测得的数据如下表所示．(1)改装后的电流表的测量值I 与原电流表的读数I 0的关系为________________________________________________________________________；(2)假设利用图象确定电池的电动势和内阻，那么应作______(选填“R ­I 〞或“R ­1I〞)图象；(3)利用测得的数据在坐标纸上作出适当的图象；(4)由图象可知，该电池的电动势E ＝________V ，内阻r ＝________Ω.解析：(1)根据并联电路的分流公式可知，I R 0I 0＝R A R 0＝91＝9，I R 0＝9I 0，即改装后的电流表的测量值为I ＝I R 0＋I 0＝10I 0.(2)由闭合电路欧姆定律，可列式E ＝I (R ＋r ＋R 并)，R 并＝9×19＋1＝0.9 Ω，要建立关于电流和外电阻的函数关系，那么要将其变形为R ＝E 1I－(r ＋R 并)，要使图线具有线性关系，那么应作R ­1I图象． (3)如下图．(4)由图象可得：E ＝k ＝14.1－0.95.0－1.0V ＝3.3 V ， r ＝1.1 Ω.答案：(1)I ＝10I 0 (2)R ­1I(3)如解析图所示 (4)3.3 1.1。

2024年中考物理专题训练——电学实验1．在“测量小灯泡电功率”的实验中，老师给同学们准备了以下器材：A．小灯泡（额定电压2.5V，电阻大约10Ω）B．电流表A1（量程0~0.6A）C．电流表A2量程0~3A）D．电压表（量程0~3V，0~15V）E．滑动变阻器“10Ω 1A”F．滑动变阻器“50Ω 2A”G．电源（电压恒为6V不变）H．开关、导线若干（1）本实验中应选择电流表；滑动变阻器（均填仪器前字母）；（2）测量电路图如图甲所示，图乙实物电路中已有部分电路连好，请用笔画线代替导线将电路连接完整；（3）某探究小组将电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，但任意移动滑动变阻器的滑片时，电压表有示数且不变，灯泡亮度不变，具体故障原因是；（4）排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图丙所示为A，小灯泡的额定功率为W。

2．小华做“测定小灯泡的电功率”实验，所用器材齐全且完好。

其中电源电压有4、6、8、10和12伏五挡可选，待测小灯标有“6V”字样。

他按如图串联电路，然后将电压表接入电路，将滑动变阻器的滑片P 置于一端。

闭合开关S，将电压表和电流表示数记录在如表的序号1中，然后将滑片P先后移到变阻器中间某处和另一端，并将相应的电压表和电流表示数分别记录在如表序号2、3中。

（1）实验中小华将电压表接在（选填“小灯”或“滑动变阻器”）两端，所用滑动变阻器的最大阻值R最大=欧。

（2）判断实验过程中小灯能否正常发光，并写出依据。

（3）经过思考，小华断开开关S，调整电源电压，将滑动变阻器接入电路的电阻调到最大。

继续实验，闭合开关S，电压表示数为6.0伏。

请根据相关信息，求小灯的额定电流I额=（本小题需写出计算过程）。

（4）小灯的额定功率P额=瓦。

3．在“伏安法测电阻”的实验中：（1）将图甲的实物电路用笔画线连接完整；（2）闭合开关前，滑动变阻器的滑片Р应置于最端（选填“左”或“右”）；（3）移动滑片P，当电压表的示数为1.3V时，电流表的示数如图乙，其示数为A，待测电阻R x=Ω。

实验技能与创新电学实验与创新题型总结一．导体电阻率的测量1．（2024•温州二模）滑动变阻器由陶瓷筒和密绕在其上的螺线管状电阻丝组成。

现为了测定某一滑动变阻器电阻丝的电阻率。

实验器材有：两节干电池（电动势为3V ，内阻为r ），电流表（量程为0.6A ，内阻为0.8Ω），电阻箱R （0～999.9Ω），待测滑动变阻器（总匝数120匝，匝数清晰可数），开关及导线若干。

器材按图1连接，将滑动变阻器滑片移至最右端，闭合开关，调节电阻箱至合适阻值并保持不变，移动待测滑动变阻器的滑片，多次记录该滑动变阻器接入电路的匝数n 和相应电流表的读数I 。

作出图像，如图2所示。

（1）用螺旋测微器测量滑动变阻器电阻丝的直径如图3所示，电阻丝直径d ＝mm ；（2）某次测量时，电流表指针位置如图4所示，读数I ＝A ； （3）已知待测变阻器螺线管的直径D ＝3.15cm ，则待测变阻器电阻丝电阻率为Ω•m （结果保留2位有效数字）；（4）若已知实验中电阻箱接入电路中的电阻为4.0Ω，则两节干电池串联的总内阻r ＝Ω（结果保留2位有效数字）； （5）实验中所用的电源因长时间使用，内阻增大，则测得的电阻率 （选填“偏大”、“偏小”或“不变”）。

变式练习：2．（2024•宁波模拟）某同学买了一卷铜导线，想在不拆散导线卷情况下，测定带卷铜导线的长度。

（1）该同学剥去导线末端的少许绝缘皮，用螺旋测微器测铜导线直径，如图（a）所示，该铜导线直径为电学实验与创新题型总结--2024高考二轮复习mm。

（2）该同学找来实验器材来测量该卷铜导线的总电阻Rₓ，电路图如图（b），其中R1＝0.6Ω，R2＝100Ω，G 为灵敏电流计，R3为电阻箱，电路其余部分电阻均不计。

①开关闭合前，滑动变阻器滑片应置于端（填“A”或“B”）；②闭合开关并移动变阻器滑片，发现电流计有示数。

调节电阻箱，使电流计指针稳定指向中央零刻度线，此时电阻箱阻值如图（c），则该卷铜导线的电阻为Ω；③已知铜导线的电阻率为1.78×10﹣8Ω⋅m，该同学测得导线的实际长度为m（π取3.14，保留一位小数）。

初中物理中考电学实验专项难题自检题学能测试试卷一、中考物理电学实验1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。

若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。

若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。

本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。

它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。

2．如图是一个模拟交通路口红绿灯工作的实验电路，请你用笔画线代替导线，只添加两根导线，实物电路图补充完整．要求：红灯亮时，黄灯和绿灯都不亮； 当红灯灭时，黄灯和绿灯可以分别亮一盏．3．在真空中两个点电荷间存在相互作用力，探究其影响因素的实验数据如表：序号甲电荷的电 荷量1/C q乙电荷的电 荷量2/C q甲、乙两电荷之 间的距离/m r甲乙两电荷之间的 相互作用力/N F1 8110-⨯ 8210-⨯ 0．3 5210-⨯2 8110-⨯8110-⨯0．3 5110-⨯3 8310-⨯ 8210-⨯ 0．1 55410-⨯4 8310-⨯8210-⨯ 0．2 513.510-⨯ 5 8210-⨯8110-⨯0．2 54.510-⨯ 68410-⨯8310-⨯0．3（1）分析表中数据可知，若要使两个点电荷之间的作用力增大，可以采用_____的方法。

第三讲 电学试验——课后自测诊断卷1．(2024·江苏高考)一同学测量某干电池的电动势和内阻。

(1)如图1所示是该同学正打算接入最终一根导线(图中虚线所示)时的试验电路。

请指出图中在器材操作上存在的两个不妥之处：_______________________________________________________________________________________________________________。

(2)试验测得的电阻箱阻值R 和电流表示数I ，以及计算的1I数据见下表：R /Ω 8.0 7.0 6.0 5.0 4.0 I /A0.15 0.17 0.19 0.22 0.26 1I/A －16.75.95.34.53.8依据表中数据，在图2方格纸上作出R ­1I关系图像。

由图像可计算出该干电池的电动势为________ V ；内阻为________ Ω。

(3)为了得到更精确的测量结果，在测出上述数据后，该同学将一只量程为100 mV 的电压表并联在电流表的两端。

调整电阻箱，当电流表的示数为0.33 A 时，电压表的指针位置如图3所示，则该干电池的电动势应为________ V ；内阻应为________ Ω。

解析：(1)在电学试验中，连接电路时应将开关断开，电阻箱的阻值调为最大，以确保试验仪器、仪表的平安。

(2)依据闭合电路欧姆定律E ＝I (R ＋r )，整理可得R ＝E I －r ＝E ·1I －r ，即R ­1I图像为直线。

描点连线后图像如图所示。

依据图像可知r ＝1.2 Ω。

图像的斜率为电动势E ，在R ­1I 图像上取两点(2,1.58)、(5,5.71)，则E ＝5.71－1.585－2 V＝1.38 V 。

(3)依据欧姆定律，得电流表的内阻r A ＝U I ＝66×10－30.33Ω＝0.2 Ω，由E ＝I (R ＋r ′＋r A )得R ＝E ·1I －(r ′＋r A )，R ­1I图像的斜率仍为电动势E ，即E ＝1.38 V ，而干电池的内阻应为r ′＝r －r A ＝1.0 Ω。

第17讲电学实验与创新非选择题(共64分)1.(6分)在伏安法测电阻的实验中,待测电阻R x约为200 Ω,电压表的内阻约为2 kΩ,电流表的内阻约为10 Ω,测量电路中电流表的连接方式如图(a)或图(b)所示,结果由公式R x=计算得出,式中U与I 分别为电压表和电流表的示数。

若将图(a)和图(b)中电路测得的电阻值分别记为R x1和R x2,则(填“R x1”或“R x2”)更接近待测电阻的真实值,且测量值R x1(填“大于”“等于”或“小于”)真实值,测量值R x2(填“大于”“等于”或“小于”)真实值。

2.(2018辽宁大连一模)(8分)用如图甲所示的多用电表测量电阻,要用到选择开关K和两个部件S、T。

(1)请根据下列步骤完成电阻测量:①旋动部件,使指针对准电流的“0”刻度线。

②将K旋转到电阻挡“×100”位置。

③将插入“+”“-”插孔的表笔短接,旋动部件,使指针对准电阻的“0”刻度线。

(2)将调好零的多用电表按正确步骤测量一电学元件P的电阻,P的两端分别为a、b,指针指示位置如图乙所示。

则通过P的电流方向是(选填“a→b”或“b→a”),为使测量比较精确,应将选择开关旋到的倍率挡位上,并需要重新调零,再进行测量。

3.(2018新疆乌鲁木齐一诊)(6分)用两个定值电阻和电压表可以测量电源的电动势(约3 V)和内阻。

提供的主要器材有:电阻R1(2.0 Ω)、R2(9.0 Ω)、电源、电压表、开关S1、单刀双掷开关S2、导线若干,实验电路如图甲所示。

(1)根据电路图,将未连接完整的实物图连接完整。

(2)闭合开关S1,开关S2分别接到R1、R2两电阻,电压表的读数分别为2.0 V、2.7 V,则测得电动势为V,内阻为Ω。

由于电压表的内阻影响,测得的内阻(填“大于”“小于”或“等于”)真实值。

4.(10分)导电玻璃是制造LCD的主要材料之一。

为测量导电玻璃的电阻率,某小组同学选取长度L=25.00 cm、直径d=0.900 mm的圆柱体导电玻璃进行实验,用欧姆表粗测该导电玻璃的电阻R x,发现其电阻约12 Ω。

“电学创新试验”学前诊断考点一试验原理的拓展与创新1.[考查安培力相关因素探究]某同学用图中所给器材进行与安培力有关的试验。

两根金属导轨ab 和a 1b 1固定在同一水平面内且相互平行，足够大的电磁铁(未画出)的N 极位于两导轨的正上方，S 极位于两导轨的正下方，一金属棒置于导轨上且与两导轨垂直。

(1)在图中画出连线，完成试验电路。

要求滑动变阻器以限流方式接入电路，且在开关闭合后，金属棒沿箭头所示的方向移动。

(2)为使金属棒在离开导轨时具有更大的速度，有人提出以下建议： A ．适当增加两导轨间的距离 B ．换一根更长的金属棒 C ．适当增大金属棒中的电流其中正确的是________(填入正确选项前的标号)。

解析：(1)试验电路连线如图所示。

(2)为使金属棒获得更大的速度，则金属棒运动时需要更大的加速度，依据牛顿其次定律有a ＝BILm ，所以增加磁感应强度、增大电流、增加两导轨间的距离都可以使加速度增大。

故选项A 、C 正确，选项B 错误。

答案：(1)见解析图 (2)AC 2．[考查自动把握电路设计与调整]现要组装一个由热敏电阻把握的报警系统，要求当热敏电阻的温度达到或超过60 ℃时，系统报警。

供应的器材有：热敏电阻，报警器(内阻很小，流过的电流超过I c 时就会报警)，电阻箱(最大阻值为999.9 Ω)，直流电源(输出电压为U ，内阻不计)，滑动变阻器R 1(最大阻值为1 000 Ω)，滑动变阻器R 2(最大阻值为2 000Ω)，单刀双掷开关一个，导线若干。

在室温下对系统进行调整。

已知U 约为18 V ，I c 约为10 mA ；流过报警器的电流超过20 mA 时，报警器可能损坏；该热敏电阻的阻值随温度上升而减小，在60 ℃时阻值为650.0 Ω。

(1)完成待调整的报警系统原理电路图的连线。

(2)电路中应选用滑动变阻器________(填“R 1”或“R 2”)。

(3)依据下列步骤调整此报警系统：①电路接通前，需将电阻箱调到一固定的阻值，依据试验要求，这一阻值为________Ω；滑动变阻器的滑片应置于________(填“a ”或“b ”)端四周，不能置于另一端的缘由是________________________________________________________________________。

初中物理中考电学实验专题强化试卷检测试卷一、中考物理电学实验1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．2．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。

那么水果电池的正极是哪个金属片呢？给你电流表、电压表、发光二极管和导线若干，请选择其中合适的器材设计一个实验方案进行探究。

（1）选用的器材：______________________________________________；（2）探究的方法：______________________________________________________。

3．小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样，电阻约10Ω）。

（1）如图甲所示是小丽连接的部分电路，请将电路连接完整_________。

（2）闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数.若电路中仅有一处故障，这个故障可能是___________。

（3）实验过程中，当电压表的示数为2V时，要使小灯泡正常发光，应将滑动变阻器的滑片P向___调节（选填“左”或“右”）；小灯泡正常发光电流表的示数如图乙所示，则，此时小灯泡的电功率为______W。
