丁香油水门汀调拌说明

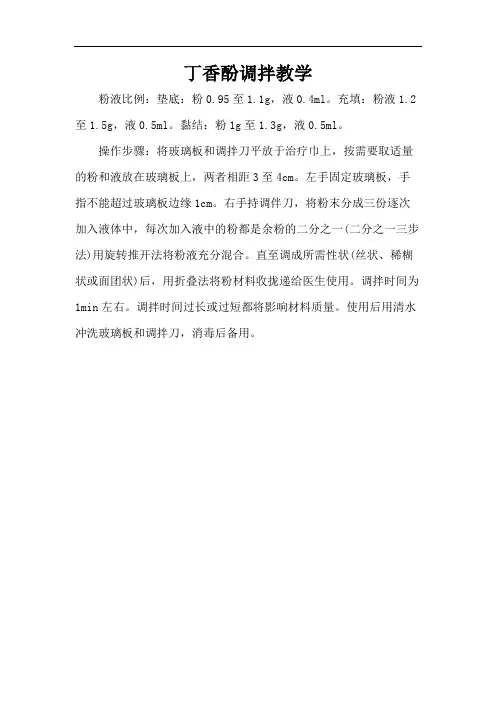

丁香酚调拌教学
粉液比例：垫底：粉0.95至1.1g，液0.4ml。

充填：粉液1.2至1.5g，液0.5ml。

黏结：粉1g至1.3g，液0.5ml。

操作步骤：将玻璃板和调拌刀平放于治疗巾上，按需要取适量的粉和液放在玻璃板上，两者相距3至4cm。

左手固定玻璃板，手指不能超过玻璃板边缘1cm。

右手持调伴刀，将粉末分成三份逐次加入液体中，每次加入液中的粉都是余粉的二分之一(二分之一三步法)用旋转推开法将粉液充分混合。

直至调成所需性状(丝状、稀糊状或面团状)后，用折叠法将粉材料收拢递给医生使用。

调拌时间为1min左右。

调拌时间过长或过短都将影响材料质量。

使用后用清水冲洗玻璃板和调拌刀，消毒后备用。

(五)玻璃离子水门汀(glass ionomer cement)
1. 分类 (1)根据用途分为:
I型: 粘固(luting)冠、桥、嵌体等固定修复体。 II型: 用于充填修复(restorative)牙体缺损。 III型: 用于洞衬和垫基底(liner and base)。 IV 型: 用于桩核的制作(core build-up)。
(4)抗菌性: 强，可杀灭或抑制龋洞中的残留细菌。
(5) 牙髓反应: 促进牙本质和牙髓的修复反应，诱导牙本质
再矿化，促进牙本质桥的形成。
3. 临床应用 间接盖髓、直接盖髓、垫底、根管消毒、充填
。 4. 使用方法
粉液比: 2:1, 双糊剂型: A:B=1:1(体积)
四、聚羧酸锌水门汀(polycarboxlate cement)
水门汀凝固之前接触唾液，导致溶解性增加。
(7) 传导性: 热和电的不良导体。 (8) 牙髓刺激性：
酸性强，刚调和时pH值1～2，酸性逐渐减弱。 可造成牙髓发生炎性反应, 5~8周后可恢复,不能 用于深洞垫底。
4. 用途及用法 用途: ①中等深度窝洞的垫底及深洞的中层垫底。 ②粘固各 种牙冠、嵌体、正畸附件。 ③牙齿的暂时性和短期充填修复。 用法: 在厚玻璃板上，粉分成若干份，逐份加
③聚丙烯酸易与牙本质中的钙离子、胶原蛋白反 应，从而难渗入牙本质小管。
4.用途及用法
(1)用途
粘固:金属冠、嵌体、固定桥或矫治器的带环 等。
基底: 任何深度窝洞的基底材料，不需做双层 基底。
还可做为暂时修复材料。 (2) 用法：
粉:液调拌比(wt) =2.5:1 (基底) 调和时每次加 入一半的粉剂，以获得最长的工作时间 。
状缺损修复。

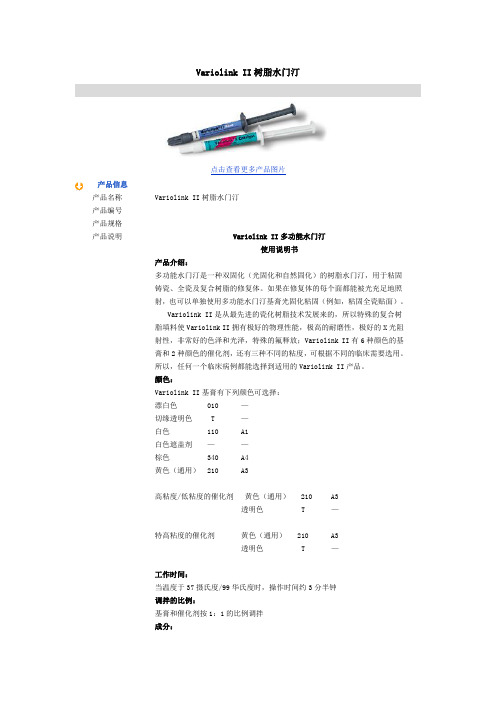

Variolink II树脂水门汀点击查看更多产品图片产品信息产品名称Variolink II树脂水门汀产品编号产品规格产品说明Variolink II多功能水门汀使用说明书产品介绍：多功能水门汀是一种双固化（光固化和自然固化）的树脂水门汀，用于粘固铸瓷、全瓷及复合树脂的修复体。

如果在修复体的每个面都能被光充足地照射，也可以单独使用多功能水门汀基膏光固化粘固（例如，粘固全瓷贴面）。

Variolink II是从最先进的瓷化树脂技术发展来的，所以特殊的复合树脂填料使Variolink II拥有极好的物理性能，极高的耐磨性，极好的X光阻射性，非常好的色泽和光泽，特殊的氟释放；Variolink II有6种颜色的基膏和2种颜色的催化剂，还有三种不同的粘度，可根据不同的临床需要选用。

所以，任何一个临床病例都能选择到适用的Variolink II产品。

颜色：Variolink II基膏有下列颜色可选择：漂白色 010 —切缘透明色 T —白色 110 A1白色遮盖剂——棕色 340 A4黄色（通用） 210 A3高粘度/低粘度的催化剂黄色（通用） 210 A3透明色 T —特高粘度的催化剂黄色（通用） 210 A3透明色 T —工作时间：当温度于37摄氏度/99华氏度时，操作时间约3分半钟调拌的比例：基膏和催化剂按1：1的比例调拌成分：基质单体是由BIS-GMA（双酚A二甲丙烯酸甘油脂），二甲基丙烯酸氨基甲酸乙脂（urethane dimethacry(ate)和二甲基丙烯酸二缩三乙二醇脂组成，无机填料由玻璃钡，三氟化镱，钡-铝-氟化硅酸盐和球状的混合氧物组成，添加成成：催化剂，稳定剂和色素，微粒大小在0.04~3.0微米之间,平均微粒度为0.7微米适用范围：粘固技工中心制作的和门诊即刻制作的各种全瓷和树脂、塑料的修复体，如：嵌体、高嵌体、全冠、非金属固定桥、贴面、桩核等。

禁忌范围：如患者对某种成分过敏时慎用工作面不能隔湿时勿用不能按使用说明所列的使用方法操作时勿用副作用：未发现对人体有不良副作用，在中龋或深龋的洞中使用时，可能会刺激牙髓，所以对于中龋或深龋的窝洞，应先使用洞衬或垫底后再使用Variolink II 干扰及抑制因素：含有丁香酚或丁香油类材料会妨碍树脂的聚合，应避免同时使用。

口腔材料调拌知识和技巧
1. 嘿，你知道吗，口腔材料调拌可真是一门大学问啊！就好比做饭，材料放多放少、搅拌的程度都有讲究呢。

像调拌补牙的材料，要是没调好，那效果能好吗？肯定不行呀！所以可得认真对待。

比如调拌水门汀的时候，那可得细心又耐心，可不能马虎哟！
2. 哇塞，口腔材料调拌技巧真的太重要啦！这就像是搭积木，每一块都要放对位置。

调拌印模材料的时候，稍不注意比例不对，印模就不准确啦！想想看，如果因为调拌不好导致取模失败，那多冤呀！所以一定要掌握好技巧哦，像搅拌的速度和时间都得把握好呀！
3. 哎，口腔材料调拌可不能小瞧啊！这就跟下棋一样，一步错可能全盘皆输。

比如说调拌自凝树脂，要是搅拌得不匀，那最后成品能好吗？绝对不行呀！所以调拌的时候得特别认真才行，要像对待宝贝一样小心翼翼地去调哟！
4. 哎呀呀，口腔材料调拌这里面的门道可多着呢！好比走迷宫，得找到正确的路才行。

像调拌粘固剂的时候，比例不对那可糟糕啦！这不是给自己找麻烦嘛！所以一定要好好钻研这些调拌知识，可别稀里糊涂的呀！
5. 嘿呀，口腔材料调拌的知识点可得牢记呀！这就像记单词，得反复记才行。

调拌银汞合金的时候要是不记得要点，那不是要出乱子嘛！能不怕吗？所以一定得重视起来呀，仔细去弄哦！
6. 哇哦，口腔材料调拌真的需要技巧呀！简直就像表演魔术，得手法娴熟呢。

想想如果调拌模型材料时搞砸了，那多让人郁闷呐！所以可得多练习这些技巧，让自己成为调拌高手哟！
结论：口腔材料调拌知识和技巧真的特别重要，我们一定要认真学习和掌握，这样才能在口腔治疗中取得好的效果呀！。

口腔科一般护理技术治疗开始前，护士应根据医生的治疗计划向病人介绍有关疾病治疗的意义、步骤、治疗时间、预后、并发症、治疗费用等事项，注意及时修正病人的过高要求。

指导病人在治疗过程中不要用口呼吸，避免误吞冲洗液、碎屑及细小器械，保持术野干燥清晰。

治疗过程如有不适则举手示意，在医生操作期间不能随意讲话及转动身体，以防导致口腔软组织切割损伤。

治疗结束后，对病人进行针对性健康指导，采用口授或宣传小册子、墙报等形式，向病人宣传正确刷牙方法等口腔保健知识及治疗后注意事项，协助预约复诊时间，说明按时复诊的必要性及药物使用方法。

若治疗后发生不适、疼痛等情况，请病人随时就诊。

（一）吸唾器使用技术当医生进行治疗时，护士应使用吸唾器保持诊疗部位清晰，及时吸去病人口腔内的唾液、水及碎屑，以不影响医生的视线为原则。

护士应掌握口腔内不同部位治疗时吸唾器放置的位置和操作要领。

一般情况下，吸唾器应放入治疗部位附近区域，以确保口腔内操作空间。

注意规范性操作，勿紧贴黏膜，以避免损伤黏膜和使管口封闭。

操作时动作宜轻柔，力争牵拉软组织时病人无不适感。

吸唾器应避免放入病人口内的敏感区域，如软腭、咽部等，以免引起病人恶心。

吸唾器工作端的透明塑料管，为一次性使用耗材，每个病人更换1次。

（二）橡皮障使用技术良好的隔湿技术是口腔科理想治疗效果的基本保证，目前橡皮障隔湿是一种国际公认的有效隔湿方法。

橡皮障隔湿具有以下优点：隔离治疗牙齿，获得干燥、清洁和无菌的治疗区，预防患者的误吸误咽，避免软组织受伤，隔离唾液及其他组织液，减少感染机会。

橡皮障只有隔离防湿效果，使用时应使用吸唾器吸走唾液。

（三）水门汀类材料调拌技术口腔临床常用的水门汀类材料有磷酸锌水门汀、氧化锌丁香油水门汀、玻璃离子水门汀、氢氧化钙水门汀、聚羧酸锌水门汀等。

近年来随着材料学的快速发展，出现了很多以原有材料为基础的改良新型水门汀，如添加了银汞合金粉的银汞型玻璃离子等。

不同种类的水门汀材料，同种水门汀作不同用途时，调拌时的粉液比例都有不同的要求，比如磷酸锌水门汀，用作垫底、临时充填和粘接材料时，粉剂在成品材料中所占比例均有不同，需要根据说明书和临床需要灵活掌握。

性能
• 凝固反应：粉液调和后，液剂中的丁香油酚与粉 剂中的氧化锌反应形成硬质螯合丁香酸锌而凝固。 这种反应只有在水中才能进行，水分越多凝固越 快。临床使用时不必将组织面完全干燥，并可用 湿水小棉球加压成形，加快凝固。 • 粘接力：粘接作用主要为机械嵌合，粘接力低。 • 物理性能：氧化锌丁香油酚水门汀机械性能相对 较差，不同类型之间，压缩强度也不相同，低者 3～4MPa，高者50～55MPa。该材料不导热、不 导电、有X线阻射作用。凝固时间约4～10min。
临床操作与应用
• 聚羧酸锌水门汀使用方法与磷酸锌水门汀 相似，采用分割逐步加入调拌法，按粉液 1.5：1的质量比进行调和，用于粘结时，可 适当增加液体比例，以获得良好的流动性。 由于液体粘稠度大，且在空气中水分易挥 发而变得更稠，故应在30～40s内迅速调和 均匀。 • 由于水门汀具有粘接性强，对牙髓剌激小 的特点，临床常作为固定修复的粘接剂， 还可作为深龋治疗的直接垫底材料，垫底 后不必再使用磷酸锌水门汀双层垫底。
8 5 16 13 1 20 37 少量 50 余量
10 2 14 13 3 16 35 少量 50 余量
7 7 16 10 5 13 42 少量 50 余量
性能
凝固反应：粉液调和后，光固化型光照随机凝固。普通型 一般调和后5min开始凝固，凝固早期生成聚羧酸钙凝胶， 此时材料极易吸收水份，被浸蚀溶解，进一步反应生成聚 羧酸铝后才能坚硬而不易溶解，这一过程至少需要30min。 因此充填治疗后，表面应涂凡士林，清漆或光固化树脂粘 接剂防止气水的侵蚀。 • 粘接性能：玻璃离子水门汀与牙体之间的粘接，除机械嵌 合之外，还具有较强的化学粘接，化学粘接是由于该水门 汀调和物中的—COOH，与牙体中的Ca² + 结合而产生的。 与牙釉质的粘结力为4～6MPa，与牙本质的粘接力为2～ 3MPa，其粘结边缘封闭性优于其它水门汀，但不如银汞 合金。粘接作用受水的影响较大，浸水时间越长，粘接作 用越差。

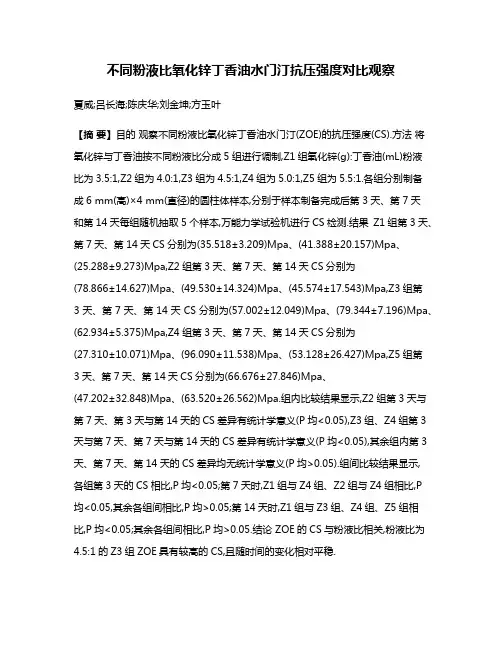

不同粉液比氧化锌丁香油水门汀抗压强度对比观察夏威;吕长海;陈庆华;刘金坤;方玉叶【摘要】目的观察不同粉液比氧化锌丁香油水门汀(ZOE)的抗压强度(CS).方法将氧化锌与丁香油按不同粉液比分成5组进行调制,Z1组氧化锌(g):丁香油(mL)粉液比为3.5:1,Z2组为4.0:1,Z3组为4.5:1,Z4组为5.0:1,Z5组为5.5:1.各组分别制备成6 mm(高)×4 mm(直径)的圆柱体样本,分别于样本制备完成后第3天、第7天和第14天每组随机抽取5个样本,万能力学试验机进行CS检测.结果Z1组第3天、第7天、第14天CS分别为(35.518±3.209)Mpa、(41.388±20.157)Mpa、(25.288±9.273)Mpa,Z2组第3天、第7天、第14天CS分别为(78.866±14.627)Mpa、(49.530±14.324)Mpa、(45.574±17.543)Mpa,Z3组第3天、第7天、第14天CS分别为(57.002±12.049)Mpa、(79.344±7.196)Mpa、(62.934±5.375)Mpa,Z4组第3天、第7天、第14天CS分别为(27.310±10.071)Mpa、(96.090±11.538)Mpa、(53.128±26.427)Mpa,Z5组第3天、第7天、第14天CS分别为(66.676±27.846)Mpa、(47.202±32.848)Mpa、(63.520±26.562)Mpa.组内比较结果显示,Z2组第3天与第7天、第3天与第14天的CS差异有统计学意义(P均<0.05),Z3组、Z4组第3天与第7天、第7天与第14天的CS差异有统计学意义(P均<0.05),其余组内第3天、第7天、第14天的CS差异均无统计学意义(P均>0.05).组间比较结果显示,各组第3天的CS相比,P均<0.05;第7天时,Z1组与Z4组、Z2组与Z4组相比,P均<0.05,其余各组间相比,P均>0.05;第14天时,Z1组与Z3组、Z4组、Z5组相比,P均<0.05;其余各组间相比,P均>0.05.结论 ZOE的CS与粉液比相关,粉液比为4.5:1的Z3组ZOE具有较高的CS,且随时间的变化相对平稳.【期刊名称】《山东医药》【年(卷),期】2018(058)047【总页数】4页(P44-47)【关键词】口腔封闭材料;氧化锌;丁香油;氧化锌丁香油水门汀;粉液比【作者】夏威;吕长海;陈庆华;刘金坤;方玉叶【作者单位】昆明医科大学附属口腔医院,昆明650106;昆明医科大学附属口腔医院,昆明650106;昆明理工大学材料科学与工程学院;昆明理工大学材料科学与工程学院;昆明医科大学附属口腔医院,昆明650106【正文语种】中文【中图分类】R320.44氧化锌丁香油水门汀(Zinc Oxide Eugenol，ZOE)是口腔科临床工作中最常用的暂时性口腔封闭材料，具有安抚、垫底以及临时修复等作用[1，2]。

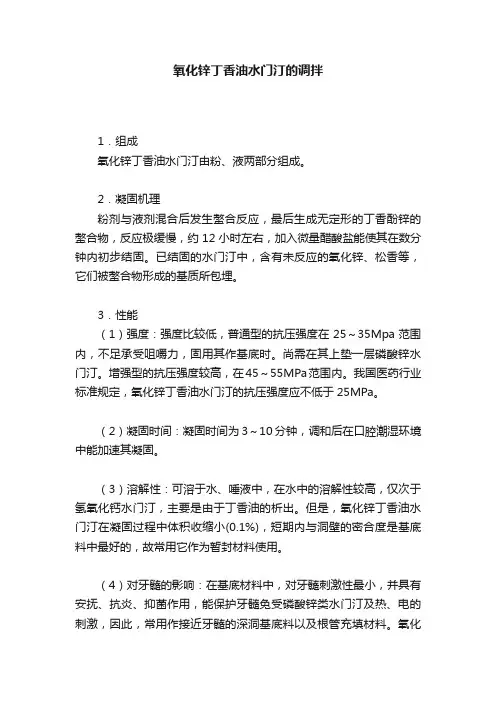

氧化锌丁香油水门汀的调拌
1．组成
氧化锌丁香油水门汀由粉、液两部分组成。

2．凝固机理
粉剂与液剂混合后发生螯合反应，最后生成无定形的丁香酚锌的螯合物，反应极缓慢，约12小时左右，加入微量醋酸盐能使其在数分钟内初步结固。

已结固的水门汀中，含有未反应的氧化锌、松香等，它们被螯合物形成的基质所包埋。

3．性能
（1）强度：强度比较低，普通型的抗压强度在25～35Mpa范围内，不足承受咀嚼力，固用其作基底时。

尚需在其上垫一层磷酸锌水门汀。

增强型的抗压强度较高，在45～55MPa范围内。

我国医药行业标准规定，氧化锌丁香油水门汀的抗压强度应不低于25MPa。

（2）凝固时间：凝固时间为3～10分钟，调和后在口腔潮湿环境中能加速其凝固。

（3）溶解性：可溶于水、唾液中，在水中的溶解性较高，仅次于氢氧化钙水门汀，主要是由于丁香油的析出。

但是，氧化锌丁香油水门汀在凝固过程中体积收缩小(0.1%)，短期内与洞壁的密合度是基底料中最好的，故常用它作为暂封材料使用。

（4）对牙髓的影响：在基底材料中，对牙髓刺激性最小，并具有安抚、抗炎、抑菌作用，能保护牙髓免受磷酸锌类水门汀及热、电的刺激，因此，常用作接近牙髓的深洞基底料以及根管充填材料。

氧化
锌丁香油水门汀还可用于小穿髓点的盖髓。

4．适应证
主要用于接近牙髓的深洞基底料、意外穿髓的盖髓剂、暂封材料、根管充填材料及牙周术后的牙周敷料，也用做暂时冠、桥的封固材料。

8 5 16 13 1 20 37 少量 50 余量
10 2 14 13 3 16 35 少量 50 余量
7 7 16 10 5 13 42 少量 50 余量
性能
凝固反应：粉液调和后，光固化型光照随机凝固。普通型 一般调和后5min开始凝固，凝固早期生成聚羧酸钙凝胶， 此时材料极易吸收水份，被浸蚀溶解，进一步反应生成聚 羧酸铝后才能坚硬而不易溶解，这一过程至少需要30min。 因此充填治疗后，表面应涂凡士林，清漆或光固化树脂粘 接剂防止气水的侵蚀。 • 粘接性能：玻璃离子水门汀与牙体之间的粘接，除机械嵌 合之外，还具有较强的化学粘接，化学粘接是由于该水门 汀调和物中的—COOH，与牙体中的Ca² + 结合而产生的。 与牙釉质的粘结力为4～6MPa，与牙本质的粘接力为2～ 3MPa，其粘结边缘封闭性优于其它水门汀，但不如银汞 合金。粘接作用受水的影响较大，浸水时间越长，粘接作 用越差。
• 凝固反应：粉液调和后，固化反应是通过氧化锌粉末中分 解出的锌离子与聚丙烯酸中的羧基所发生的交联作用。 • 粘接性能：除有一定的机械嵌合力之外，对牙体组织还有 一定的化学粘接作用，其化学粘接作用是由聚丙烯酸中的 离子与牙组织中的钙离子发生络合反应及离子间的吸引力 产生的。因此，其粘接力高于磷酸锌水门汀，对牙釉质、 牙本质的粘接强度分别为3～6MPa和2～6MPa。 • 物理性能：机械强度略低于磷酸锌水门汀，凝固24h后压 缩强度为80MPa，拉伸强度为7MPa，表面硬度（HV）为 20。该水门汀体积稳定，不导电、热传导低。凝固时间为 5～8min。
临床操作与应用临床操作与应用 • 取适量粉和液置于玻璃调板上，分次逐份加 粉入液调和，直到所需充填或粘接稠度。粉液调 和未均匀时，不要急于再加粉剂，以免调和不均 影响材料强度和粘性。切忌将液体直接加入粉剂， 或调拌中途再加液体，调和时间应控制在一分钟 左右。在口腔环境中，凝固时间约3～6min。 磷酸锌水门汀在临床上可用于垫底、暂封、 乳牙充填及粘接修复体和正畸附件。因磷酸对牙 髓有较强的剌激性，在深龋治疗和固定修复体粘 接时应注意护髓。

ＹＹ ＩＣＳ　１１．０６０．１０ Ｃ　３３ 中华人民共和国医药行业标准 ＹＹ　０２７２—２００９ 代替ＹＹ　０２７２—１９９５ 牙科学 氧化锌／丁香酚水门汀和不含丁香酚的氧化锌水门汀 Ｄｅｎｔｉｓｔｒｙ－Ｚｉｎｃ　ｏｘｉｄｅ／ｅｕｇｅｎｏｌ　ａｎｄ　ｚｉｎｃ　ｏｘｉｄｅ／ｎｏｎ－ｅｕｇｅｎｏｌ　ｃｅｍｅｎｔｓ （ＩＳＯ　３１０７：２００４　ＭＯＤ） ２００９－０６－１６发布 ２０１０－１２－０１实施 国家食品药品监督管理局 发布－‘上－—Ｊ－．刖 罱 本标准的全部技术内容为强制性的。

本标准修改采用ＩＳＯ　３１０７：２００４（（牙科学氧化锌／丁香酚水门汀和不含丁香酚的氧化锌水门汀》。

本标准不包含对可能的生物学危害的定性和定量要求，但推荐在评价可能的生物学危害时，请参见ＹＹ／Ｔ　０２６８《牙科学口腔医疗器械生物学评价第１单元评价与试验》。

本标准依据ＩＳＯ　３１０７：２００４重新起草。

与ＩＳＯ　３１０７：２００４的技术性差异已编入正文，并在它们所涉及的条款的页边空白处用垂直单线标识。

本标准与ＩＳＯ　３１０７：２００４的主要差异和原因如下： ——考虑试验方法可操作性，在保留６．４．１．２中图４薄膜厚度加荷仪实验装置的情况下，增加一套 与该装置同等精度的薄膜厚度加荷仪，如图５所示； ——酸溶砷试样制备中，ＩＳＯ　３１０７：２００４只说明了可固化水门汀试样的制备，对非固化水门汀没有 说明。

本标准中增加了非固化水门汀酸溶砷试样制备的方法； ——６．２．２后增加试验３个样品。

６．２．３中增加了固化时间结果的判定方法。

ＩＳＯ　３１０７：２００４中 没有规定试验样品的个数，参考ＹＹ　０２７１—１９９５＜＜水基水门汀》标准对净固化时间的试验方法 和试验结果判定，增加相应的内容； ——本标准将ＩＳＯ　３１０７：２００４的修改单内容直接转化为本标准内容。

本标准代替ＹＹ　０２７２—１９９５（（齿科氧化锌丁香酚水门汀》。

调拌要点
调研时要有一定的力 调研动作要迅速 严格按产品要求的水粉比例操作
磷酸锌调拌注意事项
取粉时要先松粉，取液剂时要直立液体瓶，排除瓶嘴的 空气
严格遵守无菌操作原则 调拌刀、玻璃板要求无菌、干燥、表面光滑、 平整、温度适宜 查对材料的名称、有效期、颜色、性状 调拌时只能将粉逐次加入液体中，而不能加液 体于粉剂中 窝洞衬垫时，调成面团状；暂时充填时，调成 稠糊状；粘结修复时，调成拉丝状 调拌时间为1分钟左右，要求现调现用
氧化锌粉极易受潮，好用后应立即加盖， 干燥保存
玻璃离子水门汀
玻璃离子水 门汀有粉、 液两部
固化时间因其用途而不同，为 3~9分钟；粘接性能良好，结 合主要是靠物理机械性粘接； 具有良好的生物安全性，抗龋 性和耐溶解性
用作粘结，充填，洞衬 等方面，也可用于活髓 牙的粘结。
玻璃离子抗压和耐磨强度不高，对水敏 感，使用时应保持局部干燥，充 填后予凡士林或用产品配套专用 材料涂抹隔湿
该材料溶出的酸较少对牙髓及牙龈的刺激很轻但不能促使继发性牙本质的形成对暴露的牙髓会引起不同程度的炎症故不能用于直接盖髓用于深龋和银汞合金充桥和嵌体的粘固不能用于直接盖髓氧化锌丁香酚水氧化锌粉剂和丁香油液本品调和后在口腔内410分钟内即可固化水分越多凝固越快抗压强度低有水溶解性且为不良导体有阻止温度传导的作用对牙髓有安抚镇痛和防腐作用用于可复性牙髓炎的安抚治疗也可用作间接盖髓剂窝洞的暂时封固在口腔修复中常作为暂时粘接剂使用
调拌技术
临床常用水门汀
磷酸锌水门汀 聚羧酸锌水门汀 玻璃离子水门汀 氧化锌丁香酚水门汀 氢氧化钙水门汀
药物名称
磷酸锌水门汀
组成
磷酸锌水门 汀由粉剂和 液剂两部份 构成

牙体牙髓科常用材料调拌技术口腔护理学是由牙医学逐渐发展而来, 是一门年轻的学科。

运用护理程序及护理学的理论与技术, 协同医师做好各种口腔治疗及护理工作, 促使其从疾病状态向健康状态转化。

口腔科护理操作技术是护士配合医师为病人进行诊疗时常用的专科护理技术。

下面为大家讲解一下口腔内科常用材料调拌技术。

一、材料调拌操作技术1. 磷酸锌粘固粉调拌术（1）用物准备: 洗手、戴口罩、手套、磷酸锌粘固粉和液、玻璃板、调拌刀、酒精棉球（2）操作方法: 按需要取适量的粉和液放在玻璃板上, 两者相距2~3cm, 垫底粉液比例为0.95~1.1g∶0.4ml。

术者一手固定玻璃板, 手指不能超过玻璃板边缘1cm。

一手持调拌刀, 将粉剂逐次加入液体中, 用旋转推开法将粉液充分混合, 直至调拌成所需性状（调拌时间约为40秒）, 将材料收拢至调拌刀顶端递给医师使用。

2. 玻璃离子粘固粉调拌术（1）用物准备: 洗手、戴口罩、手套、玻璃离子粘固粉和液、玻璃板、调拌刀、酒精棉球（2）操作方法: 按需要取适量的粉和液放在玻璃板上, 两者相距2~3cm, , 垫底粉液比例为3.3~3.4∶1, 充填粉液比例为3∶1, 术者一手固定玻璃板, 手指不能超过玻璃板边缘1cm。

一手持调拌刀,将粉剂分2~3次加入液体中充分调拌成为合适稠度的材料（调拌时间约为30~60秒）, 将材料收拢至调拌刀顶端传递给医师使用。

3. 根管充填糊剂调拌术(1) 用物准备: 洗手、戴口罩、手套、根管糊剂粉、丁香油、玻璃板、调拌刀、酒精棉球(2)操作方法：按需要取适量的粉和液放在玻璃板上, 两者相距2~3cm, 根管糊剂粉与丁香油的体积比例为3∶1。

术者一手固定玻璃板, 手指不能超过玻璃板边缘1cm。

一手持调拌刀, 将粉剂逐次加入液体中, 用旋转推开法将粉液充分混合, 直至调拌成所需性状（调拌时间约为1分钟）, 将材料收拢至调拌刀顶端递给医师使用。

二、调拌技术应遵循的原则1. 器械: 玻璃板、调拌刀使用后应及时清洁并妥善放置, 灭菌器械应保持干燥。

• 强度较低，压缩强度约20MPa • 在口腔环境中溶解度较大，呈碱性，可
杀灭或抑制细菌生长 • 碱性析Ca2+，，能促进洞基底钙化和形
成继发牙本质
应用
• 溶解度大，强度低，不宜作粘接剂 • 生物性能好，特别适用于深龋保髓和盖
髓，还可以用于根管充填和脱敏
聚羧酸锌水门汀
组成
• 粉剂 氧化锌 氧化镁
• 性能
较好的机械强度：压缩强度约为130MPa，拉 伸强度约为15MPa 磷酸锌水门汀几乎不溶于水，但可被酸性物 质所溶解。长期在口腔环境中它将逐渐被溶 解 粘接性能：机械嵌合力 生物学性能：磷酸锌水门汀在凝固时以及凝 固后将释放出游离磷酸，刺激牙髓
• 应用
调和方法：水门汀调拌刀将粉加入液中，采 用旋转调和法逐渐加入粉剂调和，充分铺展， 不能采用折叠底方式调和，直至呈膏状或所 需的稠度为止。凝固较快（5-8分钟）。
修复体的粘固，衬层垫底、暂时充填 深龋不宜直接用该水门汀垫底
0.5年内的窝洞暂时充填 注意： 牙髓刺激性！
氧化锌丁香酚水门汀
• 组成 粉剂 氧化锌…
• 凝固机理
液剂 丁香油
丁香酚与氧化 锌螯合生成丁 香酸锌
需要水Biblioteka 性能粘接力主要是机械嵌，粘接强度较低 压缩强度较低 3~4MPa或高达50~55MPa 溶于水和唾液 对自由基聚合反应有阻聚作用 热不良导体 生物性能：该水门汀对牙髓的刺激作用很小， 对发炎的牙髓具有一定的镇痛和安抚作用 有一定的X射线阻射作用
• 应用
调和方法：水门汀调拌刀将粉加入液中，采用 旋转调和法加入粉剂调和，直至呈膏状或所需 的稠度为止。快干型粉液调和后在口腔内 4~10min内固化
应用：暂封，修复体暂时粘固和牙周塞治剂。 Ⅰ型用作暂时粘固；Ⅱ型用作修复体的长期粘 接；Ⅲ型用作暂充和垫底；Ⅳ型用作洞衬。

操作步骤：将玻璃板和调拌刀平放于治疗巾上，按需要取 适量的粉和液放在玻璃板上，两者相距3~4cm。左手固定 玻璃板，手指不能超过玻璃板边缘1cm。右手持调伴刀， 将粉末分成三份逐次加入液体中，每次加入液中的粉都是 余粉的二分之一（二分之一三步法）用旋转推开法将粉液 充分混合。直至调成所需性状（丝状、稀糊状或面团状） 后，用折叠法将粉材料收拢递给医生使用。调拌时间为 1min左右。调拌时间过长或过短都将影响材料质量。使用 后用清水冲洗玻璃板和调拌刀，消毒后备用。
调拌要点
调研时要有一定的力 调研动作要迅速 严格按产品要求的水粉比例操作
磷酸锌调拌注意事项
取粉时要先松粉，取液剂时要直立液体瓶，排除瓶嘴的 空气
严格遵守无菌操作原则 调拌刀、玻璃板要求无菌、干燥、表面光滑、
平整、温度适宜 查对材料的名称、有效期、颜色、性状 调拌时只能将粉逐次加入液体中，而不能加液
不能用于直接盖髓
氧化锌丁香酚水 门汀
氧化锌粉剂 和丁香油液
本品调和后在口腔内4~10分钟 内即可固化，水分越多，凝固 越快，抗压强度低，有水溶解 性，且为不良导体，有阻止温 度传导的作用
对牙髓有安抚镇痛和防 腐作用，用于可复性牙 髓炎的安抚治疗，也可 用作间接盖髓剂，窝洞 的暂时封固，在口腔修 复中常作为暂时粘接剂 使用。
氧化锌粉极易受潮，好用后应立即加盖， 干燥保存
玻璃离子水门汀
玻璃离子水 门汀有粉、 液两部
固化时间因其用途而不同，为 3~9分钟；粘接性能良好，结 合主要是靠物理机械性粘接； 具有良好的生物安全性，抗龋 性和耐溶解性
用作粘结，充填，洞衬 等方面，也可用于活髓 牙的粘结。
玻璃离子抗压和耐磨强度不高，对水敏 感，使用时应保持局部干燥，充 填后予凡士林或用产品配套专用 材料涂抹隔湿

水门汀调拌注意事项
1、按水门汀厂家技术说明书规定，使用准确且无污染的无机配料：石膏、砂粉和其他类似物，在装料前必须进行粉碎，并定期更换新原料或新购买的原料。

2、采用水泥，应选用优质量的普通硅酸盐水泥，苛刻的水门汀厂家技术要求还可选用硅钙水泥或其他改性水泥，连续使用的水泥原料，其强度等级应一致。

3、采用粉煤灰，应选用检验合格的粉煤灰，并且保证粉煤灰的细度及品质符合规定要求。

4、使用玻璃纤维纤维增强材料时，应确保质量达到国家标准的要求，并且应按规定的比例加入调拌料中。

二、调拌：
1、水泥调拌：应按水泥厂家发放的技术说明书要求进行，宜用液力调拌车辆，在搅拌过程中应稀释水泥浆，应将水泥浆搅拌均匀，搅拌时间宜在30-60分钟之内，搅拌结束后，应立即施工，禁止过早施工。

2、水门汀调拌：宜用自动搅拌设备进行，具体调拌时间参照水门汀厂家技术说明书，调拌完毕后，应立即施工，禁止过早施工。

3、水泥水门汀调拌：应调拌时间参照水泥及水门汀厂家的相应的技术说明书，搅拌时间一般为20-45分钟，搅拌完毕后，应立即施工，禁止过早施工。

4、小心谨慎：配制施工过程中，应小心谨慎，防止水泥浆及水
门汀被外界杂物所污染，同时也要注意防止水泥浆、水门汀浆的流失。

口腔治疗材料调拌操作流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!在口腔治疗中，材料的合理调拌是非常重要的步骤之一。

调拌技术治疗病人的健康指导及注意事项注意事项1.玻板(1)玻板的大小可以根据需要来设计，可减少浪费。

(2)玻板的清洁消毒；使用前要求玻板灭菌、干燥、表面光滑、平整，高热灭菌后，自然降温至室内温度方可使用，以免影响材料的理化性能。

每次使用后用75%酒精棉球擦净剩余材料,做好椅旁预清洁，减少清洗成本，延长使用寿命。

(3)使用调拌纸应一用一弃，剩余的用密封袋包装保存。

2.调拌方法(1)调拌技术操作遵守无菌操作原则。

(2)准备材料：应根据病情需要，与医生认真核实，选择合适材料；谓拌前应认真检查材料的有效期、颜色、品质；根据窝洞的大小、形态按粉、液比例适当取材，置于玻板上，粉、液相距3~4cπio(3)调拌时只能将粉逐次加入液体中，而不能加液体于粉剂中。

(4)调拌刀工作端前1∕2~2∕3紧贴玻板表面，以同一方向匀速旋转把粉、液推开，以减少气泡形成，提高调拌技术质量。

3.磷酸锌水门汀调拌注意事项(1)严格遵守无菌操作原则。

(2)调拌刀、玻板要求无菌、干燥、表面光滑、平整、温度适宜。

(3)注意查对材料的名称、有效期、颜色、性状。

(4)调拌时只能将粉逐次加入液体中，而不能加液体于粉剂中。

(5)用于窝洞衬垫时，调成面团状；暂时充填时，调成稠糊状；粘结修复体时，调成拉丝状。

(6)调拌时间为InIin左右，要求现调现用。

4.氢氧化钙双糊剂调拌注意事项(1)适宜的空气环境：最适宜的温度为22T,湿度为50%,调拌后糊剂在2~3min凝固。

若室内温度过高、湿度过大，则糊剂的凝固时间缩短。

(2)此制剂极易在空气中氧化，取用材料后应立即加盖。

(3)现调现用。

5.氧化锌丁香油粘固剂调拌注意事项(1)适宜的空气环境，若室内温度过高、湿度过大，则糊剂的凝固时间缩短。

(2)氧化锌粉极易受潮，取用后应立即加盖，干燥保存。

(3)根据用途调整粉、液比例，现调现用。

6.玻璃离子粘固剂调拌注意事项(1)玻璃离子抗压和耐磨强度不高，对水墩感，使用时应保持局部干燥，充填后予凡士林或用产品配套专用材料涂抹隔湿。
