RF射频问题处理汇总

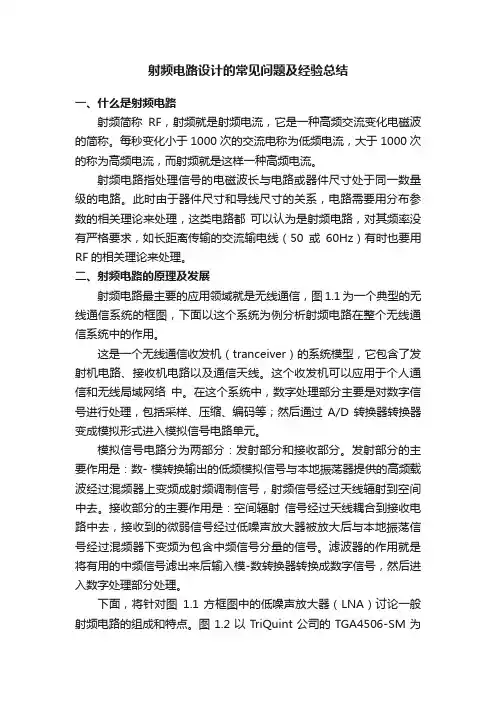

射频电路设计的常见问题及经验总结一、什么是射频电路射频简称RF，射频就是射频电流，它是一种高频交流变化电磁波的简称。

每秒变化小于1000次的交流电称为低频电流，大于1000次的称为高频电流，而射频就是这样一种高频电流。

射频电路指处理信号的电磁波长与电路或器件尺寸处于同一数量级的电路。

此时由于器件尺寸和导线尺寸的关系，电路需要用分布参数的相关理论来处理，这类电路都可以认为是射频电路，对其频率没有严格要求，如长距离传输的交流输电线（50或60Hz）有时也要用RF的相关理论来处理。

二、射频电路的原理及发展射频电路最主要的应用领域就是无线通信，图1.1为一个典型的无线通信系统的框图，下面以这个系统为例分析射频电路在整个无线通信系统中的作用。

这是一个无线通信收发机（tranceiver）的系统模型，它包含了发射机电路、接收机电路以及通信天线。

这个收发机可以应用于个人通信和无线局域网络中。

在这个系统中，数字处理部分主要是对数字信号进行处理，包括采样、压缩、编码等；然后通过A/D转换器转换器变成模拟形式进入模拟信号电路单元。

模拟信号电路分为两部分：发射部分和接收部分。

发射部分的主要作用是：数- 模转换输出的低频模拟信号与本地振荡器提供的高频载波经过混频器上变频成射频调制信号，射频信号经过天线辐射到空间中去。

接收部分的主要作用是：空间辐射信号经过天线耦合到接收电路中去，接收到的微弱信号经过低噪声放大器被放大后与本地振荡信号经过混频器下变频为包含中频信号分量的信号。

滤波器的作用就是将有用的中频信号滤出来后输入模-数转换器转换成数字信号，然后进入数字处理部分处理。

下面，将针对图1.1 方框图中的低噪声放大器（LNA）讨论一般射频电路的组成和特点。

图1.2以TriQuint公司的TGA4506-SM为例，给出了这个放大器的电路板图，注意到输入信号是通过一个经过匹配滤波网络输入放大模块。

放大模块一般采用晶体管的共射极结构，其输入阻抗必须与位于低噪声放大器前面的滤波器的输出阻抗相匹配，从而保证最佳传输功率和最小反射系数，对于射频电路设计来说，这种匹配是必须的。

射频电路调试经验及问题分析1前言文档总结了我工作一年半以来的一些射频（Radio Frequency）调试（以下称为Debug）经验，记录的是我在实际项目开发中遇到并解决问题的过程。

现在我想利用这份文档与大家分享这些经验，如果这份文档能够对大家的工作起到一定的帮助作用，那将是我最大的荣幸。

个人感觉，Debug过程用的都是最简单的基础知识，如果能够对RF的基础知识有极为深刻（注意，是极为深刻）的理解，我相信，所有的Bug解起来都会易如反掌。

同样，我的这篇文档也将会以最通俗易懂的语言，讲述最通俗易懂的Debug技巧。

在本文中，我尽量避免写一些空洞的理论知识，但是第二章的内容除外。

“微波频率下的无源器件”这部分的内容截取自我尚未完成的“长篇大论”——Wi-Fi产品的一般射频电路设计（第二版）。

我相信这份文档有且不只有一处错误，如果能够被大家发现，希望能够提出，这样我们就能够共同进步。

2微波频率下的无源器件在这一章中，主要讲解微波频率下的无源器件。

一个简单的问题：一个1K的电阻在直流情况下的阻值是1K，在频率为10MHz的回路中可能还是1K，但是在10GHz的情况下呢？它的阻值还会是1K吗？答案是否定的。

在微波频率下，我们需要用另外一种眼光来看待无源器件。

2.1.微波频率下的导线微波频率下的导线可以有很多种存在方式，可以是微带线，可以是带状线，可以是同轴电缆，可以是元件的引脚等等。

2.1.1.趋肤效应在低频情况下，导线内部的电流是均匀的，但是在微波频率下，导线内部会产生很强的磁场，这种磁场迫使电子向导体的边缘聚集，从而使电流只在导线的表面流动，这种现象就称为趋肤效应。

趋肤效应导致导线的电阻增大，结果会怎样？当信号沿导体传输时衰减会很严重。

在实际的高频场合，如收音机的感应线圈，为了减少趋肤效应造成的信号衰减，通常会使用多股导线并排绕线，而不会使用单根的导线。

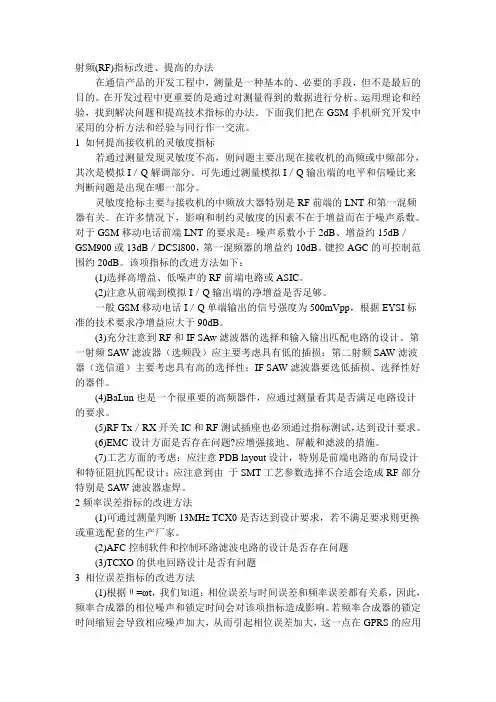

射频(RF)指标改进、提高的办法在通信产品的开发工程中，测量是一种基本的、必要的手段，但不是最后的目的。

在开发过程中更重要的是通过对测量得到的数据进行分析、运用理论和经验，找到解决问题和提高技术指标的办法。

下面我们把在GSM手机研究开发中采用的分析方法和经验与同行作一交流。

1 如何提高接收机的灵敏度指标若通过测量发现灵敏度不高，则问题主要出现在接收机的高频或中频部分，其次是模拟I／Q解调部分。

可先通过测量模拟I／Q输出端的电平和信噪比来判断问题是出现在哪一部分。

灵敏度抢标主要与接收机的中频放大器特别是RF前端的LNT和第一混频器有关。

在许多情况下，影响和制约灵敏度的因素不在于增益而在于噪声系数。

对于GSM移动电话前端LNT的要求是：噪声系数小于2dB、增益约15dB／GSM900或13dB／DCSl800，第一混频器的增益约10dB。

键控AGC的可控制范围约20dB。

该项指标的改进方法如下：(1)选择高增益、低噪声的RF前端电路或ASIC。

(2)注意从前端到模拟I／Q输出端的净增益是否足够。

一般GSM移动电话I／Q单端输出的信号强度为500mVpp，根据EYSI标准的技术要求净增益应大于90dB。

(3)充分注意到RF和IF SAw滤波器的选择和输入输出匹配电路的设计。

第一射频SAW滤波器（选频段）应主要考虑具有低的插损：第二射频SAW滤波器（选信道）主要考虑具有高的选择性；IF SAW滤波器要选低插损、选择性好的器件。

(4)BaLun也是一个很重要的高频器件，应通过测量看其是否满足电路设计的要求。

(5)RF Tx／RX开关IC和RF测试插座也必须通过指标测试，达到设计要求。

(6)EMC设计方面是否存在问题?应增强接地、屏蔽和滤波的措施。

(7)工艺方面的考虑：应注意PDB layout设计，特别是前端电路的布局设计和特征阻抗匹配设计；应注意到由于SMT工艺参数选择不合适会造成RF部分特别是SAW滤波器虚焊。

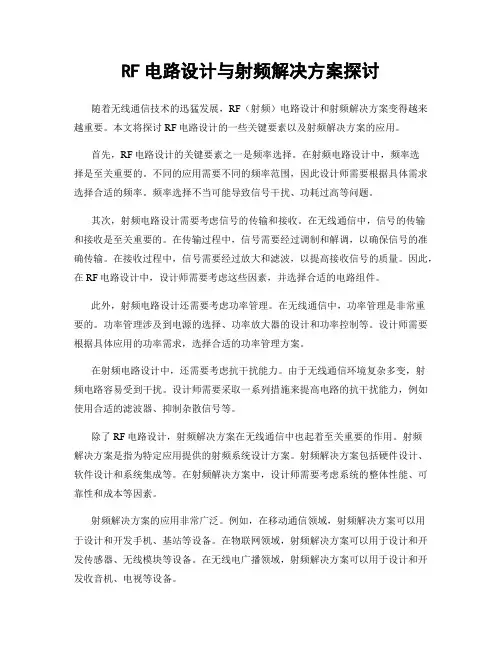

RF电路设计与射频解决方案探讨随着无线通信技术的迅猛发展，RF（射频）电路设计和射频解决方案变得越来越重要。

本文将探讨RF电路设计的一些关键要素以及射频解决方案的应用。

首先，RF电路设计的关键要素之一是频率选择。

在射频电路设计中，频率选择是至关重要的。

不同的应用需要不同的频率范围，因此设计师需要根据具体需求选择合适的频率。

频率选择不当可能导致信号干扰、功耗过高等问题。

其次，射频电路设计需要考虑信号的传输和接收。

在无线通信中，信号的传输和接收是至关重要的。

在传输过程中，信号需要经过调制和解调，以确保信号的准确传输。

在接收过程中，信号需要经过放大和滤波，以提高接收信号的质量。

因此，在RF电路设计中，设计师需要考虑这些因素，并选择合适的电路组件。

此外，射频电路设计还需要考虑功率管理。

在无线通信中，功率管理是非常重要的。

功率管理涉及到电源的选择、功率放大器的设计和功率控制等。

设计师需要根据具体应用的功率需求，选择合适的功率管理方案。

在射频电路设计中，还需要考虑抗干扰能力。

由于无线通信环境复杂多变，射频电路容易受到干扰。

设计师需要采取一系列措施来提高电路的抗干扰能力，例如使用合适的滤波器、抑制杂散信号等。

除了RF电路设计，射频解决方案在无线通信中也起着至关重要的作用。

射频解决方案是指为特定应用提供的射频系统设计方案。

射频解决方案包括硬件设计、软件设计和系统集成等。

在射频解决方案中，设计师需要考虑系统的整体性能、可靠性和成本等因素。

射频解决方案的应用非常广泛。

例如，在移动通信领域，射频解决方案可以用于设计和开发手机、基站等设备。

在物联网领域，射频解决方案可以用于设计和开发传感器、无线模块等设备。

在无线电广播领域，射频解决方案可以用于设计和开发收音机、电视等设备。

总之，RF电路设计和射频解决方案在无线通信中起着重要的作用。

设计师需要考虑频率选择、信号传输和接收、功率管理和抗干扰能力等关键要素。

射频解决方案需要综合考虑硬件设计、软件设计和系统集成等因素。

射频电路设计的常见问题及五大经验总结射频电路板设计由于在理论上还有很多不确定性，因此常被形容为一种“黑色艺术”，但这个观点只有部分正确，RF电路板设计也有许多可以遵循的准则和不应该被忽视的法则。

不过，在实际设计时，真正实用的技巧是当这些准则和法则因各种设计约束而无法准确地实施时如何对它们进行折衷处理。

当然，有许多重要的RF 设计课题值得讨论，包括阻抗和阻抗匹配、绝缘层材料和层叠板以及波长和驻波等，在全面掌握各类设计原则前提下的仔细规划是一次性成功设计的保证。

RF电路设计的常见问题1、数字电路模块和模拟电路模块之间的干扰如果模拟电路(射频)和数字电路单独工作，可能各自工作良好。

但是，一旦将二者放在同一块电路板上，使用同一个电源一起工作，整个系统很可能就不稳定。

这主要是因为数字信号频繁地在地和正电源(>3 V)之间摆动，而且周期特别短，常常是纳秒级的。

由于较大的振幅和较短的切换时间。

使得这些数字信号包含大量且独立于切换频率的高频成分。

在模拟部分，从无线调谐回路传到无线设备接收部分的信号一般小于lμV。

因此数字信号与射频信号之间的差别会达到120 dB。

显然.如果不能使数字信号与射频信号很好地分离。

微弱的射频信号可能遭到破坏，这样一来，无线设备工作性能就会恶化，甚至完全不能工作。

2、供电电源的噪声干扰射频电路对于电源噪声相当敏感，尤其是对毛刺电压和其他高频谐波。

微控制器会在每个内部时钟周期内短时间突然吸人大部分电流，这是由于现代微控制器都采用CMOS工艺制造。

因此。

假设一个微控制器以lMHz的内部时钟频率运行，它将以此频率从电源提取电流。

如果不采取合适的电源去耦.必将引起电源线上的电压毛刺。

如果这些电压毛刺到达电路RF部分的电源引脚，严重时可能导致工作失效。

3、不合理的地线如果RF电路的地线处理不当，可能产生一些奇怪的现象。

对于数字电路设计，即使没有地线层，大多数数字电路功能也表现良好。

而在RF频段，即使一根很短的地线也会如电感器一样作用。

射频电路设计中的常见问题与解决方案
射频电路设计是无线通信领域中非常重要的一部分，而在设计过程中常常会遇到一些常见问题。

本文将针对射频电路设计中常见的问题进行总结，并提供相应的解决方案，希望能帮助读者更好地解决射频电路设计中的困惑。

首先，在射频电路设计中，最常见的问题之一是信号干扰和串扰。

当信号频率较高时，设备之间可能会出现信号干扰和串扰现象，导致通信质量下降甚至通信中断。

解决这一问题的方法是合理设计射频电路的布局，减小信号的传输路径，增加滤波器和隔离器的数量，降低干扰源的功率，以降低串扰的影响。

其次，射频天线设计中常见的问题是天线阻抗匹配不良导致反射损耗大。

天线的阻抗匹配不良会导致大量信号反射，造成信号损失严重。

解决这一问题的关键在于调节天线的长度、宽度和材料等因素，以使天线的输入阻抗与射频电路的输出阻抗匹配，降低反射损耗，提高信号传输效率。

此外，射频电路中还常见功耗过大的问题。

功耗过大会导致电路发热严重、寿命缩短或者性能下降的情况。

解决功耗过大的问题可以采用优化电路设计，降低电路的工作频率、降低电源电压、采用低功耗器件等方法，以降低功耗，提高电路的性能和稳定性。

此外，射频电路设计中常见的问题还包括谐波失真、相位噪声、频率漂移等。

在设计过程中，需要充分考虑这些问题，并根据具体情况采取相应的解决方案，以保证设计的射频电路性能稳定、可靠。

总的来说，射频电路设计中常见的问题有很多，但只要我们充分理解这些问题的本质，并采取正确的解决方案，就能够成功地解决这些问题，设计出性能稳定、可靠的射频电路。

希望本文提供的解决方案能够帮助读者更好地应对射频电路设计中的挑战，取得更好的设计成果。

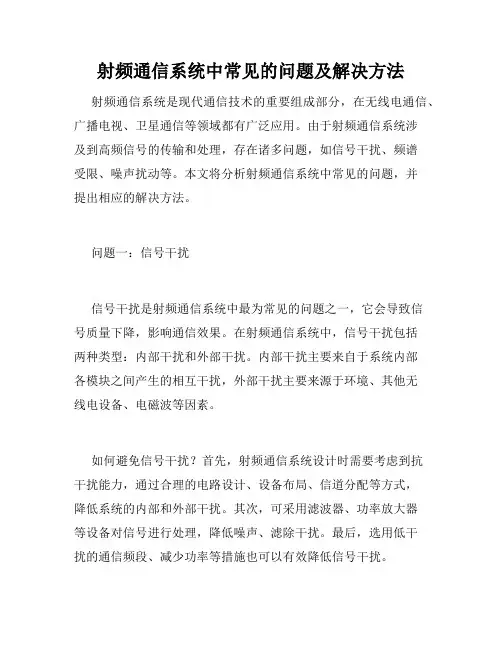

射频通信系统中常见的问题及解决方法射频通信系统是现代通信技术的重要组成部分，在无线电通信、广播电视、卫星通信等领域都有广泛应用。

由于射频通信系统涉及到高频信号的传输和处理，存在诸多问题，如信号干扰、频谱受限、噪声扰动等。

本文将分析射频通信系统中常见的问题，并提出相应的解决方法。

问题一：信号干扰信号干扰是射频通信系统中最为常见的问题之一，它会导致信号质量下降，影响通信效果。

在射频通信系统中，信号干扰包括两种类型：内部干扰和外部干扰。

内部干扰主要来自于系统内部各模块之间产生的相互干扰，外部干扰主要来源于环境、其他无线电设备、电磁波等因素。

如何避免信号干扰？首先，射频通信系统设计时需要考虑到抗干扰能力，通过合理的电路设计、设备布局、信道分配等方式，降低系统的内部和外部干扰。

其次，可采用滤波器、功率放大器等设备对信号进行处理，降低噪声、滤除干扰。

最后，选用低干扰的通信频段、减少功率等措施也可以有效降低信号干扰。

问题二：频谱受限频谱是射频通信系统中非常宝贵的资源，但其受限于频段的使用，随着无线电设备的增多和使用量的增加，频谱资源的使用变得越来越紧张。

如何充分利用频谱资源？首先，可以采用分时复用、码分复用、频分复用等技术，将频谱分割成多个子频段进行利用，提高频谱的利用效率。

其次，可采用修改协议和搭建智能网络等技术，通过动态配置、有效利用现有的频段来满足不同用户的需求，进一步提高频谱的利用率。

问题三：噪声扰动噪声扰动是射频通信系统中造成信号质量下降的重要因素之一，主要来源于器件本底、放大器、天线等。

噪声扰动会使得传输信号的信噪比下降，影响数据传输的可靠性。

如何降低噪声扰动？首先，设计时应考虑到噪声的特性和来源，在信号处理的各个环节上引入抗噪技术，通过信号处理和滤波等方式降低噪声对信号质量的影响。

其次，采用低噪声放大器、低噪点天线等设备可以有效降低噪声扰动。

总结射频通信系统中的问题不可避免，但可以通过合理的设计和使用技术手段来降低这些问题的影响。

② 白屏 ● 检查屏的部分接地是否良好 ● 检查屏的 CS、RESET 等控制信号，软件设置是否正确 ● 加强屏蔽 ● 金属外壳接地 ● 发送彩信时应该更容易出现
￡2.2.5 搜网或通话时黑屏重启
① 26MHZ 受到干扰 ② VCORE 或其他系统供电电源受到干扰 ③ FLASH 受到干扰 ④ SYSTEM RESET 受到干扰（很多平台没有这部分）
手机中常见射频干扰问题（一）
第一节 常见射频干扰问题
￡1.1.1 常见射频干扰
① 搜网或通话电流声； ② 来电时拍照花屏； ③ 搜网或通话时屏闪、白屏； ④ 搜网或通话黑屏重启； ⑤ 调制指标或灵敏度差； ⑥ 蓝牙通话距离近； ⑦ 按键、TP 失灵； ⑧ 无法识别 SIM 卡或掉卡。
第二节 常见问题的分析和解决方法
￡2.2.8 不识 SIM 卡或经常掉卡
① 软件设置 SIM 线路驱动电流 ② 检查接地电容 ③ 接地是否良好
分析问题之前先确认问题的代表性
￡2.2.1 判别是否存在干扰、干扰类型、干扰频段
① 当出现以上不良时，第一步要做的事情就是，确认跟 GSM 的信号强弱是否有关联 ● 传导模式（环回），问题是否存在---不在本讨论范围 ● 耦合模式（环回），问题是否存在 ● 场测模式，信号弱的地方是否更容易出现
② 判断是什么频段干扰 ● 涉定频段 850、900、1800、1900 进行验证（有的手机，一般用户没法设定） ● 换不同运营商的 SIM 卡，看问题是否存在
② 免提通话时手机端电流声； ● 说明 SPK 部分受到干扰 ● 剪短 SPK 引线，采用双绞线 ● 调节 SPK 部分的滤波电路 ● 屏蔽、金属外壳接地、喇叭接地 ● 如果不容易测到，请插上 SIM 卡，开机搜网，这时一般比较容易出现

射频电路设计的常见问题及五大经验总结射频电路板设计由于在理论上还有很多不确定性，因此常被形容为一种“黑色艺术”，但这个观点只有部分正确，RF电路板设计也有许多可以遵循的准则和不应该被忽视的法则。

不过，在实际设计时，真正实用的技巧是当这些准则和法则因各种设计约束而无法准确地实施时如何对它们进行折衷处理。

当然，有许多重要的RF 设计课题值得讨论，包括阻抗和阻抗匹配、绝缘层材料和层叠板以及波长和驻波等，在全面掌握各类设计原则前提下的仔细规划是一次性成功设计的保证。

RF电路设计的常见问题1、数字电路模块和模拟电路模块之间的干扰如果模拟电路(射频)和数字电路单独工作，可能各自工作良好。

但是，一旦将二者放在同一块电路板上，使用同一个电源一起工作，整个系统很可能就不稳定。

这主要是因为数字信号频繁地在地和正电源(>3 V)之间摆动，而且周期特别短，常常是纳秒级的。

由于较大的振幅和较短的切换时间。

使得这些数字信号包含大量且独立于切换频率的高频成分。

在模拟部分，从无线调谐回路传到无线设备接收部分的信号一般小于lμV。

因此数字信号与射频信号之间的差别会达到120 dB。

显然.如果不能使数字信号与射频信号很好地分离。

微弱的射频信号可能遭到破坏，这样一来，无线设备工作性能就会恶化，甚至完全不能工作。

2、供电电源的噪声干扰射频电路对于电源噪声相当敏感，尤其是对毛刺电压和其他高频谐波。

微控制器会在每个内部时钟周期内短时间突然吸人大部分电流，这是由于现代微控制器都采用CMOS工艺制造。

因此。

假设一个微控制器以lMHz的内部时钟频率运行，它将以此频率从电源提取电流。

如果不采取合适的电源去耦.必将引起电源线上的电压毛刺。

如果这些电压毛刺到达电路RF部分的电源引脚，严重时可能导致工作失效。

3、不合理的地线如果RF电路的地线处理不当，可能产生一些奇怪的现象。

对于数字电路设计，即使没有地线层，大多数数字电路功能也表现良好。

而在RF频段，即使一根很短的地线也会如电感器一样作用。

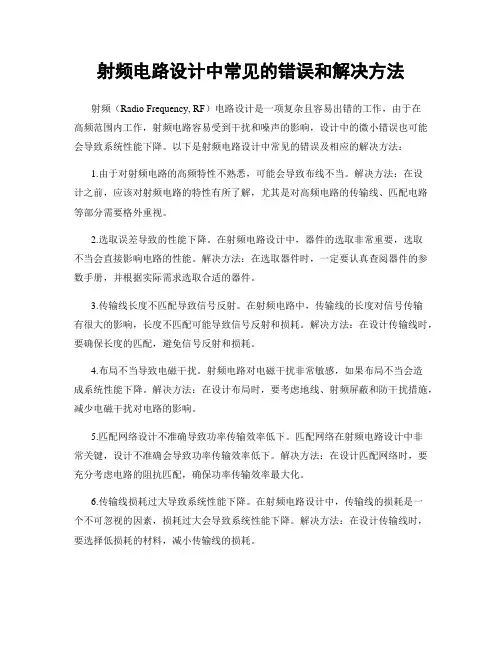

射频电路设计中常见的错误和解决方法射频（Radio Frequency, RF）电路设计是一项复杂且容易出错的工作，由于在高频范围内工作，射频电路容易受到干扰和噪声的影响，设计中的微小错误也可能会导致系统性能下降。

以下是射频电路设计中常见的错误及相应的解决方法：1.由于对射频电路的高频特性不熟悉，可能会导致布线不当。

解决方法：在设计之前，应该对射频电路的特性有所了解，尤其是对高频电路的传输线、匹配电路等部分需要格外重视。

2.选取误差导致的性能下降。

在射频电路设计中，器件的选取非常重要，选取不当会直接影响电路的性能。

解决方法：在选取器件时，一定要认真查阅器件的参数手册，并根据实际需求选取合适的器件。

3.传输线长度不匹配导致信号反射。

在射频电路中，传输线的长度对信号传输有很大的影响，长度不匹配可能导致信号反射和损耗。

解决方法：在设计传输线时，要确保长度的匹配，避免信号反射和损耗。

4.布局不当导致电磁干扰。

射频电路对电磁干扰非常敏感，如果布局不当会造成系统性能下降。

解决方法：在设计布局时，要考虑地线、射频屏蔽和防干扰措施，减少电磁干扰对电路的影响。

5.匹配网络设计不准确导致功率传输效率低下。

匹配网络在射频电路设计中非常关键，设计不准确会导致功率传输效率低下。

解决方法：在设计匹配网络时，要充分考虑电路的阻抗匹配，确保功率传输效率最大化。

6.传输线损耗过大导致系统性能下降。

在射频电路设计中，传输线的损耗是一个不可忽视的因素，损耗过大会导致系统性能下降。

解决方法：在设计传输线时，要选择低损耗的材料，减小传输线的损耗。

7.频率选择不当导致电路性能不稳定。

在射频电路设计中，选择频率不当可能导致系统性能不稳定，甚至无法正常工作。

解决方法：在选择工作频率时，要考虑到电路的稳定性，避免频率选择不当造成的问题。

通过以上介绍，我们可以看出，射频电路设计中常见的错误通常涉及到对高频特性不熟悉、器件选取不当、传输线长度不匹配等问题。

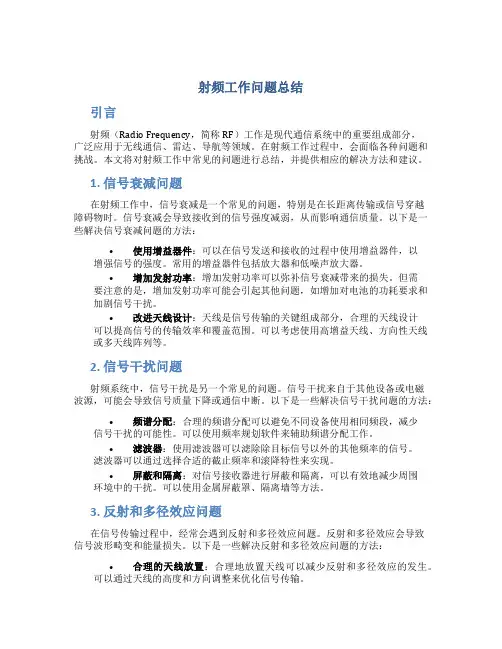

射频工作问题总结引言射频（Radio Frequency，简称RF）工作是现代通信系统中的重要组成部分，广泛应用于无线通信、雷达、导航等领域。

在射频工作过程中，会面临各种问题和挑战。

本文将对射频工作中常见的问题进行总结，并提供相应的解决方法和建议。

1. 信号衰减问题在射频工作中，信号衰减是一个常见的问题，特别是在长距离传输或信号穿越障碍物时。

信号衰减会导致接收到的信号强度减弱，从而影响通信质量。

以下是一些解决信号衰减问题的方法：•使用增益器件：可以在信号发送和接收的过程中使用增益器件，以增强信号的强度。

常用的增益器件包括放大器和低噪声放大器。

•增加发射功率：增加发射功率可以弥补信号衰减带来的损失。

但需要注意的是，增加发射功率可能会引起其他问题，如增加对电池的功耗要求和加剧信号干扰。

•改进天线设计：天线是信号传输的关键组成部分，合理的天线设计可以提高信号的传输效率和覆盖范围。

可以考虑使用高增益天线、方向性天线或多天线阵列等。

2. 信号干扰问题射频系统中，信号干扰是另一个常见的问题。

信号干扰来自于其他设备或电磁波源，可能会导致信号质量下降或通信中断。

以下是一些解决信号干扰问题的方法：•频谱分配：合理的频谱分配可以避免不同设备使用相同频段，减少信号干扰的可能性。

可以使用频率规划软件来辅助频谱分配工作。

•滤波器：使用滤波器可以滤除除目标信号以外的其他频率的信号。

滤波器可以通过选择合适的截止频率和滚降特性来实现。

•屏蔽和隔离：对信号接收器进行屏蔽和隔离，可以有效地减少周围环境中的干扰。

可以使用金属屏蔽罩、隔离墙等方法。

3. 反射和多径效应问题在信号传输过程中，经常会遇到反射和多径效应问题。

反射和多径效应会导致信号波形畸变和能量损失。

以下是一些解决反射和多径效应问题的方法：•合理的天线放置：合理地放置天线可以减少反射和多径效应的发生。

可以通过天线的高度和方向调整来优化信号传输。

•使用均衡器和前向纠错技术：均衡器和前向纠错技术可以帮助恢复受到反射和多径效应影响的信号。

高频射频电路设计中的特殊问题与技术电路设计中的频率越高，电路的效率、成本和稳定性等方面就越受到挑战。

在高频射频电路（RF）的设计中，这些问题尤为突出。

高频射频电路具有许多特殊问题和需要特殊技术的地方。

本文将介绍在高频射频电路设计中遇到的一些特殊问题以及相应的解决方案。

1. 噪声在RF电路中，噪声是一个非常棘手的问题。

噪声会影响电路的灵敏度、动态范围和信号/噪声比等重要参数。

噪声的来源包括元件本身的噪声、元件之间的互调噪声、外部信号对电路的干扰等。

可以使用技术方法，如优化放大器的增益平衡和抵消噪声来源的相位移位等，来减少电路噪声。

2. 相位失真RF电路中相位失真是一个常见的问题。

如果电路的传输特性不是线性的，那么就会导致电路的相位失真。

这种相位失真会导致频率响应的错误，从而降低电路的性能。

解决方案是在电路中加入相位补偿网络，通过在关键位置引入反馈，来减轻这种相位失真。

3. 冲击和干扰在RF电路中，冲击和干扰是常见的问题。

这些干扰可能来自其他电子设备（如电动机或变压器）或其他无线电机（如手机或无线电发射机）。

可以使用各种技术来减少这些干扰，如降低电路的灵敏度、使用可调谐滤波器来滤掉干扰信号等。

4. 端口匹配在RF电路中，端口匹配非常关键。

如果端口未正确匹配，电路的效率和性能将受到影响。

通过使用匹配网络，可以使电路的阻抗大小和输入/输出端口的阻抗保持一致。

这种匹配网络通常是由电容和电感等元件组成的LC网络。

5. 去耦电容高频信号需要一个通电的电路路径，并且必须保证电路中的每个部分都以最佳的电容电感比例进行设计。

这是非常重要的，因为在高频下，即使一个小电感也可能引起电感阻抗。

因此需要去耦电容，以使信号能够正常传输，同时防止由于高频下使用电容而引起的温度效应和采取的技术文件发生任何损坏。

高频射频电路的设计具有许多特殊问题和需要特殊技术的地方。

通过使用合适的技术解决这些问题，可以提高电路的性能、稳定性和可靠性。

RF无线射频电路设计中的常见问题及设计原则摘要：RF无线射频电路不确定性较强，为保证电路品质，以及工作稳定性，应正视当前电路设计中存在的问题，并基于特定设计原则，提高电路设计整体质量。

本研究将具体针对常见问题和设计原则做集中阐述。

关键词：RF无线射频电路；设计问题；设计原则1 RF无线射频电路设计常见问题1.1 数字电路与模拟电路模块间存在较大干扰数字电路和模拟电路都是常见的电路形式，各自具备较强的独立性，在单独工作的前提下，可能保持较好的工作状态。

但若利用同个电源为两个电路同时通电，则可能因为处于同个电路板，降低系统整体稳定性。

究其原因，是因为数字电路信号会呈现摆动状态，摆动周期较短，可以在纳秒之间完成动作。

加上数字电路振幅较大，令数字信号中高频成分较高。

与之相对的，模拟电路中，来源于无线调谐回路，向无线设备传输的信号通常较低，这也导致数字和射频信号之间存在较大差异，通常在120分贝左右[1]。

由此可见，若无法有效分离数字和射频信号，射频信号本身相对微弱，在这种情况下可能进一步被破坏，影响系统整体稳定性。

由此也有较大概率破坏无线设备整体工作性能，甚至令系统整体瘫痪。

1.2 地线布置不合理正常情况下，不具备地线层的数字电路，在实际运行时并不会对正常功能构成影响，因此在设计阶段，通常无需额外重视地线层。

但针对RF电路，即使地线长度不长，其功能也会和电感器类似，可能令系统出现奇怪现象。

相关资料表明，每毫米地线可能产生1nH左右的电感量，因此针对RF电路，需要特别留意地线处理问题。

1.3 电源噪声干扰严重电源噪声是影响RF无线射频电路运行稳定性的关键因素，主要是因为射频电路敏感性较强，特别是针对高频谐波和毛刺电压等。

鉴于CMOS工艺承担了大部分现代微控制器的制造工艺，在实际运行中，微控制器可能会在极短时间中涌入大量电流，若微控制器内部时钟频率为1MHz，在不加控制的情况下，会在该频率状态下提取电源中的电流，若没有针对电源去耦，则可能导致电源线存在电压毛刺。

射频识别系统中遇到的常见问题解决方法射频识别系统（RFID）已经成为现代物流、供应链管理和零售业等领域中不可或缺的技术。

然而，尽管RFID系统的应用广泛，但在实际操作中仍然会遇到一些常见问题。

本文将探讨一些常见的RFID系统问题，并提供解决方法。

1. 读写距离不稳定在RFID系统中，读写器与标签之间的距离是决定数据传输质量的重要因素。

然而，有时候读写器与标签之间的距离会不稳定，导致读写器无法准确读取标签上的数据。

解决这个问题的方法是调整读写器的功率和灵敏度，以确保读写器与标签之间的距离保持稳定。

此外，还可以考虑使用具有更强信号传输能力的高频RFID系统，以提高读写距离的稳定性。

2. 多标签冲突在某些情况下，RFID系统可能会遇到多个标签同时被读取的问题，这被称为多标签冲突。

这种情况下，读写器无法准确识别每个标签上的数据，导致数据混乱。

为了解决这个问题，可以使用具有抗干扰能力的高频RFID系统，或者采用时间分隔技术，使读写器在不同的时间段内分别读取每个标签上的数据。

3. 电磁干扰在一些特殊环境中，如工厂生产线或仓库中，可能存在大量的电磁干扰源，这些干扰源会对RFID系统的正常运行产生影响。

为了解决电磁干扰问题，可以采取以下措施：首先，尽量减少干扰源的数量，例如通过隔离设备或屏蔽材料来减少电磁辐射。

其次，可以采用频率跳变技术，使RFID系统在不同的频率上工作，以避免电磁干扰。

4. 数据安全性问题RFID系统中的数据安全性一直是一个关注的焦点。

由于RFID系统使用无线通信技术，数据传输很容易受到黑客攻击。

为了解决数据安全性问题，可以采取以下措施：首先，使用加密算法对传输的数据进行加密，以防止黑客窃取数据。

其次，可以使用访问控制机制，限制只有授权用户才能读取和写入标签上的数据。

此外，还可以定期更新系统的安全策略和密码，以提高系统的安全性。

5. 标签粘贴位置不准确在RFID系统中，标签的粘贴位置对于数据的读取非常重要。

手机RF设计技巧1.什么是RF？答：RF 即Radio frequency 射频，主要包括无线收发信机。

2.当今世界的手机频率各是多少（CDMA，GSM、市话通、小灵通、模拟手机等）？答：EGSM RX: 925-960MHz, TX:880-915MHz；CDMA cellular(IS-95)RX: 869-894MHz, TX:824-849MHz。

3.从事手机Rf工作没多久的新手，应怎样提高？答：首先应该对RF系统(如功能性)有个系统的认识，然后可以选择一些芯片组，研究一个它们之间的连通性(connectivities among them)。

4.RF仿真软件在手机设计调试中的作用是什么？答：其目的是在实施设计之前，让设计者对将要设计的产品有一些认识。

5.在设计手机的PCB时的基本原则是什么？答：基本原则是使EMC最小化。

通常说EMI改善的三大方法就是接地、屏蔽和滤波。

6.手机的硬件构成有RF/ABB/DBB/MCU/PMU，这里的ABB、DBB和PMU等各代表何意？答：ABB是Analog BaseBand，DBB是Ditital Baseband，MCU往往包括在DBB芯片中。

PMU是Power Management Unit,现在有的手机PMU和ABB在一个芯片上面。

将来这些芯片(RF,ABB,DBB,MCU,PMU)都会集成到一个芯片上以节省成本和体积。

7.DSP和MCU各自主要完成什么样的功能？二者有何区别？答：其实MCU和DSP都是处理器，理论上没有太大的不同。

但是在实际系统中，基于效率的考虑，一般是DSP处理各种算法，如信道编解码，加密等，而MCU处理信令和与大部分硬件外设（如LCD等）通信。

8.刚开始从事RF前段设计的新手要注意些什么？答：首先，可以选择一个RF专题，比如PLL，并学习一些基本理论，然后开始设计一些简单电路，只有在调试中才能获得一些经验，有助加深理解。

9.推荐RF仿真软件及其特点？答：Agilent ADS仿真软件作RF仿真。

RF无线射频电路设计中的常见问题及设计原则频器件及其RF布线布局原则。

物理空间上，像多级放大这样的线性电路通常足以多个RF区之间相互隔离开来但是双工器、混频器和中频放大器混频器总是有多个RFIF信号相互干扰因此必须小心地将这一影响减到最。

RF与IF迹线应尽可能十字交，并尽可能在它们之间隔一块地。

确的RF路径对整块PCB的性能非常重要，这是元器件布局通常在蜂窝电话PCB设计中占大部分时间的原。

降低高/低率器件干扰耦合的设计则。

在蜂窝电话PCB，通常可以将低噪音放大器电放在PCB的某一面，而将高功率大器放在另一面，并最终过双工器把它们在同一面上接到RF端和基带处理端的天线上。

要用技来确保通孔不会把RF能量从板的一面传递到另一，常用的技术是在二面使用盲孔。

可以通过将通孔安排PCB板二面都不受RF扰的区域来将通孔的利影响减到最小。

32．2电气分区原则功率传原则。

蜂窝电话中大多数电路的流电流都相当小，因此，布宽度通常不是问题。

过．必须为高功率放大器的电单独设定一条尽可宽的大电流线，以将传输压降到最低。

为了避免太多电流损，需要采用多个通孔来将电流某一层传递到另一。

高率器件的电源去耦如果不能在高功率放器的电源引脚端对它行充分的去耦，那么高功率噪将会辐射到整块板上，并带来种的问题。

高功率放大的接地相当关键，经常需要其设计一个金属屏蔽罩。

RF输入输出隔离原则。

在大多数情下，同样关键的是确保RF输出远离RF输入。

这适用于放大器、缓冲和滤波器。

在最坏情况下如果放大器和缓冲器的输以适当的相位和振幅馈到它们的输入端，那它们就有可能产生自振荡。

在最好情况下，它们能在任何温度和电压条件稳定地工作。

实际上。

它可能会变得不稳定，并将噪和互调信号添加到RF号上。

滤波器输，输出隔离原则。

果射频信号线不得不从波器的输入端绕回输端，那么，这可能严重损害滤波器的带通特性。

为使输入和输出良好地隔离。

首先须在滤波器周围布置一圈。

其次滤波器下层区域也要置一块地，并与围绕滤波器的地连接起来。

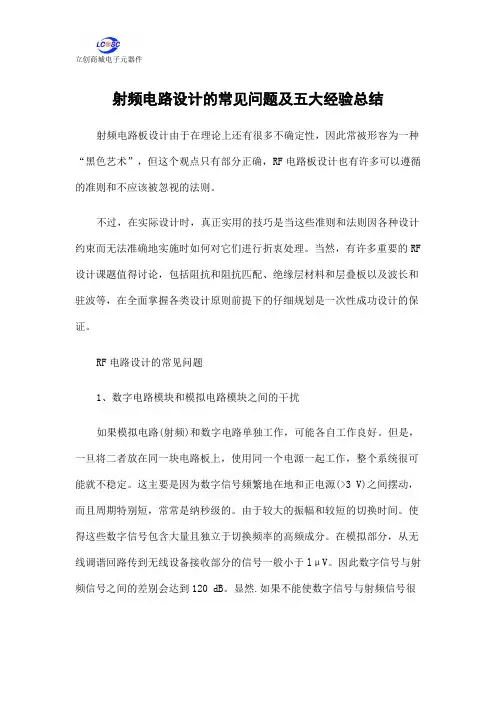

RF无线射频电路设计中的常见问题及设计原那么摘要：详细介绍RF电路设计中的常见问题及其解决方案。

关键词：PCB；无线射频；RF电路；设计1 引言射频(RF)PCB设计，在目前公开出版的理论上具有很多不确定性，常被形容为一种“黑色”。

通常情况下，对于微波以下频段的电路(包括低频和低频数字电路)，在全面掌握各类设计原那么前提下的仔细规划是一次性成功设计的保证。

对于微波以上频段和高频的PC类数字电路。

那么需要2~3个版本的PCB方能保证电路品质。

而对于微波以上频段的RF电路．那么往往需要更多版本的：PCB设计并不断完善，而且是在具备相当经验的前提下。

由此可知RF电设计上的困难。

2 RF电路设计的常见问题 2．1 数字电路模块和模拟电路模块之间的干扰如果模拟电路(射频)和数字电路单独工作，可能各自工作良好。

但是，一旦将二者放在同一块电路板上，使用同一个电源一起工作，整个系统很可能就不稳定。

这主要是因为数字信号频繁地在地和正电源(>3 V)之间摆动，而且周期特别短，常常是纳秒级的。

由于较大的振幅和较短的切换时间。

使得这些数字信号包含大量且独立于切换频率的高频成分。

在模拟局部，从无线调谐回路传到无线设备接收局部的信号一般小于lμV。

因此数字信号与射频信号之间的差异会到达120 dB。

显然．如果不能使数字信号与射频信号很好地别离。

微弱的射频信号可能遭到破坏,这样一来，无线设备工作性能就会恶化，甚至完全不能工作。

2．2 供电电源的噪声干扰射频电路对于电源噪声相当敏感,尤其是对毛刺电压和其他高频谐波。

微控制器会在每个内部时钟周期内短时间突然吸人大局部电流,这是由于现代微控制器都采用CMOS工艺制造。

因此。

假设一个微控制器以lMHz的内部时钟频率运行，它将以此频率从电源提取电流。

如果不采取适宜的电源去耦．必将引起电源线上的电压毛刺。

如果这些电压毛刺到达电路RF局部的电源引脚,严重时可能导致工作失效。

2．3 不合理的地线如果RF电路的地线处理不当,可能产生一些奇怪的现象。
