汽车交流发电机汽车交流发电机是汽车电气系统中一项重要的装备。
这种发电机由发电机主体、电刷、电刷座、整流器、电子调节器等部分组成，它的作用是发电、充电和维护汽车电瓶的充电状态。
下面，我们将讨论汽车交流发电机的原理、性能、维护等方面的知识。
一、汽车交流发电机的原理汽车交流发电机是通电线圈放在转子上的一种电机。
当发动机启动后，飞轮带动发电机转动，线圈与磁场交换引起电磁感应，从而形成电势差。
这个电势差在整流器的作用下，被整流成直流电，用来充电或供电。
二、汽车交流发电机的性能1. 电压稳定：汽车交流发电机要求输出电压稳定，以保证汽车电子设备的正常工作，避免由于电压不稳引起的电路问题。
2. 充电能力：汽车交流发电机需要快速地将电瓶充满，并保持充满状态。
3. 效率高：高效的发电机可以大大降低能源消耗和噪音。
4. 光洁度好：如果发电机表面被尘垢覆盖，会降低其散热效果，从而影响发电机的性能。
三、汽车交流发电机的维护1. 检查绕组：交流发电机内部的绕组应该经常检查，确保其正常工作，排除可能存在的性能隐患。
2. 清洗电刷和电刷座：电刷和电刷座会因油脂或尘埃而变得不良，所以应该经常清洗。
3. 调整电压：如果你的车电池充电量太低或过高，你需要调整发电机电压，使其达到适合的充电水平。
四、结语汽车交流发电机是一项重要和复杂的装备，对于保持汽车电子设备的正常工作、充电和维护极其重要。
准确的维护和调整可以大大延长电机的寿命和减少功能障碍。
在汽车电器维修方面，如果是非专业的维修或更换可能会导致汽车出现更严重的性能问题。
因此，建议您在必要时寻求专业汽车电器维护人员的帮助，以确保汽车的安全和可靠性。
汽车交流发电机的作用及组成
汽车交流发电机的主要作用是为汽车电气系统提供电力，包括给予电池充电、供给车灯、点火系统、音响等器件供电。
汽车交流发电机的主要组成包括以下几部分：
1. 转子（Rotor）：由绕组和转子铁芯组成，通过与发电机驱
动轴相连而旋转。
2. 定子（Stator）：由绕组和定子铁芯组成，固定在发电机壳
体内，与转子之间产生电磁感应。
3. 励磁绕组（Excitation winding）：用于提供转子磁场的绕组，通常是直流电源供电。
4. 整流器（Rectifier）：将发电机产生的交流电转换为直流电，供给汽车电气系统和充电电路。
5. 轴承和冷却系统：用来支撑转子和定子的轴承，并通过散热器和风扇冷却发电机以防止过热。
6. 电压调节器（Voltage regulator）：用于控制发电机输出电
压的稳定性，确保电气系统稳定工作。
以上是汽车交流发电机的主要组成和作用，通过转子与定子之间的电磁感应原理，将机械能转化为电能，并提供给汽车的电气系统使用。
汽车直流发电机标准全文共四篇示例，供读者参考第一篇示例：汽车直流发电机是汽车发动机工作时驱动的发电机之一，它负责为整个车辆系统提供电力。
汽车系统中有许多电子设备，如灯光、电动窗户、空调等都需要电力支持，而直流发电机就是提供这些电力的重要装置之一。
一、汽车直流发电机的结构和工作原理汽车直流发电机的结构主要包括定子、转子、整流器、发电机电刷及电刷保持架等部件。
定子是发电机的固定部件，通常由铁芯和绕组组成；转子则是发动机带动的旋转部分，其外部包裹有绕组，通过旋转产生磁场；整流器主要负责将交流电转换为直流电；电刷和电刷保持架则负责对转子上的绕组提供电流。
汽车直流发电机的工作原理是根据法拉第电磁感应定律工作的。
当发动机带动转子旋转时，转子上的绕组在磁场的作用下产生感应电动势，这个电势随着转子的旋转会产生交变电压，然后通过整流器转换为直流电输出。
1. 功率：汽车直流发电机的功率是其关键参数之一，通常以瓦特（W）为单位。
不同型号的汽车需要不同功率的直流发电机来满足其电力需求，一般小型汽车的直流发电机功率在100～500W左右，而大型商用车的功率可能需要达到1000W以上。
2. 质量：汽车直流发电机的质量直接关系到其使用寿命和稳定性。
优质的直流发电机应该具备耐用的定子、转子和电刷等部件，同时还应具备良好的降温和散热性能，以确保在长时间高速运转下不会出现过热等问题。
3. 效率：汽车直流发电机的效率是指其转换电能的效率，通常以百分比表示。
高效率的发电机可以更有效地利用燃油发挥其功效，同时还能减少热量的损耗，延长整个车辆系统的寿命。
4. 稳定性：汽车直流发电机在长时间运转时需要有较好的稳定性，确保输出电压稳定，不会因为电荷的变化而导致系统故障。
稳定性还包括对温度、湿度等环境条件的适应能力，确保在各种复杂的工况下都能正常工作。
5. 安全性：汽车直流发电机在工作时会产生较高的电压和电流，因此其安全性非常重要。
发电机应该具备过载保护、短路保护等功能，确保在异常情况下及时切断电源，避免损坏其他部件和对乘车人员的危害。

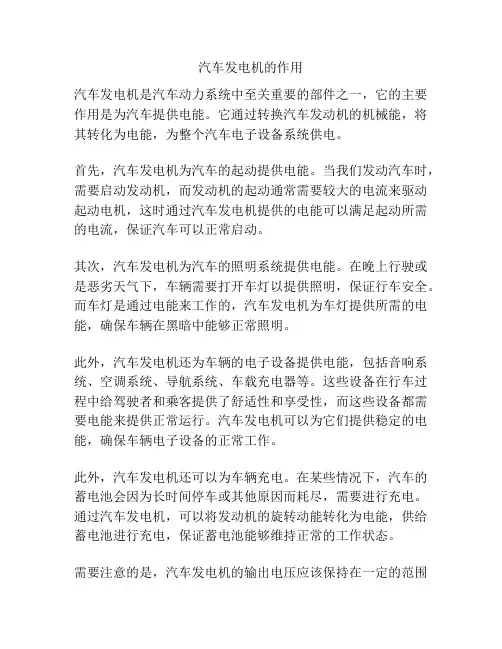

汽车发电机的作用汽车发电机是汽车动力系统中至关重要的部件之一，它的主要作用是为汽车提供电能。
它通过转换汽车发动机的机械能，将其转化为电能，为整个汽车电子设备系统供电。
首先，汽车发电机为汽车的起动提供电能。
当我们发动汽车时，需要启动发动机，而发动机的起动通常需要较大的电流来驱动起动电机，这时通过汽车发电机提供的电能可以满足起动所需的电流，保证汽车可以正常启动。
其次，汽车发电机为汽车的照明系统提供电能。
在晚上行驶或是恶劣天气下，车辆需要打开车灯以提供照明，保证行车安全。
而车灯是通过电能来工作的，汽车发电机为车灯提供所需的电能，确保车辆在黑暗中能够正常照明。
此外，汽车发电机还为车辆的电子设备提供电能，包括音响系统、空调系统、导航系统、车载充电器等。
这些设备在行车过程中给驾驶者和乘客提供了舒适性和享受性，而这些设备都需要电能来提供正常运行。
汽车发电机可以为它们提供稳定的电能，确保车辆电子设备的正常工作。
此外，汽车发电机还可以为车辆充电。
在某些情况下，汽车的蓄电池会因为长时间停车或其他原因而耗尽，需要进行充电。
通过汽车发电机，可以将发动机的旋转动能转化为电能，供给蓄电池进行充电，保证蓄电池能够维持正常的工作状态。
需要注意的是，汽车发电机的输出电压应该保持在一定的范围内，一般为12V或24V，以满足汽车各个电子设备的工作要求。
同时，发电机还需要有一个稳定的输出功率，以满足整个汽车电子设备系统的需求。
总之，汽车发电机在汽车动力系统中的作用不可忽视，它为汽车提供电能，保证了车辆的正常运行。
无论是启动发动机、照明系统、电子设备还是蓄电池充电，都离不开发电机的支持。
因此，我们应该重视发电机的维护和保养，确保其正常工作，以提高汽车的可靠性和使用寿命。
汽车直流发电机标准-概述说明以及解释1.引言1.1 概述概述汽车直流发电机是汽车电气系统中的重要组成部分，其主要作用是为汽车提供电力供应。
随着汽车技术的不断发展，直流发电机在汽车中的作用越发重要。
本文将对汽车直流发电机的定义、作用、工作原理及发展历程进行详细介绍，以帮助读者更好地了解和认识这一关键装置。
同时，文章还将总结汽车直流发电机的重要性，展望未来其发展的趋势，为读者提供更深入的了解和思考。
1.2 文章结构：本文将从引言部分开始，首先进行概述汽车直流发电机的重要性和作用。
接着将详细介绍汽车直流发电机的定义及其作用，包括在汽车中的具体应用场景。
然后将深入探讨汽车直流发电机的工作原理，解释其如何将机械能转化为电能的过程。
最后，我们将回顾汽车直流发电机的发展历程，探讨其在汽车工业中的演变过程和技术进步。
在结论部分，将总结汽车直流发电机在汽车行业中的重要性，并展望未来汽车直流发电机的发展趋势。
通过本文的阐述，读者将对汽车直流发电机有一个全面深入的了解，为后续的学习和研究提供基础和指导。
1.3 目的汽车直流发电机在汽车工业中扮演着至关重要的角色，它为汽车提供了电力支持，包括充电电池、供电车载设备等功能。
因此，本文的目的是对汽车直流发电机进行深入的介绍和分析，探讨其定义、作用、工作原理以及发展历程，旨在帮助读者更好地了解和认识汽车直流发电机在汽车行业中的重要性和应用价值。
同时，通过对汽车直流发电机的研究和思考，展望未来汽车直流发电机的发展趋势，为汽车工业的进步和发展提供参考和指导。
我们希望通过本文的撰写，让读者对汽车直流发电机有一个全面的了解，促进汽车工业的发展和创新。
2.正文2.1 汽车直流发电机的定义与作用汽车直流发电机是一种通过机械能转化为电能的设备，主要作用是为汽车的电子设备和电气系统提供稳定的电源。
它通常安装在发动机上，并通过发动机的带动产生电能。
汽车直流发电机负责充电汽车的蓄电池，同时为灯光、喇叭、空调等设备供电。
第二单元汽车发电机2-1 概述发电机是汽车电器的主要电源，由汽车发动机驱动，在发动机正常工作时，发电机对除起动机以外的所有用电设备供电，并向蓄电池充电以补充蓄电池在使用中所消耗的电能，汽车用交流发电机有不同的分类方法。
一、按结构分类1．普通交流发电机(外装电压调节器式)外装电压调节器式交流发电机在载货汽车和大型客车上应用较普遍，如东风EQ1090型载货汽车用JFl32型交流发电机，解放CAl091型载货汽车用JFl522A型交流发电机等。
2．整体式交流发电机(内装电压调节器式)内装电压调节器式交流发电机多用于轿车，如一汽奥迪、上海桑塔纳等轿车用JFZl813Z 型交流发电机。
3．带泵交流发电机带泵交流发电机多用于柴油车，在发电机后端带有真空制动助力泵，如JFBl712型交流发电机。
4．无刷交流发电机即无电刷、滑环结构的交流发电机。
如福建仙游电机厂生产的JFWl4X型交流发电机。
5．永磁交流发电机即转子磁极采用永磁材料的交流发电机。
二、按磁场绕组搭铁方式分类1．内搭铁式交流发电机即磁场绕组的一端引出来形成磁场接柱，而另一端与发电机壳相连接，如东风EQl090 车用的JFl32型交流发电机。
2．外搭铁式交流发电机即磁场绕组的两个端子都和发电机外壳绝缘，引出来形成两个磁场接柱，磁场绕组是通过调节器搭铁的，如解放CAl091型车用的JFl52D、JFl522A型交流发电机。
三、按装用的二极管数量分类1、6管交流发电机其整流器由6只硅二极管组成，这种型式应用最为广泛，如东风EQl090车用的JFl32型、解放CAl091型车用JFl522A、JFl52D型交流发电机等。
2、8管交流发电机指具有两个中性点二极管的交流发电机，其整流器总成共有8只二极管，如天津夏利TJ7100、TJ7100微型轿车所用的UJFZl452型交流发电机。
3、9管交流发电机指具有三个磁场二极管的交流发电机，其整流器总成共有9只二极管，如北京BJ1022 型轻型载重车用的JFZl41型交流发电机。

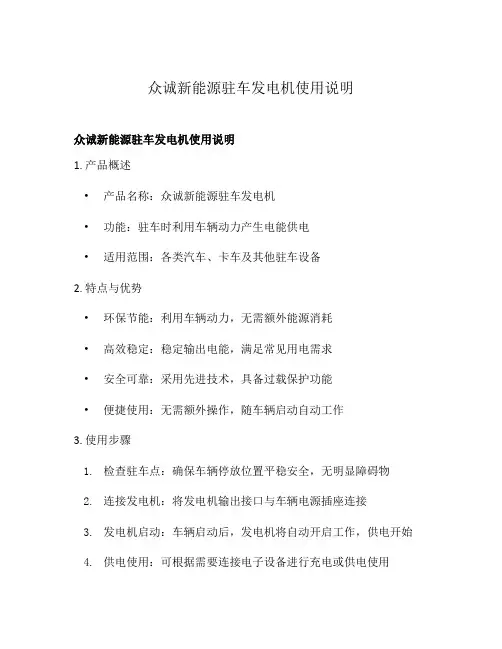

众诚新能源驻车发电机使用说明众诚新能源驻车发电机使用说明1. 产品概述•产品名称：众诚新能源驻车发电机•功能：驻车时利用车辆动力产生电能供电•适用范围：各类汽车、卡车及其他驻车设备2. 特点与优势•环保节能：利用车辆动力，无需额外能源消耗•高效稳定：稳定输出电能，满足常见用电需求•安全可靠：采用先进技术，具备过载保护功能•便捷使用：无需额外操作，随车辆启动自动工作3. 使用步骤1.检查驻车点：确保车辆停放位置平稳安全，无明显障碍物2.连接发电机：将发电机输出接口与车辆电源插座连接3.发电机启动：车辆启动后，发电机将自动开启工作，供电开始4.供电使用：可根据需要连接电子设备进行充电或供电使用5.停车熄火：车辆停车熄火后，发电机将自动停止工作6.断开连接：在车辆熄火后，断开发电机与车辆电源的连接4. 注意事项•请勿在驾驶过程中连接或断开发电机与车辆电源连接•请勿将发电机接口插入非车辆电源插座•长时间连续使用发电机，请避免过载，以免影响正常工作•若发电机出现异常情况（如过热、短路等），请立即停止使用5. 常见问题解答•Q：如何知道发电机是否工作正常？–A：发电机工作时，可通过电源指示灯或设备充电状态来判断•Q：发电机能否同时给多个设备供电？–A：能，但请注意总功率不能超过发电机额定功率•Q：是否可以长时间连续使用发电机？–A：可以，但请避免过载，以免影响发电机寿命以上是关于众诚新能源驻车发电机的使用说明，如有更多问题，请咨询产品使用说明书或售后服务。
使用过程中请遵守相关安全规定，确保安全使用。
6. 售后服务•若在使用过程中遇到任何问题，可联系众诚新能源客服团队寻求帮助•请保留发电机购买凭证及相关信息，以便享受售后服务•请勿私自拆改发电机，以免影响售后维修和保修7. 维护与保养•定期清洁：使用干净的布或软刷清洁发电机表面和连接接口•避免受潮：请不要将发电机暴露在潮湿的环境中•定期检查：定期检查发电机连接口是否松动或有损坏情况•长期存储：如需长时间不使用发电机，请存放在干燥通风的地方以上是对众诚新能源驻车发电机使用说明的补充内容，希望对您有所帮助。

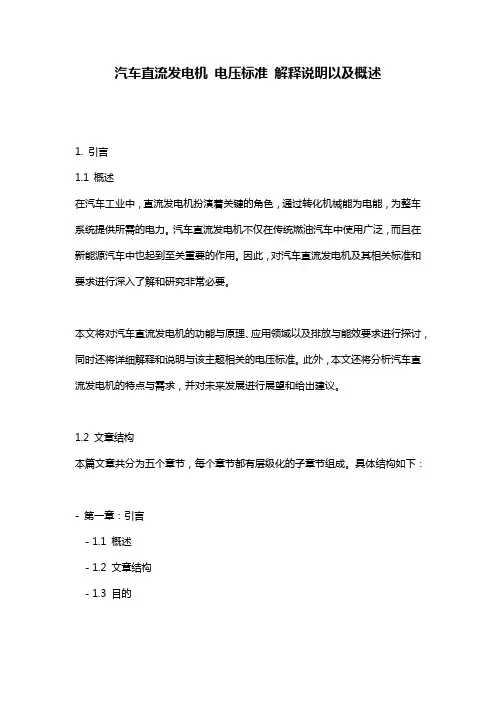

汽车直流发电机电压标准解释说明以及概述1. 引言1.1 概述在汽车工业中，直流发电机扮演着关键的角色，通过转化机械能为电能，为整车系统提供所需的电力。
汽车直流发电机不仅在传统燃油汽车中使用广泛，而且在新能源汽车中也起到至关重要的作用。
因此，对汽车直流发电机及其相关标准和要求进行深入了解和研究非常必要。
本文将对汽车直流发电机的功能与原理、应用领域以及排放与能效要求进行探讨，同时还将详细解释和说明与该主题相关的电压标准。
此外，本文还将分析汽车直流发电机的特点与需求，并对未来发展进行展望和给出建议。
1.2 文章结构本篇文章共分为五个章节，每个章节都有层级化的子章节组成。
具体结构如下：- 第一章：引言- 1.1 概述- 1.2 文章结构- 1.3 目的- 第二章：汽车直流发电机- 2.1 功能与原理- 2.2 应用领域- 2.3 排放与能效要求- 第三章：电压标准解释说明- 3.1 电压标准的定义与作用- 3.2 国际标准概述- 3.3 汽车行业对电压标准的规定与要求- 第四章：汽车直流发电机的特点与需求分析- 4.1 高效率与稳定性要求- 4.2 多功能性与适应性要求- 4.3 安全性与可靠性要求- 第五章：结论与展望- 5.1 研究总结与成果回顾- 5.2 对未来发展的展望和建议- 5.3 结束语1.3 目的本文的目的在于全面介绍汽车直流发电机及其相关领域的知识，解释和说明电压标准以及分析汽车直流发电机的特点和需求。
通过对这些内容的阐述，旨在促进读者对汽车直流发电机技术的理解，并为该领域研究提供参考和指导。
2. 汽车直流发电机2.1 功能与原理汽车直流发电机是一种利用燃油燃烧的能量转化为机械能，进而转化为电能的装置。
其基本原理是通过内部燃烧引擎带动发电机转子旋转，从而产生交变电流，并经过整流装置将交变电流转换为直流电流，最终为汽车的各种供电需求提供所需的直流电源。
2.2 应用领域汽车直流发电机广泛应用于各类汽车中，如乘用车、商用车、工程车等。
汽车发电机原理(一)一、发电机的功用发电机是汽车的主要电源，其功用是在发动机正常运转时（怠速以上），向所有用电设备（起动机除外）供电，同时向蓄电池充电。
二、发电机的分类汽车用发电机可分为直流发电机和交流发电机，由于交流发电机在许多方面优于直流发电机，直流发电机已被淘汰，目前所有汽车均采用交流发电机，交流发电机按照不同的分类方法分为以下几类：1.按结总体结构分五类（1）普通交流发电机(使用时需要配装电压调节器的发电机) 例JF132 （EQ140用）插图（2）整体式交流发电机(发电机和调节器制成一个整体的发电机) 例别克轿车的发动机上装配的是CS型发电机（包括CS—121、CS—130和CS—144三种不同的型号）如图：（3）带泵交流发电机(和汽车制动系统用真空助力泵安装在一起的发电机) 例JFZB292发电机。
（4）无刷交流发电机(不需要电刷的发电机) 例JFW1913（5）永磁交流发电机(磁极为永磁铁制成的发电机)2.按整流器结构分四类（1）六管交流发电机例JF1522（东风汽车用）（2）八管交流发电机例JFZ1542（天津夏利汽车用）（3）九管交流发电机例（日本日立、三凌、马自达汽车用）（4）十一管交流发电机例JFZ1913Z（奥迪、桑塔纳汽车用）3.按磁场绕组搭铁形式两分类（1）内搭铁型交流发电机磁场绕组的一端（负极）直接搭铁（和壳体相联）（2）外搭铁型交流发电机磁场绕组的一端（负极）接入调节器，通过调节器后再搭铁。
三、交流发电机的型号根据中华人民共和国汽车行业标准QC/T73-93《汽车电器设备产品型号编制方法》的规定，汽车交流发电机型号组成如下：（插图无命名）1. 产品代号产品代号用中文字母表示，例：JF——普通交流发电机JFZ——整体式（调节器内置）交流发电机JFB——带泵的交流发电机JFW——无刷交流发电机2. 电压等级代号电压等级代号用一位阿拉伯数字表示，例：1表示12V系统，2表示24V系统，6表示6V 系统3. 电流等级代号电流等级代号也用一位阿拉伯数字表示，其含义如下表所示：表2-1 电流等级代号4. 设计序号设计序号用1～2位阿拉伯数字表示，表示产品设计的先后顺序。
中华人民共和国汽车行业标准QC／T 29094一92汽车用交流发电机技术条件代替JB3309一831 主题内容与适用范围本标准规定了汽车用交流发电机的技术要求、试验方法及检验规则等。
本标准适用于由硅元件整流的汽车用交流发电机。
该发电机为连续定额工作制，并带有抑制干扰电容器。
工作时必须与相应的电压调节器（电磁振动式或电子式调节器）配合使用，并与蓄电池并联工作。
2 引用标准ZB T35 001汽车电气设备基本技术条件ZB T36 010汽车用交流发电机电气特性试验方法GB 2828逐批检查计数抽样程序及抽样表GB 2423.17电工电子产品基本环境试验规程试验ka：盐雾试验方法3 术语、代号3．1 整体式交流发电机——机体上装有电子式电压调节器的交流发电机。
a．交流发电机（左图为内搭铁；右图为外搭铁）b．整体式交流发电机（左图为内搭铁；右图为外搭铁）c．带双取样电路调节器的整体式交流发电机。
3．2 试验电压Ut测试输出电流特性时所规定的电压值（本标准规定配用电磁振动式电压调节器交流发电机，试验电压值为14V、28V;配用电子式调节器，为使调节器处于非工作状态，试验电压定为：13.5V、27V）。
3．3 额定转速nR交流发电机在环境温度23±5℃和试验电压Ut 下，输出额定电流IR时允许的最大转速。
（本标准规定为6000r／min）。
3．4 最大工作转速nmax交流发电机在环境温度23±5℃，试验电压Ut，和输出最大电流下至少正常连续工作15min的最大转速（本标准规定第Ⅰ、Ⅱ、Ⅲ系列交流机为12000r／min，第IV系列为8000r/min）。
3．5 交流发电机冷态输出交流发电机机体温度处于23±5℃时的输出电流值。
3．6 交流发电机热态输出交流发电机在环境温度23±5℃下工作，机体温度达到稳定温升时的输出电流值。
4 技术要求4．1 交流发电机应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。
简述汽车交流发电机的功用
汽车交流发电机是汽车中的一个重要部件，主要功能是将汽车发动机产生的旋转动力转化为电能，供给车辆的电气设备使用，同时也为汽车电池充电。
具体来说，汽车交流发电机主要有以下几个功用：
1. 供电：汽车交流发电机通过转动驱动发电机内部的转子，产生交流电。
这些电能主要供给车辆的各种电气设备使用，比如车灯、音响、车载导航、空调等。
同时，发电机还为汽车电池进行充电，以保证电池的电能储存。
2. 能量转换：汽车交流发电机将汽车发动机的产生的旋转动力转化为电能，实现能源的转换。
这样可以减轻发动机的负荷，提高燃油利用效率。
3. 保持电力平衡：汽车交流发电机在工作过程中，能够根据车辆电气负荷的变化来调整输出电力，保持车辆电力系统的平衡。
当车辆电气负荷增加时，发电机将增加输出电力，以满足电气设备的能量需求；当车辆电气负荷减少时，发电机将减少输出电力，以节约燃料消耗。
总的来说，汽车交流发电机的功用是为了提供电能，维持车辆电气设备的正常工作，并为汽车电池充电，以保证车辆的电力需求。
任务2.3 汽车交流发电机2.3.1 交流发电机的类型和作用发电机有交流发电机和直流发电机两种。
过去汽车上采用的是换向式直流发电机，目前已被淘汰。
现在汽车用的是交流发电机，汽车交流发电机具有体积小，重量轻，结构简单，维护方便，使用寿命长和低速充电性能好等显著特点，故广泛应用在汽车上，以硅整流交流发电机应用最为普遍。
汽车蓄电池的容量是有限的，不能满足汽车长途行驶的需要，所以，在汽车上除装有蓄电外，还另装有发电机。
交流发电机的主要作用是：当发动机所需电压高于蓄电池电压时，通过调节器能及时向蓄电池充电，并向全车用电设备（除起动机外）直接供电。
如图2-19（b）所示。
2.3.2 交流发电机的结构由转子、定子、整流器和整流板（或称元件板、散热板）、前后端盖、电刷装置、风扇等组成。
如图2-20所示为国产JF系列硅整流发电机的结构图。
图2-20 国产JF系列硅整流发电机的结构图1.转子转子是产生旋转磁场，它主要由两块爪极、磁场绕组、集电环及轴等组成，如图2-21所示。
转子轴上压装着两块低碳钢制成的爪极，两块爪极各有四至八个鸟嘴形磁极（国产多为六个），爪极空腔内装有磁场绕组（转子线圈）和导磁用的铁芯（磁轭）。
集电环由两个彼此绝缘的铜环组成，集电环压装在转子轴上并与轴绝缘，两个集电环分别与磁场绕组的两端相连，并与装在后端盖内的两个电刷相接触。
当两集电环通入直流电时（通过电刷），磁场绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，从而形成六对相互交错的磁极。
当转子转动时，就形成了旋转的磁场。
爪极凸缘的外形像乌嘴，这种形状可以使定子感应的交流电动势近似于正弦波形。
转子每转一周，定子的每相电路上定子是产生和输出交流电的部件，由定子铁心和定子绕组组成。
定子槽内置有三相对称绕组。
三相绕组大多数采用Y形（星形）联结，如图2-22（a）所示。
也有用△形联结的，如图2-22（b）所示。
3.整流器交流发电机的整流器是将定子绕组产生的三相交流电变成直流电。
