综合布线工程竣工验收报告

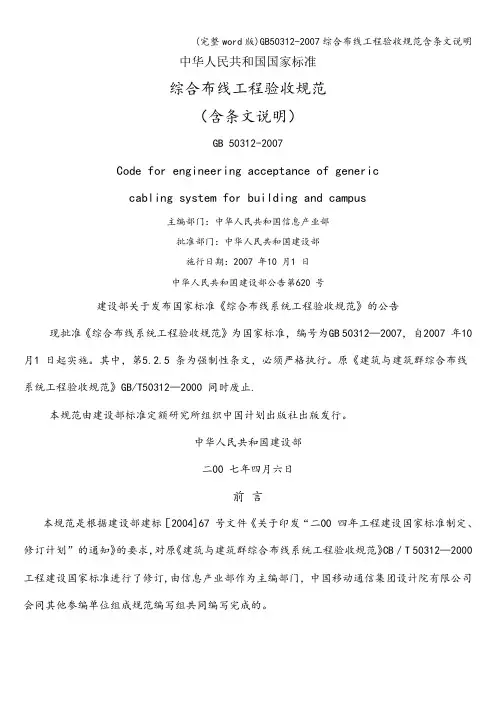

中华人民共和国国家标准综合布线工程验收规范（含条文说明）GB 50312-2007Code for engineering acceptance of genericcabling system for building and campus主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2007 年10 月1 日中华人民共和国建设部公告第620 号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312—2007，自2007 年10 月1 日起实施。

其中，第5.2.5 条为强制性条文，必须严格执行。

原《建筑与建筑群综合布线系统工程验收规范》GB/T50312—2000 同时废止.本规范由建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部二00 七年四月六日前言本规范是根据建设部建标［2004]67 号文件《关于印发“二00 四年工程建设国家标准制定、修订计划”的通知》的要求，对原《建筑与建筑群综合布线系统工程验收规范》CB／T 50312—2000 工程建设国家标准进行了修订,由信息产业部作为主编部门，中国移动通信集团设计院有限公司会同其他参编单位组成规范编写组共同编写完成的。

本规范在修订过程中，编制组进行了广泛的市场调查并展开了多项专题研究，认真总结了规范执行过程中的经验和教训，加以补充完善和修改，广泛吸取国内有关单位和专家的意见。

同时，参考了国内外相关标准规定的内容.本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由建设部负责管理和对强制性条文的解释，信息产业部负责日常管理，中国移动通信集团设计院有限公司负责具体技术内容的解释.在应用过程中如有需要修改与补充的建议，请将有关资料寄送中国移动通信集团设计院有限公司(地址：北京市海淀区丹棱街16 号，邮编：100080）,以供修订时参考。

综合布线各类验收表综合布线系统工程验收项目及内容阶段验收项目：土建施工情况验收内容：1.检查地面、墙面、门、电源插座及接地装置是否符合环境要求。

2.检查机房面积和预留孔洞的土建工艺。

3.检查施工电源和地板铺设情况。

阶段验收项目：器材检验验收内容：1.施工前检查器材。

2.检查型号、规格和数量。

3.进行电缆电气性能测试和光纤特性测试。

阶段验收项目：安全、防火要求验收内容：1.检查消防器材。

2.检查危险物的堆放和预留孔洞。

3.检查防火措施是否符合要求。

阶段验收项目：设备安装验收内容：1.检查规格、位置、质量。

2.检查配线部件及8位模块式通用插座。

3.检查安装位置是否正确。

阶段验收项目：电缆、光缆布放（楼内）验收内容：1.检查缆线的规格、路由、位置。

2.检查缆线暗埋和管道缆线的走向。

3.检查隧道缆线的安装位置、路由和土建设计是否符合工艺要求。

阶段验收项目：随工检验验收内容：随工检验施工前检查。

阶段验收项目：架空缆线验收内容：1.检查吊线规格、架设位置和装设规格。

2.检查吊线垂直度。

3.检查缆线规格、卡、挂间隔和引入是否符合工艺要求。

阶段验收项目：管道缆线验收内容：1.检查使用管孔孔径和缆线规格。

2.检查缆线走向和防护设施质量。

阶段验收项目：直埋缆线验收内容：1.检查缆线规格、敷设位置和埋设深度。

2.检查缆线的防护设施质量和回填土夯实质量。

阶段验收项目：隧道缆线验收内容：1.检查缆线规格、安装位置和路由。

2.检查土建设计是否符合工艺要求。

阶段验收项目：缆线终接验收内容：1.检查8位模块式通用插座、配线部位、光纤插座和各类跳线是否符合工艺要求。

2.进行电气性能测试和光纤特性测试。

阶段验收项目：系统测试验收内容：1.进行电气性能测试，包括衰减、长度和近端串扰。

2.进行光纤特性测试，包括衰减、长度和设计中特殊规定的测试内容。

阶段验收项目：工程总验收验收内容：1.检查竣工技术文件。

2.进行工程验收评价，包括衰减和长度。

综合布线系统验收方案一、项目背景和目标综合布线系统是一种将企业内不同数据设备、系统和服务通过统一的线缆和接口进行互联和通信的解决方案。

该系统可以提供高效可靠的数据传输和电力供应，支持企业内各种设备之间的互操作，提高企业的工作效率和信息交流效果。

验收综合布线系统的主要目标是确保系统的可靠性、稳定性和安全性，满足企业的运营需求。

二、验收范围和内容1.设备验收：检查和测试综合布线系统中的各种设备的型号、规格是否与合同要求一致，设备的外观是否完好无损，检查设备的标识、防护功能和安全性能。

同时进行设备的功能测试和性能测试，确保设备的运行质量和稳定性。

2.线缆验收：检查和测试综合布线系统中的各种线缆的规格、材质是否与合同要求一致，线缆的长度、接口、标识等是否符合设计要求。

进行线缆的连通性测试和信号传输测试，确保线缆接口的质量和信号的传输质量。

3.接口验收：检查和测试综合布线系统中的各种接口的类型、标准是否符合设计要求，接口的连通性和稳定性。

通过接口的连通测试和信号传输测试，确保接口的质量和数据的传输质量。

4.系统验收：对综合布线系统进行整体的功能测试和性能测试，包括数据传输速度、电力供应稳定性、故障切换能力等方面。

测试系统在正常工作状态和异常工作状态下的表现和响应能力，确保系统能够满足企业的运营需求。

三、验收方案和方法1.选派验收团队：组建专门的验收团队，由技术工程师、项目经理和用户代表等组成。

验收团队具备相关的技术和经验，能够全面负责系统的验收工作。

2.制定验收计划：根据项目的进度和时间要求，制定详细的验收计划，包括验收时间、地点、人员和内容安排等。

同时与供应商和用户进行沟通，确保各方的配合和支持。

3.检查和测试设备和线缆：对综合布线系统中的设备和线缆进行检查和测试。

比对型号和规格，检查外观和标识是否符合要求。

进行设备的功能测试和性能测试，测试线缆的连通性和信号传输质量。

4.测试接口和系统：对综合布线系统中的接口进行测试，包括接口的连通性和稳定性测试。

综合布线竣工验收报告1. 引言综合布线竣工验收报告旨在对某项目的综合布线工程进行全面评估和验收。

本文将按照以下步骤进行分析和总结：2. 项目背景和目标详细描述项目的背景和目标，包括项目所在地、规模、用途以及所需实现的功能。

3. 设计方案介绍综合布线的设计方案，包括布线类型、布线路径、设备安装和连接方式等。

同时，详细说明设计方案符合相关标准和规范。

4. 施工过程描述综合布线工程的施工过程，包括施工进度、施工质量以及遇到的问题和解决方法。

同时，强调施工过程中的安全措施。

5. 系统测试和调试介绍对综合布线系统进行的测试和调试工作。

包括测试方法、测试结果以及对测试结果的分析和评价。

6. 竣工验收标准和方法明确竣工验收的标准和方法，包括验收指标、验收步骤和验收所需的文件和资料。

同时，说明验收标准符合相关规范和要求。

7. 竣工验收结果列出综合布线工程的竣工验收结果，包括达到的标准和未达到的标准。

对未达到的标准进行分析，并提出改进措施。

8. 总结与建议对综合布线竣工验收报告进行总结，并提出今后改进的建议。

同时，对相关人员的工作进行肯定和表扬。

9. 参考文献列出本报告所参考的文献和资料。

结论通过综合布线竣工验收报告的撰写，可以对项目的综合布线工程进行全面评估和验收。

本报告详细介绍了项目背景和目标、设计方案、施工过程、系统测试和调试、竣工验收标准和方法，以及竣工验收结果。

最后，对报告进行了总结和建议，为今后的工作提供了参考依据。

以上是综合布线竣工验收报告的撰写步骤和内容，希望对相关人员提供帮助和指导。

感谢您的阅读！。

文件目录项目名称：济南卓诚招标代理有限公司万达场所信息通信服务工程说明一、工程概况:本工程为XXXXXXXXX敷设通讯光缆、综合布线、电话及网络设备安装工程,工地位于济南市万达广场A座2105-2107房间。

本次施工为XXXXXXXX工程敷设光缆、安装电话及综合布线和网络设备安装等,共计59个信息点。

二、工程项目内容：本工程于2013年1月28日开工,工程中主干网由高速千兆光纤骨干以太网组成，网络分布呈星型拓扑结构,水平布线子系统采用百兆主干网络、10/100兆自适应到桌面的济南万达广场A座2105-2107房间办公区域网络方案，办公区域内的各个资源联系起来，另外，办公区域通过高速光纤把互联网系统接入到XXXXXXXXXX公司科技大楼.通讯设备安装及光缆敷设、综合布线包括水平线管安装（PVCφ32、φ20、φ25暗埋于各楼层墙体内)水平线槽安装（安装在综合楼各教室天花上）;楼墙开孔10个,墙面开槽10个;超五类双绞线布放108根;光纤布放1条（24芯）;底合安装4个；网络面板安装120个；白面板安装40套； 200X30竖井垂直主干桥架安装（中央机房- -济南万达广场A座21楼2107房间分机柜）;主干光纤布放1条(24芯）；光纤余缆架5套，光纤终端框5套，机柜安装共2个（分别安装在济南万达广场A座21楼2107房间和山东省电力集团公司科技大楼A座6楼内)；爱立信光端机2台，思科交换机2台,思科电话机40部，康博42U落地机柜式配线架安装2套（超五类48口配线架)；康博1U理线架2个，VGA信号线1根，光纤接头盒安装5套（48口光纤盒）；配线架线缆端接100条；模块端接60个；超五类线缆测试118条；光纤测试线1条（24芯）。

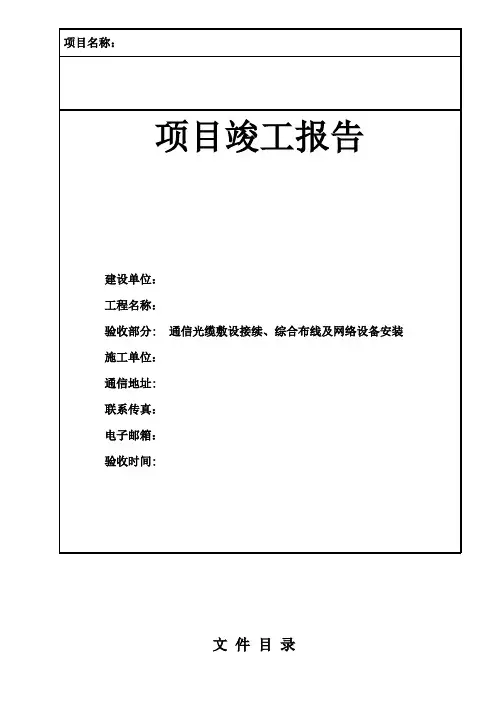

三、项目组织系统建设项目名称：XXXXXXXX建设单位名称：XXXXXXXX施工单位名称: XXXXXXXXX工程开工报告项目名称：XXXXXXXXX材料进场记录表项目名称：XXXXXXXXXXXX记录人：监督人：日期:设备进场记录表项目名称:XXXXXXXXXXXXXXXXX记录人：监督人：日期:已安装工程量总表项目名称:XXXXXXXXXXXXX建设地点：XXXXXXXXXXXXXXXXXXXXX重大工程质量事故报告项目名称：XXXXXXXXXXXXXXXXXXXX工程交接书项目名称：XXXXXXXXXXXXXXXXXXX工程竣工初验报告项目名称:XXXXXXXXXXXXXXXXXXXXXXXX工程竣工终验报告项目名称：XXXXXXXXXXXXXXXXXXX工程验收证书项目名称:XXXXXXXXXXXXXXXXXXXXXX验收技术文件建设项目名称:XXXXXXXXXXXXXXXXXXXX单位工程名称：XXXXXXXXXXXXXXXXXXXXXXX 建设单位:XXXXXXXXXXXXXXXXX施工单位:XXXXXXXXXXXXXXXXX2013年 3月 3日验收技术资料总目录项目名称：XXXXXXXXXXXXXXXXXX已安装设备清单项目名称：XXXXXXXXXXXXXXXXXXXXX检查人员：监督人员：日期:设备安装工艺检查情况表项目名称:XXXXXXXXXXXXXXXXXXXXXX检查人员：监督人员：日期：综合布线系统线缆穿布检查记录表项目名称：XXXXXXXXXXXXXXXXXXXXX检查人员：监督人员：日期:综合布线信息点抽检电气测试验收记录表项目名称:XXXXXXXXXXXXXXXXXXX日期:光纤抽检测试记录表项目名称：XXXXXXXXXXXXXXXXXXXXXXXXXX日期:光纤终端接续测试记录表项目名称：XXXXXXXXXXXXXXXXXXXXXXXX光缆主干接续图项目名称：XXXXXXXXXXXXXXXXXXXXXXXXXX光缆现场单盘开盘检验项目标准项目名称：XXXXXXXXXXXXXXXXX光缆单盘开盘测试标准项目名称：XXXXXXXXXXXXXXXXXXXXXX大会议室投映信号线测试记录表项目名称：XXXXXXXXXXXXXXXXXXXX测量人员：记录人员：监督人员：日期:综合布线系统机柜安装检查记录表项目名称：XXXXXXXXXXXXXXXXXXX检查人员：监督人员：日期：项目联系人列表工程项目管理结构图纸另附本竣工报告一式四份XXXXXXXXX持二份，本公司（XXXXXXXXXX)自留二份存档。

综合布线系统如何验收？提供什么验收资料？验收标准是什么？智能化工程验收专项验收一般流程一、施工提交申请验收（竣工验收申请表）二、基建管理部门组织甲方相关单位现场验收三、施工方提前准备，现场提交以下验收文档：1.网络施工图纸（竣工点位图、配线图、设备上架机柜布局图等）2.信息点自测报告（各信息点六类认证逐个测试报告）3.材质报告（线材、模块、面板、配线架等）4.网络工程竣工验收说明书（网络施工说明书）5.设备的随机资料及保函（主要设备的厂家授权、原厂售后服务承诺）四、经甲方相关管理部门认可后进入现场验收流程1.信息点抽测：由项目部委托第三方中立检验机构进行福禄克认证测试，依照《医院综合布线竣工验收标准和职责》判定是否合格。

下附：附件12.标识或标签：标签或标识是否清晰，设备、面板上是否有MAC地址和点位命名标注，点位命名要和弱电间上架命名标识一一对应。

依照《医院综合布线竣工验收标准和职责》判定是否合格。

3.验证网络架构是否与施工方所提交的网络拓扑图、综合布线逻辑图、信息点分布图、机柜布局图、配线架上信息点分布图等相符。

依照《医院综合布线竣工验收标准和职责》判定是否合格。

4.工作区子系统验收（1）线槽走向、布线是否美观大方，符合规范。

（2）信息座是否按规范进行安装。

（3）信息座安装是否做到一样高、平、牢固。

（4）信息面板是否都固定牢靠。

（5）标志是否齐全。

（6) 接地是否正确。

5.管理间、设备间子系统验收（1）检查机柜安装的位置是否正确；规格、型号、外观是否符合要求。

（2) 跳线制作是否规范，配线面版的接线是否美观整洁。

6.线缆布放施工规范（1）线缆规格、路由是否正确。

（2）对线缆的标号是否正确。

（3）线缆拐弯处是否符合规范。

（4）竖井的线槽、线固定是否牢靠。

（5）是否存在裸线。

7.以上合格后由参与验收的各部门在验收文档签字盖章。

8.施工方对不合格部位进行限期整改。

整改完毕后，组织进行复检。

9.验收手续完成，移交设备和网络。

综合布线系统验收标准和基本要求通信介质的正确连接及良好的传输性能，是系统正常运转的基础,系统安装完毕后,必须对系统进行必要的测试，以确认传输介质的性能指标已达到了系统正常运转的要求。

网络综合布线系统测试验收中,有些网络布线系统施工单位使用的是像网络通断测试器那样的简单测试工具,测试时网络连通灯一亮,就认为网络没有问题，线缆安装合格，这是不可取的.这种测试只能说明网线接对了且没有断路。

我们知道，计算机网络工作时要使用高速度承载很大的信息流量，对通信线缆的要求非常高，衰减、损耗、速率和抗干扰都有相应的规定。

通常网络综合布线系统工程应遵循的标准如下．一、网络布线系统验收标准过去国内大多数综合布线系统工程采用国外厂商生产的产品,且其工程设计和安装施工绝大部分由国外厂商或代理商组织实施.当时因缺乏统一的工程建设标准,所以不论是在产品的技术和外形结构,还是在具体设计和施工以及与房屋建筑的互相配合等方面都存在一些问题，没有取得应有的效果。

为此,我国主管建设部门和有关单位在近几年来组织编制和批准发布了一批有关综合布线系统工程设计施工应遵循的依据和法规。

这方面的主要标准和规范如下所示。

1、国家标准《综合布线系统工程设计规范》(GＢ５０３11—2007）根据建设部公告,自2007年１0月1日起施行。

2、国家标准《综合布线系统工程验收规范》（GＢ5031２－20０７)根据建设部公告，自２00７年１0月且日起施行。

3、国家标准《智能建筑设计标准》(GＢ汀5０３1４—２006)由原建设部和国家质量技术监督局联合批准发布,自２０0７年7月1日起施行。

4、国家标准《智能建筑工程质量验收规范》（GＢ50３39—2003）由原建设部和国家质量监督检验检疫总局联合发布,自2００3年10月1日起施行。

5、国家标准《通信管道工程施工及验收规范》（GＢ５03７4—2006）由原信息产业部发布，自2007年5月1日起施行．６、国家标准《建筑电气工程施工质量验收规范》（GB5030３—２002）由原建设部发布,向2０0２年6月且日起施行。

建筑与建筑群综合布线系统工程验收规范GB/T50312-2000第1章总则第2章环境检查第3章器材检验第4章设备安装检验第5章缆线的敷设和保护方式检验5.1 缆线的敷设5.2 保护措施第6章缆线终接第7章工程电气测试第8章工程验收附录A 综合布线系统工程检验项目及内容附录B 综合布线系统工程电气测试方法及测试内容附录C 光纤链路测试方法附录D 光纤连接器极性附录E 对绞电缆型号表示法附录F 本规范用词说明建筑与建筑群综合布线系统工程验收规范GB/T50312-2000第1章总则第1.0.1条为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。

第1.0.2条本规范适用于新建、扩建、改建综合布线系统工程的验收。

第1.0.3条工程中凡遇本规范未包括的技术标准、技术要求，可依据设计规范的要求及相关国家标准执行。

第1.0.4条在施工过施中，施工单位必须执行本规范有关施工质量检查的规定。

建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。

第1.0.5条综合布线系统工程的验收，除应符合本规范外，尚应符合国家现行的有关标准的规定。

第2章环境检查第2.0.1条应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下：1 交接间、设备间、工作区土建工程已全部竣工。

房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。

2 房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。

3 铺设活动地板的场所，活动地板防静电措施的接地应符合设计要求。

4 交接间、设备间应提供220V单相带地电源插座。

5 交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。

6 交接间、设备间的面积、通风及环境温、湿度应符合设计要求。

第3章器材检验第3.0.1条器材检验一般要求如下：1 工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料或与设计不符者不得在工程中使用。

濉溪县肖店小学在线课堂线路安装工程验收报告篇二：18线路敷设验收报告(施工单位) 桂质监档表18表线路敷设验收报告注：按规定的内容填写和签署意见后，送一份至工程质量监督站备案。

广西工程质量监督总站统一印制篇三：综合布线及光缆敷设竣工报告文件目录项目名称：济南卓诚招标代理有限公司万达场所信息通信服务工程说明一、工程概况：本工程为xxxxxxxxx敷设通讯光缆、综合布线、电话及网络设备安装工程，工地位于济南市万达广场a座2105-2107房间。

本次施工为xxxxxxxx工程敷设光缆、安装电话及综合布线和网络设备安装等，共计59个信息点。

二、工程项目内容：三、项目组织系统建设项目名称：xxxxxxxx建设单位名称：xxxxxxxx 施工单位名称：xxxxxxxxx篇四：输电线路自验收报告宁安市农电公司35kv北镜线改造工程“自验收”小组成员名单35kv北镜线输电线路改造工程自验收报告一、工程概况 1. 工程规模（1）工程建设意义、背景及工程地址、路径。

建设意义：35kv北镜线改造工程完成后，可为宁安市农电公司镜泊乡区域农业与加工业，重点是旅游业提供安全可靠的电力保障，促进当地国民经济及国家级旅游业的发展。

项目建设地点：该线路施工地点位于宁安市镜泊乡、东京城林业供电局所属苇子沟林场，以及江山娇艳实验林场等辖区地段。

工程建设概况（路径）： 35kv北镜线由一条主干线路和三条分支线路组成，主干线路起点为35kv北湖头变电所出线终端塔，终点为35kv镜泊变电所进线终端塔；苇子沟林场分支线路起点为主干线路31#分歧塔，终点为苇子沟林场分支线路终端变压器进线终端杆；草帽顶子分支线路起点为主干线路73#分歧塔，终点为草帽顶子分支线路终端变压器进线终端杆；龙泉疗养院分支线路起点为主干线路100#分歧塔，终点为龙泉疗养院分支线路终端变压器进线终端杆，。

本次改造线路路径基本上是在原路径基础上进行改造，个别杆塔进行调整。

工程名称：35千伏北镜线改造工程工程性质：改造工程（2）基础（杆塔）数量、线路长度。

建设工程竣工验收监理评估报告编制人：总监理工程师：技术负责人：工程名称：施工单位：监理单位：时间：年月日一、前言：受你方委托我单位按监理合同(编号: )有关质量责任的约定，对该工程的施工质量实施了监理，于年月日对该工程竣工进行了验收，现将工程质量情况予以评估，报请你方组织验收备案。

1.1本报告针对的是单位工程；1.2编写本报告的条件：以承包单位对分项工程的自检合格资料为基础，根据监理工程师巡查、旁站、建筑材料试验、见证取样、平行检查、复查、资料审核等方式所掌握的情况，结合本工程的初验意见；1.3.本报告编写做到评估客观、公正、真实;对监理过程作出综合描述;反映工程的主要质量状况、工程的结构安全、观感质量；1.4对号为验收工程项目（√）。

总监理工程师签字：主管领导签字：单位盖章：年月日二、工程基本概况三、工程监理质量评估表四、质量评估依据1、监理单位严格按照国家有关法律、法规，有关工程设计文件，监理合同及建设单位的授权，监理规范、细则及有关质量验收规范为依据进行检查。

2、使用的技术标准、规范、规程有:1）标准:《建筑工程施工质量验收统一标准》(GB50300－2001)。

2）规范：《建筑工程监理规范》(GB50319－2000)《工程测量规范》(GB50026－93)《钢制压力容器合格证及检验报告》(GB150－1998)《钢制焊接常压容器合格证及检验报告》(JB/T4735－1997)《水处理设备制造技术条件合格证及检验报告》(JB2932－86)《钢制焊接常压容器技术条件合格证及检验报告》(JB2880一81）《压力容器无损检测合格证及检验报告》(JB4730－94)。

《压力容器法兰标准合格证及检验报告》(－JB1157－1164)。

《钢制法兰合格证及检验报告》(GB113－9128)。

《橡胶闪星化工设备合格证及检验报告》(HGJ32－90)。

《化工设备衬里用未硫化橡胶》(GB50303－2002)。

综合布线工程验收资料文档（优秀范文5篇）第一篇：综合布线工程验收资料文档一、网络文档的组成（一）网络结构文档主要内容：网络逻辑拓扑结构图；网段关联图；网络设备配置图；IP地址分配表。

（二）网络布线文档1.网络布线逻辑图；2.网络布线工程图(物理图)；3.测试报告(提供每一节点的接线图，长度、衰减、近端串扰和光纤测试数据)；4.配线架与信息插座对照表；5.配线架与集线器接口对照表；6.集线器与设备间的连接表；7.光纤配线表。

（三）网络系统文档1.服务器文档，包括服务器硬件文档和服务器软件文档。

2.网络设备文档。

网络设备是指工作站、服务器、中继器、集线器、路由器、交换器、网桥、网卡等。

3.网络应用软件文档。

4.用户使用权限表。

二、综合布线工程的验收（一）参与工程的验收人员1.工程双方单位的行政负责人；2.有关直管人员及项目主管；3.主要工程项目监理人员；4.施工单位的相关技术人员；5.维护单位的相关技术人员（二）综合布线系统的验收应遵循以下规定1.工程验收时，应按设计文件及合同规定的内容进行。

2.进行综合布线系统的施工、安装、测试及验收必须遵守相应的技术标准、技术要求及国家标准。

3.竣工验收项目内容和方法应按有关规范办理。

4.施工操作规程应贯彻执行有关规范要求。

5.综合布线系统工程的验收，应符合国家现行的有关标准的规定第二篇：实践六：综合布线工程验收实践六：综合布线工程验收【实践目的】通过训练要求：掌握现场验收的内容和过程，掌握验收文档的内容。

【实践内容与步骤】由老师带领监理员、项目经理、布线工程师（学生充当）对工程施工质量进行现场验收，对技术文档进行审核验收。

A、实训内容：1、现场验收2、文档验收B、实训步骤：（一）、现场验收1、工作区子系统验收1)线槽走向、布线是否美观大方，符合规范。

2)信息座是否按规范进行安装。

3)信息座安装是否做到一样高、平、牢固。

4)信息面板是否都固定牢靠。

5）标志是否齐全。

网络综合布线系统工程验收规范2010年3月印中华人民共和国建设部公告第620 号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312-2007，自2007 年10 月1 日起实施。

其中，第5.2.5 条为强制性条文，必须严格执行。

原《建筑与建筑群综合布线系统工程验收规范》GB/T50312-2000 同时废止。

目录1 总则............................................................... - 1 -2 环境检查........................................................... - 1 -3 器材及测试仪表工具检查............................................. - 1 -4 设备安装检验....................................................... - 2 -5 缆线的敷设和保护方式检验........................................... - 3 -5.1 缆线的敷设................................................... - 3 -5.2 保护措施..................................................... - 4 -6 缆线终接........................................................... - 5 -7 工程电气测试....................................................... - 6 -8 管理系统验收....................................................... - 7 -9 工程验收........................................................... - 7 -附录A 综合布线系统工程检验项目及内容................................ - 8 -附录B 综合布线系统工程电气测试方法及测试内容....................... - 10 -附录C 光纤链路测试方法............................................. - 20 -附录D 综合布线工程管理系统验收内容................................. - 21 -附录E 测试项目和技术指标含义....................................... - 23 -GB50312-2007 综合布线工程验收规范条文说明........................... - 23 -1 总则.............................................................. - 23 -2 环境检查.......................................................... - 24 -3 器材及测试仪表工具检查............................................ - 24 -5 缆线的敷设和保护方式检验.......................................... - 25 -1 总则1.0.1 为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特制定本规范。

综合布线系统工程验收规范1总则1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。

1.0.2本规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。

1.0.3在施工过程中，施工单位应符合施工质量检查的规定。

建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。

1.0.4综合布线工程验收前应进行自检测试和竣工验收测试工作。

1.0.5综合布线系统工程的验收除应符合本规范外，尚应符合国家现行有关标准的规定。

2缩略语ACR-F(Attenuation to Crosstalk Ratio at the Far-end) 衰减远端串音比ACR-N(Attenuation to Crosstalk Ratio at the Near-end ）衰减近端串音比d. c. (Direct Current Loop Resistance)直流环路电阻ELTCTL(Equal Level TCTL) 两端等效横向转换损耗FEXT[Far End Crosstalk Attenuation Closs)J远端串音ILCinsertion Loss) 插入损耗NEXT[Near End Crosstalk Attenuation Closs)J近端串音OLT(Optical Line Terminal)光线路终端OLTS(Optical Loss Test Set)光损耗测试OTDR (Optical Time Domain Reflectometer)光时域反射PS NEXT[Pow Sum Near End Crosstalk Attenuation Closs)J近端串音功率和PS AACR F(Power Sum Attenuation to Alien Crosstalk Ratio at the Far-end)外部远端串音比功率和PS AACR-Favg( Average Power Sum Attenuation to Alien Crosstalk Ratio at the Far end)外部远端串音平均值比功率和PS ACR F( Power Sum Attenuation to Crosstalk Ratio at the Far-end)衰减远端串音比功率和PS ACR-N (Power Sum Attenuation to Crosstalk Ratio at theNear-end)衰减近端串音比功率和PS ANEXT[Power Sum Alien Near-End Crosstalk(loss ）］外部近端串音功率和PS ANEXTavg[Average Pow Sum Alien Near-End Crosstalk Closs)]外部近端串音平均值功率和PS FEXT(Power Sum Far End Crosstalk)远端串音功率和RL(Return Loss)回波损耗TCL(Transverse Conversion Loss)横向转换损耗TCTL(Transverse Conversion Transfer Loss)横向转换转移损耗3环境检查3.0.1工作区、电信间、设备间等建筑环境检查应符合下列规定：工作区、电信间、设备间及用户单元区域的土建工程应已全部竣工。
