电压和电压表的使用上课课件一、教学内容本节课的内容选自《电路基础》第四章第一节，主题为“电压和电压表的使用”。
详细内容包括电压的定义、电压的测量原理、电压表的种类及其使用方法。
重点讲解电压的测量原理，以及如何正确使用电压表进行电压测量。
二、教学目标1. 理解电压的概念，掌握电压的定义及其单位。
2. 学会电压表的正确使用方法，能够进行简单的电压测量。
3. 了解电压表的种类及其特点，能根据实际情况选择合适的电压表。
三、教学难点与重点教学难点：电压的测量原理，电压表的正确使用方法。
教学重点：电压的概念，电压表的选用及操作。
四、教具与学具准备1. 教具：电压表、演示电路、多媒体设备。
2. 学具：电压表、实验电路、导线、电池。
五、教学过程1. 导入：通过展示一个简单的电路，提出问题：“电压是什么？如何测量电压？”引发学生思考。
2. 理论讲解：a. 讲解电压的概念，定义电压及其单位。
b. 分析电压的测量原理，介绍电压表的种类及其特点。
3. 实践操作：a. 演示电压表的使用方法，包括电压表的连接、操作步骤等。
b. 学生分组进行实验，使用电压表测量不同电路的电压，观察电压表读数的变化。
4. 例题讲解：a. 分析一个具体的电压测量问题，讲解解题思路。
b. 引导学生思考如何选用合适的电压表进行测量。
5. 随堂练习：设计几个不同难度的练习题，让学生巩固电压测量方法。
六、板书设计1. 电压的定义、单位。
2. 电压表的种类、特点及使用方法。
3. 电压测量步骤及注意事项。
七、作业设计1. 作业题目：a. 解释电压的概念，并说明电压的单位。
b. 简述电压表的种类及特点，如何选用合适的电压表。
c. 根据《电路基础》第四章第一节内容，设计一个简单的电压测量实验。
2. 答案：a. 电压是电势差的度量，单位为伏特（V）。
b. 电压表分为指针式电压表和数字式电压表，根据测量范围和精度要求选择合适的电压表。
c. 实验方案：使用一个电池、一个电阻和一个电压表，测量电阻两端的电压。

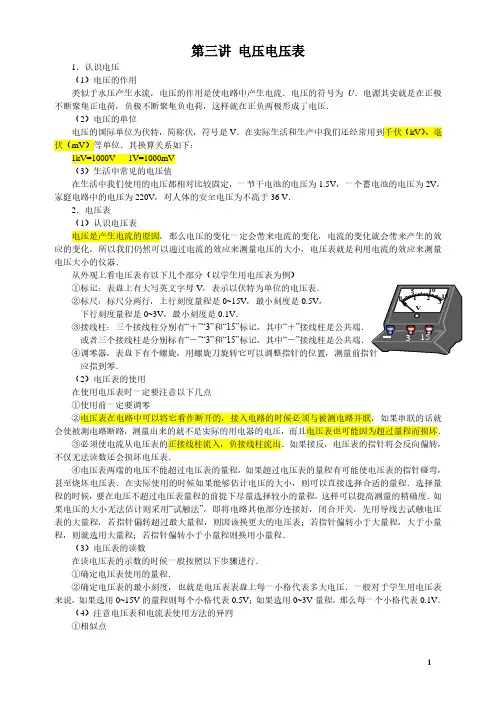

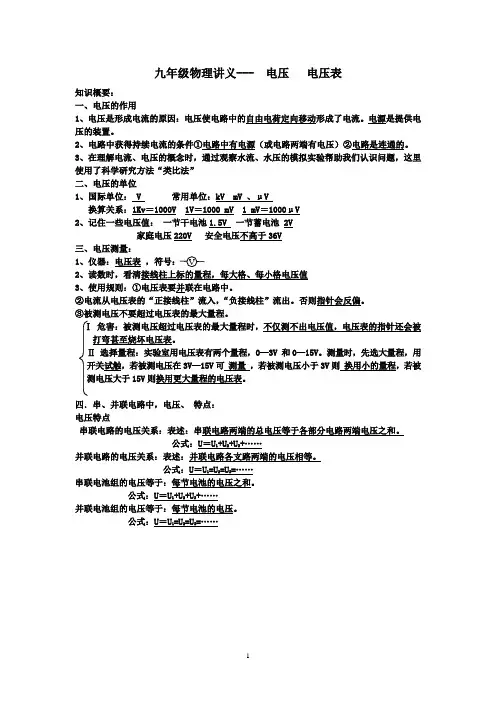

第三讲电压电压表1．认识电压（1）电压的作用类似于水压产生水流，电压的作用是使电路中产生电流．电压的符号为U．电源其实就是在正极不断聚集正电荷，负极不断聚集负电荷，这样就在正负两极形成了电压．（2）电压的单位电压的国际单位为伏特，简称伏，符号是V．在实际生活和生产中我们还经常用到千伏（kV）、毫伏（mV）等单位．其换算关系如下：1kV=1000V 1V=1000mV（3）生活中常见的电压值在生活中我们使用的电压都相对比较固定，一节干电池的电压为1.5V，一个蓄电池的电压为2V，家庭电路中的电压为220V，对人体的安全电压为不高于36 V．2．电压表（1）认识电压表电压是产生电流的原因，那么电压的变化一定会带来电流的变化，电流的变化就会带来产生的效应的变化，所以我们仍然可以通过电流的效应来测量电压的大小，电压表就是利用电流的效应来测量电压大小的仪器．从外观上看电压表有以下几个部分（以学生用电压表为例）①标记：表盘上有大写英文字母V，表示以伏特为单位的电压表．②标尺：标尺分两行，上行刻度量程是0~15V，最小刻度是0.5V，下行刻度量程是0~3V，最小刻度是0.1V．③接线柱：三个接线柱分别有“＋”“3”和“15”标记，其中“＋”接线柱是公共端．或者三个接线柱是分别标有“－”“3”和“15”标记，其中“－”接线柱是公共端．应指到零．（2）电压表的使用在使用电压表时一定要注意以下几点①使用前一定要调零②电压表在电路中可以将它看作断开的，接入电路的时候必须与被测电路并联，如果串联的话就会使被测电路断路，测量出来的就不是实际的用电器的电压，而且电压表也可能因为超过量程而损坏．③必须使电流从电压表的正接线柱流入，负接线柱流出．如果接反，电压表的指针将会反向偏转，不仅无法读数还会损坏电压表．④电压表两端的电压不能超过电压表的量程，如果超过电压表的量程有可能使电压表的指针碰弯，甚至烧坏电压表．在实际使用的时候如果能够估计电压的大小，则可以直接选择合适的量程．选择量程的时候，要在电压不超过电压表量程的前提下尽量选择较小的量程，这样可以提高测量的精确度．如果电压的大小无法估计则采用“试触法”，即将电路其他部分连接好，闭合开关，先用导线去试触电压表的大量程，若指针偏转超过最大量程，则因该换更大的电压表；若指针偏转小于大量程，大于小量程，则就选用大量程；若指针偏转小于小量程则换用小量程．（3）电压表的读数在读电压表的示数的时候一般按照以下步骤进行．①确定电压表使用的量程．②确定电压表的最小刻度，也就是电压表表盘上每一小格代表多大电压．一般对于学生用电压表来说，如果选用0~15V的量程则每个小格代表0.5V；如果选用0~3V量程，那么每一个小格代表0.1V．（4）注意电压表和电流表使用方法的异同①相似点使用前必须调零．使用时必须兼顾不超过量程和准确度高两个原则，通过试触选择合适的量程．接入电路时都必须使电流从“＋”接线柱流入，从“－”接线柱流出．读数时都必须根据使用的量程确定刻度盘上每一大格和每一小格所表示的物理量的值，然后才能正确读出指针所在位置所表示的相应物理量的值．②不同点电流表必须串联在待测电路中，电压表必须并联在待测电路两端．电流表不能直接连在电源两极上，电压表可以直接接在电源两端测出电源电压．实验操作时如错将电压表串在被测电路中，它所接的电路相当于开路，所以测不出被测电路的电压．一般情况下，电压表有示数，显示的数值接近电源电压．【例1】在选择伏特表的量程时，正确的是（）A．尽可能选择大一些的量程B．经试触后被测电压不超过小的量程时，尽可能选择小量程C．尽管选用的量程不同，但对测量结果毫无影响D．为使测量结果更精确，量程选得越小越好【答案】B【例2】如图所示，电压表的示数是（）A．2.3V B．0.5V C．2.1V D．10.5V【答案】C【例3】如图所示，当量程为03V−时，电压表指针的读数为________V，当量程为015V−时，电压表指针的读数为________V．【答案】1.5；7.5【例4】使用电流表、电压表时，都应预先估计被测量电流或电压的大小，然后选用合适的量程．若不能预先估计，则应从电表（选填“较大”或“较小”）的量程起，并采用法来判断被测量值是否大于电表的量程．【答案】较大试触【例5】把电压表接在电路中，闭合开关时，它的指针向左偏转，这可能是因为（）A．电压表的接线柱接反了B．电压表的量程选错了C．电压表与被测部分并联了D．电压表与被测部分串联了A【例6】天平是测量_______的工具．测量仪器的最小刻度叫______．测量电压时，应把电压表的两端分别接在要测量的那部分电路两端，与其______联．如图所示，当电流表接0～3A量程时，其示数为_________A．【答案】质量分度值并0.8【例7】如图所示，用电压表测量灯L1两端的电压，正确的是（）【答案】C【例8】下图是用电压表测量电压的电路图，则其中测电路总电压的电路图是图，测灯泡L2两端电压的电路图是图．【答案】A；C1．串联将几个电池串联起来则串联后的总电压为各节电池电压的和．若将几个用电器串联接入电路则电路的总电压等于各部分电压的和，数学表达式为：U=U1+U2+U3……．以图为例，电压表V1测的是灯L1两端的电压U1，电压表V2测的是灯L2两端的电压U2，电压表V测的是串联电路的总电压U，实验结果是U=U1+U2．2．并联将几个相同的电池并联则并联后的总电压等于各节电池的电压．若将几个用电器并联接入电路则干路电压与各支路电压相等，数学表达式为：U =U 1=U 2=U 3……．以图为例，电压表V 1测的是灯L 1两端的电压U 1，电压表V 2测的是灯L 2两端的电压U 2．电压表V 测的是电源电压U ，实验结果是U =U 1=U 2．【例9】 灯1L 与灯2L 串联，先用电压表测灯1L 两端的电压，如图所示，再测2L 两端电压时，只将电压表接A 的一端改接C ，这种接法______（填“正确”或“不正确”）．理由是：___________．【答案】 不正确 接线柱接反了【例10】 如图所示的电路中，关于三个电压表的示数U 1、U 2、U 3的关系，下列说法正确的是（ ）A ．U l 最大B ．U 2最大C ．U 1=U 2=U 3D ．U 3=U 1+U 2 【答案】 D【例11】 下图所示的电路中，L 1、L 2正常发光，a 、b 是两只电表，则（ ）A ．a 是电流表，b 是电压表B ．a 是电压表，b 是电流表C ．a 、b 都是电流表D ．a 、b 都是电压表 【答案】 A【例12】 所示电路中，当开关S 1、S 2闭合后，电压表所测电压是（ ）A ．L 1两端的电压B ．L 2两端的电压C ．L 1和电铃两端的电压D ．L 1、L 2两端的电压 【答案】 B【例13】 在图中，电压表V 1是测 两端的电压，电压表V 2是测 两端的电压，电压表V 3是测 两端的电压，电压表V 4是测＿＿＿两端的电压． 【答案】 L 1L 2L 3电源【例14】 如图所示的电路中，电源电压为6V 不变，电压表V 的读数为4V ，电流表的读数为0.24A ，则电灯3L 中的电流为________A ，两端电压为__________V ．【答案】 0.24 2【例15】 在如图所示电路中，开关S 闭合后，电压表12V V 、的示数分别为2.6V 和7V ，则电灯2L 的电压为（ ）A ．7VB ．2.6VC ．4.4VD ．9.6V【答案】 C 在分析]L 与2L 的连接方式之后，根据串联或并联电路的电压关系求解．在原电路图中将电压表1V 和2V 去掉，则可清楚表明]L 与2L 是串联连接．电压表1V 的两端直接与电灯]L 两端相连接，所以电压表1V 测的是电灯]L 两端电压；电压表2V 的左端与电源正极直接相连，右端通过闭合开关S 与电源负极直接连接，所以电压表2V 测的是电源电压．根据串联电路的电压关系可得电灯2L 两端电压217V 2.6V 4.4V U U U =−=−=．【例16】 如图所示的电路中，开关S 闭合后，三个电压表的示数分别为123U U U 、、，三个电流表的示数分别为123I I I 、、．则12U U 、和3U 之间的关系为 ，12I I 、和3I 之间的关系为 ．【答案】 312U U U =+，123I I I ==．确定1L 与2L 的连接方式，由串、并联电路的电压、电流关系比较12U U 、与3U 的大小关系及12I I 、与3I 的大小关系．把电压表12V V 、及3V 拿开，使其所在处都看成是开路；把电流表12A A 、及3A 拿开，使其所在处用一导线连接．则原电路简化成图所示的电路．由该图可看出，电灯1L 与2L 是串联连接．根据串联电路的电流关系可知，电流表123A A A 、、的示数相等，即123I I I ==电压表1V 并联在电灯1L 两端，电压表2V 并联在电灯2L 两端，电压表3V 并联在电池组两端，所以根据串联电路的电压关系可知：3V 的示数应是1V 与2V 的示数之和，即312U U U =+练习题【练1】 装有两节新干电池的手电筒，它的电压是________V ；家庭照明电路电压是_________V ． 【答案】 3 220【练2】 在“用电压表和电流表测电阻”的实验中，小星同学连接完实验电路，闭合开关，此时的电压表指针位置如图所示，则电压表的示数是________V ． 【答案】 2.7【练3】 下图是直接用电压表测电灯2L 两端电压的电路图，其中正确的是（ ）【答案】 D【练4】 如图所示，进行下列各种操作时，电流表和电压表分别是测谁的电流和电压？（1）开关1S 闭合，开关2S 断开（2）开关1S ，开关2S 皆闭合 （3）开关1S ，开关2S 皆断开【答案】 （1）表A 测2L 的电流．因为开关1S 闭合，开关2S 断开，1L 被短路，3L 是断路，电流只通过2L ，表V 的读数为零；（2）表A 测2L 与3L 并联的总电流．因为开关1S ，开关2S 皆闭合，1L 被短路，2L 与3L 并联，表V 的读数为零；（3）表A 测1L 与2L 串联的总电流．因为开关1S ，开关2S 皆断开，3L 断路 ，1L 与2L 串联，表V 是测1L 两端的电压．。
