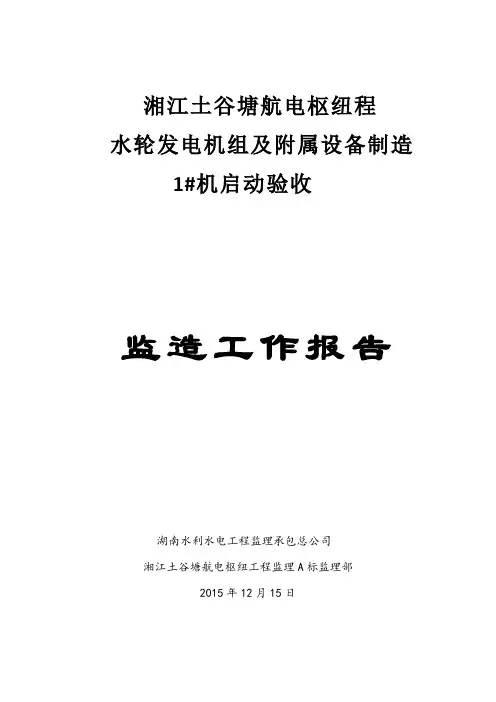

湘江土谷塘航电枢纽程水轮发电机组及附属设备制造1#机启动验收监造工作报告湖南水利水电工程监理承包总公司湘江土谷塘航电枢纽工程监理A标监理部2015年12月15日批准：符博慈审查：张向明、杨成军编写：李跃勤1．工程概况土谷塘航电枢纽工程位于湘江干流中游衡南县云集镇，距衡南县城3公里，坝址位于衡阳市上游39km处。

电站正常蓄水位58.0m，无调节能力，为河床径流式水电站，是一个以航运发电为主，结合灌溉、防洪等综合利用效益的工程。

该工程设计正常蓄水位58.0m，额定水头5.8m，加权平均水头6.58m，电站年发电量为3.6295亿kW.h，年利用小时数为4033h。

1.1设备及主要参数（1）1水轮机主要参数：型号GZ（TB5012）-WP-730转轮直径7.3m叶片数量3个额定流量443.29m3/s额定出力 23.2MW额定转速 75r/min；（2）发电机主要参数：型号SFW22.5-80/7960额定功率22.5 MW功率因数cosφ=0.9（滞后）频率f=50Hz相数3相连接方式Y型连接额定电压U=10.5KV额定电流I=614.6A额定转速75r/min；1.2工程总投资4台贯流式水轮发电机组及附属设备制造工程总投资：10680万元。

1.3参建相关单位（1）建设单位：湖南省水运建设投资集团有限公司（2）设计单位：湖南省水利水电勘测设计研究总院（3）制作单位：东芝水电设备（杭州）有限公司（4）监造单位：湖南水利水电工程监理承包总公司2. 监造规划及监造工作制度2.1监造规划：监理部于2014年1月份根据设备制造合同和监理规划编制了监造大纲。

监造工程师依据监造大纲和设备制造合同编制了监理实施细则，对4台贯流式水轮发电机组制造进行全过程监理。

2.2监造工作制度监理部针对贯流式水轮发电机组制造特点，为确保制造设备按合同要求、依据规范、标准、技术图纸建立了监造控制体系，制定了监造工作制度。

（1）监造机构组织管理制度；（2）设备监造工作管理制度；（3）出厂验收管理制度。

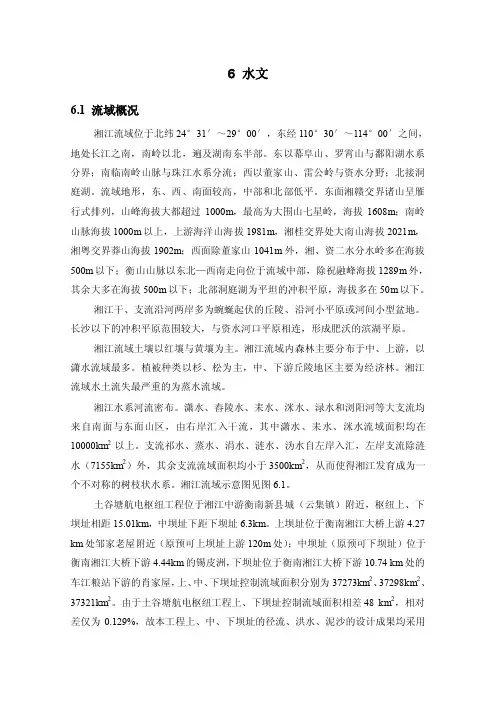

6水文6.1 流域概况湘江流域位于北纬24°31′～29°00′，东经110°30′～114°00′之间，地处长江之南，南岭以北，遍及湖南东半部。

东以幕阜山、罗霄山与鄱阳湖水系分界；南临南岭山脉与珠江水系分流；西以董家山、雷公岭与资水分野；北接洞庭湖。

流域地形，东、西、南面较高，中部和北部低平。

东面湘赣交界诸山呈雁行式排列，山峰海拔大都超过1000m，最高为大围山七星岭，海拔1608m；南岭山脉海拔1000m以上，上游海洋山海拔1981m，湘桂交界处大南山海拔2021m，湘粤交界莽山海拔1902m；西面除董家山1041m外，湘、资二水分水岭多在海拔500m以下；衡山山脉以东北—西南走向位于流域中部，除祝融峰海拔1289m外，其余大多在海拔500m以下；北部洞庭湖为平坦的冲积平原，海拔多在50m以下。

湘江干、支流沿河两岸多为蜿蜒起伏的丘陵、沿河小平原或河间小型盆地。

长沙以下的冲积平原范围较大，与资水河口平原相连，形成肥沃的滨湖平原。

湘江流域土壤以红壤与黄壤为主。

湘江流域内森林主要分布于中、上游，以潇水流域最多。

植被种类以杉、松为主，中、下游丘陵地区主要为经济林。

湘江流域水土流失最严重的为蒸水流域。

湘江水系河流密布。

潇水、舂陵水、耒水、洣水、渌水和浏阳河等大支流均来自南面与东面山区，由右岸汇入干流，其中潇水、耒水、洣水流域面积均在10000km2以上。

支流祁水、蒸水、涓水、涟水、沩水自左岸入汇，左岸支流除涟水（7155km2）外，其余支流流域面积均小于3500km2，从而使得湘江发育成为一个不对称的树枝状水系。

湘江流域示意图见图6.1。

土谷塘航电枢纽工程位于湘江中游衡南新县城（云集镇）附近，枢纽上、下坝址相距15.01km，中坝址下距下坝址6.3km。

上坝址位于衡南湘江大桥上游4.27 km处邹家老屋附近（原预可上坝址上游120m处）；中坝址（原预可下坝址）位于衡南湘江大桥下游4.44km的锡皮洲，下坝址位于衡南湘江大桥下游10.74 km处的车江粮站下游的肖家屋，上、中、下坝址控制流域面积分别为37273km2、37298km2、37321km2。

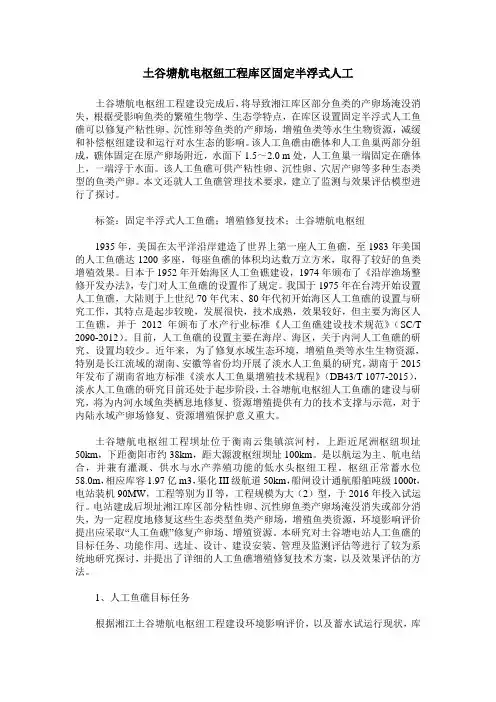

土谷塘航电枢纽工程库区固定半浮式人工土谷塘航电枢纽工程建设完成后，将导致湘江库区部分鱼类的产卵场淹没消失，根据受影响鱼类的繁殖生物学、生态学特点，在库区设置固定半浮式人工鱼礁可以修复产粘性卵、沉性卵等鱼类的产卵场，增殖鱼类等水生生物资源，减缓和补偿枢纽建设和运行对水生态的影响。

该人工鱼礁由礁体和人工鱼巢两部分组成，礁体固定在原产卵场附近，水面下1.5～2.0 m处，人工鱼巢一端固定在礁体上，一端浮于水面。

该人工鱼礁可供产粘性卵、沉性卵、穴居产卵等多种生态类型的鱼类产卵。

本文还就人工鱼礁管理技术要求，建立了监测与效果评估模型进行了探讨。

标签：固定半浮式人工鱼礁；增殖修复技术；土谷塘航电枢纽1935年，美国在太平洋沿岸建造了世界上第一座人工鱼礁，至1983年美国的人工鱼礁达1200多座，每座鱼礁的体积均达数万立方米，取得了较好的鱼类增殖效果。

日本于1952年开始海区人工鱼礁建设，1974年颁布了《沿岸渔场整修开发办法》，专门对人工鱼礁的设置作了规定。

我国于1975年在台湾开始设置人工鱼礁，大陆则于上世纪70年代末、80年代初开始海区人工鱼礁的设置与研究工作，其特点是起步较晚，发展很快，技术成熟，效果较好，但主要为海区人工鱼礁，并于2012年颁布了水产行业标准《人工鱼礁建设技术规范》（SC/T 2090-2012）。

目前，人工鱼礁的设置主要在海岸、海区，关于内河人工鱼礁的研究、设置均较少。

近年来，为了修复水域生态环境，增殖鱼类等水生生物资源，特别是长江流域的湖南、安徽等省份均开展了淡水人工鱼巢的研究，湖南于2015年发布了湖南省地方标准《淡水人工鱼巢增殖技术规程》（DB43/T 1077-2015），淡水人工鱼礁的研究目前还处于起步阶段，土谷塘航电枢纽人工鱼礁的建设与研究，将为内河水域鱼类栖息地修复、资源增殖提供有力的技术支撑与示范，对于内陆水域产卵场修复、资源增殖保护意义重大。

土谷塘航电枢纽工程坝址位于衡南云集镇滨河村，上距近尾洲枢纽坝址50km，下距衡阳市约38km，距大源渡枢纽坝址100km。
