开关柜主要元器件介绍

开关柜及相应电气元器件知识汇总文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-开关柜及相应电气元器件知识汇总图1：抽屉式开关柜图2：固定式金属封闭环网高压开关柜开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室(仪表室)、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：(1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件。

(2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。

(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

(6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

高压开关柜内部电气元器件及其作用配电中除外线外我们应用最多的就是开关柜（switch cabinet），开关柜是一种电气设备，是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

下列介绍应用角度划分的开关柜及其配电相关应用。

（1）进线柜。

又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜。

也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

（3）母线联络柜。

也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

（4）PT柜。

电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

（5）隔离柜。

是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

（6）电容器柜。

也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

开关柜及相应电气元器件知识汇总图1：抽屉式开关柜图2：固定式金属封闭环网高压开关柜开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室(仪表室)、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：(1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件。

(2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。

(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

(6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定，如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器。

配电柜常用的电气元件
1.漏电保护器
作用是主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能。

2.电流互感器
作用是把数值较大的一次电流通过一定的变化转换为数值较小的二次电流，用来进行保护、测量等用途。

3.变压器
是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈，次级线圈和铁芯(磁芯)。

4.断路器
作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大保证安全运行。

5.隔离开关
作用是断开无负荷电流的电路，使所检修的设备与电源有明显的断开点，以保证检修人员的安全。

6.熔断器
作用当电流超过规定值时，以本身产生的热量使熔体熔断，得以断开电路的一种电气。

7.电压表
是测量电压的一种仪器，掌握柜子的用电设备使用电量的情况，并进行有效调控用电量。

8.电流表
测量回路电流的，一般情况都是安装在箱体门板上，在门板上开孔安装，使电流表更易于人观察其读数。

9.继电器
是一种电子控制器件，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

高压开关柜内部电气元器件及其作用配电中除外线外我们应用最多的就是开关柜（switchcabinet），开关柜是一种电气设备，是指按肯定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施掌控、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体仿佛，重要分为母线室、断路器室、二次掌控室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

下列介绍应用角度划分的开关柜及其配电相关应用。

（1）进线柜又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜也叫馈电柜或配电柜，是用来调配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

（3）母线联络柜也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以充足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

（4）PT柜电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部重要安装电压互感器PT、隔离刀、熔断器和避雷器等。

（5）隔离柜是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员供给一个可见的端点，以便利维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的本领，所以在与其搭配的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅佑襄助接点与隔离手车的联锁，防止运行人员的误操作。

（6）电容器柜也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，重要的器件就是并联在一起的成组的电容器组、投切掌控回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

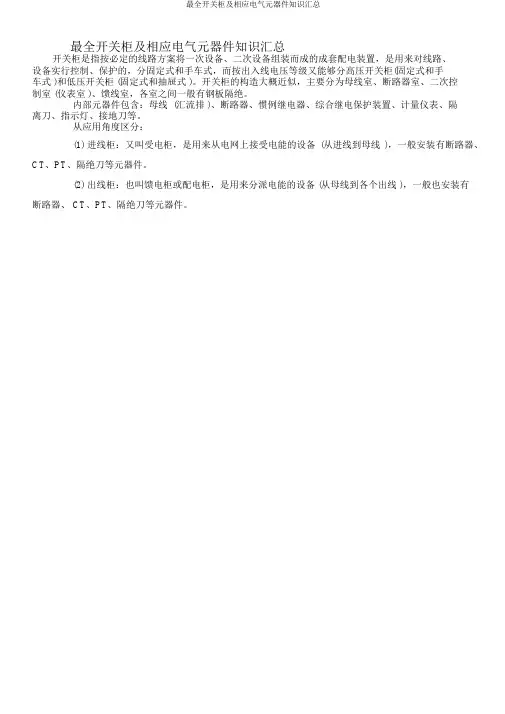

最全开关柜及相应电气元器件知识汇总开关柜是指按必定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实行控制、保护的，分固定式和手车式，而按出入线电压等级又能够分高压开关柜(固定式和手车式 )和低压开关柜 (固定式和抽屉式 )。

开关柜的构造大概近似，主要分为母线室、断路器室、二次控制室 (仪表室 )、馈线室，各室之间一般有钢板隔绝。

内部元器件包含：母线 (汇流排 )、断路器、惯例继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度区分：(1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔绝刀等元器件。

(2)出线柜：也叫馈电柜或配电柜，是用来分派电能的设备 (从母线到各个出线 )，一般也安装有断路器、 CT、PT、隔绝刀等元器件。

(3)母线联系柜：也叫母线分断柜，是用来连结两段母线的设备 (从母线到母线 )，在单母线分段、双母线系统中常常要用到母线联系，以知足用户选择不一样运转方式的要求或保证故障状况下有选择的切除负荷。

(4)PT 柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔绝刀、熔断器和避雷器等。

(5)隔绝柜：是用来隔绝两头母线用的或许是隔绝受电设备与供电设备用的，它能够给运转人员供给一个可见的端点，以方便保护和检修作业。

因为隔绝柜不拥有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的状况下，不可以够推拉隔绝柜的手车。

在一般的应用中，都需要设置断路器协助接点与隔绝手车的联锁，防备运转人员的误操作。

(6)电容器柜：也叫赔偿柜，是用来作改良电网的功率因数用的，或许说作无功赔偿，主要的器件就是并联在一同的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，能够一台或多台电容器柜并列运转。

电容器柜从电网上断开后，因为电容器组需要一段时间来达成放电的过程，所以不可以直接用手触摸柜内的元器件，特别是电容器组;在断电后的一准时间内 (根据电容器组的容量大小而定，如：1 分钟 )，不一样意从头合闸，免得产生过电压破坏电容器。

1.隔离开关英文名称：disconnector，isolating switch;isolator隔离开关是高压开关电器中使用最多的一种电器，顾名思义，是在电路中起隔离作用的它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

主要作用1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源有一个明显断开点隔开，以保证检修人员和设备的安全。

2)根据运行需要，换接线路。

3)可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4)根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

在低压设备中主要适用于民宅、建筑等低压终端配电系统。

主要功能：带负荷分断和接通线路应用1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

3、用以接通或断开小电流电路。

2.母线母线成品高强度封闭母线英文名称：busbar定义：可以连接多个电气回路的低阻抗导体。

母线是指在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线或绞线，这统称为母线。

母线的作用是汇集、分配和传送电能。

母线槽是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的系统。

它可制成标准长度的段节，并且每隔一段距离设有插接分线盒，也可制成中间不带分线盒的馈电型封闭式母线。

为馈电和安装检修带来了极大的方便技术特性插接式母线槽为交流三相四线或五线制，适用于频率50～60Hz、额定电流630A～5000A、额定电压至660V以下的供配电使用，特别适用于工业厂房、矿山等的低压配电系统和高层商住大楼、酒店、医院等的供电系统。

配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。

按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。

当按下红色按钮时必须使设备停止运行或断电。

（2）“启动”按钮的颜色是绿色。

（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。

配电箱有哪些电气元件及相关附件组成一、断路器断路器：即开关，是配电柜的主要元器件，常用的有空气开关、漏电开关、双电源自动转换开关1.空气开关：A.空气开关的概念：空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。

断路器的动、静触头及触杆设计形式多样，但提高断路器的分断能力是主要目的。

目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。

B.空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。

它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

自动空气开关具有多种保护功能（过载、短路、欠电压保护等）、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。

2．漏电保护开关：A.漏电保护开关概念：既具备漏电保护功能，人触摸到带电体会跳闸，确保人身安全，是漏电保护器的主要功能；用电设备如果绝缘不好漏电到外壳上，漏电保护器也会跳闸，避免人体触摸触电。

同时具备电流通断功能、过负荷保护和短路保护功能。

B.漏电保护开关的工作原理：漏电保护器的工作原理图。

LH为零序电流互感器，它由坡莫合金为材料的铁芯，和绕在环状铁芯上的二次线圈组成检测元件。

电源相线和中性线穿过圆孔成为零序互感器的一次线圈。

互感器的后部出线即为保护范围。

C.漏电保护开关的作用：1、当电气设备或线路发生漏电或接地故障时，能在人尚未触及之前就把电源切断。

2、当人体触及带电的物体时，能在011s内切断电源，从而减轻电流对人体的伤害程度。

3、可以防止因漏电而引起的火灾事故。

3．双电源自动转换开关：双电源自动转换开关的概念：双电源自动转换开关为电源二选一自动切换系统，第一路出现故障后双电源自动转换开关自动切换到第二路给负载供电，第二路故障的话双电源自动转换开关自动切换到第一路给负载供电。

高压开关柜内电气元器件
一.柜内常用一次电器元件(主回路设备)常见的有如下设备：
1.电流互感器简称CT[如：LZZBJ9-10]
2.电压互感器简称PT[如:JDZJ-10]
3.接地开关[如:JN15-12]
4.避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]
5.隔离开关[如:GN19-12、GN30-12、GN25-12]
6.高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]
7.高压接触器[如：JCZ3-10D/400A型]
8.高压熔断器[如：RN2-12、XRNP-12、RN1-12]
9.变压器[如:SC(L)系列干变、S系列油变]
10.高压带电显示器[GSN-10Q型]
11.绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]
12.主母线和分支母线
13.高压电抗器[如串联型:CKSC和起动电机型:QKSG]
14.负荷开关[如:FN26-12(L)、FN16-12(Z)]
15.高压单相并联电容器[如:BFF12-30-1] 等等
二.柜内常用的主要二次元件
(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关，转
换开关，信号灯，电阻，按钮，微机综合保护装置等等。

附图：1、红申电气生产的高压电气元器件
附图：2、红申电气生产的高压开关柜。

最全开关柜及相应电气元器件知识汇总开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室(仪表室)、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：(1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件。

(2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。

(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

(6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定，如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器。

电气柜常用电器元件断路器（QF），接触器（KM），中间继电器（KA），热继电器（FR），按钮（SB），指示灯（LD），万能转换开关（SA），行程开关（SQ）1.断路器断路器又称自动空气开关，也是手动开关。

可以分配电能。

发生超负载，短路，负压时自动切断开关断路器符号：QF2交流接触器交流接触器是中间控制元件，可以频繁的通，断电路，可以以小电流控制大电流。

与热继电器配合使用可以对负载设备起到过载保护作用。

交流接触器由电磁机构和触头系统组成。

主触头可以痛，断主电路；辅助触头控制电路。

3热继电器热继电器在负载过载时断开电路而保护电路。

热继电器符号：FR4中间继电器中间继电器可以将一个控制信号变成多个控制信号或放大信号中间继电器的作用主要是控制接触器，和一些小功率的用电器。

中间继电器用于在控制电路中传递中间信号。

中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。

所以，它只能用于控制电路中。

它一般是没有主触点的，因为过载能力比较小。

所以它用的全部都是辅助触头，数量比较多。

5按钮按钮颜色要求1“停止”按钮和“急停”按钮必须是红色。

按下红色按钮时必须使设备停止运行或断电。

2“启动”按钮的颜色是绿色。

3:“启动”和“停止”的交替按钮必须是黑色，白色，灰色。

4“点动”按钮必须是黑色。

5“复位”按钮必须是蓝色。

当“复位”按钮有停止作用时必须是红色。

5指示灯6转换开关7行程开关。

配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W 的控制回路中。

按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。

当按下红色按钮时必须使设备停止运行或断电。

（2）“启动”按钮的颜色是绿色。

（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。

详解高压开关柜内部电气元器件及其作用配电中除外线外我们应用最多的就是开关柜（switch cabinet），开关柜是一种电气设备，是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

下列介绍应用角度划分的开关柜及其配电相关应用。

（1）进线柜又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

（3）母线联络柜也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

（4）PT柜电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

（5）隔离柜是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

（6）电容器柜也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。

按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。

当按下红色按钮时必须使设备停止运行或断电。

（2）“启动”按钮的颜色是绿色。

（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。
