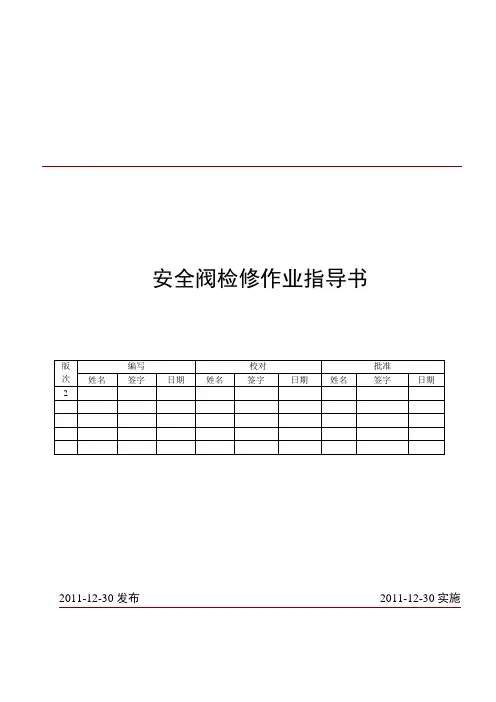

目次1 范围 (2)2 本指导书涉及的资料和图纸 (2)3 安全措施 (2)4 备品备件清单 (2)5 现场准备及工具 (3)6 检修工序及质量标准 (4)7 检修质量记录 (7)8 设备试运、调试、试验 (8)9 设备检修不符合项处理单 (10)10 完工报告单 (11)11 质量签证单 (13)12 对本作业指导书的修订建议（记录阅读、使用中发现的问题及完善建议） (14)13 设备概述 (15)安全阀检修作业指导书1 范围本作业指导书规定了1-4号炉过热器及再热器安全阀检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于一期工程过热器及再热器安全阀解体工作，安全阀布置及规格参数见本指导书序号12设备概述内容，型号分别为：（具体见设备概述）分离器(过热器入口)安全阀：1753WD过热器出口安全阀：1713WF低再入口安全阀：1705QWB高再出口安全阀：1777QWF检修地点在＃1-4炉锅炉本体。
2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
阀门设备技术标准DRESSER1700型系列弹簧式安全阀使用说明书DRESSE1700型系列弹簧式安全阀安装说明书及图纸3 安全措施3.1 严格执行《电业安全工作规程》。
3.2 检修该设备必须遵循的其他安全措施。
3.3热工相关测点、表计已拆除。
3.4锅炉停运，系统隔离，降压为零。
3.5清点所有专用工具齐全，检查合适，试验可靠。
3.6安全阀检修时严禁损伤设备及其部件。
3.7现场和工具柜工具、零部件放置有序，拆下的零部件必须妥善保管好并作好记号以便回装。
3.8所带的常用工具、量具应认真清点，绝不许遗落在设备内。

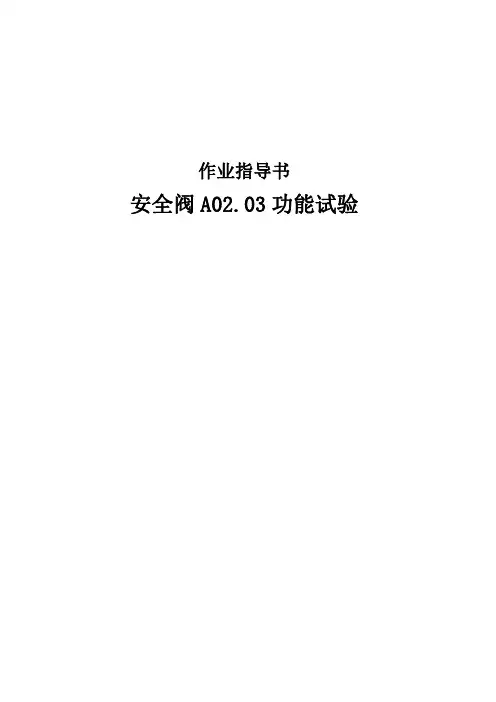

作业指导书安全阀A02.03功能试验目录一、作业介绍 (4)二、工具物料 (5)1.工具清单 (5)2.物料清单 (5)三、作业流程示意图 (6)四、作业程序、标准及示范 (7)1.班前准备 (7)2.开工准备 (7)3.工序控制 (7)4.安全阀A02.03功能试验作业 (8)一、作业介绍作业地点：动车所检修库。
适用范围：适用于380D二级修04、05车安全阀A02.03功能试验作业。
人员要求：取得《CRH岗位培训合格证》人员。
检修要求：试验安全阀A02.03功能。
符号说明：：质检员过程质检；：质检员结果质检；：作业人员拍照留存；：作业人员摄像留存；：质检员拍照留存；：质检员摄像留存；：当心触电；：注意安全；：当心坠落作业分工：本项目检修由两名机械师分1、2号位进行作业，1、2号位相互作业过程互控，为质量互控小组。
二、工具物料1.工具清单序号名称规格型号单位数量备注1头灯强光型把22对讲机通用型个23四角钥匙通用型把12.物料清单序号物料名称物料号单位数量备注1抹布张22乐泰755瓶13防护手套副24防护胶皮张2三、作业流程示意图安全阀A02.03功能试验作业开始拆卸裙板、安全阀A02.03静态检查、功能试验、安装裙板、清场等。
穿戴劳保用品、清点作业工具检查作业准备反馈信息处理填写安全阀A02.03功能试验作业录单完工整理四、作业程序、标准及示范1.班前准备按规定穿戴好劳动保护用品，参加班前点名会。
2.开工准备检查作业工具车内工装设备、检测器具、工具清单，须齐全、状态良好，发生异常情况时通知工长处理。
3.工序控制确保安全阀A02.03功能试验作业在规定时间内全部完毕。
4.安全阀A02.03功能试验作业序号作业项目作业内容作业标准作业工具作业材料作业图示1工前准备准备作业工具及作业材料；确认安全条件。
准备齐全，状态良好；确认作业车组在静止、停稳状态，安全号志已设置。
对讲机2拆卸裙板使用四角钥匙打开主空压机相应位置处裙板。
信工程检测有限公司安全阀维修校验作业指导书编制：审核：批准：文件编号：CEX-ZY-A/0发布日期：2016年01月10日实施日期：2016年01月15日受控状态：受控号：版本： A/0编写：席赓审核：刘益云批准：康鹏目录第一部分安全阀校验工作程序 (1)第二部分安全阀校验操作规程 (4)第三部分安全阀弹簧检查检测规程 (7)第四部分安全阀检修工艺规程 (8)第五部分安全阀在线校验规则 (14)第六部分安全阀校验报告填写要求及说明 (19)第七部分安全阀校验标准 (21)附录一安全阀校验委托单 (25)附录二安全阀校验通知单 (27)附录三安全阀校验记录 (28)附录四安全阀校验报告 (30)第一部分安全阀校验工作程序一、为保证安全阀的校验质量，特制订安全阀校验工作程序。
二、本程序适用于在用锅炉压力容器、压力管道上的安全阀冷态校验。
三、用户委托用户在送校安全阀时，必须有检验员开具的安全阀校验通知单或填写安全阀校验委托单并签字盖章。
四、接受委托1、校验员应对被校验安全阀进行外观检查，核查安全阀校验通知单或校验委托单，其内容应齐全、正确并与实物相符方可接受委托，并在被校验安全阀显著部位，标记送校单位名称和校验编号。
2、校验员应及时填写安全阀校验登记台帐。
五、解体、清洗、维修1、被校安全阀都应进行解体、清洗或维修。
2、解体的同时进行零部件检查。
3、解体、清洗和修理情况应记载在校验记录上。
六、弹簧检查测定对安全阀弹簧的测定应符合《安全阀弹簧检查检测规程》。
七、整定压力校验1、按安全阀校验操作规程，对安全阀进行整定压力调整，整定压力调整按相关规程要求校验。
2、整定压力校验合格后应及时记录，不合格的安全阀可继续修理或按不合格安全阀处理制度进行处理。
八、密封性能试验1、整定压力调整好后，将压力降至密封试验压力，进行密封性能试验。
密封性能试验方法，按照GB/T12242-2005《安全阀密封性能试验方法》的要求进行。

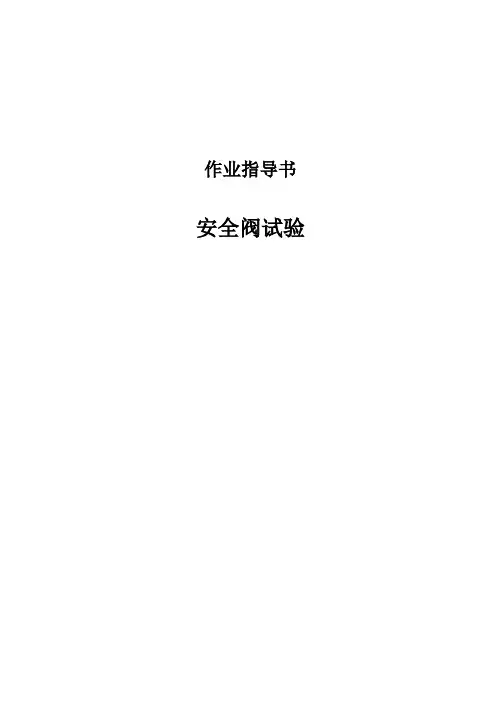

作业指导书安全阀试验目次一、作业介绍 (3)二、作业流程示意图 (4)三、作业程序、标准及示范 (5)1. 班前准备 (5)2. 开工准备 (5)3. 工序控制 (5)4. 安全阀试验 (5)5 设备故障处置 (6)6. 质量反馈处置 (6)7. 完工要求 (6)四、工装设备、检测器具及材料 (7)一、作业介绍作业地点：检修车间内制动组。
适用范围：适用于铁路货车段修安全阀试验作业。
上道作业：安全阀检修作业。
下道作业：安全阀存储作业。
人员要求：本岗位作业须由制动钳工完成，作业人员上岗前要进行岗前培训，并持有《岗位培训合格证》，上岗人员须持证上岗。
作业要点：劳动防护用品穿戴整齐；开工前全面检查工具、材料状态确认性能良好无故障；检查测量具计量检定不过期；安全阀放入指定地点；搬运配件时，应拿稳放平，避免掉落伤人；完工进行整理，清扫场地。
三、作业程序、标准及示范1. 班前准备按规定穿戴好劳动保护用品，参加班前点名会。
2. 开工准备按《工装设备、检测器具、工具及材料》清单检查工装工具、样板量具及材料状态，须齐全、良好；对安全阀试验设备按规定进行日常性能校验。
发生异常情况时通知工长处理。
3. 工序控制检查球安全阀除尘、除锈、污垢清理彻底干净。
4. 安全阀试验4.1在试验台上旋转调整螺套，安全阀须在压力升至190kPa前排风，降至160kPa前停止排风，使用防锈检漏剂检查安全阀各部，不得漏泄。
安装螺帽后，重复试验1～2次。
4.2组装试验合格后进行铅封，须用直径0.4.2～0.9mm铁丝铅封，铅封检修单位代号须明显。
4.3螺帽须紧固，不得松动。
4.4 涂打标识涂刷黑色底漆时须避开安全阀排气孔，防止油漆流入安全阀排气孔。
涂打白色“190Kpa”试验标记时需紧贴安全阀螺帽下沿，字号为20号黑体，涂打位置，如图1。
图15 设备故障处置工作者在设备点检和操作过程中，要注意观察设备状态，发现异常，立即停机检查处理，属于自修范围的故障由工作者处理。
安全阀的现场校验与调整范本一、准备工作1. 核对安全阀的型号、规格和设置参数，确保与设备设计符合。
2. 准备必要的仪器和工具，包括压力计、温度计、螺丝刀和扳手等。
3. 检查安全阀的密封状态，确保无泄漏和损坏。
二、现场校验1. 检查安全阀的安装位置和接口，确保符合规范要求。
2. 清洁安全阀和周围环境，确保无杂质和污染。
3. 使用压力计检测安全阀起动压力和回位压力，确保符合设定值。
4. 检查安全阀的开启高度和流量系数，确保在设备设计范围内。
5. 使用温度计检测安全阀的排气温度，确保不超过设备允许的温度上限。
三、调整过程1. 使用螺丝刀或扳手调整安全阀的调节螺母，逆时针调大起动压力，顺时针调小起动压力。
2. 调整安全阀的弹簧力，以增加或减小回位压力。
3. 检查调整后的起动压力和回位压力，确保符合设定值。
4. 如果必要，可以更换或清洁安全阀的密封件，以确保密封性。
5. 重新校验安全阀的开启高度和流量系数，确保在合理范围内。
6. 检查调整后的安全阀的排气温度，确保不超过允许的温度上限。
四、检验结果记录1. 记录安全阀的型号、规格和设置参数。
2. 记录校验过程中的压力、温度和调整数值。
3. 记录安全阀的校验结果，包括起动压力、回位压力、开启高度和流量系数等。
4. 如发现异常情况或需要进一步处理的问题，应记录并采取相应措施。
5. 在记录中注明校验人员的姓名和日期。
五、校验报告和建议1. 根据校验结果，编制校验报告，包括校验方法、数据和结果等。
2. 根据校验结果，提出必要的修复或更新建议。
3. 将校验报告和建议提交给相关部门或负责人，以便采取进一步行动。
六、安全阀的定期维护与检验1. 定期检查安全阀的密封状态，如有泄漏或损坏应及时修复或更换。
2. 定期校验安全阀的起动压力、回位压力和流量系数等参数，确保其性能符合要求。
3. 定期清洁安全阀和周围环境，预防杂质和污染对安全阀的影响。
4. 定期记录安全阀的维护和检验情况，便于追溯和监测。
编号：MC-QTD A01No.安全阀在线校验作业指导书编写：审核：批准：实施日期：安全阀在线校验作业指导书一、在线校验目的：校验安全阀的整定压力。
二、合用范围：合用于所有弹簧式安全阀的在线校验工作。
三、标准依据：《安全阀安全技术监察规程》 (TSG ZF001-2022)《电站锅炉安全阀技术规程》 (DL/T 959-2022)四、资质、职责及权限1、人员资质工作人员需是专业从事阀门类设备检修人员且通过技能资格审查。
2、人员资质和劳动力计划。
从事安全阀检修校验的人员必须取得国家质量监督检验检疫总局特种设备安全监察局颁发的安全阀维修作业人员证书 F1、F2。
3、单位资质安全阀在线校验调整工作的企业必须有国务院特种设备安全监督管理部门的国家质量监督检验检疫总局核准的特种设备检验检测机构，并取得“安全阀校验机构 FD1、FD2”资质证书的企业进行。
4、职责及权限施工负责人: 组织得当、分工明确、对安全、质量负责。
指定专人做好记录，确保记录真实、准确、工整。
监护人：按规定要求对检修工的安全进行监护。
QC 人员负责项目质量验收、签证。
五、安全阀在线校验规则为保证安全阀动作可靠，普通情况下，条件允许时尽量进行在线校验。
鉴于现场校验的特点，为统一校验操作，确保人身及设备安全，特制定本规程。
(一) 现场校验人员应当在设备操作、在线检测装置使用以及现场问题处理等方面受过专业培训并取得特种设备作业人员证书，并会同用户有关人员共同到场进行，有可能时，请检验人员一起参加。
(二) 现场校验项目：1、根据现场校验的特点，普通校验整定压力，对排放压力可不做测定记录，对密封性能普通不做试验。
2、在线检查包括以下内容：(1)安全阀安装是否正确；(2)安全阀的资料是否齐全(铭牌、质量证明文件、安装号、校验记录及报告)；(3)安全阀外部调节机构的铅封是否完好；(4)有无影响安全阀正常功能的因素；(5)必须设置截断阀的情况时，其安全阀进口前和出口后的截断阀铅封是否完好并处于正常开启位置；(6)安全阀有无泄漏；(7)安全阀外表有无腐蚀情况；(8)提升装置(扳手)动作有效，并且处于适当位置；(9)安全阀外部相关附件完整无损并且正常。
编号：MC-QTD A01
No.
安全阀
在线校验作业指导书
编写：
审核：
批准：
实施日期：
安全阀在线校验作业指导书
一、在线校验目的：
校验安全阀的整定压力。
二、适用范围：
适用于所有弹簧式安全阀的在线校验工作。
三、标准依据：
《安全阀安全技术监察规程》（TSG ZF001-2006）
《电站锅炉安全阀技术规程》（DL/T 959-2014）
四、资质、职责及权限
1、人员资质
工作人员需是专业从事阀门类设备检修人员且通过技能资格审查。
2、人员资质和劳动力计划。
从事安全阀检修校验的人员必须取得国家质量监督检验检疫总局特种设备安全监察局颁发的安全阀维修作业人员证书F1、F2。
3、单位资质
安全阀在线校验调整工作的企业必须有国务院特种设备安全监督管理部门的国家质量监督检验检疫总局核准的特种设备检验检测机构，并取得“安全阀校验机构FD1、FD2”资质证书的企业进行。
4、职责及权限
施工负责人: 组织得当、分工明确、对安全、质量负责。
指定专人做好记录，确保记录真实、准确、工整。
监护人：按规定要求对检修工的安全进行监护。
QC人员负责项目质量验收、签证。
五、安全阀在线校验规则
为保证安全阀动作可靠，一般情况下，条件允许时尽量进行在线校验。
鉴于现场校验的特点，为统一校验操作，确保人身及设备安全，特制定本规程。
（一）现场校验人员应当在设备操作、在线检测装置使用以及现场问题处理等方面受过专业培训并取得特种设备作业人员证书，并会同用户有关人员共同到场进行，有可能时，请检验人员一起参加。
（二）现场校验项目：
1、根据现场校验的特点，一般校验整定压力，对排放压力可不做测定记录，对密封
性能一般不做试验。
2、在线检查包括以下内容：
（1）安全阀安装是否正确；
（2）安全阀的资料是否齐全（铭牌、质量证明文件、安装号、校验记录及报告）；
（3）安全阀外部调节机构的铅封是否完好；
（4）有无影响安全阀正常功能的因素；
（5）必须设置截断阀的情况时，其安全阀进口前和出口后的截断阀铅封是否完好并
处于正常开启位置；
（6）安全阀有无泄漏；
（7）安全阀外表有无腐蚀情况；
（8）提升装置（扳手）动作有效，并且处于适当位置；
（9）安全阀外部相关附件完整无损并且正常。
（三）在线检测方法：
1、采用被保护系统及其压力进行试验；
2、采用其它压力源进行试验；
3、采用辅助开启装置进行试验。
（四）校验前准备：
1、校验员应对现场有关设备及工艺系统情况作必要的了解。
2、用户有关人员应提出安全阀所在设备或管道等装置升压、降压的合理方案，校验员及检验员应对方案的可靠性给予确认。
（1）对容器及管道等装置应着重了解内部介质的特性。
对有毒易燃、易爆介质应着重检查安全阀开启时排放介质的回收或处理措施，是否有可靠的防护手段。
（2）对蒸汽锅炉一般应控制在中低水位时升压；当达到开启或排放压力后一般采用停鼓、引风机及开给水泵方法降压，因此须确保水位计指示及鼓、引风机控制正常；同时应确保在排放压力下给水泵能正常给水。
3、校验用压力表应完好、准确，且在检定有效期内。
鉴于现场介质情况复杂，必要时允许使用表盘直径150mm、精度等级为1.5级的工业用压力表，其型号应满足对介质的耐腐蚀要求。
（五）外观检查：
1、检查铭牌，其规格型号和性能应符合使用要求。
2、安全阀各部件应齐全、无裂纹、无严重腐蚀和无影响安全阀正常性能的机械损伤，其中：
弹簧式安全阀应有提升手把（全封闭式除外）；
静重式安全阀应有防止重物飞脱的装置；
杠杆式安全阀应有重锤定座装置和杠杆导向套。
3、外观检查情况应在“校验记录”中记载。
六、关于使用安全阀在线检定仪整定的“整定压力”与“理论整定值”的误差：
（一）按照《电站锅炉安全阀应用导则》（DL/T959-2005）电力标准，整定压力允许在以下范围内变化：
七、试验条件：
1. 提供安全阀密封面的内、外径尺寸
2. 试验现场提供220v交流电源
3. 提供现场基础压力
4. 准备必要的安全阀调整工具
5、向乙方提供必要的操作平台、并有充足的照明。
八、试验步骤：
1．选择被测试安全阀，要求阀杆顶端有螺纹，并已知安全阀密封面尺寸。
2．部件安装：
●打开安全阀上端盖，露出阀杆顶部螺纹
●将合适的油缸垫片放置在待测安全阀的调整螺母上，然后将提升油缸置于垫片上
●将合适的力传感器（由计算机根据安全阀参数提示）置于提升油缸上，对正中心
孔
●选取适当的联接螺母，自上而下地穿过力传感器和提升油缸，拧到安全阀阀杆螺
母上，使联接螺母和力传感器之间保留3～5mm间隙
●联接提升油缸和液压控制单元之间的液压软管
●联接力传感器电缆线，如果系统接入压力传感器时，则还应联好压力传感器电缆
线
●联接计算机、采集器和液压控制单元的电源电缆
3．开始测量
●将基础压力调整到指示压力值，用安全阀在线检定仪测量（测量步骤参见附录），
得到安全阀的整定压力
●如果测得的整定压力与要求的整定压力误差大于规定值，安全阀在线检定仪系统
将提示阀门调整量，调整后再用安全阀在线检定仪测量（测量步骤参见附录），直至误差达到要求为止
●现场测试完成
4．测量结果输出
现场测试结束后，打印出测量结果和调试报告。
九、试验安全措施：
▪安全阀定压时，应通知运行人员维持机组负荷稳定，禁止超负荷运行，以防止安全阀因系统压力过高而起跳
▪所有参加安全阀校验的人员，都必须了解安全阀校验的方法和过程，听从指挥，服从分配。
▪整定安全阀处的平台、架子要齐全牢固，符合架子摆设规范。
应设计好出现异常时安全撤离路线。
▪在做安全阀在线校验时，值长应通知运行人员做好安全阀起跳的事故预想
▪如果发生安全阀起跳情况，锅炉运行人员应立即联系值长适当降压使起跳安全阀回座
▪如果在降压的情况下，安全阀仍不能回座，发生卡阻，应听从值长安排处理
十、结束工作
1、通知质检人员一起进行验收，对所有记录问题进行校对，确定无遗留缺陷。
2、工作票终结
确认检修设备完全符合标准，终结工作。
3、现场文明施工保障措施
3.1 施工现场必须保持整洁，注意个人行为，做到“工完料尽，场地清”。
3.2 施工班组必须遵守厂规，服从管理。
4、工作结束后请务必仔细填写校验记录和校验报告，连同委托单一并交由技术负责人审核签字，审核通过的报告记录交由资料管理员保管。
附件1：安全阀校验委托单及填写方法
附件2：安全阀校验报告及填写方法
附件3：安全阀校验记录及填写方法
附件1：
安全阀校验委托单
2、安全阀信息按铭牌上所示内容填写；安全阀所属设备信息按安装安全阀的设备技术资料填写。
5
安全阀校验报告
安全阀校验记录表。
