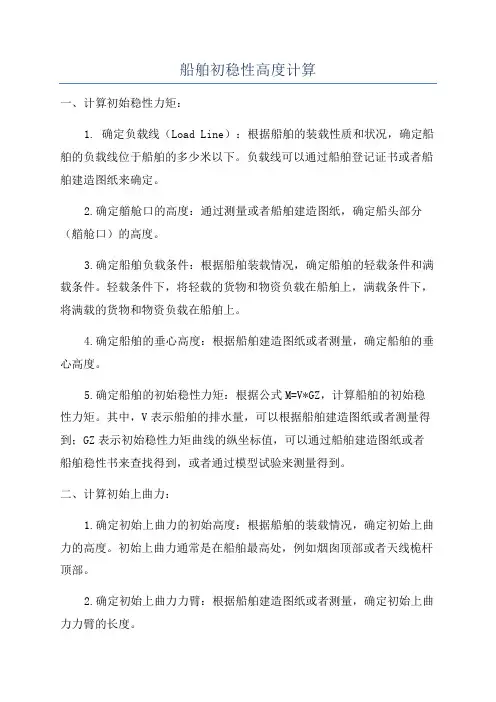

船舶初稳性高度计算一、计算初始稳性力矩：1. 确定负载线（Load Line）：根据船舶的装载性质和状况，确定船舶的负载线位于船舶的多少米以下。

负载线可以通过船舶登记证书或者船舶建造图纸来确定。

2.确定艏舱口的高度：通过测量或者船舶建造图纸，确定船头部分（艏舱口）的高度。

3.确定船舶负载条件：根据船舶装载情况，确定船舶的轻载条件和满载条件。

轻载条件下，将轻载的货物和物资负载在船舶上，满载条件下，将满载的货物和物资负载在船舶上。

4.确定船舶的垂心高度：根据船舶建造图纸或者测量，确定船舶的垂心高度。

5.确定船舶的初始稳性力矩：根据公式M=V*GZ，计算船舶的初始稳性力矩。

其中，V表示船舶的排水量，可以根据船舶建造图纸或者测量得到；GZ表示初始稳性力矩曲线的纵坐标值，可以通过船舶建造图纸或者船舶稳性书来查找得到，或者通过模型试验来测量得到。

二、计算初始上曲力：1.确定初始上曲力的初始高度：根据船舶的装载情况，确定初始上曲力的高度。

初始上曲力通常是在船舶最高处，例如烟囱顶部或者天线桅杆顶部。

2.确定初始上曲力力臂：根据船舶建造图纸或者测量，确定初始上曲力力臂的长度。

3.确定初始上曲力大小：根据公式F=M/R，计算初始上曲力的大小。

其中，M表示初始稳性力矩，可以通过上一步计算得到；R表示初始上曲力力臂的长度。

三、计算船舶的初稳性高度：船舶的初稳性高度可以通过下面的公式计算得到：H=V*(GZ-F)/F其中，H表示船舶的初稳性高度；V表示船舶的排水量；GZ表示初始稳性力矩曲线的纵坐标值；F表示初始上曲力的大小。

通过以上的计算步骤，就可以确定船舶的初稳性高度。

初稳性高度的计算对于船舶的安全和稳定至关重要。

船舶的初稳性高度一般应该保持在一定的范围内，以确保船舶在不同的负载条件下都能够保持稳定。

船舶运营者可以根据实际情况和船舶建造图纸来计算船舶的初稳性高度，并根据计算结果来调整船舶的装载情况，以确保船舶的安全和稳定。

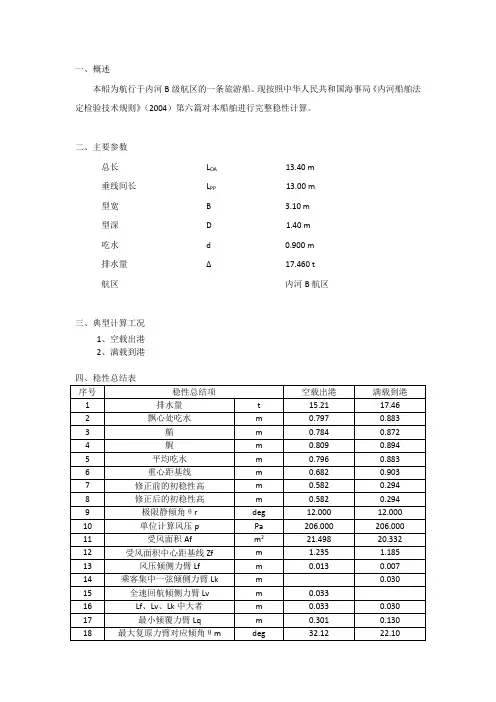

一、概述本船为航行于内河B级航区的一条旅游船。

现按照中华人民共和国海事局《内河船舶法定检验技术规则》（2004）第六篇对本船舶进行完整稳性计算。

二、主要参数总长L OA13.40 m垂线间长L PP13.00 m型宽 B 3.10 m型深 D 1.40 m吃水 d 0.900 m排水量∆17.460 t航区内河B航区三、典型计算工况1、空载出港2、满载到港五、受风面积A及中心高度Z六、旅客集中一弦倾侧力矩L KL K=1∆1−n5lb=0.030 mn lb =1.400<2.5，取nlb=1.400式中：C—系数，C=0.013lbN=0.009<0.013，取C=0.013 n—各活动处所的相当载客人数，按下式计算并取整数n=NSbl=28.000S—全船供乘客活动的总面积，m2，按下式计算：S=bl=20.000 m2b—乘客可移动的横向最大距离，b=2.000 m；l—乘客可移动的横向最大距离，b=2.000 m。

七、全速回航倾侧力矩L VL V=0.045V m2SKG−a2+a3F r d KN−m式中：Fr—船边付氏数，F r=m9.81L；Ls—所核算状态下的船舶水线长，m；d—所核算状态下的船舶型吃水，m；∆—所核算状态下的船舶型排水量，m2；KG—所核算状态下的船舶重心至基线的垂向高，m；Vm—船舶最大航速，m/s；a3—修正系数，按下式计算；a3=25F r−9当a3<0，取a3=0；当a3>1时，取a3=1；a2—修正系数，按下式计算；a2=0.9(4.0−Bs/d)当Bs/d<3.5时，取Bs/d=3.5；当Bs/d>4.0时，取Bs/d=4.0；。

山东交通学院海运学院××××××××××××××专业届别学号姓名指导教师山东交通学院海运学院二○一○年十二月杨文广载荷变化对稳性高度的影响原创声明本人杨文广郑重声明：所呈交的论文“载荷变化对稳性高度”是本人在导师周兆欣老师的指导下开展研究工作所取得的成果。

除文中特别加以标注及致谢的地方外，论文中不包括任何其他个人或集体已经发表或撰写过的研究成果，对本文的研究作出重要贡献的个人和集体均已在文中以明确的方式标明，本人完全意识到本声明的法律后果，尊重产权，为此承担一切法律责任。

论文作者：2009年6月10日山东交通学院毕业论文摘要船舶稳性是影响船舶运输安全的重要问题，稳性问题一直以来都受到航海界的重视，但在实际生产运营中仍有不少问题和误区，这不仅危及船舶的安全，也影响了船公司的经营效益，船舶的稳性问题亦时常困扰着船公司的经营，管理人员以及航海人员。

海船的稳性事故相对于其他事故而言虽然并不是最多的，但其所造成的后果是极其严重和悲惨的。

丧失稳性的船舶往往会导致连船带货一起沉没的严重后果。

而且船舶倾覆的过程较短，船上人员为此而丧失性命。

针对目前国内学者争议的问题“船舶小量改变载荷对稳性的影响”笔者作了深入研究，评议了大家有争议的两个公式，提出了新的、简便准确计算方法，指出了《船舶货运》等教科书关于少量载荷变动对稳性的影响及在定义、计算方法上存在的问题。

若按这些书中的近似计算公式计算，在某些情况下甚至会得出相反的结论，从而会影响航行安全。

关键词初稳性载荷变动初稳性高度杨文广载荷变化对稳性高度的影响AbstractShip Stability is an important safety of shipping problems, stability issues have always been of great importance to maritime sector, but in the actual production operations there are still many problems and misunderstandings, which not only endanger the safety of the ship, also affected the shipping company the operational effectiveness of the ship's stability problems are often plagued by shipping companies operating and management personnel and mariners. Ship's stability in terms of accidents relative to other incidents though not the largest, but its consequences are extremely serious and tragic. Loss of stability often leads to even ship with a cargo ship sank with serious consequences. And the ship capsized during a short crew lost their lives for this purpose.For the current controversial issue of domestic scholars, "a small change in the ship impact loading on stability," the author made a thorough study of the controversial comments of the two formulas we presented a new, simple, accurate method of calculation that the "cargo ship "and other books on the small amount of load changes on the stability of and in the definition, calculation method problems. In terms of the approximate calculation formula in the book, and in some cases even come to the opposite conclusion, which will affect the safety of navigation.Keywords：Metacentric Load changes Metacentric height山东交通学院毕业论文目录1前言 (6)2小量装卸常规计算方法法 (7)2.1《船舶货运》课本推荐的计算方法 (8)2.2 按直壁船舷推导关系式 (9)3推荐的计算方法 (11)4结论 (14)致谢 (15)参考文献 (16)杨文广载荷变化对稳性高度的影响1 前言在拉迪奇和范吉门特著述的教科书“船舶驾驶员对船舶稳性和吃水差须知”一节中，把船舶的稳性描述为：“船舶所受外力的作用发生倾斜之后恢复其原来位置的趋势。

船舶静力学计算及稳性衡准系统V4.0(0406)WH00033* * * * * * * * * * * * * * * ** * * * * * * * * * * * * * * * * * * * * * * * * ** ** ** 船舶完整稳性计算书** ** ** * * * * * * * * * * * * * * ** * * * * * * * * * * * * * * * * * * * * * * * * *船名: 杨小城船数据库名: 杨小城船.mdy图纸号:委托单位:计算标识:计算单位: 扬州华海船舶设计有限公司计算签名:审核签名:批准签名:计算日期: 2009 年04 月11 日程序编制单位: 中国船级社武汉规范研究所船舶稳性计算书CALCULTION ON STABILITY一概述１选用规范: 2004年版《内河船舶法定检验技术规则》第六篇稳性（以下简称《规则》）２船舶种类: 干货船---- 货船３航区: Ｊ２级航段, Ａ级航区４主要要素:船长L -------------------- 110.000 m垂线间长Lp -------------------- 106.300 m型宽 B -------------------- 19.200 m型深 D -------------------- 7.060 m设计吃水T -------------------- 6.300 m舭龙骨面积Ab -------------------- 0.000 m^2设计航速Vm -------------------- 16.000 km/h水的重量密度r -------------------- 1.000 t/m^3船型特征TYPE -------------------- 常规船型５计算说明: 本计算书用静水力数据计算进水位置极限静倾位置项目垂向坐标纵向坐标横向坐标垂向坐标纵向坐标横向坐标单位(m) (m) (m) (m) (m) (m)位置 1 7.580 -41.210 7.600 7.080 0.000 9.600６结论: 本船完整稳性满足《规则》要求二使用说明１稳性计算书中所取的装载情况是船舶设计的基本情况,若船舶在营运中的实际装载超过稳性计算书中的基本情况时,应在船舶出航前核算稳性,以保证船舶的航行安全.２船舶稳性不符合规范要求而必须采用永久性水压载时,须征得用船单位和验船部门的同意,并采取有效措施,以保证压载的可靠性.３稳性计算虽已符合规范要求,但船长仍应注意船舶装载,气象和水文情况,并谨慎驾驶.４在使用最大许用重心高度曲线(没有计入自由液面影响)来判断船舶稳性是否满足规范要求时,应根据具体装载情况计入自由液面影响.三船舶稳性总结表序号项目单位符号与公式满载出港满载到港满载出港1 排水量t △11475.000 11409.300 11679.0002 计算吃水m d 6.000 5.968 6.1003 艏吃水m Tf 6.553 6.610 6.6684 艉吃水m Ta 5.490 5.375 5.5765 重心垂向坐标m KG 4.312 4.293 4.3156 初稳性高度(未修正) m GMo 4.214 4.247 4.1657 初稳性高度(修正后) m GM1 4.202 4.236 4.1548 进水角deg Qj 11.334 11.570 10.6039 极限静倾角deg Qr 6.396 6.588 5.80010 基本初稳性要求值m GMk 0.200 0.200 0.20011 初稳性衡准数Kh 21.012 21.178 20.76812 最大复原力臂对应角deg Qm 25.990 26.414 25.08913 最大力臂对应角要求值deg Qmk ----- ----- -----14 最大力臂对应角衡准数Klm ----- ----- -----15 最大复原力臂m lm 0.9977 1.0338 0.924316 最大复原力臂要求值m lmk ----- ----- -----17 最大复原力臂衡准数Kl ----- ----- -----18 进水角对应复原力臂m lj 0.7418 0.7719 0.676019 复原力臂要求值m lk ----- ----- -----20 复原力臂衡准数Klu ----- ----- -----21 稳性面积(实取) rad.m ldu 0.0781 0.0834 0.066722 稳性面积要求值rad.m Ad 0.0637 0.0634 0.064423 稳性面积衡准数Kldo 1.227 1.314 1.03624 消失角deg Qv 76.515 77.448 75.38425 消失角要求值Qvk ----- ----- -----26 消失角衡准数Kv ----- ----- -----27 进水角要求值Qjk ----- ----- -----28 进水角衡准数Koj ----- ----- -----29 横摇角deg Q1 5.898 5.911 5.90030 最小倾覆力臂m lq 0.1861 0.1990 0.155531 最小倾覆力臂m lqo 0.3975 0.4131 0.362932 风压倾侧力臂m lf 0.0025 0.0026 0.002433 风压稳性衡准数K 74.077 77.678 65.72234 水流倾侧力臂m lj 0.0281 0.0280 0.027135 急流稳性衡准数Kj 14.154 14.735 13.40936 回航倾侧力矩kN.m Mr 1483.178 1470.851 1470.07137 回航静倾角计算值deg Qrk 0.250 0.183 0.24338 回航静倾角衡准数Kor 25.623 35.929 23.88539 完整稳性衡准结论满足满足满足序号项目单位符号与公式满载到港空载出港空载到港1 排水量t △11613.300 1609.000 1543.3002 计算吃水m d 6.068 0.995 0.9593 艏吃水m Tf 6.724 0.604 0.6854 艉吃水m Ta 5.462 1.371 1.2225 重心垂向坐标m KG 4.296 3.063 2.8706 初稳性高度(未修正) m GMo 4.198 29.626 30.8477 初稳性高度(修正后) m GM1 4.187 28.139 29.2978 进水角deg Qj 10.839 77.344 78.1669 极限静倾角deg Qr 5.992 14.000 14.00010 基本初稳性要求值m GMk 0.200 0.200 0.20011 初稳性衡准数Kh 20.934 140.693 146.48412 最大复原力臂对应角deg Qm 25.553 23.089 23.09613 最大力臂对应角要求值deg Qmk ----- ----- -----14 最大力臂对应角衡准数Klm ----- ----- -----15 最大复原力臂m lm 0.9596 4.7620 4.891616 最大复原力臂要求值m lmk ----- 0.2500 0.250017 最大复原力臂衡准数Kl ----- 19.048 19.56618 进水角对应复原力臂m lj 0.7048 1.8458 1.957319 复原力臂要求值m lk ----- ----- -----20 复原力臂衡准数Klu ----- ----- -----21 稳性面积(实取) rad.m ldu 0.0715 1.4711 1.521822 稳性面积要求值rad.m Ad 0.0642 ----- -----23 稳性面积衡准数Kldo 1.114 ----- -----24 消失角deg Qv 76.400 100.981 103.75025 消失角要求值Qvk ----- ----- -----26 消失角衡准数Kv ----- ----- -----27 进水角要求值Qjk ----- ----- -----28 进水角衡准数Koj ----- ----- -----29 横摇角deg Q1 5.914 9.132 8.96830 最小倾覆力臂m lq 0.1679 3.1344 3.251731 最小倾覆力臂m lqo 0.3781 4.0825 4.205732 风压倾侧力臂m lf 0.0024 0.1021 0.106933 风压稳性衡准数K 69.622 30.712 30.41034 水流倾侧力臂m lj 0.0270 0.0628 0.058435 急流稳性衡准数Kj 13.996 65.007 72.02136 回航倾侧力矩kN.m Mr 1458.226 408.202 367.02737 回航静倾角计算值deg Qrk 0.178 0.091 0.03838 回航静倾角衡准数Kor 33.644 154.109 365.36539 完整稳性衡准结论满足满足满足四最大许用重心高度曲线( 没有计入自由液面影响单位: m )序号项目＼排水量(t) 900.000 1800.000 2700.000 3600.000 4500.0001 风压稳性衡准要求31.205 25.668 19.274 15.496 13.5402 急流稳性衡准要求30.000 25.235 17.247 13.765 12.2673 最大力臂对应角衡准要求----- ----- ----- ----- -----4 最大复原力臂衡准要求----- ----- ----- ----- -----5 复原力臂衡准要求----- ----- ----- ----- -----6 稳性面积衡准要求32.567 22.953 16.773 13.801 12.3367 消失角衡准要求----- ----- ----- ----- -----8 初稳性衡准要求53.212 29.462 20.137 16.188 13.6319 回航静倾角衡准要求24.921 21.393 18.029 15.405 13.509∑最大许用重心高度曲线24.921 21.393 16.773 13.765 12.267序号项目＼排水量(t) 5400.000 6300.000 7200.000 8100.000 9000.0001 风压稳性衡准要求12.234 11.236 10.442 9.802 9.2422 急流稳性衡准要求11.290 10.464 9.733 9.078 8.5513 最大力臂对应角衡准要求----- ----- ----- ----- -----4 最大复原力臂衡准要求----- ----- ----- ----- -----5 复原力臂衡准要求----- 10.713 9.924 9.153 -----6 稳性面积衡准要求11.430 ----- ----- ----- 8.2787 消失角衡准要求----- ----- ----- ----- -----8 初稳性衡准要求12.019 10.898 10.070 9.459 9.0199 回航静倾角衡准要求12.063 10.933 10.104 9.526 9.078∑最大许用重心高度曲线11.290 10.464 9.733 9.078 8.278序号项目＼排水量(t) 9900.000 10800.000 11700.000 12600.000 13500.0001 风压稳性衡准要求8.928 8.570 8.067 7.495 0.0002 急流稳性衡准要求8.157 7.765 7.293 6.929 -----3 最大力臂对应角衡准要求----- ----- ----- ----- -----4 最大复原力臂衡准要求----- ----- ----- ----- -----5 复原力臂衡准要求----- ----- ----- ----- -----6 稳性面积衡准要求7.559 6.511 4.451 0.000 0.0007 消失角衡准要求----- ----- ----- ----- -----8 初稳性衡准要求8.708 8.477 8.275 8.054 7.7629 回航静倾角衡准要求8.727 8.409 7.923 7.621 5.995∑最大许用重心高度曲线7.559 6.511 4.451 0.000 0.000五受风面积计算侧投影面积形心高度序号项目面积满实系数流线系数受风面积垂向坐标面积矩修正系数(m^2) (m^2) (m) (m^3)1 舷墙19.400 1.000 1.000 19.400 7.950 154.23 1.0002 舱口围板64.000 1.000 1.000 64.000 7.525 481.60 1.0003 货物超过围板25.000 1.000 1.000 25.000 7.900 197.50 1.0004 甲板室88.800 1.000 1.000 88.800 12.000 1065.60 1.0005 其他21.000 1.000 1.000 21.000 9.000 189.00 1.0006 非满实面积23.064 10.939 252.30 1.0007 主甲板至水线(1) 154.810 6.746 1044.40 1.0008 主甲板至水线(2) 158.330 6.730 1065.50 1.0009 主甲板至水线(3) 143.878 6.798 978.15 1.00010 主甲板至水线(4) 147.399 6.782 999.61 1.00011 主甲板至水线(5) 698.120 4.229 2952.03 1.00012 主甲板至水线(6) 701.869 4.211 2955.71 1.000----------------------------------------------------------------------------------------------1 满载出港396.073 8.545 3384.63 1.0002 满载到港399.593 8.523 3405.73 1.0003 满载出港385.142 8.616 3318.38 1.0004 满载到港388.662 8.593 3339.84 1.0005 空载出港939.383 5.634 5292.26 1.0006 空载到港943.133 5.615 5295.94 1.000----------------------------------------------------------------------------------------------满载出港∑= (1)+(2)+(3)+(4)+(5)+(6)+(7)满载到港∑= (1)+(2)+(3)+(4)+(5)+(6)+(8)满载出港∑= (1)+(2)+(3)+(4)+(5)+(6)+(9)满载到港∑= (1)+(2)+(3)+(4)+(5)+(6)+(10)空载出港∑= (1)+(2)+(3)+(4)+(5)+(6)+(11)空载到港∑= (1)+(2)+(3)+(4)+(5)+(6)+(12)六自由液面修正计算1. 舱柜尺寸序号舱名舱类说明体积长度宽度高度密度载量系数惯性矩横倾力矩(30)(m^3) (m) (m) (m) (t/m^3) (m^4) (kN.m)1 燃油舱柜单舱93.60 2.750 8.800 3.890 0.840 0.730 156.2 681.04 X2 艉尖舱单舱422.40 4.400 18.340 6.460 1.000 0.200 2261.9 7380.14 X 2. 初稳性高度修正计算序号舱名舱类说明惯性矩满载出港满载到港满载出港1 燃油舱柜单舱156.2 0.011 0.011 0.0112 艉尖舱单舱2261.9 ----- ----- -----------------------------------------------------------------------------------------------对初稳性高度修正（m ）0.011 0.011 0.011序号舱名舱类说明惯性矩满载到港空载出港空载到港1 燃油舱柜单舱156.2 0.011 0.082 0.0852 艉尖舱单舱2261.9 ----- 1.406 1.466------------------------------------------------------------------------------------------对初稳性高度修正（m ）0.011 1.487 1.551 七各种装载稳性计算装载序号: 1载况名称: 满载出港载况附加说明: 不计算特殊稳性衡准______________________________________________________________________________________________1. 重量重心计算垂向坐标纵向坐标横向坐标序号项目重量力臂重量矩力臂重量矩力臂重量矩(t) (m) (t.m) (m) (t.m) (m) (t.m)1 空船1450.000 2.850 4132.50 -1.165 -1689.25 0.000 0.002 船员及行李 2.000 12.800 25.60 -44.400 -88.80 0.000 0.003 备品 5.000 12.500 62.50 -43.000 -215.00 0.000 0.004 清水10.000 14.600 146.00 -48.250 -482.50 -6.170 -61.705 货物9950.000 4.500 44775.00 0.400 3980.00 0.000 0.006 燃油55.000 5.800 319.00 -49.840 -2741.20 0.000 0.007 滑油 3.000 5.200 15.60 -48.450 -145.35 0.000 0.00满载出港11475.000 4.312 49476.20 -0.120 -1382.10 -0.005 -61.70 2. 浮态和初稳性高度水线船长Lw ------------- 108.618 m 初始横倾角Qo --------- 0.073 deg水线船宽Bs ------------- 19.200 m 进水角Qj --------- 11.334 deg计算吃水 d ------------- 6.000 m 极限静倾角Qr --------- 6.396 deg艏吃水Tf ------------- 6.553 m 初稳性高度(未修正)GMo ----- 4.214 m艉吃水Ta ------------- 5.490 m 自由液面修正量△GM ----- 0.011 m 最小干舷 F ------------- 1.060 m 初稳性高度(修正后)GM1 ----- 4.202 m受风面积Af ------------- 396.073 m^2 面积形心垂向坐标Zf ----- 8.545 m方型系数Cb ------------- 0.933 进水位置------------- 位置13. 复原力臂曲线角度形状稳性力臂自由液面修正值复原力臂(修正后) 动稳性力臂(deg) ( m ) ( m ) ( m ) (m.rad)0.00 0.0000 0.0000 -0.0054 0.00005.00 0.7332 0.0010 0.3511 0.015310.00 1.4315 0.0020 0.6755 0.061015.00 2.0051 0.0030 0.8810 0.129820.00 2.4536 0.0041 0.9699 0.211025.00 2.8291 0.0053 0.9969 0.297130.00 3.1516 0.0060 0.9852 0.383735.00 3.4337 0.0064 0.9499 0.468340.00 3.6763 0.0066 0.8942 0.549045.00 3.8738 0.0066 0.8147 0.623750.00 4.0290 0.0065 0.7163 0.690655.00 4.1417 0.0063 0.6005 0.748260.00 4.2163 0.0061 0.4737 0.795165.00 4.2509 0.0057 0.3354 0.830470.00 4.2513 0.0053 0.1927 0.853575.00 4.2160 0.0049 0.0451 0.863980.00 4.1468 0.0044 -0.1046 0.86134. 初稳性高度和复原力臂曲线的衡准计算初稳性高度(修正后)GM1 ----- 4.202 m 进水角Qj ------- 11.334 deg基本初稳性要求值GMk ----- 0.200 m 进水角对应复原力臂lj ----- 0.7418 m 初稳性衡准数Kh ----- 21.012 进水角对应稳性面积Adj ----- 0.0781 rad.m最大复原力臂对应角Qm ----- 25.990 deg 最大复原力臂lm ------- 0.9977 m 最大力臂对应角要求值Qmk----- ----- deg 最大复原力臂要求值lmk ----- ----- m最大力臂对应角衡准数Klm----- ----- 最大复原力臂衡准数Kl ----- -----消失角Qv ----- 76.515 deg 稳性面积(实取) ldu ----- 0.0781 rad.m消失角要求值Qvk ----- ----- deg 稳性面积要求值Ad ----- 0.0637 rad.m 消失角衡准数Kv ----- ----- 稳性面积衡准数Kldo ----- 1.2275. 稳性衡准数计算横摇自摇周期To ------- 7.239 s 系数C1 ------- 0.0850系数(实取) C2 ------- 0.3968 系数(实取) C3 ------- 0.0114系数C4 ------- 1.0000 横摇角Q1 ------- 5.898 deg进水角Qj ------- 11.334 deg 进水角对应动稳性力臂ldj----- 0.0781 rad.m极限动倾角(不计横摇)Qdm----- 45.898 deg 极限动倾角对应动力臂ldm----- 0.6363 rad.m 横倾角(实取) Qu ------- 11.334 deg 最小倾覆力臂lqo ------- 0.3975 m横摇幅度Qp ------- 5.971 deg 横摇幅度对应动稳性力臂ldp--- 0.0224 rad.m 极限动倾角(计横摇)Qdm ----- 51.256 deg 极限动倾角对应动力臂ldm --- 0.7059 rad.m 横倾角(实取) Qu ------- 11.334 deg 最小倾覆力臂lq ------- 0.1861 m受风面积Af ------- 396.073 m^2 面积形心垂向坐标Zf ------- 8.545 m系数ao ------- 1.000 单位计算风压值P ------- 280.405 Pa风压倾侧力臂lf ------- 0.0025 m 风压稳性衡准数Kf ------- 74.077急流系数Cj ------- 0.377 系数a1 ------- 0.028水流倾侧力臂lj ------- 0.0281 m 急流稳性衡准数Kj ------- 14.154佛氏数Fr ------- 0.136 系数a2 ------- 0.450系数a3 ------- 0.000 回航倾侧力臂lr ------- 0.0132 m回航静横倾角Qr ------- 0.250 deg 回航静倾角衡准数Kor ------- 25.6236. 结论: 满足《规则》要求装载序号: 2载况名称: 满载到港载况附加说明: 不计算特殊稳性衡准______________________________________________________________________________________________ 1. 重量重心计算垂向坐标纵向坐标横向坐标序号项目重量力臂重量矩力臂重量矩力臂重量矩(t) (m) (t.m) (m) (t.m) (m) (t.m)1 空船1450.000 2.850 4132.50 -1.165 -1689.25 0.000 0.002 船员及行李 2.000 12.800 25.60 -44.400 -88.80 0.000 0.003 货物9950.000 4.500 44775.00 0.400 3980.00 0.000 0.004 备品(9) 0.500 12.000 6.00 -43.000 -21.50 0.000 0.005 清水(9) 1.000 14.000 14.00 -48.250 -48.25 -6.170 -6.176 燃油(9) 5.500 4.320 23.76 -49.840 -274.12 0.000 0.007 滑油(9) 0.300 4.330 1.30 -48.450 -14.54 0.000 0.00满载到港11409.300 4.293 48978.16 0.162 1843.55 -0.001 -6.172. 浮态和初稳性高度水线船长Lw ------------- 108.607 m 初始横倾角Qo --------- 0.007 deg水线船宽Bs ------------- 19.200 m 进水角Qj --------- 11.570 deg计算吃水 d ------------- 5.968 m 极限静倾角Qr --------- 6.588 deg艏吃水Tf ------------- 6.610 m 初稳性高度(未修正)GMo ----- 4.247 m艉吃水Ta ------------- 5.375 m 自由液面修正量△GM ----- 0.011 m最小干舷 F ------------- 1.092 m 初稳性高度(修正后)GM1 ----- 4.236 m受风面积Af ------------- 399.593 m^2 面积形心垂向坐标Zf ----- 8.523 m方型系数Cb ------------- 0.933 进水位置------------- 位置13. 复原力臂曲线角度形状稳性力臂自由液面修正值复原力臂(修正后) 动稳性力臂(deg) ( m ) ( m ) ( m ) (m.rad)0.00 0.0000 0.0000 -0.0005 0.00005.00 0.7350 0.0010 0.3594 0.015910.00 1.4398 0.0020 0.6919 0.062615.00 2.0205 0.0031 0.9059 0.133220.00 2.4737 0.0042 1.0009 0.216925.00 2.8522 0.0053 1.0322 0.305930.00 3.1764 0.0061 1.0236 0.395735.00 3.4594 0.0065 0.9904 0.483840.00 3.7021 0.0066 0.9358 0.568045.00 3.8989 0.0067 0.8566 0.646450.00 4.0527 0.0066 0.7575 0.716955.00 4.1633 0.0064 0.6403 0.778060.00 4.2355 0.0061 0.5116 0.828365.00 4.2672 0.0058 0.3707 0.866970.00 4.2646 0.0054 0.2252 0.892975.00 4.2261 0.0049 0.0746 0.906080.00 4.1536 0.0044 -0.0784 0.90594. 初稳性高度和复原力臂曲线的衡准计算初稳性高度(修正后)GM1 ----- 4.236 m 进水角Qj ------- 11.570 deg基本初稳性要求值GMk ----- 0.200 m 进水角对应复原力臂lj ----- 0.7719 m 初稳性衡准数Kh ----- 21.178 进水角对应稳性面积Adj ----- 0.0834 rad.m最大复原力臂对应角Qm ----- 26.414 deg 最大复原力臂lm ------- 1.0338 m 最大力臂对应角要求值Qmk----- ----- deg 最大复原力臂要求值lmk ----- ----- m最大力臂对应角衡准数Klm----- ----- 最大复原力臂衡准数Kl ----- -----消失角Qv ----- 77.448 deg 稳性面积(实取) ldu ----- 0.0834 rad.m消失角要求值Qvk ----- ----- deg 稳性面积要求值Ad ----- 0.0634 rad.m 消失角衡准数Kv ----- ----- 稳性面积衡准数Kldo ----- 1.3145. 稳性衡准数计算横摇自摇周期To ------- 7.222 s 系数C1 ------- 0.0853系数(实取) C2 ------- 0.3970 系数(实取) C3 ------- 0.0114系数C4 ------- 1.0000 横摇角Q1 ------- 5.911 deg进水角Qj ------- 11.570 deg 进水角对应动稳性力臂ldj----- 0.0834 rad.m极限动倾角(不计横摇)Qdm----- 46.654 deg 极限动倾角对应动力臂ldm----- 0.6706 rad.m 横倾角(实取) Qu ------- 11.570 deg 最小倾覆力臂lqo ------- 0.4131 m横摇幅度Qp ------- 5.918 deg 横摇幅度对应动稳性力臂ldp--- 0.0227 rad.m 极限动倾角(计横摇)Qdm ----- 51.930 deg 极限动倾角对应动力臂ldm --- 0.7416 rad.m 横倾角(实取) Qu ------- 11.570 deg 最小倾覆力臂lq ------- 0.1990 m受风面积Af ------- 399.593 m^2 面积形心垂向坐标Zf ------- 8.523 m系数ao ------- 1.000 单位计算风压值P ------- 280.703 Pa风压倾侧力臂lf ------- 0.0026 m 风压稳性衡准数Kf ------- 77.678急流系数Cj ------- 0.377 系数a1 ------- 0.028水流倾侧力臂lj ------- 0.0280 m 急流稳性衡准数Kj ------- 14.735佛氏数Fr ------- 0.136 系数a2 ------- 0.450系数a3 ------- 0.000 回航倾侧力臂lr ------- 0.0131 m回航静横倾角Qr ------- 0.183 deg 回航静倾角衡准数Kor ------- 35.9296. 结论: 满足《规则》要求装载序号: 3载况名称: 满载出港载况附加说明: 不计算特殊稳性衡准______________________________________________________________________________________________ 1. 重量重心计算垂向坐标纵向坐标横向坐标序号项目重量力臂重量矩力臂重量矩力臂重量矩(t) (m) (t.m) (m) (t.m) (m) (t.m)1 空船1450.000 2.850 4132.50 -1.165 -1689.25 0.000 0.002 船员及行李 2.000 12.800 25.60 -44.400 -88.80 0.000 0.003 备品 5.000 12.500 62.50 -43.000 -215.00 0.000 0.004 清水10.000 14.600 146.00 -48.250 -482.50 -6.170 -61.705 燃油55.000 5.800 319.00 -49.840 -2741.20 0.000 0.006 滑油 3.000 5.200 15.60 -48.450 -145.35 0.000 0.007 货物(9) 10154.000 4.500 45693.00 0.400 4061.60 0.000 0.00满载出港11679.000 4.315 50394.20 -0.111 -1300.50 -0.005 -61.702. 浮态和初稳性高度水线船长Lw ------------- 108.651 m 初始横倾角Qo --------- 0.073 deg水线船宽Bs ------------- 19.200 m 进水角Qj --------- 10.603 deg计算吃水 d ------------- 6.100 m 极限静倾角Qr --------- 5.800 deg艏吃水Tf ------------- 6.668 m 初稳性高度(未修正)GMo ----- 4.165 m艉吃水Ta ------------- 5.576 m 自由液面修正量△GM ----- 0.011 m最小干舷 F ------------- 0.960 m 初稳性高度(修正后)GM1 ----- 4.154 m受风面积Af ------------- 385.142 m^2 面积形心垂向坐标Zf ----- 8.616 m方型系数Cb ------------- 0.935 进水位置------------- 位置13. 复原力臂曲线角度形状稳性力臂自由液面修正值复原力臂(修正后) 动稳性力臂(deg) ( m ) ( m ) ( m ) (m.rad)0.00 0.0000 0.0000 -0.0053 0.00005.00 0.7274 0.0010 0.3451 0.015210.00 1.4045 0.0020 0.6481 0.059415.00 1.9562 0.0030 0.8314 0.124820.00 2.3908 0.0041 0.9061 0.201025.00 2.7577 0.0052 0.9243 0.281130.00 3.0752 0.0059 0.9074 0.361235.00 3.3545 0.0063 0.8690 0.438840.00 3.5965 0.0065 0.8126 0.512445.00 3.7961 0.0065 0.7349 0.580050.00 3.9555 0.0064 0.6405 0.640155.00 4.0745 0.0062 0.5308 0.691360.00 4.1568 0.0060 0.4115 0.732565.00 4.2004 0.0056 0.2820 0.762870.00 4.2102 0.0052 0.1486 0.781675.00 4.1846 0.0048 0.0107 0.788680.00 4.1256 0.0043 -0.1290 0.78344. 初稳性高度和复原力臂曲线的衡准计算初稳性高度(修正后)GM1 ----- 4.154 m 进水角Qj ------- 10.603 deg 基本初稳性要求值GMk ----- 0.200 m 进水角对应复原力臂lj ----- 0.6760 m 初稳性衡准数Kh ----- 20.768 进水角对应稳性面积Adj ----- 0.0667 rad.m最大复原力臂对应角Qm ----- 25.089 deg 最大复原力臂lm ------- 0.9243 m 最大力臂对应角要求值Qmk----- ----- deg 最大复原力臂要求值lmk ----- ----- m 最大力臂对应角衡准数Klm----- ----- 最大复原力臂衡准数Kl ----- -----消失角Qv ----- 75.384 deg 稳性面积(实取) ldu ----- 0.0667 rad.m 消失角要求值Qvk ----- ----- deg 稳性面积要求值Ad ----- 0.0644 rad.m 消失角衡准数Kv ----- ----- 稳性面积衡准数Kldo ----- 1.0365. 稳性衡准数计算横摇自摇周期To ------- 7.247 s 系数C1 ------- 0.0848系数(实取) C2 ------- 0.3939 系数(实取) C3 ------- 0.0112系数C4 ------- 1.0000 横摇角Q1 ------- 5.900 deg进水角Qj ------- 10.603 deg 进水角对应动稳性力臂ldj----- 0.0667 rad.m极限动倾角(不计横摇)Qdm----- 44.556 deg 极限动倾角对应动力臂ldm----- 0.5743 rad.m横倾角(实取) Qu ------- 10.603 deg 最小倾覆力臂lqo ------- 0.3629 m横摇幅度Qp ------- 5.972 deg 横摇幅度对应动稳性力臂ldp--- 0.0221 rad.m极限动倾角(计横摇)Qdm ----- 50.168 deg 极限动倾角对应动力臂ldm --- 0.6420 rad.m横倾角(实取) Qu ------- 10.603 deg 最小倾覆力臂lq ------- 0.1555 m受风面积Af ------- 385.142 m^2 面积形心垂向坐标Zf ------- 8.616 m系数ao ------- 1.000 单位计算风压值P ------- 279.497 Pa风压倾侧力臂lf ------- 0.0024 m 风压稳性衡准数Kf ------- 65.722急流系数Cj ------- 0.377 系数a1 ------- 0.027水流倾侧力臂lj ------- 0.0271 m 急流稳性衡准数Kj ------- 13.409佛氏数Fr ------- 0.136 系数a2 ------- 0.450系数a3 ------- 0.000 回航倾侧力臂lr ------- 0.0128 m回航静横倾角Qr ------- 0.243 deg 回航静倾角衡准数Kor ------- 23.8856. 结论: 满足《规则》要求装载序号: 4载况名称: 满载到港载况附加说明: 不计算特殊稳性衡准______________________________________________________________________________________________ 1. 重量重心计算垂向坐标纵向坐标横向坐标序号项目重量力臂重量矩力臂重量矩力臂重量矩(t) (m) (t.m) (m) (t.m) (m) (t.m)1 空船1450.000 2.850 4132.50 -1.165 -1689.25 0.000 0.002 船员及行李 2.000 12.800 25.60 -44.400 -88.80 0.000 0.003 备品(9) 0.500 12.000 6.00 -43.000 -21.50 0.000 0.004 清水(9) 1.000 14.000 14.00 -48.250 -48.25 -6.170 -6.175 燃油(9) 5.500 4.320 23.76 -49.840 -274.12 0.000 0.006 滑油(9) 0.300 4.330 1.30 -48.450 -14.54 0.000 0.007 货物(9) 10154.000 4.500 45693.00 0.400 4061.60 0.000 0.00满载到港11613.300 4.296 49896.16 0.166 1925.14 -0.001 -6.17 2. 浮态和初稳性高度水线船长Lw ------------- 108.640 m 初始横倾角Qo --------- 0.007 deg水线船宽Bs ------------- 19.200 m 进水角Qj --------- 10.839 deg计算吃水 d ------------- 6.068 m 极限静倾角Qr --------- 5.992 deg艏吃水Tf ------------- 6.724 m 初稳性高度(未修正)GMo ----- 4.198 m艉吃水Ta ------------- 5.462 m 自由液面修正量△GM ----- 0.011 m 最小干舷 F ------------- 0.992 m 初稳性高度(修正后)GM1 ----- 4.187 m受风面积Af ------------- 388.662 m^2 面积形心垂向坐标Zf ----- 8.593 m方型系数Cb ------------- 0.934 进水位置------------- 位置13. 复原力臂曲线角度形状稳性力臂自由液面修正值复原力臂(修正后) 动稳性力臂(deg) ( m ) ( m ) ( m ) (m.rad)0.00 0.0000 0.0000 -0.0005 0.00005.00 0.7293 0.0010 0.3533 0.015710.00 1.4134 0.0020 0.6648 0.061015.00 1.9721 0.0030 0.8567 0.128220.00 2.4111 0.0041 0.9372 0.206925.00 2.7807 0.0052 0.9594 0.289930.00 3.0997 0.0060 0.9452 0.373235.00 3.3799 0.0064 0.9089 0.454240.00 3.6221 0.0065 0.8537 0.531345.00 3.8211 0.0065 0.7763 0.602650.00 3.9792 0.0064 0.6813 0.666355.00 4.0961 0.0063 0.5703 0.721060.00 4.1760 0.0060 0.4491 0.765565.00 4.2167 0.0057 0.3170 0.799070.00 4.2235 0.0053 0.1808 0.820775.00 4.1948 0.0048 0.0398 0.830480.00 4.1324 0.0044 -0.1031 0.82764. 初稳性高度和复原力臂曲线的衡准计算初稳性高度(修正后)GM1 ----- 4.187 m 进水角Qj ------- 10.839 deg 基本初稳性要求值GMk ----- 0.200 m 进水角对应复原力臂lj ----- 0.7048 m 初稳性衡准数Kh ----- 20.934 进水角对应稳性面积Adj ----- 0.0715 rad.m最大复原力臂对应角Qm ----- 25.553 deg 最大复原力臂lm ------- 0.9596 m 最大力臂对应角要求值Qmk----- ----- deg 最大复原力臂要求值lmk ----- ----- m最大力臂对应角衡准数Klm----- ----- 最大复原力臂衡准数Kl ----- -----消失角Qv ----- 76.400 deg 稳性面积(实取) ldu ----- 0.0715 rad.m消失角要求值Qvk ----- ----- deg 稳性面积要求值Ad ----- 0.0642 rad.m 消失角衡准数Kv ----- ----- 稳性面积衡准数Kldo ----- 1.1145. 稳性衡准数计算横摇自摇周期To ------- 7.230 s 系数C1 ------- 0.0852系数(实取) C2 ------- 0.3941 系数(实取) C3 ------- 0.0113系数C4 ------- 1.0000 横摇角Q1 ------- 5.914 deg进水角Qj ------- 10.839 deg 进水角对应动稳性力臂ldj----- 0.0715 rad.m极限动倾角(不计横摇)Qdm----- 45.344 deg 极限动倾角对应动力臂ldm----- 0.6072 rad.m 横倾角(实取) Qu ------- 10.839 deg 最小倾覆力臂lqo ------- 0.3781 m横摇幅度Qp ------- 5.921 deg 横摇幅度对应动稳性力臂ldp--- 0.0224 rad.m 极限动倾角(计横摇)Qdm ----- 50.888 deg 极限动倾角对应动力臂ldm --- 0.6767 rad.m 横倾角(实取) Qu ------- 10.839 deg 最小倾覆力臂lq ------- 0.1679 m受风面积Af ------- 388.662 m^2 面积形心垂向坐标Zf ------- 8.593 m系数ao ------- 1.000 单位计算风压值P ------- 279.786 Pa风压倾侧力臂lf ------- 0.0024 m 风压稳性衡准数Kf ------- 69.622急流系数Cj ------- 0.377 系数a1 ------- 0.027水流倾侧力臂lj ------- 0.0270 m 急流稳性衡准数Kj ------- 13.996佛氏数Fr ------- 0.136 系数a2 ------- 0.450系数a3 ------- 0.000 回航倾侧力臂lr ------- 0.0128 m回航静横倾角Qr ------- 0.178 deg 回航静倾角衡准数Kor ------- 33.6446. 结论: 满足《规则》要求装载序号: 5载况名称: 空载出港载况附加说明: 不计算特殊稳性衡准______________________________________________________________________________________________ 1. 重量重心计算垂向坐标纵向坐标横向坐标序号项目重量力臂重量矩力臂重量矩力臂重量矩(t) (m) (t.m) (m) (t.m) (m) (t.m)1 空船1450.000 2.850 4132.50 -1.165 -1689.25 0.000 0.002 船员及行李 2.000 12.800 25.60 -44.400 -88.80 0.000 0.003 备品 5.000 12.500 62.50 -43.000 -215.00 0.000 0.004 清水10.000 14.600 146.00 -48.250 -482.50 -6.170 -61.705 燃油55.000 5.800 319.00 -49.840 -2741.20 0.000 0.006 滑油 3.000 5.200 15.60 -48.450 -145.35 0.000 0.007 压载84.000 2.700 226.80 -53.360 -4482.24 0.000 0.00空载出港1609.000 3.063 4928.00 -6.118 -9844.34 -0.038 -61.702. 浮态和初稳性高度水线船长Lw ------------- 105.164 m 初始横倾角Qo --------- 0.078 deg水线船宽Bs ------------- 18.803 m 进水角Qj --------- 77.344 deg计算吃水 d ------------- 0.995 m 极限静倾角Qr --------- 14.000 deg艏吃水Tf ------------- 0.604 m 初稳性高度(未修正)GMo ----- 29.626 m艉吃水Ta ------------- 1.371 m 自由液面修正量△GM ----- 1.487 m最小干舷 F ------------- 6.065 m 初稳性高度(修正后)GM1 ----- 28.139 m受风面积Af ------------- 939.383 m^2 面积形心垂向坐标Zf ----- 5.634 m方型系数Cb ------------- 0.789 进水位置------------- 位置13. 复原力臂曲线角度形状稳性力臂自由液面修正值复原力臂(修正后) 动稳性力臂(deg) ( m ) ( m ) ( m ) (m.rad)0.00 0.0000 0.0000 -0.0383 0.00005.00 3.1495 0.0968 2.7476 0.129310.00 4.7745 0.1951 4.0099 0.429215.00 5.6988 0.2966 4.5726 0.806520.00 6.2316 0.4028 4.7453 1.214225.00 6.5600 0.4753 4.7556 1.629430.00 6.7535 0.5107 4.6783 2.041535.00 6.8528 0.5250 4.5398 2.444040.00 6.8712 0.5261 4.3472 2.832245.00 6.8156 0.5177 4.1052 3.201350.00 6.6870 0.5020 3.8143 3.547155.00 6.4935 0.4802 3.4825 3.865760.00 6.2519 0.4532 3.1271 4.154165.00 5.9770 0.4218 2.7633 4.411170.00 5.6837 0.3863 2.4063 4.636775.00 5.3464 0.3474 2.0307 4.830580.00 4.9579 0.3055 1.6296 4.99044. 初稳性高度和复原力臂曲线的衡准计算初稳性高度(修正后)GM1 ----- 28.139 m 进水角Qj ------- 77.344 deg基本初稳性要求值GMk ----- 0.200 m 进水角对应复原力臂lj ----- 1.8458 m 初稳性衡准数Kh ----- 140.693 进水角对应稳性面积Adj ----- 4.9097 rad.m最大复原力臂对应角Qm ----- 23.089 deg 最大复原力臂lm ------- 4.7620 m 最大力臂对应角要求值Qmk----- ----- deg 最大复原力臂要求值lmk ----- 0.2500 m 最大力臂对应角衡准数Klm----- ----- 最大复原力臂衡准数Kl ----- 19.048消失角Qv ----- 100.981 deg 复原力臂(实取) lu ----- 4.7620 m消失角要求值Qvk ----- ----- deg 复原力臂要求值lk ----- ----- m消失角衡准数Kv ----- ----- 复原力臂衡准数Klu ----- -----5. 稳性衡准数计算横摇自摇周期To ------- 6.468 s 系数C1 ------- 0.1322系数(实取) C2 ------- 1.0000 系数(实取) C3 ------- 0.0289系数C4 ------- 1.0000 横摇角Q1 ------- 9.132 deg进水角Qj ------- 77.344 deg 进水角对应动稳性力臂ldj----- 4.9097 rad.m极限动倾角(不计横摇)Qdm----- 45.266 deg 极限动倾角对应动力臂ldm----- 3.2203 rad.m 横倾角(实取) Qu ------- 45.266 deg 最小倾覆力臂lqo ------- 4.0825 m横摇幅度Qp ------- 9.210 deg 横摇幅度对应动稳性力臂ldp--- 0.3767 rad.m 极限动倾角(计横摇)Qdm ----- 59.871 deg 极限动倾角对应动力臂ldm --- 4.1471 rad.m 横倾角(实取) Qu ------- 59.871 deg 最小倾覆力臂lq ------- 3.1344 m受风面积Af ------- 939.383 m^2 面积形心垂向坐标Zf ------- 5.634 m系数ao ------- 0.500 单位计算风压值P ------- 333.690 Pa风压倾侧力臂lf ------- 0.1021 m 风压稳性衡准数Kf ------- 30.712急流系数Cj ------- 0.324 系数a1 ------- 0.063水流倾侧力臂lj ------- 0.0628 m 急流稳性衡准数Kj ------- 65.007佛氏数Fr ------- 0.138 系数a2 ------- 0.000系数a3 ------- 0.000 回航倾侧力臂lr ------- 0.0259 m回航静横倾角Qr ------- 0.091 deg 回航静倾角衡准数Kor ------- 154.1096. 结论: 满足《规则》要求装载序号: 6载况名称: 空载到港载况附加说明: 不计算特殊稳性衡准______________________________________________________________________________________________ 1. 重量重心计算垂向坐标纵向坐标横向坐标序号项目重量力臂重量矩力臂重量矩力臂重量矩(t) (m) (t.m) (m) (t.m) (m) (t.m)1 空船1450.000 2.850 4132.50 -1.165 -1689.25 0.000 0.002 船员及行李 2.000 12.800 25.60 -44.400 -88.80 0.000 0.003 备品(9) 0.500 12.000 6.00 -43.000 -21.50 0.000 0.004 清水(9) 1.000 14.000 14.00 -48.250 -48.25 -6.170 -6.175 燃油(9) 5.500 4.320 23.76 -49.840 -274.12 0.000 0.006 滑油(9) 0.300 4.330 1.30 -48.450 -14.54 0.000 0.007 压载84.000 2.700 226.80 -53.360 -4482.24 0.000 0.00空载到港1543.300 2.870 4429.96 -4.289 -6618.70 -0.004 -6.172. 浮态和初稳性高度水线船长Lw ------------- 105.142 m 初始横倾角Qo --------- 0.008 deg水线船宽Bs ------------- 18.778 m 进水角Qj --------- 78.166 deg计算吃水 d ------------- 0.959 m 极限静倾角Qr --------- 14.000 deg艏吃水Tf ------------- 0.685 m 初稳性高度(未修正)GMo ----- 30.847 m艉吃水Ta ------------- 1.222 m 自由液面修正量△GM ----- 1.551 m最小干舷 F ------------- 6.101 m 初稳性高度(修正后)GM1 ----- 29.297 m受风面积Af ------------- 943.133 m^2 面积形心垂向坐标Zf ----- 5.615 m方型系数Cb ------------- 0.785 进水位置------------- 位置13. 复原力臂曲线角度形状稳性力臂自由液面修正值复原力臂(修正后) 动稳性力臂(deg) ( m ) ( m ) ( m ) (m.rad)0.00 0.0000 0.0000 -0.0040 0.00005.00 3.2351 0.1009 2.8800 0.137210.00 4.8554 0.2034 4.1497 0.449115.00 5.7609 0.3092 4.7050 0.838320.00 6.2805 0.4199 4.8752 1.257425.00 6.5976 0.4956 4.8854 1.683930.00 6.7809 0.5325 4.8099 2.107435.00 6.8702 0.5474 4.6733 2.521540.00 6.8784 0.5485 4.4819 2.921345.00 6.8139 0.5398 4.2417 3.302350.00 6.6784 0.5234 3.9537 3.660155.00 6.4806 0.5007 3.6264 3.991060.00 6.2369 0.4725 3.2766 4.292365.00 5.9626 0.4397 2.9198 4.562670.00 5.6728 0.4028 2.5714 4.802375.00 5.3397 0.3622 2.2039 5.010880.00 4.9555 0.3185 1.8095 5.18614. 初稳性高度和复原力臂曲线的衡准计算初稳性高度(修正后)GM1 ----- 29.297 m 进水角Qj ------- 78.166 deg 基本初稳性要求值GMk ----- 0.200 m 进水角对应复原力臂lj ----- 1.9573 m 初稳性衡准数Kh ----- 146.484 进水角对应稳性面积Adj ----- 5.1257 rad.m最大复原力臂对应角Qm ----- 23.096 deg 最大复原力臂lm ------- 4.8916 m 最大力臂对应角要求值Qmk----- ----- deg 最大复原力臂要求值lmk ----- 0.2500 m 最大力臂对应角衡准数Klm----- ----- 最大复原力臂衡准数Kl ----- 19.566消失角Qv ----- 103.750 deg 复原力臂(实取) lu ----- 4.8916 m消失角要求值Qvk ----- ----- deg 复原力臂要求值lk ----- ----- m消失角衡准数Kv ----- ----- 复原力臂衡准数Klu ----- -----5. 稳性衡准数计算横摇自摇周期To ------- 6.492 s 系数C1 ------- 0.1305系数(实取) C2 ------- 0.9880 系数(实取) C3 ------- 0.0289系数C4 ------- 1.0000 横摇角Q1 ------- 8.968 deg进水角Qj ------- 78.166 deg 进水角对应动稳性力臂ldj----- 5.1257 rad.m极限动倾角(不计横摇)Qdm----- 45.524 deg 极限动倾角对应动力臂ldm----- 3.3409 rad.m 横倾角(实取) Qu ------- 45.524 deg 最小倾覆力臂lqo ------- 4.2057 m横摇幅度Qp ------- 8.976 deg 横摇幅度对应动稳性力臂ldp--- 0.3790 rad.m 极限动倾角(计横摇)Qdm ----- 60.327 deg 极限动倾角对应动力臂ldm --- 4.3109 rad.m 横倾角(实取) Qu ------- 60.327 deg 最小倾覆力臂lq ------- 3.2517 m受风面积Af ------- 943.133 m^2 面积形心垂向坐标Zf ------- 5.615 m系数ao ------- 0.500 单位计算风压值P ------- 334.023 Pa风压倾侧力臂lf ------- 0.1069 m 风压稳性衡准数Kf ------- 30.410急流系数Cj ------- 0.320 系数a1 ------- 0.058水流倾侧力臂lj ------- 0.0584 m 急流稳性衡准数Kj ------- 72.021佛氏数Fr ------- 0.138 系数a2 ------- 0.000系数a3 ------- 0.000 回航倾侧力臂lr ------- 0.0242 m回航静横倾角Qr ------- 0.038 deg 回航静倾角衡准数Kor ------- 365.3656. 结论: 满足《规则》要求。

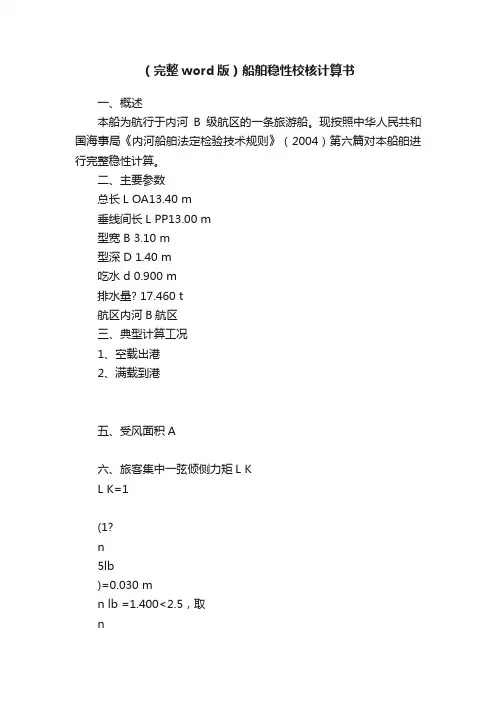

（完整word版）船舶稳性校核计算书一、概述本船为航行于内河B级航区的一条旅游船。

现按照中华人民共和国海事局《内河船舶法定检验技术规则》（2004）第六篇对本船舶进行完整稳性计算。

二、主要参数总长L OA13.40 m垂线间长L PP13.00 m型宽 B 3.10 m型深 D 1.40 m吃水 d 0.900 m排水量? 17.460 t航区内河B航区三、典型计算工况1、空载出港2、满载到港五、受风面积A六、旅客集中一弦倾侧力矩L KL K=1(1?n5lb)=0.030 mn lb =1.400<2.5，取nlb=1.400式中：C—系数，C=0.013lbN=0.009<0.013，取C=0.013n—各活动处所的相当载客人数，按下式计算并取整数n=NSbl=28.000S—全船供乘客活动的总面积，m2，按下式计算：S=bl=20.000 m2b—乘客可移动的横向最大距离，b=2.000 m；l—乘客可移动的横向最大距离，b=2.000 m。

七、全速回航倾侧力矩L VL V=0.045V m2L S[KG?(a2+a3F r)d]KN?m式中：Fr—船边付氏数，F r=m9.81L；Ls—所核算状态下的船舶水线长，m；d—所核算状态下的船舶型吃水，m；—所核算状态下的船舶型排水量，m2；KG—所核算状态下的船舶重心至基线的垂向高，m；Vm—船舶最大航速，m/s；a3—修正系数，按下式计算；a3=25F r?9当a3<0，取a3=0；当a3>1时，取a3=1；a2—修正系数，按下式计算；a2=0.9(4.0?Bs/d)当Bs/d<3.5时，取Bs/d=3.5；当Bs/d>4.0时，取Bs/d=4.0；。

船舶静力学计算及稳性衡准系统 V4.2(201208)* * * * * * * * * * * * * * * ** * * * * * * * * * * * * * * * ** ** *船舶完整稳性计算书* ** ** * * * * * * * * * * * * * * * ** * * * * * * * * * * * * * * *船名:数据库名:图纸号:委托单位:计算标识:补充资料计算单位:计算签名:审核签名:批准签名:计算日期:船舶稳性计算书CALCULTION ON STABILITY一概述１选用规范 :2011年《内河船舶法定检验技术规则》(以下简称《规则》)２船舶种类 :干货船３航区 :Ｂ级航区４主要要素 :船长L--------------------34.000m垂线间长Lp--------------------33.000m型宽B-------------------- 6.900m型深D-------------------- 1.550m设计吃水T-------------------- 1.200m横移倾侧力矩Mh------------------931.000 kN.m定位桩倾侧力矩 Md------------------0.000 kN.m吊臂舷伸倾侧力矩 Mx-----------------0.000 kN.m排泥倾侧力矩Mp------------------0.000 kN.m舭龙骨面积Ab--------------------0.000m^2水的重量密度r-------------------- 1.000 t/m^3船型特征TYPE--------------------常规船型５计算说明 :本计算书用浮态方程计算(WH03018)进水位置极限静倾位置项目垂向坐标纵向坐标横向坐标垂向坐标纵向坐标横向坐标单位(m)(m)(m)(m)(m)(m)位置1 1.9250.000 2.240 1.5400.000 2.800位置2 1.904-9.982 1.9600.0700.000-2.744６结论 :本船完整稳性满足《规则》要求二使用说明１稳性计算书中所取的装载情况是船舶设计的基本情况,若船舶在营运中的实际装载超过稳性计算书中的基本情况时,应在船舶出航前核算稳性,以保证船舶的航行安全.２船舶稳性不符合规范要求而必须采用永久性水压载时,须征得用船单位和验船部门的同意,并采取有效措施,以保证压载的可靠性.３稳性计算虽已符合规范要求,但船长仍应注意船舶装载,气象和水文情况,并谨慎驾驶.４船舶开航前,船长应检查船舶的浮态,使其尽可能保持正浮,初始横倾角应不超过0.5deg.５在使用最大许用重心高度曲线(没有计入自由液面影响)来判断船舶稳性是否满足规范要求时,应根据具体装载情况计入自由液面影响.三 船舶稳性总结表49 完整稳性衡准结论 满 足 满 足 满 足 满 足四 最大许用重心高度曲线 ( 没有计入自由液面影响 单位: m )∑ 最大许用重心高度曲线 6.5155.946 5.5665.199 4.91916 最大复原力臂要求值 mlmk ----- ----- ----- ----- 序号 项目 单 位 符号与公式 满备品,挖掘机 备品10%,挖掘 满备品,挖掘机 备品10%,挖掘从艏端进入 机从艏端进入 从艉端进入 机从艉端进入1 排 水 量t △ 183.190 179.158 183.190 179.158 22222222255.940 2 吃水 m d 0.7392 0.7252 0.7301 0.7168 3 艏 吃 水 m Tf 0.8596 0.8876 0.5929 0.6209 4 艉 吃 水 m Ta 0.6188 0.5628 0.8673 0.8127 5 重心垂向坐标m KG 1.3972 1.3895 1.3972 1.3895 6 初稳性高度(未修正) m GMo 2.5361 2.5984 2.5578 2.6264 7 初稳性高度(修正后) mGM1 2.5319 2.5949 2.5543 2.6229 8 进 水 角degQj 21.2926 21.7742 20.8726 21.7819 9极限静倾角deg Qr 8.000 8.000 8.000 8.000 10 基本初稳性要求值 mGMk ----- ----- ----- ----- 11 初稳性衡准数 Kh ----- ----- ----- ----- 12 最大复原力臂对应角 degQm 18.976 19.189 18.883 18.970 13 最大力臂对应角要求值 deg Qmk ----- ----- ----- ----- 14 最大力臂对应角衡准数 Klm ----- ----- ----- ----- 15 最大复原力臂m lm 0.5264 0.5315 0.5252 0.5418 12 避风初稳性衡准要求8.6037.637 6.8856.274 5.748 17 最大复原力臂衡准数 Kl ----- ----- ----- ----- 18 进水角对应复原力臂 m lj 0.5132 0.5170 0.5147 0.5241 19 复原力臂要求值 m lk ----- ----- ----- ----- 20 复原力臂衡准数 Klu ----- ----- ----- ----- 21 稳性面积(实取) rad.m ldu 0.0884 0.0923 0.0885 0.0926 22 稳性面积要求值 rad.mAd 0.0327 0.0327 0.0327 0.0327 23 稳性面积衡准数 Kldo 1.889 1.973 1.892 1.978 24 消 失 角deg Qv 44.365 44.740 44.210 44.775 25 消失角要求值 Qvk ----- ----- ----- ----- 26 消失角衡准数Kv ----- ----- ----- ----- 27 进水角要求值 Qjk ----- ----- ----- ----- 28 进水角衡准数 Koj ----- ----- ----- ----- 29 横 摇 角degQ1 6.874 6.874 6.865 6.871 30 最小倾覆力臂 m lq 0.191 0.2002 0.1858 0.2050 31 最小倾覆力臂mlqo 0.3740 0.3829 0.3713 0.3903 32 风压倾侧力臂 m lf ----- ----- ----- ----- 33 风压稳性衡准数 K ----- ----- ----- ----- 34 水流倾侧力臂m lj ----- ----- ----- ----- 35 急流稳性衡准数 Kj ----- ----- ----- ----- 36 回航倾侧力矩 kN.m Mr ----- ----- ----- ----- 37 回航静倾角计算值 deg Qrk ----- ----- ----- ----- 38 回航静倾角衡准数 Kor ----- ----- ----- ----- 39 风压倾侧力矩(作业) kN.m Mf 22.285 22.631 22.509 22.838 40 极限静倾角(作业) degQr 8.000 8.000 8.000 8.000 41 作业初稳性要求值 m GMtk1 ----- ----- ----- ----- 42 作业初稳性衡准数 Kht1 ----- ----- ----- ----- 43 作业初稳性要求值 mGMtk2 ----- ----- ----- ----- 44 作业初稳性衡准数 Kht2 ----- ----- ----- ----- 45 风压倾侧力矩(避风) kN.m Mf 84.331 85.637 85.176 86.425 46 极限静倾角(避风) deg Qr 8.000 8.000 8.000 8.000 47 避风初稳性要求值 mGMpk 0.234 0.243 0.236 0.245 48 避风初稳性衡准数 Khp 7.564 7.465 7.553 7.476 序号 项 目＼排水量 (t) 125.000 150.000 175.000 200.000 225.000 1 风压稳性衡准要求8.4677.593 6.9006.336 5.883 2 急流稳性衡准要求---------- ---------- ----- 3 最大力臂对应角衡准要求 ---------- ---------- ----- 4 最大复原力臂衡准要求 ---------- ---------- ----- 5 复原力臂衡准要求---------- ---------- ----- 6 稳性面积衡准要求6.5155.946 5.5665.199 4.919 7 消失角衡准要求 ---------- ---------- ----- 8 初稳性衡准要求 9.7308.283 7.2526.480 5.880 9 回航静倾角衡准要求---------- ---------- ----- 10 作业初稳性衡准要求 1---------- ---------- ----- 11 作业初稳性衡准要求 2---------- ---------- -----序号项目＼排水量 (t)250.000275.000300.000325.000350.000 1风压稳性衡准要求 5.514 5.204 4.929 4.673 4.4322急流稳性衡准要求-------------------------3最大力臂对应角衡准要求-------------------------4最大复原力臂衡准要求-------------------------5复原力臂衡准要求-------------------------6稳性面积衡准要求 4.688 4.414 4.130 3.847 3.5627消失角衡准要求-------------------------8初稳性衡准要求 5.407 5.026 4.714 4.455 4.2429回航静倾角衡准要求-------------------------10作业初稳性衡准要求 1-------------------------11作业初稳性衡准要求 2-------------------------12避风初稳性衡准要求 5.344 5.020 4.753 4.531 4.349∑最大许用重心高度曲线 4.688 4.414 4.130 3.847 3.562序号项目＼排水量 (t)375.000400.000425.000450.000475.0001风压稳性衡准要求 4.211 4.021 3.834 3.662 3.4822急流稳性衡准要求-------------------------3最大力臂对应角衡准要求-------------------------4最大复原力臂衡准要求-------------------------5复原力臂衡准要求-------------------------6稳性面积衡准要求 3.264 2.988 2.720 2.451 1.9607消失角衡准要求-------------------------8初稳性衡准要求 4.062 3.907 3.772 3.658 3.5599回航静倾角衡准要求-------------------------10作业初稳性衡准要求 1-------------------------11作业初稳性衡准要求 2-------------------------12避风初稳性衡准要求 4.195 4.047 3.910 3.788 3.674∑最大许用重心高度曲线 3.264 2.988 2.720 2.451 1.960五受风面积计算侧投影面积形心高度序号项目面积满实系数流线系数受风面积垂向坐标面积矩修正系数(m^2)(m^2)(m)(m^3)1甲板室17.892 1.000 1.00017.892 3.09479.08 1.0002货舱围板11.620 1.000 1.00011.620 2.02333.57 1.0003主甲板至水线(1)32.692 1.20256.16 1.0004主甲板至水线(2)33.189 1.19556.69 1.0005主甲板至水线(3)33.014 1.19856.51 1.0006主甲板至水线(4)33.488 1.19157.00 1.000----------------------------------------------------------------------------------------------1满备品,挖掘机从艏端进入862.204 1.899 168.83 1.0002备品10%,挖掘机从艏端进入 62.701 1.890169.35 1.0003满备品,挖掘机从艉端进入62.5268 1.894 169.17 1.0004备品10%,挖掘机从艉端进入 63.000 1.885169.66 1.000----------------------------------------------------------------------------------------------满备品,挖掘机从艏端进入∑ = (1)+(2)+(3)备品10%,挖掘机从艏端进入∑ = (1)+(2)+(4)满备品,挖掘机从艉端进入∑ = (1)+(2)+(5)备品10%,挖掘机从艉端进入∑ = (1)+(2)+(6)六自由液面修正计算1. 舱柜尺寸序号舱名舱类说明体积长度宽度高度密度载量系数惯性矩横倾力矩(30)(m^3)(m)(m)(m)(t/m^3)(m^4)(kN.m)1艉压载舱单舱18.55 1.400 2.765 1.442 1.0000.3507.2184.18X 2燃油舱舱组 2.45 1.050 1.225 1.400 1.0000.3500.91 2.91 X2. 初稳性高度修正计算序号舱名舱类说明惯性矩满备品,挖掘机备品10%,挖掘满备品,挖掘机备品10%,挖掘从艏端进入机从艏端进入从艉端进入机从艉端进入1艉压载舱单舱7.21-------------------- 2燃油舱舱组 0.910.0040.0040.0040.004 ---------------------------------------------------------------------------------------------------------- 对初稳性高度修正（ m ）0.0040.0040.0040.004七各种装载稳性计算装载序号 :1载况名称 : 满备品,挖掘机从艏端进入载况附加说明 : 作业和避风状态______________________________________________________________________________________________ 1. 重量重心计算垂向坐标纵向坐标横向坐标序号项目重量力臂重量矩力臂重量矩力臂重量矩(t)(m)(t.m)(m)(t.m)(m)(t.m)1空船80.000 1.03691.16-0.203-17.860.0000.002船员及行李0.300 3.2000.96-9.940-2.9820.0000.003备品0.400 2.3800.95-10.010-4.000.0000.00 4日用水柜 1.000 3.780 3.78-10.850-10.850.0000.005燃油 5.000 1.260 6.30 -10.150-50.750.0000.006工程备品150.000 1.372205.80-0.0700-10.50.0000.007挖掘机艏端进入20.000 2.98959.78 8.750175.00 4.72594.50 满备品,挖掘机183.190 1.397365.630.30078.650.36194.50 从艏端进入2. 浮态和初稳性高度水线船长Lw-------------24.929m初始横倾角Qo--------- 5.796 deg水线船宽Bs------------- 6.900m进水角Qj---------21.292 deg吃水d-------------0.739m极限静倾角Qr---------8.000 deg艏吃水Tf-------------0.859m初稳性高度(未修正)GMo----- 2.536m艉吃水Ta-------------0.618m自由液面修正量△GM-----0.003m最小干舷F-------------0.800m初稳性高度(修正后)GM1----- 2.531m受风面积Af-------------62.204 m^2面积形心垂向坐标Zf----- 1.899m方型系数Cb-------------0.598进水位置-------------位置 13. 复原力臂曲线角度复原力臂(未修正)自由液面修正值复原力臂(修正后)动稳性力臂(deg)( m )( m )( m )(m.rad)0.00-0.36100.0000-0.36100.00005.00-0.14470.0002-0.1449-0.022110.000.07770.00030.0773-0.250615.000.29910.00040.2986-0.008220.000.46180.00070.46110.025625.000.52160.00090.52070.068930.000.51680.00110.51560.114435.000.47780.00140.47650.157940.000.41710.00160.41540.196945.000.34240.00210.34040.328550.000.36680.00360.36310.229955.000.25670.00250.25410.255960.000.06980.00320.06650.284265.00-0.02860.0035-0.03210.285670.00-0.12840.0036-0.1321 0.278575.00-0.22840.0037-0.23220.262680.00-0.32750.0038-0.3313 0.23804. 初稳性高度和复原力臂曲线的衡准计算初稳性高度(修正后)GM1----- 2.531m进水角Qj-------21.292 deg基本初稳性要求值GMk----------m进水角对应复原力臂 lj-----0.5132m初稳性衡准数Kh----------进水角对应稳性面积 Adj -----0.1182 rad.m最大复原力臂对应角 Qm-----18.976 deg最大复原力臂lm-------0.5264m最大力臂对应角要求值Qmk---------- deg最大复原力臂要求值lmk----------m最大力臂对应角衡准数Klm----------最大复原力臂衡准数 Kl----------消失角Qv-----44.365 deg稳性面积(实取)ldu-----0.0884 rad.m 消失角要求值Qvk---------- deg稳性面积要求值Ad-----0.0327 rad.m消失角衡准数Kv----------稳性面积衡准数Kldo----- 1.8895. 稳性衡准数计算横摇自摇周期To------- 3.17s系数C1-------0.1154系数 (实取)C2-------0.4909系数 (实取)C3-------0.0191系数C4------- 1.0000横摇角Q1------- 6.874 deg进水角Qj-------21.292 deg进水角对应动稳性力臂ldj-----0.1182 rad.m 极限动倾角(不计横摇)Qdm-----28.497 deg极限动倾角对应动力臂ldm-----0.2019 rad.m 横倾角(实取)Qu-------21.292 deg最小倾覆力臂lqo-------0.3740m横摇幅度Qp-------12.670 deg横摇幅度对应动稳性力臂ldp---0.0116 rad.m 极限动倾角(计横摇)Qdm-----34.270 deg极限动倾角对应动力臂ldm---0.2511 rad.m 横倾角(实取)Qu-------321.292 deg最小倾覆力臂lq-------0.1911m 受风面积Af-------62.204 m^2面积形心垂向坐标 Zf------- 1.899m 系数ao-------0.450单位计算风压值P------------Pa风压倾侧力臂lf------------m风压稳性衡准数Kf------------单位计算风压值(作业)P----- 123.200Pa单位计算风压值(避风)P----- 466.200Pa风压倾侧力矩(作业) Mf----22.285 kN.m风压倾侧力矩(避风) Mf----84.331 kN.m极限静倾角(作业)Qr-----8.000 deg极限静倾角(避风)Qr-----8.000 deg作业初稳性要求值GMtk1----------m避风初稳性要求值 GMpk-----0.335m作业初稳性衡准数 Kht1----------避风初稳性衡准数Khp-----7.56426. 结论 :完整稳性满足《规则》要求装载序号 :2载况名称 : 备品10%,挖掘机从艏端进入载况附加说明 : 作业和避风状态______________________________________________________________________________________________ 1. 重量重心计算垂向坐标纵向坐标横向坐标序号项目重量力臂重量矩力臂重量矩力臂重量矩(t)(m)(t.m)(m)(t.m)(m)(t.m)1空船80.000 1.480125.80-0.290-24.650.0000.002船员及行李0.300 4.600 1.38-14.200-4.260.0000.003备品10%0.040 3.3000.13-14.300-0.570.0000.004日用水柜10%0.100 5.1000.51-15.500-1.550.0000.005燃油10%0.500 1.6000.80-14.500-7.250.0000.006工程备品150.000 1.960294.00-0.100-15.000.0000.007挖掘机艏端进入20.000 4.27085.4012.500250.00 6.750135.00 备品10%,挖掘255.940 1.985508.020.769196.720.527135.00机从艏端进入2. 浮态和初稳性高度水线船长Lw-------------34.000m初始横倾角Qo---------8.247 deg水线船宽Bs------------- 6.900m进水角Qj---------31.106 deg吃水d-------------0.700m极限静倾角Qr---------8.000 deg艏吃水Tf-------------0.750m初稳性高度(未修正)GMo----- 3.712m艉吃水Ta-------------0.650m自由液面修正量△GM-----0.005m最小干舷F------------- 1.164m初稳性高度(修正后)GM1----- 3.707m受风面积Af-------------89.574 m^2面积形心垂向坐标Zf----- 2.701m方型系数Cb-------------0.854进水位置-------------位置 13. 复原力臂曲线角度复原力臂(未修正)自由液面修正值复原力臂(修正后)动稳性力臂(deg)( m )( m )( m )(m.rad)0.00-0.52740.0000-0.52740.00005.00-0.21000.0002-0.2102-0.032210.000.11580.00050.1153-0.036415.000.43690.00080.4362-0.011620.000.66680.00100.66570.037525.000.75080.00130.74950.099930.000.74960.00170.74800.165635.000.69570.00200.69370.228740.000.61060.00250.60810.285745.000.50240.00300.49930.334150.000.38200.00370.37830.372555.000.25190.00430.24750.399860.000.11520.00480.11040.415565.00-0.02570.0051-0.03080.418970.00-0.16870.0054-0.17400.410075.00-0.31190.0055-0.31740.388680.00-0.45400.0056-0.45960.35464. 初稳性高度和复原力臂曲线的衡准计算初稳性高度(修正后)GM1----- 3.707m进水角Qj-------31.106 deg基本初稳性要求值GMk----------m进水角对应复原力臂 lj-----0.7387m初稳性衡准数Kh----------进水角对应稳性面积 Adj -----0.1801 rad.m最大复原力臂对应角 Qm-----27.414 deg最大复原力臂lm-------0.7594m最大力臂对应角要求值Qmk---------- deg最大复原力臂要求值lmk----------m最大力臂对应角衡准数Klm----------最大复原力臂衡准数 Kl----------消失角Qv-----63.915 deg稳性面积(实取)ldu-----0.1319 rad.m 消失角要求值Qvk---------- deg稳性面积要求值Ad-----0.0468 rad.m消失角衡准数Kv----------稳性面积衡准数Kldo----- 2.8195. 稳性衡准数计算横摇自摇周期To------- 4.528s系数C1-------0.1652系数 (实取)C2-------0.7082系数 (实取)C3-------0.0277系数C4------- 1.0000横摇角Q1-------9.820 deg进水角Qj-------31.106 deg进水角对应动稳性力臂ldj-----0.1801 rad.m 极限动倾角(不计横摇)Qdm-----40.972 deg极限动倾角对应动力臂ldm-----0.2958 rad.m 横倾角(实取)Qu-------31.106 deg最小倾覆力臂lqo-------0.5471m横摇幅度Qp-------18.067 deg横摇幅度对应动稳性力臂ldp---0.0169 rad.m 极限动倾角(计横摇)Qdm-----49.263 deg极限动倾角对应动力臂ldm---0.3675 rad.m 横倾角(实取)Qu-------31.106 deg最小倾覆力臂lq-------0.2861m受风面积Af-------89.574 m^2面积形心垂向坐标 Zf------- 2.701m 系数ao-------0.628单位计算风压值P------------Pa风压倾侧力臂lf------------m风压稳性衡准数Kf------------单位计算风压值(作业)P----- 176.000Pa单位计算风压值(避风)P----- 666.000Pa风压倾侧力矩(作业) Mf----32.330 kN.m风压倾侧力矩(避风) Mf----122.339 kN.m极限静倾角(作业)Qr-----8.000 deg极限静倾角(避风)Qr-----8.000 deg作业初稳性要求值GMtk1----------m避风初稳性要求值 GMpk-----0.348m作业初稳性衡准数 Kht1----------避风初稳性衡准数Khp-----10.6656. 结论 :完整稳性满足《规则》要求装载序号 :3载况名称 : 满备品,挖掘机从艉端进入载况附加说明 : 作业和避风状态______________________________________________________________________________________________ 1. 重量重心计算垂向坐标纵向坐标横向坐标序号项目重量力臂重量矩力臂重量矩力臂重量矩(t)(m)(t.m)(m)(t.m)(m)(t.m)1空船 80.000 1.03691.16-0.203-17.860.0000.002船员及行李0.300 3.2200.96-9.940-2.980.0000.003备品0.400 2.3800.95-10.010-4.000.0000.004日用水柜 1.000 3.780 3.78-10.850-10.850.0000.005燃油 5.000 1.260 6.30-10.150-50.750.0000.006工程备品150.000 1.372205.80-0.070-10.500.0000.007挖掘机艉端进入20.000 2.98959.788.750-175.00 4.72594.50 满备品,挖掘机183.190 1.397365.63-1.036-271.340.36194.50 从艉端进入2. 浮态和初稳性高度水线船长Lw-------------34.000m初始横倾角Qo--------- 5.740 deg水线船宽Bs------------- 6.900m进水角Qj---------20.872 deg吃水d-------------0.730m极限静倾角Qr---------8.000 deg艏吃水Tf-------------0.592m初稳性高度(未修正)GMo----- 2.557m艉吃水Ta-------------0.867m自由液面修正量△GM-----0.003m最小干舷F-------------0.809m初稳性高度(修正后)GM1----- 2.554m受风面积Af-------------62.526 m^2面积形心垂向坐标Zf----- 1.894m方型系数Cb-------------0.597进水位置-------------位置 23. 复原力臂曲线角度复原力臂(未修正)自由液面修正值复原力臂(修正后)动稳性力臂(deg)( m )( m )( m )(m.rad)0.00-0.36100.0000-0.36100.00005.00-0.14230.0001-0.1425-0.022010.000.08210.00030.0818-0.024615.000.30440.00050.3039-0.007320.000.46530.00070.46460.026925.000.52120.00090.52030.070330.000.51490.00110.51380.115735.000.47420.0010.47280.158940.000.41300.00160.41130.197645.000.33750.00210.33550.230250.000.25270.00250.25010.255855.000.16160.00290.15860.273760.000.06570.00320.06240.283465.00-0.03310.0035-0.03660.284570.00-0.13320.0036-0.13690.276975.00-0.23350.0037-0.23730.260680.00-0.33290.0038-0.33680.23554. 初稳性高度和复原力臂曲线的衡准计算初稳性高度(修正后)GM1----- 2.554m进水角Qj-------20.872 deg基本初稳性要求值GMk----------m进水角对应复原力臂 lj-----0.5147m初稳性衡准数Kh----------进水角对应稳性面积 Adj -----0.114 rad.m最大复原力臂对应角 Qm-----18.883 deg最大复原力臂lm-------0.5252m最大力臂对应角要求值Qmk---------- deg最大复原力臂要求值lmk----------m最大力臂对应角衡准数Klm----------最大复原力臂衡准数 Kl----------消失角Qv-----44.210 deg稳性面积(实取)ldu-----0.0885 rad.m 消失角要求值Qvk---------- deg稳性面积要求值Ad-----0.0327 rad.m消失角衡准数Kv----------稳性面积衡准数Kldo----- 1.8925. 稳性衡准数计算横摇自摇周期To------- 3.184s系数C1-------0.1152系数 (实取)C2-------0.4952系数 (实取)C3-------0.0192系数C4------- 1.0000横摇角Q1------- 6.865 deg进水角Qj-------20.872 deg进水角对应动稳性力臂ldj-----0.1141 rad.m 极限动倾角(不计横摇)Qdm-----28.294 deg极限动倾角对应动力臂ldm-----0.2005 rad.m 横倾角(实取)Qu-------20.872 deg最小倾覆力臂lqo-------0.3713m横摇幅度Qp-------12.606 deg横摇幅度对应动稳性力臂ldp---0.0121 rad.m 极限动倾角(计横摇)Qdm-----34.140 deg极限动倾角对应动力臂ldm---0.2502 rad.m 横倾角(实取)Qu-------20.872 deg最小倾覆力臂lq-------0.1858m受风面积Af-------62.526 m^2面积形心垂向坐标 Zf------- 1.894m 系数ao-------0.443单位计算风压值P------------Pa风压倾侧力臂lf------------m风压稳性衡准数Kf------------单位计算风压值(作业)P----- 123.200Pa单位计算风压值(避风)P----- 466.200Pa风压倾侧力矩(作业) Mf----22.509 kN.m风压倾侧力矩(避风) Mf----85.176 kN.m极限静倾角(作业)Qr-----8.000 deg极限静倾角(避风)Qr-----8.000 deg作业初稳性要求值GMtk1----------m避风初稳性要求值 GMpk-----0.236m作业初稳性衡准数 Kht1----------避风初稳性衡准数Khp-----7.5536. 结论 :完整稳性满足《规则》要求______________________________________________________________________________________________ 1. 重量重心计算机从艉端进入2. 浮态和初稳性高度方型系数 Cb ------------- 0.597 进水位置------------- 位置 13. 复原力臂曲线80.00 -0.3209 0.0039 -0.3248 0.25404. 初稳性高度和复原力臂曲线的衡准计算初稳性衡准数 Kh ----- ----- 进水角对应稳性面积 Adj ----- 0.1298 rad.m最大力臂对应角衡准数Klm----- ----- 最大复原力臂衡准数 Kl ----- ----- 消失角衡准数 Kv ----- ----- 稳性面积衡准数 Kldo ----- 1.9785. 稳性衡准数计算系 数C4 ------- 1.0000 横 摇 角Q1 ------- 6.871 deg装载序号 : 4载况名称 : 备品10%,挖掘机从艉端进入 载况附加说明 : 作业和避风状态垂向坐标 纵向坐标 横向坐标序号 项 目重 量 力 臂 重量矩 力 臂 重量矩 力 臂 重量矩(t)(m) (t.m) (m)(t.m) (m) (t.m)1空 船 80.000 1.036 91.168 -0.203 -17.86 0.000 0.00 2 船员及行李 0.300 3.220 0.96 -9.940 -2.98 0.000 0.00 3 备 品10% 0.400 2.380 0.95 -10.01 -4.00 0.000 0.00 4 日用水柜10% 1.000 3.780 3.78 -10.85 -10.85 0.0000.00 5 燃 油10% 5.000 1.260 6.30 -10.15 -50.75 0.000 0.00 6工程备品150.000 1.372 205.80 -0.070 -10.50 0.0000.00 7 挖掘机艉端进入20.000 2.989 59.78 -8.750 -175.00 4.725 94.50备品10%,挖掘 179.158 1.389 355.61 -0.829 -212.29 0.368 94.50 水线船长 Lw ------------- 34.000 m 初始横倾角 Qo --------- 5.718 deg 水线船宽 Bs ------------- 6.900 m 进 水 角 Qj --------- 21.781 deg 吃 水 d ------------- 0.716 m 极限静倾角 Qr --------- 8.000 deg 艏 吃 水 Tf ------------- 0.620 m 初稳性高度(未修正)GMo ----- 2.626 m 艉 吃 水 Ta ------------- 0.812 m 自由液面修正量 △GM ----- 0.005 m 最小干舷 F ------------- 0.812 m 初稳性高度(修正后)GM1 ----- 2.622 m 受风面积 Af ------------- 63.000 m^2 面积形心垂向坐标 Zf ----- 1.885 m 角 度 复原力臂(未修正) 自由液面修正值 复原力臂(修正后)动稳性力臂 (deg) ( m ) ( m ) ( m ) (m.rad) 0.00 -0.3692 0.0000 -0.3692 0.0000 5.00 -0.1446 0.0001 -0.1449 -0.0224 10.00 0.0858 0.0003 0.0854 -0.0250 0.025 15.00 0.3128 0.0005 0.3122 -0.0072 20.00 0.4780 0.0007 0.4773 0.0280 25.00 0.5371 0.0009 0.5362 0.0726 30.00 0.5322 0.0011 0.5310 0.1194 35.00 0.4931 0.0014 0.4916 0.1642 40.00 0.4322 0.0017 0.4305 0.2046 45.00 0.3567 0.0021 0.3546 0.2389 50.00 0.2713 0.0025 0.2687 0.2662 55.00 0.1794 0.0030 0.1764 0.2856 60.00 0.0826 0.0033 0.0792 0.2968 65.00 -0.0172 0.0035 -0.0207 0.2993 70.00 -0.2201 0.0038 -0.2240 0.2780 75.00 -0.3109 0.0029 -0.3348 0.2240 初稳性高度(修正后)GM1 ----- 2.622 m 进 水 角Qj ------- 21.781 deg 基本初稳性要求值 GMk ----- ----- m 进水角对应复原力臂 lj ----- 0.5241 m 最大复原力臂对应角 Qm ----- 18.970 deg 最大复原力臂 lm ------- 0.5418 m 最大力臂对应角要求值Qmk----- ----- deg 最大复原力臂要求值lmk ----- ----- m 消 失 角 Qv ----- 44.775 deg 稳性面积(实取) ldu ----- 0.0926 rad.m 消失角要求值 Qvk ----- ----- deg 稳性面积要求值 Ad ----- 0.327 rad.m 横摇自摇周期 To ------- 3.171 s 系 数 C1 ------- 0.1155 系 数 (实取) C2 ------- 0.4998 系 数 (实取) C3 ------- 0.0195进水角Qj-------21.781 deg进水角对应动稳性力臂ldj-----0.1298 rad.m 极限动倾角(不计横摇)Qdm-----28.595 deg极限动倾角对应动力臂ldm-----0.2108 rad.m 横倾角(实取)Qu-------21.781 deg最小倾覆力臂lqo-------0.3903m横摇幅度Qp-------12.590 deg横摇幅度对应动稳性力臂ldp---0.0126 rad.m 极限动倾角(计横摇)Qdm-----34.460 deg极限动倾角对应动力臂ldm---0.2625 rad.m 横倾角(实取)Qu-------21.781 deg最小倾覆力臂lq-------0.2050m受风面积Af------- 63.000 m^2面积形心垂向坐标 Zf------- 1.885m系数ao-------0.433单位计算风压值P------------Pa风压倾侧力臂lf------------m风压稳性衡准数Kf------------单位计算风压值(作业)P----- 123.200Pa单位计算风压值(避风)P----- 466.200Pa风压倾侧力矩(作业) Mf----22.838 kN.m风压倾侧力矩(避风) Mf----86.425 kN.m极限静倾角(作业)Qr-----8.000 deg极限静倾角(避风)Qr-----8.000 deg作业初稳性要求值GMtk1----------m避风初稳性要求值 GMpk-----0.245m作业初稳性衡准数 Kht1----------避风初稳性衡准数Khp-----7.4766. 结论 :完整稳性满足《规则》要求船舶静力学计算及稳性衡准系统 V4.2(201208)WH03018* * * * * * * * * * * * * * * ** * * * * * * * * * * * * * * ******船舶完整稳性计算书****** * * * * * * * * * * * * * * ** * * * * * * * * * * * * * * *船名:粤南海货6115数据库名:粤南海货6115 B级.mdy图纸号:QCS0101-110-02委托单位:长江重庆航道工程局计算标识:补充资料计算单位: 清远市壹尚船舶设计有限公司计算签名:审核签名:批准签名:计算日期:2016年 2 月24 日程序编制单位 :中国船级社武汉规范研究所船舶稳性计算书CALCULTION ON STABILITY一概述１选用规范 :2011年《内河船舶法定检验技术规则》(以下简称《规则》)２船舶种类 :干货船３航区 :Ｂ级航区４主要要素 :船长L--------------------37.100m垂线间长Lp--------------------34.700m型宽B--------------------7.350m型深D-------------------- 2.050m设计吃水T-------------------- 1.680m横移倾侧力矩Mh------------------1458.000 kN.m定位桩倾侧力矩 Md------------------0.000 kN.m吊臂舷伸倾侧力矩 Mx-----------------0.000 kN.m排泥倾侧力矩Mp------------------0.000 kN.m舭龙骨面积Ab--------------------0.000m^2水的重量密度r-------------------- 1.000 t/m^3船型特征TYPE--------------------常规船型５计算说明 :本计算书用浮态方程计算(WH03018)进水位置极限静倾位置项目垂向坐标纵向坐标横向坐标垂向坐标纵向坐标横向坐标单位(m)(m)(m)(m)(m)(m)位置1 2.42 0.000 2.816 1.9360.000 3.5200位置2 2.3936-12.548 2.4640.0880.000-3.4496６结论 :本船完整稳性满足《规则》要求二使用说明１稳性计算书中所取的装载情况是船舶设计的基本情况,若船舶在营运中的实际装载超过稳性计算书中的基本情况时,应在船舶出航前核算稳性,以保证船舶的航行安全.２船舶稳性不符合规范要求而必须采用永久性水压载时,须征得用船单位和验船部门的同意,并采取有效措施,以保证压载的可靠性.３稳性计算虽已符合规范要求,但船长仍应注意船舶装载,气象和水文情况,并谨慎驾驶.４船舶开航前,船长应检查船舶的浮态,使其尽可能保持正浮,初始横倾角应不超过0.5deg.５在使用最大许用重心高度曲线(没有计入自由液面影响)来判断船舶稳性是否满足规范要求时,应根据具体装载情况计入自由液面影响.三 船舶稳性总结表49 完整稳性衡准结论 满 足 满 足 满 足 满 足四 最大许用重心高度曲线 ( 没有计入自由液面影响 单位: m )∑ 最大许用重心高度曲线 6.5155.946 5.5665.199 4.91916 最大复原力臂要求值 mlmk ----- ----- ----- ----- 序号 项目 单 位 符号与公式 满备品,挖掘机 备品10%,挖掘 满备品,挖掘机 备品10%,挖掘从艏端进入 机从艏端进入 从艉端进入 机从艉端进入1 排 水 量t △ 230.296 225.227 230.296 225.2272 2 吃水 m d 0.929 0.912 0.918 0.901 3 艏 吃 水 m Tf 1.081 1.116 0.745 0.781 4 艉 吃 水 m Ta 0.778 0.708 1.091 1.022 5 重心垂向坐标m KG 1.756 1.747 1.757 1.747 6 初稳性高度(未修正) m GMo 3.188 3.267 3.216 3.302 7 初稳性高度(修正后) mGM1 3.183 3.262 3.211 3.297 8 进 水 角degQj 26.768 27.373 29.240 27.383 9极限静倾角deg Qr 8.000 8.000 8.000 8.000 10 基本初稳性要求值 mGMk ----- ----- ----- ----- 11 初稳性衡准数 Kh ----- ----- ----- ----- 12 最大复原力臂对应角 degQm 23.856 24.124 23.739 23.848 13 最大力臂对应角要求值 deg Qmk ----- ----- ----- ----- 14 最大力臂对应角衡准数 Klm ----- ----- ----- ----- 15 最大复原力臂m lm 0.6618 0.6682 0.6602 0.6812 12 避风初稳性衡准要求8.6037.637 6.8856.274 5.748 17 最大复原力臂衡准数 Kl ----- ----- ----- ----- 18 进水角对应复原力臂 m lj 0.6452 0.6500 0.6470 0.6589 19 复原力臂要求值 m lk ----- ----- ----- ----- 20 复原力臂衡准数 Klu ----- ----- ----- ----- 21 稳性面积(实取) rad.m ldu 0.1111 0.1160 0.1113 0.1164 22 稳性面积要求值 rad.mAd 0.0411 0.0411 0.0411 0.0411 23 稳性面积衡准数 Kldo 2.375 2.480 2.378 2.486 24 消 失 角deg Qv 55.773 56.245 55.579 56.289 25 消失角要求值 Qvk ----- ----- ----- ----- 26 消失角衡准数Kv ----- ----- ----- ----- 27 进水角要求值 Qjk ----- ----- ----- ----- 28 进水角衡准数 Koj ----- ----- ----- ----- 29 横 摇 角degQ1 8.640 8.641 8.641 8.642 30 最小倾覆力臂 m lq 0.2402 0.2517 0.2336 0.2577 31 最小倾覆力臂mlqo 0.4702 0.4814 0.4668 0.4907 32 风压倾侧力臂 m lf ----- ----- ----- ----- 33 风压稳性衡准数 K ----- ----- ----- ----- 34 水流倾侧力臂m lj ----- ----- ----- ----- 35 急流稳性衡准数 Kj ----- ----- ----- ----- 36 回航倾侧力矩 kN.m Mr ----- ----- ----- ----- 37 回航静倾角计算值 deg Qrk ----- ----- ----- ----- 38 回航静倾角衡准数 Kor ----- ----- ----- ----- 39 风压倾侧力矩(作业) kN.m Mf 28.016 28.450 28.297 28.711 40 极限静倾角(作业) degQr 8.000 8.000 8.000 8.000 41 作业初稳性要求值 m GMtk1 ----- ----- ----- ----- 42 作业初稳性衡准数 Kht1 ----- ----- ----- ----- 43 作业初稳性要求值 mGMtk2 ----- ----- ----- ----- 44 作业初稳性衡准数 Kht2 ----- ----- ----- ----- 45 风压倾侧力矩(避风) kN.m Mf 106.016 107.658 107.078 108.649 46 极限静倾角(避风) deg Qr 8.000 8.000 8.000 8.000 47 避风初稳性要求值 mGMpk 0.294 0.306 0.297 0.308 48 避风初稳性衡准数 Khp 9.509 9.385 9.496 9.399 序号 项 目＼排水量 (t) 125.000 150.000 175.000 200.000 225.000 1 风压稳性衡准要求8.4677.593 6.9006.336 5.883 2 急流稳性衡准要求---------- ---------- ----- 3 最大力臂对应角衡准要求 ---------- ---------- ----- 4 最大复原力臂衡准要求 ---------- ---------- ----- 5 复原力臂衡准要求---------- ---------- ----- 6 稳性面积衡准要求6.5155.946 5.5665.199 4.919 7 消失角衡准要求 ---------- ---------- ----- 8 初稳性衡准要求 9.7308.283 7.2526.480 5.880 9 回航静倾角衡准要求---------- ---------- ----- 10 作业初稳性衡准要求 1---------- ---------- ----- 11 作业初稳性衡准要求 2---------- ---------- -----序号项目＼排水量 (t)250.000275.000300.000325.000350.000 1风压稳性衡准要求 5.514 5.204 4.929 4.673 4.4322急流稳性衡准要求-------------------------3最大力臂对应角衡准要求-------------------------4最大复原力臂衡准要求-------------------------5复原力臂衡准要求-------------------------6稳性面积衡准要求 4.688 4.414 4.130 3.847 3.5627消失角衡准要求-------------------------8初稳性衡准要求 5.407 5.026 4.714 4.455 4.2429回航静倾角衡准要求-------------------------10作业初稳性衡准要求 1-------------------------11作业初稳性衡准要求 2-------------------------12避风初稳性衡准要求 5.344 5.020 4.753 4.531 4.349∑最大许用重心高度曲线 4.688 4.414 4.130 3.847 3.562序号项目＼排水量 (t)375.000400.000425.000450.000475.0001风压稳性衡准要求 4.211 4.021 3.834 3.662 3.4822急流稳性衡准要求-------------------------3最大力臂对应角衡准要求-------------------------4最大复原力臂衡准要求-------------------------5复原力臂衡准要求-------------------------6稳性面积衡准要求 3.264 2.988 2.720 2.451 1.9607消失角衡准要求-------------------------8初稳性衡准要求 4.062 3.907 3.772 3.658 3.5599回航静倾角衡准要求-------------------------10作业初稳性衡准要求 1-------------------------11作业初稳性衡准要求 2-------------------------12避风初稳性衡准要求 4.195 4.047 3.910 3.788 3.674∑最大许用重心高度曲线 3.264 2.988 2.720 2.451 1.960五受风面积计算侧投影面积形心高度序号项目面积满实系数流线系数受风面积垂向坐标面积矩修正系数(m^2)(m^2)(m)(m^3)1甲板室22.492 1.000 1.00022.492 3.88999.422 1.0002货舱围板14.608 1.000 1.00014.608 2.54342.21 1.0003主甲板至水线(1)41.098 1.51170.61 1.0004主甲板至水线(2)41.724 1.50371.27 1.0005主甲板至水线(3)41.504 1.50671.04 1.0006主甲板至水线(4)42.099 1.49771.65 1.000----------------------------------------------------------------------------------------------1满备品,挖掘机从艏端进入78.199 2.388212.24 1.0002备品10%,挖掘机从艏端进入78.825 2.376212.90 1.0003满备品,挖掘机从艉端进入78.605 2.381212.67 1.0004备品10%,挖掘机从艉端进入79.200 2.369213.29 1.000----------------------------------------------------------------------------------------------满备品,挖掘机从艏端进入∑ = (1)+(2)+(3)备品10%,挖掘机从艏端进入∑ = (1)+(2)+(4)满备品,挖掘机从艉端进入∑ = (1)+(2)+(5)备品10%,挖掘机从艉端进入∑ = (1)+(2)+(6)六自由液面修正计算1. 舱柜尺寸序号舱名舱类说明体积长度宽度高度密度载量系数惯性矩横倾力矩(30)(m^3)(m)(m)(m)(t/m^3)(m^4)(kN.m)1艉压载舱单舱23.32 1.760 3.476 1.812 1.0000.5009.1105.82X 2燃油舱舱组 3.08 1.320 1.540 1.760 1.0000.500 1.1 3.67X2. 初稳性高度修正计算序号舱名舱类说明惯性矩满备品,挖掘机备品10%,挖掘满备品,挖掘机备品10%,挖掘从艏端进入机从艏端进入从艉端进入机从艉端进入1艉压载舱单舱9.1--------------------2燃油舱舱组 1.140.0040.0040.0040.004 ---------------------------------------------------------------------------------------------------------- 对初稳性高度修正（ m ）0.0040.0040.0040.004七各种装载稳性计算装载序号 :1载况名称 : 满备品,挖掘机从艏端进入载况附加说明 : 作业和避风状态______________________________________________________________________________________________ 1. 重量重心计算垂向坐标纵向坐标横向坐标序号项目重量力臂重量矩力臂重量矩力臂重量矩(t)(m)(t.m)(m)(t.m)(m)(t.m)1空船101.000 1.302131.542-0.255-25.770.0000.002船员及行李0.300 4.048 1.21-12.496-3.740.0000.003备品0.400 2.900 1.97-12.581-5.03 0.0000.004日用水柜 1.000 4.752 4.75 -13.640-13.640.0000.005燃油 5.000 1.5847.92 -12.760-63.8 0.0000.006工程备品150.000 1.724258.72-0.088-13.200.0000.007挖掘机艏端进入20.000 3.75875.1211.000220.00 5.940118.80 满备品,挖掘机230.200 1.756459.650.37798.8850.454118.80 从艏端进入2. 浮态和初稳性高度水线船长Lw-------------36.800m初始横倾角Qo---------7.286 deg水线船宽Bs-------------7.450m进水角Qj---------26.767 deg吃水d-------------0.929m极限静倾角Qr---------8.000 deg艏吃水Tf------------- 1.08m初稳性高度(未修正)GMo----- 3.188m艉吃水Ta-------------0.777m自由液面修正量△GM-----0.005m最小干舷F------------- 1.006m初稳性高度(修正后)GM1----- 3.182m受风面积Af-------------78.199 m^2面积形心垂向坐标Zf----- 2.388m方型系数Cb-------------0.752进水位置-------------位置 13. 复原力臂曲线角度复原力臂(未修正)自由液面修正值复原力臂(修正后)动稳性力臂(deg)( m )( m )( m )(m.rad)0.00-0.45390.0000-0.45390.00005.00-0.18190.0002-0.1821-0.027810.000.09760.00040.097 -0.31515.000.37610.00060.3754-0.010320.000.58060.00080.57970.032225.000.65570.00110.65460.086630.000.64970.00140.64820.143835.000.60070.00170.59910.198540.000.52430.00210.52220.247545.000.43040.00260.42790.289050.000.32270.00320.31950.321755.000.20810.00370.20430.344660.000.08780.00410.08360.357265.00-0.03590.0044-0.04030.359170.00-0.16140.0045-0.16610.350175.00-0.28720.0047-0.29190.330180.00-0.41170.0048-0.41650.29924. 初稳性高度和复原力臂曲线的衡准计算初稳性高度(修正后)GM1----- 3.1829m进水角Qj-------26.767 deg基本初稳性要求值GMk----------m进水角对应复原力臂 lj-----0.6452m初稳性衡准数Kh----------进水角对应稳性面积 Adj -----0.1486 rad.m最大复原力臂对应角 Qm-----23.855 deg最大复原力臂lm-------0.6618m最大力臂对应角要求值Qmk---------- deg最大复原力臂要求值lmk----------m最大力臂对应角衡准数Klm----------最大复原力臂衡准数 Kl----------消失角Qv-----55.773 deg稳性面积(实取)ldu-----0.1111 rad.m 消失角要求值Qvk---------- deg稳性面积要求值Ad-----0.0412 rad.m消失角衡准数Kv----------稳性面积衡准数Kldo----- 2.375。

《海上货物运输》教案《船舶初稳性》校级公开课教学设计课题：（第三章第二节）课时安排：2教具：PPT、实船稳性资料及配载资料教学目标：1.理解船舶初稳性的基本概念和三个前提假设；2.掌握船舶初稳性高度的计算方法；3.理解不同方式的载荷变动对船舶初稳性高度的影响。

教学重点：1.初稳性高度的计算2.载荷变动对船舶初稳性高度的影响。

教学难点：1.初稳性的三个前提假设；2.载荷变动对船舶初稳性高度的影响。

教学过程：一、回顾：船舶稳性基本概念（提问）1.稳性概念及分类概念：船舶在外力矩作用下偏离其初始平衡位置而倾斜，当外力矩消失后能自行回复到初始平衡状态的能力。

分类：按船舶倾斜方向分：横稳性和纵稳性按船舶倾角大小分：初稳性和大倾角稳性按作用力矩性质分：静稳性和动稳性按船舱是否进水分：完整稳性和破舱稳性2.稳定平衡状态（要求学生画出）概念：具有稳性的船舶的初始平衡状态条件：重心在稳心之下稳心：正浮时浮力作用线与倾斜后浮力作用线的交点，记作M3.稳性方程稳性的大小取决于稳性力矩的大小稳性力矩=重力或浮力×稳性力臂稳性方程: M s=Δ•GZ稳性力臂GZ：倾斜状态下重力作用线与浮力作用线之间的垂直距离二、新课讲解：船舶初稳性1.基本概念及三个前提假设概念：船舶小角度倾斜（θ≤10︒~15︒）时的稳性前提假设：1）船舶在微倾条件下，倾斜轴过初始水线面的面积中心即初始漂心F；2）过初始漂心F微倾后船舶排水体积不变；3）当排水量一定时，船舶的稳心M点为一定点。

船舶初稳性是以上述结论为前提进行研究和表述的。

由上可得，船舶小角度倾斜时，浮心的移动轨迹为以M为圆心，BM为半径的圆弧。

2.初稳性的基本标志GM船舶在小倾角条件下，稳性力臂GZ和稳性力矩M s可表示为GZ＝GM s inθM s＝ΔGM s inθ式中：GM───船舶重心与稳心间的垂直距离，称为初稳性高度（m）；θ───船舶横倾角（°）。

由上式可见，在排水量及倾角一定情况下，静稳性力矩大小取决于重心和稳心的相对位置，即取决于GM 大小。

船舶初稳性高度计算船舶初稳性高度计算船舶初稳性高度计算1.船舶装载后的初稳性高度GM：GM=KM--KG {KM--为船舶横稳心距基线高度（米）KG--为船舶装载后重心距基线高（米）KM--可由船舶资料静水曲线图按平均吃水查得}2.舶装载后重心距基线高KG:KG=( DZg+∑PiZi) /Δ { D--空船重量（吨）;查船舶资料得；Zg--空船重心距基线高度（米）；查船舶资料得；Pi--包括船舶常数，货物总重量，船员及供应品，备品，油水重量（吨）；Zi--载荷Pi的重心高度（米）；∆--船舶排水量（吨）；}3.自由液面的影响δGMf :δGMf=∑ρix/Δ {ρ—舱内液体的密度（克/立方米）ix---液舱内自由液面对液面中心轴的面积横矩（M4）}4.经自由液面修正后的初稳心高度GoM:GoM=KM--KG--δGMf5.船舶横摇周期Tө:Tө=0.58f√(B+4KG)/GoM {0.58为常数；f—可由B/d查出；B—船舶型宽；d—船舶装载吃水；}6.例题：某船装载货物后Δ=18500吨，全船垂向重量力矩∑PiZi= 143375吨.米，现有1号燃油舱自由液面对液面中心轴的面积横矩∑ρix= 58.7四次方米。

淡水舱自由液面对液面中心轴的面积横矩∑ρix= 491.1四次方米。

两舱均未装满，其中燃油密度ρ=0.97克/立方厘米。

试计算经自由液面修正后的初稳性高度GoM（根据Δ查得KM=8.58米）。

解：1）求KGKG=( DZg+∑PiZi) /Δ=143375/18500=7.75米2）计算自由液面影响的减小值δGMf :δGMf=∑ρix/Δ=(0.97*58.7+1.0*491.1)/18500=0.03米3）计算 GoM:GoM=KM—KG--δGMf=8.58-7.75-0.03=0.80米。
