单片机控制系统的设计与调试方法一、前言单片机控制系统是现代电子技术中的一种重要的应用，它具有体积小、功耗低、成本低等优点，被广泛应用于各种领域。
本文将介绍单片机控制系统的设计与调试方法。
二、硬件设计1. 确定系统功能需求在进行单片机控制系统的硬件设计前，需要确定系统的功能需求。
这包括了系统所要实现的功能以及所需要使用的传感器和执行器等。
2. 选择适当的单片机芯片根据系统的功能需求和性能要求，选择适当的单片机芯片。
常见的单片机芯片有8051系列、PIC系列、AVR系列等。
3. 设计电路图根据所选单片机芯片和外围器件，设计电路图。
电路图应包括主控芯片、外设接口电路、时钟电路等。
4. PCB设计根据电路图进行PCB布局和布线设计。
在进行PCB设计时应注意防止信号干扰和功率噪声等问题。
5. 制作PCB板完成PCB设计后，可以通过打样或委托加工来制作PCB板。
6. 组装调试将所选单片机芯片及外围器件进行组装，并进行调试。
在调试时需要注意电路连接是否正确、电源电压是否稳定等问题。
三、软件设计1. 确定系统的软件功能需求在进行单片机控制系统的软件设计前，需要确定系统的软件功能需求。
这包括了系统所要实现的功能以及所需要使用的算法和数据结构等。
2. 编写程序框架根据所选单片机芯片和外围器件，编写程序框架。
程序框架应包括初始化函数、主循环函数等。
3. 编写具体功能模块根据系统的软件功能需求，编写具体功能模块。
例如，如果系统需要测量温度，则需要编写一个测量温度的函数。
4. 调试程序完成程序编写后，进行调试。
在调试时需要注意程序是否能够正确运行、是否存在死循环等问题。
四、系统调试1. 确定测试方法在进行单片机控制系统的调试前，需要确定测试方法。
测试方法应包括了测试步骤和测试工具等。
2. 进行硬件测试对单片机控制系统进行硬件测试。
硬件测试应包括了电路连接是否正确、电源电压是否稳定等问题。
3. 进行软件测试对单片机控制系统进行软件测试。
「单片机硬件系统设计原则和应用编程技巧」单片机是一种集成电路芯片，具有处理器、存储器和输入输出控制器等基本功能，广泛应用于嵌入式系统中。
在进行单片机的硬件系统设计和应用编程时，需要遵循一些原则和技巧，以保证系统的稳定性和性能。
一、硬件系统设计原则：1.选择适合的单片机型号：根据具体应用需求选择合适的单片机型号，考虑其处理能力、接口数目、存储容量等因素。
2.合理设计电路连接：包括外围电路的设计、时钟源的选择、复位电路的设计等。
合理使用去耦电容、滤波电容等元器件，以保证电路的稳定性和抗干扰能力。
3.合理布局电路元件：将具有相互关联的元件尽量靠近，以减少互相之间的干扰。
同时，要考虑到元件的散热问题，合理布局散热器件。
4.正确选择电源：选择稳压电源和电池电源相结合的方式，保证电源电压的稳定性和可靠性。
5.注意信号的低噪声设计：减少线路中功率噪声、高频噪声的干扰，以保证信号的准确性和可靠性。
6.进行可靠性测试和验证：进行电路参数测试、温度试验、震动试验等，以确保单片机系统的可靠性。
1.熟悉单片机的架构和指令集：了解单片机的寄存器、外设接口等硬件结构，掌握其指令集编程指令。
2.合理规划和分配存储器空间：合理使用单片机的ROM和RAM存储空间，避免资源浪费和溢出。
3.编写简洁高效的代码：遵循良好的代码规范，尽量简化代码逻辑，减少不必要的条件分支和循环语句。
使用适当的数据结构和算法优化程序性能。
4.注意中断服务程序的设计：合理使用中断，将中断服务程序设计得简短高效，避免中断嵌套过深和占用过多的处理时间。
5.注意软硬件的时序关系：根据具体应用场景，注意软硬件信号的时序关系，防止由于时序上的冲突而导致程序错误。
6.进行调试和测试：通过使用单片机调试工具，例如仿真器和调试器，对编写的程序进行调试和测试，解决可能出现的问题。
总结起来，单片机硬件系统设计和应用编程需要遵循合理的设计原则，结合一些技巧，以确保系统的稳定性和性能。
单片机的系统设计与性能测试方法研究概述：随着科技的不断进步，单片机已经广泛应用于各个领域。
单片机的系统设计和性能测试是确保其正常运行和性能稳定的重要环节。
本文将从系统设计和性能测试两个方面对单片机进行研究，并提出相应的方法。
一、单片机系统设计单片机系统设计是单片机开发中的关键步骤之一，它包括硬件设计和软件设计。
硬件设计：1. 选择合适的单片机型号：根据实际需求和预算，选择适合的单片机型号。
考虑到性能、功耗、外设支持等因素，选择合适的型号。
2. 电源设计：为单片机提供稳定的电源是系统设计的基础。
根据单片机的工作电压和电流要求，设计合适的电源电路。
3. 外设接口设计：根据实际需求设计单片机与外部设备的接口电路，包括通信接口、输入输出接口等。
确保单片机能够与外部设备进行数据交换。
4. PCB设计：根据单片机及其外设的布局、连接方式和尺寸，设计相应的PCB板。
保证信号传输和电源供应的稳定性。
软件设计：1. 系统架构设计：根据需求，对单片机的软件系统进行结构化设计。
包括模块分配、任务划分等，确保系统的可维护性和可扩展性。
2. 软件编程：根据系统设计的要求，使用合适的编程语言进行单片机软件开发。
编写程序实现各个模块，并进行调试和测试。
3. 驱动程序设计：如需要与外设进行交互，需要设计相应的驱动程序。
根据硬件接口设计，编写相应的驱动程序，实现与外设的通信和控制。
4. 系统测试：对系统进行综合测试，确保系统的功能正常。
包括功能测试和性能测试，验证系统是否满足需求。
二、单片机性能测试方法研究单片机的性能测试是评估其运行性能和稳定性的重要手段。
下面介绍几种常用的单片机性能测试方法。
1. 性能指标测试：- 时钟频率测试：通过设置单片机的时钟频率，运行相应的测试程序，利用计时器进行计时，得出单片机的实际工作频率。
- 存储器容量测试：通过编写测试程序，对单片机的内部存储器和外部存储器进行读写操作，测试其容量和读写速度。
- 通信速率测试：通过与外部设备进行数据通信，测试单片机的通信速率和稳定性。
单片机工程师面试题作为单片机工程师，面试是一个非常重要的环节。
在这个过程中，面试官会通过提问来评估你的技术能力和相关知识。
本文将介绍一些常见的单片机工程师面试题，以帮助你在面试中更好地准备。
1. 请介绍一下单片机的基本概念和作用。
单片机是一种集成了处理器核心、内存和外设等功能的微型计算机系统。
它通常用于控制和处理各种电子设备，如家用电器、汽车电子控制系统等。
单片机具有体积小、功耗低、可靠性高等特点。
2. 简要介绍一下你在之前的项目中用到的单片机及其应用。
在此回答中，你可以详细描述你在过去的项目中使用过的单片机型号、所实现的具体功能以及相关的设计、调试经验等。
这有助于展示你在单片机应用方面的经验和能力。
3. 请解释一下什么是中断？中断是一种在程序执行过程中，由硬件或软件触发的事件。
当发生中断时，当前正在执行的程序会被暂停，转而执行中断处理程序。
中断可以用于处理紧急事件、实现时序控制、提高系统的响应速度等。
4. 什么是定时器和计数器？有何区别？定时器是一种用于产生固定时间间隔的信号的设备，常用于时间控制和时序产生。
计数器是一种用于计数事物数量的设备，常用于计数、频率测量等应用。
它们之间的区别在于定时器产生连续的时间间隔信号，而计数器用于记录特定事件的次数。
5. 请解释一下IO口和外部中断。
IO口是单片机用于与外部设备进行数字信号输入/输出的接口。
它可以用于与各种外设进行通信和控制操作。
外部中断是指通过外部引脚触发的中断信号。
当外部中断引脚检测到信号变化时，单片机会中断当前程序，转而执行外部中断的处理程序。
6. 请说明一下程序计数器和堆栈指针在单片机中的作用。
程序计数器（PC）用于指示当前程序执行的位置，即下一条将要执行的指令地址。
堆栈指针（SP）用于指示堆栈的栈顶位置，堆栈用于保存程序执行过程中的重要数据和中断现场信息。
程序计数器和堆栈指针是单片机实现程序控制流和中断处理的重要寄存器。
7. 在单片机编程中，什么是位操作？为什么要使用位操作？位操作是指对数据的特定位进行读写操作。
学院：电子工程学院班级：0210701 学号：02107025姓名：张文祥单片机系统硬件可靠性设计学院：电子工程学院班级：0210701学号：02107025姓名：张文祥摘要：为了使单片机系统可靠运行，必须对单片机系统进行可靠性设计，为此，提出了单片机系统可靠性设计的思想，并从硬件和软件两个方面探讨了单片机系统可靠性设计的技术途径。
根据硬件和软件子系统的人—环境特性，结合具体的实践经验，提出了单片机系统可靠性设计的具体技术。
这些可靠性设计技术的应用，使单片机系统的可靠性提高到了一个新水平。
关键词：可靠性设计；硬件；模块化；抗干扰引言：近年来，人们在单片机系统可靠性设计方面的探索已卓有成效，一些靠性设计技术在单片机系统中得到了广泛应用。
但单片机系统的可靠性还远不能满足户的需要，特别是在一些新的应用领域，对单片机系的可靠性又有新的要求。
本文主要针对石油测井行业劣应用环境下单片机系统可靠性设计展开论述。
单片机又称单片微控制器，它不是完成某一个逻辑功能的芯片，而是把一个计算机系统集成到一个芯片上。
概括的讲，一块芯片就成了一台计算机。
单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域，大致可分为如下几个范畴：一、在智能仪器仪表的应用单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点，广泛应用于仪器仪表中，结合不同类型的传感器，可实现诸如电压、功率、频率、湿度、温度、流量、速度、厚度、角度、长度、硬度、元素、压力等物理量的测量。
采用单片机控制使得仪器仪表数字化、智能化、微型化，且功能比起采用电子或数字电路更加强大。
例如精密的测量设备（功率计，示波器，各种分析仪）。
二、在家用电器中的应用可以这样说，现在的家用电器基本上都采用了单片机控制，从电饭煲、洗衣机、电冰箱、空调机、彩电、其他音响视频器材、再到电子秤量设备，五花八门，无所不在。
三、在工业控制中的应用用单片机可以构成形式多样的控制系统、数据采集系统。
提高单片机应用系统可靠性的软硬件技术作者：彭芬来源：《计算机光盘软件与应用》2013年第20期摘要：单片机日益广泛的使用，因此对于单片机的使用操作系统的可靠性和安全性也有了越来越高的要求。
尤其是对于工业过程的控制、交通管理、金融以及通讯等测控系统，最主要的技术指标就是可靠性。
因为系统一旦出现任何的问题和故障，就会造成生产过程混乱、指挥以及监控系统的迟钝等不良后果。
文中简单介绍了几种提升单片机应用系统可靠性的方式和措施。
关键词：单片机；抗干扰；可靠性中图分类号：TP368.1在进行单片机应用系统开发的过程之中，经常会遭遇到的问题是在实验室的运行环境之下，系统运行正常有效，但是一旦将其安装到现场工作，经常会出现不规律、不正常的情况。
或者是在系统的运行调试过程和在空载的情况下一切正常，但是大负荷的控制一旦启动，整个系统很可能会出现各种问题。
探寻出现此种情况的原因，很可能是抗干扰设计有漏洞，以至于造成应用系统的不够可靠。
1 造成单片机可靠性不高的原因1.1 单片机应用系统出故障的主要表现和内在原因操作系统出错的主要表现包含了被控制对象动作失误、死机、状态不稳定、计时不准确以及数据显示混乱和闪烁不定等等。
其内在原因主要是：第一，随机存储器中的数据被打乱，造成程序进入死循环的境地，因而引发死机的情况出现；第二，单片机中的内部程序指针发生错乱，随便指向了错误的地方，使得运行的程序不正确，造成随机存储器之中的某些数据被打乱，程序计算的结果是错误的，外围的锁存电路受到一定的干扰，出现了误锁存的情况，以至于出现被控制对象的错误操作；第三，锁存电路和被控制对象之间的线路遭受到了一定的干扰，因此造成被控制对象的状态不稳定；第四，单片机内部程序指针出现错乱，造成中断程序在运行的过程中超出了限定的时间；第五，随机存储器之中的计时数据被打乱，造成程序在计算的过程中产生出错误结果。
1.2 造成单片机使用体系出现错误的外因从设计与制作的方面解析，使得单片机的应用操作体系容易受到干扰的主要客观外在原因有七个方面：第一，单片机本身抗干扰能力较差；第二，环境电磁干扰因素过于强烈；第三，整个操作体系电源抗干扰能力不足或是功率太差等；第四，程序并没有使用抗干扰的办法或使用的办法力度不够；第五，各个组织器件之间的驱动功率太小，处在一种刚刚达标的状态之下；第六，长距离的数据传输电流和电压不高，而且没有使用相应的屏蔽保护措施；第七，元件的质量不高[1]。
单片机系统中复位电路的可靠性分析与设计首先，在分析复位电路可靠性之前，有必要了解复位电路的基本原理。
复位电路的主要功能是在系统通电或特定条件发生时将单片机的复位引脚拉低一段时间，使单片机按照预定的状态重新启动，从而保证系统正常运行。
常见的复位电路包括普通复位电路、功率上复位电路、看门狗复位电路等。
复位电路可靠性的分析主要从以下几个方面入手：1.电源稳定性：复位电路的工作依赖于电源的稳定性。
如果电源波动较大，可能会导致复位信号不稳定，引起系统复位异常。
因此，建议在设计中增加稳压电路、滤波电路等措施，确保电源的稳定性和纹波小。
2.噪声干扰：单片机工作环境中存在各种噪声，如电磁干扰、射频干扰等，这些干扰可能导致复位电路误触发或失效。
为了解决这一问题，可以采用屏蔽措施、使用滤波电路或选择抗干扰能力较强的电路器件等。
3.瞬态故障：在系统工作过程中，可能会出现瞬态故障，例如电源电压的瞬间下降、电流的瞬间增加等，这些瞬态故障可能会导致单片机复位异常。
为了提高复位电路的可靠性，可以选择具有快速响应速度的复位电路器件，以及增加滤波电路等。
4.可靠性设计：在复位电路的设计中，还需要考虑电路的可靠性和容错性。
可以采用多级复位电路设计、冗余复位电路设计等方式，以提高系统的容错能力。
在设计复位电路时，需要根据具体应用场景的需求，选择合适的复位电路方案和元器件。
例如，在高可靠性要求场景下，可以选择使用看门狗复位电路，它可以根据系统的状态监测，自动产生复位信号；在对复位速度有较高要求的场景下，可以采用功率上复位电路，它可以在电源波动瞬间产生复位信号。
综上所述，单片机系统中复位电路的可靠性对整个系统的正常运行起着至关重要的作用。
在设计中，需要考虑电源稳定性、噪声干扰、瞬态故障等因素，并采取相应的设计措施，以提高复位电路的可靠性。
此外，根据具体应用场景的需求选择合适的复位电路方案和元器件也是提高可靠性的重要手段。
浅谈单片机控制系统的可靠性作者：章檬来源：《城市建设理论研究》2013年第25期摘要：下文主要结合笔者多年的工作实践经验，针对单片机控制系统中的可靠性进行了探讨，提出了规范合理的系统设计和容错设计来提高系统的可靠性，同时对系统的干扰进行了介绍，并给出了硬件和软件抗干扰的措施，使单片机控制系统的工作可靠、稳定、高效。
关键词：可靠性容错干扰中图分类号：TN973.3 文献标识码：A 文章编号：1、规范合理的系统设计和容错设计单片机控制系统是完成一定控制功能的系统，有其工作任务、运行环境和持续运行时间。
设计中不仅要考虑系统运行的可靠性以及可维护性，还要考虑系统的性价比，为了保证系统的可靠持续运行，规范合理的系统设计和容错设计是非常重要的。
在单片机控制系统的设计中要求方案正确、易于实现。
系统的硬件和软件的功能分配合理不仅有利于系统的良好运行，而且有利于节约系统的开发成本，便于可扩展和可维护。
在满足系统性能指标和可靠性的前提下，元器件尽量选择廉价、性能优良、常见的元器件品种和型号，充分利用较好的系统设计方案来降低使用元器件的设计等级。
在系统的元器件的布局、印制板的布线以及电源和地线连接情况等都会对系统的运行性能和抗干扰能力产生影响。
软件设计要求模块化程序设计和结构化程序设计。
容错设计就是对故障予以容忍的设计。
因为单片机控制系统故障或出错是客观存在的，容错设计就是解除系统故障或出错影响措施。
实施的方法是投入超常规设计所需要的资源，以换取更高的系统可靠性。
2、单片机控制系统的干扰简介要解决单片机控制系统的干扰问题，必须对干扰的来源、类型等进行分析才能找到合适的抗干扰方法。
单片机控制系统是包含数字电路和模拟电路部分，因此受干扰的情况较复杂，不论是哪种信号，只要其中夹杂有干扰信号都会对单片机某个单元甚至使整个控制系统造成干扰或故障。
干扰的类型从单片机控制系统来看可以分为外部干扰和内部干扰两种。
外部干扰与系统结构无关，由外界环境决定的影响系统正常运行的因素，如空间、环境温度、湿度或磁的影响等；内部干扰是指由系统结构、制造工艺等决定的因素，如分布电容、分布电感引起的耦合，多点接地引起的电位差和电源系统引入的干扰等。
浅谈提高单片机系统可靠性的设计方法
关键词：单片机干扰可靠性
随着单片机系统应用的广泛和深入，人们对单片机系统的可靠性越来越重视，要求也越来越高。
单片机系统的运行可靠性与它的硬件、软件以及它所处的环境密切相关，可看作是受内部因素和外部因素的共同影响。
从内部因素看，系统需要能够对运行过程中自身以及周围产生的干扰信号进行有效的抑制和消除；而从外部因素看，要求改善外部环境质量，为系统创造一个良好的运行环境。
在实际运用中，各种技术需要根据情况和场合的不同，把握重点，软硬结合，合理选择运用。
1 硬件可靠性设计

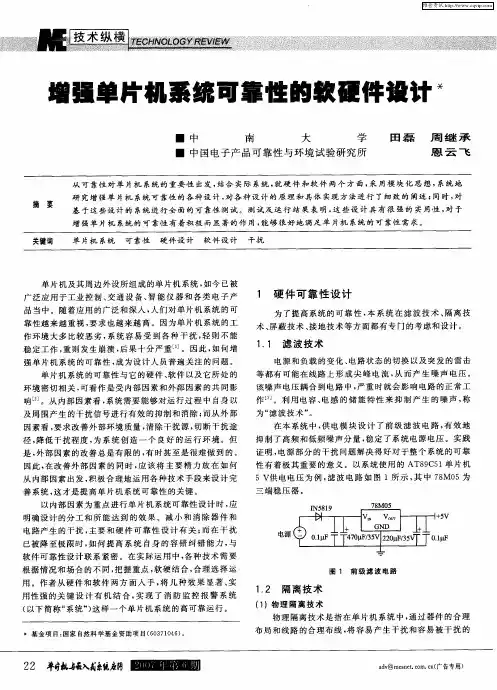

1.1 电源干扰及其抑制措施
在影响单片机系统可靠性的诸多因素中，电源干扰可谓首屈一指。
据统计，单片机应用系统的运行故障中有90%以上是由电源噪声引起的。
（1）交流电源干扰及抑制
多数情况下，单片机应用系统都使用交流220v、50hz的电源供电。
在工业现场，生产负荷的经常变化，大型用电设备的启动与停止，往往会造成电源电压的波动，有时还会产生尖峰脉冲，它对单片机应用系统的影响最大，能使系统的程序“跑飞”或使系统造成“死机”。
因此，一方面要使系统尽量远离这些干扰源，另一方面可采用电源滤波器；还可采用交流稳压器；也可采用1：1隔离变
压器。
（2）直流电源抗干扰措施
单片机应用系统中有时往往需要几种不同电压等级的直流电源。
这时，可以采用相应的低纹波高质量集成稳压电路，从而使供电系统的可靠性大大提高；也可以采用直流开关电源进行供电；还可以采用dc-dc变换器。
1.2 地线干扰及其抑制
在单片机系统中，接地是一个非常重要的问题。
接地问题处理的好坏，将直接影响单片机系统的正常工作。
在低频电路中，布线和元件间的寄生电感影响不大，因而常采用一点接地；在高频电路中，布线和元件间的寄生电感及分布电容将造成各接地线间的耦合，此时应采用多点接地。
数字地和模拟地应分别接地。
即使是一个芯片上有两种地也要分别接地，然后在一点处把两种地连接起来。
在印刷电路板的地线分布时，ttl、cmos器件的接地线要呈辐射网状，避免环形；板上地线的宽度要根据通过的电流大小而定。
在可能的情况下，地线尽量加宽，旁路电容的地线不要太长；功率地通过电流信号较大，地线应较宽，必须与小信号地分开。
1.3 隔离措施
（1）物理隔离
物理隔离技术是指在单片机系统中，通过器件和线路的合理布局，将容易产生干扰和容易被干扰的器件和线路分开或者按照合理
的规则放置，将系统自身可能产生的干扰降到最低。
具体的方法有；大功率、高电平器件与小功率、低电平器件隔离；模拟电路和数字电路隔离；数字信号线、模拟信号线与电源线隔离。
（2）信号隔离技术
信号隔离技术是指通过安装中间器件来切断两个电路的直接电
联系，使之相互独立不成回路，从而切断噪声从一个电路进入另一个电路的通道。
单片机的输入输出口线是最容易引进干扰的地方，对于不使用的i/o口线，需要使用电阻上拉到高电平，不可悬置；直接将开关量信号接到单片机的口线上，是最不可取的设计，至少要加一个缓冲驱动的芯片隔离；在严重干扰的情况下，需要将所有的口线采用光耦光电隔离。
2 软件可靠性设计
在单片机软件程序的设计中，要采用一些措施来提高单片机系统工作的可靠性。
软件抗干扰的方法主要分两类：一类是消除模拟输入信号的噪声（如数字滤波技术）；一类是程序运行混乱时使程序恢复正轨的方法。
2.1 数字滤波技术
在采集模拟信号时，得到的数据可能存在偏差。
这些偏差有时并不是由程序本身引起的，而是由于噪声信号串入前向传感器中所致。
针对这种情况，可采用数字滤波确保采集到的数据的准确性和真实性。
数字滤波技术方法有滑动平均值法、算术平均值法、一阶递推数字滤波法和防脉冲干扰平均值法等等。
2.2 指令冗余技术
单片机cpu取指令过程是先取操作码，再取操作数。
当pc受干扰出现错误，程序便脱离正常轨道“乱飞”。
在某些关键地方可以人为地插入一些单字节指令，或将有效单字节指令重写称为指令冗余。
通常是在双字节指令和三字节指令后插入两个字节以上的nop，这样即使“乱飞程序”飞到操作数上，由于空操作指令nop的存在，避免了后面的指令被当作操作数执行，程序自动转入正轨。
2.3 软件陷阱技术
当“乱飞”程序进入非程序区，冗余指令便无法起作用。
可以通过设置软件陷阱，拦截“乱飞”程序，将其引向指定位置，再进行出错处理。
目前比较成熟的软件拦截技术就是常用的软件陷阱，所谓软件陷阱，就是一条引导指令，强行将捕获的程序引向一个指定的地址，在那里有一段专门对程序出错进行处理的指令。
如果我们把这段程序的入口地址记为err的话，软件陷阱即为一条无条件转移指令，为了加强其捕获效果，一般还在它前面加几条nop指令，2.4 “看门狗”技术
若失控的程序进入“死循环”，通常采用“看门狗”技术使程序脱离“死循环”。
“看门狗”技术可由硬件实现，也可由软件实现。
对于采用了“看门狗”技术来提高可靠性的系统，还必须严格保证系统的可重入性。
为保证系统的重入性能，可以把其历史状态保存在单片机系统的ram中。
在确保系统不掉电的情况下，这些历史数据在系统重入时可以被重新使用。
如果不能保证系统的电源稳
定，还必须考虑采用备用电池供电，以保证ram数据的安全稳定；对于时间不是太敏感的系统，还可以采用eprom或flash rom来保存历史数据。
3 结束语
在上面，对单片机系统的干扰及其应对方法进行了分析，在实际的单片机系统设计时，要分析系统工作的环境，明确干扰的类型和性质，根据干扰的不同及对系统影响程度的大小，从硬件和软件两个方面采取不同的应对方法，提高单片机系统的工作的可靠性。
参考文献：
[1]胡汉才.单片机原理及系统设计.北京：清华大学出版社，2002.
[2]李广第，朱月秀，王秀山.单片机基础.北京：北京航空航天大学出版社，2002.
[3]李华等.mcs一51系列单片机实用接口技术.北京：北京航空航天大学出版社，2000.。
