楼宇自控系统调试方案概述以下内容详细叙述了按照各受控设备与系统最优化解决方案和Honeywell技术资料对相关设备与系统所做检查和调试的步骤，以保证各受控设备与系统的运行符合设计要求。
在编制软件应用程序过程中，可利用Honeywell提供的仿真调试工具软件“Live CARE”对软件程序的开关逻辑和控制策略进行“模拟”测试，这是非常重要的一步，可以快速检查程序中存在的问题，减少现场软件调试的工作量。
但软件仿真调试并不能替代在现场进行的在线调试。
必须在现场具备调试条件的情况下,用中央电脑或手操器对监控设备及开关逻辑、控制策略进行在线调试。
当对受控设备与系统进行了完整的测试和调试后，必须作好趋势报告以记录各参数变化过程，从而确保控制回路调试正确，并向设备与系统的服务区域提供稳定的输出参数特性。
DDC控制器供电检测供电之前1. 对DDC盘内所有电缆和端子排进行目视检查，以修正显著的损坏或不正确安装。
2. 确认设备安装严格遵守了设备安装手册以及国家相关电气安装规范要求，施工完毕，并且通过有关部门例如监理公司的验收。
3. 检查所有接线端子，以排除外来电压。
注意1.在控制器模块安装前完成底座安装和现场接线。
2.确保控制器屏蔽接地连接的完整性。
现场不正确接线的检查使用万用电表将量程设为高于220V的交流电压档位，检查接地脚与所有AI、AO、DI、DO间的交流电压。
若发现有220V交流电压存在，查找根源，修正接线。
接地不良测试1. 将仪表量程设在0～20K（量程选择视万用表型号而定）电阻档。
2. 测量接地脚与所有AI、AO、DI、DO接线端间的电阻。
3. 任何低于10K欧姆的测量都表明存在接地不良。
检查敷线中是否有割、划破口，传感器是否同保护套管或安装支架发生短路。
检查第三方设备是否通过接口提供了低阻抗负载到控制器的I/O端。
4. 为4～20mA输入信号安装500欧姆电阻。
5. 按I/O模块表设置模块地址并安装模块。

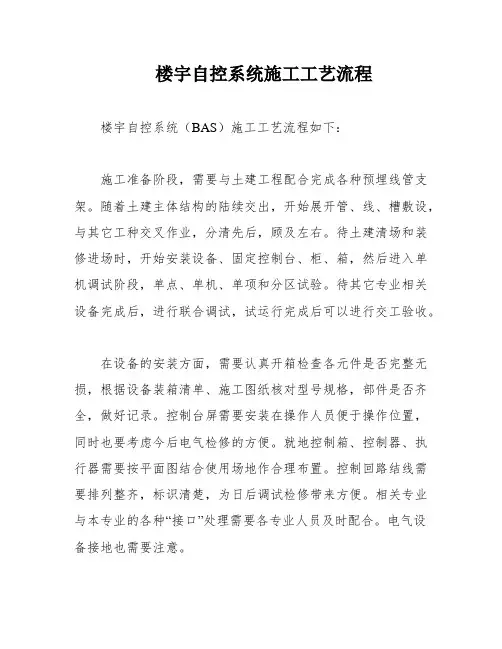

楼宇自控系统施工工艺流程楼宇自控系统（BAS）施工工艺流程如下：施工准备阶段，需要与土建工程配合完成各种预埋线管支架。
随着土建主体结构的陆续交出，开始展开管、线、槽敷设，与其它工种交叉作业，分清先后，顾及左右。
待土建清场和装修进场时，开始安装设备、固定控制台、柜、箱，然后进入单机调试阶段，单点、单机、单项和分区试验。
待其它专业相关设备完成后，进行联合调试，试运行完成后可以进行交工验收。
在设备的安装方面，需要认真开箱检查各元件是否完整无损，根据设备装箱清单、施工图纸核对型号规格，部件是否齐全，做好记录。
控制台屏需要安装在操作人员便于操作位置，同时也要考虑今后电气检修的方便。
就地控制箱、控制器、执行器需要按平面图结合使用场地作合理布置。
控制回路结线需要排列整齐，标识清楚，为日后调试检修带来方便。
相关专业与本专业的各种“接口”处理需要各专业人员及时配合。
电气设备接地也需要注意。
DDC箱的安装需要注意以下几点：1.1 DDC箱运到现场后需要认真开箱检查DDC箱内的控制器、模块等元器件是否完整无损，根据设备装箱清单、施工图纸核对型号规格，部件是否齐全，做好记录。
1.2 DDC箱的安装需要按照以下步骤进行：管与箱连接配合土建预埋箱体DDC箱安装弹线定位安装盘面与结线装盖板绝缘测量1.3 DDC箱安装应牢固，高度尽量与就近的低压控制柜一致，垂直偏差度应不大于1.5mm，柜面标示完整清晰，漆面如有脱落应在验收前予以补漆。
柜内控制器、模块等需要安装牢固，端子配线正确，接触紧密，各种零件不得脱落或碰坏。
DDC箱定位需要合理（省料、方便维修、不与其它专业冲突），安装牢固端正，其垂直偏差不应大于1.5mm。
固定方法按施工现场条件而定，宜采用预置膨胀螺钉。
安装的具体位置应综合考虑周围环境的美观、操作的方便与屏蔽效果。
箱体开孔需要合适，切口整齐。
暗配DDC箱箱盖需要紧贴墙面；零线经汇流排连接；无校接现象；油漆完整；箱内外清洁；箱面标牌正确；箱盖开关灵活；器件、回路编号齐全；端子排接线整齐；PE线安装明显牢固。
楼控BA设备调试及优化方法1. 背景楼控BA（Building Automation）设备是用于实现楼宇自动化管理的重要设备，它可以监测和控制楼宇内各种设备和系统，包括照明、空调、安防等。
为了确保楼控BA设备能够正常运行并发挥最佳性能，需要进行调试和优化。
2. 楼控BA设备调试方法2.1. 硬件调试在进行楼控BA设备的硬件调试时，需要按照以下步骤进行操作：1. 确认设备的供电情况，检查是否连接稳定并输出正确的电压；2. 检查设备的通信接口，确保与其他设备的连接正常；3. 检查设备的传感器和执行器，确保其工作正常；4. 测试设备的各项功能，包括输入输出、通信、控制等；5. 跟踪设备的运行日志，查找并解决可能的故障。
2.2. 软件调试在进行楼控BA设备的软件调试时，需要遵循以下步骤：1. 确认设备的操作系统和软件版本，确保其与其他设备兼容；2. 检查设备的网络设置，确保连接正常并能够与其他设备通信；3. 配置设备的参数和功能，根据实际需求进行调整；4. 测试设备的控制逻辑和算法，确保其能够准确地响应输入和执行相应的控制操作；5. 跟踪设备的运行日志，查找并解决可能的问题。
3. 楼控BA设备优化方法3.1. 能源管理优化楼控BA设备在实际使用中能够优化能源管理，降低能耗，具体优化方法包括：1. 设置合理的定时开关机策略，避免能耗浪费；2. 根据楼宇内部环境和人员活动情况，智能调整空调和照明的温度和亮度；3. 使用节能设备和技术，如LED照明和能耗监测系统。
3.2. 故障监测和维护优化为了确保楼控BA设备的稳定运行，需要进行故障监测和维护优化，具体方法包括：1. 定期检查设备的各项功能，包括通信、传感器和执行器；2. 定期清洁和保养设备，确保其正常工作；3. 设立设备故障报警系统，及时发现和解决问题；4. 定期更新设备的软件和硬件，以提高系统的稳定性和性能。
4. 结论楼控BA设备的调试和优化对于确保其正常运行和发挥最佳性能至关重要。
XXXXXXX楼宇自控系统调试方案XXXXXXX 楼宇自控系统的监控范围为：建筑内的5台空调机组、7台新风机组；冷水系统中的2台冷水机组、3台冷冻水泵、3 台冷却水泵、3台冷却塔风机、给水系统中的2台高区给水泵、2台低区给水泵及相应高低位水箱；排水系统中6个污水坑中的12台排污泵，公共区域照明、泛光照明、航空障碍照明共15 2回路；低压变配电系统的相关设备实现控制与监视；5台直梯的运行状态和6台扶梯的运行状态监视。
调试前应具备条件:楼宇控制系统的调试分为模拟调试阶段和系统联调阶段，单体调试应在楼控设备安装完毕后进行，楼控设备安装应在现场具备安装条件的前提下进行，其条件包括各工艺设备已经安装完毕，工艺管线安装完毕，各设备机房或泵房已清扫、封闭达到其室内卫生条件等。
楼控系统联调应在楼宇自控系统所涉及的各系统设备完成安装调试，并可正常运行后进行。
且各设备的控制回路应正确提供给楼宇自控系统所需的控制点和状态点及各相关接口，且在楼控系统联调时应有各工艺设备的专业技术人员予以配合。
人员需求：技术部调试人员2名项目部技术工人1名（要求该人员熟悉楼宇自控系统的调试前准备:所有管线敷设, 设备安装接线）设备需求：笔记本电脑1台，万用表1块，综合信号发生仪1台压力信号源1台，对讲机1对，组合工具等。
校验各控制器电源电压为AC220V。
2、检查各控制器网络接线，AC24V电源接线。
检查各控制器各点接线。
4、检查各现场设备的接线。
建立中央工作站控制软件数据库。
模拟调试:一、单体一次元件测试:1、调节阀门的调试:检查调节阀门执行器的接线应正确无误。
手动使阀门全开全关一次，阀门及执行器全行程内应动作平滑，无阻塞现象。
脱开控制器（DDC）处的端子接线，在该处送入执行器所需AC24V电源。
在信号输入端分别按5点送入0-10V直流电压，即OV25V,5V,7.5V,1OV。
执行器带动阀门应动作准确，即相应使阀门位于全关，开启25%, 50%, 75%,全开。
上海卢湾110 工程楼宇自控系统调试方案西门子楼宇科技工程搂宇自控系统〔BAS〕调试方案鉴于上海卢湾110 工程的建筑特点以及建筑物功能的特别性，BAS 运行是否良好，将直接影响到整个楼宇系统的运行和使用。
BAS 调试是否顺当，对于整个楼宇系统是否正常运行起着打算性的作用。
明显调试在整个工程中是一个格外重要的环节。
BAS 调试方案大致如下：一．预备工作及调试条件1.受BAS 监控的设备必需先手动调试通过。
2.各设备机房必需有充分的照明和电源3.各家机电设备厂家必需有人协作4.BA 中心必需装修完整，清扫干净，必需有足够的照明和电源5.调试工具：A.手提电脑一台(Windows 2023 or Windows 98)B.对讲机两副C.万用表两只D.电工工具两套等等二．调试步骤1.单机调试：即每一台DDC 箱逐一调试。
例如：调试MEC-1（1）先复查整个DDC 箱以及未端设备，接线准确无误后，DDC 通电，通电正常后，给DDC 装程序。
（2）空调机电气掌握箱，冷热水调整阀等都移到手动档，手动启动正常，再移到自动档。
（3）在DDC 里面，人为的给几个温度参数，冷热水调整阀能依据程序运行。
参数取消，运行停顿；给它参数，能正常运行。
这就证明调整阀能自动运行，调试成功。
（4）空调自动启停。
例如，需要空调机按时启停，一般上午8：00 开，晚上18：00 关，在DDC 箱里设置这个参数以后，人为的让程序里时钟走到8：00，空调机能自动启动；同样让时钟走到18：00，空调机能自动停机，证明空调机能自动启停。
这一项调试完毕。
（5）其它输入信号，如报警信号、状态信号等，只能在计算机上显示，不作过多的调试。
2.支线调试。
在单机调试的根底上，把手提电脑插在MBC 箱上，这个MBC 所管辖的Lan Device 以及MBC 本身直接掌握的未端设备的运行状况，都能在手提电脑里显示出来，并能直接掌握。
这条支网就算正常运行。
3.总网调试。
楼宇自控系统调试方案1 概述山于楼宇暖通控制系统的调试是一项系统工作，因此编制一套行之有效的调试方案是十分必要的。
调试方案既要规定调试的方法，调试的步骤，调试单位的分工，还要明确各项设计参数，检测指标的检测方法和校定方法等一系列丄艺措施。
调试方案要针对系统调试当中的重点，难点给予充分的介绍，该部分内容应得到设il•和相关技术部门的认可，并对工程技术文件的相关条款予以响应。
为了更加快捷合理地完成整个楼子自控系统，楼宇自控系统的安装、接线、调试需流水作业，即当部分楼完成安装、接线工作后，就开始调试工作。
但在调试之前需确认以下条件是否具备:冷源是否已正常供应热源是否已正常供应单台的空调机组是否已可正常运行电加热器是否已可正常运行DDC、空调机组、电加热器电源是否正常供应调试区域的门钥匙是否有楼宇自控系统按如下基本步骤调试:数据库制作DDC调试（上电及点地址基本设置等）单点调试空调机组系统调试联网调试2 调试准备工作A、对线路的敷设、传感器等设备.仪表安装进行检査（谁施工谁检査），对可能对系统造成大影响的隐患予以及时排除，对有可能对测试数据、控制效果产生影响的因素及时分析解决，山于其他施工单位造成的，请总包责成相关施工单位解决。
B、施工单位应对需要设置的各项参数、指标进行复验，对机电部门提供的各项测试及实验数据进行核对，有条件的可进行复测。
C、与机电单位联合编制调试计划，或根据机电单位提供的调试计划和调试报告安排好自己的调试工作，对于涉及到®要设备及具有一定危险性的设备的调试工作, 要请机电单位配合专业操作人员到场协助调试，并请相关监管单位给予指导监督。
楼宇控制系统本体调试包括DDC连线，控制点程序的加载，基本软件编程、组态、系统各单元的逻辑与地址的设定基本完成，包括图形制作、网络各结点的名称、地址与代号等网络开通。
该部分工作山负责本系统的施工单位自行完成数据库制作当每幢楼的Panel List确定，根据该Panel List,就可以进行数据库制作，而不必等调试时在现场制作，以减少现场调试工作量。
BA楼宇自控调试方案引言：BA（Building Automation，楼宇自控）是指利用先进的信息技术及自动化设备，对楼宇内的照明、空调、电梯、暖通、安防等各系统进行集中控制和管理的技术。
在楼宇运行中，BA系统的调试是非常重要的一环。
本文将提出一个基于典型应用场景的BA楼宇自控调试方案，并详细阐述方案的实施步骤和注意事项。
一、调试前准备阶段：1.确定调试目标：明确需要调试的楼宇系统，如照明系统、空调系统、电梯系统等，并针对每个系统制定调试目标，如提高照明系统的能效、优化空调系统的控制策略等。
2.确定调试工具：根据调试目标，选择合适的调试工具，如照明系统的照度仪、温湿度记录仪等。
3.检查设备运行状态：在开始调试之前，要确保楼宇内各系统设备的正常运行，如检查电源供应是否正常、设备是否处于待机状态等。
二、调试步骤：1.照明系统调试：a.确保灯具和照明控制器的连接正确；b.使用照度仪对各区域的照度进行测量，根据测量结果调整灯具的亮度；c.根据楼宇的使用场景，调整照度传感器的灵敏度；d.针对特定区域，通过调整照度传感器的位置，进一步优化照度控制效果。
2.空调系统调试：a.确认空调设备的正常运行状态，包括冷却剂是否充足、温度传感器的准确性等；b.根据楼宇的使用情况和需求，制定合适的温度设定值；c.通过调整温度传感器的位置，确保温度的准确性；d.观察空调设备的运行情况，如风速、制冷/制热效果等，根据实际情况调整控制策略。
3.电梯系统调试：a.确认电梯设备的功能是否正常，包括开关按钮、故障报警系统等；b.检查电梯的运行速度和准确性，根据实际需求调整控制系统参数；c.检查电梯的载重能力，根据实际需求调整参数；d.测试电梯的故障报警系统，确保在紧急情况下能够及时发出警报。
4.暖通系统调试：a.检查暖通设备的正常运行状态，如温湿度传感器的准确性、风机的运行状态等；b.根据楼宇的使用情况，制定合适的温湿度设定值；c.观察暖通设备的运行情况，如风速、温湿度的稳定性等，根据实际情况调整控制策略。
