自动喷淋设计流程之计算原理和方法

自动喷淋系统计算1、设计数据设计喷水强度qp=6L/min·m 2，计算作用面积160m 2，最不利点喷头出口压力p=50kpa.。

室内最高温度40℃，采用68℃温级玻璃球吊顶型（或边墙型）d=15闭式喷头。

一个喷头的最大保护面积为12.5m 2。

布置在电梯前的走廊上。

在走廊上单排设置喷头，其实际的作用面积为22.5m 2轻危险级、中级场所中配水支管2、流量计算（1）理论设计流量：s L m L Q /1660160min /62=⨯•=（2）一个放火分区的实际作用面积的计流量：s L m L q /25.2605.22min /62=⨯•=3、喷头布置的间距计算：（1）一个喷头最大保护半径，A=12.5m 2 R=14.35.12=1.9m （2）走廊最宽为1.5m ，所以b=0.75m 喷头的最大间距为：S=222b R -=2275.09.12-=3.4m （3）喷头的个数： n=S L =54.32.16≈个 4、水力计算最不利层自喷各支管段的计算根据图2--21最不利层喷头计算图图2—2（1）各支管段的流量计算：①a 处的喷头出水量;/94.050133.0S L H k q a a === a-b 管采用DN=25mm ，A=0.4367h a-b ＝210b a ALq -=294.04.34367.010⨯⨯⨯=13.1KpaHb=Ha+ha-b=50+13.1=63.1Kpa②b 处的喷头出水量;/06.11.63133.0S L H k q b b === q b-c =q a +q b =0.94+1.06=2.00L/S b-c 管采用DN=32mm ，A=0.09386h b-c =210c b ALq -=200.24.309386.010⨯⨯⨯=12.76Kpa H c = H b +H b-c =63.1+12.76=75.86Kpa③c 处的喷头出水量;/16.186.75133.0S L H k q c c ===④其它喷头都以上面一样算,为了计算简便以表格的形式。

喷淋系统计算规则
喷淋系统计算规则是根据需要喷淋的区域大小、火灾风险等因素来确定喷淋系统所需的喷淋头数量、喷淋头位置、喷淋压力等参数的一套计算方法。

以下是一般情况下喷淋系统计算规则的一些基本原则：
1. 喷淋头数量：根据区域大小和火灾风险确定喷淋头的数量。

一般情况下，根据区域的面积和火灾风险等级来确定喷淋头的密度。

喷淋头密度通常以每平方米所需的喷淋头数量来表示。

2. 喷淋头位置：根据喷淋头的喷射范围和覆盖面积来确定喷淋头的位置。

喷淋头应该能够覆盖到需要喷淋的区域，并且可以达到所需的喷淋效果。

3. 喷淋压力：根据喷淋头的设计要求和需要喷淋的液体的喷射性能来确定喷淋压力。

喷淋压力需要能够满足液体喷射的要求，并且能够保证喷淋系统的正常运行。

4. 喷淋时间：根据需要喷淋的液体的消防效果和灭火要求来确定喷淋时间。

喷淋时间需要足够长，以确保液体能够有效地覆盖到需要喷淋的区域，并且能够有效地灭火。

5. 喷淋管道和阀门：根据需要喷淋的液体的流量和喷淋头的数量来确定喷淋管道和阀门的尺寸和数量。

喷淋管道和阀门需要能够满足喷淋系统的流量要求，并且能够保证喷淋头的正常工作。

以上是一般情况下喷淋系统计算规则的一些基本原则，具体的计算方法和规则可能会根据不同的喷淋系统和火灾风险等级而有所不同。

在实际设计和安装喷淋系统时，需要根据具体情况进行计算和确定。

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》(2005年版) 基本计算公式： 1、喷头流量：
P K q 10=
式中：q -- 喷头处节点流量，L/min
P -- 喷头处水压（喷头工作压力）MPa K -- 喷头流量系数 2、流速V ：
2
4j
xh
D q v π=
式中：Q -- 管段流量L/s
D j --管道的计算内径（m ） 3、水力坡降：
3.12
00107.0j
d v i =
式中：i -- 每米管道的水头损失（mH 20/m ） V -- 管道内水的平均流速（m/s ） d j -- 管道的计算内径（m ），取值应按管道的内径减１mm 确定 4、沿程水头损失：
L i h ⨯=沿程 式中：L -- 管段长度m
5、局部损失（采用当量长度法）： L i h ⨯=局部(当量)
式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C) 6、总损失：
沿程局部h h h += 7、终点压力：
h h h n n +=+1
计算结果:
所选作用面积:159.3平方米
总流量:28.63 L/s
平均喷水强度:10.78 L/min.平方米入口压力:23.95 米水柱
其中高差压力:-0.30 米水柱。

自动喷淋系统设计流程第一步：需要根据甲方提供的建设资料确定安装什么形式的消防系统，需要安装自动喷淋的场所可查阅依据《全国民用建筑工程设计技术措施.给水排水》09版本7.2.11。

内容样式如图：图1：自动喷淋设置依据第二步：确定安装自动喷淋系统后需要确定建筑物的危险等级，同样依据《全国民用建筑工程设计技术措施.给水排水》09版本7.2.10。

图2：危险等级确定依据第三步：在确定了危险等级后，意味着已经确定了设计方案，接着需要根据建筑专业提供的图纸进行自动喷淋制图。

拿到建筑图后，（如图三所示），需要将图上无关的图层关闭。

关闭后结果如图四。

图3：建筑原图图4：关闭无用图层后的建筑图第四步：确定立管位置。

包括入口设备。

入口设备主要包括并且安装顺序为：信号蝶阀、水流指示器。

泄水管。

立管一般选择在墙角，楼梯或者卫生间，另外靠近外墙。

1.输入快捷键lgbz（立管布置），弹出如下图示，管径一般选择150，（后面有提到，150的管子可以带1000个喷头），布置方式的选择根据个人习惯进行选择，然后点击喷淋，在图上已经确定立管位置的地方进行立管制图，需要注意的是立管注明，系统是“HL”，这个可以双击进行修改，根据个人习惯设置，我一般设置为“ZPL”。

图5：立管布置2.输入快捷键fmfj（阀门阀件），弹出图示对话框，在里面可以选择信号蝶阀以及水流指示器，图示红框内为水流指示器，下方显示名称。

图6：阀门阀件3.输入快捷键hzgx（绘制管线），弹出图示对话框，然后点击管线设置，弹出图示对话框，各种管道的颜色根据个人习惯进行定义，喷淋管线宽需要选择0.7，如果已经画完的线不是这个线宽，可以在管线设置内将线宽设置好后，在下方的本图已绘制管线强制修改前面的方框内打勾即可。

在设置好管线后，点击确定，然后选择喷淋，将入口装置进行连接。

最终样式参考图八。

图7：绘制管线图8：入口定位第五步：1.布置喷头，在布置前，需要有个整体思考分区，因为建筑物内隔断比较多，如果一下子整体布局不合适，可以把类似空间进行同时布局。

自动喷淋系统的计算自动喷淋系统由水源、加压贮水设备、喷头、管网、报警阀等组成。

自动喷淋系统前十分钟所用水由设在高位水箱提供，十分钟至一小时的喷淋用水由地下室贮水池提供。

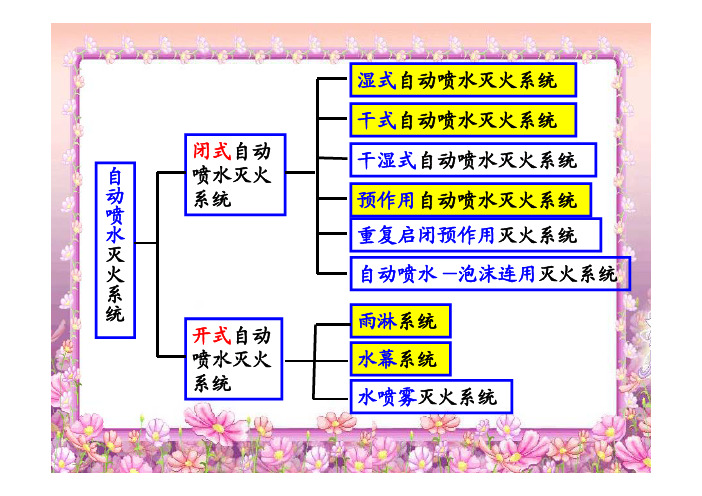

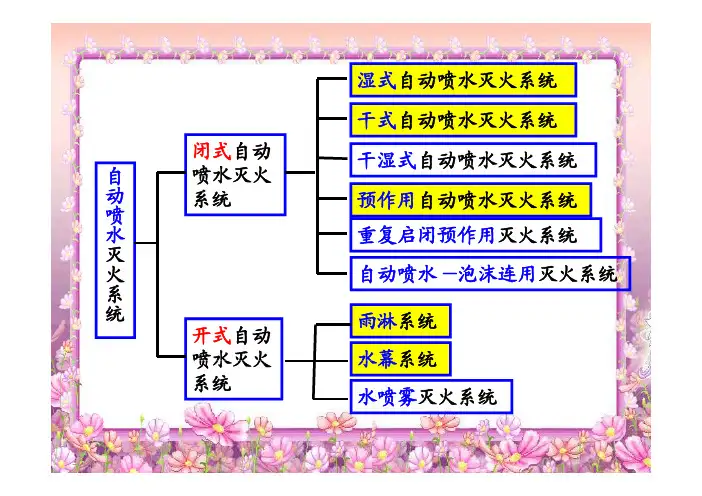

根据规范中的要求选择闭式喷水灭火系统。

自动喷淋灭火系统的基本数据(1)喷头的选择《自动喷洒灭火系统设计规范》，闭式湿式自动喷水灭火系统适用范围：因管网及喷头中充水，故适用于环境温度为4～700C之间的建筑物内，所以选用闭式湿式喷头。

(2) 由于该建筑为中度危险等级，喷头总数大于800 个，故需进行分区，地下一层至五层为低区，六至二十七层为高区。

本系统设置7个报警阀，每个报阀组控制的最不利喷头处，都设末端试水装置，每层最不利喷头处均设直径为25mm的试水阀。

每个报警阀部位都设有排水装置，其排水管径为试水阀直径的2倍，取50mm。

(3)查高规，自动喷水灭火系统的基本设计数据见下表：表3-1最不利点喷头最低工作压力不应小于0.05MPa。

(4)管径确定如下表自动喷洒管径确定表表3-2喷头的布置根据建筑物结构与性质，本设计采用作用温度为68℃闭式吊顶型玻璃球喷头，喷头采用2.5m×3.0m和2.7m×3.0m矩形布置，使保护范围无空白点。

作用面积划分作用面积选定为矩形，矩形面积长边长度：L=1.2F=（1.2×160）m=15.2m，短边长度为：10.5m。

最不利作用面积在最高层（五层和二十七层处）最远点。

矩形长边平行最不利喷头配水支管，短边垂直于该配水支管。

每根支管最大动作喷头数n=（15.2÷2.5）只=6只作用面积内配水支管N=（10.5÷3）只=3.5只，取4只动作喷头数：（4×6）=24只实际作用面积：（15.2×9.8）2m=148.962m﹤1602m水力计算（采用作用面积）从系统最不利点开始进行编号，直至水泵处，从节点 1 开始，至水池吸水管为止，进行水力计算。

消防喷淋算量快速算法摘要：一、消防喷淋系统概述二、消防喷淋算量快速算法原理1.喷头数量计算2.喷淋水量计算3.消防水泵选型4.管道规格及长度计算5.系统组件配置三、消防喷淋系统设计要点四、实例分析五、总结与建议正文：一、消防喷淋系统概述消防喷淋系统是一种自动灭火设施，通过喷淋头喷洒水雾，达到灭火、控制火势和保护人员财产安全的目的。

在我国，消防喷淋系统的设计和施工要求遵循相关国家标准和规范。

本文将介绍一种消防喷淋算量快速算法，以帮助设计人员高效、准确地进行消防喷淋系统的设计。

二、消防喷淋算量快速算法原理1.喷头数量计算喷头数量的计算需根据建筑物的面积、高度、防火分区等因素综合考虑。

常用的计算方法有：面积法、体积法、指标法等。

设计人员可以根据实际情况选择合适的方法进行计算。

2.喷淋水量计算喷淋水量计算需要考虑火灾等级、建筑物类型、防火分区等因素。

根据相关规定，可以查阅消防喷淋设计手册或使用经验公式进行计算。

3.消防水泵选型消防水泵的选型应根据喷淋系统的用水量、扬程、工作压力等参数进行。

可采用以下方法进行选型：1）根据喷淋系统的最大流量选型；2）根据消防水源的供水能力选型；3）根据消防水泵的运行工况选型。

4.管道规格及长度计算管道规格计算需考虑喷淋水的流量、压力损失、流速等因素。

常用的计算方法有：等径管道法、经济管道法等。

管道长度的计算可以根据建筑物的布局、消防设备的安装位置等因素进行。

5.系统组件配置消防喷淋系统组件包括喷头、消防水泵、供水设备、阀门、报警装置等。

设计时应根据实际需求进行配置，确保系统的可靠性、稳定性和实用性。

三、消防喷淋系统设计要点1.合理选型喷头：根据建筑物的火灾危险性、建筑材料、室内装修等因素，选择合适的喷头类型和布置方式。

2.确保水源供应：消防喷淋系统应设置消防水池、水箱等供水设施，保证火灾发生时水源充足。

3.合理布置管道：消防喷淋管道应布置合理，避免不必要的浪费和安全隐患。

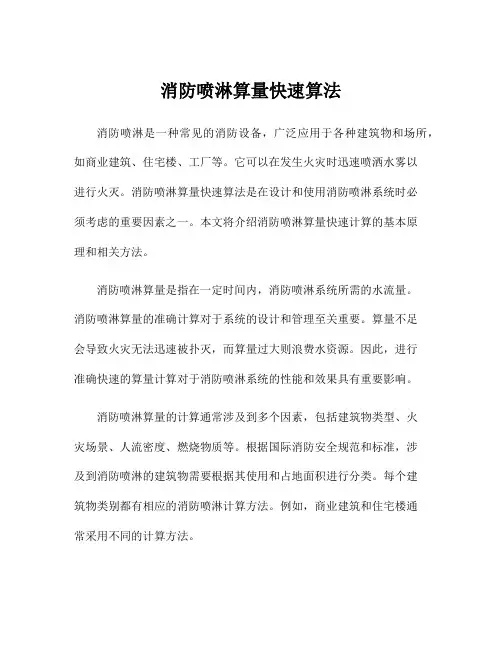

消防喷淋算量快速算法消防喷淋是一种常见的消防设备，广泛应用于各种建筑物和场所，如商业建筑、住宅楼、工厂等。

它可以在发生火灾时迅速喷洒水雾以进行火灭。

消防喷淋算量快速算法是在设计和使用消防喷淋系统时必须考虑的重要因素之一。

本文将介绍消防喷淋算量快速计算的基本原理和相关方法。

消防喷淋算量是指在一定时间内，消防喷淋系统所需的水流量。

消防喷淋算量的准确计算对于系统的设计和管理至关重要。

算量不足会导致火灾无法迅速被扑灭，而算量过大则浪费水资源。

因此，进行准确快速的算量计算对于消防喷淋系统的性能和效果具有重要影响。

消防喷淋算量的计算通常涉及到多个因素，包括建筑物类型、火灾场景、人流密度、燃烧物质等。

根据国际消防安全规范和标准，涉及到消防喷淋的建筑物需要根据其使用和占地面积进行分类。

每个建筑物类别都有相应的消防喷淋计算方法。

例如，商业建筑和住宅楼通常采用不同的计算方法。

常见的消防喷淋算量快速计算方法包括规范计算法、全面计算法和简化计算法。

规范计算法是最为准确和详细的计算方法，它通常根据建筑物类型和火灾场景的特点来确定喷淋设备的位置、数量和喷淋时间。

全面计算法是综合考虑建筑物内的各种因素，如火源数量、可燃物质特性和火势发展速度。

这种方法需要大量的数据和计算，适用于复杂的建筑物和火灾场景。

简化计算法是为了快速估算而设计的方法，它通常是根据建筑物类别和面积比例来确定消防喷淋设备的数量和位置。

这种方法计算简单，适用于一般的建筑物和火灾场景。

除了上述方法外，还有一些基于经验和实际使用情况的计算方法。

这些方法通常是根据实际消防喷淋系统的运行情况和历史火灾案例进行调整和优化的。

例如，根据过去的经验和数据，可以制定一些基于建筑物类型和使用情况的标准消防喷淋算量，以便在快速计算时使用。

在实际使用消防喷淋系统时，快速准确的算量计算是非常重要的。

它可以帮助消防部门确定系统的需求，优化系统配置，提高灭火成功率。

因此，消防喷淋算量快速算法是消防工程师和设计师必备的技能之一。

自动喷水系统设计计算书业主：XX精密工业（苏州）有限公司专案名称：AUO-VIP Project设计计算书：自动喷水系统一、计算过程中所用公式喷头的流量计算：q=K√10P式中q——喷头流量（L/min）；P——喷头工作压力（MPa）；K——喷头流量系数。
