电路中的放大器稳定性分析放大器是电子电路中常见的设备，用于放大电信号的幅度。
在电路设计中，放大器的稳定性是一个重要的考虑因素。
稳定性指的是电路在各种运行条件下保持稳定的能力。
本文将详细介绍电路中的放大器稳定性分析。
一、引言在电子电路中，放大器是一种关键组件。
它可以将电信号的弱信号放大至足够大的幅度，以便进行后续的处理或传输。
放大器的稳定性对电路的整体性能至关重要。
二、放大器的稳定性问题放大器的稳定性问题主要涉及到两个方面：反馈环路和频率响应。
在放大器中，反馈环路是一个常见的设计策略，它可以控制放大器的增益，并提高放大器的稳定性。
然而，反馈环路也可能引入稳定性问题，例如振荡。
1. 反馈环路的稳定性反馈环路可以分为正反馈和负反馈两种类型。
正反馈会增加放大器的输出，而负反馈则会减小放大器的输出。
负反馈可以增加放大器的稳定性，但过多的负反馈可能导致放大器的带宽减小。
因此，在设计反馈环路时，需要平衡增益和稳定性的要求。
2. 频率响应的稳定性频率响应是衡量放大器性能的一个重要指标，它描述了放大器在不同频率下的增益特性。
放大器的频率响应可能受到电容、电感、阻抗等元件的影响。
在分析放大器的频率响应时，需要考虑这些元件的特性，并选择合适的组件以保持系统的稳定。
三、放大器稳定性分析的方法在电路设计中，有几种常用的方法可以用来分析放大器的稳定性。
以下是一些常见的方法：1. Nyquist准则Nyquist准则是一种通过绘制频率响应曲线上的虚线轨迹来评估放大器的稳定性的方法。
当轨迹穿过-1点（点（-1,0）表示的是相位延迟为180度，增益衰减为1的状态），放大器就处于稳定状态。
如果轨迹围绕-1点多次，则放大器可能会产生振荡。
2. 极点分析法极点是放大器传递函数中的根，通过分析极点的位置和数量，可以得出放大器的稳定性。
通常情况下，放大器的极点应该位于开环增益曲线上，并且具有负实部。
如果放大器的极点位于稳定区域之外，那么它可能是不稳定的。
电路中的反馈放大器与稳定性设计在电子领域中，反馈放大器是一种常见且重要的电路结构。
它通过反馈回路将一部分输出信号重新引入到输入端，以增强性能和稳定性。
本文将探讨反馈放大器的工作原理，并介绍如何设计稳定的反馈放大器。
反馈放大器的工作原理可以通过负反馈和正反馈两种方式实现。
负反馈放大器是最常见的类型，其基本原理是将部分输出信号反向输入端，与输入信号进行比较后产生误差信号，并通过放大器对误差信号进行放大，最终减小误差。
这种方式能够提高放大器的增益稳定性和线性度，同时也减小了非线性失真和噪声。
反馈放大器的稳定性设计是一项重要的工作。
稳定性问题主要来自于放大器的相位延迟特性。
当相位延迟引起的相移达到或超过180度时，反馈放大器将产生自激振荡，从而导致不稳定的输出。
为了解决这个问题，可以采用相位裕度的概念来评估系统的稳定性。
相位裕度是指系统相位差和相位移除180度之外的差距。
通常，要求相位裕度大于40度，以确保系统的稳定性。
为了设计稳定的反馈放大器，我们可以采取以下几个步骤。
首先，确定要设计的放大器的增益和带宽要求。
然后，选择适当的放大器类型和反馈结构。
负反馈结构通常用于增加增益稳定性和线性度。
接下来，确定放大器的开环增益和相位特性。
通过这些参数，可以计算放大器的相位裕度，并评估系统的稳定性。
为了进一步提高放大器的稳定性，我们可以采用一些补偿技术。
一种常见的补偿方法是引入补偿电路来改变放大器的相位和频率特性。
补偿电路可以通过增加补偿电容或者改变极点位置来调整系统的相位裕度。
另一种方法是使用阻抗匹配技术来减小反馈放大器的输出阻抗，提高系统的稳定性。
除了稳定性设计，反馈放大器还有其他一些常见的设计问题需要考虑。
例如，输入和输出阻抗匹配、噪声和失真控制等。
为了实现最佳性能，需要综合考虑这些因素，并进行合适的设计。
总结起来，反馈放大器是一种重要的电路结构，可以提高放大器的性能和稳定性。
稳定性设计是反馈放大器设计中的关键问题之一，通过选择合适的放大器类型和反馈结构，计算相位裕度并采用补偿技术，可以实现稳定的放大器设计。
电路结构建议采用典型电路形式和厂商提供的电路，许多电路结构都是经过很多工程师们反复实验和验证过的。
采用OP构成的放大器电路的精度主要与外部元器件参数有关，例如放大倍数与外接的电阻有关。
解决放大器的稳定性就比较复杂了，涉及到放大器的电路结构、PCB布局、电源供给、以及放大器所在的系统环境等等、等等。
一些建议如下：与分立器件相比，现代集成运算放大器（op amp）和仪表放大器（in-amp）为设计工程师带来了许多好处。
虽然提供了许多巧妙、有用并且吸引人的电路。
往往都是这样，由于仓促地组装电路而会忽视了一些非常基本的问题，从而导致电路不能实现预期功能——或者可能根本不工作放大器电路设计：如何避免常见问题。
（1）最常遇到的一个应用问题是在交流（AC）耦合运算放大器或仪表放大器电路中没有提供偏置电流的直流（DC）回路。
在图1中，一只电容器与运算放大器的同相输入端串联以实现AC耦合，这是一种隔离输入电压（VIN）的DC分量的简单方法。
这在高增益应用中尤其有用，在那些应用中哪怕运算放大器输入端很小的直流电压都会限制动态范围，甚至导致输出饱和。
然而，在高阻抗输入端加电容耦合，而不为同相输入端的电流提供DC通路，会出现问题。
图1 运算放大器AC耦合输入错误的连接形式（2）在仪表放大器的输出端和ADC的输入端之间通常接一个简单的RC低通抗混叠滤波器以减少带外噪声。
RC低通滤波器的典型值：R = 50Ω~ 200Ω，C = 1/(2πR F)，按电路的-3 dB带宽设置C的取值。
（3）当从电源电压利用分压器为放大器提供参考电压时应保证PSR性能一个经常忽视的问题是电源电压VS的任何噪声、瞬变或漂移都会通过参考输入按照分压比经过衰减后直接加在输出端。
实际的解决方案包括旁路滤波以及甚至使用精密参考电压IC 产生的参考电压，例如ADR121，代替Vs分压。
当设计带有仪表放大器和运算放大器的电路时，这方面的考虑很重要。
电源电压抑制技术用来隔离放大器免受其电源电压中的交流声、噪声和任何瞬态电压变化的影响。
电路中的反馈放大器与稳定性反馈放大器是现代电子电路中常见的一种电路结构，其使用反馈网络将一部分输出信号馈回输入端，从而达到放大器性能的稳定和改进的目的。
在电子系统设计中，反馈放大器的稳定性是一个至关重要的问题，对于放大器的性能和可靠性都有着重要的影响。
首先，让我们了解一下反馈放大器的基本原理。
反馈放大器通常由放大器本身和反馈网络两部分组成。
放大器负责放大输入信号，而反馈网络则将一部分输出信号馈回放大器的输入端。
通过适当的设计和调整反馈网络，可以改变放大器的增益、频率响应以及非线性失真等特性。
反馈放大器的稳定性是保证其正常工作的关键因素之一。
稳定性问题主要涉及放大器的振荡和震荡。
振荡指的是放大器在特定频率下产生不受控制的正反馈导致输出信号失真或者失去响应的现象。
而震荡则是放大器在特定频率范围内产生自激振荡的现象。
这些问题都会导致放大器无法正常工作，并且可能对整个电路系统产生不可预测的影响。
要提高反馈放大器的稳定性，一个常见的方法是通过相位裕度来确保系统的稳定性。
相位裕度是指放大器的相移和增益之间的余度。
当相位裕度足够大时，放大器系统将具有稳定的工作性能。
相位裕度可以通过适当选择反馈网络的参数来实现。
此外，频率补偿技术也是提高反馈放大器稳定性的一种重要手段。
频率补偿可以通过改变反馈网络或放大器本身的频率特性，从而增加放大器系统的相位裕度。
例如，使用补偿电容或者电感元件可以改变放大器的频率响应曲线，从而提高系统的稳定性。
除了相位裕度和频率补偿之外，还有一些其他的技术可以用于提高反馈放大器的稳定性。
例如，引入多级反馈、采用合适的放大器类型以及使用负补偿技术等。
这些技术都可以有效地改善放大器的稳定性，并且在实际应用中已经得到广泛地应用。
综上所述，反馈放大器的稳定性是保证电子系统正常工作的关键因素之一。
通过合理的设计和采用适当的稳定性改进技术，可以有效提高反馈放大器的稳定性，确保其在各种工作条件下的可靠性和性能。

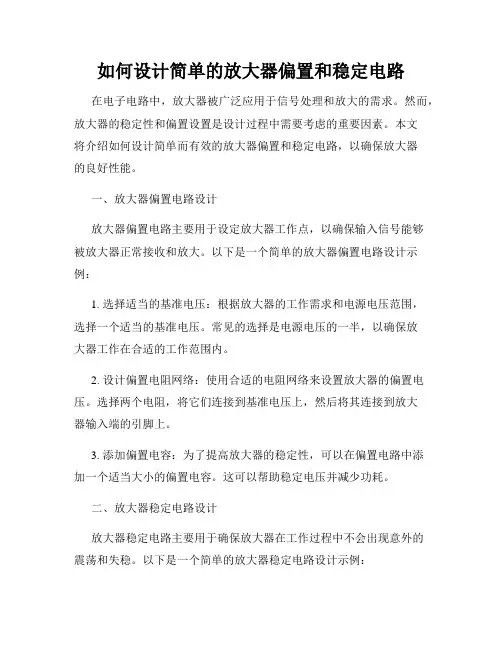

如何设计简单的放大器偏置和稳定电路在电子电路中，放大器被广泛应用于信号处理和放大的需求。
然而，放大器的稳定性和偏置设置是设计过程中需要考虑的重要因素。
本文将介绍如何设计简单而有效的放大器偏置和稳定电路，以确保放大器的良好性能。
一、放大器偏置电路设计放大器偏置电路主要用于设定放大器工作点，以确保输入信号能够被放大器正常接收和放大。
以下是一个简单的放大器偏置电路设计示例：1. 选择适当的基准电压：根据放大器的工作需求和电源电压范围，选择一个适当的基准电压。
常见的选择是电源电压的一半，以确保放大器工作在合适的工作范围内。
2. 设计偏置电阻网络：使用合适的电阻网络来设置放大器的偏置电压。
选择两个电阻，将它们连接到基准电压上，然后将其连接到放大器输入端的引脚上。
3. 添加偏置电容：为了提高放大器的稳定性，可以在偏置电路中添加一个适当大小的偏置电容。
这可以帮助稳定电压并减少功耗。
二、放大器稳定电路设计放大器稳定电路主要用于确保放大器在工作过程中不会出现意外的震荡和失稳。
以下是一个简单的放大器稳定电路设计示例：1. 添加补偿电容：在放大器的反馈路径中，添加一个适当大小的补偿电容来降低放大器的增益并提高稳定性。
补偿电容的大小应根据放大器的频率响应特点进行选择。
2. 控制放大器带宽：使用合适的电容和电感来控制放大器的带宽。
这可以帮助限制放大器的频率响应范围，减少不必要的波动和失真。
3. 增加功率稳定电路：在放大器的输出端添加一个适当的功率稳定电路，以避免过大的输出功率导致放大器的失真和损坏。
三、放大器偏置和稳定电路的优化除了上述简单的设计示例之外，还有一些优化的技巧可以应用于放大器偏置和稳定电路的设计：1. 使用更精确的电路元件：选择更高质量的电阻、电容和电感元件，以提供更稳定和精确的放大器性能。
2. 进行仿真和测试：使用电子设计自动化工具进行放大器偏置和稳定电路的仿真和测试，以确保设计的性能和稳定性。
3. 应用负反馈技术：通过引入适当的负反馈器件和电路，在放大器的输入和输出之间建立反馈回路，以提高放大器的稳定性和线性度。

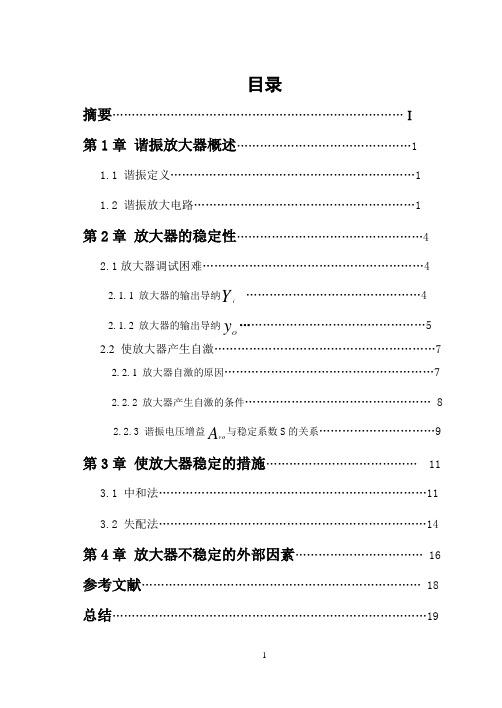

目录摘要 (Ⅰ)第1章谐振放大器概述 (1)1.1 谐振定义 (1)1.2 谐振放大电路 (1)第2章放大器的稳定性 (4)2.1放大器调试困难 (4)2.1.1 放大器的输出导纳Y i (4) (5)2.1.2 放大器的输出导纳yO2.2 使放大器产生自激 (7)2.2.1 放大器自激的原因 (7)2.2.2 放大器产生自激的条件 (8)2.2.3 谐振电压增益A vo与稳定系数S的关系 (9)第3章使放大器稳定的措施 (11)3.1 中和法 (11)3.2 失配法 (14)第4章放大器不稳定的外部因素 (16)参考文献 (18)总结 (19)摘要谐振放大电路，通常是指负载具有谐振特性（或选频特性）的放大电路。
该电路广泛应用于通信，广播、电视、雷达等接收系统中，主要起选频，放大作用。
但是由于内反馈的存在，使得谐振放大器的稳定性受到影响。
主要表现在放大器调试困难，甚至使放大器自激，因而必须想办法克服内反馈。
克服内反馈的途径有两个：一个是从晶体管本身想办法，使反向传输导纳尽量减小。
另一方面是在电路上想办法，把反馈导纳的作用抵消或减小，也就是说，从电路上设法取消晶体管的反向作用，使它变为单向化。
具体的方法有中和法和失配法。
失配就是不匹配。
在小信号谐振放大器中，失配专指信号源内阻与晶体管输入阻抗之间，放大器输出端的负载阻抗与晶体管输出阻抗匹配之间的失配。
中和法是解决放大器的增益和稳定性之间的矛盾的一种有效措施。
它是在晶体管的输入端和输出端之间引入一个外加的反馈电路（中和电路），使该反馈电路的作用与晶体管内部反馈的作用相互抵消。
通常是在输出回路与晶体管基极之间接入一个电容来实现中和作用，该电容亦称中和电容1.谐振放大器概述1.1谐振定义所谓谐振，按电路理论，它是正弦电压加在理想的(无寄生电阻)电感或电容串联电路上。
当正弦频率为某一值时，容抗与感抗相等，电路的阻抗为零，电路电流达到无穷大；如果正弦电压加在电感和电容并联电路上，当正弦电压频率为某一值时，电路的总导纳为零,电感、电容元件上电压为无穷大。
电子电路中的功率放大器稳定性问题如何解决在电子电路设计中，功率放大器扮演着重要的角色。
然而，功率放大器的稳定性问题常常困扰着电路设计师。
本文将探讨功率放大器稳定性问题的原因，并提出解决这些问题的一些方法和技巧。
一、功率放大器稳定性问题的原因功率放大器的稳定性问题主要源于其不稳定的极点和不稳定的传输参数。
这些问题可能导致放大器的振荡或频率失真，对电路性能造成严重影响。
1. 极点分布：功率放大器的稳定性受到其极点分布的影响。
极点的数量、位置和稳定性决定了放大器的行为。
若极点位于单位圆内或非线性区域，则放大器容易产生振荡。
2. 传输参数：功率放大器的传输参数对放大器的稳定性也有一定影响。
传输参数中的相位和增益特性对于信号的放大和传输至关重要。
信号的正反馈或相位延迟可能导致放大器产生振荡。
二、解决功率放大器稳定性问题的方法为了解决功率放大器稳定性问题，设计师可以采取以下一些方法和技巧。
1. 负反馈：负反馈是解决功率放大器稳定性问题的一种常见方法。
通过在放大器环路中引入一个反馈回路，可以有效减小放大器的非线性和相位失真。
负反馈能够降低放大器的放大倍数，并增加放大器的带宽和稳定性。
2. 补偿网络：利用补偿网络也可以改善功率放大器的稳定性。
补偿网络通常由电容器和电阻器构成，用于调整输出信号的相位和增益响应。
补偿网络的设计需要考虑到放大器的非线性和相位特性，以实现稳定的放大器性能。
3. 规避振荡：为了规避振荡问题，设计师可以采取一些措施。
例如，合理选择功率放大器的输入和输出端口的匹配网络，以确保输入输出的阻抗匹配。
此外，采用合适的功率分配和功率调控方法，避免功率放大器在工作过程中产生过大的信号波动。
4. 模拟仿真：使用模拟仿真软件，如SPICE等，可以帮助设计师在设计阶段对功率放大器的稳定性进行评估和优化。
通过构建电路模型并进行仿真分析，可以发现和解决潜在的稳定性问题，提前预测和改善功率放大器的性能。
5. 参数优化：在功率放大器设计中，参数优化也是关键的一步。

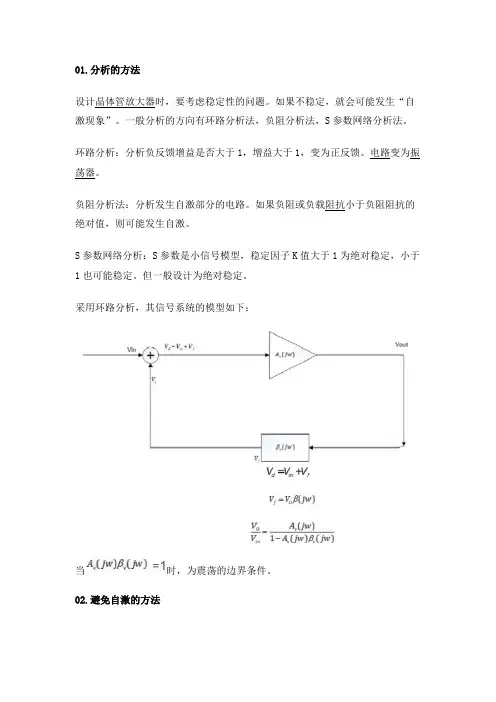

01.分析的方法
设计晶体管放大器时，要考虑稳定性的问题。
如果不稳定，就会可能发生“自激现象”。
一般分析的方向有环路分析法，负阻分析法，S参数网络分析法。
环路分析：分析负反馈增益是否大于1，增益大于1，变为正反馈。
电路变为振荡器。
负阻分析法：分析发生自激部分的电路。
如果负阻或负载阻抗小于负阻阻抗的绝对值，则可能发生自激。
S参数网络分析：S参数是小信号模型，稳定因子K值大于1为绝对稳定，小于1也可能稳定。
但一般设计为绝对稳定。
采用环路分析，其信号系统的模型如下：
当时，为震荡的边界条件。
02.避免自激的方法
当采用S参数分析时，常见提高稳定性的方法为在不稳定的端口串并联电阻（加入损耗型网络）。
如下图，左边为不稳定区，右边为稳定区。
采用串联电阻的方法更有效。
初学者理解，串联增加输入阻抗，圆图等电阻圆r变小，远离非稳定区。
同时缺点为电阻R有损耗，可能消耗一部分增益。
同时，损耗型网络可以设计成带有频率的，改善某个频点的稳定性。
（a）改善低频稳定性（b）改善高频稳定性
03. 采用ADS验证
电路原始图
加入损耗网络后,
结论：PA晶体管的稳定性明显增加，但是增益会有下降。
在LNA（低噪声放大器)中，提高稳定一般用并联微带线的方法。

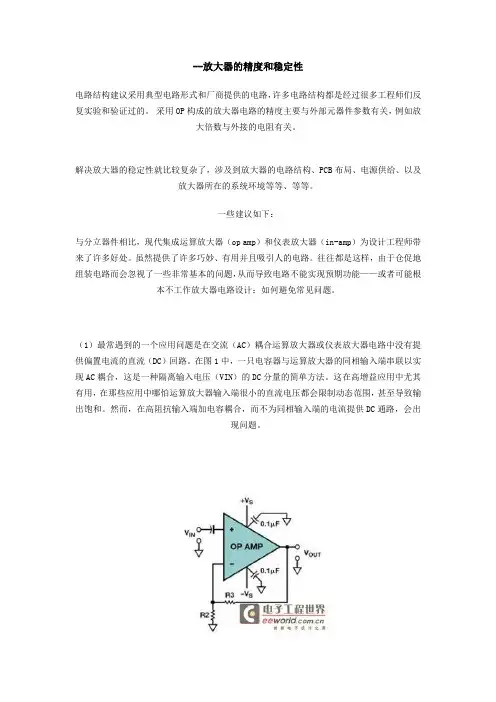

--放大器的精度和稳定性电路结构建议采用典型电路形式和厂商提供的电路，许多电路结构都是经过很多工程师们反复实验和验证过的。
采用OP构成的放大器电路的精度主要与外部元器件参数有关，例如放大倍数与外接的电阻有关。
解决放大器的稳定性就比较复杂了，涉及到放大器的电路结构、PCB布局、电源供给、以及放大器所在的系统环境等等、等等。
一些建议如下：与分立器件相比，现代集成运算放大器（op amp）和仪表放大器（in-amp）为设计工程师带来了许多好处。
虽然提供了许多巧妙、有用并且吸引人的电路。
往往都是这样，由于仓促地组装电路而会忽视了一些非常基本的问题，从而导致电路不能实现预期功能——或者可能根本不工作放大器电路设计：如何避免常见问题。
（1）最常遇到的一个应用问题是在交流（AC）耦合运算放大器或仪表放大器电路中没有提供偏置电流的直流（DC）回路。
在图1中，一只电容器与运算放大器的同相输入端串联以实现AC耦合，这是一种隔离输入电压（VIN）的DC分量的简单方法。
这在高增益应用中尤其有用，在那些应用中哪怕运算放大器输入端很小的直流电压都会限制动态范围，甚至导致输出饱和。
然而，在高阻抗输入端加电容耦合，而不为同相输入端的电流提供DC通路，会出现问题。
图1 运算放大器AC耦合输入错误的连接形式（2）在仪表放大器的输出端和ADC的输入端之间通常接一个简单的RC低通抗混叠滤波器以减少带外噪声。
RC低通滤波器的典型值：R = 50Ω~ 200Ω， C = 1/(2πR F)，按电路的-3 dB带宽设置C的取值。
（3）当从电源电压利用分压器为放大器提供参考电压时应保证PSR性能一个经常忽视的问题是电源电压VS的任何噪声、瞬变或漂移都会通过参考输入按照分压比经过衰减后直接加在输出端。
实际的解决方案包括旁路滤波以及甚至使用精密参考电压IC 产生的参考电压，例如ADR121，代替Vs分压。
当设计带有仪表放大器和运算放大器的电路时，这方面的考虑很重要。

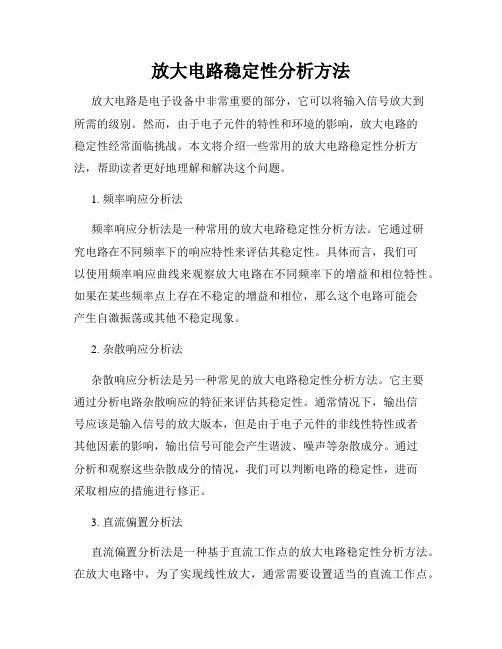

放大电路稳定性分析方法放大电路是电子设备中非常重要的部分，它可以将输入信号放大到所需的级别。
然而，由于电子元件的特性和环境的影响，放大电路的稳定性经常面临挑战。
本文将介绍一些常用的放大电路稳定性分析方法，帮助读者更好地理解和解决这个问题。
1. 频率响应分析法频率响应分析法是一种常用的放大电路稳定性分析方法。
它通过研究电路在不同频率下的响应特性来评估其稳定性。
具体而言，我们可以使用频率响应曲线来观察放大电路在不同频率下的增益和相位特性。
如果在某些频率点上存在不稳定的增益和相位，那么这个电路可能会产生自激振荡或其他不稳定现象。
2. 杂散响应分析法杂散响应分析法是另一种常见的放大电路稳定性分析方法。
它主要通过分析电路杂散响应的特征来评估其稳定性。
通常情况下，输出信号应该是输入信号的放大版本，但是由于电子元件的非线性特性或者其他因素的影响，输出信号可能会产生谐波、噪声等杂散成分。
通过分析和观察这些杂散成分的情况，我们可以判断电路的稳定性，进而采取相应的措施进行修正。
3. 直流偏置分析法直流偏置分析法是一种基于直流工作点的放大电路稳定性分析方法。
在放大电路中，为了实现线性放大，通常需要设置适当的直流工作点。
通过分析电路在不同直流工作点下的表现，我们可以判断电路在动态工作条件下的稳定性。
如果电路对直流工作点变化非常敏感，那么它可能会在实际应用中产生不可接受的偏移或失真。
4. 变量分析法变量分析法是一种依赖数学模型的放大电路稳定性分析方法。
它通过建立电路的传输函数或者状态空间模型，使用数学工具对电路进行分析和计算。
通过对模型的分析，我们可以获得电路的特性参数，如阻尼比、零点、极点等。
这些参数可以帮助我们直观地理解电路的稳定性，并优化电路设计以提高其稳定性。
总结起来，放大电路稳定性分析是电子工程师在电路设计和优化过程中必须掌握的技能。
本文介绍了一些常用的分析方法，包括频率响应分析法、杂散响应分析法、直流偏置分析法和变量分析法。
电子电路中常见的放大器设计考虑因素放大器在电子电路中扮演着至关重要的角色，它能够将信号输入，并通过放大将信号输出。
在进行放大器设计时，需要考虑一系列因素，以确保其性能的可靠和稳定。
本文将介绍电子电路中常见的放大器设计考虑因素，包括输入输出阻抗、增益、带宽、稳定性和噪声等。
1. 输入输出阻抗输入输出阻抗是放大器设计的重要考虑因素之一。
对于放大器而言，输入阻抗是指放大器对输入信号源的负载，输出阻抗是指放大器对输出负载的内部电阻。
合适的输入输出阻抗能够提高信号传输的效率，并减少信号源和负载之间的失配。
2. 增益放大器的增益决定了输入信号经过放大器后的输出信号的幅度变化程度。
增益通常用电压增益表示，是输出电压与输入电压之间的比值。
合适的增益设计能够满足电路的需求，并提供所需的信号放大效果。
3. 带宽带宽是指放大器能够放大信号的频率范围。
不同的应用场景对带宽有不同的要求，因此在放大器设计中需要确保带宽满足实际需求，并保持输出信号的稳定性和准确性。
4. 稳定性稳定性是放大器设计过程中需要考虑的重要因素。
放大器应该能够在不同的环境条件下保持输出信号的可靠性和一致性。
消除振荡、尽量减少共模和差模噪声等措施都是为了提高放大器的稳定性。
5. 噪声噪声是信号处理中不可避免的因素之一，对放大器性能产生影响。
在放大器设计中，需要考虑降低内部和外部噪声的干扰，以保证放大器输出的信号质量。
采用低噪声元件、优化电路布局、合理的信号传输路径等可以有效降低噪声。
总结：电子电路中的放大器设计需要综合考虑多个因素。
合适的输入输出阻抗、增益、带宽、稳定性和噪声控制对于放大器的性能表现至关重要。
只有在充分考虑这些因素的基础上，才能设计出满足实际需求的高性能放大器。
放大电路稳定性分析放大电路是电子设备中常见的一种电路结构，用于增强输入信号的幅度。
然而，在实际的电路设计中，放大电路往往面临着稳定性的挑战。
本文将对放大电路的稳定性进行分析，并探讨稳定性影响因素及相关解决方法。
一、稳定性影响因素1. 必要条件：放大电路的稳定性首先要满足稳定的必要条件，即回路增益(Av)大于或等于1。
否则，输入信号的放大倍数将大于输出信号的放大倍数，导致电路不稳定。
2. 负载特性：放大电路的负载特性对稳定性有较大的影响。
负载特性包括负载电阻、负载电容等，当负载特性改变时，放大电路的频率响应也会发生变化，从而影响稳定性。
3. 回路放大器的参数：回路放大器中的元器件参数对稳定性有直接影响。
例如，误差放大器中的增益(Ao)和带宽(BW)决定了回路放大器的频率特性，当这些参数与其他元器件匹配不良时，会导致放大电路的稳定性下降。
4. 温度变化：温度变化会使放大电路中的元器件参数发生变化，进而影响放大电路的稳定性。
尤其是在高温环境中，电子器件的性能非常敏感，需要特别注意温度对稳定性的影响。
二、稳定性分析方法1. 极点分析法：通过求解放大电路的传输函数，找出系统的极点位置，并判断这些极点是否位于单位圆内。
若极点全部位于单位圆内，则放大电路是稳定的；若极点有一个或多个位于单位圆外，放大电路将是不稳定的。
2. Nyquist稳定性判据：通过绘制Nyquist稳定图，将放大电路的传输函数映射到复平面上，根据图形的形状判断系统的稳定性。
若Nyquist曲线不围绕点(-1, 0)，则放大电路是稳定的；若Nyquist曲线围绕点(-1, 0)时穿过右半平面，放大电路将是不稳定的。
三、稳定性改善方法1. 添加补偿网络：当放大电路的频率特性不稳定时，可以通过添加补偿网络来改善稳定性。
补偿网络通常包括电容、电阻等元器件，用于调整回路的频率响应。
2. 负反馈控制：负反馈是一种常用的稳定性改善手段，通过在放大电路中引入反馈路径，将一部分输出信号与输入信号相减，实现对放大倍数的精确控制。
射频功率放大器稳定性的分析与设计作者：陈少轶来源：《无线互联科技》2019年第14期摘; ;要：射频功率放大器在通信系统中已经得到大量应用，在实现信号放大功能中属于关键性构成组件部分。
研制射频功率放大器必须要符合诸多的指标，而且不可缺少的一项就是稳定性。
射频功率放大器是一种高频信号放大器，存在显著的内部无源元件寄生效应，放大器传输信号期间，可以导致信号源阻抗或负载阻抗等不能良好地匹配于放大器网络的现象，加之其他因素的影响，会容易让射频功率放大器出现正反馈，由此引发自激振荡，严重情况下损坏到设备。
鉴于此，文章在分析射频功率放大器稳定性的基础上进行科学的设计，防止产生严重的损失问题，给实践工作提供有价值的指导。
关键词：射频功率放大器;稳定性;设计策略研究射频放大器稳定性意义重大，可以保障设备安全地运行。
但是在实际应用环节，各种因素的影响使得射频放大器自激引發设备损坏的情况不在少数。
如果提前预知射频放大器稳定工作条件，便能够将放大器自激情况明显地减少，避免造成不必要的损失。
本研究基于中科院微电子所自主研发的RF-LDMOS进行设计射频功率放大器，而且以栅极并联R-C电路模式，对功率放大器稳定性进行良好改善。
1; ; 射频功率放大器设计的理论基础首先，在射频放大器性能指标方面上，进行符合通信系统发射机需求的射频高效率功率放大器设计期间，应该达到相应的性能标准，也就是使得功率放大器具备良好的工作频带、稳定性以及增益性、输出功率等内容，而且稳定性、效率和线性度属于不可缺少的重要部分[1-2]。
其次，在实际分类功率放大器方面上，对于功率放大器的分类，能够遵循晶体管导通角θ大小、晶体管等效电路两项指标展开分类，而且在晶体管导通角θ上。
2; ; 稳定性的基本理论分析首先，稳定性判定圆。
做出功率放大器示意图分析以后显示，Гs，Гin，Гout，ГL分别表示信号源反射系数、输入反射系数、输出反射系数、负载反射系数。
在功率放大器稳定的情况下，也就是指反射系数模低于1的数值，遵循反射系数跟S的参数关系，得到了Δ=S11S22-S12S21。
放大电路稳定性在电子领域中，放大电路稳定性是一个非常重要的概念。
放大电路的稳定性决定了其输出信号是否受到外界干扰的影响，以及放大器是否能够在长时间的工作中保持恒定的性能。
本文将探讨放大电路稳定性的几个重要方面。
一、负反馈负反馈是提高放大电路稳定性的重要手段。
通过将放大电路输出信号与输入信号之间的差异进行反馈，可以降低电路的增益，从而减小对输入信号的放大程度。
这样可以有效地抑制电路的非线性和高频特性，提高其稳定性。
负反馈还可以对电路进行补偿，以解决在频率响应和相位移方面可能存在的问题。
二、稳定性补偿在实际的放大电路中，往往会出现一些不可避免的非线性和频率特性，这些特性会导致电路的不稳定性。
为了解决这些问题，可以采用稳定性补偿的方法。
该方法包括增加补偿电路、调整放大电路的参数以及优化电路的工作条件等。
通过对电路进行精心设计和调整，可以有效地提高放大电路的稳定性。
三、温度稳定性温度对放大电路的影响是不可忽视的。
温度变化会引起电子元件参数的变化，从而导致电路的工作性能发生变化。
为了保持电路的稳定性，需要采取相应的措施来消除或减小温度的影响。
其中一个常见的方法是使用温度补偿电路，通过使用温度感应器来调整电路的参数，以保持其在不同温度下的工作稳定性。
四、供电稳定性供电稳定性是放大电路稳定性的关键因素之一。
电力供应的波动、噪声以及电压漂移等问题都会影响到放大电路的稳定性和性能。
为了提高电路的供电稳定性，可以采用稳压器、滤波器等电路来消除或降低电源的噪声和波动。
此外，合理地选择电源电压和电源的负载能力也是保持电路供电稳定性的重要措施。
五、抗干扰能力放大电路的抗干扰能力也是决定其稳定性的重要因素。
电路周围可能存在的干扰源包括电磁辐射、射频干扰、电源噪声等。
要提高电路的抗干扰能力，可以通过增加屏蔽和滤波电路来减小干扰源对电路的影响。
此外，在电路设计过程中，还可以采用差分信号传输、地线隔离等措施来提高电路的抗干扰能力。
第 1 页 共 1 页 放大器的稳定性设计
稳定性设计是放大器设计中非常重要的一个环节，绝对稳定是设计者所追求的目标。
绝对稳定意味着对于任何源端和负载端的阻抗，电路都不会出现不稳定的情况。
而不稳定主要由3个原因产生：晶体管内部的反馈回路，由外部电路产生的在晶体管外部的反馈支路，以及通带外的多余的增益。
两个常用的稳定性因子可以用来表示放大器的稳定性：∆和K ，其中∆应该首先被计算出来，它是计算K 的基础：
21122211S S S S ⨯-⨯=∆
1221222
211221S S S S K ⨯⨯--∆+=
对于上面的两个因子，必须同时满足1<∆且1>K ，电路才能称为绝对稳定，否则将存在潜在的不稳定性。
对于非绝对稳定的电路，可以通过如下方法实现稳定：
1） 在不稳定的端口增加一个串联或并联的电阻
2） 在放大管的源极对地之间添加一段很短的传输线。
然而，这些方法对电路造成的其它影响包括：阻抗匹配状态可能被破坏，这将会产生功率传输损失；由于电阻产生的附加热噪声，晶体管的噪声系数通常会恶化。
