全自动软水器(精)

FLECK全自动软水器产品使用手册MODEL 9000 MODEL9500Service Manual Service Manual产品概述xxxx所经销的全自动系列软水器以闻名与世的FLECK公司软化水处理技术为基础，引进最先进的FLECK全自动控制系统，并融合国内优良设计和工艺而开发的具有国际先进水平的软化水处理设备。

9000/9500系列全自动软化水器采用双罐并联，流量控制，自动交替工作形式。

并可以对还原过程进行调整，由于9000/9500系列全自动软化水器技术成熟，操作简便，运行可靠，使之在软化水处理方面处于国际领先地位。

全自动软化水器广泛应用与工业锅炉，热交换器，宾馆饭店，食品工业，洗衣印染，医疗卫生等行业，该产品具有自动化程序高，交换容量大，结构紧凑，能耗低，省人工，无须日常保养等特点，将给客户带来最佳的经济运行工况。

工作压力：0.2Mpa0.6Mpa工作温度：2℃--50℃进水硬度：≤10meq/l出水硬度：≦0.03meq/L使用电源：220V/50HzAC布置形式：单罐或多罐并联再生方式：顺流再生或逆流再生操作程序：自动程序控制使用树脂：强酸性阳离子交换树脂9000/9500型软水器安装须知注意：控制器会全自动向盐罐补充水，因此盐罐内的盐量应随时保持在能满足下一个再生过程的需要。

软水器应安装在牢固的水泥平台上，附近应设有排水管道。

盐罐的安放应靠近树脂罐，为提高吸盐率，并尽量缩短吸盐罐的长度装填石英沙：装填前应将升降管放置在树脂罐的中央（此时不应打开升降管上端的封口胶带，避免沙石和树脂进入升降管），然后放入石英沙，并使沙层在罐底铺平。

装填树脂：将处理好的树脂按照核定的装填量放入树脂罐。

取下升降管上的保护胶带，将升降管上端对准控制阀底部中央的承插口，小心地沿顺时针方向转动控制阀（注意：安装控制阀的过程中，一定要确保升降管插入阀体），直至控制阀紧固在罐体上。

按照安装原理图所示，配接管道和电源。

全自动软化水设备技术参数详细解析1.处理能力：全自动软化水设备的处理能力是指其每小时能处理的水量。

处理能力通常以立方米/小时（m³/h）表示。

不同的设备处理能力不同，可以根据实际需求进行选择。

2.负荷流量：指全自动软化水设备在最大处理能力下的水流量。

通常以立方米/小时（m³/h）表示。

负荷流量决定了在设备工作过程中需要的水流量。

3.软化水效果：软化水设备的效果是指其能够去除水中的硬度离子的效果。

这通常以去除水中的钙和镁离子的百分比表示。

软化水设备的效果越好，其去除硬度离子的能力越强。

4.回收率：回收率是指全自动软化水设备中用于软化水处理的树脂的回收率。

回收率越高，设备的使用寿命越长，成本也越低。

一般来说，回收率应当在85%以上。

5.软化水设备的电源电压和频率：全自动软化水设备通常需要接通电源才能正常工作。

因此，需要了解设备所需的电源电压和频率，以便正确连接电源。

6.设备尺寸和重量：全自动软化水设备的尺寸和重量主要决定了其安装和使用的便捷性。

尺寸越小，设备越容易安装在有限空间内。

重量越轻，搬运、维修和保养等工作也越容易。

7.控制方式：全自动软化水设备的控制方式通常以手动、自动和计时三种方式之一来实现。

手动控制需要人工干预和操作，自动控制则可以根据设定的参数自动运行，计时控制则根据设定的时间进行操作。

根据实际需求选择合适的控制方式。

8.控制阀类型：全自动软化水设备的控制阀是实现水处理过程的关键部分，不同的控制阀能够满足不同的处理需求。

常见的控制阀类型有单向阀、电磁阀和气动阀等。

9.自动化水位控制装置：自动化水位控制装置用于控制软化水设备中的水位，使其保持在一定范围内。

这可以有效地避免水位过高或过低对设备造成损害。

10. 设备压力：设备工作时所需的水压是一个重要的技术参数。

通常以巴（bar）为单位。

合理的设备压力可以确保设备的正常运行和有效的软化水处理。

在选择全自动软化水设备时，以上技术参数都是需要考虑的重要因素。

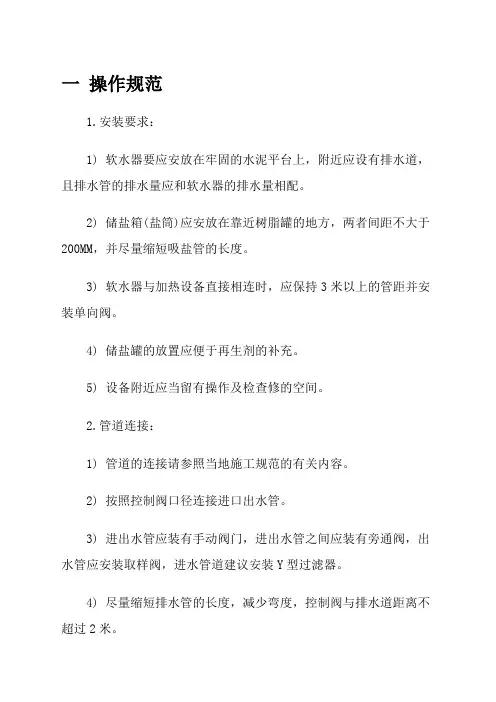

一操作规范1.安装要求：1) 软水器要应安放在牢固的水泥平台上，附近应设有排水道，且排水管的排水量应和软水器的排水量相配。

2) 储盐箱(盐筒)应安放在靠近树脂罐的地方，两者间距不大于200MM，并尽量缩短吸盐管的长度。

3) 软水器与加热设备直接相连时，应保持3米以上的管距并安装单向阀。

4) 储盐罐的放置应便于再生剂的补充。

5) 设备附近应当留有操作及检查修的空间。

2.管道连接：1) 管道的连接请参照当地施工规范的有关内容。

2) 按照控制阀口径连接进口出水管。

3) 进出水管应装有手动阀门，进出水管之间应装有旁通阀，出水管应安装取样阀，进水管道建议安装Y型过滤器。

4) 尽量缩短排水管的长度，减少弯度，控制阀与排水道距离不超过2米。

5) 排水管与排水道连接时，必须使排水管与排水道的水面保持一定的空间，防止活水被子虹吸返回软水器。

6) 排水管道中不得安装各类阀门。

7) 盐水管的连接一定要保持良好的密封性，否则会影响软水器的再生效果。

8) 在盐水罐的预留孔位上安装溢流口，并配接头塑料管(用户自购),引至排水道.。

9) 各种管道都必须设不定期独立的支架,不允将管道的重力,应力传给控制阀。

3.电气连接：1) 确认控制阀的电气参数与电源一致。

2) 将插头插入与相配插座。

3) 电源插座不应受附近开关的控制。

4.树脂的装填：1) 树脂装前应将中心管收集管(带布水器)放入树脂罐中央，(此时应用胶带封住中心管，防止石英砂和树脂进入中心管)2) 将石英砂按规定的量丛中心管周围的空隙投入树脂罐，并使之在罐底埔平。

3) 将处理好的树脂(阳树脂)按照规定的装填量丛中心管周围投入树脂罐。

4) 上述操作应使中心管始终保持在树脂罐的中央位置。

5) 取下中心管的封口胶带。

6) 将控制阀的承插口对正中心管，小心地顺时针转动控制阀。

(注意：在旋转须在中心管口部涂擦润滑剂，一定要确保中心管插入阀体)直至控制阀旋紧在罐体接口上。

4 调试篇1) 缓慢地打开进水阀至1/4开启处，(注意：阀门开启过快树脂会流失)此时可以听到空气从排水管排出的声音。

全自动软水器●概述：全自动软水器是通过离子交换作用将原水中的钙、镁离子置换出去，实现除垢防垢的软化水设备。

该产品运行过程自动化程度高无需专人管理，自动产水、再生、反洗、吸盐。

根据不同用户需求提供单罐、多罐系统全自动软水器，同时可为用户制定大流量软化水处理方案。

产品广泛应用于工业和民用软化水制备，如锅炉供水、空调系统补水、反渗透系统的预处理、洗衣、印染、医疗卫生等行业。

●产品结构：1.美国原装进口控制阀：阀体材质为高强度轻质耐腐蚀工程塑料、无铅黄铜。

2.抗腐蚀罐体：罐体材质为玻璃钢（可选用碳钢或不锈钢衬塑罐体），罐体防腐、耐压，使用寿命长。

3.均匀布水系统：采用射流式布水，树脂有效交换容量得以充分发挥，用盐控制精确，无须盐泵。

4.进口高性能树脂：选用强酸性阳离子交换树脂，破损率低，粒度均匀，提高离子交换率。

●工作程序：1.供水：未处理的水通过树脂层，发生交换反应，产生软水。

2.反洗：水从树脂层下部进入，松动树脂，去除细碎杂物。

3.进盐水再生：利用较高浓度的盐水（Nacl）流过树脂，将失效树脂重新还原为钠型可用树脂。

4.冲洗：按照供水时的流程使水通过树脂冲洗掉多余的盐液和再生交换下来的钙、镁离子。

5.注水：向盐箱内注水，溶解食盐，以备下次再生所用。

●性能特点：1.高效：软水器整体设计配套合理，使树脂的有效工作交换容量得以充分发挥。

2.省工：自动化程度高，无需设专人值守。

3.省水：软水器制水率达98%以上。

4.生电：采用虹吸再生原理，无需盐泵，耗电量仅相当于手动软水设备的1%。

5.占地空间小：只需提供树脂罐和盐罐的占地空间，节省管路、盐泵所占空间。

6.调整方便：用户可根据实际需要，自行调整再生周期和再生时间。

7.运行费用低：由于自动化程度高，软水器能适应水量变化，精确地计量产水量、计量再生剂的用量，避免了再生时再生剂无辜的浪费，同时可节省大量的人工费。

●技术指标1. 工作压力：0.2-0.6 MPa2.原水硬度：≤8mmol /L3.出水硬度：0.03mmol/L4. 工作温度：2℃－50℃5.电源：AC220V、50Hz 6.功率：10W－40W●安装要求1.地基需水平，就近设置地漏或排水沟，以排走再生废水。

长沙旺特环保科技概述：目前在国内常用的软化水设备主要有手动式软水器、国产组合式自动软水设备、国产多阀式全自动软水器、入口多路阀式全自动软水器等几种，其中入口多路阀式自动软水器是目前市场上的要紧产品，这种软化水设备以入口的多路阀及操纵器为核心，配用国产的树脂罐、盐箱、管道等材料组成全自动软化水设备。

该设备可使软化、反洗、吸盐、慢洗、快洗、盐箱注水等全进程实现自动化。

工作原理：全自动软水器采纳钠型强酸性阳离子树脂将原水中的钙、镁离子置换出去，经软化除盐设备处置后的水可直接做为蒸汽锅炉的补给水。

其化学反映为：2RNa+Ca2+(Mg2)=R2Ca(Mg)+2Na+ 当树脂吸附到必然量的钙、镁离子后必需进行再生-用饱和盐水浸泡树脂把树脂里的钙、镁离子等硬度置换出来，恢复树脂的软化互换能力，并将废液排出。

其化学反映为：R2Ga=2RNa+Ca2+ 。

整个再生进程包括：一、反洗：工作一段时刻后的设备，会在树脂上部拦截很多由原水带来的污物，把这些污物除去后，离子互换树脂才能完全曝露出来，再生的成效才能取得保证。

反洗进程确实是水从树脂的底部吸入，从顶部流出，如此能够把顶部拦截下来的污物冲走。

那个进程一样需要5-15分钟左右。

二、吸盐(再生)：即将盐水注入树脂罐体的进程，传统设备是采纳盐泵将盐水注入，全自动的设备是采纳专用的内置喷射器将盐水吸入(只要进水有必然的压力即可)。

在实际工作进程中，盐水以较慢的速度流过树脂的再生成效比单纯用盐水浸泡树脂的成效好，因此软化水设备都是采纳盐水慢速流过树脂的方式再生，那个进程一样需要30分钟左右，实际时刻受用盐量的阻碍。

3、慢冲洗(置换)：在用盐水流过树脂以后，用原水以一样的流速慢慢将树脂中的盐全数冲洗干净的进程叫慢冲洗，由于那个冲洗进程中仍有大量的功能基团上的钙镁离子被钠离子互换，依如实际体会，那个进程中是再生的要紧进程，因此很多人将那个进程称作置换。

那个进程一样与吸盐的时刻相同，即30分钟左右。

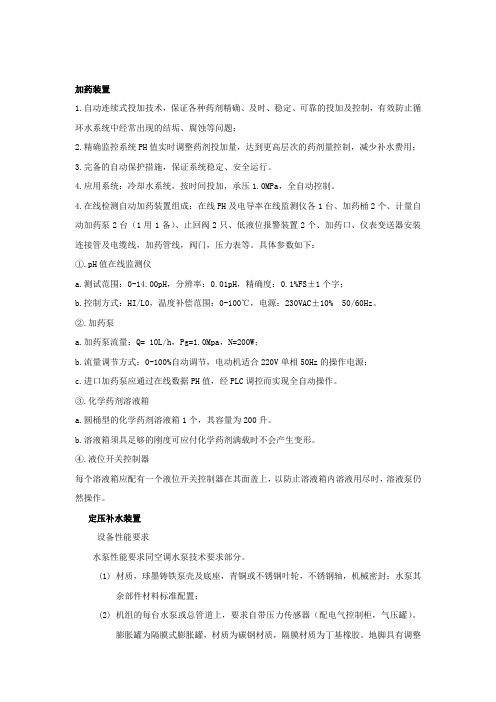

加药装置1.自动连续式投加技术，保证各种药剂精确、及时、稳定、可靠的投加及控制，有效防止循环水系统中经常出现的结垢、腐蚀等问题；2.精确监控系统PH值实时调整药剂投加量，达到更高层次的药剂量控制，减少补水费用；3.完备的自动保护措施，保证系统稳定、安全运行。

4.应用系统：冷却水系统，按时间投加，承压1.0MPa，全自动控制。

4.在线检测自动加药装置组成：在线PH及电导率在线监测仪各1台、加药桶2个、计量自动加药泵2台（1用1备）、止回阀2只、低液位报警装置2个、加药口、仪表变送器安装连接管及电缆线，加药管线，阀门，压力表等。

具体参数如下：①.pH值在线监测仪a.测试范围：0-14.00pH，分辨率：0.01pH，精确度：0.1%FS±1个字；b.控制方式：HI/L0，温度补偿范围：0-100℃，电源：230VAC±10% 50/60Hz。

②.加药泵a.加药泵流量：Q= 10L/h，Pg=1.0Mpa，N=200W；b.流量调节方式：0-100%自动调节，电动机适合220V单相50Hz的操作电源；c.进口加药泵应通过在线数据PH值，经PLC调控而实现全自动操作。

③.化学药剂溶液箱a.圆桶型的化学药剂溶液箱1个，其容量为200升。

b.溶液箱须具足够的刚度可应付化学药剂满载时不会产生变形。

④.液位开关控制器每个溶液箱应配有一个液位开关控制器在其面盖上，以防止溶液箱内溶液用尽时，溶液泵仍然操作。

定压补水装置设备性能要求水泵性能要求同空调水泵技术要求部分。

(1)材质，球墨铸铁泵壳及底座，青铜或不锈钢叶轮，不锈钢轴，机械密封；水泵其余部件材料标准配置；(2)机组的每台水泵或总管道上，要求自带压力传感器（配电气控制柜，气压罐）。

膨胀罐为隔膜式膨胀罐，材质为碳钢材质，隔膜材质为丁基橡胶。

地脚具有调整水平的装置，调整范围±20㎜。

按相关要求加固；(3)控制系统应有2台水泵定时轮换开启功能和同时开启功能；(4)机组为原厂组装；(5)提供我司设备安装尺寸图、操作说明、资格证明、生产许可证等相关文件（中文）；控制部分：(1)定压装置电气控制柜应自带压力检测功能；水泵控制：BA接点为无源干接点，具备控制接点为（水泵启停控制、手机自动状态、运行状态、故障报警）；变频器应有故障报警、模拟量输入变频器频率反馈等接口；BA接口采用TCP/IP或485接口，完全开放端口协议(2)；电器元件选用一线品牌等。

全自动软水机操作方法全自动软水机是一种以解决水中硬度问题为主要目标的水处理设备。

它利用离子交换技术，通过去除水中的钙、镁离子等来软化水质，从而达到抑制水垢生成的效果。

下面将详细介绍全自动软水机的操作方法。

首先，打开软水机的电源，确保机器通电。

软水机通常有一个液晶显示屏，可以显示当前的操作状态和参数设置。

接下来，通过按键或旋钮操作进入菜单界面。

大部分全自动软水机都提供多种操作模式选择，例如手动模式和自动模式。

在手动模式下，可以根据需要手动设置软水机的工作参数。

在自动模式下，软水机会根据预设参数自动工作，无需额外设置。

在自动模式下，软水机通常需要设置水质硬度和软化剂投放量。

根据当地水质的硬度，可以设定软水机的软化剂投放量，以确保软化水质的效果。

一般来说，软水机会根据硬度设定自动计算软化剂的投放量，并在水处理过程中自动控制。

设置完软化剂投放量之后，软水机会自动开始工作。

软水机通常有一个进水管和一个出水管。

将进水管连接到自来水管道上，确保水流畅通，并将出水管连接到需要软化水质的地方，如洗衣机、浴室或厨房的水龙头。

软水机会根据设置的参数和水质来进行智能的软化处理。

在软化过程中，软水机会将水中的钙、镁离子与软化剂中的钠离子进行交换，从而实现水质的软化。

软化剂中的钠离子会取代水中的钙、镁离子，并将其带走。

软水机通常会根据设定的参数和硬度测量结果来进行周期性的自检和自动回水处理。

在这个过程中，软水机会自动反冲洗和再生，将已经固定在树脂中的钙、镁离子排出系统，并将软化剂再生。

这个过程一般需要一段时间，一般会在晚上进行，以避免影响正常的用水。

软水机通常还会具备故障自检和故障报警功能。

当软水机发生故障时，会通过液晶显示屏或报警器进行提示。

在这种情况下，用户需要重新检查故障原因并采取相应的措施修复。

除了上述的基本操作方法，使用全自动软水机还需要注意以下几点：1. 定期检查软水机的盐桶。

软化剂通常以盐的形式添加到软水机中，而盐的投放量会影响软化效果。

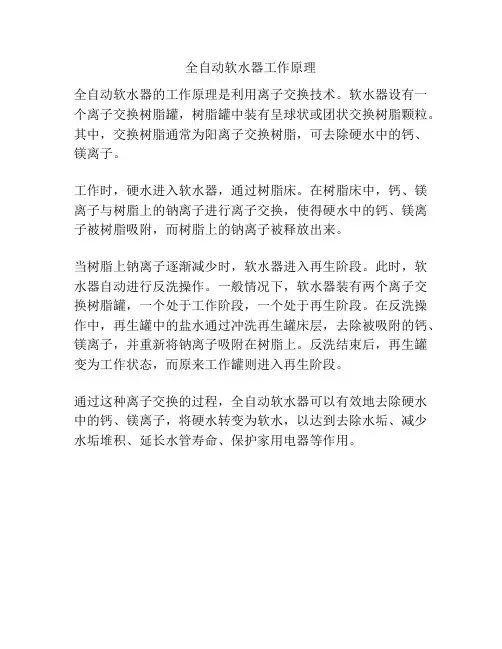

全自动软水器工作原理
全自动软水器的工作原理是利用离子交换技术。

软水器设有一个离子交换树脂罐，树脂罐中装有呈球状或团状交换树脂颗粒。

其中，交换树脂通常为阳离子交换树脂，可去除硬水中的钙、镁离子。

工作时，硬水进入软水器，通过树脂床。

在树脂床中，钙、镁离子与树脂上的钠离子进行离子交换，使得硬水中的钙、镁离子被树脂吸附，而树脂上的钠离子被释放出来。

当树脂上钠离子逐渐减少时，软水器进入再生阶段。

此时，软水器自动进行反洗操作。

一般情况下，软水器装有两个离子交换树脂罐，一个处于工作阶段，一个处于再生阶段。

在反洗操作中，再生罐中的盐水通过冲洗再生罐床层，去除被吸附的钙、镁离子，并重新将钠离子吸附在树脂上。

反洗结束后，再生罐变为工作状态，而原来工作罐则进入再生阶段。

通过这种离子交换的过程，全自动软水器可以有效地去除硬水中的钙、镁离子，将硬水转变为软水，以达到去除水垢、减少水垢堆积、延长水管寿命、保护家用电器等作用。

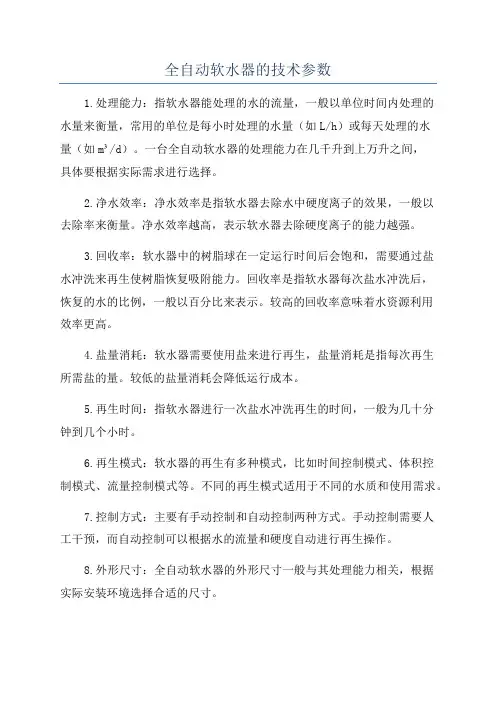

全自动软水器的技术参数
1.处理能力：指软水器能处理的水的流量，一般以单位时间内处理的
水量来衡量，常用的单位是每小时处理的水量（如L/h）或每天处理的水
量（如m³/d）。

一台全自动软水器的处理能力在几千升到上万升之间，
具体要根据实际需求进行选择。

2.净水效率：净水效率是指软水器去除水中硬度离子的效果，一般以
去除率来衡量。

净水效率越高，表示软水器去除硬度离子的能力越强。

3.回收率：软水器中的树脂球在一定运行时间后会饱和，需要通过盐
水冲洗来再生使树脂恢复吸附能力。

回收率是指软水器每次盐水冲洗后，
恢复的水的比例，一般以百分比来表示。

较高的回收率意味着水资源利用
效率更高。

4.盐量消耗：软水器需要使用盐来进行再生，盐量消耗是指每次再生
所需盐的量。

较低的盐量消耗会降低运行成本。

5.再生时间：指软水器进行一次盐水冲洗再生的时间，一般为几十分
钟到几个小时。

6.再生模式：软水器的再生有多种模式，比如时间控制模式、体积控
制模式、流量控制模式等。

不同的再生模式适用于不同的水质和使用需求。

7.控制方式：主要有手动控制和自动控制两种方式。

手动控制需要人
工干预，而自动控制可以根据水的流量和硬度自动进行再生操作。

8.外形尺寸：全自动软水器的外形尺寸一般与其处理能力相关，根据
实际安装环境选择合适的尺寸。

以上是全自动软水器的主要技术参数，根据实际需求选择合适的参数可以提高软水器的使用效果。

除此之外，还需要注意软水器的水质要求、安装和维护等方面的问题，以确保软水器的正常运行和使用寿命。
