全自动软化水设备操作使用手册上海华科水处理设备厂目录一、产品概述二、工作流程三、安装和运行四、设备安装示意图五、调试步骤六、故障的排除产品概述FLECK全自动控制器以闻名于世的 FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间流量或感应器等方式来启动再生。
由于 FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（ Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK系列全自动软水器可用于工业锅炉、热交换器、宾馆饭店、食品工业、戏衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
系统技术参数进口压力：0.25 Mpa-0.6Mpa工作温度：2 ℃—50℃出水硬度：≤0.03mmol/L使用电源：220v /50Hz AC布置形式：双罐并联，一用一备再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂。
我公司将为用户提供完善的技术服务及售后服务。
1.工作位置工作位置罐的转换硬水从入口进入控制阀进入第一个树脂罐，经过上布水器向下穿过树脂层，成为净化水，经下布水器返回中心管，向上至控制阀经过流量计流出，第二个树脂罐进行再生准备工作。
硬水由控制阀经过连接管进入第二个树脂罐，经过树脂层，经过下布水器沿中心管向上返回，再经连接管回到控制阀经过流量计流出；第一个树脂脱离软化水流线路，准备再生。
工作流程图反洗状态盐吸位置第二罐处理好的软化水由连接管进入控制阀，向下经中心管、下布水器进入第一个树脂罐罐内，再向上经树脂层、控制阀排污口排出，第一罐的树脂床得到反洗。
慢速清洗位置第二罐处理好的软化水由连接管进入控制阀的注水器，流过射流器喷嘴产生负压，从盐箱吸入盐水进入第一树脂罐。
盐水向下流经树脂层，穿过下布水器，沿中心管向上，并从排污口排出。
FLECK9000、9500中文操作手册目录一、产品概述 3二、9000型/9500型工作流程图 4三、9000型/9500的安装和运行 6四、设备安装示意图8五、9000型/9500的调试步骤9产品概述FLECK全自动控制器以闻名于世的FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间流量或感应器等方式来启动再生。
富来一备一用流量型全自动软水器采用流量控制全部工作程序，设备可连续（或间断）供水。
再生—由流量控制器自动启动再生装置，流量大小可根据需要自行设定再生程序。
由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。
富来系列全自动软水器可用于工业锅炉、热交换器、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
进水口工作压力：0.2Mpa—0.6Mpa工作温度：2℃--50℃出水硬度：≤0.03mmoI/L使用电源：220V/50Hz AC布置形式：双罐并联再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务及售后服务。
9000型/9500型工作流程图1、工作状态2、罐的转换<由流量计启动>3、反洗状态4、吸盐状态`硬水经过控制阀进入第一个树脂罐，经树脂层处理过的水通过布水器进入升降管，再通过控制阀经流量计流出。
第二个树脂罐进行再生准备工作。
硬水由控制阀经连接管进入第二个树脂罐，经树脂层处理过的水通过布水器进入升降管。
再由连接回到控制阀经过流量计流出。
这时第一个树脂罐脱离水流路线，准备再生。
5、慢速清洗状态6、快速清洗状态7、盐罐注水状态 8、第二罐工作状态（罐的交换）处理过的水由连接进入控制阀流入第一个树脂罐，经树脂层通过底部布水器进入升降管，再经控制阀由排污口排出。
富来克FLECK全自动软水器使用手册富来克软水设备概述:澳鸿水工业公司所推出的“富来”牌AHRH系列富来克全自动软水器以美国PENTAIR公司软化水处理技术为基础，引进其先进的富来克FLECK自动控制系统，并融合国内优良设计和工艺而开发的具有国际先进水平的软化水处理设备。
AHRH系列全自动软水器采用两种再生控制系统，分为流量型和时间型。
流量型是所设定的流量控制全自动再生，流量大小可根据树脂装填量及水质情况的不同自行设定。
时间型是根据树脂装填量及水质情况结合每小时具体需求量换算时间，由设定时间控制全自动再生（7天或12天范围内根据需要设定再生周期，24小时内任意选择再生时间）。
由于AHRH系列全自动软水设备控制系统技术成型、操作简便、运行可靠，使之在软化水处理方面处于国际领先地位。
AHRH 系列软水器全部可选用微电脑控制，使其操作更加简便，管理更容易。
AHRH系列富来克全自动软水器广泛应用于工业锅炉、热交换器、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点，将给客户带来最佳的经济运行工况。
工作压力：0.2Mpa-0.6Mpa工作温度：2-50℃进水硬度：≤8mmol/L出水硬度：≤0.03mmol/L使用电源：220V/50HZ布置形式：单罐或多罐并联再生方式：顺流再生、可选逆流再生操作程序：自动程序控制使用树脂：强酸性苯乙烯阳离子交换树脂FLECK阀的特点：活塞式阀芯不但水力学性能超群，且坚固耐磨、耐腐蚀。
整套装置用一个配有定时器的多路通伺服阀集中运作，配以微电脑调控系统，安全可靠，故障率低、科学化管理程度明显提高。
微控器还具有自动调整补偿剩余水量的特定功能，使之保持运行的最佳点。
不用专设制盐系统该装置在集控阀伺中巧妙的设计了靠进水压为动力的自吸式喷射器，按工序要求定时进行吸盐和补水。
整个盐水的制备仅在交换罐近旁设一个PE材质再生箱，内置过滤搁板、净液槽并配有小巧液位控制器的再生箱即可。
目录一、产品概述 2二、工作流程图 3三、设备的系统说明 5四、设备的安装和运行 6五、设备安装示意图7六、流量型控制器调试步骤8七、时间型控制器调试步骤9八、故障排除11产品概述FLECK全自动控制器以闻名于世的FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。
调整FLECK系列全自动软水器采用时间同步电机控制全部的工作程序，在7天或12天范围内根据需要设定还原周期，二十四小时内任意选择还原时间，并可以对还原过程进行调整。
富来流量型全自动软水器采用流量控制全部工作程序，设备可连续（或间断）供水。
再生—由流量控制器自动启动再生装置，可根据需要自行设定再生程序。
由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK系列全自动阀门应用于工业锅炉、热交换器、大型中央空调、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
进口压力：0.2Mpa—0.6Mpa工作温度：2℃--50℃出水硬度：≤0.03 mmoI/L使用电源：220V/50Hz AC布置形式：单罐或多罐并联再生方式：顺流再生或逆流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务。
MODEL2510、2750、2850、3150、2900、3900工作流程图1、工作状态2、反洗状态3、再生状态4、慢速清洗状态硬水经过控制阀进入树脂罐，经树脂层处理的水通过底步的布水器，进入沿着中心升降管向上，再通过控制阀流出。
硬水进入控制阀后经过：控制阀 中心升降管向下 通过底部的布水器 经过树脂层向上 最后通过控制阀排水口排出硬水进入控制阀后，向上进入注水器，然后通过射流过程将盐罐中的还原剂吸入，带还原剂的水流向下经过树脂层进入布水器和升降管，再通过控制阀排水口排出。
FLECK软化水设备的自动化程度很高，它可定时、定流量自动再生，设备的选型可以根据原水水质和使用条件来选择不同型号的设备。
富莱克软化水设备调试1.调整控制器到工作位置，让水流进树脂罐，当水流停止时，打开阀门以放尽罐中空气，然后关闭阀门。
2.插上电源，观察设备是否工作。
3.控制器时间设定，按动Up或Down键可调整时间，连续按住可连续调整。
4.控制器简单编程(控制器时间非12：01PM)。
I. 同时按住Up或Down键，5秒后控制器进入编程模式，此时编程指示灯亮，每按一次Extra Cycle键，控制器程序进入下一步程序。
II. 产水量设定，按动Up或Down键可以设定软水器再生前的产水量。
III. A Off，流量型专用参数，不得更改。
IV. 退出编程，按动Extra Cycle键，控制器退出编程模式。
5. 富莱克软水设备控制器全面编程。
按动Up或Down键，将时间设定为12：01PM(必须设定为该时间，才可以进行全部程序内容的调试)，然后通过按动Up、Down、Extra Cycle键即可进行对控制器全部程序内容的编程。
6、软水器即时再生方式，按动Extra Cycle键，开始再生程序。
a、对于即时再生控制器，按动Extra Cycle键后，即开始再生程序。
b、对于延时再生控制器，按动Extra Cycl键后，工作状态指示灯开始闪动，控制器将在当日的预先设定时间开始再生程序。
c、按住Extra Cycle键5秒钟后，延时再生类型控制器即被强制进入再生程序。
7、再生步骤，按动Extra Cycle键，控制器进入再生程序(此前，盐箱加满大盐粒，禁用细盐、碘盐、将水加至空气止回阀顶部)。
a、控制器进入步骤1(RINSE)，快洗3-8分钟，按动Extra Cycle键。
b、控制器进入步骤2(BACK WASH)，反洗1-8分钟，按Extra Cycle健。
c、控制器进入步骤3(BRINE/RINSE)，吸盐/慢洗2-58分钟，按动Extra Cycle健。

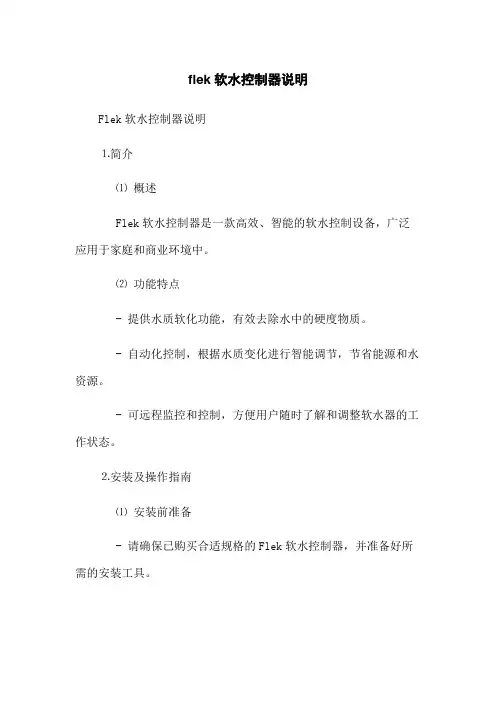

flek软水控制器说明Flek软水控制器说明⒈简介⑴概述Flek软水控制器是一款高效、智能的软水控制设备，广泛应用于家庭和商业环境中。
⑵功能特点- 提供水质软化功能，有效去除水中的硬度物质。
- 自动化控制，根据水质变化进行智能调节，节省能源和水资源。
- 可远程监控和控制，方便用户随时了解和调整软水器的工作状态。
⒉安装及操作指南⑴安装前准备- 请确保已购买合适规格的Flek软水控制器，并准备好所需的安装工具。
- 检查水源管道和电力供应是否符合要求，确保安装环境合适。
⑵安装步骤- 连接软水控制器到水源管道，并确保连接牢固且密封。
- 连接软水控制器到电源，确认供电正常。
- 调整软水控制器的设置，根据用户需求进行个性化配置。
⑶操作说明- 使用Flek软水控制器的触摸屏进行操作，根据菜单选项进行选择和调整。
- 可根据软水控制器提供的实时数据，对软水器进行远程监控和调整。
- 定期维护和保养软水控制器，清洁过滤器和各部件。
⒊故障排除与常见问题解答⑴故障排除- 若软水控制器无法启动，请检查电源是否正常连接。
- 若软水控制器软化效果降低，请检查滤芯是否需要更换。
⑵常见问题解答- 问：软水控制器如何调节软化剂的投入量？答：软水控制器根据水质变化和用户需求自动调节软化剂的投入量，无需手动干预。
⒋附件本文档附带以下附件：- Flek软水控制器产品说明书- Flek软水控制器安装图纸- Flek软水控制器远程监控App操作指南⒌法律名词及注释- 软水器：用于去除水中硬度物质的设备。
- 水质软化：指通过去除水中的硬度物质，减少水垢产生的过程。
- 远程监控：指可以通过互联网远程实时监测和控制设备的过程。
全自动软水器使用说明书产品概述：、工作流程图三、设备的系统说明四、设备的安装和运行五、设备安装示意图............................7六、流量型控制器调试步骤8七、时间型控制器调试步骤9八、故障排除11产品概述FLECK全自动控制器以闻名于世的FLECK 公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。
调整FLECK系列全自动软水器采用时间同步电机控制全部的工作程序，在7天或12 天范围内根据需要设定还原周期，二十四小时内任意选择还原时间，并可以对还原过程进行调整。
富来流量型全自动软水器采用流量控制全部工作程序，设备可连续（或间断）供水。
再生一由流量控制器自动启动再生装置，可根据需要自行设定再生程序。
由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon ）涂层活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK系列全自动阀门应用于工业锅炉、热交换器、大型中央空调、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
进口压力：0.2Mpa—0.6Mpa 工作温度：2C --50 C 出水硬度：w 0.03 mmol/L 使用电源：220V/50HZ AC 布置形式：单罐或多罐并联再生方式：顺流再生或逆流再生操作程序：自动程序控制使用树脂：001 X 7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务。
MODEL2510、2750、2850、3150、2900、3900 工作流程图硬水经过控制阀进入树脂罐，经树脂层处理的水通过底步的布水器，进入沿着中心升降管向上，再通过控制阀流出。
硬水进入控制阀后经过：控制阀一中心升降管向下通过底部的布水器经过树脂层向上最后通过控制阀排水口排出1、工作状态2、反洗状态_________________________________ 童木3、再生状态6、盐罐注水4、慢速清洗状硬水进入控制阀后，向上进入注水器，然 后通过射流过程将盐罐中的还原剂吸入， 带还原剂的水流向下经过树脂层进入布水 器和升降管，再通过控制阀排水口排出。
富来克FLECK5600说明书富来克FLECK5600全自动软水控制器使用手册软化器操作手册富来克FLECK全自动软水器安装和启动程序富来克全自动软水器的安装，应根据制造商建议的入水口、出水口和排污口接管，且应符合相关管路规范。
1.将富来克全自动软水器控制阀手动转至工作位置，使水流入树脂罐。
当水流停止时，打开进出水口，直到管路内空气排尽，然后关闭进出水口。
注：可手动旋转控制阀前部的旋钮将其拨至不同的再生位置，直到显示软水器处于所需位置。
2.将控制阀手动转至反洗位置，使水经排水口流出3或4分钟。
3.取下控制阀后盖板。
4.确保盐的用量按制造商的建议设置。
如有必要，按设置说明书设置盐的用量。
将控制阀手动转至盐水重注位置，使水填充至空气止回阀顶。
5.手动转控制阀至盐水吸取位置，使控制阀从盐水罐中吸取水，直至停止。
6.接通电源，观察电机背部的视孔，看电机是否运转。
可通过向外滑动跳轮上的薄片，露出其上端，来设置再生日期。
每个薄片代表一天。
红色指针处的薄片代表当天。
当从红色指针顺时针转动时，可拉出或拨回薄片，获得需要的再生时间安排。
7.手动向前推进控制阀至盐水重注位置的始端，让控制阀自动返回至工作位置。
8.向盐水罐内加盐。
9.装上控制阀后盖。
10.确保旁通阀处于正常的工作位置。
控制阀传动组件(参见下页部件表)控制阀传动组件部件表编号数量部件号说明1. . . . . . . . . . . . . . . 1. . . . . . . . . . . . . . .14448-010. . . . . . . . . . . . . . . 外壳–带销1. . . . . . . . . . . . . . .14448-011. . . . . . . . . . . . . . . 外壳–带螺钉销孔1. . . . . . . . . . . . . . .14448-012 . . . . . . . . . . . . . . . 外壳–带翼形螺钉销孔1A . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 15494-01 . . . . . . . . . . . . . . . . “L”形支架–带销1 . . . . . . . . . . . . . . 15494-03 . . . . . . . . . . . . . . . . “L”形支架–带销2. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13175. . . . . . . . . . . . . . . . . . . 电机固定板3. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 18743. . . . . . . . . . . . . . . . . . . 电机–120V, 60 Hz 1 . . . . . . . . . . . . . . 19659. . . . . . . . . . . . . . . . . . . 电机–24V, 60 Hz4. . . . . . . . . . . . . . . (2-3) . . . . . . . . . . . 11384. . . . . . . . . . . . . . . . . . . 螺钉–电机固定和接地线5. . . . . . . . . . . . . . . (3-5) . . . . . . . . . . . 13296. . . . . . . . . . . . . . . . . . . 螺钉–部件固定6. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13017. . . . . . . . . . . . . . . . . . . 空转齿轮7. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13018. . . . . . . . . . . . . . . . . . . 空转小齿轮8. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13312. . . . . . . . . . . . . . . . . . . 弹簧–空转轮9. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13164. . . . . . . . . . . . . . . . . . . 传动齿轮11. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13170. . . . . . . . . . . . . . . . . . . 主传动齿轮和轴12. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 19205. . . . . . . . . . . . . . . . . . . 24 小时齿轮传动组件，银色1 . . . . . . . . . . . . . . 19205-01 . . . . . . . . . . . . . . . . 24 小时齿轮传动组件，棕褐色13. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13011. . . . . . . . . . . . . . . . . . . 再生驱动齿轮14. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 14177. . . . . . . . . . . . . . . . . . . 旋钮–手动再生15. . . . . . . . . . . . . . 4 . . . . . . . . . . . . . . 13300. . . . . . . . . . . . . . . . . . . 球–直径1/4˝16. . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . 13311. . . . . . . . . . . . . . . . . . . 弹簧–制动器–跳轮19. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 14381. . . . . . . . . . . . . . . . . . . 跳轮装置–12天1 . . . . . . . . . . . . . . 14860. . . . . . . . . . . . . . . . . . . 跳轮装置–7天20. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13864. . . . . . . . . . . . . . . . . . . 跳轮环21. . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . 14457. . . . . . . . . . . . . . . . . . . 弹簧–制动器–主传动齿轮22. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13014. . . . . . . . . . . . . . . . . . . 再生指针23. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 11842. . . . . . . . . . . . . . . . . . . 电源线-标准24. . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . 12681. . . . . . . . . . . . . . . . . . . 接线器（未标明）25. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13547. . . . . . . . . . . . . . . . . . . 线扣26. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13229. . . . . . . . . . . . . . . . . . . 后盖27. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13309. . . . . . . . . . . . . . . . . . . .前标签–褐色（米黄色底）1 . . . . . . . . . . . . . . 13437. . . . . . . . . . . . . . . . . . . .前标签–蓝色/银色（黑色底）28. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13310. . . . . . . . . . . . . . . . . . . .后标签–软水器1 . . . . . . . . . . . . . . 18520. . . . . . . . . . . . . . . . . . . .后标签–过滤器29. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13348. . . . . . . . . . . . . . . . . . . .装饰带▲30 . . . . . . . . . . . . . .1 . . . . . . . . . . . . . . 60514. . . . . . . . . . . . . . . . . . . .盐水凸轮组件, 3–18 lbs1 . . . . . . . . . . . . . . 60514-01 . . . . . . . . . . . . . . . . .盐水凸轮组件, 6–36 lbs1 . . . . . . . . . . . . . . 60514-02 . . . . . . . . . . . . . . . . .盐水凸轮组件–时间调整型34. . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . 12473. . . . . . . . . . . . . . . . . . . .螺钉–固定▲35 . . . . . . . . . . . . . .1 . . . . . . . . . . . . . . 12037. . . . . . . . . . . . . . . . . . . .垫圈37. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 15151. . . . . . . . . . . . . . . . . . . .螺钉–旋钮38. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 14176. . . . . . . . . . . . . . . . . . . .阀位置转盘–标准1 . . . . . . . . . . . . . . 14278. . . . . . . . . . . . . . . . . . . .阀位置转盘–低流量1 . . . . . . . . . . . . . . 16715. . . . . . . . . . . . . . . . . . . .阀位置转盘–过滤器39. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 14175. . . . . . . . . . . . . . . . . . . .旋钮标签–米黄色1 . . . . . . . . . . . . . . 14207. . . . . . . . . . . . . . . . . . . .旋钮标签–银色▲40 . . . . . . . . . . . . . .1 . . . . . . . . . . . . . . 40214. . . . . . . . . . . . . . . . . . . .螺钉，盐水凸轮t不和过滤阀一起使用。
